Как правильно подключить два котла в одну систему параллельно
Как подключить два котла вместе?
Сразу хочется уточнить, что просто подключить два котла на разных видах топлива в одну систему является одним из возможных решений проблемы недостатка мощности установленного оборудования. Также возможно соединения в одну сеть более чем двух моделей.
Для каких целей может понадобиться подключить два котла в одну систему? Существует несколько весомых причин объясняющих целесообразность этого.
- Недостаток мощности. Неправильный расчет оборудования или дополнительно пристраиваемая жилая площадь может привести к тому, что мощности котла может попросту не хватить для поддержания нормальной температуры теплоносителя.
Увеличение функциональных возможностей. Подключить два котла в одну систему может понадобиться чтобы, к примеру, увеличить время автономной работы оборудования. Например, если основным источником тепла является твердотопливный котёл, то для его работы необходимо постоянно подкладывать дрова, что не всегда является удобным, а тем более практичным.Установив после него электрокотел или газовый отопительный прибор, можно решить данную ситуацию следующим образом. Как только дрова или уголь перегорели, и теплоноситель начал остывать, в процесс включается дополнительное обогревающее оборудование и продолжает отапливать помещение, до тех пор, пока утром хозяин не подбросит новую партию дров.
Как видно подключить два отопительных котла на разных видах топлива, это практично, кроме того может быть обусловлено острой необходимостью, связанной с недостатком производительности оборудования.
Как параллельно подключить два газовых котла
Существует две схемы подключения газового и любого другого водонагревательного оборудования. Подключить два котла к одной системе отопления можно:
- Последовательно – в таком случае один агрегат будет установлен за другим. Нагрузка в таком случае будет распределять неравномерно, так как основной котел будет постоянно работать в полную мощность, что может привести к его быстрому выходу из строя.
Параллельно. В таком случае отапливаемая площадь будет условно разделена на две части. Нагрев будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух котлов на газе обычно используется в коттеджных домах и зданиях с большой отапливаемой площадью.
Как соединить два котла — газовый и твердотопливный?
Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В таком случае ТТ котлы будут играть роль основного источника теплоснабжения.
Принцип их работы будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного узла по каким либо причинам станет невозможной. Также обычно на газовый котёл возлагается задача нагрева воды, конечно если такая функция предусмотрена. Во время проектирования такой системы необходимо учитывать эти особенности.
Также обязательно потребуется согласовать выбранную схему в газовом хозяйстве и получить там все необходимые разрешения, включая технические условия и проект подключения.
Как объединить газовый и жидкотопливный котлы
- Осуществить монтаж общей системы контроля над работой водогрейного оборудования. Совместное использование жидко-топливного и газового котла подразумевает установку общей автоматики. Она в свою очередь соединена с контролирующими датчиками, которые подают сигнал на включение в случае прекращения работы основного источника тепла.
Установить регулирующие вентили. Могут использоваться и отсекающие краны, работающие в автоматическом режиме.
Подключение выполняется последовательным или параллельным способом в зависимости от потребностей заказчика. План и принципиальную схему составляют в проектном отделе, после чего она согласовывается в службе газового хозяйства.
Преимущества установки нескольких котлов в одну сеть
Подключить два котла одновременно: напольный и настенный котлы может понадобиться в случае, если площадь помещения в результате строительных работ, резко возросла. Даже если изначально оборудование приобреталось с запасом мощности, его может не хватить для обогрева дополнительных помещений большей площадью. В таком случае устанавливается дополнительный котел, связанный с общей системой отопления. Преимуществом такого решения является:
- Возможность одновременного контроля над работой всего оборудования.
Экономия за счет выбора основного вида топлива.
Возможность более длительной эксплуатации оборудования.
Источник
Особенности параллельного подключения

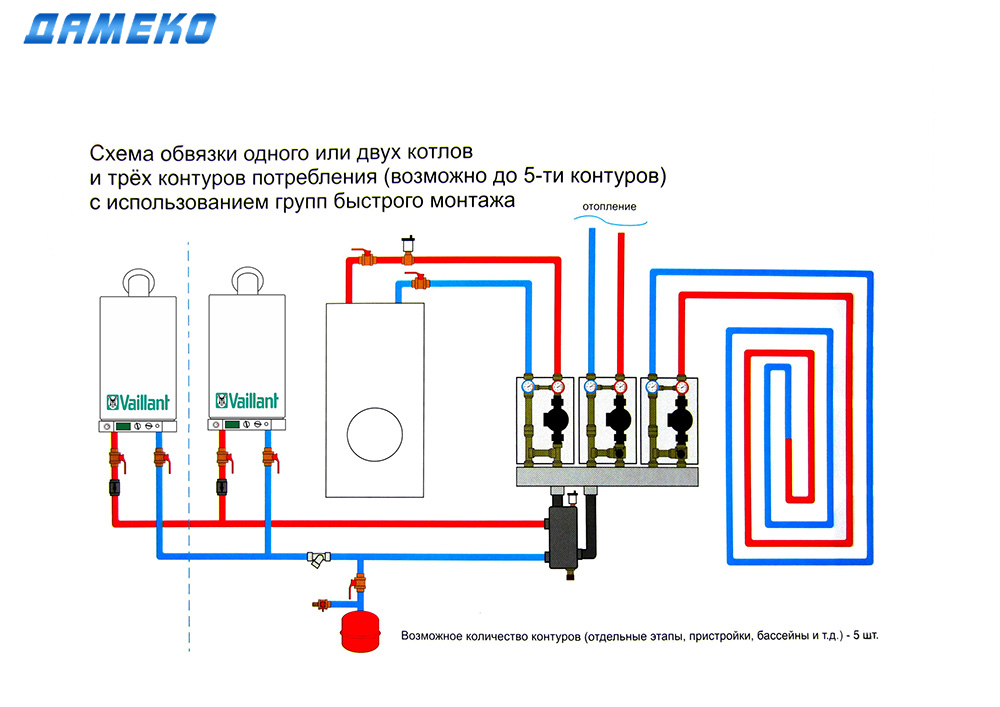

Рассмотрим подробнее, как выглядит стандартная схема параллельного подключения газового и электрического котлов:
К каждому агрегату идут контуры подачи теплоносителя. Они присоединяются к общей линии.
Обязательно при этом необходимо, чтобы стояли группы безопасности и запорная арматура.
К другой линии подключаются контуры возвратных магистралей, также оборудованные запорными вентилями.
Сейчас читают:
На возвратной магистрали (или на подаче), перед узлом совмещения контуров обвязки, устанавливается циркуляционный насос.
Магистрали обоих отопительных агрегатов подсоединяются к коллекторам.
На одном из распределительных коллекторов устанавливается расширительный бак. К его трубе также подключен контур подпитки, с оснащением обратным клапаном и запорной арматурой.
От распределительных коллекторов идут магистральные ветви к теплому полу, радиаторам, бойлеру, на каждой установлены циркуляционные насосы и клапаны слива теплоносителя с системы.
Это не принципиальная схема, а лишь основные ее особенности. Она в общих чертах дает представление о том, как лучше подключить к основному газовому котлу дополнительный электрокотел. Вариант сборки можно усложнить и усовершенствовать, например, системой автоматики и сервоприводом.
При параллельном подключении можно также установить гидрострелку и блок автоматики, однако перед этим тщательно обдумайте такое решение, их монтаж не всегда целесообразен
Электрический котел ЭВАН ЭПО-24
Котел ЭПО-24 — стационарный электрический прибор мощностью 24 кВт, предназначенный для отопления различных жилых и производственных помещений площадью до 240 м2. Электропитанием котлов ЭПО-24 служат трехфазные (380В, 50Гц) источники переменного тока с глухозаземленной нейтралью. Комплектуются одноступенчатыми или трехступенчатыми пультами управления.
Технические характеристики
| Характеристика | ЭПО-24 |
| Мощность, кВт | 24 |
| Рабочее напряжение, В, ±10% | 380 |
| Отапливаемая площадь (м2), при высоте потолка 2,7 м | 240 |
| Мощность ступеней, кВт | 24/8 |
| Габаритные размеры котла (мм) / резьба патрубков G | 565x270x220 / G 1¼ |
| Габаритные размеры одноступенчатого пульта (ШхВхГ), мм | 205х250х175 |
| Габаритные размеры трехступенчатого пульта (ШхВхГ), мм | 380х265х180 |
| Масса, кг : котла / пульта 1-ст. / пульта 3-ст. | 15 / 4 / 6 |
| Сечение жилы питающего кабеля, мм2 | 10 |
| Рабочее давление в котле, не более | 0,3 МПа |
| Испытательное давление котла | 0,5 МПа |
| Давление опрессовки системы отопления с котлом после монтажа, не более | 0,4 МПа |
| Диапазон регулировки температуры теплоносителя | 30-85 °С |
| Температура срабатывания аварийного датчика с самовозвратом | 92±3 °С |
| КПД котла ЭВАН ЭПО-24 | 93% |
| Гарантийный срок эксплуатации | 18 месяцев |
Преимущества котлов ЭВАН ЭПО-24
- Экономичность за счет низкой инвестиционной стоимости и рационального использования электроэнергии, которое достигается за счет применения в электрокотле автоматической системы регулировки температуры в помещении.
- Простота монтажа и обслуживания.
- Отсутствие дополнительных затрат — не требуется вложений в процессе эксплуатации.
- Компактность – не требуется отдельного помещения.
- Универсальность – может использоваться в качестве основного или резервного источника тепла.
- Экологичность — не снижает уровень кислорода в помещении, отсутствуют вредные выбросы продуктов сгорания.
- Надежность в снабжении энергоносителем — электроэнергия наименее зависима от наличия традиционных сырьевых источников энергии (нефть, мазут, газ, уголь и т.д.).
- Независимость от внешних факторов — температура в доме не зависит от работы ТЭЦ и коммунальных служб, нет сезонного падения давления газа в газопроводе, поддерживает заданную температуру в помещении независимо от погодных условий.
Структура и габаритный чертеж
1 — корпус, 2 — ТЭН, 3 — защитный кожух, 4 — аварийный термовыключатель с самовозвратом, 5 -датчик терморегулятора, 6 — входной патрубок, 7 — выходной патрубок, 8 — зажим М8 для нулевого защитного проводника РЕ9 — крышкаИнструкция по установке и монтажу
Перед монтажом котла проверьте правильность и качество монтажа системы отопления с естественной циркуляцией. Трубы системы отопления должны быть расположены так, чтобы способствовать естественной циркуляции теплоносителя. При этом максимальный уровень теплоносителя не должен превышать 30 метров до уровня котла (рабочее давление в котле не выше 0,3 МПа).Если невозможно или нежелательно добиваться естественной циркуляции теплоносителя в системе отопления, необходимо использовать циркуляционный насос.Система отопления должна обязательно иметь расширительную емкость, сообщающуюся с атмосферой. При использовании расширительной емкости мембранного типа на выходе из котла перед шаровым вентилем должен устанавливаться предохранительный клапан, рассчитанный на давление не более 0,4 МПа. Так как при срабатывании предохранительного клапана возможен выброс теплоносителя или пара через его дренажное отверстие, необходимо к этому отверстию выполнить слив в канализационную систему.На входе и выходе из котла устанавливаются шаровые вентили, применяемые при демонтаже, ремонте и техническом обслуживании прибора. Установка запорной арматуры на трубопроводе, соединяющем расширительную емкость с системой отопления, запрещается!
Давление опрессовки системы отопления с котлом после монтажа – не более 0,4 МПа.
Котел должен быть смонтирован в вертикальном положении (защитный кожух – вверху). Пульт управления монтируется вертикально на высоте 1,4-1,7 м от пола на стенах и сооружениях в хорошо освещенных помещениях.
Схема подключения котла к системе отопления Заказать электрические котлы ЭПО-24
Когда целесообразно монтировать в доме два котла?
О преимуществах комбинированной системы рассказывается ниже, и каждый сможет оценить все ее плюсы самостоятельно. Но в ряде случаев без нее не обойтись, если думать о комфортности проживания.
- Нехватка мощности основного агрегата. Типичный случай, когда выбор отопительной установки делается без консультации с профессионалом, с ориентацией лишь на ее возможности и обогреваемую площадь. При расчетах учитывается еще ряд параметров, игнорирование которых приводит к тому, что смонтированный в доме прибор не может в некоторых ситуациях обеспечить качественное отопление. Более подробно о нюансах приобретения котлов рассказывается здесь.
- Повышение функциональности системы. Даже если котел твердотопливный относится к моделям длительного горения, то спустя определенное время подбрасывать в топку дрова (уголь) все-таки нужно. Когда наступит этот момент? По известному закону, в самый неурочный час, например, под утро. Автоматический перевод контура на работу с электрическим прибором избавляет хозяина от необходимости вставать среди ночи, чтобы загрузить в твердотопливный агрегат «горючее».
Вопрос выбора конкретных моделей для своего дома, с учетом особенностей строения и схемы отопления, требует отдельного рассмотрения. Он не настолько простой, как кажется, и чтобы не ошибиться, желательно проконсультироваться со специалистом в этой сфере. Сортамент отопительных приборов огромный, и, не обладая необходимыми знаниями, трудно сделать рациональную покупку.
Требования к помещению с двумя котлоагрегатами
В том случае, когда выбраны однотипные источники отопления, применяются требования к топочной, предъявляемые к определенному виду используемого топлива: газ, уголь, паллеты или электронагрев.
К котельной в доме нужно отнестись с должным вниманием
Если выбирается агрегаты, функционирующие на разных видах энергоносителей, помещения обязаны соответствовать обоим, при этом выбирается больший показатель.
Требования к агрегатам, использующим твердое топливо:
- Площадь пола топочного помещения выбирается по общей тепловой мощности устройств: до 32 кВт необходимо 7.50 м2, до 62 кВт — 13.50 м2, до 200 кВт — 15.0 м2.
- Агрегат более 30 кВт устанавливается по центру топочной, чтобы обеспечить надежную циркуляцию воздушных масс.
- Поверхностные элементы топочной: пол, стенки, потолок и перегородки выполняются из огнестойких стройматериалов, с применением гидроизоляционной защиты.
- Котел устанавливают на надежный фундамент из огнестойких стройматериалов.
- Для агрегатов до 30 кВт, требования по огнестойкости пола ниже, его достаточно покрыть стальным листом.
- Запас твердого топлива хранится в отдельном сухом помещении, а суточный запас может находиться в котельном зале на расстоянии не менее 1м от котла.
- В топочной должны быть установлены дверь и окна, способные обеспечить надежную трехкратную циркуляцию воздуха из расчета существующего объема помещения.
Требования к топочным с котлоагрегатами, работающими на газе:
- Газовые котлы с суммарной мощностью до 30 кВт допускается устанавливать в нежилом помещении дома, где существуют окна и двери, способные обеспечить 3-х кратную циркуляцию воздуха.
- При мощности газового источника более 30 кВт, требуется отдельная топочная с высотой потолков не меньше 2.5 м и общей площадью свыше 7.5 м2.
- Если это оборудование будет устанавливаться на кухне в которой функционирует газовая плита, то помещение должно быть не менее 15 м2.
Функции электрического котла в системе отопления твёрдотопливным агрегатом
Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.
Схема расположения твёрдотопливного и электрического котлов при совместном использовании в системе отопления
Эксплуатация твердотопливных котлов нуждаются в периодическом контроле человеком — в загрузке топливом нуждаются все модели таких агрегатов.
Главной задачей для владельца дома при включенном обогреве является недопущение остывания котла и отопительной системы. Котел электрический в паре с котлом твердотопливным успешно решают эту проблему. Рассмотрим подробно связку твердотопливного котла с нагревательным прибором, работающим от электричества.
Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт. Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.
Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:
- отопительные радиаторы — требуют 30 кВт;
- система отопления «теплый пол» — до 15 кВт;
- накопительная емкость для системы ГВС — в среднем 300 л.
Электрический котел, работая вместе с теплоаккумулятором, являются группой, предотвращающей попадание в основной отопительный агрегат теплоносителя с температурой, упавшей ниже критической отметки в 50С.
*Установленный в системе насос периодически прогоняет теплоноситель по трубопроводу, сигнализируя о температуре в отопительном контуре. При опускании температуры теплоносителя до критической отметки электрокотел, снабженный ТЭНами, включается в работу, беря на себя задачу теплоснабжения дома. Термостат и трехходовый клапан обеспечивают контроль температуры бака горячего водоснабжения. При снижении температуры воды в контуре системы ГВС теплоноситель запускается в змеевик для подогрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка с твердотопливным котлом, сделают вашу систему полностью контролируемой.
В описанной конструкции системы отопления всё отопительное оборудование, в том числе, трубопровод, при остановке основного обогревательного устройства надежно защищено от размораживания и не становится причиной перебоев с обогревом жилых помещений и горячим водоснабжением.
Возможные неполадки и способы их устранения
Многие здания в крупных городах имеют существующие одно- и двухтрубные системы парового отопления.
Схема двухтрубной системы отопления
Как 1-трубные, так и 2-х-трубные системы время от времени имеют проблемы с управлением, что приводит к неравномерному нагреву, высоким расходам топлива и гидроудару.
Давайте сейчас рассмотрим современные системы, лучшие практики, а также устранение неполадок для поддержания комфортной среды и экономия энергии.
Обогревательные системы позволяют конденсату и пару перемещаться по всей системе в пределах одних и тех же труб.
По мере того как котел создает пар, он проходит через трубы и поднимается вверх к радиаторам, где он нагревает пространство и конденсируется. Затем этот конденсат возвращается по той же трубе (трубам) обратно в котел.
Трубы и радиаторы все наклонены назад к котлу, чтобы позволить этой системе работать под действием силы тяжести.
Для того чтобы система работала хорошо, поток пара должен быть сбалансирован. Регулируемые воздушные клапаны должны быть установлены на каждом из радиаторов. Таким образом, радиаторы, расположенные ближе всего к котлу, могут иметь меньшее отверстие на воздушном клапане.
Радиаторы, расположенные дальше от котла, могут иметь большее отверстие. Это позволяет пару течь более равномерно по всей системе, так как радиаторы, расположенные ближе всего к котлу, не перегреваются, а радиаторы, расположенные дальше от котла, не нагреваются.
Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем
Воздушные клапаны можно использовать для отключения пара в незанятые помещения. Если воздушный клапан полностью закрыт, пар не будет поступать в радиатор.
Воздушные клапаны работают с помощью сильфона, заполненного спиртово-водяной смесью. Температура такова, что воздух может выйти, но, когда пар присутствует при высокой температуре, он превращается в газ, расширяя сильфон, который закрывает клапан. Воздушные клапаны следует проверять каждые три — пять лет, так как они могут выйти из строя и необходимы для правильной работы системы.
Автоматически регулируемые воздушные клапаны
Они могут быть установлены для различных температур от комнаты к комнате. Хотя они и стоят дороже, чем простые воздушные клапаны, они на самом деле реагируют на малейшие изменения температуры, а не просто на количество пара в радиаторе. Управление заметно лучше, и это более качественный продукт, чем простые воздушные клапаны.
Схемы подключения
Обвязка двух котлов разного типа в одной схеме (газовых и твердотопливных) — этап очень ответственный. Любая ошибка может не только снизить эффективность отопления, но и создать аварийную ситуацию.
Для расчета схемы подключения лучше пригласить специалистов проектной организации. Они подберут пару отопителей с последовательной или параллельной обвязкой и различными способами управления — ручным или автоматическим.
Автоматическое управление
Схема с автоматическим управлением с точки зрения гидравлики практически не отличается от ручного способа. Единственное различие — установка двух обратных клапанов.
Они ставятся с целью недопущения холостого протока теплоносителя через временно отключенный котел. Проблема решается установкой гидрострелки. Обратные клапаны располагают на обратке, направленными один на другой.
Схема обвязки двух котлов с автоматическим управлением
Для автоматической системы также необходима установка термостата, отключающего насос для принудительного перемещения теплоносителя. Когда в топке выгорит твердое топливо, смысла в холостой циркуляции воды через отключившийся аппарат нет, так как этим создается дополнительное сопротивления для второго котла.
Ручное управление
При реализации этого варианта для сбалансированности работы двух котлов требуется лишь запорно-регулирующая арматура. Все переключения между котлами осуществляются самим оператором путем открытия/закрытия двух вентилей на обратке. Для полного прекращения циркуляции нагретой воды необходимо отключение четырех вентилей — двух на подаче и двух на обратке.
Обвязка двух котлов с ручным управлением
В схемах с ручным управлением необходимо предусмотреть установку двух расширительных бачков, с помощью которых компенсируется тепловое расширение воды в процессе постепенного прогрева холодного котла. Один бак с одновременной нагрузкой от двух агрегатов справиться не в состоянии.
Инструкция по подключению к электрической сети
Котел запитывают отдельным кабелем, проложенным от распределительного щита. Ток в цепях нагревателя исчисляется десятками ампер, поэтому при подключении к общедомовой сети в соседних розетках будут наблюдаться перепады напряжения.
Правила монтажа:
- Кабель размещают выше трубопроводов с целью исключить контакт с водой в случае прорыва.
- Используют медный провод марки ВВГнг (можно с индексом лс) с сечением жил, соответствующим нагрузке и способу прокладки (табл. 1.3.4 ПУЭ-7).
- Корпус котла и прочие металлические части, не относящиеся к токоведущим, заземляют.
- На вводе устанавливают устройство защитного отключения (УЗО), настроенное на утечку в 30 мА.
- Перед подсоединением кабеля к распределяющей шине размыкают главный автомат, обесточивая дом.
К подключению электрокотла к электросети следует тщательно подготовиться.
Во избежание путаницы в дальнейшем жилы кабеля рекомендуется задействовать по общепринятому порядку: коричневую – для фазы, синюю – для нейтрали, желто-зеленую – для заземления. Концы проводов зачищаются и плотно зажимаются в клеммах котла. Жила заземления фиксируется специальным медным болтом.
Соединения электропроводки выполняют способами, разрешенными ПУЭ: самоизолирующими или болтовыми зажимами, опрессовочными гильзами, клеммами или при помощи коннекторов-разветвителей («орехов»). Пайка не рекомендуется из-за опасности расплавления припоя. Скрутка запрещена.
Монтаж электрического котла отопления
Схема подключения электрического котла отопления
Монтаж электрического котла осуществляется в нежилом, отапливаемом помещении. Порядок монтажа будет выглядеть так:
- Крепим котел к стене или к полу в зависимости от модели. Требования по расстоянию от стен, пола и потолка читаем в паспорте.
- Подключаемся к системе отопления и производим проверку под давлением. Если есть течи, то их необходимо устранить. Герметизацию резьбовых соединений лучше делать тефлоновой нитью или специальным анаэробным герметиком.
- Подключаем электрическую часть — сеть, датчики температуры, автоматы, программируемые термостаты и так далее.
- Осуществляем пробный запуск системы.
Правила эксплуатации электрического котла отопления
Для того, чтобы ваш электрический котел проработал как можно дольше важно соблюдать правила эксплуатации. Они будут следующими:. Они будут следующими:
Они будут следующими:
- Теплоноситель в системе должен быть качественным! То есть либо подготовленная вода (дистиллированная со специальными присадками), либо теплоноситель на основе гликолей (этиленгликоль или пропиленгликоль), предназначенный специально для систем отопления. Автомобильный антифриз или тосол использовать не рекомендуется.
- Температура, до которой нагревается теплоноситель должна быть как можно меньше! Эксплуатация при максимальной температуре сокращает срок жизни ТЭНов и резиновых уплотнений, а также способствует образованию накипи и ускоренному старению гликолевых жидкостей.
- Раз в год необходимо производить осмотр и чистку электрических контактов внутри котла. Кроме того, необходимо чистить от накипи сам ТЭН. Это увеличит срок его эксплуатации
- Необходимо периодически следить за герметичностью соединений и сварных швов котла.
Принцип работы автономного отопления
Виды труб различных материалов:
- Металлические трубы. Не распространены в использовании, имеют недостатки. Со временем покрываются коррозией, в работе недолговечны. Монтируются исключительно на резьбовых соединениях.
- Медные трубы.Долговечны и надёжны в работе. Выдерживают высокие температуры и давление в трубах. Монтаж выполняется пайкой. Пайка — высокотемпературный припой с содержанием серебра. После установки трубы по желанию можно замаскировать в стену. Медь — дорогостоящий материал, поэтому отопление с участием таких труб может позволить себе не каждый.
- Полимерные трубы. Делятся на полипропиленовые и полиэтиленовые. Главное достоинство — с установкой сможет справиться даже не обученный человек. Несмотря на дешевизну материала, устойчивы к коррозии, прослужат много лет.
- Металлопластиковые трубы. Состоят из пластика и алюминия. Монтируются такие трубы резьбовыми соединениями, в некоторых случаях прессовыми соединениями. Недостатки — коэффициент теплового расширения слишком большой. В случае резкой перемены горячей воды на холодную или наоборот трубы могут дать трещину.
Каждому дому своя схема подключения водяного отопления:
Перед тем как покупать оборудование, по схеме следует выбрать необходимую систему отопления, которая подойдёт для того или иного дома.
Варианты управления с ручным пуском/автоматикой
Управление системой резервирования котлов или отключение вышедших из строя, может осуществляться вручную либо в автоматическом режиме. Оставлять систему работать при одном отключенном котле нецелесообразно, так как вода продолжит циркулировать.
Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, остужая теплоноситель и заставляя зря работать насос.
Если вы не желаете по каким-то причинам оснащать котлы сложными устройствами, запуск агрегата будете производить самостоятельно. То есть все стандартно: нужно включить прибор — поворачиваете все необходимые вентили и включаете его. При отключении производите действия в обратном порядке.
Если вы хотите, чтобы запуск резервного оборудования производился в автоматическом режиме, система оснащается автоматикой, терморегуляторами, датчиками температуры воздуха внутри и вне помещения, датчиками температуры теплоносителя, сервоприводами.
В принципиальной схеме автоматического резервного запуска отопительного агрегата все запорные краны обязательно находятся в открытом положении. По встречной схеме система оснащена обратными клапанами, чтобы избежать паразитарной циркуляции теплоносителя через неработающий в определенное время котел.
Однако несмотря на удобства, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, вызывающее напряг насосов, загрязнение и износ самих устройств.
Для автоматического включения котла отопления, система оснащается терморегулятором, который подает команды в блок управления, в зависимости от показателей температурного режима в доме. Время включения в случае резервного ночного использования устанавливается на таймере. Циркуляционный насос отключается при помощи магнитного пускателя.
Автоматика для электрокотлов может быть встроенной, самодельной либо приобретенной отдельно. Однако устанавливать ее своими руками не следует только лишь по советам из интернета, не обладая должными навыками. Пригласите мастера для монтажа и корректных настроек системы
Выбирая управление, которым будет оснащен электрический котел, установленный параллельно с газовым, следует остановить свой выбор на автоматике, в случае, если:
Резервный котел включается в ночное время, когда неудобно производить запуск вручную.
На случай длительных отъездов из дома в отопительный сезон.
При ненадежности газового котла.
В остальных случаях вполне можно воспользоваться простейшей ручной схемой.
Выводы и полезное видео по теме
Синхронизация работы и отключения котлов в параллельной установке:
Установка 2 котлов отопления, газового и электрического, мудрое решение для усиления мощности отопительного оборудования, а также для резервного обогрева здания. Параллельная установка агрегатов не настолько сложна, как может показаться вначале.
Главное, грамотно подобрать схему обустройства и рассчитать верно суммарную или резервную мощность оборудования. Если вы не уверены в своих силах и не можете справиться самостоятельно, лучше всего обратитесь к сантехникам. Они помогут вам быстро и качественно установить систему для надежного и комфортного теплоснабжения вашего дома.
