Газовые теплогенераторы для воздушного отопления: виды и специфика оборудования на газу

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

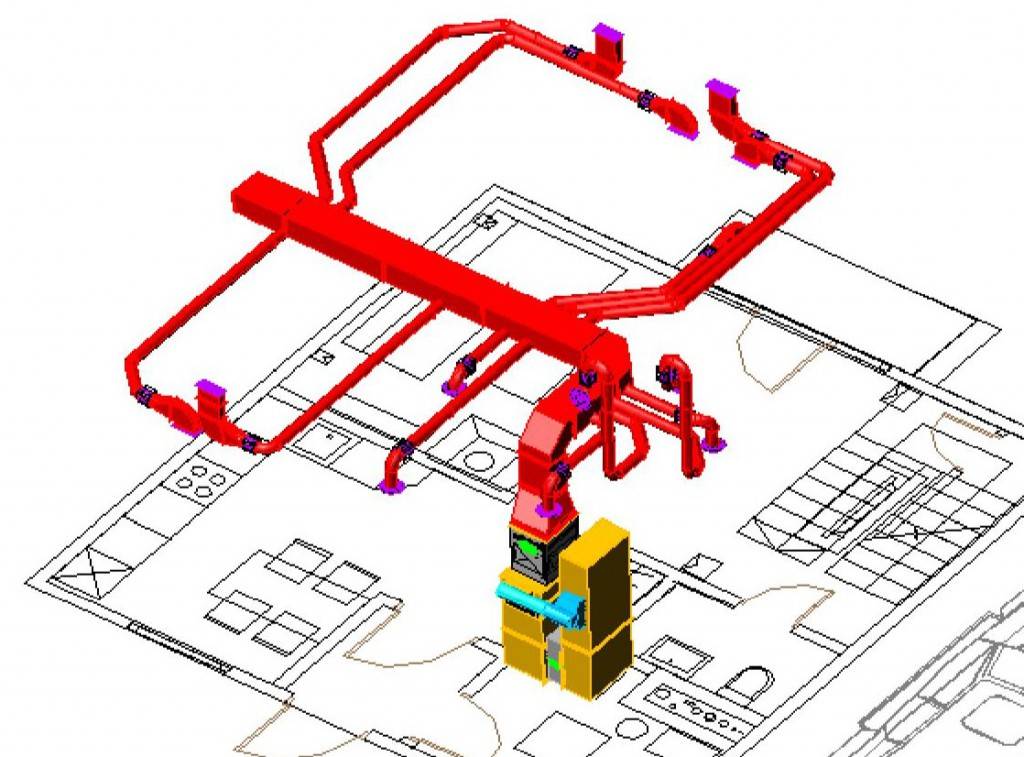

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

Фирма производитель

Рассмотрим наиболее популярные фирмы-производители теплогенераторов, которые пользуются большим спросом на рынке среди потребителей.

KROLL

Немецкая торговая марка, которая занимается производством отопительного оборудования вот уже более 30 лет и является одним из лидеров в этой области.

1. Теплогенераторы Kroll отличаются надежностью и долговечностью, простотой в эксплуатации и с полной автоматизацией оборудования.
2. Компания Kroll использует только высокотемпературную и нержавеющую сталь отменного качества, а также современные электромоторы.
3. В ассортимент продукции данной компании входят дизельные, газовые теплогенераторы, а также устройства на отработанном масле.
4. Кроме того, некоторые модели оснащаются универсальными горелками, что позволяют использовать различные виды топлива, очень удобно.
5. Отопительное оборудование Kroll широко используется для обеспечения комфорта и тепла в различных помещениях таких, как автостанции, мастерские, торговые площадки, теплицы и оранжереи.

Aerotek

Швейцарская компания, которая специализируется на выпуске систем кондиционирования, вентиляции и воздушного отопления, а именно теплогенераторов.

1. Ее продукция отличается отменным качеством и надежностью, а также разумными ценами, что и привлекает покупателей во всем мире.
2. В ассортимент товаров Aerotek входят газовые, дизельные и электрические теплогенераторы различной мощности.
3. Несмотря на то, что компания существует всего 9 лет, она занимает лидирующие позиции на европейском рынке за счет широкого модельного ряда, постоянного совершенствования технологий и продукции, а также современного дизайна производимого ею отопительного оборудования.

EnergyLogic

Американская компания, которая выпускает теплогенераторы на отработанном масле.

1. Благодаря собственным разработкам, в частности специальному топливному насосу, специалистам EnergyLogic удалось обеспечить постоянный ток горючего, а значит, сделать свою продукцию максимально безопасной и эффективной в работе.
2. Теплогенераторы этой торговой марки, помимо всего прочего, имеют стильный дизайн и отличаются компактным размером.
3. Они могут монтироваться под потолок, тем самым экономя окружающее пространство в небольшом помещении.

Более наглядно о работе теплогенератора можно узнать на видео:

https://youtube.com/watch?v=LSbKMLP481s

Виды газовых теплогенераторов

Газонагреватели для отопления делятся на мобильные и стационарные. Последние в свою очередь подразделяются на подвесные и напольные. При этом мобильные агрегаты менее распространены, потому что для их работы используются газовые баллоны, что не всегда удобно и возможно обеспечить. Именно поэтому такие приборы применяются только в крайних случаях, например, когда основное отопление в помещении отключено, и нужно срочно его обогреть при резком снижении температуры на улице. Также такие агрегаты применяют в качестве основного отопления в регионах с коротким зимним сезоном.

Стационарную разновидность нагревателей применяют в разных сферах. Навесные теплогенераторы навешиваются на стены внутри и снаружи помещений. Приборы напольного типа в зависимости от особенностей сборки бывают горизонтальные и вертикальные. Первые чаще применяются в невысоких помещениях, а вторые подходят для установки в частном доме или на улице. Напольные приборы удобно использовать для обогрева небольших комнат, установив их на входе-выходе в отапливаемую зону.

Устройство газовых теплогенераторов

Газовый теплогенератор является нагревателем, который подогревает теплоноситель (воздух) до необходимой температуры.

Его устройство следующее:

1. Воздушный вентилятор предназначен для бесперебойной подачи воздушных масс и удаления отработанного воздуха из системы. Отработанный воздух выводится вверх.
2. Посредством газовой горелки осуществляется сгорание топлива и нагрев теплоносителя.
3. Полное сгорание теплового источника происходит в камере горения. Если топливо сгорает полностью без остатка, то объем углекислого газа, который выбрасывает система, небольшой.
4. Предназначение теплообменника заключается в обеспечении нормального теплообмена между помещением и теплогенератором. Кроме этого, теплообменник защищает отопительное оборудование от перегрева.
5. Для отведения нагретого воздуха в помещение используются воздуховоды.

Принцип работы подобного отопительного оборудования заключается в следующем: вентилятор втягивает холодный воздух в прибор, он нагревается в процессе сгорания топлива до необходимой температуры и выводится по воздуховодам в помещение.

Процесс работы газового нагревателя можно разделить на следующие этапы:

• холодный воздух с улицы или помещения втягивается вентилятором в прибор и попадает на нагревательный элемент;
• поскольку в камере сжигания постоянно сгорает газ, выделяется тепловая энергия, которая и нагревает воздух;
• после этого вентилятор подает нагретый воздух в теплообменник;
• воздушные потолки распределяются по системе воздуховодов за счет использования воздушных клапанов;
• через решетки нагретый воздух подается в помещение и постепенно нагревает его.

Расчет и выбор газового генератора

Чтобы эффективность работы системы была достаточной, воздухонагреватель газовый для воздушного отопления должен быть правильно подобран

Для этого в первую очередь нужно обратить внимание на размер теплообменника. Габариты теплодержателя должны на 1/5 часть быть больше, чем размеры горелки. Для правильного выбора газового генератора нужно рассчитать его мощность

Для этого используют формулу – Р=VхΔTхk/860, где:

Для правильного выбора газового генератора нужно рассчитать его мощность. Для этого используют формулу – Р=VхΔTхk/860, где:

• V в м3 обозначает отапливаемую площадь постройки;
• ΔT в °C – это разница температур воздуха в доме и за его пределами;
• K – это показатель теплоизоляции дома (число можно подобрать по справочнику);
• 860 – это число является коэффициентом, позволяющим перевести килокалории в кВт.

Мощность прибора подбирается в соответствии с полученным значением. Как правило, рабочая мощность оборудования указывается в его технических характеристиках.

Для бесперебойной работы нагревательного оборудования для воздушного отопления необходимо обеспечить непрерывную подачу воздуха в прибор. С этой целью должна быть грамотно обустроена система вентилирования сооружения. Если с вентиляцией есть проблемы, то лучше использовать прибор подвесного типа, который забирает воздух с улицы.

Выбор газового теплогенератора

Отчасти оттого, что такая возможность довольно новая, отчасти потому что выбрать охота наиболее оптимальный вариант, при покупке газового нагревателя возникают вопросы, на которые не всегда можно получить грамотный ответ. А потому покупка газового теплогенератора может привести к разочарованию из-за некорректной работы системы.

Размер теплообменника

И, пожалуй, первое, на что надо основываться при выборе оборудования для частного дома — это размер теплодержателя, он должен быть больше горелки на одну пятую часть.

Расчет мощности

Для наиболее грамотного подбора обогревателя, нужно просчитать, какая именно мощность теплогенератора допустима для минимального обогрева комнат, для этого нужно использовать пример формулы: Р=VхΔ Tхk/860, где V (м3) — это окончательная площадь прогреваемого пространства, Δ T (°C) — разница между температурами помещения и улицей, k — показатель, ориентированный на теплоизоляцию в выбранном здании, а 860 — кэф, преобразующий килокалории в киловатты. По поводу отметки (к), в том случае если есть сложности с этой информацией о помещении, то можно воспользоваться специализированным справочником.

Для того, чтобы более наглядно продемонстрировать каким именно образом происходит расчет мощности устройства теплогенератора, рассмотрим пример:

• Дано: площадь — 100 м2, высота — 3м, температура внутри +20, температура снаружи -20, k — 2,3 (здание из кирпича в один слой).
• Расчет осуществляется по примеру: Р=VхΔ Tхk/860
• Итог: Р = 100x3x40x2,3/860 = 32,09 кВт

Именно с учетом этих показателей и нужно подбирать газовый теплогенератор для воздушного отопления дома. Параметры мощности механизма и совпадение его с требующимися, нужно посмотреть в характеристике изделия.

Не менее важный момент: для бесперебойной работы механизма нужно обеспечить ему постоянный приток свежего уличного воздуха. Для этого всегда используется система вентилирования помещений, так, как только оттуда можно взять холодный воздух, который в состоянии поддерживать горение. В случае же, если с вентиляцией в самом доме есть проблемы, то лучше приобретать подвесной теплогенератор с выводом на улицу.

Система вентиляции воздушного отопления

Кроме того, если у газового обогревателя в воздушной системе отопления будет подвод к уличной вентиляции — это позволит теплому воздуху быть максимально пригодным для дыхания, излишки горячего воздуха не будут нагнетаться в помещении, а потому будет сохранена возможность отсутствия сухого воздуха и дополнительных механизмов для увлажнения пространства.

Требования к безопасности

Также, существуют особые требования по безопасности, смысл которых заключается в том, что на 1 кВт обязано быть выделено 0,003 м2 вентиляционного отверстия. В случае, если подобной возможности организации в помещении нет, то придется вентилировать пространство своими руками, открывая окна и форточки на проветривание. При этом стоит учитывать, что в таком случае площадь воздействия вентиляции возрастает и на 10кВт уже нужно чуть более 10 метров в квадрате.

Примеры коэффициентов для вычисления мощности обогрева и теплоизоляции:

• 2-2,9 – обычная кирпичная конструкция, если просматривается один слой кирпича;
• 3-4 – дома из деревянной панели либо профилированного листа;
• 1-1,9 – двойной утепленный кирпичный слой;
• 0,6-0,9 – дома современной постройки с новыми стенами и окнами.

Разновидности

Кавитационные устройства делятся на следующие виды:

• роторные – вихревой кавитационный теплогенератор предусматривает видоизмененный центробежный насос, корпус которого представляет собой статор с входящей и выходящей трубой. Основной рабочий орган прибора – камера с подвижным ротором, который вращается по типу колеса;
• статические – в приборе отсутствуют вращающиеся детали, для кавитации применяют конструкцию из сопел с мощным центробежным насосом;
• трубчатые – в конструкции предусмотрены продольно расположенные трубки. КПД трубчатых теплогенераторов кавитации отличается высокими показателями;
• ультразвуковые – эффект кавитации обеспечивается при помощи ультразвуковых волн.

Кавитационный теплогенератор вихревой КПД ультразвукового оборудования невероятно высок.

Принцип работы роторных генераторов

Пожалуй, к самым продуктивным моделям относится конструкция Григгса, в которой ротор в форме диска располагает поверхностью с многочисленными глухими отверстиями определенного диаметра и глубины. Статор представлен в виде цилиндра с запаянными концами, в котором вращается ротор. Между роторным диском и стенками статора есть зазор величиной около 1,5 мм. В ячейках устройства обеспечивается возникновение завихрений для образования кавитационных полостей. Количество ячеек определяется частотой вращения ротора.

Как отмечают специалисты, для эффективности работы прибора применяется ротор с поперечным размером от 30 см со скоростью вращения 3 000 оборотов/мин. При меньшем диаметре требуется увеличить параметры оборотов.

Особенности роторных теплогенераторов кавитационного действия:

• присутствует значительный уровень шума;
• КПД устройства не впечатляет;
• непродолжительный срок службы;
• показатели производительности на 25% выше, чем у статических моделей.

При эксплуатации роторной установки требуется отработка четкого действия всех элементов, в том числе и балансировка цилиндра. Также необходимо своевременно менять исчерпавшие свой потенциал изоляционные материалы для уплотнения вала.

Принцип работы статического теплогенератора

Кавитация предполагает высокую скорость перемещения рабочей жидкости при помощи мощного мотора центробежного типа. Так как dвыхода сопла значительно меньше, чем параметры противоположного конца, увеличивается скорость перемещения субстанции, и возникают кавитационные эффекты.

Статические кавитаторные приборы располагают массой преимуществ:

• не требуется балансировка и точная подгонка деталей;
• уплотнители изнашиваются меньше, чем в роторной модели, так как здесь отсутствуют подвижные детали;
• продолжительность срока службы статического кавитатора около 5 лет, что значительно больше, чем у предыдущего варианта прибора.

При необходимости производится замена сопла, для чего понадобится относительно небольшой расход времени и сил, тогда как в случае с роторным прибором придется воссоздать его заново, если оборудование выйдет из строя.

Трубчатые тепловые генераторы: устройство и принцип работы

В этой модели кавитационное тепло вырабатывается благодаря продольному расположению трубок:

• помпа способствует нагнетанию давления во входящую камеру, и рабочая субстанция направляется через трубки. При этом на входе образуются пузырьки;
• при попадании во вторую камеру, где установлено высокое давление, пузырьки разрушаются, в процессе образуется тепловой потенциал.

Трубчатый тепловой генератор Выработанная таким способом энергия направляется вместе с паром на отопление дома. Как утверждают производители трубчатых теплогенераторов кавитации, как и специалисты в сфере климатического оборудования, эта модель отличается высокими показателями КПД.

Особенности ультразвуковых генераторов кавитационного действия

В установке создаются ультразвуковые волны, благодаря которым образуется кавитационное тепло. Для этого применяется кварцевая пластина, на ее основе под воздействием электрического тока создаются звуковые колебания. Они направляются на вход, впоследствии чего образуется вибрация. На обратной фазе звуковых волн возникают участки разряжения и наблюдается эффект кавитации. Принцип работы ультразвукового кавитатора предполагает минимальные потери энергии и практическое отсутствие трения. Всем этим обуславливается исключительно высокий КПД ультразвукового оборудования.

Выбор оборудования для частного дома

Бываю случаи, когда владельцы домов самостоятельно пытаются определить, какое же оборудование для воздушного отопления дома необходимо для их отопительной системы. К сожалению, незнание отдельных правил и несоблюдение требований приводит к тому, что приобретается недостаточно мощное оборудование – и тогда система работает некачественно.

Стационарный газовый теплогенератор

Для того чтобы подобрать наиболее подходящую модель нагревателя, требуется высчитать такой показатель, как наименьшая мощность, необходимая для качественного прогрева имеющегося помещения. Чтобы определить теплоемкость помещения, следует воспользоваться формулой

Р=VхΔTхk/860

В ней V (м3) — это номинальная площадь здания. ΔT (°C) – разница, между температурой внутри здания и вне его. k- показатель теплоизоляции здания. В случае если он неизвестен, данную информацию можно получить из специального справочника. 860 – коэффициент, который позволяет килокалорий в киловатты.

Пример

Рассчитаем, какое оборудование необходимо для отапливания частного дома, площадь которого 100 м2. При этом известны такие показатели – высота потолка – 3 м, требуемая температура в помещении 20 °C, а температура воздуха на улице -20°C. Здание сложено из ряда кирпича, то есть коэффициент k= 2,3. Производим расчеты по указанной формуле:

Р = 100x3x40x2,3/860 = 32,09 кВт

В соответствии с полученным показателем мощности и подбираем наиболее подходящую модель теплогенератора. Для того чтобы узнать мощность той или иной модели, достаточно просто внимательно просмотреть характеристики устройства.

Важная особенность – для того чтобы нагревательное оборудование работало постоянно, необходимо обеспечить постоянную подачу свежего воздуха в систему.

Для этого используется система вентиляции, выполняющая одновременно несколько функций. Прежде всего, с ее помощью происходит всасывание кислорода, необходимого для поддержания процесса горения топлива, в систему. Кроме того, вентиляционная система способствует быстрому отводу излишков горения и углекислого газа, используя воздушный клапан для системы отопления.

Система вентиляции и воздушного отопления

Для наиболее безопасной работы системы рекомендуется следить за тем, чтоб уровень чистого воздуха в вентиляционной системе не опускался ниже показателя в 17-20%. Техника безопасности (равно, как и санитарные нормы) требует, чтоб на 1 кВт мощности нагревательного элемента приходилось 30 м3 нагнетаемого воздуха.

Зная мощность нагревательного элемента, можно просчитать размер отверстия, которое обеспечит необходимый поток воздуха.

Так, на 1 кВт мощности должно приходится 0,003 м2 площади отверстия. В случае если нет возможности создания вентиляционной системы, в помещениях должны быть постоянно открыты окна и форточки. При этом их площадь должна составлять не менее 1 м2на 10кВт мощности теплогенератора.

Примеры коэффициентов теплоизоляции:

• 2-2,9 – обычная конструкция (один слой кирпича);
• 3-4 – профилированный лист или деревянные панели;
• 1-1,9 – двойной слой кирпича;
• 0,6-0,9 – современные дома, качественные стены и новые окна.

Можно с уверенностью сказать, что применение газовых теплогенераторов в современных воздушных отопительных системах – прекрасное, экономичное и высокоэффективное решение. Надежность такого оборудования, наряду с простотой эксплуатации и высокой безопасностью, делает использование газовых теплогенераторов допустимым как для жилых домов, так и для больших промышленных помещений.
