Устройство и принцип работы газоразрядной лампы

Фара

Конструкция фары в целом подобна обычным модулям. Однако чтобы удовлетворить ограничениям в отношении ослепления других участников движения, в данной случае необходимо выдерживать большую точность параметров, что влечет дополнительные издержки производства.

Источником света в газоразрядной лампе является электрическая дуга. Поперечник колбы газоразрядной лампы всего 10 мм. Колба изготовлена из кварцевого стекла, в ней расположены два электрода, промежуток между которыми составляет 4 мм. Расстояние между концом электрода и опорной поверхностью лампы составляет 25 мм, это соответствует размерам стандартной галогенной лампы.

При комнатной температуре лампа содержит смесь ртути, солей различных металлов и ксенона под давлением. Когда лампа включается, ксенон сразу начинает светиться и испаряет ртуть и металлические соли. Высокая световая эффективность возникает за счет смеси паров металлов. Ртуть производит большую часть света, а металлические соли определяют цветовой спектр. На рисунке показан спектр излучения, создаваемого газоразрядной лампой в сравнении со спектром галогенной лампы. В таблице приведены различия между газоразрядной (DI) и галогенной (HI) лампами (цифры приблизительные и даны только для сравнения).

Таблица. Сравнение HI и DI ламп

Тип лампыВидимый свет, %Тепло, %УФ излучение, %
HI8921
DI285814

Высокий уровень ультрафиолетового излучения от газоразрядной лампы означает, что по соображениям безопасности требуется использовать специальные фильтры. На рисунке еще раз показана светимость газоразрядной лампы в сравнении с галогенной. Отдача газоразрядной лампы примерно в три раза больше.

Чтобы зажечь газоразрядную лампу необходимо последовательно пройти следующие четыре стадии:

  1. Воспламенение — высокий импульс напряжения создает искру между электродами, что вызывает ионизацию промежутка, — создается трубчатая дорожка разряда.
  2. Мгновенное свечение — ток, текущий по дорожке разряда, возбуждает ксенон, который далее испускает свет в количестве 20% от максимального значения лампы.
  3. Разгон — лампа теперь работает при возрастающей мощности, температура быстро повышается, ртуть и металлические соли испаряются. Давление в лампе увеличивается по мере увеличения светового потока, и происходит смешение спектра от синего цвета к белому.
  4. Непрерывный режим — теперь лампа работает при стабилизированной мощности около 35 Вт. Такой режим гарантирует, что поддерживается горение дуги и световой выходной поток не мерцает. К этому моменту достигается световой поток порядка 28 000 лм и цветовая температура 4500 °К.

Чтобы управлять описанными выше стадиями работы лампы, требуется балластная система. Для создания дуги необходимо высокое напряжение, которое может достигать 20 кВ. В течение разгона балластная система ограничивает ток, а затем ограничивает также и напряжение. Контроль потребляемой мощности позволяет световому потоку расти очень быстро, но предохраняет от превышения заданного уровня, которое уменьшило бы срок службы лампы. Балластная система также включает в себя схемы подавления радиоизлучения и схемы обеспечения безопасности.

Полный модуль фары может быть сконструирован различными способами, поскольку газоразрядная лампа производит в 2,5 раза больший световой поток при температуре, вдвое меньшей, чем у обычных галогенных ламп. Это предоставляет большие возможности в моделировании фары и, следовательно, в дизайне передней части автомобиля.

Если система GDL используется как луч ближнего света, требуются модули фар с автоматическим выравниванием потока света из-за высоких интенсивностей свечения. Однако использование её для дальнего света может создавать проблему вследствие природы процесса включения и выключения лампы. Подходящим решением может быть система GDL с непрерывным лучом ближнего света, снабженная дополнительно обычными фарами дальнего света (система с четырьмя фарами).

Tags: Свет, Фары

Вперед Устройство двигателей тракторов МТЗ: МТЗ-80, МТЗ-82 и МТЗ-80Л, МТЗ-82Л

Все записи

Назад Схемы освещения

Использование лампы накаливания в качестве балласта

Данный вариант иногда используется в схемах со стартером. Спираль лампы используется в качестве ограничителя тока. В принципе, можно использовать любое споротивление, если оно позволяет рассеяивать необходимую мощность. Основными недсотатками использования лампы как балласта являются:

  • Эффективность схемы очень низкая, поскольку на лампе накаливания рассеивается много тепла — она является активной нагрузкой, в отличие от индуктивности
  • Люминисцентная лампа работает в неоптимальном режиме — снижается светоотдача, срок служьы и т.д. Балласт специально проектируется под конкретную лампу, лампа накаливания — вряд ли.
  • Выделяемое тепло (может доходить до 40-50 Вт) служит причиной уменьшения светоотдачи люминесцентной лампы из-за повышения температуры.
  • Обычно утверждается, что лампа накаливания дает допольнительный свет. Однако, работая «вполнакала», лампа накаливания дает очень мало света в видимом диапазоне

Можно сказать, что не следует использовать такую схему — лучше приобрести специальный балласт.

Тем не менне, некоторые данные, которые позволять выбрать лампу накаливания. Особенностью ламп накаливания является изменение сопротивления спирали с ростом температуры. Данная таблица рассчитана для наиболее распространенных би-спиральных ламп накаливания с заполненной инертным газом колбой. Расчет был произведен следующим образом: вначале была рассчитана лампа, которая на номинальном напряжении 220В имеет соотвествующие мощности и световой поток, затем сопротивление спирали было пересчитано на другие значения тока.

Таблица и остальные данные приводятся только для информации. Вы ее можете использовать на свой риск.

Ток через лампу (А)Сопротивление лампы накаливания (Ом)
40 Вт60 Вт75 Вт100 Вт150 Вт
0,1560420290190100
0.15730540370240125
0.21200 (Рабочий ток 0.18А)650450280150
0.25750520320170
0.3800 (Рабочий ток 0.27А)590360190
0.35650 (Рабочий ток 0.34А)400205
0.4440225
0.45480 (Рабочий ток 0.45А)260
0.5275
0.55295
0.6310
0.65325 (Рабочий ток 0.68А)

Пользуясь этими данными, можно выбрать лампу накаливания для конкретной схемы включения люминесцентной лампы. Параметры лампы можно найти в каталогах люминесцентых ламп.

Для примера рассмотрим лампу мощностью 40 Вт (F40T12) длиной 48″ (122 см), включенную в сеть напряжением 230 В. Рабочий ток лампы составляет около 0.4 A. Полагаем, для простоты лампу активной нагрузкой (в действительности коэффициент мощности равен 0.9-0.95). Тогда напряжение на лампе равно: 40 Вт/0.4 А=100 В и ее сопротивление: 100 В/0.4 А=250 Ом. Суммарное сопротивление лампы накаливания и люминесцентной лампы должно быть равно: 230 В/0.4 А=575 Ом, а сопротивление лампы накаливания: 575 Ом — 250 Ом=225 Ом. Из таблицы видно, что лампа мощностью 150 Вт имеет нужное сопротивление при токе 0.4 А. Падение напряжения на этой лампе будет равно 130 В и выделяемая мощность: 130 В * 0.4 А=52Вт (для сравнения индуктивный балласт на таком токе имеет сопротивление 10-15 Ом)

к началу страницы назад к оглавлению

Газоразрядные лампы высокого давления

Особенностями газоразрядных ламп, по словам специалистов, является их высокая светоотдача и длительный срок службы в широком диапазоне температур окружающей среды. В нашем климатическом поясе для архитектурного (наружного) освещения предпочтительней использовать именно газоразрядные лампы, поскольку они отлично работают при минусовой температуре.

Применение газоразрядных ламп рекомендуется только с защитным стеклом, качественными комплектующими и квалифицированной сборкой схемы, иначе они небезопасны для домашнего использования. Так, например, взрыв лампы или короткое замыкание в цепи может привести к пожару. Также следует отметить, что газоразрядные лампы светят в полную силу не сразу, а по истечении 2 — 7 минут.

В группу газоразрядных ламп входят металлогалогенные, натриевые и ртутные лампы.

Металлогалогенные лампы — это ртутные лампы высокого давления, в которых используются добавки из йодидов металлов, в том числе редкоземельных, а также сложные соединения цезия и галогенида олова. Все эти добавки значительно улучшают световую отдачу и характеристики цветопередачи ламп при ртутном разряде.

Все металлогалогенные лампы дают белый свет с различной цветовой температурой. Их особенность состоит в хорошем уровне цветопередачи. Любые предметы и растения под ними смотрятся абсолютно естественно.

По словам специалистов, металлогалогенные лампы широко используются в освещении объектов коммерческой недвижимости, а также выставок, служебных помещений, гостиниц и ресторанов, для подсветки рекламных щитов и витрин, освещения спортивных сооружений и стадионов, для архитектурной подсветки зданий и сооружений.

Достоинства металлогалогенных ламп:

Недостатки металлогалогенных ламп::

Натриевые лампы принадлежат к числу наиболее эффективных источников видимого излучения: они обладают самой высокой световой отдачей среди газоразрядных ламп, экономны и имеют длительный срок службы. Обычно лампы излучают характерный желтый цвет, но если в состав зажигающего вещества входит ксенон, они дают яркий белый свет. Натриевые лампы бывают высокого (излучают свет теплого желтого цвета, подходящий для освещения больших парков, дорог и площадей) и низкого давления (идеально подходят для уличного освещения).

Достоинства натриевых ламп:

Недостатки натриевых ламп:

Газоразрядные натриевые лампы применяются для освещения улиц, а также промышленных помещений, где основными условиями являются экономность и яркость, а требования к светопередаче несущественны.

Работа ртутной лампы основывается на использовании излучения электрического разряда в парах ртути. Лампы данного типа отличаются высокой светоотдачей при сравнительно небольших габаритах, они имеют длительный срок службы. 40% излучения приходится на ультрафиолетовую область спектра. Для увеличения светоотдачи ультрафиолетовое излучение преобразуют в видимый свет с помощью люминофора, которым покрыта колба лампы.

Эти лампы позволяют значительно снижать затраты при установке, эксплуатации и техническом обслуживании в следующих областях применения:дорожное освещение, освещение ландшафтов.

Ртутная лампа высокого давления содержит пары ртути, парциальное давление которых во время работы достигает 105 Па. Такие лампы обладают высокой надежностью, хорошей цветопередачей, позволяют снизить затраты на установку и техническое обслуживание. Применяются для внутреннего и наружного освещения коммерческих и производственных объектов, для декоративного и охранного освещения.

Ртутно-вольфрамовая лампа — лампа, внутри которой в одной и той же колбе находятся разрядная трубка ртутной лампы высокого давления и спираль лампы накаливания, соединенные последовательно. Колба может быть покрыта люминофором. Вольфрамовая спираль служит дополнительным источником света в красной области света и одновременно выполняет функцию балластного давления для ртутной горелки. Благодаря этому устройству улучшается передача цвета и отпадает необходимость использования дополнительного дросселя.

Чем заполняются газоразрядные лампы?


Рис. 3. Пример наполнения газоразрядной лампы Для наполнения газоразрядных ламп применяются различные типы инертных газов, которые будут активироваться при подаче напряжения на контакты цоколя. Наиболее распространенными из них являются аргон, неон, ксенон и криптон. В некоторых моделях применяется смесь нескольких газовых для получения газоразрядной среды с заданными свойствами.

Помимо инертного газа, лампа может заполняться парами металлов, самые известные из которых натрий и ртуть. В зависимости от способа приведения газоразрядной лампы в рабочее состояние они также разделяются на несколько видов. Но, следует отметить, что наличие металла не является обязательным условием, так как на практике встречаются лампы исключительно с инертным газом – ксеноновые и неоновые. Поэтому в таких моделях в качестве наполнителя используется только газ.

Отдельной категорией являются металлогалогенные лампы, колба которых заполняется не только инертными газами и парами натрия и ртути, но и галогенидами металлов.

ГАЗОРАЗРЯДНЫЕ ЛАМПЫ НИЗКОГО ДАВЛЕНИЯ

К данному типу световых источников относятся приборы, работающие при давлении газа в колбе от 0,15 до 104 Па. Примером приборов низкого давления могут служить традиционно применяемые люминесцентные лампы дневного света, а также так называемые энергосберегающие газоразрядные лампочки.

Лампа дневного света представляет собой герметичную цилиндрическую стеклянную колбу, в торцах которой расположены цоколи с контактными штырьками для подключения.

Штырьки соединены с электродами, выполненными в виде вольфрамовых спиралей. Для обеспечения условий, благоприятных для термоэлектронной эмиссии, поверхность электродов покрыта оксидами щелочноземельных металлов.

Внутреннее пространство колбы люминесцентной лампы заполнено инертным газом — аргоном и парами ртути, обеспечивающими хорошее её зажигание.

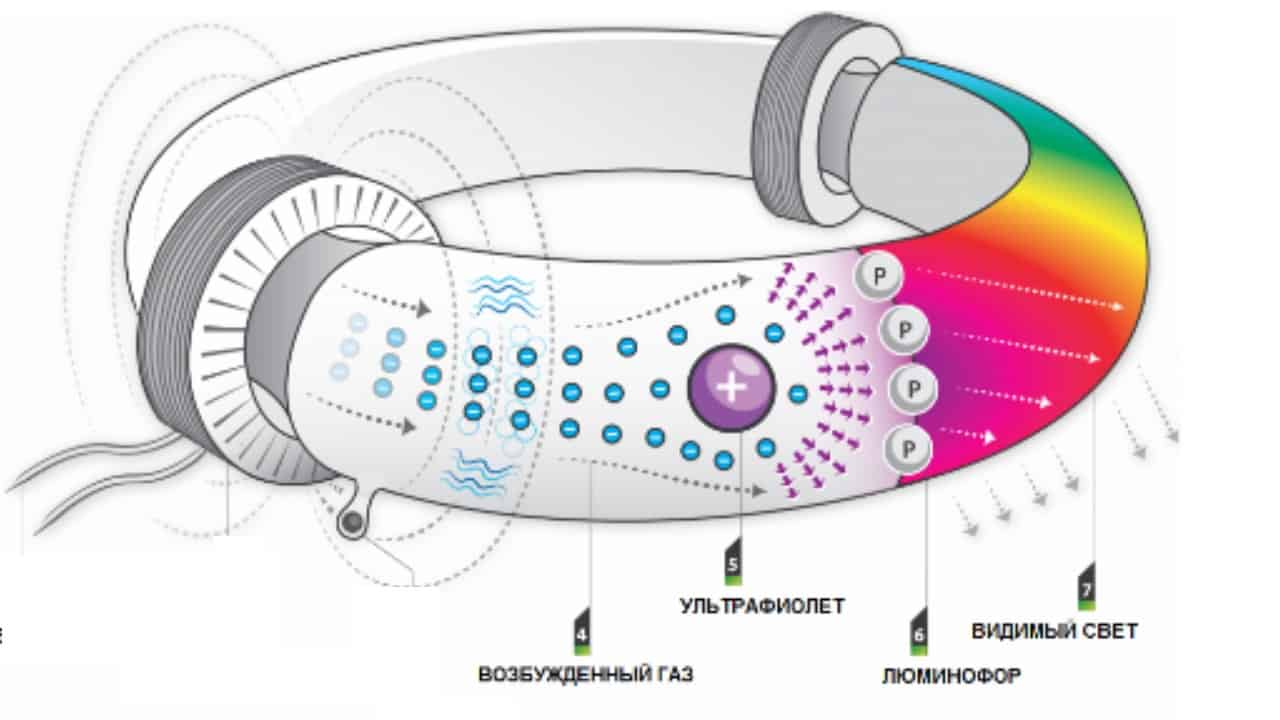

При запуске, в парах ртути начинает протекать электрический ток, вызывая излучение электромагнитных волн частицами ртути. Свойства ртути таковы, что выделяемое ей излучение лежит в ультрафиолетовой области спектра, то есть невидимо.

Для преобразования ртутного излучения в видимый свет используется специальный химический состав, наносимый на внутреннюю поверхность колбы. Состав называется люминофором и представляет собой соли кальция, бериллия, кадмия и других металлов.

Люминофор поглощает выделяемые парами ртути ультрафиолетовые волны, выделяя при этом излучение видимого светового спектра.

В результате этого двойного энергетического преобразования световой коэффициент полезного действия люминесцентной лампочки составляет 12%, что впрочем, существенно превосходит соответствующую характеристику лампочек накаливания.

К недостаткам осветительных люминесцентных приборов можно отнести следующие характеристики:

  • необходимость использования для их питания специальной пускорегулирующей аппаратуры;
  • линейчатая характеристика спектра излучения с отсутствием отдельных световых диапазонов;
  • высокочастотное мерцание, вызывающее стробоскопический эффект;
  • потенциальная опасность паров ртути и необходимость соблюдения определённого порядка утилизации вышедших из строя приборов.

БАКТЕРИЦИДНЫЕ ГАЗОРАЗРЯДНЫЕ ЛАМПЫ

Этот вид газоразрядных источников излучения низкого давления не относится к приборам освещения. Выделяемое парами ртути ультрафиолетовое излучение используется этими устройствами в медицинских целях.

Бактерицидные свойства ультрафиолетовых газоразрядных ламп используются для обеззараживания помещений в медицинских учреждениях.

Разумеется, люминофор в этом случае не применяется. Правда, спектр излучения ртути приходится фильтровать, для чего в этих устройствах используются колбы из специального увиолевого стекла. Характеристики увиолевого стекла таковы, что оно пропускает преимущественно длинноволновое ультрафиолетовое излучение.

Это необходимо для защиты людей и растений от вредного воздействия жёсткого коротковолнового ультрафиолета и препятствию концентрации озона в воздухе.

ИНДИКАТОРНЫЕ ГАЗОРАЗРЯДНЫЕ ЛАМПЫ

Данный вид газоразрядных лампочек применяется в электронных приборах для числовой или символьной индикации. Наиболее распространённый тип таких индикаторов представляет собой газоразрядное устройство, имеющее один анод и десять тонких сетчатых катодов.

Каждый катод соответствует одной из цифр от 0 до 9. Катоды расположены слоями, один над другим. Управляются они раздельно, при подключении одного из катодов загорается соответствующая цифра.

Громоздкость этих приборов и необходимость их питания относительно высоким напряжением привела к их полному вытеснению индикаторами светодиодного типа.

Что нужно знать об индикаторных видах ламп

Индикаторная газовая лампа – это прибор с анодом и холодным катодом в виде цилиндра, стержня или диска, изготовленного из железа, алюминия, молибдена, никеля. При включении создается тлеющий заряд, излучающий оранжевый или красный цвет. Декоративные индикаторы оснащены балластовым редуктором и подключаются к бытовой сети 220 вольт. Для оснащения сигнальных источников света колба изнутри покрывается составом, превращающим красное излучение в зеленое. Для подсветки неоновые малогабаритные лампочки монтируются вместе со светодиодными.

Индикаторные лампы широко применяются в знаках. У них один анод и до 12-и катодов в форме букв или цифр. Такой знак хорошо виден на относительно большом расстоянии.

Подобное освещение используется:

  • в подсветке афиш, витрин, мостов, зданий;
  • в иллюминации во время праздников;
  • для подсветки вывесок и интерьеров ресторанов и ночных клубов;
  • в ландшафтном дизайне.

В быту яркий пример индикаторных лампочек – елочные гирлянды и небольшие светильники. Это осветительное оборудование компактное, экономичное, служит долго.

От Эдисона до современных газоразрядных ламп

Несмотря на явные преимущества, газоразрядные лампы Гейслера демонстрировали существенные недостатки. К примеру, малый срок службы. С 90-х годов XIX века некто Дэниэл МакФарлен Мур работал в компании Эдисона и вскоре после поступления на службу стал изучать историю. Его заинтересовали газоразрядные лампы Гейслера. Что не так с моим светом? – вопрошал Эдисон. Мур ответил: он слишком тусклый, слишком горячий и чересчур красный. Это вся правда о лампах накаливания того времени.

Современная лампа

В 1892 году ртутная газоразрядная лампа усовершенствована Мартином Лео Аронсом. Наработка в 1901 году усовершенствована Петером Купером Хьюиттом и обрела коммерческий успех.

С 1894 Мур организовывает две собственные компании, занимающиеся проблемами освещения. Главной особенностью ламп (1896 год) стало то, что газ по мере расходования возобновлялся. В результате устройство работало сколь угодно долго. Первое коммерческое использование зарегистрировано в 1904 году. Лампа с отдачей 10 люменов на 1 Вт осветила магазин оборудования и приборов. Как писали очевидцы, несмотря на сложность и громоздкость (50 ярдов длиной) отдача того стоила. КПД новых газоразрядных ламп в 3 раза превышал аналогичные цифры для ламп накаливания.

Отличительной особенностью стало использование в лампах Мура паров азота и углекислого газа. В результате получался дневной свет. А пары азота давали мягкое свечение и низкую цветовую температуру. Появление на свет вольфрамовых нитей сделало невыгодным дальнейшее производство, компании поглощены (1912 год) Дженерал Электрик, а патенты скуплены. Но Мур не остался без работы, перейдя в лаборатории своего преемника в бесконечной эстафете. Позже изобрёл неоновую лампу.

Желающие узнать больше могут заглянуть в разделы про лампы ДРЛ и люминесцентные лампы.

Достоинства и недостатки

Если вы не можете определиться: ДНаТ или led лампы приобрести, то нужно рассмотреть плюсы и минусы натриевых устройств. Тогда вы сможете взвесить все за и против, чтобы сделать правильный выбор.

К положительным свойствам натриевых источников света относят их высокую светоотдачу, длительный срок службы, малое потрeбление энергии. Кроме того, они имеют высокий коэффициент полезного действия и устойчивы к перепадам температуры.

Однако ДНаТ требуют времени для запуска (5 – 10 минут), они имеют слабую цветопередачу, искажают цвета, чего не скажешь про светодиод. К минусам осветительного элемента можно отнести частое мерцание лампы, которое приводит к переутомлению глаз.

Подробнее о достоинствах и недостатках ламп ДНаТ будет рассказано далее.

Плюсы

Специалисты выделяют следующие положительные хаpaктеристики ламп ДНаТ:

  1. Натриевые источники света излучают мощный световой поток (до 160Лм/Вт для ламп с высоким давлением, примерно 200 Лм/Вт для модулей с низким давлением). Эти показатели выше, чем у других видов натриевых устройств и лед-ламп.
  2. Длительный ресурс эксплуатации – от 10000 до 30000 часов. При этом качество освещения не снижается.
  3. ДНаТ потрeбляют минимальное количество электроэнергии, чему не могут не радоваться потребители. По этому показателю ДНаТ опережают ДРЛ.
  4. Источники света корректно работают при температуре от -60 до +40. Светильник запускается даже при низкой температуре.
  5. КПД лампы ДНаТ достигает 30%.

В зависимости от уровня внутреннего давления насыщенных паров натрия выделяют ДНаТ с высоким и низким давлением. Первые демонстрируют более высокие показатели, а вторые – низкие.

Натриевая лампа низкого давления (НЛНД) обладает всеми вышеописанными преимуществами. Ее применяют только для фонового освещения улиц, так как она выделяет едкий оранжевый цвет.

Натриевая лампа высокого давления (НЛВД) имеют более качественную цветопередачу, что позволяет устанавливать ее в спортивных залах, производственных помещениях. Кроме того, осветительный элемент обладает высокой светоотдачей при минимальном напряжении и длительным сроком эксплуатации. Запускаются натриевые лампы высокого давления быстрее, чем НЛНД.

Минусы

Кроме положительных хаpaктеристик лампы ДНаТ обладают негативными свойствами:

  1. Низкая цветопередача, особенно у модулей низкого давления. Они искажают цвета, что не позволяет их использовать в жилых помещениях.
  2. Температурное ограничение. Несмотря на заявленные производителем хаpaктеристики, рабочая температура ДНаТ находится в пределах от -20 до +30°. При нарушении этого условия прибор быстрее выйдет из строя и уменьшится светоотдача.
  3. Чувствительность к перепадам электричества. Такие лампочки рекомендуется применять в сетях со стабильным напряжением. Хотя исправить этот недостаток может качественный дроссель.
  4. Длительное время включения. После запуска лампочка горит слабо, максимальная светоотдача наблюдается через 5 – 10 минут.
  5. Сильные пульсации тока (до 50Гц). По этой причине устройство не рекомендуется использовать для освещения домов и производственных помещений. Частое мерцание утомляет глаза.

Лампы ДНаТ содержат токсичную ртуть, поэтому утилизировать их нужно особым способом. Вышедший из строя прибор нужно отнести в специальные организации, которые занимаются опасными отходами.

ЛАМПЫ ГАЗОРАЗРЯДНЫЕ ВЫСОКОГО ДАВЛЕНИЯ

К данному виду приборов относят источники, рабочее давление газа в колбах которых составляет от 3х104 до 106 Па. Повышенное давление газа позволяет повысить уровень создаваемого светового потока, но при этом, предъявляет особые требования к материалу и конструкции колб.

РТУТНЫЕ ГАЗОРАЗРЯДНЫЕ ЛАМПЫ

Наиболее распространёнными приборами данного вида являются устройства типа ДРЛ (дуговые ртутные люминесцентные). Зажигание таких световых источников осуществляется с применением специальных пусковых устройств, создающих высоковольтные импульсы.

Основными конструктивными элементами приборов типа ДРЛ являются:

  • колба из стекла высокой прочности;
  • цоколь с резьбой для вкручивания в электрический патрон;
  • кварцевая горелка;
  • электроды (главные и дополнительные).

Горелка дуговой ртутной лампочки представляет собой высокопрочную стеклянную герметично запаянную трубку, расположенную внутри общей колбы. Внутри горелки под давлением находится аргон с ртутными парами.

В горелке может быть два или четыре электрода, во втором варианте два из них — основные, два других играют роль дополнительных. Наличие дополнительных электродов обеспечивает более лёгкое зажигание дуги и стабильное её горение.

Розжиг ДРЛ до номинальной яркости происходит в течение некоторого времени, которое зависит от температуры окружающего воздуха и может достигать нескольких минут после включения.

В процессе работы лампа разогревается до значительной температуры, поэтому используются такие приборы, как правило, с электрическими патронами из керамики.

Применяются дуговые ртутные лампочки для наружного освещения либо для освещения больших производственных помещений — цехов, складов и т. п.

НАТРИЕВЫЕ ГАЗОРАЗРЯДНЫЕ ЛАМПЫ

Излучающей средой приборов этого типа являются пары натрия. Отличительная характеристика натриевой газоразрядной лампы — яркий оранжево–жёлтый цвет свечения. Такой цвет обладает преимуществами в условиях тумана или задымлённости, поэтому широко применяется для уличного освещения.

Самый распространённый представитель источников света этой категории — газоразрядная лампа ДНаТ (дуговая натриевая трубчатая).

Натриевая лампа подобно ртутной содержит две колбы — внешнюю и внутреннюю, являющуюся горелкой. Стекло горелки изготовлено из оксида алюминия.

Это обусловлено тем, что при работе внутренняя колба может разогреваться до температуры 1200°С. Внутри горелки расположены два электрода, находящихся в пространстве, заполненном смесью инертных газов.

Материалом внешней колбы служит специальное боросиликатное стекло, обладающее повышенной тугоплавкостью. При изготовлении из внутреннего пространства внешней колбы производится откачка воздуха. Создающийся при этом вакуум является надёжной защитой от высокой температуры горелки. Такая конструкция работает подобно термосу.

Наибольшее распространение имеют ДНаТ с резьбовым цоколем Е40.

ГАЗОРАЗРЯДНЫЕ МЕТАЛЛОГАЛОГЕННЫЕ И КСЕНОНОВЫЕ ЛАМПЫ

Особенностью металлогалогенных источников света является скорректированная спектральная характеристика. Коррекция достигается путём добавления в содержимое горелки кроме паров ртути специальных добавок — галогенидов некоторых металлов (йодид натрия и скандия).

Благодаря добавке галогенидов происходит заполнение провалов в области красного и жёлтого цветов, свойственным характеристикам ртутного излучения.

В ксеноновых лампах излучающей средой является ксенон, находящийся в колбе под высоким давлением, которое может достигать в некоторых типах ламп 25 атм. Колбы таких источников изготавливаются из кварцевого стекла и даже из сапфира. Ксеноновые газоразрядные лампы дают очень яркое белое свечение, близкое по спектру к дневному свету.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Схемы подключения

Лампа, состоящая из четырех электродов, подключается последовательно с дросселем. После соединения дросселя и ДРЛ к ним подается напряжение сети. При использовании дросселя не имеет значения полярность, поскольку его основное предназначение — стабилизация работы осветительного прибора. Дроссель должен соответствовать заданной мощности лампы. При добавлении в схему конденсатора достигается экономия электричества и становится возможной регулировка реактивной мощности.

Схема подключения через дроссель

Функция дросселя — уменьшение значения тока, необходимого для работы источника света. При отсутствии дросселя лампа перегорает из-за большого напряжения. Элементы соединяются последовательно.

Схема подключения без дросселя

Существует отдельная технология, применяемая для подключения ДРЛ без дросселя. Идеальным вариантом станет приобретение заводской ДРЛ, для которой не нужен дроссель. Изделие дополнено спиралью, работающей как обычный стабилизатор и разбавляющей световой поток.

Также к схеме может быть подключена обычная лампочка накаливания, мощность которой сопоставима с ДРЛ. Она выполняет функцию резистора, на выходе понижающего напряжение.

К схеме можно добавить один, два и более конденсаторов

Это актуально при соблюдении важного условия: следует с высокой точностью подсчитать ток, который они выдадут на выходе

Схема включения люминисцентной лампы без подогрева электродов (instant start)

Эта схема стала использоваться в последнее время. В ней зажигаение лампы производится подачей высоковольтного импульса на электроды лампы. В этой схеме используется специальный балласт. который может быть рассчитан на несколько ламп.

Отличительной внешней особенностью подобных ламп и балласта является наличие только одного электрода с каждой стороны лампы, вместо двух.

Достоинством такой схемы включения является меньшее потребление мощности балластом (1-2 на лампу) по сравнению с другими магнитными балластами, возможность независимого параллельного включения ламп (обычно в схеме с preheat, rapid start балластами выход одной лампы из строя приводит к тому, что остальные перестают гореть), возможностью более удаленной установки балласта от лампы (для preheat, rapid start обычно длина провода от балласта до лампы не должна превышать метр, хотя есть и специальные балласты)
