Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Автономная газификация

Концепция участия «Газпрома» в газификации регионов России подразумевает дифференцированный подход к газификации с учетом наличия в регионах запасов природного газа и развития имеющихся , а также возможность использования альтернативных энергоносителей, включая сжиженный и компримированный природный газ (СПГ и КПГ), сжиженный углеводородный газ (СУГ).

Особое внимание при этом уделяется газификации небольших и удаленных от магистральных газопроводов населенных пунктов, что особенно важно для сельской местности. В 2014 году «Газпромом» реализован первый проект автономной газификации — построен комплекс СПГ в Пермском крае. В состав комплекса вошли мини-завод по производству СПГ в д. Канюсята (Карагайский район), а также три станции приема, хранения и регазификации природного газа

Производительность комплекса составляет 19 млн куб. м газа в год

В состав комплекса вошли мини-завод по производству СПГ в д. Канюсята (Карагайский район), а также три станции приема, хранения и регазификации природного газа. Производительность комплекса составляет 19 млн куб. м газа в год

В 2014 году «Газпромом» реализован первый проект автономной газификации — построен комплекс СПГ в Пермском крае. В состав комплекса вошли мини-завод по производству СПГ в д. Канюсята (Карагайский район), а также три станции приема, хранения и регазификации природного газа. Производительность комплекса составляет 19 млн куб. м газа в год.

Комплекс СПГ в Пермском крае

Увеличенная фотография (JPG, 405,4 КБ)

В Томской области продолжается реализация проекта по строительству шести объектов: малотоннажного комплекса по сжижению природного газа мощностью 7 т в час и пяти станций приема, хранения и регазификации.

Составляющие автономной газификации предприятия

Газификация предусматривает создание на объекте полноценной системы, способной хранить, доставлять и распределять топливо между потребителями. Несмотря на достаточно высокую сложность, подобный комплекс может быть установлен и подключен быстро и без использования сложного строительного оборудования. Составляющие системы автономной газификации объекта промышленного назначения:

  • газгольдер — особо прочный резервуар для длительного хранения топлива, который устанавливается на железобетонной плите или другом стабильном основании;
  • система газопроводов, обеспечивающих бесперебойную подачу топлива из резервуара к потребителям;
  • арматура, выполняющая предохранительные, регулирующие и запорные функции. Как правило, в состав системы входят регуляторы давления, клапаны и краны;
  • аппаратура, отслеживающая давление, температуру, уровень наполнения газгольдера и прочие критичные характеристики;
  • устройство анодно-катодной защиты, сборник конденсата и другие устройства, повышающие надежность и эффективность системы.
ПроизводительностьОбеспечит потребление газом котлов, доЭлектропитаниеВес, кгЦена
10 кг/час UNI130 кВт50 Гц/до 1,7 Вт/230 В281210
15 кг/час UNI200 кВт50 Гц/до 2,6 Вт/230 В321265
20 кг/час UNI250 кВт50 Гц/до 3,4 Вт/230 В341485
25 кг/час UNI325 кВт50 Гц/до 4,2 Вт/230 В361595
30 кг/час UNI380 кВт50 Гц/до 4,2 Вт/230 В381650
20 кг/час250 кВт50 Гц/до 3,4 Вт/230 В342200
25 кг/час325 кВт50 Гц/до 4,2 Вт/230 В362530
30 кг/час380 кВт50 Гц/до 4,2 Вт/230 В383080
50 кг/час650 кВт50 Гц/8,5 кВт/400 В455170
60 кг/час750 кВт50 Гц/10,2 кВт/400 В605720
70 кг/час910 кВт50 Гц/11,9 кВт/400 В656490
80 кг/час1000 кВт50 Гц/13 кВт/400 В907260
100 кг/час1300 кВт50 Гц/18 кВт/400 В1208646
120 кг/час1500 кВт50 Гц/18 кВт/400 В1209350
160 кг/час2000 кВт50 Гц/26 кВт/400 В12010857
180 кг/час2350 кВт50 Гц/33 кВт/400 В12012188
200 кг/часдо 2600 кВт50 Гц/33 кВт/400 В14014465
240 кг/часдо 3100 кВт50 Гц/40,8 кВт/400 В16515620
280 кг/часДо 3640 кВт50 Гц/47,6 кВт/400 В21017050

Этапы газификации предприятия

Этап 1: Подготовка проекта

На первом этапе необходимо провести детальное исследование и анализ предприятия, чтобы определить его потребности в газификации и подобрать наиболее подходящую систему. Также на этом этапе проводится подготовка технического задания и сметы расходов.

Этап 2: Разработка проекта

На этом этапе специалисты разрабатывают проект газификации, включающий в себя сетевую и технологическую части. В проектной документации определяются требования к системе газоснабжения, проводятся расчеты и разрабатывается схема подключения.

Этап 3: Согласование проекта и получение разрешений

На данном этапе проект согласовывается с соответствующими органами и получаются все необходимые разрешения для выполнения работ по газификации предприятия.

Этап 4: Подготовка объекта к газификации

На этом этапе проводятся работы по подготовке объекта к газификации, включающие в себя монтаж необходимых коммуникаций, проведение испытаний и наладку оборудования.

Этап 5: Запуск и наладка системы

На последнем этапе проводится запуск и наладка системы газоснабжения предприятия. После успешной наладки системы предприятие готово к полноценному использованию газа и получению всех его преимуществ.

Подготовка исходных данных и проектирование

Первым шагом в подготовке исходных данных является проведение технического аудита промышленного объекта. Это позволяет определить потребности в газе, а также выявить особенности объекта, которые могут влиять на выбор и конфигурацию системы газоснабжения.

На основе результатов аудита проводится проектирование системы газификации. При этом необходимо учесть различные факторы, такие как потребление газа на предприятии, особенности технологических процессов, давление и расход газа, а также требования безопасности и энергоэффективности. В процессе проектирования определяется оптимальная конфигурация системы, выбираются необходимые оборудование и компоненты.

Очень важным этапом является также разработка проектно-сметной документации. В состав документации входят схемы газоснабжения, техническое описание оборудования, расчеты и прогнозы эксплуатационных показателей системы. Эта документация служит основой для проведения строительно-монтажных работ и закупки необходимого оборудования.

Жилые комплексы

ООО «СтройГаз» производит газификацию многоквартирных жилых комплексов. Мы проектируем, строим и обслуживаем системы газораспределения многоквартирных жилых домов.
Наша компания проводит весь комплекс мероприятий по газификации многоквартирных домов.

Для получения технических условий на котельные для ЖК и домов нужно подготовить, прежде всего, теплотехнический расчет годового потребления тепла и топлива.

В этом расчете указывается объем и габариты помещения, которое необходимо отопить, а также материал, из которого изготовлены стены помещения. Далее по
специальной методике рассчитывается необходимое количество тепла и топлива для нужд объекта.

Мы занимаемся подготовкой всех необходимых расчетов для получения документов на котельные для обслуживания жилищных комплексов, а также для получения
технических условий на котельные многоквартирных домов. Специалисты ООО «СтройГаз», профессионально выполняют расчеты потребления тепла и топлива, расчеты
нагрузок, а также согласовывают и обеспечивают выгодный клиенту подбор основного оборудования.

Специалисты компании выполняют все проектные и предпроектные работы, уровень которых соответствует высоким требованиям безопасности, компетентности и
экономии времени. Представляя полный отчет о своих действиях, мы открыто подходим к решению любых, даже самых сложных вопросов, связанных в конкретном
случае с проектированием котельных для жилых комплексов и многоквартирных домов.

К предпроектной подготовке можно отнести, прежде всего, выбор основного оборудования, соответствующего мощностным требованиям газовой котельной дома или
жилого комплекса. По итогу данного мероприятия осуществляются дальнейшие расчеты потребления тепла и топлива. Переходя непосредственно к созданию проекта к
отельной жилого комплекса нужно отметить, что это в первую очередь предполагает создание общей пояснительной записки. В ней указывается оборудование газовой
котельной для многоквартирных домов ЖК. Весь перечень оснащения в обязательном порядке наш специалист согласовывает с заказчиком.

Газопроводы, предназначенные для многоквартирных домов, требуют дополнительной ответственности. Представляя полный отчет о своих действиях, мы открыто
подходим к решению любых вопросов, связанных с выполнением газификации многоквартирного дома. Уровень строительных и монтажных работ нашей компании
контролируется вышестоящими органами на соответствие всем стандартам безопасности.

Большинство подготовительных мероприятий, связанных с монтажом газопровода для многоквартирного дома, сопряжены с проектированием и оформлением сопутствующей
документации на газификацию. Требуется, прежде всего следующее:

  • наличие согласованного проекта в полном объеме;
  • разрешение на строительство;
  • экспертиза проекта;
  • ордер на проведение земляных работ (при необходимости таковых).

Переходя непосредственно к строительно-монтажным работам при газификации многоквартирного дома, отметим также следующие моменты. Монтаж будет осуществляться по
«Правилам подключения (технологического присоединения) объектов капитального строительства к сетям газораспределения» утвержденным Постановлением Правительства РФ от
30.12.2013 № 1314. Застройщик – лицо, правообладатель земельного участка, самостоятельно осуществляет строительство на принадлежащем ему участке
сети газопотребления: от красной линии (точки подключения) до газопотребляющих приборов, а Исполнитель – газораспределительная организация
(ГРО), владелец сети газораспределения, осуществляющее строительство сети газораспределения включительно до красной линии (точки подключения).

Газификация за пределами России

«Газпром» принимает непосредственное участие в развитии газораспределительных систем Армении и Кыргызстана через свои дочерние предприятия — ЗАО «Газпром Армения» и ОсОО «Газпром Кыргызстан».

«Газпром Армения» — один из лидеров энергетической отрасли Армении. В Армении природным газом пользуются 636 населенных пунктов, уровень газификации республики достигает 96%.

Газораспределительная станция «Бентонит» в Армении

Увеличенная фотография (JPG, 888 КБ)

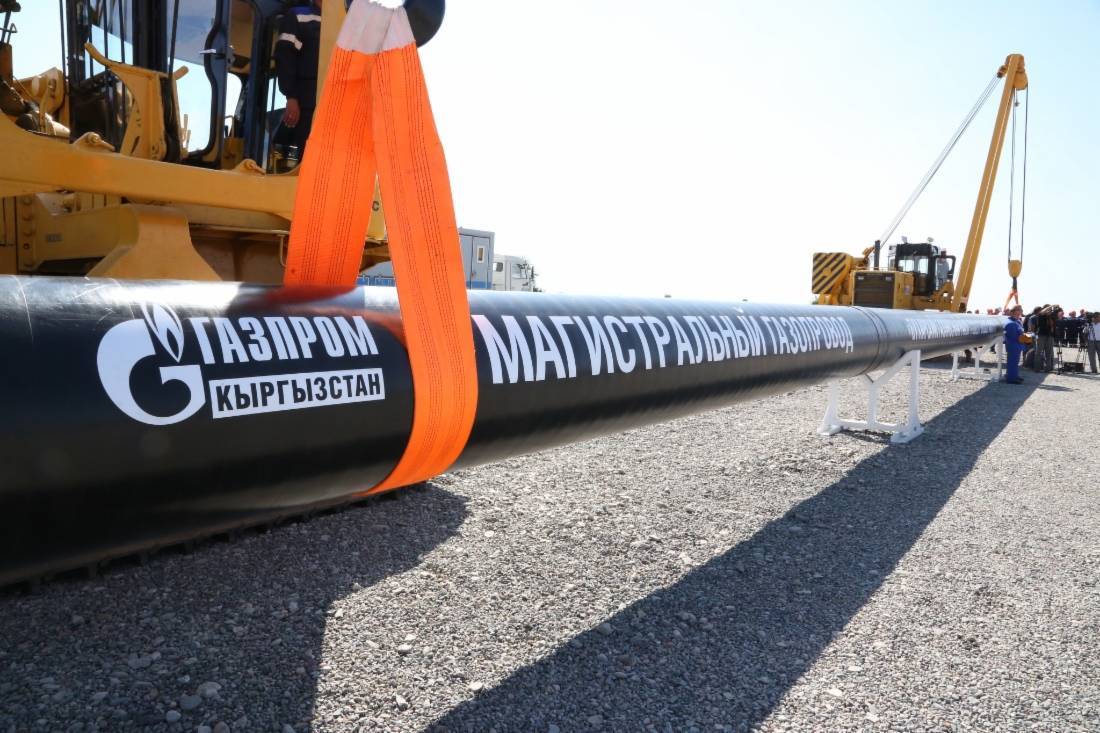

В рамках реализации программы развития газоснабжения и газификации Кыргызстана до 2030 года планируется газифицировать более 400 населенных пунктов и 845 тыс. квартир. Уровень газификации республики возрастет с 22% до 60%.

Увеличенная фотография (JPG, 808,3 КБ)

Цены на газификацию «под ключ»:

ПлощадьЦены
KADATECKADATEC PROFAS
80 кв.м.от 198 000 руб.от 218 000 руб.от 268 000 руб.
100 кв.м.от 208 000 руб.от 228 000 руб.от 278 000 руб.
120 кв.м.от 218 000 руб.от 238 000 руб.от 288 000 руб.
150 кв.м.от 238 000 руб.от 258 000 руб.от 308 000 руб.
200 кв.м.от 278 000 руб.от 298 000 руб.от 348 000 руб.
250 кв.м.от 298 000 руб.от 318 000 руб.от 368 000 руб.
320 кв.м.от 348 000 руб.от 368 000 руб.от 418 000 руб.
400 кв.м.от 378 000 руб.от 398 000 руб.от 448 000 руб.
460 кв.м.от 428 000 руб.от 448 000 руб.от 498 000 руб.
600 кв.м.от 528 000 руб.от 548 000 руб.от 598 000 руб.
800 кв.м.от 568 000 руб.от 588 000 руб.от 638 000 руб.
1000 кв.м.от 698 000 руб.от 718 000 руб.от 768 000 руб.

Автономная газификация компании

Современные технологии позволяют обеспечить надежное газоснабжение объектов, расположенных практически в любом месте. Мы предоставляем полный комплекс услуг по автономной газификации промышленных и других объектов: от разработки и согласования проекта до пусконаладочных работ и первоначальной настройки. Используем сертифицированное оборудование и неукоснительно соблюдаем технику безопасности.

Какую лучше установить

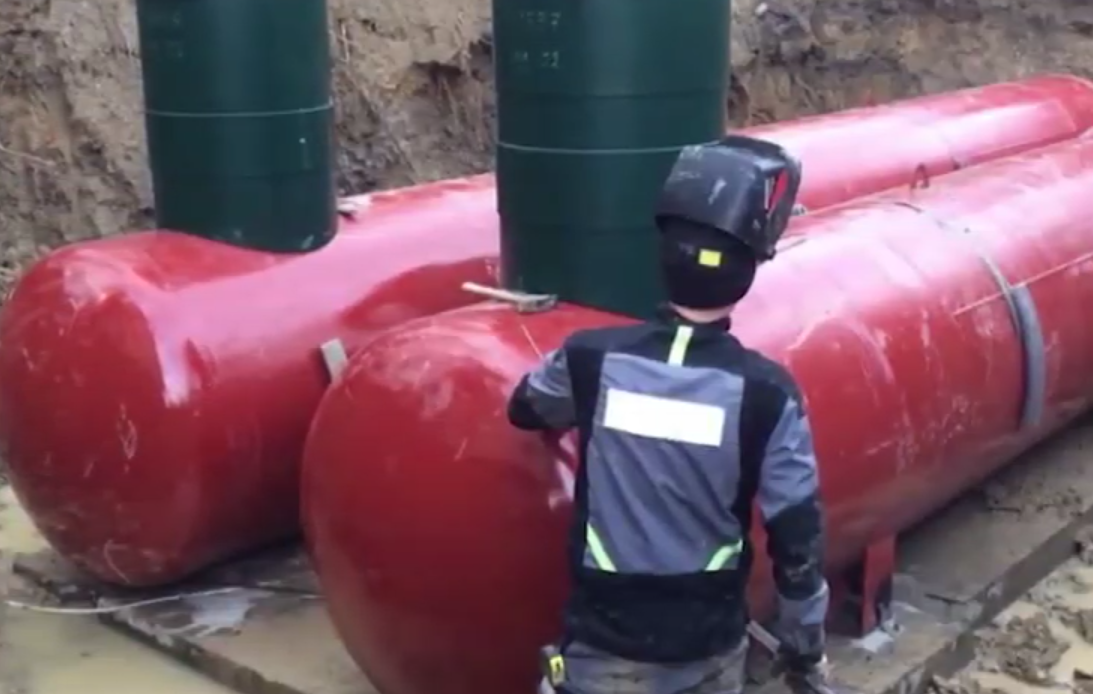

Друзья, отдельно хотим обратить ваше внимание на такой момент, что же лучше поставить: одну большую бочку 15 кубов или, например, взять 2 по 7 кубов, или  по 8 или по 6. В чем же разница, где плюсы, где минусы?

  • Во-первых, когда вы устанавливаете одну большую бочку 15-ти кубовую, вы должны понимать, что у вас должно быть место под ее установку.
  • Второй момент: у большой 15-ти кубовой бочки зеркало испарения тоже намного больше, чем у двух 7-ми кубовых бочек. А от зеркала испарения зависит количество газа, которое ёмкость будет испарять. Чем больше ёмкость, чем больше у нее зеркало, тем больше газа вы сможете получить уже на выходе.

Стоимость такой 15-ти кубовой бочки составляет с установкой примерно 500 тысяч рублей. А стоимость 7-ми кубовой бочки будет составлять примерно 230 тысяч рублей. Если 230 умножить на 2,  получается 460 тысяч. Вроде бы дешевле.

Но, чтобы эти 2 бочки у вас работали вместе одновременно, их нужно ещё дополнительно между собой соединить. Правильным языком это называется обвязать. И  эта обвязка  делается из очень дорогостоящих материалов. Когда вы всё это дело обвяжите, то установка двух 7-ми кубовых бочек вам в итоге окажется дороже, чем поставить одну большую 15-ти кубовую.

Газификация: термины и определения

Единая система газоснабжения – это технологический комплекс, контролирующийся государством и обеспечивающий проведение всех мероприятий, позволяющих гражданам и предприятиям использовать газ в качестве источника энергии. На территории России ее собственником является Газпром.

Качество газоснабжения регламентируется ст. 19 федерального закона от 31.03. 1999 N69-Ф3, который гласит, что поставки могут производиться только при соответствии требованиям и обязательной сертификации.

Специалисты отрасли оперируют различными терминами, которые не всегда понятны.

Рассмотрим основные:

  • Природный газ – полезное ископаемое, получаемое из различных источников: из газоконденсатных месторождений, как сопутствующий продукт при нефтедобыче или нефтепереработке.
  • Газораспределение – сеть, обеспечивающая транспортировку от источника к потребителю. Она включает все газопроводы и вспомогательные элементы: средства защиты, регуляторные пункты, автоматические установки распределения – до ввода на участок потребителя.
  • Газорегуляторный пункт – устройство или установка, которое увеличивает или снижает давление до заданного показателя.
  • Объекты газоснабжения – это жилищно-коммунальные или промышленные здания с возможностью газификации.
  • Вводный газопровод – отрезок трубы от блокирующей мембраны, установленной при вводе на участок до внутридомовой разводки.
  • Внутренний газопровод – внутридомовой участок, проложенный от места ввода или подвальной разводки до мест подключения приборов.
  • Газоиспользующее оборудование – любые устройства и приборы, модифицирующие газ в энергию, к ним могут относиться: котел или плита, печи, турбины, двигатели.
  • Нормативное расстояние – минимальное пространство вокруг объектов газораспределительной сети, обеспечивающее безопасность при возможной аварии.
  • Одоризация – процесс, при котором добавляют составляющую с резким специфическим запахом для предотвращения утечек.
  • Расход – объем, прошедший через сечение трубопровода в единицу времени.

СТОИМОСТЬ УСЛУГ ПО ПОЛУЧЕНИЮ ТЕХУСЛОВИЙ НА ГАЗ

Цены на услуги по получению ТУ на газ в компании «ЭНЕРГОГАЗ»:

ДЛЯ ФИЗЛИЦот 4 000 рублей*

ДЛЯ ЮРЛИЦот 35 000 рублей*

* При условии дальнейшего взаимодействияуслуга получения тех. условий на подключение газа оказываетсяБЕСПЛАТНО

Пример из реальной практики.

Газификация ДНП «Можайское Море», расположенного по адресу: Московская область, Можайский район, г.п. Можайск. В ДНП расположено 560 жилых домов.

Базовая стоимость: 45 000 руб. (в связи с дальнейшим долгосрочным взаимодействием, услуга была оказана бесплатно)

Перечень выполненных работ:

  • подготовлен пакет документов, заявления;
  • документы переданы в ГУП МО «МОСОБЛГАЗ»;
  • получение технических условий и договора на технологическое присоединение.

ПРЕИМУЩЕСТВА СОТРУДНИЧЕСТВА

1. Кратчайшие сроки выполнения благодаря богатому опыту взаимодействия со всеми газораспределительными организациями Москвы и Московской области.

2. Доступные цены, а при условиях дальнейшего сотрудничества услуга предоставляется бесплатно.

3. Гарантия положительного результата, а в случае получения отрицательного – вернем деньги.

Требования к помещениям и газопотребляющим агрегатам

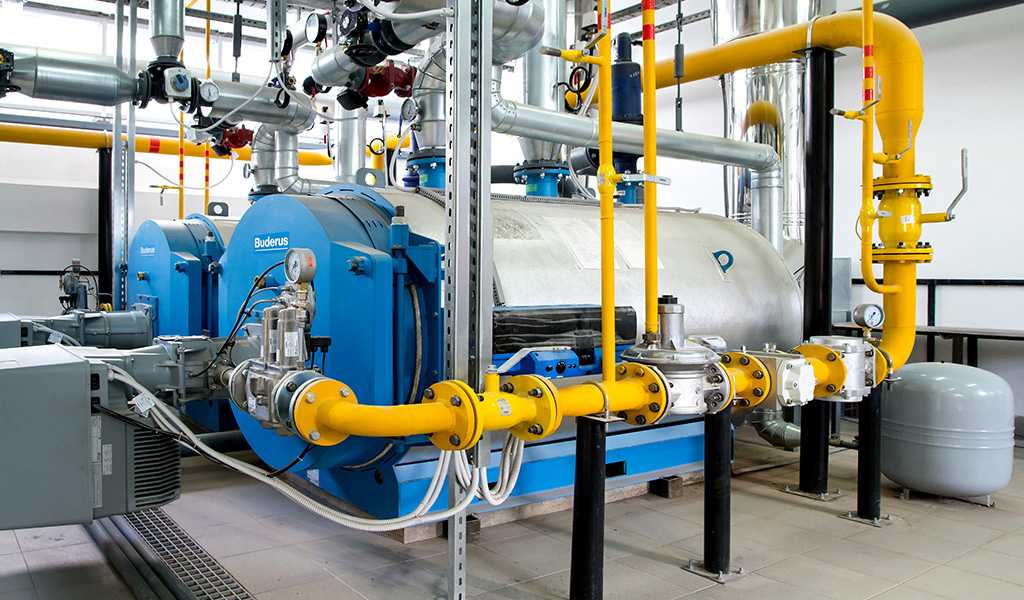

В помещения производственных цехов и котельных разрешается, как правило, подавать газ давлением 0,6 МПа.

Освещение помещений естественное в дневное время и электрическое в ночное. Оконные проемы выполняют одновременно функции взрывных клапанов, поэтому для котельных суммарная площадь остекленных проемов должна быть не менее 30 % площади одной из наибольших стен. Газовые котельные, кроме обычного рабочего, должны иметь аварийное освещение от самостоятельных источников питания.

Вентиляция котельных должна обеспечивать не менее чем трехкратный воздухообмен без учета воздуха, потребного для сгорания газа. Приток воздуха осуществляется за котлами, а вытяжка – из верхней зоны. Газовые горелки котлов и печей, изготовленные по действующим нормам, должны обеспечивать устойчивость горения в пределах регулирования допустимой тепловой нагрузки агрегата. Расстояние от передней части горелок до противоположных стен должно быть не менее 1 м. На фронтальном щитке или дверцах топок агрегатов предусмотрены смотровые отверстия, через которые производят розжиг горелок и наблюдают за их работой.

В топках, боровах и газоходах может скопиться взрывоопасная газовоздушная смесь. Для предупреждения скопления этой смеси в шиберах котлов устраивают специальные отверстия диаметром не менее 50 мм.

Для предохранения газопотребляющих агрегатов от возможного разрушения в случае взрыва в них газовоздушной смеси в стенках топки и дымоходов устанавливают взрывные клапаны. Конструкция взрывных предохранительных клапанов может быть различной. Распространение получил клапан, изображенный на рис. 2.

Рис. 2. Предохранительный взрывной клапан: 1 – мембрана; 2 – рама; 3 – дверца клапана; 4 – кладка

Клапан выполнен в виде чугунной рамы 2 с откидной дверцей на петлях. Раму заделывают в кладку 4 топки или газохода. При взрыве газовоздушной смеси дверца 3 клапана откидывается и после снижения давления в топке или газоходе закрывается. Рама изготовлена такой формы, чтобы закрытая дверца в наклонном положении прижималась к раме за счет собственной массы. Для предотвращения подсоса воздуха в топку или газоход служит асбестовая мембрана 1. При взрыве сначала разрушается асбестовая мембрана, а затем открывается дверца. Форма взрывных клапанов квадратная или круглая, так как в этом случае мембрана разрушается при наименьшем усилии взрывной волны.

Взрывные клапаны, как правило, устанавливают в тех местах, где возможно образование газовых мешков. Во избежание травмирования обслуживающего персонала взрывные клапаны оборудуют защитными кожухами или щитками. Общую площадь взрывных клапанов для топки и боровов принимают из расчета не менее 500 см2 на 1 м3 внутреннего их объема. Площадь одного клапана – не менее 0,18 м2.

Взрывные клапаны на промышленных печах и сушилках устанавливают в топках и дымоходах в зависимости от их конструкции по решению проектной организации. Площадь одного взрывного клапана должна быть не менее 0,05 м2.

Все газопотребляющие агрегаты должны иметь КИП для замера давления газа у горелок, давления воздуха в воздуховоде у горелок, разрежения в топке или борове. Если газопотребляющие агрегаты оборудованы горелками с подачей воздуха от дутьевых устройств, то они должны иметь блокирующие устройства, обеспечивающие автоматическое отключение газа при падении давления воздуха. Если агрегаты имеют дымососы, то предусматривается также соответствующая блокировка, отключающая подачу газа при остановке дымососа. Котельные агрегаты оборудуют автоматикой, прекращающей подачу газа при повышении или понижении давления газа от заданных пределов, погасании пламени горелок, нарушении разрежения, прекращении подачи воздуха в горелки.

Помещения газифицированных котельных и цехов должны быть оборудованы также соответствующими средствами пожаротушения.

Основные проблемы, которые может вызвать газификация промышленных объектов и предприятий, или населенных пунктов (поселков)

Сложности с получением необходимых разрешений и согласований. Зачастую, даже если разрешение на газификацию получено, органы, отвечающие за газификацию объекта выдают ТУ без учета желания заказчика. Точка входа (врезки) может быть удалена на значительное расстояние от объекта газификации , или для газификации коттеджного поселка якобы необходим монтаж дополнительного оборудования.
– Для проведения газификации ЛЮБОГО объекта, будь то поселок или промышленный объект, необходимо согласование собственника той земли, по которой будет проходить газовая магистраль. Зачастую собственники земли идут навстречу и газификация может идти совместно.
Работа с согласованиями позволяет зачастую получить огромную экономию по газификации коттеджного поселка , а совместная газификация нескольких расположенных рядом промышленных предприятий может сэкономить до 30% от стоимости.

На стоимость согласований необходимо обратить внимание с самого начала, когда определяется бюджет газификации промышленных объектов , коттеджных поселков и населенных пунктов. Стоимость строительства зависит как от технической (сметной) стоимости, которая складывается из затрат на материалы, оборудование, проживание рабочих, стоимость необходимых для газификации объекта машин, так и от стоимости согласований и разрешений на газификацию

Даже для общей, примерной оценки стоимости газификации промышленных объектов, коттеджных поселков и населенных пунктов всегда необходимо предоставить специалистам максимально подробную информацию об объекте, подлежащем газификации, все необходимые документы. Разработка оценки стоимости может занять несколько дней.

Очень важно, чтобы организация и специалист, работающий с Вами, полностью и в деталях понимал процесс газификации промышленных объектов, коттеджных поселков и населенных пунктов , творчески подходил к нему, перебирая все доступные варианты, работая в интересах клиента. Нельзя забывать, что при приемке газификации требования принимающих органов порой выходят не только за рамки закона, но и здравого смысла

Газификация промышленных объектов, коттеджных поселков и населенных пунктов всегда является нестандартной задачей, не предполагающей готовых решений. Очень сложно порой связать воедино и выполнить требования всех ответственных за приемку органов. Порой требуется оперативно внести и согласовать изменения в уже рабочий проект.
Компания «ГазЭнергоСтрой» уже много лет представлена на рынке газификации промышленных объектов, коттеджных поселков и населенных пунктов. Работая в основном в Москве и Подмосковье, у нас есть выполненные проекты по газификации коттеджного поселка в Ярославской области, выполнена газификация населенного пункта в Брянской области, успешно сотрудничаем по вопросам газификации с промышленными предприятиями по всей территории России.

Наш опыт, наша компетенция и наш индивидуальный подход гарантируют, что газификация Вашего коттеджного поселка или промышленного объекта закончится вводом газопровода в срок и без превышения бюджета.

Виды систем газоснабжения

Промышленные предприятия могут газифицироваться несколькими схемами, которые отличаются в зависимости от условий проектирования каждого отдельного объекта.

Применение конкретной схемы газоснабжения или сочетание и комбинация нескольких схем обуславливается индивидуальными условиями проектирования. Комбинирование схем обычно проектируется в случаях, когда потребность в газе в цехах предприятия сильно различается

Одноступенчатые системы газообеспечения проектируются в случаях, когда:

  • планируется подключение предприятия к городской газовой магистрали с низким уровнем давления;
  • предусматривается присоединение промышленного предприятия к городской газовой сети посредством центрального газорегуляторного пункта при необходимости обеспечения низкого давления в газопроводе объекта;
  • разрабатывается подключение промышленного объекта к городским сетям путем подсоединения к центральной системе через газораспределительный пункт с будущим средним уровнем давления газа в трубах.

Установка двухступенчатых систем предусматривается в следующих случаях:

  • при подсоединении цеховых газораспределительных установок промышленного объекта к городской газовой магистрали через распределительные пункты средней и низкой степени давления в цеховых газопроводах;
  • при присоединении цеховых газораспределительных установок промышленного предприятия к городской газовой сети среднего давления при среднем уровне давления в цеховых газопроводах;
  • при подсоединении цеховых газораспределительных установок к центральному газораспределительному пункту городских сетей при среднем уровне давления в межцеховых газопроводах и низком уровне давления в цеховых газопроводах;
  • при подключении цеховых газораспределительных установок к центральному газораспределительному пункту городских сетей при среднем уровне давления газа в межцеховых газопроводах и при среднем уровне давления в цеховых газопроводах.

При проектировании системы газоснабжения для отдельного промышленного предприятия инженеры часто сталкиваются с необходимостью комбинирования принципиальных схем под конкретные условия газифицируемого объекта.
