Установка фотореле
На корпусе устройства прорисована схема подключения с указанием максимальной нагрузки, поэтому перед приобретением фотореле следует просчитать мощность всех подключаемых к нему световых приборов с 20% запасом по мощности. Если нагрузка превышает возможности реле, можно использовать дополнительный 3-фазный пускатель. При этом к пускателю присоединяется осветительная линия, а само реле управляет работой пускателя.
При монтаже самого реле необходимо соблюдать несколько несложных правил:
- Не следует устанавливать датчик вблизи активных химических и горючих веществ;
- Запрещается устанавливать датчик основанием вверх или в зоне освещения светильника.
Подключение и настройка
Для начала нужно воспользоваться простой схемой подключения фотореле с силовым блоком и уличного светильника. Размещать датчик желательно в непосредственной близости с осветительным устройством. Каждому изделию прилагается инструкция, описывающая пошаговую установку и подключение. В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м.
Наличие выносного датчика не меняет последовательность монтажа. Реле крепится в нужном месте таким образом, чтобы на него падали солнечные лучи, и никакие другие объекты не становились между солнцем и изделием. Блок подключается внутри помещения рядом с электросиловой. В идеале нужно использовать устройства, которые способны самостоятельно регулировать рабочие характеристики. Впрочем, большинство моделей оснащены обычными механическими тумблерами, настраивающими порог световой чувствительности.
На корпусе качественного изделия обязательно имеются указатели, упрощающие процесс подключения и регулировки прибора. При вращении тумблера в сторону возрастания фотореле будет срабатывать быстрее и с наступлением сумерек включит фонарь. Если тумблер повернуть в другом направлении, то порог чувствительности уменьшится, что может привести к включению света только с наступлением полной темноты.
Фотореле можно собрать самостоятельно, причем сделать это довольно просто. Чтобы изделие было компактным, нужно исключить применение габаритных элементов. Не стоит брать эмиттерный повторитель в сборе, лучше всего сконструировать его из двух транзисторов для повышения входного тока.
Подключите в схему реле малой мощности, используемое в качестве транзисторного каскада. Чтобы исключить воздействие обратного тока, нужно воспользоваться диодами, проводящими электричество исключительно в одном направлении. Согласно простой истине, если напряжение повышается, изделие становится более чувствительным.
Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Статья по теме:
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.
Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

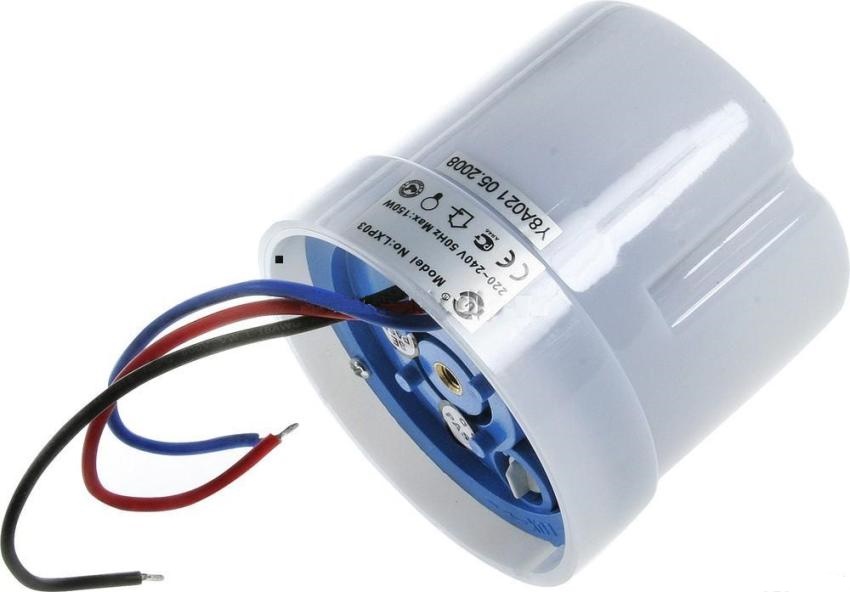

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.
Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
Виды устройств
Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.
Само фр имеет разное назначение. Желательно установить в распределительный щит шкаф отдельный автомат на этот контроллер.
Ничего необычного, — есть источник питания 24V, электромагнитное реле, транзисторный ключ, ну плюс еще детали, фоторезистор, а так же весьма просторный круглый корпус, в котором без проблем можно разместить дополнительную схему, собранную объемным монтажом. Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами.
Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой; Длительный срок службы. Принцип работы Изначально поговорим о том, как вообще работает это устройство. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. Схема фотореле и его принцип подключения в сеть чаще всего изображено на коробочке от устройства, это очень удобно, не нужно искать подходящее именно под Ваш прибор.
Фотореле и принцип его работы
Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Фото — Подключение фотореле Установка реле и заземление В случае, если в квартире, доме или на улице применяется система заземления типа TN-S либо TN-C-S, электрическая схема питается от сети трехжильным кабелем фазовый провод, нулевой, заземление.
В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий. Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается.
Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Выход типа ионизации или фотоэлемента зависит от числа электронов на аноде.
А знание принципа работы устройства позволит совершить правильный выбор. Применение мощного прибора QLT даёт возможность подключать к собранному устройству нагрузку с мощностью до Вт. До 10 А работает коммутируемая цепь А нагрузка подключается параллельно питанию схемы реле времени.
Схемы подключения фотореле для уличного освещения
Назначение фотореле для уличного освещения — подавать питание при наступлении темноты и отключать его на рассвете. То есть это своего рода выключатель, только вместо клавиши в нем установлен светочувствительный элемент. Потому схема его подключения аналогична: на фотореле подается фаза, снимается с его выходов и подается на светильники или группу фонарей.
Самый простой случай — схема подключения фотореле к фонарю
Так как фотореле для работы также необходимо питание, на соответствующие контакты подается ноль, желательно также подключить заземление.
Как уже говорили раньше, подбирать фотореле надо по мощности подключаемой нагрузки. Но наблюдается одна закономерность: с увеличением мощности цены возрастают значительно. Для экономии можно подавать питание не через фотореле, а через магнитный пускатель. Он предназначен для частого включения/отключения питания, а также с его помощью можно подключить питание с использованием светочувствительного элемента с малой подключаемой нагрузкой. По сути, он включает только магнитный пускатель, потому в расчет берут только его потребляемую мощность. А к выводам магнитного пускателя можно подключать и мощную нагрузку.
Схема автоматизации освещения двора с использованием фотореле и магнитного пускателя (контактора)
Если кроме датчика день/ночь надо еще подключить таймер или датчик движения, их ставят последовательно после реле освещения. Порядок установки движение/таймер неважен.

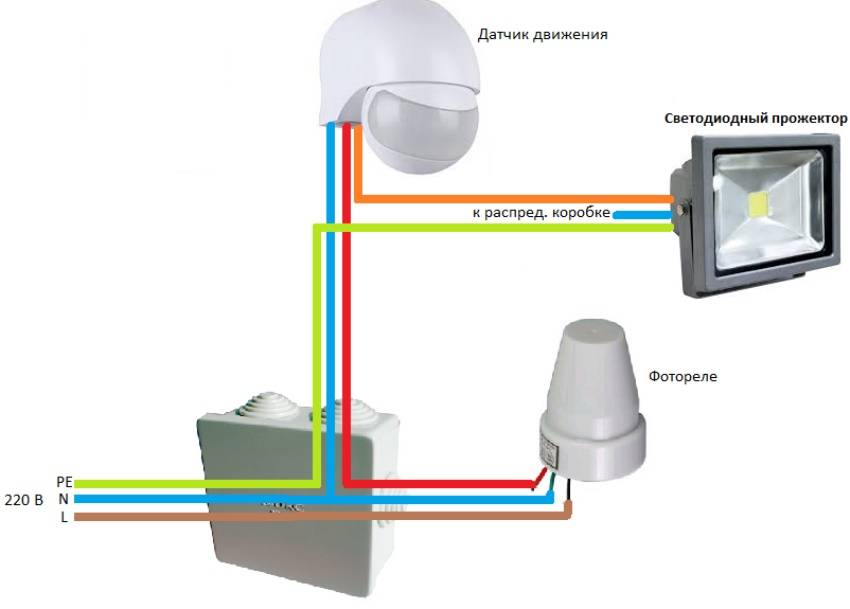

Подключение светильников через фотореле, датчик движения и таймер
Если датчик движения или таймер не нужны, их просто убираете из схемы. Она остается работоспособной.
Зачем все усложнять?

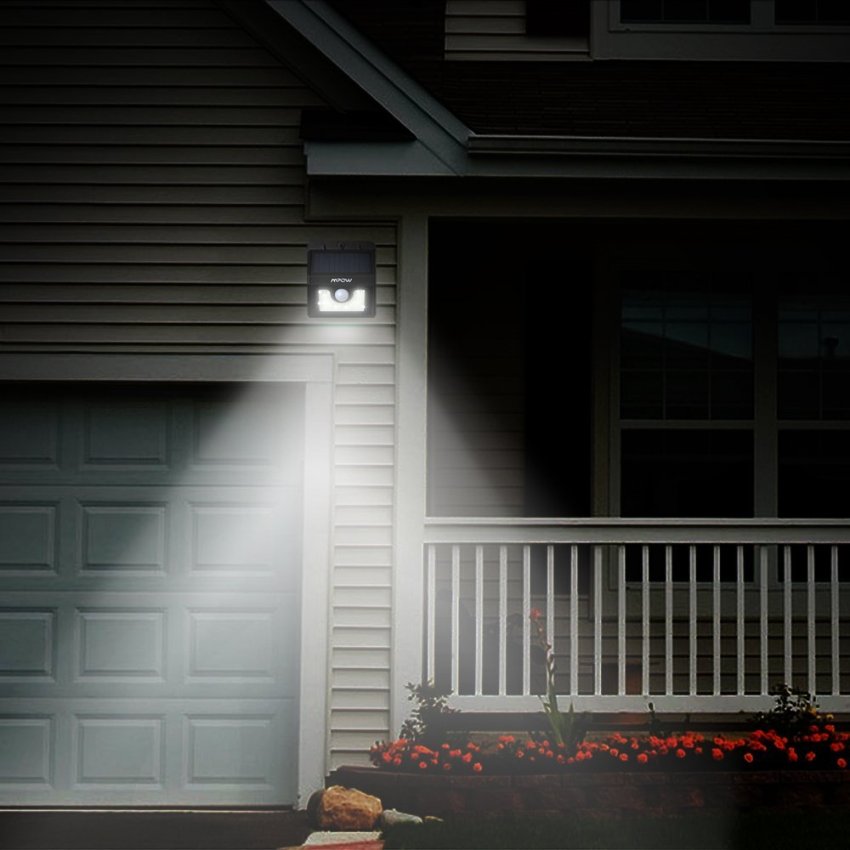

Практически каждый владелец загородного дома сталкивался с ситуацией, когда, возвращаясь поздно домой, попадал в темный-претемный двор и ориентироваться в нем было весьма затруднительно. Чтобы включить освещение, необходимо добраться до выключателя, найти его в темноте. А если он и вовсе установлен в доме? Тогда придется потратить уйму времени, чтобы найти замочную скважину и открыть дверь, а потом освещение будет уже не нужно.
Установив фото- или, как его еще называют, светореле, вы забудете о подобных проблемах. Такое устройство отвечает за автоматическое включение и отключение уличного освещения в зависимости от видимости. Причем чувствительность прибора можно настроить самостоятельно. По его сигналу фонари могут включаться даже просто в пасмурную погоду или когда уже наступит кромешная темнота, а отключаться с первыми лучами солнца. Также к нему можно подключать и систему полива, чтобы лужайка во дворе орошалась каждую ночь без вашего участия.
Фотореле для уличного освещения
Подобное изобретение станет неотъемлемым элементом умного дома, жизнь в котором намного комфортнее. Правильно настроенное светореле позволит экономить электроэнергию и ваш семейный бюджет. К плюсам можно отнести и охранную функцию, ведь даже если никого не будет дома, свет все равно автоматически включится и вероятность того, что кто-то захочет похозяйничать на вашем участке, значительно снижается.
Чтобы схема работы стала чуть понятнее, нужно разобраться с терминологией. Реле означает переключатель. А вот по префиксу «фото» нам становится понятно, что срабатывает это устройство в зависимости от степени освещенности. Рассмотрим более подробно назначение каждого элемента этого прибора.
Схема работы фотореле
Состоит светореле из прочного корпуса, электронной платы и датчика. В качестве последнего чаще всего используют фототранзисторы или фотодиоды. Они вырабатывают и передают электрические сигналы на плату, напряжение этих импульсов зависит от степени освещенности. Как только на улице стало темнее, напряжение становится меньше, чем задано в настройках прибора, он сразу срабатывает и замыкает электрическую цепь уличного освещения. Утром, с появлением солнца, уровень посылаемых сигналов опять возвращается в прежние пределы, и прибор автоматически обесточивает светильники.
Рассмотрение цен на фотореле для уличного освещения
Для организации серьезного освещения лучше всего приобрести готовые изделия в магазине, тем более что они вполне доступны многим потребителям. В зависимости от мощности и функциональных возможностей цены на них могут несколько колебаться.
Аналоговое фотореле ФР-24 для низкого напряжения
В таблице рассматриваются одни из самых популярных моделей, которые смогут приобрести даже потребители с небольшими доходами.
| Изображение | Модель | Цена, руб. |
|---|---|---|
| Camelion LXP-01 | 284 | |
| Technolight 6A LXP01 | 238 | |
| TDMSQ0324-0003 468 | 468 | |
| TDM SQ0324-0025 | 619 | |
| Orbis ORBILUX IP55 OB132012 2457 | 2 457 | |
| Orbis VEGA IP54 OB131712 | 2 544 |
Регулировка работы
В зависимости от комплектации регулировка различных приборов несколько отличается. Разберем наиболее распространенные случаи:
- Простое фотореле. Обычно на задней панели имеется ручка, способная вращаться по кругу и знаки плюс и минус. Если ближе к плюсу, то включаться лампа будет и при легких сумерках, чем ближе к минусу, тем темнее должно быть на улице для срабатывания;
- С таймером. Позволяет задать временной промежуток, который сократит время работы или позволит работать лампе даже некоторое время утром. Сейчас используются электронные дисплеи, которые позволят с помощью инструкции быстро разобраться со всеми нюансами;
- Детектор движения. Здесь можно выставить порог чувствительности. На максимальном значении реакция возможна даже на птичку, при минимальном положении незамеченной пройдет и средних размеров собака.
Выбор и характеристики устройства
Первым делом при выборе прибора необходимо обратить внимание на напряжение, с которым в дальнейшем устройство станет работать. Здесь выбирать приходится из 12 и 220-В моделей
Следующей характеристикой для приспособления уличного освещения выступает класс защиты. В связи с тем, что гаджет станет функционировать непосредственно на улице, то и уровень защиты не должен опускаться ниже IP44. При этом значение класса, как таковое, может быть выше, но не ниже. На деле же подобное значение указывает на то, что под корпус фотореле не смогут проникнуть элементы крупнее одного миллиметра в диаметре. Помимо этого, данный класс защиты гарантирует устойчивость устройства по отношению к воде и брызгам.
Не менее важным моментом при выборе модели является и температурный режим, характерный для вашей домашней области. В этом случае стоит подбирать приспособления с температурным режимом работы выше, нежели средние показатели в вашем регионе, причем как в теплое, так и холодное время года.
Кроме очевидных нюансов, важно осуществлять выбор и по предполагаемому току нагрузки и используемым для освещения ламп. Разумеется, производители позаботились, чтобы уличный девайс был способен выдерживать и большую нагрузку, однако тут возможны определенные проблемы в работе светильника
Исходя из этого, правильнее выбирать модели хоть с небольшим запасом по нагрузке.
Перечисленные особенности можно отнести к числу основных, их непременно стоит учитывать при выборе фотореле для уличного освещения. Далее пойдут дополнительные менее важные нюансы.
Некоторые производители оснащают свои устройства возможностью настраивать порог срабатывания. Таким образом пользователь может самостоятельно более точно выставить чувствительность прибора, сделав ее менее или, наоборот, более высокой.
Не упускайте из внимания пределы возможной регулировки чувствительности сенсоров. В разных моделях эти показатели могут сильно различаться, к примеру, фотоэлемент Р02 способен предложить покупателю диапазон чувствительности в пределах 10-100 Лк, в то время как белорусский фотореле AWZ-30 ограничивается значениями 2-100 Лк.
Избежать ложного включения уличного освещения можно за счет выставления задержки для срабатывания. Например, при минимальном значении фотореле может отключить свет при попадании на датчик света от проезжающей мимо машины. С 5-10 секундной задержкой подобный вещей не произойдет.
Виды фотореле для уличного освещения
Существует несколько основных разновидностей этого полезного изобретения:
- Простое фотореле. Устройство состоит из выносного или внутреннего датчика и непосредственно реле. Есть возможность менять порог чувствительности. Прибор будет регулировать уличное освещение только в зависимости от потока попадающих световых лучей. Никакие иные характеристики в расчет не принимаются;
- Комбинированное фотореле. Принцип работы самого датчика не меняется, но добавляется электронная плата или механические переключатели, позволяющие задавать более сложные варианты включения электроэнергии. Сегодня такие световые реле встречаются чаще, поэтому можно выделить несколько основных их разновидностей:
- Наличие совмещенного датчика движения. Наиболее часто встречающийся не только у нас, но и за рубежом вариант. При обнаружении движения лампа включается на заданный промежуток времени, а фотореле не дает прибору включаться при достаточной освещенности. Таким образом, происходит существенная экономия электроэнергии без потери качества работы. Часто используется во дворах или подъездах;
- Встроенный таймер. Световой датчик срабатывает при недостаточном попадании на него солнечных лучей, но таймер блокирует включение до наступления заданных параметров времени. Так можно заставить гореть лампу ночью до 12 например или с 21. Сложные таймеры с наличием памяти и платы позволяют задать программу на разные времена года или создать разный режим работы на дни недели;
- Функция программирования. Обычно в таких изделиях совмещено все, что только возможно, что позволяет задавать сложнейшие циклы включения. Для бытовых нужд такое чудо техники навряд ли пригодится, но специализированные лаборатории или военные объекты закрытого типа пользуются подобными фотореле довольно охотно.
Чем сложнее устройство, тем больше его цена. Пропорционально количеству составляющих растет риск поломки. Поэтому гнаться за дорогими фотореле с массой функций смысла нет, нужно ориентироваться только на свои потребности.
При обнаружении движения лампа включается на заданный промежуток времени, а фотореле не дает прибору включаться при достаточной освещенности
Подбор фотореле для освещения на улице
Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.
Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.
Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.
Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.
Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего
По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:
- однофазные (бытовые, под сеть 220 В);
- трехфазные (для сетей 380 В).
Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.
Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.
Технические параметры – на что смотреть
Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.
Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.
Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.
Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.
Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.
При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя
И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.
Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.
Важны ли дополнительные функции
Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.
Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать
Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.
Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.
