Проводка в каркасном доме своими руками — пошаговая инструкция

Введение проводов в жилой деревянный дом

Безопасность электропроводки во многом зависит от соблюдения всех правил безопасности, а начинать надо с правильного введения проводов внутрь дома. Существует два способа введения проводов:

• воздушный
• подземный

При воздушном способе провода идут от столбов по воздуху и проникают в дом, как правило, в чердачном помещении. Что для проведения такой проводки необходимо знать? Во-первых, провода должна быть надежно защищены, желательно, чтобы они шли в металлической трубе. Во-вторых, место входа в дом, как правило, располагается среди сырых досок чердака, а значит это место повышенной пожарной опасности. Чтобы избежать возгорания, в первую очередь надо укрепить провод на месте запуска его в дом специальной гильзой.

Воздушный способ проводки электричества к дому

В старых домах можно увидеть, что место входа электропроводки укреплено куском резинового шланга. Однако этот способ, несмотря на дешевизну, является крайне опасным. Резина содержит в себе материалы, которые крайне легко возгораются – например, некоторый процент такого углерода, как сажа. Со временем появляется участки электропроводимости, и повышается вероятность возгорания.

Подземный способ заводки кабеля в каркасный дом считается более безопасным, так как провода залегают под землей и не подвергаются внешним механическим воздействиям. Они не могут быть оборваны ветром, что в нашем климате встречается часто, не могут быть повреждены падающим деревом или веткой.

Подземный ввод кабеля в дом через фундамент

Столб с кабелем должен располагаться на глубине около метра, минимум 0,8 м. Это место должно быть обозначено табличками, чтобы исключить повреждение провода под землей во время земляных работ. Провода впускают в каркасном доме через фундамент, и также место их входа укрепляют гильзой из металла. Естественно, провода должны быть защищены трубкой из огнеупорного пластика. Металлическая не подойдет, так как в земле из-за влажности может возникнуть ржавчина.

Подземную проводку проще класть во время строительства. Если дом уже возведен, то гораздо проще и дешевле сделать воздушную.

При проведении воздушной проводки важно соблюдать следующие параметры:

• расстояние от земли до проводов должно быть не более 15 метров
• расстояние между столбами-опорами не должно быть более 15 метров
• расстояние между последним столбом и домом должно быть не более 10 метров
• запуск проводов в дом должен быть на высоте не менее 2,75 метра

Провода, которые идут от столба к дому, должны иметь сечение 16мм, это обеспечивает срок их работы 25 лет. Они также носят название СИП-провода, имеют прочную оболочку, устойчивую к перепадам температур и инфракрасному излучению. Однако такие провода в дом не заводятся, так как по стандарту в деревянные дома проводка делается только из медных проводов. При этом кабели с алюминиевой токопроводной частью запрещены в применении в каркасных домах.

Схема подводки СИП кабеля

Обратите внимание на кабель ВВГнг, который отключается повышенной пожарной безопасностью. Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства. Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства

Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства.

Планирование

Монтаж электросети в доме всегда начинается с планирования и составления схемы. На этот этап часто обращают мало внимания, но он не менее важен, чем сами работы по обустройству электропроводки.

При планировании учитывают два важнейших момента:

1. Планировку самого дома;
2. Необходимую мощность сети.

Определяя мощность, хорошо продумывают, какие приборы будут использоваться в быту. Если освещение не потребляет много электроэнергии, то, например, насосы потребуют уже заметных мощностей сети. Смотря и на то, как потребители электричества будут распределены по помещениям.

Планировка дома играет важную роль, поскольку разные помещения предназначены для различного использования, и, соответственно, в них надо проводить различную проводку.

Необходимо планировать всё так, чтобы электросетью было удобно пользоваться. Например, в главной жилой комнате предусматривают столько розеток, чтобы можно было подключить всю технику, и ещё остались свободные для временного пользования.

От выбора мощности и распределения потребителей по типам зависит расположение распределительных щитков и защитных устройств, их количество.

Благодаря правильно составленной схеме, можно будет легко рассчитать количество необходимых материалов и их тип, в частности — марки кабелей, их сечение и количество жил. Это избавит от ненужных трат.

Ввод в дом

Ввод силового кабеля в дом Ввод силового кабеля в дом может производиться путем его прокладки по воздуху или под землей. Исходя из этого делаются отверстия в потолочной плите или в цоколе. При подводке по воздуху между строением и столбом протягивается стальной трос и уже к нему на клипсах подвешивается провод. Если выбран подземный вариант, предварительно в траншею укладывается труба, в которую протягивается кабель. Это предотвратит его разрыв при пучении грунта. В месте входа проводки в дом вставляется гибкий переходник из стали.

В соответствии со СНиП линия сначала заводится на счетчик, который устанавливается снаружи. Для защиты от влияния окружающей среды счетчик размещается в герметичном ящике с окошком. После счетчика устанавливается пакетный выключатель, который прервет подачу энергию при возникновении нештатных ситуаций на линии.

Способы прокладки

Рассмотрим основные способы прокладки электрического кабеля в каркасном доме.

Наружная

Наружный монтаж электрического кабеля в каркасном доме можно выполнить самостоятельно. Есть несколько вариантов.

Открытый кабель

При обустройстве данной проводки используется жесткий провод с двойной/тройной изоляцией из материалов, не поддерживающих горение. Чтобы закрепить линию на стенах, установите специальные скобы. Для снижения вероятности возгорания между кабелем и деревянной стеной следует разместить подложку из асбеста или металла. Ее ширина напрямую зависит от толщины кабеля и делается на 20 мм больше (линия прокладывается прямо посередине).

Наружная проводка в каркасном доме

Электротехнические трубы

Электрические провода можно спрятать в специальные гофрированные трубы, сделанные из негорючих материалов. Они способны выдерживать высокие температуры, а диаметр позволяет размещать внутри несколько кабелей. При помощи особых клипс труба фиксируется на деревянных стенах здания.

Проводка занимает минимум свободного пространства, повышается электрическая и пожарная безопасность, снижается риск механических повреждений при эксплуатации. Однако вновь можно говорить о неэстетичности, связанной с неопрятным внешним видом металлических труб. Они же будут притягивать с улицы пыль и грязь.

Укладка провода в электротехнических трубах

Кабель-каналы

Такие защитные приспособления для электрической проводки имеют более лаконичный и продуманный дизайн, чем и выигрывают у гофрированных труб. Изделия выпускаются в разной цветовой гамме, благодаря чему вписываются в любой интерьер или экстерьер. Идеально ровные кабель-каналы могут выявить потенциальный недостаток каркасного дома — кривизну стен. Но если дом построен на совесть, то этого не произойдет.

Кабель-каналы выпускаются разной расцветки и габаритных размеров. Конкретная ширина подбирается в зависимости от коммуникаций. После фиксации короба на стене, внутри укладывают кабель, а затем прячут его под крышкой.

Открытая проводка в кабель-каналах

Основной минус кабель-каналов связан с потенциальной усадкой каркасного дома, из-за чего изделия начнут трескаться. В результате придется повторно заниматься электропроводкой, менять различные компоненты. К перечисленным выше преимуществам добавим умеренную стоимость изделий и простоту монтажа.

Скрытая в обшивке проводка

В ПУЭ перечислены основные правила и рекомендации, которыми нужно руководствоваться при прокладке кабеля внутри стен или перекрытий. Выше мы писали, что скрытая проводка должна быть дополнительно защищена металлическими трубами. Труб придется покупать много, поэтому общая стоимость электрификации дома существенно возрастает. В соответствии с СП можно обойтись более бюджетным вариантом, заменив трубы гофрой или металлорукавом. Однако, если позволяют финансы, лучше не экономить.

Приобретая металлические трубы, старайтесь подбирать изделия с толщиной стенок 2–4 мм. Данная величина позволит изделиям выдерживать высокие температуры, образующиеся при коротких замыканиях. Чтобы избежать образования ржавчины, окрасьте трубы изнутри или снаружи либо купите оцинкованные элементы.

Металлические трубы для укладки кабеля

Любая электрическая проводка имеет многочисленные изгибы и прочие особенности трассы, поэтому трубы придется сваривать между собой или крепить за счет резьбы. Чтобы упростить процесс монтажа, следует отдать предпочтение медным изделиям, однако они стоят дороже оцинкованных стальных. Для защиты пластикового слоя изоляции наденьте защитные втулки на концы обрезанных труб.

Монтаж в доме

Выполнить проводку в доме своими руками при наличии минимальных познаний в электромонтаже несложно даже начинающему электрику. Сложность здесь кроется в правильном расчете сечения жил и параметров защитных устройств. Этот вопрос лучше доверить профессионалу. Если должных познаний в электротехнике нет, то проектировать электросеть себе в коттедж самостоятельно не стоит.

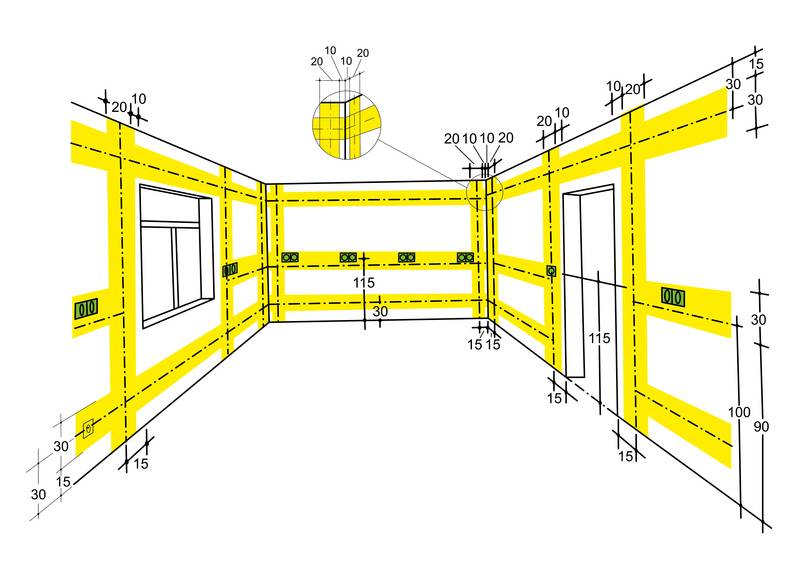

Перед монтажом проводки следует разметить местоположение электроприборов

Порядок действий

Электропроводка в каркасном доме монтируется в несколько шагов:

1. Производится разметка линий укладки проводов и мест под розетки, выключатели и распределительные коробки.
2. Собирается вводной щит с УЗО, дифавтоматами и счетчиком электроэнергии.
3. Выполняется просверливание деревянных перегородок и перекрытий в местах прохождения сквозь них кабелей.
4. По разметке укладываются защитные короба, трубы или кабель-каналы и в них протягиваются электрические провода.
5. Устанавливаются и подключаются выключатели с розетками.
6. Производится проверка сопротивления изоляции и работоспособности системы.

Выбирая провода и конструкции особое внимание уделите пожарной безопасности

Варианты соединения кабелей

Соединять проводку в каркасном доме рекомендуется с помощью пружинных или винтовых клемм. Этот вариант наиболее надежен и прост при самостоятельном монтаже. Пайку сделать сложнее, а скрутка по неопытности часто выходит не слишком долговечной.

Если провода приходится укладывать внутри стен каркасника или по ним за декором, то делать это следует исключительно с применением металлических труб. Скрытая схема электропроводки в частном доме, построенном полностью или в основном из дерева, должна реализовываться только таким образом. Использовать здесь гофры либо пластиковые трубки по нормам ПУЭ нельзя. Допустимы только трубы из стали, нержавейки или меди.

Заземление

Особое внимание должно быть уделено заземлению. Внутри дома оно делается посредством специального контура на отдельной шине в распределительном щите. А снаружи внешняя его часть выполняется в виде трех забитых в землю и соединенных вместе сваркой металлических уголков

А снаружи внешняя его часть выполняется в виде трех забитых в землю и соединенных вместе сваркой металлических уголков.

Схема расположения заземления в частном доме

Набор инструментов

Монтаж электропроводки требует специального инструмента. Если пару проводков еще можно зачистить ножичком, то при масштабных работах нужно приобрести:

1. Болгарку (угловая шлифовальная машина).
2. Перфоратор (им делают сквозные отверстия, монтажные пазы).
3. Штроборез (формирует канавки в кирпичных, бетонных и блочных стенах).
4. Съемник изоляции (чтобы зачищать концы проводов, кабелей).
5. Клещи (обжимают провода).
6. Нож для проводов.
7. Пассатижи, молоток, бокорезы, отвертки.

В качестве вспомогательных и защитных средств необходимы: хорошая стремянка, чтобы без проблем монтировать электроприборы на потолке или прокладывать кабель, респиратор, рукавицы.

РАСЧЕТ СЕЧЕНИЯ КАБЕЛЕЙ

Зачем производить расчет сечения кабелей?

С одной стороны, если взять кабель недостаточной площади сечения, то при подключении мощного электрооборудования он гарантировано перегреется и станет причиной пожара. С другой стороны, стоимость кабельной продукции напрямую зависит от количества используемого металла – толщины проводника.

Подбор сечения производится по таблицам ПУЭ по суммарной мощности или номинальной силе тока.

Расчет по силе тока более точный, так как учитывает больше факторов.

Производится по формуле: I=(P×K)/(U×cosφ), где

• P – суммарная потребляемая мощность (Вт);
• K = 0,75, коэффициент одновременного использования электрооборудования;
• U – 220 Вольт;
• cosφ для бытового электрооборудования принимается за 1.

По правилам следует принимать во внимание длину кабеля и способ прокладки – в гофре, под слоем штукатурки, открытым способом. Однако на практике распределительный электро щиток квартиры находится на столь близком расстоянии от кухни, что величиной потерь напряжения можно пренебречь.

Чаще всего электрики используют следующие типы проводов для подключения различных групп электроприборов:

Чаще всего электрики используют следующие типы проводов для подключения различных групп электроприборов:

• 3×1,5мм2 – для освещения, суммарной мощностью не более 4 кВт. Номинал защитного автомата 10А (2,3кВт);
• 3×2,5 мм2 – для розеток маломощного потребления, суммарно до 5,9 кВт. Номинал защитного автомата 16А (3,6кВт);
• 3×6 мм2 – для мощных приборов потребления (бойлер, электроплита) с максимальным показателем 10 кВт; Номинал защитного автомата 32А (7,3кВт).

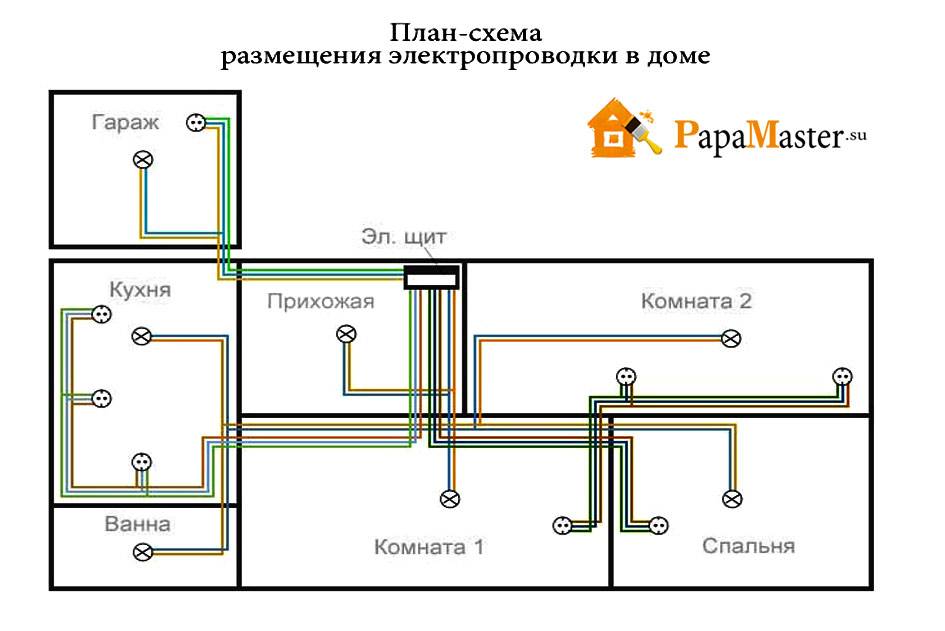

РАЗРАБОТКА СХЕМЫ ПОДКЛЮЧЕНИЯ

Создавая индивидуальную схему разводки и расположения розеток и выключателей, необходимо руководствоваться правилами разделения линий электроснабжения:

• осветительная;
• для обогрева (теплый пол);
• розеточный блок для маломощного, периодически использующегося оборудования (миксер, кухонный комбайн, тостер и т.п.). Как правило, располагается на высоте 1-1,2 м, врезается в кухонный фартук;
• розеточный блок для маломощного постоянно использующегося оборудования (вытяжка, холодильник). Могут быть использованы двойные розетки, расположенные в труднодоступном месте;
• отдельные ветви для подключения мощной бытовой техники.

Способы прокладки

Выполнить прокладку электропроводов в каркасном доме можно наружным (открытым) либо скрытым способом. Первый предполагает монтаж своими руками кабелей по стенам, а второй – внутри них. И в обоих случаях укладку придется делать с учетом конструктивных особенностей здания.

Наружная

Наружную проводку можно сделать четырьмя способами:

1. Кабель с двойной изоляцией, зафиксированный на стенах с помощью клипс либо скоб.
2. Витой провод на керамических изоляторах.
3. Силовая линия в кабель-канале или пустотелом плинтусе.
4. Электропровод в металлической либо пластиковой гофре (трубе).

Варианты проведения открытой проводки

Этот вариант дешевле и проще в самостоятельном исполнении. Потом такую внутреннюю электросеть в своем доме можно без особых проблем дополнять новыми линиями и розетками. Однако выглядит она не слишком эстетично и подвержена внешним повреждениям. Изоляцию открытого провода банально может перегрызть домашнее животное или мышь.

Открытая проводка это лучший вариант для каркасных домов

Скрытая в обшивке проводка

Скрытая электропроводка не видна, интерьер коттеджа получается более красивым. Однако стоит подобный вариант разводки дороже открытого. Плюс из-за особенностей конструкции деревянного каркасного дома сделана она может быть только путем прокладки в его стенах и межэтажных перекрытиях стальных либо медных труб. По строительным нормативам проводить электрические кабели в древесине или пенопласте без дополнительной защиты из негорючего металла нельзя категорически.

Разводка скрытым способом осуществляется еще на этапе строительства

Выбор материалов

Качество исходных материалов определяет то, насколько надежной и функциональной будет проводка

Поэтому выбору кабеля и других элементов системы электричества в доме стоит уделить особое внимание

Самым дешевым вариантом для подведения электрического тока к дому является жесткий кабель из алюминия типа СИП – это допускается, хотя лучше использовать медный провод. Но внутри вся электросеть должна быть построена из медного кабеля.

Оптимальным выбором будет провод марки NYM. Он трехжильный, что идеально подходит для однофазных сетей (один провод – фаза, другой – ноль, а третий используется для заземления).

Сечение каждой жилы имеет значение 1,5, что вполне достаточно для системы освещения. Что касается подключения розеток, то для них используют провода с сечением 2,5 кв. м, а бытовой технике и вовсе нужен кабель 4-6 кв. м в сечении.

Итак, электромонтажные работы реально сделать своими руками, особенно в каркасном доме

Важно лишь изначально иметь четкий план будущей сети в доме, закупить нужные материалы и последовательно выполнять все процессы

Если вы не уверены, что можете качественно выполнить работу, лучше довериться профессионалам, ведь именно неисправность электропроводки является самой частой причиной пожаров. И лучше заплатить больше денег за работу, чем потом переживать, что где-то при монтаже была допущена существенная ошибка.

Будете ли вы делать электропроводку самостоятельно или силами профессионалов, посмотрите, как это правильно делать в каркасном доме, в видео. Во втором случае знания пригодятся для контроля.

Достоинства и недостатки

Достоинства скрытой проводки, созданной своими руками:

• незаметна для глаз;
• ограниченное количество кислорода повышает защиту от пожара;
• электрическая безопасность;
• высокий срок эксплуатации, около 40 лет, благодаря защите от внешней среды.

Недостатки скрытой проводки, созданной своими руками:

• ограниченный доступ препятствует ремонту;
• план-проект сети нужно сохранять, так как без него будет невозможно определить местонахождение проводки;
• сложность работ при установке;
• трудоемкость ремонтных работ;
• при монтаже необходимо использовать проводники с большим сечением.

Электропроводка в каркасном доме правила

Разберем общие правила в электропроводке, которые касаются любого дома какой бы вы не строил: каркасно-щитовой, деревянный, кирпичный или какой еще.

#1 — Выбор кабельной продукции

Кабель ВВГнг-LS

Как и в любом жилом помещении должны использоваться кабели, которые не распространяют горение. К таким относятся ВВГнг (A, LS). Есть еще обозначения FRLS и др., однако первые два самые доступные и распространенные их берем за основу. Можно использовать кабели серии NYM. Кабель с таким обозначением очень хорошо зарекомендовали себя именно в деревянных домах. Если не стоит цель экономии денежных средств, то такой кабель будет удобнее применять.

NYM-кабель

Некоторые производители такие как Конкорд, Севкабель делают NYM кабель с негорючим наполнением, что качественно отличает его от плоского.

#2 — Выбор сечения провода для электропроводки

При строительстве каркасно-щитового дома и прокладки электропроводки необходимо знать с каким сечением провод использовать.

Почему выбор сечения проводника такой, а не иначе подробно расписан здесь.

Просто перечислю выбор сечения кабеля:

• Для света используем 3*1,5 мм2;
• Розетки 3*2,5 мм2;
• Варочная поверхность в однофазной сети 3*6 мм2;
• Варочная поверхность в трехфазной сети 5*2,5 мм2;
• Подключение распределительного щита 3*6 мм2 или 5*6 мм2.

#3 — Выбор автоматов защиты для распределительного щита

Какой бы хороший провод не был, если его не защитить от перегрузки, он может выйти из строя со всеми вытекающими. А если перегрузки будут незначительные, но часто, срок службы сократится в несколько раз.

А самым слабым звеном в электроцепи всегда будут розетки выключатели и соединения в распределительных коробках. Отдельная статья про выбор автоматов защиты.

Также просто перечислю номиналы автоматов защиты:

• Для света используем 10 А (хотя при нынешней системе освещение можно и меньше, так светодиоды потребляют в разы меньше);
• Розетки 16 А;
• Для варочной поверхности в однофазной сети 32 А;
• Варочная поверхность в трехфазной сети 3P 16 А;
• Для подключения распределительного щита 3P 25 А для трехфазного ввода мощность 15 кВт и 1P — 50 А для однофазного ввода мощностью 10 кВт.

#4 — Устройство заземления для дома

Обязательным условием для электрики в любом частном доме является правильно сделанный контур заземления.

А если у вас планируется подключать газовый котел, то еще необходимо и заключение электролаборатории по сопротивлению заземления.

В современных условиях можно приобрести готовый комплект заземления, взять в аренду мощный перфоратор и забить его рядом с домом. После необходимо отдельным проводом подключить к шине заземления распределительного щита.

Заводской комплект заземления

Этот вариант минимально затратный если вы не обладаете навыками электросварки и нет необходимости копать землю. Неоднократно проверенное электролабораторией заземление всегда укладывается в нормы.

Можно действовать и по старинке. Копаем равносторонний треугольник 2,5*2,5*2,5 глубиной 50 см; забиваем три металлических уголка 50*50 толщиной не менее 3,5 мм и длинной 2500 мм, затем металлической полосой 40 мм и толщиной 4 мм обвариваем по контуру. На край полосы навариваем болт М8 (М10) и соединяем проводом (10 мм2) с шиной в распределительном щите. Прокрашиваем сварные швы и закапываем.

Это все то, что касается основных правил для электропроводки в доме.

Какой тип электропроводки лучше выбрать

Для внутренних цепей рекомендуется использовать кабели с медным монолитным сердечником, алюминиевые жилы не обладают механической прочностью и не выдерживают высокие нагрузки. Число проводников во входящем кабеле зависит от количества фаз внешней сети (3 и 5 для напряжений 220 и 380 В соответственно). В таблице представлено соответствие сечения допустимой силе тока, а также указаны характеристики автоматов и максимальная мощность нагрузки при подключении к 1-фазной сети.

Сечение, мм²	Сила тока, А	Номинал автомата, А	Мощность (не более), кВт
1,5	до 19	10-16	4,1
2,5	до 27	16-20	5,9
4	до 38	25-32	8,3
6	до 46	32-40	10,1

Разработка проекта электропроводки

Организация проведения электросети от основной системы к дому или по всем помещениям каркасного здания требует тщательной подготовки. При отсутствии необходимых знаний в области электросистема лучше всего доверить работу профессиональным мастерам. В любом случае необходима разработка проекта, который чётко отражает все особенности системы.

Проектирование требует повышенного внимания

Проектирование предполагает расчёт нагрузки, определение количества и типа необходимых материалов, расположение розеток и выключателей в доме, а также другие важные моменты. При этом учитываются установленные правила и нормы. Например, высота размещения розеток и выключателей для разных помещений в каркасном доме. Соблюдение норм позволяет обеспечить безопасность, надёжность и эффективную работу электросистемы.

Материалы и инструменты для изготовления своими руками

При проведении внутренних работ по созданию наружней проводки используются только качественные материалы. Своими руками довольно просто проложить кабель по всем помещениям в доме, но при сложных работах с системой требуется профессиональная помощь. Особенного внимания требует расчёт количества материалов и определение типа провода. Метраж подсчитывается с помощью рулетки на протяжении всей сети во всех помещениях в каркасном доме. При этом лучше всего прибавить несколько метров для запаса. Дополнительная изоляция должна быть равна длине всего кабеля.

Основные материалы для проводки в каркасном доме:

• кабель электрический, имеющий сечение в 14 мм;
• коробки распределения, количество которых высчитывается из расчёта минимум одна штука на этаже;
• розетки и выключатели необходимого уровня функциональности;
• крепёжные элементы и переходники приобретаются с большим запасом.

Для проведения работ своими руками понадобятся довольно простые инструменты. Молоток, дрель, индикатор напряжения в электросети, отвёртки различного типа, плоскогубцы, нож строительный — это основные приспособления. Инструменты должны быть качественными, нож — острым, а электрическая дрель — надёжной.

Правила, нормы, расчёт нагрузки

Особенное значение при обустройстве системы имеет расчёт нагрузки и правильное её распределение. На каждом этаже каркасного дома должна располагаться минимум одна распределительная коробка. Чем меньше нагрузка на каждый такой элемент, тем безопаснее будет система. А также учитывается высота расположения розеток и выключателей и их количество для каждого помещения.

Стандартные параметры нужно учитывать при монтаже

При произвольном размещении выключателей и розеток лучше всего учитывать основные нормы, так как правила необходимы для безопасности электросистемы

В ванной комнате, на кухне и санузле особенно важно использовать розетки с защитой от влаги. При подключении бытовых приборов применяются стабилизаторы, предотвращающие поломку техники при коротком замыкании. Нормативы следует учитывать для безопасности электросистемы

Нормативы следует учитывать для безопасности электросистемы

Проведение кабеля в дом и от щитка

Кабель проходит от опорного столба воздушным или подземным путём в дом. После подведения кабеля устанавливается вводное распределительное устройство — ВРУ. Прибор принимает и распределяет электроэнергию по каркасному дому. В щиток входят следующие устройства:

• счётчик электроэнергии;
• вводный двухполюсный автомат защиты;
• защитный автомат отключения по группам;
• прибор УЗО.

Установка щитка и всех его элементов проводится профессиональными мастерами. Питающий кабель входит в каркасный дом через гофру, защищённую металлической трубкой. Далее проводится разводка провода ко всем розеткам, выключателям согласно проекту.

Какой тип проводки выбрать

Обновленный сборник правил электрификации частного дома подразумевает применение проводов с медными жилами. Алюминиевая проводка осталась в прошлом, поэтому при ее обнаружении инспекторы могут попросту отказать вам вводить дом в эксплуатацию.

Оптимальным сечением считаются:

• 1–1,5 кв. мм для ламп, светильников, видеокамер и сигнализации;
• 2,5 кв. мм для розеток и выключателей;
• 4 кв. мм для бойлеров, электрических плит, микроволновок.

Сечение проводов и нагрузка Также старайтесь покупать провода, не меняющие свои полезные свойства при воздействии высоких температур и других негативных факторов. Выберите кабель с лучшей изоляцией, что позволит обойтись без монтажа металлических труб.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

• скрытый или внутренний;
• наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

• с использование пожаробезопасных гофротруб;
• в каналах из ПВХ;
• с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

• не портит внешний вид интерьера дома;
• защищена от случайного внешнего воздействия;
• не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

• финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
• затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
• невозможно внешним осмотром определить состояние заложенного электрического кабеля;
• вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

• осуществление доступной проверки состояния электрокабеля;
• простота ремонта или замены вышедших из строя деталей электроцепи;
• доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

• существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
• осуществление особых требований по прокладке электропроводов.

Выбор проводки

От правильного выбора, как марки кабеля, так и способа его прокладки, зависит слишком многое. Поэтому к этому вопросу всегда подходят с особым тщанием, изучая такие нормативные документы, как ПУЭ и ГОСТы.

ПУЭ рекомендуют для каркасных домов использовать провода, только сделанные из меди. Существует два типа рекомендованных кабелей для домовой электросети в деревянных строениях:

• ВВГнг;
• NYM.

Первый тип отличается повышенной защитой. Количество жил и площадь сечения могут отличаться в зависимости от потребностей. Так, для подведения тока к осветительным приборам достаточно проводки, с сечением в 1,5 кв. мм, в то время как для розеток надо не менее 2,5 кв. мм.

Защита ВВГ-кабеля состоит из нескольких слоёв, что заметно снижает риск механического повреждения. Подобная проводка может жить не одно десятилетие, не доставляя владельцу особых проблем.

NYM-провода в целом подобны кабелю марки ВВГнг, но имеют более высокую цену за ещё более усиленную защиту, созданную по немецкой технологии. Особенностью такой проводки является изоляция каждой из жил по отдельности.

Это повышает и срок службы благодаря снижению уровня окисления.

Разобравшись с необходимым сечением и маркой проводки, приступают к выбору типа её прокладки. Остановиться можно на:

• Открытой;
• Скрытой электропроводке.

У каждого из вариантов есть свои плюсы и минусы. Главное отличие между ними в том, что в первом случае проводку кладут вдоль стен снаружи, в специальных трубах, кабель-каналах или просто открыто, а во втором — её обустраивают внутри стен, потолка и пола.

Каждый тип прокладки имеет свои требования к его безопасности, особенно, когда дело касается каркасных домов. Например, внутренний тип прокладки требует строгой защиты от контактов кабеля со стенами. Он считается нежелательным для таких помещений, как бани (хотя, в парных проведение проводов запрещено в принципе).

Заземление

Проводка в доме без заземления не допускается, оно призвано минимизировать вероятность удара током при эксплуатации электроприборов. Лучше ставить 3-х полюсные розетки с заземляющим кабелем-контактом, который соединяется с заземляющей жилой с контуром.

Заземляющий контур: схема

По сути – это металлические штыри (электроды), установленные по вершинам равностороннего треугольника, начерченного на земле. Они свариваются между собой проволокой-катанкой.

Такой контур делают обязательно с учетом токопроводности почвы около дома. Он должен быть обследован и разрешен обслуживающей организацией и проверен в лаборатории.
