Электропроводка в деревянном доме: правила проектирования + пошаговый монтаж

Формирование проекта электроснабжения

Эта процедура проводится для того, чтобы произвести весь цикл работ по электрификации частного дома. Изначально в филиал ОАО «Региональные электрические сети» подается заявка на формирование индивидуального проекта. Делается это по месту жительства. После того как данное обращение будет рассмотрено, подготавливаются договор и технические условия, требуемые для подключения к существующей местной электросети.
Монтажная схема электропроводки

После этого проводятся следующие этапы проектирования проводки в своем деревянном доме:

• с учетом наличия всех бытовых приборов определяется коэффициент их общей мощности потребления. Данный показатель берется с запасом в 30%;
• формируется чертеж, в котором на план жилого здания наносятся все необходимые элементы проектируемой электрификации — вводный кабель, проводка, электрический щит, розетки, освещение в деревянном доме и пр.;
• на данном этапе необходимо подбирать тип и сечение кабеля;
• определяется местоположение распределительных коробок;
• схематично отображается путь проложенного кабеля с обозначением длин его отступов от основных частей здания: потолка, пола, окна, дверного проема.

Данный проект составляется на основании ПЭУ.

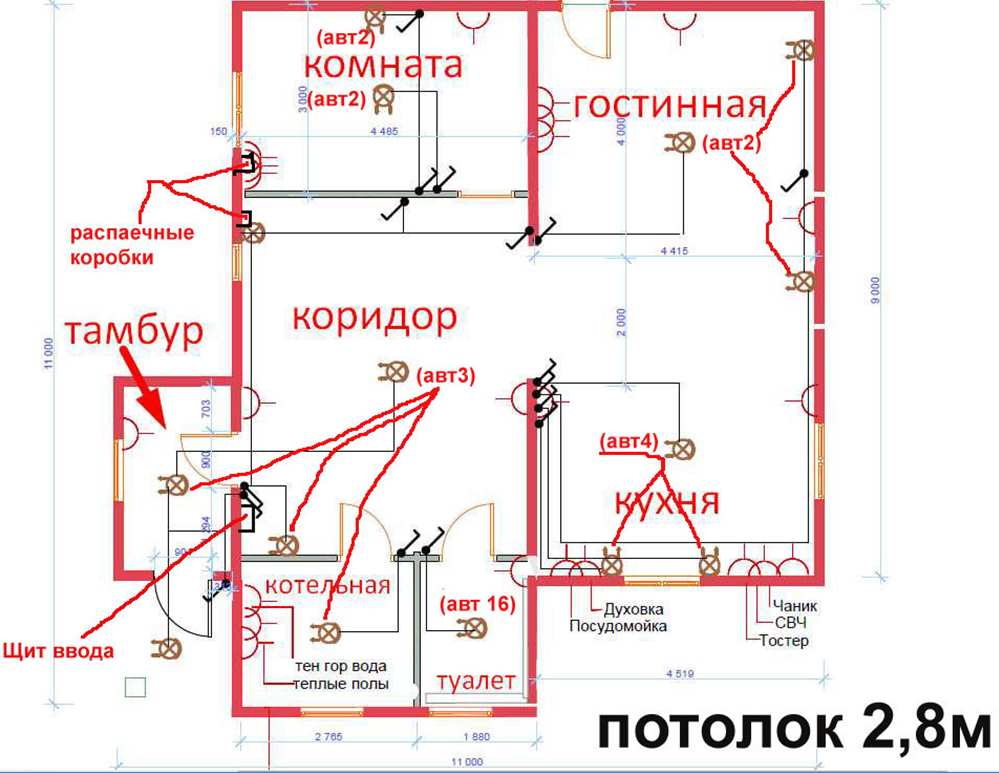

Пример разработанной схемы электроснабжения дома

Подключение к сети и ввод в эксплуатацию

После соединения проводки, щита и розеток в единую сеть ее надо проверить. Для каждой линии необходимо провести тест на соответствие сопротивления изоляции нормам. Даже нормальный с виду кабель может иметь незаметные глазу повреждения изоляционной оплетки.

Без тестирования на сопротивление выявить проблемные места в электросети дома невозможно. Эту работу стоит перепоручить профессиональному электрику. Выполнять ее самому стоит только при наличии соответствующих электротехнических познаний и оборудования.

Специалисту следует доверить также расчеты сечения жил и УЗО, а после пригласить профессионала и для общей проверки собранной электрической сети перед ее вводом в эксплуатацию. Рисковать и экспериментировать с электричеством не стоит.

Ввод электричества в дом

Саму проводку в деревянном доме можно уложить самостоятельно. Однако подготовку правильного электропроекта и окончательную проверку стоит возложить на толкового электрика.

Подключение к общей поселковой сети производится электромонтажниками сбытовой организации. Они еще раз проверят, все ли соответствует нормативам и техусловиям, а только потом подключат коттедж к электроснабжению. И вот здесь есть один момент – если они выявят, что внутридомовая электросеть собрана с нарушениями правил, то просто откажут в подключении. К их приходу все должно быть готово изначально.

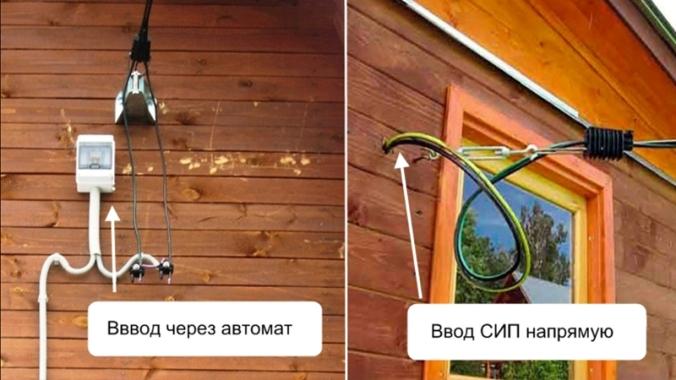

Варианты подключения СИП к внутридомовой сети

Особенности электропроводов для деревянного дома

Так как древесина это горючий материал, то укладка проводов должна производится строго по указанным правилам:

• Монтируемая сеть не должна иметь участков подверженных перегреву, для того чтобы не возникло пламя и не распространилось на конструкции из дерева.
• Поверхность под электрощитом должно быть из негорючего материала.
• Кабель должен иметь три жилы правильно подобранного сечения и негорючую изоляционную оболочку. Использование пластиковой гофры запрещено.
• Каждая электрическая ветка должна иметь правильно подобранный автомат.

Проект электросхемы имеет некоторые нюансы:

• Все элементы электропроводки должны быть открыты.
• Высоты расположения выключателя не менее 50 см от пола, высота расположения розеток не менее 25 см от пола.
• Провода должны быть уложены под прямыми углами, параллельно полу и стенам.
• Соединения проводов нужно делать в металлических коробках без использования скруток.

С чего следует начать

Без ПУЭ нельзя сделать в буквальном смысле ни одного шага при любых действиях, которые касаются электропроводки, в том числе и при подборе и разметке линии электропроводки.

При разметке желательно стараться, чтобы возможное число с изгибами и поворотами было как можно меньше, а в местах, где монтаж электропроводки возможен, но осложнен сложными архитектурными решениям, строго обязательно использовать распаечные коробки.

Для того чтобы не повредить конструкцию дома, стальные либо медные трубы расположить следует с необходимым расчетом. В зависимости от электропроводки, осуществляется выбор необходимая толщина трубок и их сечение, поскольку сам кабель по правилам может занимать до 40% внутреннего пространства и при необходимости легко протягиваться в полости трубы.

Если же принято прокладывать не один провод, а 2 или 3 то трубу следует подобрать большего диаметра, поскольку правила остаются прежними – до 40%.

Также следует произвести расчет сопротивления изоляции и делается это до того момента как начнется монтаж проводки. Необходимо это для того:

• Чтобы можно было определить, соответствует ли провод на требования.
• Выяснить возможные повреждения изоляции во время транспортировки и хранения.
• Для соблюдения все тех же правил, касаемо подготовительного этапа.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.Канал прокладывается ровно, в горизонтальной или вертикальной плоскостиВ строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов

При составлении плана-схемы отдельное внимание обращается на следующие моменты:

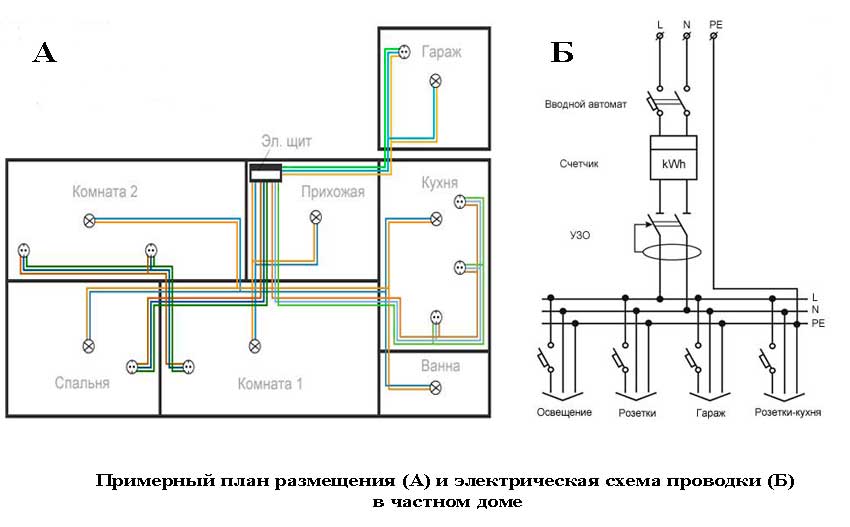

Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.Примерная схема электропроводкиПри планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.Все провода соединяются между собой в специальных распределительных коробках.

Общие правила монтажа

Устройство проводки в деревянном доме открытым способом должно выполняться с соблюдением следующих норм:

• точка ввода кабеля от ЛЭП в стену, а также точки прохождения кабеля через внутренние перекрытия только в металлических толстостенных гильзах;
• расстояние от кабеля до стены при монтаже открытым способом не меньше 10 мм;
• обязательно монтируется заземление;
• используется только кабель в негорючей оболочке;
• подрозетники и распределительные коробки в деревянном доме только из металла;
• соединения проводов между собой только в монтажных коробках, и только при помощи пружинных/винтовых клемм или пропаянной скрутки, которая закрыта кембриком или колпачком;
• непропаянная скрутка недопустима.

Обязательно устанавливают УЗО для защиты от токов утечки, а также отдельные автоматы для защиты от короткого замыкания на каждую группу потребителей.

Схема

Подготовка материалов и инструментов

Перед устройством электропроводки, нужно подготовить инструменты и материалы, которые могут понадобиться.

Инструменты будут нужны как электрические, так и ручные:

• Молоток;
• Нож строительный;
• Плоскогубцы;
• Прорезиненная обувь;
• Различные отвёртки;
• Резиновые перчатки;
• Тестер для проверки напряжения.

Ручки у всех инструментов для работы с электрикой должны быть изолированными.

Материалы готовят с учётом способа монтажа, нагрузки и последующей отделки.

Какой провод использовать для проводки в доме

Несмотря на то, что кабели из алюминия дешевле и их легче монтировать, для деревянной дачи всё же предпочтительнее применить медные провода. Хотя они и почти в два раза дороже, срок их использования может доходить до 60 лет, тогда как алюминий прослужит в три раза меньше.

Сейчас практически не выпускают провода из чистого алюминия, в основном, используют сплав, который ещё меньше продержится.

К тому же сопротивление у меди меньше, а значит, при такой же мощности электроприборов кабель из алюминия должен быть большего сечения.

Как правило, для каркасных домов из бруса, бревенчатых и других деревянных сооружений применяются провода, не поддерживающие горение с низким выделением дыма: ВВГнг, ВВГнг-LS или NYM.

Из чего изготавливаются стаканы для розеток и как их выбрать

Если устанавливается несколько встроенных розеток, то будет удобно использовать пластиковые стаканы, однако нужно учитывать, что им требуется некоторое расстояние между центрами отверстий. В этом случае стоит рассмотреть вариант металлических подрозетников для дерева, которые не потребуют дополнительных вычислений.

Для наружных розеток нужно предусматривать прокладку между стеной из негорючих материалов. Несмотря на то, что многие электрические точки уже имеют заднюю стенку, всё же для усиления безопасности лучше использовать металл.

Разводка электрики

Разводку электрики в деревянном доме можно осуществить двумя способами – открытым и скрытым.

Разводка электрики в деревянном доме открытым способом

При выполнении монтажных работ в деревянных домах, открытый способ разводки является наиболее популярным. При данном способе разводки, кабель прокладывается по стенам и потолкам в коробах (кабель-каналах), жестких и гофрированных ПВХ трубах, либо декоративным незащищенным кабелем на роликах (ретро стиль).

В связи с высокой опасностью пожара в деревянных домах, используемый электрический кабель должен быть с маркировкой НГ (не горючий).

Открытая разводка электрики в деревянном доме обладает следующими преимуществами – стоимость, простота в обслуживании и ремонте, легкая замена. К ее недостаткам можно отнести – недостаточная эстетика. Основным недостатком проводки на роликах (ретро стиль) является легкая возможность случайных повреждений.

Наиболее популярный способ разводки электрики в деревянных домах – разводка с использованием коробов. На сегодняшний день существует огромный ассортимент декоративных кабель-каналов различных расцветок, в том числе и дизайнерских. Современные короба можно легко вписать практически в любой интерьер. Например, существуют кабель-каналы, выполненные в виде плинтуса, задекорированные под дерево.

Также, необходимо принимать во внимание, что заполняемость короба электрическим кабелем не должна превышать 60%. Это необходимо для предупреждения перегрева кабеля в коробе

Перегрев, в свою очередь, может привести к нарушению изоляции и дальнейшим печальным последствиям.

Разводка электрики в деревянном доме скрытым способом

По своей сути представляет собой открытою разводку, при которой кабель укладывается в трубах ПВХ или металлических трубах. Данные трубы с кабелем, в свою очередь, прокладываются в межэтажных перекрытиях, за фальш-стенами или подшивными потолками.

Есть еще один способ скрытой разводки, который используется крайне редко – прокладка кабеля в ПВХ трубе по стене, с дальнейшим скрытием ее под слоем штукатурки.

Основное преимущество данного способа разводки – эстетика, которая заключается в том, что проводов не видно. Ее недостатки, по сравнению с открытой разводкой – более высокая стоимость, в том числе ремонта и замены, сложность обслуживания.

Проход кабеля через стену

Проводку кабеля через стены необходимо осуществлять посредствам гильз. Гильзы необходимо подбирать таким образом, чтобы их диаметр был значительно больше диаметра электрического кабеля. Гильзы должны быть изготовлены из металла или других несгораемых материалов достаточной прочности. Прочность необходима для того, чтобы при возможной усадке дома не произошло повреждение электрического кабеля.

Соединение кабелей

При организации электроснабжения хозяину дома необходимо обратить предметное внимание на соединение кабелей.

От распределительных коробок до оконечных устройств (розетки и выключатели) кабель должен идти целиковым куском. Если кабель все же не цельный, то его соединение обязательно должно происходить через еще одну распределительную коробку.

Места соединения
кабеля должны быть доступно для ревизий.

Важно!!!

Чем больше кабельных соединений, тем ниже нагрузочная способность системы.

В распределительных коробках соединение кабелей должно осуществляться при помощи винтовых, болтовых, пружинных зажимов, а также при помощи сварки или пайки.

Важно!!!

Применение «скруток» – не рекомендуется!

Проект электроснабжения деревянного дома

Подготовка проекта

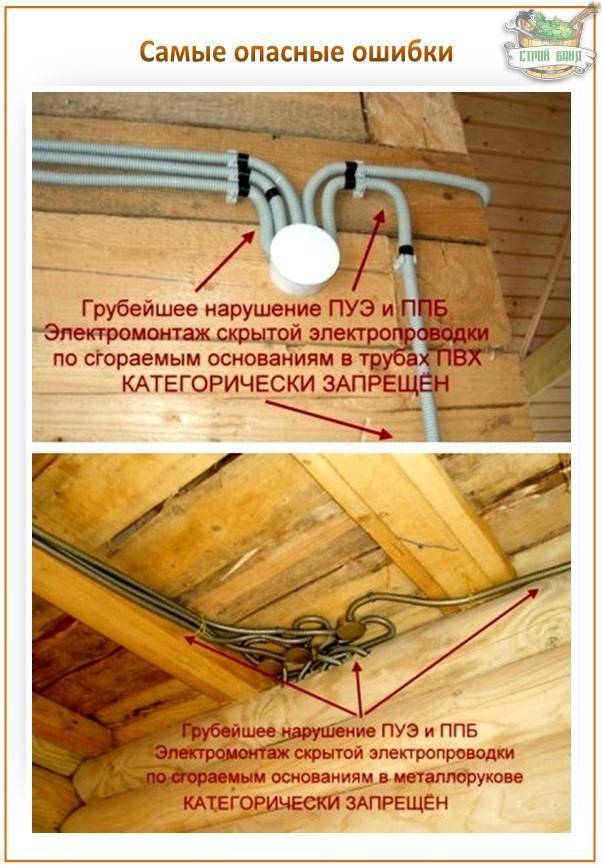

При создании проекта на скрытую проводку внимание уделяется пожарной безопасности деревянного дома. Это актуально даже в ущерб ухудшению внешнего вида. В схеме скрытой проводки должно быть минимум поворотов

При этом нужно исключить контакт с древесиной. Кабель необходимо укладывать в трубах из меди и стали. В гофре из ПВХ или металлорукаве допускается монтаж под асбестом или штукатуркой, но по ПЭУ 7 это запрещено делать

В схеме скрытой проводки должно быть минимум поворотов. При этом нужно исключить контакт с древесиной. Кабель необходимо укладывать в трубах из меди и стали. В гофре из ПВХ или металлорукаве допускается монтаж под асбестом или штукатуркой, но по ПЭУ 7 это запрещено делать.

Перед началом работ необходимо разработать проект и согласовать его с местным электроснабжающим предприятием (Районными Электрическими Сетями).

Работники службы ПТС разрабатывают техусловия, которые применяются при выполнении работ. Сначала рассчитывается суммарная мощность электроприборов, а после разрабатывается схема электропроводки.

Алгоритм действий при создании проекта:

1. Разработка техплана деревянного дома. В схеме указываются места нахождения электрических розеток, светильников, выключателей и электрических приборов с отдельным подводом.
2. Под каждую электрическую точку подбирается вид кабеля. Если применяются выключатели с двумя кнопками и «тройные» розетки (с заземляющим отводом), к ним подключается кабель с тремя жилами.
3. На схеме скрытой проводки деревянного дома показываются места для монтажа распредкоробок. Чтобы снизить их число, на два помещения применяется одна распределительная коробка.
4. Указывается потребляемая мощность каждого приемника. Если аппарат оборудован электрическим мотором, параметр указывается с учетом пускового тока двигателя.
5. Лампочки, бра и прочая осветительная аппаратура сводится в одну группу, а потребители большей мощности во вторую. Для надежности оба ответвления подключаются к своему автомату с индивидуальным номинальным током.
6. Указывается расстояние от места монтажа скрытой проводки до оконных и дверных коробок, а также электрических точек до потолка или пола. Такие сведения полезны и помогают защитить проводку от повреждения при ремонте. Развороты электрокабеля проводятся только под прямым углом.

После подготовки схемы рассчитывается мощность, которая потребляется электроприборами при условии одновременного включения.

Здесь же вычисляется номинальный ток нагрузки на автоматический выключатель ввода (тот, что стоит на входе в помещение).

Правила монтажа электропроводки в частном деревянном доме

Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)

Проведение электромонтажных работ — один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.

Соответствие всем правилам безопасности — важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.

Проведение работ своими силам?

Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.

Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.

Этапы работ

Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:

Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.

Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.

Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.

Выбор кабеля

Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.

Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов

После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.

Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.

Обратите внимание

Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.

После монтажа проводов и электроприборов проводят организацию профилактических испытаний.

После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.

Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:

• проведение визуального осмотра;
• замер силы сопротивления изоляционного кабельного покрытия;
• проведение профилактического измерения сопротивления заземления;
• анализирование работы автоматических выключателей.

Разработка проекта домашнего электроснабжения

Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.

Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.

Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.

Главное — безопасность дома!

Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

1. Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
2. Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
3. Электрокабель.
4. Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
5. Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
6. Счётчик.
7. Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены

В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

1. Если в доме отсутствуют электрические плиты — 5,5 кВт.
2. Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв

м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Толщина провода, мм.	Провод из меди	Провод из алюминия
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
0,75	8,0	1,8	—	—
1,0	9,0	2,0	—	—
1,2	—	—	8,0	1,8
1,5	12,0	2,6	—	—
2,0	—	—	12,0	2,6
2,5	20,0	4,4	16,0	3,5
4,0	25,0	5,5	20,0	4,4
6,0	32,0	7,0	25,0	5,5
10,0	50,0	11,0	40,0	8,8
16,0	65,0	14,3	50,0	11,0
25,0	95,0	21,0	70,0	15,4

Для деревянного дома подходит трехжильный медный кабель ВВГ

При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Выбор провода и устройств

Выбор кабелей, розеток, выключателей и другой электротехнической продукции

Выбор кабелей для ввода и электропроводки

Как правильно сделать электрику в деревянном доме, не выполняя сложных расчетов: такую информацию можно почерпнуть из справочников по электротехнике. Зависимость сечения жилы провода от нагрузки указывается в таблице.

Потребляемую мощность бытовых приборов и оборудования производитель указывает в техническом паспорте (инструкции по эксплуатации). Исходя из этого выбирают кабель с жилами требуемого сечения. Соответственно, для выбора вводного кабеля необходимо суммировать мощность всех электроприборов.
При выборе выключателей и розеток учитывают:

• расчетное значение тока;
• способ установки: для скрытой электропроводки необходимы наружные розетки и выключатели, для скрытой – внутренние;
• возможность объединения в один блок: например, выключатели ванной и санузла могут находиться рядом.

Выбор типа и номинала автомата защиты

Для однофазной сети автоматические выключатели подбираются по следующему принципу.

1. Рассчитывают суммарную мощность электрооборудования дома и максимальный ток, вычисляя его по формуле IНОМ = P / U·cosϕ, где IНОМ – номинальный ток. Значение cosϕ принимают равным 0,8. Полученный результат умножают на 1,1 (поправочный коэффициент) и в итоге получают ток, при котором должен срабатывать автоматический выключатель. Обычно его значение не превышает 25 А.
2. Тип автомата выбирают после вычисления тока короткого замыкания (КЗ) по формуле IКЗ = 3260·S/L. В этом выражении S обозначает площадь сечения провода, L – длина проводника (кабеля). Следует производить вычисления для участка сети с наибольшей протяженностью при минимальном сечении жил.
3. Делением тока КЗ на значение номинального тока определяем характеристику автоматического выключателя. Чаще всего устанавливают «автоматы» с характеристикой С.

Советы по выбору розеток и выключателей

Выбирая розетки и выключатели, необходимо учитывать следующее:

1. Электрические приборы большой мощности (стиральные машины, холодильники, электроплиты, камины, бойлеры и т.п.) должны быть заземлены. В этом случае применяют розетки с клеммой для подключения заземляющего провода.
2. Маломощные электроприборы можно подключать к розеткам без заземляющей клеммы. Для защиты от поражения электрическим током в случае прикосновения к токоведущей части оборудования в распределительном щитке устанавливают УЗО – устройство защитного отключения.
3. Для подключения нескольких приборов необходимо устанавливать сдвоенные розетки или группу (блок) розеток. Использования «тройников» следует избегать.
4. Выбор выключателей зависит от количества режимов освещения. Для одной лампочки или для одновременного включения нескольких ламп служит одноклавишный выключатель, для нескольких режимов – двух- и трехклавишные.
