Водяной теплый пол

Многие отдают предпочтение именно такой системе отопления жилых помещений. Одной из причин такого решения является относительная дешевизна водяного отопления, как на этапе установки, так и в эксплуатации.

Ранее был рассмотрен порядок подготовки к установке водяной системы обогрева пола.  Засыпанный керамзит должен не доходить до уровня лаг на 50 – 60мм.

Далее нужно действовать в таком порядке.

Используя шнур выложить контур расположения труб под будущим полом и распределительного пункта. Замерить длину шнура. Как сделать эффективный контур можно видеть на фото.

Приобрести все материалы и устройства, необходимые для устройства разводки, включая трубы, запорную арматуру, терморегулятор, элементы панели управления, насос, котел, бойлер и прочее.

Перед началом монтажа необходимо уложить на слой керамзита арматурную сетку.

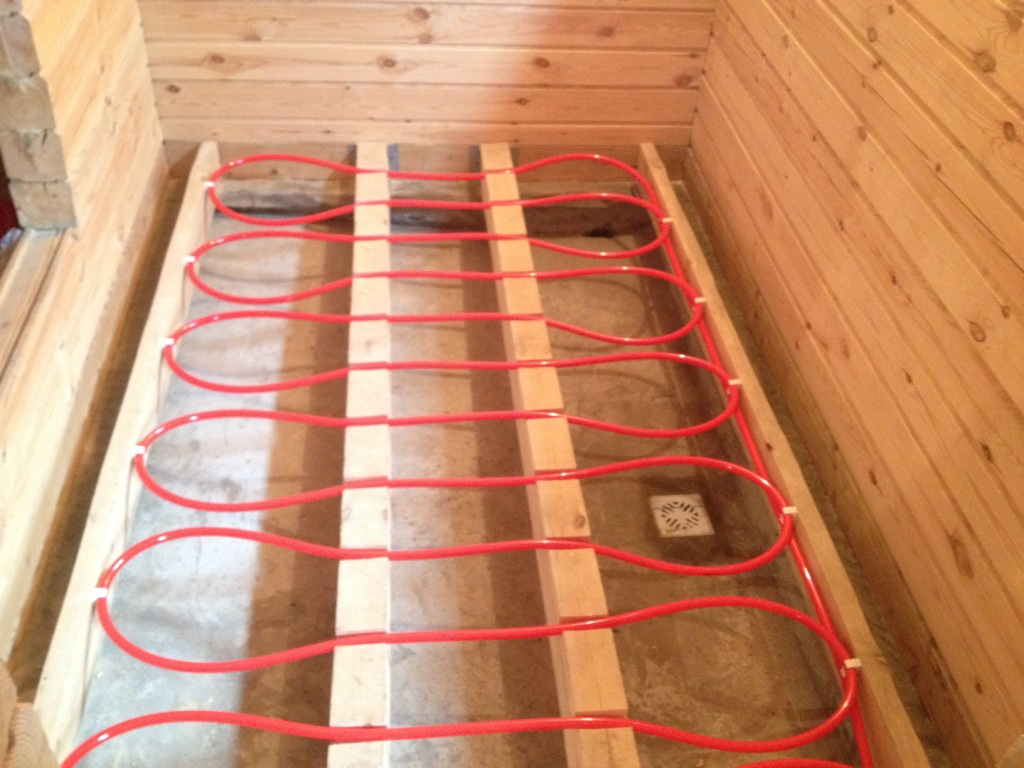

Раскладка труб теплого водяного пола

Разложить трубу по ранее разработанной схеме и выполнить все подключения. При раскладке трубы в местах пересечения с лагами, в них необходимо выполнить пропилы глубиной до 50мм и шириной 25-30мм. Пластиковая труба для отопления выпускается в размерах 16 – 27мм.

При раскладке труб для ее фиксации можно применять специальные фиксирующие пластины, укладывая их поверх слоя керамзита. Вместо керамзита иногда используют плиты пенополистирола.

В схеме управления системой необходимо предусмотреть двойную блокировку включения котла (если в системе предусмотрен электрический или индукционный котел). Блокировка должна гарантировать отключение котла при остановке насоса и не позволять включение котла при отключенном циркулярном насосе.

Заполнить систему теплоносителем – водой или антифризом.

Применение матов для теплых водяных полов

Прокачать систему в холостом режиме без включения котла, убедиться в циркуляции во всех контурах системы.

Произвести пробный пуск системы с включением котла, настроить терморегуляторы и убедиться в их срабатывании. Система в режиме пробного пуска должна проработать не менее 12 часов. За это время нужно выявить все подтекания теплоносителя и устранить их.

После прогона и устранения неполадок, необходимо дать системе остыть, после чего приступить к бетонированию в подполовом пространстве. Слой бетона должен доходить до опорных поверхностей лаг, но нигде не превышать их. Бетонная стяжка должна выстояться в течение 3-х суток.

По истечении этого времени можно приступать к настилке пола из досок в обычном порядке.

Вариантов укладки теплых водяных полов много. При этом гамма применяемых материалов обширна, рынок активно их предлагает. Однако, принцип во всех вариантах один – изолировать потери тепла снизу, применить материал с высокой теплопроводностью (бетон) для установки труб и обеспечить минимальный воздушный зазор между нагревательным устройством и досками пола. В остальном – ваша фантазия и возможности кошелька.

Виды

Следует отметить, что отопительная система для частного дома не всегда может относиться к разряду централизованных. Так что часто приходится искать альтернативные варианты.

О них и пойдет речь дальше.

Одним из наиболее распространенных вариантов в домах такого типа будет отопление электричеством. В этом случае оборудование, которое будет использоваться, можно назвать дешевым. Да и электричество у нас есть практически везде. Этот вариант особенно актуален там, где нет возможности провести газоснабжение или нельзя использовать альтернативу.

Осуществлять отопление этим методом довольно просто (речь идет об электрическом котле). Но тут следует понимать, что уж совсем минимальными затратами не обойтись по причине того, что сами электрические котлы потребляют довольно много энергии, а потому лучше выбирать модели мощностью от 10 киловатт.

Чтобы эффективно отапливать дом при помощи печи, лучше всего строить ее в центре помещения. Это позволит расходиться теплу по дому равномерно. Конструкции печей на сегодняшний день очень разнообразны, но лучше всего, если их будет строить человек, который действительно имеет в этом опыт. Тогда печка будет эффективной в любую погоду и станет отлично отдавать тепло внутрь дома.

При желании в печь можно осуществить установку водяного котла, что позволит создать еще и отопление водного типа на основе печи. Это даст возможность еще более равномерно отапливать деревянный дом. Но, правда, в этом случае в доме постоянно необходимо будет жить, иначе вода просто замерзнет в трубах, и система станет непригодной к использованию.

Альтернативой печи может стать твердотопливный котел. Но в этом случае обогрев обойдется дороже, так как придется довольно много платить за топливо. Данный вид вообще считается не очень рентабельным для частного дома, по причине чего лучше использовать другие варианты обогрева помещения.

Но газовое отопление, как и любое другое, имеет определенные недостатки. Например, его нецелесообразно проводить, если неподалеку от вашего дома нет газовой магистрали. Дело в том, что стоимость подключения сейчас довольно высокая. В некоторых случаях, если провести расчеты, можно узнать, что система газового отопления сможет полностью окупить себя лишь через несколько десятков лет.

Благодаря системе воздуховодов, тепло расходится по комнатам, а весь воздух, который остыл, втягивается внутрь и уходит на подогрев.

Если говорить о преимуществах этого вида отопления, то следует назвать следующие моменты:

1. хороший коэффициент полезного действия;
2. отсутствие слишком сложных и дорогостоящих элементов оборудования;
3. простота управления и поддержания температуры;
4. просушивание помещений благодаря интенсивной циркуляции воздушных масс;
5. систему можно почистить от пыли просто и легко;
6. возможность использования в больших по площади помещениях;
7. нижние этажи дома будут сухими и теплыми.

Если говорить о недостатках, то следует назвать такие нюансы:

1. сложность проектирования и установки;
2. высокая стоимость системы;
3. сложно ремонтировать или осуществлять замену частей системы;
4. необходимость в привлечении специалистов для проведения сервисного обслуживания;
5. наличие определенного уровня шума при работе системы.

Если говорить о достоинствах таких полов, то следует назвать:

1. такие же плюсы, как и у парового отопления;
2. при прогреве помещение не пересушивается;
3. теплый пол отлично сохраняет тепло и может долго его отдавать;
4. нет сквозняков.

Если говорить о минусах, то следует назвать:

1. сложный монтаж;
2. подъем нижнего уровня помещения;
3. дорогой ремонт при поломке.

Одной из разновидностей вышеописанной системы будет обогрев с помощью теплого пола, в основе которого лежит электрический кабель, разделенный на секции с помощью специальной пленки. Главными преимуществами такого типа отопления будут простота и надежность. Такой кабель можно даже просто закрыть полипропиленом, и все будет работать отлично.

Единственными недостатками в этом случае будут:

1. наличие вредного излучения электромагнитного типа;
2. большой расход электрической энергии.

В целом, как можно убедиться, существует немалое количество отопительных систем для деревянных домов, и выбрать есть из чего. Сегодня даже существуют своего рода экзотические варианты, как, например, кварцевое отопление.

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

• Составление проекта.
• Подготовительные работы.
• Сборка и последующее тестирование отопительного трубопровода.
• Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

• Детальный чертеж (схему).
• Расчет тепловых потерь для каждого помещения.
• Расчет количества тепла, которое должно поступать в каждое помещение.
• Сопротивление трубопровода отопительной системы.
• Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
• Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

Пирог деревянного пола

Подготовительные работы

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

Модульный вариант

• На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
• В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
• Когда все готово укладывают теплопроводящий водный контур.

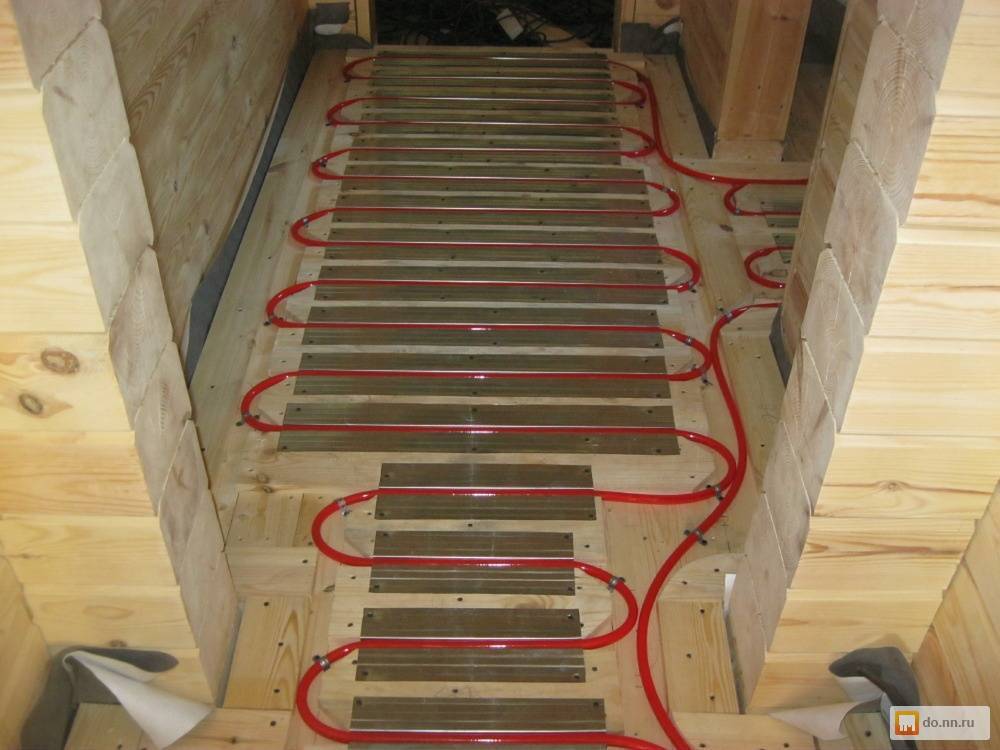

Теплый водный пол на реечной основе

• Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
• Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
• В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
• Далее можно делать разводку тепловых контуров.

Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.

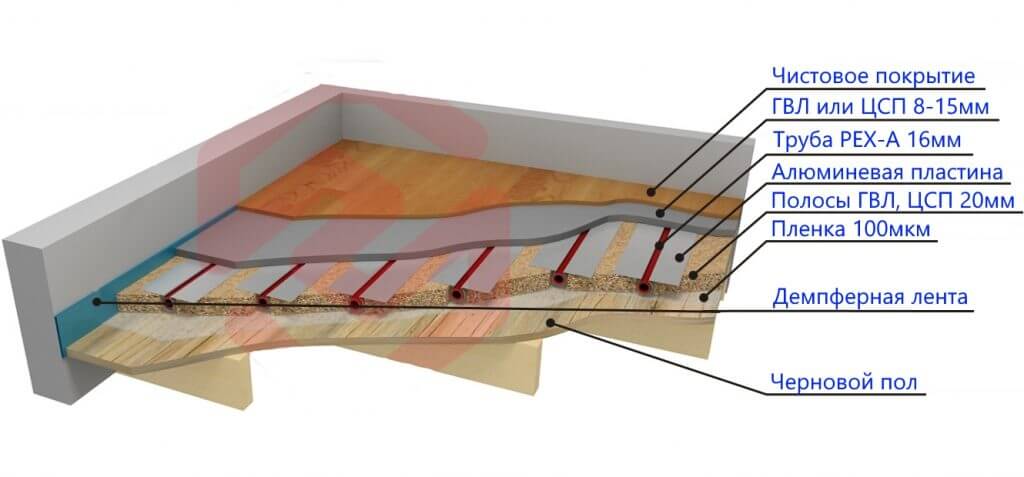

Схема устройства теплого водяного пола

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

Подключение и тестовый запуск

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).

Вопросы

Если теплораспределительных пластин на момент монтажа в продаже не оказалось, можно ли установить их позднее?

Это потребует выполнения частичного демонтажа пирога водяного теплого пола. Придется снять напольное покрытие и листовой настил, переуложить все петли теплого пола. Если эта процедура не представляется слишком сложной, то можно временно уложить петли водяного контура без пластин.

Нужна ли гидроизоляционная пленка под трубы теплого пола?

Да, нужна. Она позволяет защитить деревянные детали при возникновении протечек. Опытные мастера дополнительно делают дренаж, выводящий воду из пирога теплого пола и предотвращающий его намокание. Кроме того, появление воды в дренажной системе сигнализирует о необходимости срочного ремонта.

Если доски чернового пола уложены не слишком плотно, нужен ли слой теплоизоляции?

Да, если между досками чернового пола есть промежутки, наличие теплоизолятора становится обязательным. Иначе возникнут слишком большие теплопотери, создающие избыточную нагрузку на отопительный котел.

Надо ли выравнивать черновой пол перед укладкой труб, или можно компенсировать неровности высотой лаг?

Здесь надо руководствоваться состоянием чернового пола. Если имеются неровности, но сам пол достаточно крепкий и надежный, можно выровнять поверхность лагами. Если пол слабый, придется не только выровнять его, но и усилить, исключить подвижность перекрытия.

Если деревянное перекрытие изготовлено из мощных балок и рассчитано на большие нагрузки, можно ли залить стяжку?

При наличии достаточной несущей способности перекрытия, заливка стяжки вполне возможна. Надо только обеспечить качественную гидроизоляцию, исключающую возможность протечек раствора в помещения нижнего этажа (или в цоколь, подвал). Оптимальный вариант — укладка герметичного полиэтиленового полотна с заворотом краев на стены.

Автоматическое управление температурой в доме

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Товары для дачи и сада

⇆

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома  постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.

Разновидности полов с подогревом – выбираем для деревянного дома

Современные теплые полы бывают электрическими и водяными. Для первых используются промышленные изделия различных моделей. Водяные состоят из труб с теплоносителем, подключенных к отопительной системе.

Электрические полы отличаются применением токоведущих систем:

1. Из теплового кабеля. Он покупается метрами, различные модели имеют разный нагрев и отдают различное количество тепла: в среднем на 1 м2 – 150 Вт.
2. Матовые нагреватели. Используется тот же тепловой кабель, но уже смонтированный на основе.
3. Инфракрасные пленочные обогреватели. Средняя мощность – 175 Вт/м2.

Существуют и другие системы теплого электрического пола, выше перечислены только те, которые подходят для монтажа на деревянные основания.

Самой распространенной системой, не только в деревянных домах, являются водяные полы. Они привлекают своей безопасностью, тем, что трубы скрыты под полом. Их никто не видит, интерьер не страдает, в отличие от применения радиаторов. Помещение прогревается равномерно, но слабее, чем электрическим полом. Существенным недостатком конструкции является вероятность протечки.

Электронагрев пола менее популярный, особенно в домах с деревянными перекрытиями. Причин здесь несколько:

• более высокая стоимость монтажа и эксплуатации;
• боязнь поражения током;
• пожароопасность, особенно на деревянных конструкциях.

Относительно первого пункта возразить нечего, но по остальным следует сказать, что опасения преувеличены. Современные модели обогревателей могут поразить током с вероятностью, еще меньшей, чем розетка. Пожар может возникнуть только при коротком замыкании. Грамотный монтаж с применением современных автоматов отключения и терморегуляторов сводит эту вероятность к нулю.

Теперь о достоинствах электропола. Монтировать его намного проще, чем водяной, габариты меньше. Демонтаж старого напольного покрытия требуется только в случае его аварийного состояния. Прогреваются помещения очень быстро, а современная автоматика позволяет регулировать температуру отдельно в каждой комнате. Изделия рассчитаны на долговременное использование – до полувека, чего вполне достаточно.

Теплый пол в деревянном доме требует учета особенностей материала. Новый дом дает усадку стен за первый год до 5 %. Если пол связан со стенами, это следует учитывать и повременить с установкой обогрева. Древесина требует температуры без резких перепадов, иначе возможно разбухание материала, растрескивание. Поэтому следует определиться, будет это просто подогрев или основное отопление. Мощность выбирается так, чтобы обеспечить постоянную температуру.

Важную роль в выборе играет верхняя отделка. Сразу предупредим, что применение бетонной стяжки по деревянному основанию бессмысленно. Требуется минимум 5 см слоя, а такой нагрузки никакое дерево долго не выдержит. Для пола с водяным обогревом допустимо использование любого напольного покрытия. Для пленочного подойдет паркет или ковролин. Прекрасно подходит для всех видов электрического пола ламинат.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Монтаж инфракрасного пленочного теплого пола на подготовленное основание

После того, как основание было подготовлено, на него расстилают полосы теплоотражающего материала — изолона и крепят его степлером к полу. Чтобы листы не смещались в сторону, места стыков проклеивают строительным скотчем. Раскатывают полосы инфракрасной пленки и отрезают ее. На срез от края до края полосы накладывают изоляцию ПВХ, которая дана в комплекте к инфракрасной пленке.

На каждую полосу прикрепляют контактные зажимы. Одна сторона зажима должна быть внутри, а другая — снаружи. Зажимы устанавливаются поверх медной токонесущей полосы и фиксируются к ней плоскогубцами.

Края полос выравниваются и скрепляются скотчем. В комплекте к инфракрасной пленке прилагаются по 1 мотку красных и черных проводов. Края проводов зачищают и вставляют в зажимы, а затем изолируют. Для этого используют кусочки битумной изоляции. Ими закрывают провода с внутренней и наружной стороны.

Провода на изолоне фиксируют с помощью двухстороннего скотча. Ставят терморегулятор и датчик температуры. От них подводят провода к пленке и закрепляют с помощью битумной изоляции.
