Электрический теплый пол в бане: какой лучше, как сделать

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

основа – листы OSB, поверх которых прибиты лаги;
гидроизоляционно-ветрозащитная мембрана;
утеплитель между лагами;
второй слой OSB;
пенополистирольные маты;
пароизоляционная мембрана;
армированная стяжка;
сетка и кабель;
чистовая стяжка;
плитка.

Планирование и укладка нагревательных матов

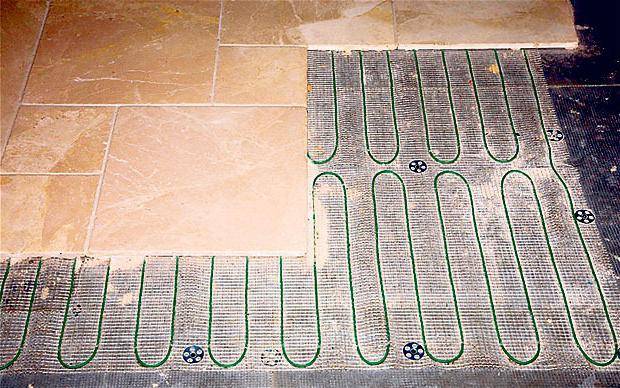

Нагревательные маты с аморфной лентой, выпускаются шириной 0.5 м и 1 м. А длина варьируется от 0.5 м до 6 м, с шагом 50 см.

Мощность нагревательных элементов на единицу площади всегда одинакова — 150 вт/м².

Перед покупкой, следует начертить схему размещения нагревательных матов на полу бани. Если парилка будет отделена от моечного отделения, то для предупреждения возникновения эффекта «запирания тепла» от поставленной перегородки, внутри парной следует уложить отдельный контур.

Для соблюдения всех требований, следует придерживаться следующих ограничений

Нагревательные полосы, должны располагаться снизу, а сетка сверху.

Для фиксации используют скотч.

После всех работ этого этапа, необходимо проверить работоспособность конструкции. Для этого её включают на 5–10 минут. Если все полосы равномерно нагреваются, то можно приступить к наклеиванию декоративного покрытия.

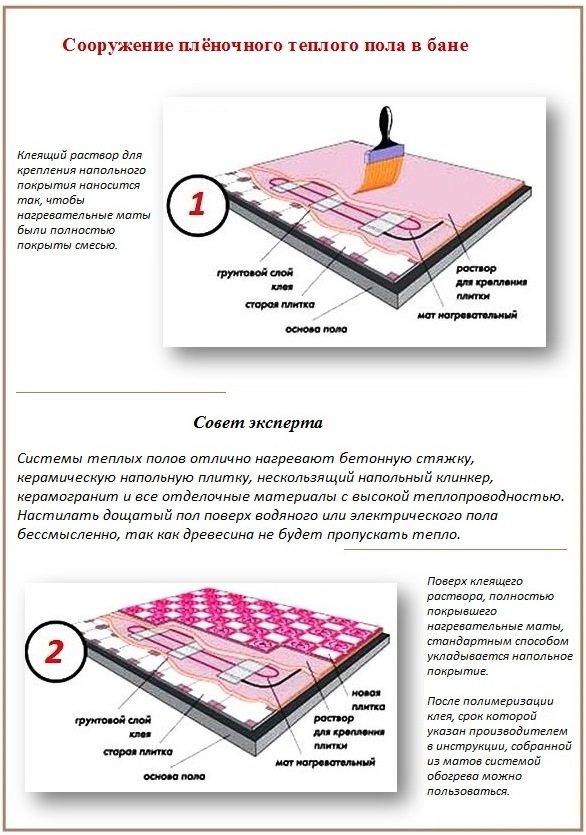

Приклеивание декоративного покрытия

Вне зависимости от материала декоративного покрытия, керамическая плитка или керамогранит, приклеивание начинают от желоба.

Хотя уклон очень небольшой, но такая последовательность предупредит возможность сползания свежеприклееных плиток.

Толщину клеевого слоя, рекомендуется выдерживать равной толщине плитки. Это будет способствовать полному заполнению подплиточного пространства, и предупредит появление пустот.

Крупногабаритные плитки предпочтительны при наклеивании на маты аморфного тёплого пола в бане, так как они более равномерно распределяют нагрузку, на нагревательные элементы.

Электрические тёплые полы в бане рекомендуется покрывать плиткой по бесшовной технологии.

Для этого лучше всего подходит керамгранит. У него ровные грани, исключительно низкое водопоглощение и практически нулевой коэффициент температурного расширения, в диапазоне температур от 0 до 50˚C.

Финишные работы

После застывания плиточного клея, обрезают демпферную ленту чуть ниже уровня плитки. Образовавшуюся ложбинку заливают силиконовым герметиком.

Рекомендуется дополнительно обработать силиконовой композицией щели между напольными плитками. Даже если они минимальной толщины, тщательное втирание силикона, ликвидирует возможность будущих протечек.

Вступление

На первый взгляд, теплый пол в бане сулит множество преимуществ. Тут и повышение срока службы деревянных конструкций (особенно перекрытий), улучшение микроклимата помещения бани, ускорение прогрева объема помещения и множество других «плюшек». Но это только на первый взгляд.

В большой бане с двумя и более помещениями, кроме парилки, важно продумать дополнительное отопление, например теплые полы. Как альтернативный вариант, можно расположить банную печь, чтобы она прогревала все помещения в бане. Кроме отопления, в бане нужно проектировать систему вентиляции

Без вентиляции баня станет опасной, да и прослужит недолго

Кроме отопления, в бане нужно проектировать систему вентиляции. Без вентиляции баня станет опасной, да и прослужит недолго.

Всё эти о другие нюансы, например фундамент бани и фундаменты печи, требуют предварительного проектирования. Проект бани, как и проект самого дома это не только готовые чертежи, но и рассчитанная и прописанная технология строительства по существующим нормам и правилам. Поэтом проект бани, как и проект дома нужен и заказать его нужно заранее. Жители Севастополя и Крыма это могут сделать rock-n-dom.ru.

Сравнение

Для сравнения остались только нагревательный кабель и аморфная лента.

Греющий кабель	Аморфная лента
Рабочая температура	50–80˚C	38 ˚C
Увеличение высоты пола	Минимум 4 см (1 см кабель 3 см стяжка)	0.2 см (толщина мата с аморфной лентой)
Фактическая площадь нагрева, относительно пола	1–3%	20–30%
Эффект «Зебры»	Присутствует	Отсутствует
Скорость нагрева/тепловая инерционность	Средняя/высокая. Для выхода на рабочий режим, требуется нагреть слой стяжки.	Высокая/отсутствует.
Энергопотребление (при прочих равных условиях мощности и эксплуатации)	Высокое	Низкое. Относительно энергопотребления кабельной системы, ниже на 40–50%.

Относительно неравномерности прогрева, следует пояснить отдельно. На снимке среза электрического тёплого пола в поперечной проекции, отчётливо видно, что у аморфной ленты нагрев происходит при более низкой температуре рабочего элемента, но при этом площадь гораздо больше, чем у кабеля.

На этом рисунке схематично показан принцип формирования эффекта «Зебры». Дело в том, что минимальное расстояние между витками кабеля — 8 см. А до поверхности пола минимум 4.5 см (3 см минимальная толщина стяжки 1 см толщина плитки 0.5 см толщина клеевой композиции).

Датчик температуры, расположен между витками кабеля, на равном удалении, то есть приблизительно в 4 см.

При поверхностном рассмотрении, скорость нагрева должна быть одинаковой. Но согласно модели Дебая (1912 г), во время теплопереноса, энергия фононов ослабляется, при переходе из одной среды в другую. А в данном случае, происходит переход тепловых фононов из стяжки в клей, затем в напольное покрытие.

Если увеличивать толщину стяжки чтобы нагрев был равномерным, то это повысить энергопотребление и инерционность конструкции.

Из всех приведённых факторов следует, что использование аморфной нагревательной ленты при организации электрического тёплого пола в бане, это единственный вариант вложения средств для достижения оптимального соотношения между ценой, эффективностью и надёжностью.

Как подключить жидкостный контур?

Для жидкостного контура выбирают трубы. Оптимальным вариантом будет медный трубопровод или контур из оцинкованной стали. Чаще всего для напольного обогрева используют магистраль из термостойкого или сшитого полиэтилена; выбирают полиэтилен, сшитый пероксидным способом.

Укладку проводят «улиткой» или двойной «змейкой». Диаметр трубы 16 мм, 20 мм. В этом случае холодный контур располагается между витками с горячим теплоносителем. Шаг укладки 10-15 см. Обогрев пола будет равномерным.

Водяной «тёплый пол» в бане функционирует от печи. Из топки выводят контур на подающий и обратный коллектор. Выбирают оцинкованные трубы диаметром 26 мм. Коллекторы соединяют байпасом. На нём устанавливают циркуляционный насос, трёхходовой клапан с термоголовкой и выносным датчиком. Это система управления тёплым полом.

Все составляющие отделяют вентилями. Монтаж жидкостной магистрали проводят во всех помещениях. Для каждого отделения предусматривают свой коллектор и автоматику.

Подключают напольную магистраль и контур от котла к коллекторам. Проводят опрессовку системы и проверку на температурный режим. При положительных результатах осуществляют заливку фундамента. После полного высыхания поверхности начинают работы по облицовке пола.

Теплый пол в бане: электрический или водяной

Ни для кого не секрет, что современные технологии позволяют подогревать полы различными способами – среди них можно найти как электрические системы, так и водяные, работающие от системы отопления. Разница между ними существенная и заключается в первую очередь в энергопотреблении. Нет, речь не идет о том, насколько они экономичные (производители снизили энергоемкость таких систем до возможного минимума) – вопрос в самом источнике энергии, который и оказывает основное влияние на выбор.

Принцип простой – если вы имеете систему отопления, то расходовать еще и электричество просто неразумно. Так же неразумно палить электричество и в ситуациях, когда в помещении установлен какой-либо обогреватель, что мы и наблюдаем в бане. Немыслимо представить подобные заведения без печи – есть печь, значит от нее можно взять энергию на обогрев теплых полов. О том, как это можно сделать, мы поговорим позже, а пока рассмотрим другие моменты, говорящие в пользу такого подхода к делу решения вопроса, как сделать теплый пол в бане? Их не так уж и много.

Электробезопасность. Баня – это сырое во всех отношениях помещение, и использовать в ней электрический теплый пол не очень безопасно. Согласен, можно сделать все по правилам и оснастить систему подогрева пола различными защитными элементами, но…. Всегда следует помнить о том, что это техника и ей свойственно выходить из строя. В общем, противопоказаний для использования в бане электрических теплых полов нет, но имеется здравый рассудок, который говорит о том, что лучше этого не делать. Если и делать, то только в сухих помещениях – например, в комнате отдыха.
И второй момент – это энергопотребление. Как ни крути, а у электрических полов оно не такое уж и малое. В случае с такими системами на бесплатное тепло рассчитывать не стоит.

С другой стороны, электрические теплые полы обладают одним существенным преимуществом – в них отсутствует теплоноситель, который может замерзать в холодное время года. Думаю, понимаете, к чему я клоню – как правило, бани постоянно не отапливаются, и этот теплоноситель может попросту замерзнуть. Последствия замерзания воды в системе отопления очень плачевные. Как правило, это разорванные трубы (особенно если они металлические), испорченная запорная арматура и хуже всего – безнадежно вышедший из строя отопительный нагреватель. Единственный выход, который позволяет избежать таких неприятностей, это заправка системы отопления антифризом, что очень дорого. В общем, решать вам – ситуация двоякая и неоднозначная.

Это что касается выбора между электрическим и водяным теплым полом в бане. С последними все ясно как божий день, а вот с электрическими обогревателями данного типа следует разобраться более подробно.

Варианты выбора

Кабель для обогрева теплого пола

Существует 2 разновидности конструкций для обустройства бань — водяные и электрические. Каждая из них имеет свои особенности, достоинства и недостатки.

Водяной пол собирают из специальных пластиковых труб, обладающих прочностью, гибкостью и низким коэффициентом теплового расширения. Линия укладывается в форме змейки или спирали. Схема выбирается исходя из площади комнаты. Фиксация проводится между закрепленными на основании штырями или в уже готовых пенопластовых плитах с проделанными в них каналах. Если система не подключена к общему отоплению, для циркуляции жидкости используется насос, а для регулировки напора — коллектор и винтовой кран. Если контур замкнут на отдельный котел, его можно заполнить антифризом, чтобы использовать в любое время года.

Электрический греющий мат

Электрические приборы подразделяются на следующие категории.

Греющий кабель. Представляет собой провод в теплопроводной пластиковой изоляции. Толщина изделия составляет 6-12 мм, радиус максимального изгиба — 5-10 см в зависимости от диаметра. После закрепления и проверки работоспособности конструкция заливается цементным раствором. Различные модели имеют мощность в пределах 10-30 Вт/п.м. Качество обогрева определяется расстоянием между витками змейки.
Греющий мат. Более эффективное во всех отношениях устройство. Тонкие нагревательные элементы жестко закреплены на пластиковой сетке. Маты нет необходимости заливать стяжкой. Полосы шириной 50-100 см можно резать, чтобы точно подгонять под нужный размер комнаты. Практикуется их закрытие клеем толщиной 2-3 мм при укладке плитки. Мат простой в укладке, с этим процессом может справиться даже начинающий.
Инфракрасные пленки. Принцип действия устройства заключается в том, что под воздействием тока медные нити, отделанные карбоном, создают излучение, греющее предметы, через которые проходит. Так даже над деревянным настилом рука будет чувствовать ощутимое тепло. Пленка имеет доступную стоимость и практичное устройство. Элементы в пленке расположены параллельно, благодаря чему при выходе одного направления из строя нагрев не прекращается. Поскольку материал неустойчив к влаге и легко рвется, его используют в сухих помещениях под легкой стяжкой или деревянным покрытием.

Как правило, чтобы сделать теплый пол в бане, используется несколько видов нагревательных приборов.

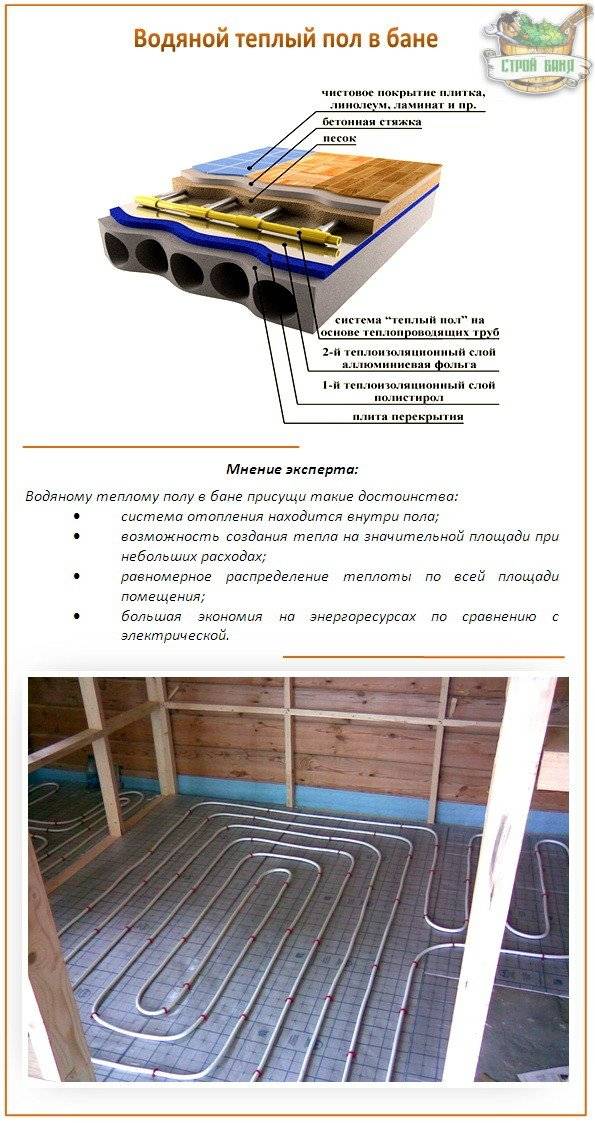

Водяной пол с подогревом

Для устройства пола с водяным обогревом наиболее применимы трубы из:

металлопластика;
полиэтилена;
стали.

Конструкция любого теплого пола с водяным обогревом состоит из разводки труб, находящихся между основанием и половым покрытием, согласно четко установленной схеме.

Помимо воды также можно использовать такие теплоносители, как:

антифриз;
этиленгликоль;
другие специальные растворы.

Для минимизации теплопотерь, трубы прокладываются на теплоизолирующий материал, а для улучшения теплоотдачи пола, под трубами следует поместить алюминиевую фольгу.

Укладка труб такого пола производится двумя способами:

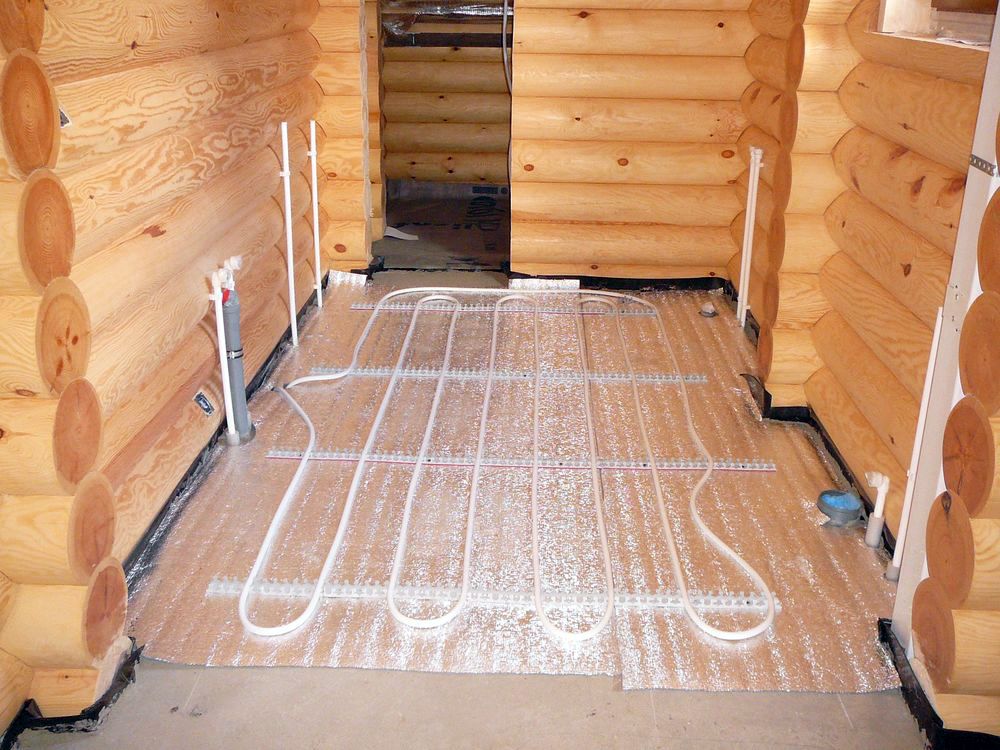

Укладка труб меандрами или «змейкой». Данный способ сравнительно трудоемкий, профессионалы не советуют выбирать данный способ монтажа, не имея определенных навыков и сноровки. Недостаток метода в том, что на поверхности пола возникает большое колебание температур. У входа в помещение температура пола самая высокая, так как подача воды или другого теплоносителя осуществляется с одной стороны, а в глубине помещения пол становится холоднее, так как выходит остывшая вода через «обратку».
Укладка труб спиралью или «улиткой». Способ укладки более прост и преимущественен в том, что тепло по полу распределяется равномерно. За годы применения систем теплого пола в строительстве, данный способ зарекомендовал себя, как самый работающий и наиболее надежный.

Укладка труб может производиться:

по деревянному основанию;
с бетонной заливкой;
с применением полистирольных плит со специальными пазами.

Общие принципы устройства тёплых полов в бане

Схема пирога электрического теплого пола под плиткой

По фото очень сложно составить представление о том, как сделать тёплый пол в бане. Для этого нужно знать общие и частные принципу устройства таких конструкций. В зависимости от планировки бани устройство тёплого пола обычно делается в моечном отделении. Для любого пола с подогревом нужна качественная теплоизоляция снизу. После этого делается стяжка из цементно-песчаного раствора или сухой смеси. После стяжки можно укладывать напольное покрытие, будь то керамическая плитка или деревянные настилы.

Некоторые мастера советуют помимо теплоизоляции укладывать под стяжку и гидроизоляционный слой. Это позволит избежать образования конденсата в пироге пола во время работы нагревательной системы. В качестве гидроизоляции можно использовать обычную полиэтиленовую плёнку. Теплоизоляцию лучше делать пенополистиролом, минватой, керамзитом или фольгированным пенофолом.

Если вы решите построить русскую баню с туалетом, парной, моечным помещением и комнатой отдыха, например, размером 6х5 м, то устройство тёплого пола может понадобиться не только в моечном отделении. Такая планировка предполагает сооружение тёплых полов и в других помещениях (туалете, комнате отдыха).

Какие материалы нужно приобрести?

Для изготовления подобного пола вам понадобятся следующие материалы:

змеевик, теплообменник — можно изготовить самостоятельно либо приобрести магазинный, но так как размеры печей крайне индивидуальные, то самостоятельное изготовление — лучший вариант (номинальные размеры: 3 метра дюймовой трубы),
емкость-накопитель — металлическая бочка со стенкой толщиной минимум 5 мм, с установленным на ней сапуном (предотвращает парообразование, если такое возникнет). Сумма объема емкости-накопителя и труб должна быть не менее 100 литров,
термоголовка — является задатчиком-регулятором температуры системы,
байпас — обеспечивает перетоки из прямой в обратку,
трехходовой вентиль — регулирует перетоки через байпас,
циркуляционный насос — обеспечивает циркуляцию жидкости в системе,
трубы — основной элемент обогрева,
коллектор — распределяет потоки жидкости в контуры системы,
дополнительные элементы — утеплитель, гидроизоляция, пароизоляция, подложка, армирование, крепежи, фитинги.

Электрический пол в бане

На чем основываются принципы монтажа, как распределяется функциональная нагрузка при укладке электрических полов и как работает система обогрева, расскажет эта статья, а о правилах укладки – видеоролик.

Удивительно своеобразной зоной отдыха была и остается на сегодняшний день баня. Здесь царит атмосфера уюта и забвения от повседневных дел, способствующая полному восстановлению душевного равновесия.

Если смотреть с позиции полного релакса, наступающего с момента принятия процедур, то некоторые нюансы могут нарушить состояние расслабленности и умиротворения. К нему можно смело отнести ощущения холодного пола под ногами, который способен вызвать немалую долю дискомфорта.

Система безопасности теплых полов

Избавить от неприятного прикосновения к холодной поверхности поможет система обогрева полов. Предбанник встретит сухим теплом, располагающим к приему процедур. Разувшись в раздевалке и ступив на пол босыми ногами, не появится чувства дискомфорта. В парилке не столь ощутимой окажется разница температур настила и под самым потолком бани. Пол помывочного отделения не пронзит сознание прикосновением холодного кафеля.

Помимо чувственного восприятия, теплые полы несут дополнительную функцию, способствующую ускоренной просушке настила. Благодаря подогреву, в таких банях не образуется плесневелый или цветной грибок на деревянных поверхностях или плиточным покрытием.

Для установки теплых электрических полов во всех влажных помещениях любой, в том числе и каркасной бани. рекомендуется производить монтаж кабельных секций в бетонную стяжку. Кабель, расположенный на матах, устанавливается в слой специального плиточного клея, толщиной 15 мм. Система снабжена надежной изоляцией, состоящей из нескольких полимеризованных слоев защиты с экранирующей оплеткой из алюминиевой или медной фольги, которые обеспечивают заземление системы. Дополнительной изолирующей защитой от попадания влаги к электропроводящим жилам, является слой клея или стяжки, а также плиточное керамическое покрытие.

Принцип работы электрических полов

Конструкция теплых полов представляет собой силовой электрический кабель, работающий по принципу резисторного нагрева. Его монтируют в цементно-песчаную или бетонную стяжку, являющаяся дополнительным изолятором для безопасного пользования электропроводящими приборами.

Выпускаются электрические теплые полы в уже готовом к монтажу состоянии, в виде кабеля, уложенного на мат. Такое устройство монтируется в слой специального клея, который также гарантирует дополнительные изоляционные свойства.

Важно знать, что

Перед укладкой силового кабеля необходимо замерить его сопротивление. Оно не должно превышать 5% от заявленной производителем нормы.

Устройство снабжено терморегулятором, контролирующим уровень подачи тепла. Для бань выпускаются системы с мощностью от 180 до 220 Вт на квадратный метр. При наличии дополнительных теплых помещений, которые расположены под устраиваемым перекрытием, снабженным обогревом, мощность может быть понижена путем его укладки под бетонную пяти сантиметровую стяжку. В противном случае, маты с электрическим кабелем следует монтировать под специально предназначенную для плитки клеевую основу, толщиной 15 мм.

Ключевым моментом при изготовлении стяжки для теплого, правильного пола. это полное исключение в смеси крупных и остроугольных фракций ее составляющих. Крепление электрического кабеля происходит на армирующую сетку при помощи пластиковых специальных хомутов

Особое внимание следует уделить затягиванию крепежа. Его нельзя перетянуть, чтобы кабель не подвергся деформации или излому, что неизбежно приведет к повреждению изоляции

Важно знать, что

После укладки силового кабеля также необходимо замерить его сопротивление. Оно не должно превышать 10% от величины, указанной в инструкции.

Устройство теплого пола для парилки

Изначально такая конструкция может показаться ненужной, так как в парилке высокая температура, а на бетон уложен деревянный настил. На первый взгляд условия идеальные во всех отношениях, но это не так.

Дополнительный нагрев необходим по следующим причинам:

По законам физики горячий воздух устремляется вверх и скапливается под потолком. Внизу всегда холодно, независимо от температуры в помещении. Стоять на такой поверхности неприятно и небезопасно для здоровья. При использовании подогрева воздушный слой у пола теплый и приятный.
Так как в традиционной русской бане принято париться вениками, на полу образуются лужи. Из-за постоянной сырости начинает развиваться грибок и плесень. Зараженную древесину приходится менять, а бетонные поверхности чистить и дезинфицировать. Подогрев предотвращает эти явления.
Теплое основание создает дополнительное тепло, что позволяет не раскалять до предела электрокотел. Жар распределяется равномерно, снижается риск возникновения пожара и получения ожогов.

Инструкция по установке

Последовательность работ по установке теплого пола

Монтаж каждого вида обогревательной системы имеет свои особенности, указанные в руководстве по эксплуатации. Единым для всех изделий этапом работы является подготовка основания под укладку.

Пошаговая инструкция:

Удалить старую отделку. Очистить основание от осколков, пыли и мусора. Если есть промышленный пылесос, можно использовать его.
Отбить молотком неустойчивые фрагменты, расширить узкие отверстия и щели. Обработать их грунтовкой и заделать строительным раствором.
Взять уровень и проверить ровность плиты. Если имеет место ее провисание или деформация, выставить маяки, ориентируясь на самый высокий угол.
Покрыть плиту грунтовкой глубокого проникновения. После ее впитывания и высыхания залить стяжку толщиной до 30 мм. Для облегчения раствора лучше использовать керамзит в качестве наполнителя. Помимо легкости пористые шарики снизят теплопроводность материала.
Уложить на стяжку фольгированный пенофол. Стыки между полосами заделать алюминиевым скотчем.
Обустроить изоляцию. Лучше всего для этого подходит рубероид, края которого заводятся на стены на высоту 20-25 см.

После подготовки основания проводится монтаж нагревательных конструкций.

Подключение теплого пола через распределительную коробку

Труба закрепляется на кране с помощью фитинга с винтовой резьбой. Затем проводится ее укладка в соответствии с выбранной схемой. Если площадь помещения большая, нужно сделать несколько контуров для обеспечения нормального давления и равномерного прогрева. После завершения укладки обратка жестко закрепляется в коллекторе, после чего контуры заливаются тяжелым бетоном.

Кабель целесообразно закреплять специальной монтажной сеткой с крепежными фиксаторами. Благодаря этому приспособлению кабель ложится быстро с верным соблюдением рекомендованного интервала. Как и в случае с водяной конструкцией поверх кабеля заливается цементный раствор.

Конвекционные маты крепятся к основанию скобами, клеем или саморезами. Края подрезаются с тем расчетом, чтобы расстояние до стены было 5-10 см, а над элементами не стояла мебель. Стяжку делать не обязательно. Сразу после фиксации элементов на них можно укладывать керамическую или каменную плитку. Плюс такого решения в том, что помещением можно пользоваться спустя несколько часов после затирки швов.

Можно ли укладывать теплый пол в бане

При грамотном планировании не составит труда создать безопасную систему отопления пола

Ограничений на строительство частной бани с теплым полом не существует. Запреты распространяются на сауны, которые находятся в многоэтажных домах. Правила действуют только на водяные системы подогрева.

Причины таких ограничений:

Цементная стяжка и наполненные водой трубы создают нагрузку, на которую не рассчитаны несущие конструкции здания. Это чревато разрушением стен, фундамента, деформацией плиты перекрытия.
Не исключается риск возникновения протечек в магистрали. Под первыми этажами в домах находятся подвалы, в которых обустраиваются склады, располагаются электрические щиты, запорная арматура водопровода и отопления, монтажные коробки коммуникационных линий. От затопления эти объекты могут серьезно пострадать.

Особенности устройства банных теплых полов

В зависимости от условий эксплуатации, технических особенностей бани, структуры фундамента применяются варианты устройства системы теплого пола.

Водяной пол действует по принципу замкнутого контура трубопровода. По нему комплексно циркулирует теплоноситель жидкого типа, который приводится в действие специальным насосом. В роли теплоносителя может выступать обыкновенная вода или антифриз, этиленгликоль. Система демонстрирует высокий уровень подачи тепла, создает комфортные условия в бане.

Система электрического типа создается при помощи инфракрасных матов из пленки и кабельных полов. Каждый из вариантов имеет ряд особенностей при вводе в эксплуатацию и монтаже, которые обязательно учитываются мастерами при установке.

Водяная система требует дополнительной установки и постоянной работы насоса, применения труб из пластика или меди, элементов арматуры. Несмотря на расходы при установке, водяной теплый пол окупается всего за несколько лет, что отличает ее от электрического аналога. Выполнение монтажа с использованием инфракрасного или кабельного подогрева стоит дешевле, но влияет на потребление электроэнергии.

Аналогично выглядит ремонт с кабелем. Практичным и надежным вариантом станет инфракрасный пол. Повреждение одного участка не повлияет на функционирование оборудования. Пленочный тип не нуждается в широкой стяжке, что практично в эксплуатации. Монтаж теплых полов для бани выполняется на специальные теплоизоляционные материалы на основе цементно-песчаной смеси, сухой стяжки. На верхнюю часть укладывается лицевая сторона покрытия. В ряде случаев применяется дополнительная гидроизоляция. Используется толстая пленка из полиэтилена, минеральная вата, керамзит или пенофол.

Как сделать электрический теплый пол в бане

Варианты монтажа
