Как сделать электрический теплый пол под плитку: плёночный и кабельный вариант

Какая система обогрева лучше под плитку?

Монтируя систему обогрева под плитку, мы сталкиваемся с некоторыми нюансами:

1. Плитка кладётся на клей либо на раствор. Схватываются эти материалы по-разному. Скажем, раствор более чувствителен к распределению влаги, влага должна быть распределена в растворе равномерно, он должен высыхать и схватываться как можно равномерней. Поэтому отопление в таком случае желательно включать по истечении хотя бы 10 суток.
2. Второй нюанс касается материала, из которого изготовлена плитка. Плитка может поглощать воду, а может не поглощать. В первом случае, даже если вы кладёте плитку на клей, следует повременить с подогревом.
3. Третий нюанс заключается в размерах плитки. Чем меньше плитка, тем быстрее и равномернее произойдёт процесс схватывания. Конечно, технология кладки всё равно требует подождать некоторое время.

Стоит отметить, что если обогрев под плитку не установлен, то рекомендуется ждать 3 дня. На практике, люди ходят по плитке на 2 день.

Это вполне оправдано, если использовался клей, а плитка сама большая, ведь чем больше плитка, тем меньше давление от человека передаётся на стяжку. Но поскольку речь идёт о подключении обогрева, то физика несколько другая.

Что касается того, какой «тёплый пол» лучше установить под плитку, то однозначного ответа нет:

1. Водяное отопление потребует достаточно толстой выравнивающей стяжки над трубами.
2. В случае с электрическим отоплением как таковой стяжки может и не быть.

В остальном, необходимо рассмотреть каждую модель отдельно.

Выбираем производителя

На прилавках магазинов представлены комплекты знаменитых фирм производителей Thermo, Devi, Electrolux, Теплолюкс, другие. Не специалисту трудно определиться – какой фирмы выбрать теплый пол под плитку? Каждый имеет свои требования, предпочтения, поэтому однозначного ответа нет. Приоритетным критерием выбора теплых полов должно стать высокое качество продукции. Поэтому не следует поддаваться уговорам продавцов, которые навязывают системы теплого пола неизвестных производителей.

Факт

Реальные, правдивые отзывы, помогут разобраться – какой фирмы теплый пол лучше под плитку? Грамотно эксплуатируемая сертифицированная продукция будет беспроблемно служить долгие годы.

Какой тёплый пол под плитку лучше, по мнению нашей редакции

Выбор подходящего варианта зависит от места выполнения работ. Если система монтируется в квартире, расположенной в многоквартирном доме, лучшим вариантом является электрический тёплый пол. Однако при массовом использовании возрастает нагрузка на электросеть.

В частном доме может монтироваться и водяная, и электрическая система «Тёплый пол». При наличии автономного источника электроэнергии второй вариант является предпочтительным

Если же дом расположен в местности, где достаточно часто отключается электричество, стоит обратить внимание на водяной тёплый пол под плитку с естественной циркуляцией

Производители предлагают готовые комплекты. Предлагаем познакомиться со средней стоимостью различных тёплых полов:

Модель	Характеристики
CALEO Silver 150	Инфракрасная плёнка. Мощность – 150 Вт. «Сухой» монтаж.
Тепло Крыма 250 Ватт 1,8 м	Рабочая температура – 55°С. Двухступенчатое регулирование мощности 125/250 Вт. Размер – 180×64 см.
Electrolux EMSM 2-150-1.5	Нагревательный мат шириной 50 см. Заземление. Защита от перегрева. Рабочий ток – 1,02 А.
Теплолюкс Express 300Вт	Нагревательный мат. Экранирован. Максимальная площадь обогрева – 2,8 м². Максимальный нагрев – до 30°С.

Watch this video on YouTube

Watch this video on YouTube

Мощность на метр

Характеристики инфракрасных обогревателей

ИК полы легко регулировать по температуре – например, установив терморегулятор на 21 градус, можно добиться максимально комфортной температуры пола. Хотя в целом нагревать систему можно до 50 градусов, но необходимости в этом нет. Так как сейчас на рынке появилось достаточно много производителей ИК систем, можно легко подобрать оборудование по подходящей цене. Монтаж можно произвести самостоятельно и довольно быстро, а это тоже положительно скажется на кошельке владельца обустраиваемого помещения. А в отдельных случаях ИК полы могут даже заменить централизованную систему отопления.

ИК теплый пол под плитку — какой лучше

Достоинства инфракрасного пола

ИК пол обладает немалым числом достоинств.

1. ИК система отлично справляется с нагревом окружающих ее предметов интерьера. Длина волны равна 5-20 мкм, что позволяет ей проходить сквозь плитку.
2. Регулировать температуру при установленной системе ИК полов довольно просто, что позволит создать оптимальный микроклимат в любой комнате.
3. Такие полы экономны, они тратят мало электроэнергии.
4. Здоровье человека не будет страдать от значительного электромагнитного излучения, как при укладке кабельного пола.
5. ИК полы могут стать своеобразным ионизатором воздуха.

ИК теплый пол под плитку — какой лучше

Недостатки инфракрасных систем при укладке их под кафель

Но у ИК полов есть и свои минусы использования. Особенно это касается варианта, при котором система укладывается под кафельную плитку.

1. Обогревать не только полы, но и комнату при помощи этой системы выгодно только в помещениях небольших размеров. В противном случае система подогрева заставит нещадно тратить деньги на коммунальные платежи.
2. ИК полы нельзя укладывать там, где они будут закрыты мебелью или сантехническими приборами. Поэтому перестановку в комнате сделать уже не получится.
3. Плиточный клей, как и цементная стяжка, пусть и не так интенсивно, но будет постепенно повреждать пленку ИК пола, из-за чего сроки ее службы значительно снизятся.
4. Если ИК полы вышли из строя, они могут стать причиной возникновения пожара в результате короткого замыкания.

5. Небольшая адгезия пленки становится причиной затрудненных работ по монтажу. К слову, адгезию можно повысить, если уложить между системой подогрева и плиткой гипсокартон и стеклотканную сетку. Но в этом случае нагревательная способность системы будет несколько снижена.

6. Укладка полов такого типа должна производиться на идеально ровную поверхность, что требует ряда подготовительных работ.

Какой пол лучше выбрать под плитку

Есть различные модели греющих полов, они бывают водяными и электрическими

Последние подразделяются на кабельные, стержневые и плёночные.  Каждый вид имеет свои плюсы и минусы, на которые следует обращать внимание при выборе полового покрытия

Водяные тёплые полы — конструкция с уложенным трубопроводом, по которому циркулирует нагретый теплоноситель. Чаще монтируется в стяжку.

Электрические кабельные — в качестве элемента нагрева выступает кабель. Как и водяной пол, данный вид чаще заливается бетонной стяжкой, хотя допустим и «сухой» метод монтажа.

Электрические инфракрасные полы — самый лёгкий и недорогой вид для укладки, особенно в квартире. Представляет собой тонкую плёнку с карбоновыми пластинами.

Плюс кафеля, при размещении его на тёплом полу, он не препятствует прохождению тепла, что увеличивает КПД отопительной системы. Плитка кладётся чаще на бетонную поверхность, и фиксируется на клей. Для водяного и кабельного пола залитого стяжкой — это идеальное отделочное покрытие.

Декоративная отделка инфракрасных тёплых полов керамогранитом обладает рядом сложностей и особенностей, так как «пирог» очень тонкий. Но в принципе, запрета на такое соседство не существует.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Типы электрических полов

Основные разновидности:

• теплый пол кабельный электрический под плитку;
• пленочный пол;
• нагревательные маты;
• карбоновые маты.

По принципу работы они делятся на две группы: кабельный нагрев и инфракрасное излучение.

Кабельный пол состоит из нагревательной секции (расположенной в полу), монтажного конца (с помощью которого производится подключение к терморегулятору и источнику энергии) и соединительных муфт.

Рекомендуемая толщина теплокабеля – 8 мм. Его укладывают «змейкой» по всей площади, назначенной под обогрев. Резать кабель нельзя.

Пленочный пол – тонкая (0,33 мм) полимерная пленка со встроенными плоскими нагревательными элементами. Элементы питаются от сети или автономного источника, пленка излучает инфракрасные волны.

Маты – это тоже теплокабель, только закрепленный на гибкой армирующей сетке. Реализуется в рулонах.

Карбоновые маты состоят из параллельно соединенных карбоновых стержней. Принцип обогрева – инфракрасный.

Электрический тёплый пол под плитку

Существует несколько электрических систем для обогрева. Все они основаны на том, что ток, проходя по проводнику, производит тепло согласно закону Ома.

Естественно, если электрический ток не производит какой-либо работы, не производит излучения, то все электрические системы должны бы быть равноценны, но есть одно но. Дело в том, что тепло поступает не только в помещение, в котором вы расположите данный элемент, но и на этаж ниже.

Чтобы потери были минимальны, слой покрытия под отопительным элементом должен иметь хорошую теплоизоляцию, а сверху низкую.

Теплоизоляцию можно увеличить 2 способами – увеличить прослойку материала, либо взять материал с низкой теплопроводностью.

Как показывает практика, разные модели электрических тёплых полов показывают разную эффективность.

Ещё хотелось бы обратить внимание на такое понятие, как инфракрасный тёплый пол

Укладка инфракрасного пола

Дело в том, что тепло можно передать 3 способами:

• конвекция (передача через потоки воздуха);
• теплопроводность (тепло передаётся при соприкосновении двух предметов);
• излучение (инфракрасное);

В основном, теплопроводность приводит к обогреву соседа или улицы, поэтому непосредственно она почти не участвует в обогреве. Конвективных потоков от «тёплого пола», по-видимому, практически нет. Остаётся одно – все тёплые полы, рассматриваемые в данной статье, являются инфракрасными. Но есть один нюанс.

Чуть выше писалось про водяную модель отопления, там трубы заполняют плоскость пола не полностью. В электрических системах это тоже присутствует, но не во всех, плёночная система заполняет плоскость равномерно, и соответственно, она не требует дополнительной прослойки, в которой за счёт теплопроводности выравнивалась бы температура.

Поэтому она называется инфракрасной. По сути же, это лишь маркетинговый ход, а не какой-то принципиально иной способ передачи тепла, ну или, в некоторых случаях, это говорит о более равномерном распределении тепла.

Электрические полы бывают:

• кабельные,
• ленточные,
• плёночные,
• стержневые;

Разберём каждую из систем.

Технология монтажа

Кабельный обогрев

Итак, для того чтобы сделать электрический теплый пол на стене своими руками, Вам нужно будет выполнить следующие этапы:

1. Утеплите внутреннюю часть поверхности вспененным полиэтиленом с фольгированной основой.
2. Закрепите металлическую сетку на стенке с помощью дюбелей. Вместо сетки можно также использовать монтажную ленту, как на фото ниже.
3. Произведите установку нагревательных элементов, зафиксировав их механическим способом.
4. Подключите термодатчик и терморегулятор. Подсоединять провода к сети 220 Вольт не нужно.
5. Покройте так называемые теплые стены слоем черновой штукатурки.
6. Когда первый слой застынет, нанесите чистовой слой, зашпаклюйте его и переходите к декоративной отделки стены.
7. Через 4 недели можете смело включать подогрев и проверять, насколько он эффективен.

Обращаем Ваше внимание на то, что для укладки плитки поверх теплого пола нужно использовать специальный плиточный клей, иначе через время Ваша декоративная отделка попросту начнет сыпаться. Если же поверх кабельного обогрева стен Вы решите сделать гипсокартонную отделку, тогда технология монтажа еще проще

Вместо укладки плитки Вам нужно будет собрать каркас из профилей и зашить его листами ГКЛ, предварительно подключив все элементы цепи и установив терморегулятор в подходящем месте

Если же поверх кабельного обогрева стен Вы решите сделать гипсокартонную отделку, тогда технология монтажа еще проще. Вместо укладки плитки Вам нужно будет собрать каркас из профилей и зашить его листами ГКЛ, предварительно подключив все элементы цепи и установив терморегулятор в подходящем месте.

Видео инструкция по укладке термоматов:

Инфракрасная пленка

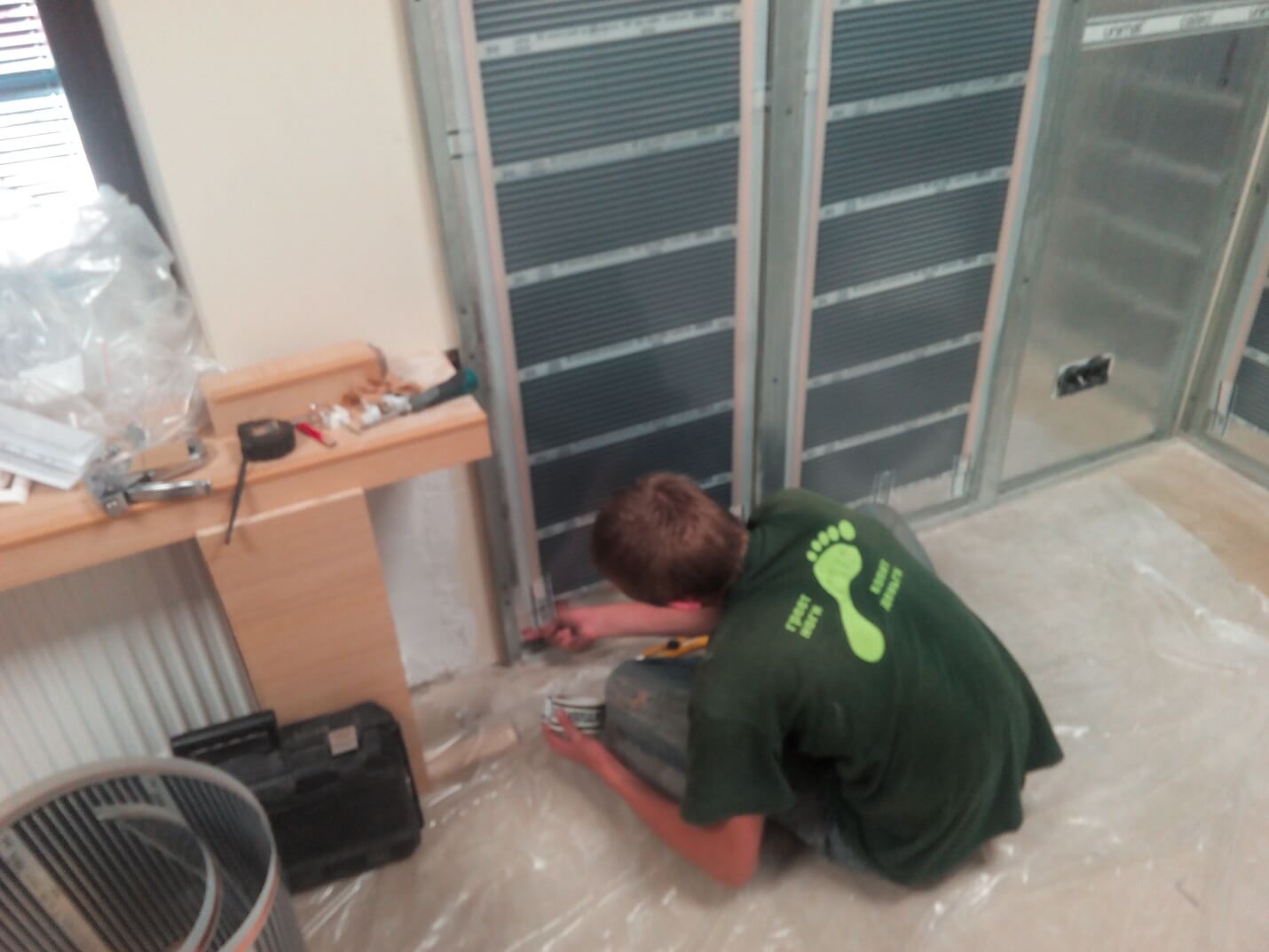

Установить инфракрасный теплый пол на стену гораздо проще. Обычно такой вариант используют на балконе, который отделывается вагонкой либо гипсокартонными плитами. В этом случае Вы должны учитывать важный нюанс – использовать фольгированную теплоизоляцию категорически запрещено. Если Вы хотите дополнительно утеплить лоджию, лучше подыскать альтернативный теплоотражатель без применения фольги.

После укладки теплоотражающего слоя Вам нужно сделать каркас под крепление отделки и закрепить пленочное покрытие в подходящих местах. Далее подключите провода и заизолируйте оголенные контакты. Последнее, что останется выполнить – подключить термодатчик и терморегулятор. После проверки отопительной системы можете сразу же ее включить.

Учитывайте важный нюанс – поверх пленочного покрытия нельзя наносить плиточный клей. Укладка инфракрасного теплого пола выполняется только «на сухую»!

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Вот и все, что хотелось рассказать Вам о том, как сделать теплый пол на стене своими руками. Рекомендуем все же выбрать альтернативный вариант отопления в доме либо квартиры, т.к. у такой системы больше минусов, чем плюсов!

Кабельный теплый пол под плитку

В отличие от пленочных электрополов, кабельные системы обогрева наиболее хорошо сочетаются с керамическим плиточным покрытием. Есть один нюанс – монтаж плитки производится поверх тонкой цементно-песчанной стяжки. Ее толщина достигает 3-5 см.

Основное достоинство кабельного обогревательного пола в сочетании с керамической плиткой – это высокая скорость прогревания покрытия и простота эксплуатации. Кабельный теплый пол обеспечивает быстрый обогрев поверхности благодаря высокой степени теплопроводности плиточного покрытия, которое к тому же устойчиво к воздействию высоких температур.

Недостаток кабельного пола в сочетании с плиткой заключен в сложности проведения монтажных работ. При укладке плитки поверх кабельного теплого пола обогрев будет происходить с минимальной инерционностью, т.е. поверхность будет своевременно нагреваться или остывать по команде программируемого терморегулятора. Керамическая плитка, установленная поверх электрического кабельного пола, обеспечивает максимально эффективное распределение тепла по всему помещению.

Монтаж кабельного теплого пола своими руками

1. Устройство кабельного пола начинается со сборки нагревательного контура. На фольгированное покрытие укладываются рейки для монтажа, между ними располагается утеплитель.
2. Греющий кабель прокладывается от той точки, где будет размещен блок управления.
3. Устанавливается один или несколько температурных датчиков. Это устройство размешается между витками нагревательного кабеля в гофрированной трубке.
4. После завершения укладки нагревательного кабеля и температурных датчиков, греющий контур заливается бетонной стяжкой. Ее толщина может достигать 4-5 см.
5. Электрический теплый пол подключается к контрольному блоку управления. Выполняется это последовательно – к разъемам подсоединяются температурные датчики, а после них – кабель нагрева.
6. К блоку управления подключается линия квартирной электросети, которая отводится от главного предохранителя.

Читать также: Подключение теплого пола к электричеству: как подключить своими руками

Укладка плитки на кабельный пол

1. Сначала нужно убедиться в том, что все детали конструкции надежно залиты цементной стяжкой. Ровность покрытия проверяется уровнем. Стяжка полностью высыхает за более чем 20 дней, укладывать плитку можно на 5-й.
2. Укладка плитки начинается после предварительной стыковки элементов рисунка. Начинать укладку лучше всего с самой дальней стены.
3. На плитку с помощью зубчатого шпателя наносится слой клеевого состава с толщиной в 40-45 мм.
4. Плитка с клеем прикладывается к стяжке, плотно прижимается и выравнивается. Можно по ней слегка простукивать прорезиненным молотком.
5. На углах изделия выставляются пластмассовые крестики для выравнивания швов, к ним стыкуется следующее изделие.
6. После того как укладка дойдет до угла нужно оставить зазор, в который укладываются отрезанные части плитки.
7. По истечении 3-4 дней, когда плиточный клей засохнет, производят затирку швов с помощью цемента или герметика.
8. Через два часа после затирки плитка тщательно вымывается от остатков состава.

Запуск обогревательной системы выполняется не ранее, чем через 25 дней после укладки плитки.

Читать также: Запуск отопления: подключение и порядок включения

Инфракрасный пленочный пол под плитку

• Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
• Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
• Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.

Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.

Монтаж пленочного теплого пола

1. Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
2. Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.
3. Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.
4. На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
5. На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
6. К клеммам на пленке подключаются провода питания.
7. Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
8. Устанавливается устройство для измерения температурного режима.
9. Выполняется подключение нагревательного пленочного контура к сети.

Укладка плитки своими руками

Технология, с ориентировкой на которую выполняется укладка пленочного ИК-пола под плитку своими руками, требует соблюдения алгоритма:

1. Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
2. Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
3. Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
4. Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
5. Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
6. С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
7. Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
8. Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
9. У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)

Читать также: Счетчик на отопление: как работает, выбор, установка и поверка

В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.

Какие есть виды кабелей и как проводится их расчет?

В качестве нагревательных элементов используется два вида кабеля:

Резистивный

Он имеет жилу, по которой проходит ток и электроэнергия превращается в тепло. Затем идет изоляция, оплетка и защитный слой. Роль заземления и защиты от электромагнитных волн выполняет металлическая оплетка. Данный кабель может быть одно- и двужильным.

Оба конца одножильного провода подключают в одну точку, это простой и дешевый вариант, но вокруг него образуется электромагнитное поле, с которым оплетка полностью справиться не может.

В двужильном кабеле есть токопроводящий и нагревательный кабель, они взаимно поглощают электромагнитные поля, которые создают. Все резистивные провода боятся перегрева, поэтому под мебелью их размещать нельзя;

Саморегулирующийся

Состоит из двух жил, обе они токопроводящие, разделены полимером, который нагревается. Если кабель в каком-то месте перегревается, то тепловыделение уменьшается, а на других участках он продолжает работать в обычном режиме. Главным недостатком саморегулирующегося кабеля является его высокая стоимость.

Во время расчета необходимого количества кабеля, надо учитывать не всю площадь помещения, а только полезную, то есть ту, под которой будет уложен теплый пол.

Расчет

Если кабельный пол будет выступать как основной обогрев, то на квадратный метр необходимо 160-180 Вт, а если как дополнительный, то достаточно 100-150 Вт. Зная площадь и мощность на 1 м2, вы можете определить мощность кабеля.

Нагревательный провод имеет определенную мощность на метр длины, и вы сможете легко подсчитать, сколько его вам необходимо.

Кабель продается отрезками с определенной мощностью, резать его нельзя, поэтому рассчитав необходимую мощность, вы приобретаете тот, у которого она немного выше.

Для расчета шага укладки, необходимо полезную площадь помещения в м2, умножить на 1000 и разделить на длину кабеля в метрах, вы получите шаг укладки в мм.

Допускается ли устройство ИК обогревателя под керамическую плитку

Ответ на этот вопрос нужно искать в технических условиях, нормативной документации и в рекомендациях которые предоставляет производитель оборудования относительно условий эксплуатации той или иной системы обогрева.

Основное назначение плёночных систем отопления, это монтаж «сухим» методом, без заливки на них стяжки, оптимальное покрытия для них это ламинат, линолеум, ковролин. В щелочной среде, которую имеют все плиточные растворы и клеи, со временем, плёнка обогревателя может прийти в негодность, что приведёт к выходу из строя системы отопления.

Пленочный теплый пол очень прост в укладке

Более пригодны для монтажа под керамическую плитку стержневые инфракрасные обогреватели, в устройстве стяжки на такую систему, нет необходимости, керамика может укладываться непосредственно на стержневые маты, при помощи плиточного клея.

Если при резистивном методе, нагрев происходит во время протекания электрического тока по металлическим проводникам, благодаря правильно подобранному сопротивлению, то при инфракрасном методе, принцип получения тепловой энергии принципиально иной. Электрический ток, проходя через плёночный обогреватель или стержневой мат, незначительно его нагревает, но при этом создаёт ИК излучение, которое прямолинейно распространяется, нагревая все предметы на своём пути.

Инфракрасный подогрев пола – залог тепла в вашем доме

Как уже было сказано, инфракрасный «тёплый пол», можно встретить в двух видах:

1. Плёночный ИК обогреватель. Устройство состоит из двух слоёв плёнки, между которыми расположены токопроводящие шины, сделанные из меди, между собой шины соединяются полосками из специальной карбоновой пасты, которая начинает излучать тепло во время подачи электрического потенциала на контакты обогревателя.
2. Стержневой обогреватель. Данная система появилась на рынке относительно недавно, но уже стала востребованной и приобрела популярность. Выглядит она в виде своеобразной лестницы, где роль тетивы выполняют два проводника в надёжной изоляции, между которыми расположены стержни (ступени), сделанные из карбона серебра и графита. Маты, стержневого обогревателя, имеют стандартную ширину 83 см, а расстояние между стержнями составляет 9 см или 10 см, общая же длина устройства, может достигать 20 м. При подаче электрического тока на контакты обогревателя, из стержня выделяется тепло в виде инфракрасного излучения с длинной волны от 8 до 14 мкм.

Пошаговая инструкция монтажа инфракрасного теплого пола

Под плитку укладывают стержневой вариант, поэтому разберем именно его. Чаще всего в комплекте идет инструкция. Обязательно изучите ее, так как у разных производителей могут быть свои особенности укладки. Помните несколько рекомендаций:

1. Выровняйте и очистите поверхность пола перед началом работы. Застелите ее отражающим материалом, стыки лучше всего проклеить фольгированным скотчем.
2. Начните укладку стержневого теплого пола с любого места. Если нужно изменить направление или положить следующий ряд, разрежьте соединительную шину с наружной стороны и продолжите работу.
3. После окончания укладки разрезанные концы соедините проводом и обжимными клеммами, которые идут в комплекте. Стыки обязательно закройте термоусадочной трубкой.
4. В начале мата подключите провода для терморегулятора, используйте тот же метод соединения. А концевые элементы закройте специальными заглушками. Поставьте термодатчик между планками в центре мата, подключите его по схеме, которая идет в комплекте.
5. После сборки обязательно проверьте общее сопротивление мата, значение должно совпадать с рекомендованным диапазоном. Подключите электричество и проверьте работу, запустив на короткое время теплый пол.
6. Сделайте окошки в отражающем материале, чтобы улучшить адгезию клеевого состава.

Приклеивайте плитку на слой не меньше сантиметра. Некоторые специалисты рекомендуют наносить состав не на пол, а на керамику, чтобы исключить повреждение теплого пола металлической гребенкой.

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.
