Виды самодельных генераторов
Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов.
Рассмотрим эти и другие идеи подробнее.
Дымогенератор из электроплитки
Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.
Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи.
- Устанавливают плитку в месте, до которого дотянется удлинитель.
- На электроплитку ставят бочку, в неё насыпают щепу.
- На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка.
- Здесь будут подвешены ваши продукты.
- Сверху бочку накрывают листом фанеры или железа. Коптильня готова.
Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы.
Генератор для коптильни из огнетушителя
Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.
Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер.

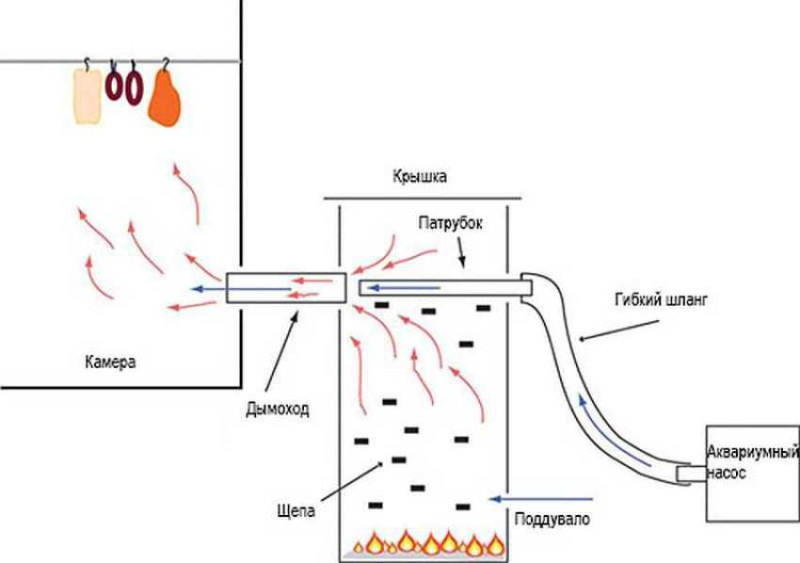

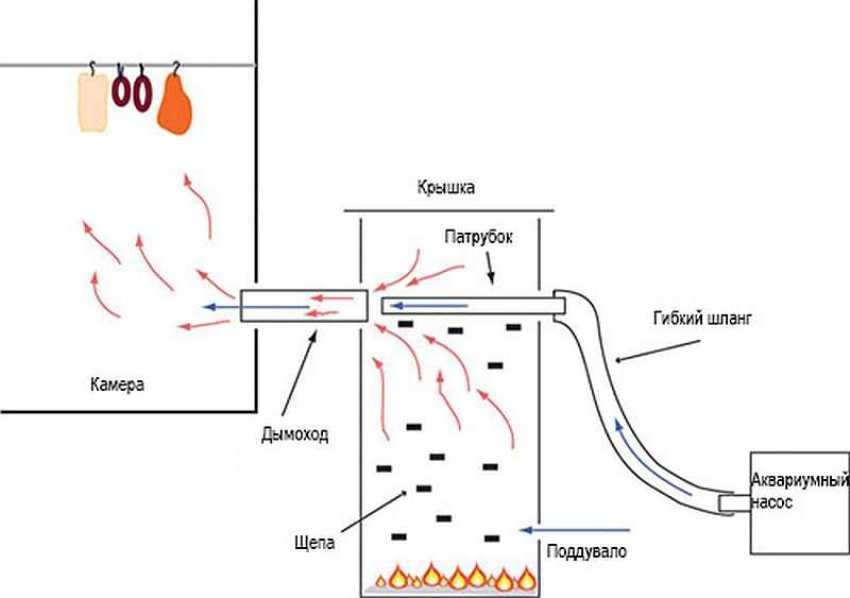

Как использовать аквариумный компрессор для дымогенератора
Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.
Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.
Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха.
Печка-дымогенератор для коптильни
Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний? для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками.
Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки.
Различные приспособления для дымогенератора
Для повышения качества дыма подойдёт дымогенератор с дополнительными приспособлениями.
Устройство инжектора дымогенератора
Самой ответственной и сложной частью аппарата является эжектор. От его изготовления и настройки зависит качество и количество дыма и работа всей установки.
Принцип действия этого устройства следующий:
- поток воздуха, двигающийся по дымоходу, создаёт внутри него пониженное давление;
- низкое давление в трубе дымохода затягивает дым из дымогенератора и создаёт дополнительную тягу через нижние отверстия.
Таким образом, работа эжектора усиливает поступление дыма в коптильную камеру, тление щепы и интенсивность дымовыделения.
Конструкция и самостоятельная сборка эжектора

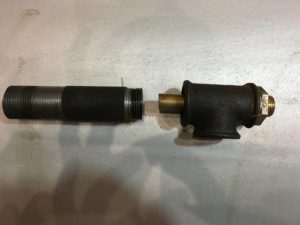

Изготовить это приспособление можно из водопроводного тройника. Средняя часть подключается к источнику дыма, одна из крайних — к коптильной камере, а в противоположную вкручивается пробка с трубкой от компрессора. Температура сравнительно невысокая, поэтому материал пробки может быть любым: пластмасса, резина или металл.
Трубка для подачи воздуха в эжектор берётся диаметром 6-10 мм и такой длины, чтобы заходить в дымоход на 8-10 см
Важно обеспечить соосность сопла и дымохода. Для этого оно должно плотно входить в пробку — в резиновую вставляется, а в металлическую вкручивается на резьбе
Кулер для дымогенератора
В холодном копчении используется дым комнатной температуры, а из генератора он выходит до 120°С, особенно при нижнем подключении дымохода. Для снижения его температуры устанавливается охладитель, или кулер.
Это цилиндрическая или квадратная камера размером, аналогичным корпусу дымогенератора. Попадая в эту камеру, дым замедляет движение и остывает. Для большей эффективности вход в охладитель делается сверху, а выход — снизу.
При остывании из дыма выделяется конденсат, который скапливается на дне кулера, поэтому дополнительно к нему необходимо установить сборник конденсата.
Принцип действия и схема работы кулера показаны на картинке.
Фильтр для дымогенератора
Для улучшения качества дыма его следует очистить от смол, копоти и других веществ. Для этого в дымоход устанавливается фильтр.
Конструктивно это расширение дымохода, наполненное стальными стружками или металлическими мочалками для мытья посуды. Это расширение может быть выполнено в виде дополнительной камеры с крышкой для замены фильтра или трубой большего диаметра, чем дымоход. В этом случае для замены стружки дымоход придётся подвергать частичной разборке.
Принцип действия показан ниже.
Компрессор для дымогенератора холодного копчения
Один из важных узлов дымогенератора — компрессор. Он направляет поток воздуха через эжектор. Этот поток переносит дым в коптильню, создаёт разрежение в камере сгорания и дополнительную тягу.
Самостоятельное изготовление компрессора
Самый простой компрессор можно сделать из компьютерного кулера и пластиковой бутылки:
- в дне бутылки вырезается отверстие, соответствующее диаметру кулера;
- в него вставляется вентилятор и закрепляется скотчем;
- в крышке проделывается отверстие для соединительной трубки;
- трубка вставляется в крышку, и место соединения также обматывается скотчем;
- кулер подключается к любому источнику питания =12 В.
Самостоятельное изготовление компрессора
Жидкость для генератора дыма своими руками
Кроме дымогенераторов, предназначенных для копчения продуктов, есть устройства, создающие дым на театральной и концертной сценах.
В этих аппаратах дым вырабатывается при попадании специального раствора на нагреватель и его испарении, то есть это не дым, а пар.
Состав может быть разным, например:
- глицерин – 15%;
- спирт – 10%;
- дистиллированная вода – 75%.
Естественно, пар от такого раствора не годится для копчения продуктов.

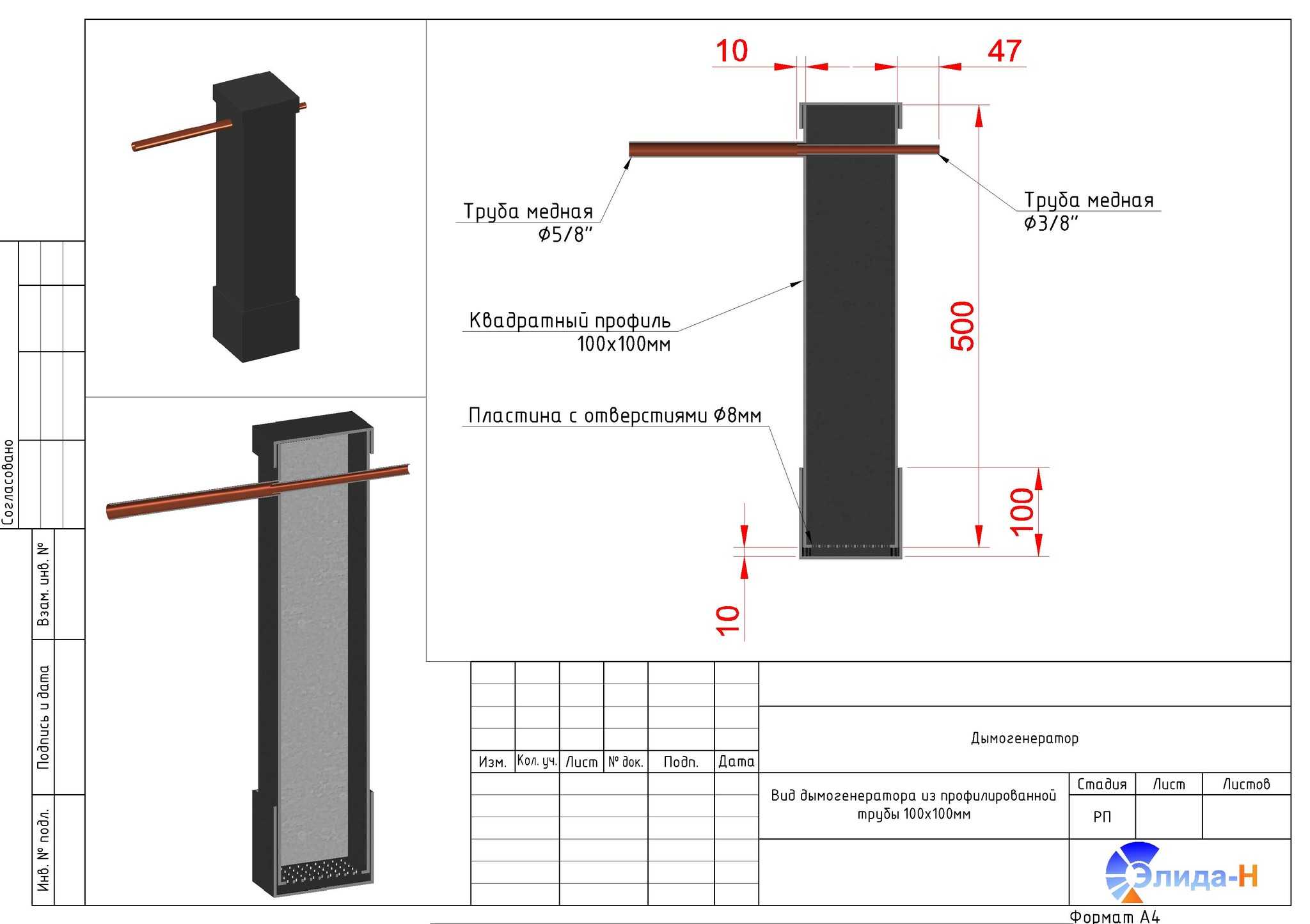

Как собрать дымогенератор для холодного копчения своими руками: инструкция
При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста. Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата
Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.
Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств
Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.
После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.
В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.
Изготовляя дымогенератор своими руками, его можно оснастить съемным дном
Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.
Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.

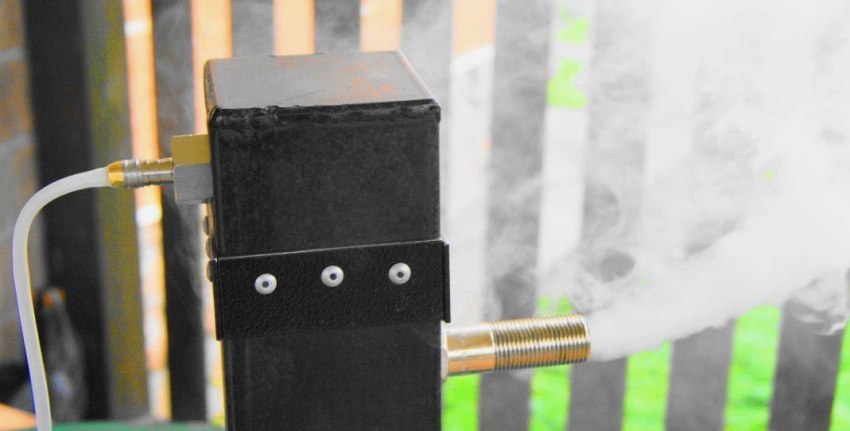

Как сделать дымогенератор: обустройство дымохода и эжектора
Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства
Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего)
Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью
Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.

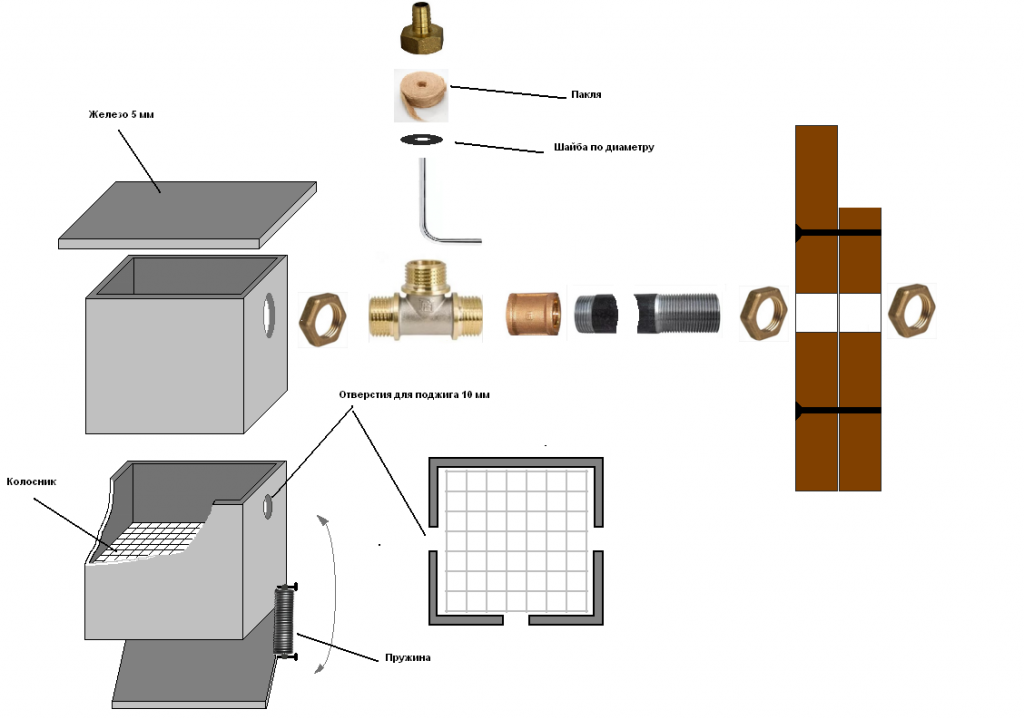

Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.
Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.
Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне
Принцип работы
Дымогенераторы – устройства, используемые для создания эффекта дыма или тумана в интерьере, спектаклях, фото- и видеосъемке, а также других творческих проектах. Принцип работы таких устройств основан на преобразовании жидкости в дымовое облако или туман с помощью различных методов.
В данной таблице представлены основные принципы работы дымогенераторов, их характеристики и применение.
| Тип дымогенератора | Принцип работы | Применение |
|---|---|---|
| Термальные дымовые | Испарение специальной жидкости при нагревании. | Театральные представления, сценические эффекты. |
| Создание дыма путем сгорания жидкости. | Съемки кино и видео, различные художественные проекты. | |
| Генерация небольшого количества дыма. | События, мероприятия, дискотеки. | |
| Предоставление более реалистичных эффектов. | Рекламные съемки, фотосессии. | |
| Ультразвуковые | Использование ультразвуковых колебаний для | Фотостудии и студии видеосъемки, а также для |
| дымогенераторы | разбрызгивания специальной жидкости. | создания эффекта тумана в домашних условиях. |
| Формирование плотного тумана без нагревания. | ||
| Низкий уровень шума и энергопотребления. | ||
| Эффективное использование на небольших площадях. | ||
| Пайневые | Применение глицерина в сочетании с пайном. | Театральные постановки, специальные события. |
| дымогенераторы | Образование дыма при смешивании двух компонентов. | Фотосессии и видеосъемки в закрытых помещениях. |
| Создание плотного и стабильного дымового облака. |
Каждый тип дымогенератора имеет свои уникальные характеристики и применение, что делает их востребованными в различных сферах и творческих проектах.

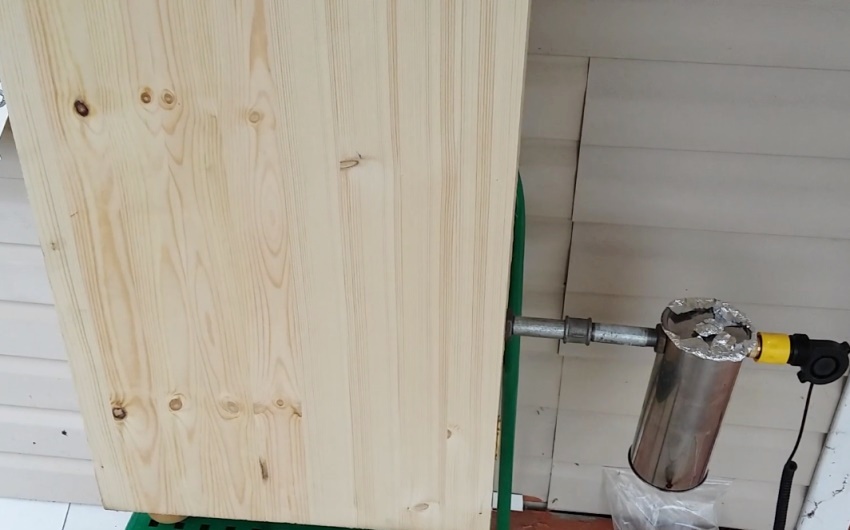

Как это работает
Коптильня с дымогенератором, построенная своими руками очень мобильна и компактна. В нерабочем состоянии ее можно хранить в гараже, подвале, даже шкафу. Это в зависимости, от того, что используется в качестве, собственно, коптильни. Для камеры можно использовать любой металлический ящик подходящего размера. Если готового нет, то своими руками его можно сделать без особых проблем.
Для домашнего копчения оптимальны размеры — 1,0 / 0,6 / 0,6 м (В/ Ш / Г). Сверху ящик закрывается крышкой с вмонтированным термометром и несколькими мелкими (0,3 -0,5 мм) отверстиями для создания тяги. Верхняя часть коптильни в рабочем состоянии должна находиться выше дымогенератора — это создает дополнительную природную тягу, и, даже, при остановке вентилятора, дым будет поступать в камеру без задержек.
Теперь необходимо все собрать:
- Устанавливаем генератор на несгораемое основание — металлический стол, бетонную плиту или пол, керамическую плитку. Это нужно сделать из соображений пожарной безопасности. Помимо того, что дымогенератор довольно сильно нагревается, из него могут выпасть кусочки горящей щепы.
- В дымогенератор загружаем приблизительно 0,5 – 1 л сухой щепы, опилок, стружек лиственных деревьев (хвойные для копчения не используются) и плотно закрываем его крышкой.
- Подсоединяем патрубок компрессора и соединяем дымоход с коптильной камерой.
- Поджигаем топливо через боковое отверстие.
- Включаем вентилятор.
- Процесс копчения начался. Тройник с вентилятором выполняет роль инжектора. В трубе дымохода создается разрежение, которое вызывает втягивание дыма из генератора, и довольно ощутимый воздушно-дымовой поток направляется в сторону коптильного шкафа. Одновременно образуется приток воздуха в топку извне, сквозь боковые отверстия в дымогенераторе. Горение поддерживается само по себе и вмешательства человека не требуется.
Ключи темы
1. фото дымогенератор 2. дымогенератор картинки 3. дымогенератор фото 4. дымогенератор для холодного копчения из трубы 5. фото дымогенератора для коптильни 6. устройство дымогенератора для холодного копчения чертежи 7. чертеж дымогенератора с размерами 8. дымогенератор из огнетушителя для холодного копчения 9. дымогенератор холодного копчения фото 10. дымогенератор своими руками из огнетушителя 11. чертеж дымогенератора из трубы 12. фото дымогенератора 13. чертежи дымогенератора холодного копчения с размерами 14. дымогенератор для холодного копчения своими руками чертеж 15. дымогенератор из огнетушителя своими руками 16. чертеж дымогенератора меркель 17. дымогенератор для холодного копчения из огнетушителя 18. чертежи дымогенераторов 19. дымогенератор для холодного копчения своими руками фото 20. дымогенератор для холодного копчения чертежи с размерами 21. дымогенератор из огнетушителя 22. дымогенератор для холодного копчения чертежи фото 23. устройство дымогенератора для копчения своими руками 24. дымогенератор для копчения из огнетушителя 25. дымогенератор улитка 26. чертежи дымогенераторов для холодного копчения 27. чертежи дымогенератора холодного копчения 28. схема дымогенератора для холодного копчения 29. устройство дымогенератора для холодного копчения своими руками 30. коптильня из огнетушителя своими руками 31. дымогенератор для холодного копчения своими с чертежами 32. дымогенератор для холодного копчения фото 33. чертежи дымогенератора для коптильни 34. чертежи дымогенератора для холодного копчения 35. схема дымогенератора для холодного копчения своими руками 36. дымогенератор для холодного копчения чертеж 37. чертеж дымогенератора для холодного копчения своими руками 38. дымогенератор холодного копчения чертеж 39. самодельный дымогенератор для коптильни холодного копчения чертежи 40. чертеж дымогенератора для холодного 41. дымогенератор для холодного копчения схема чертеж 42. схема дымогенератора своими руками 43. генератор холодного дыма чертеж 44. чертежи дымогенератора 45. лучший дымогенератор для холодного копчения своими руками 46. дымогенератор своими руками чертежи и фото 47. сделать самому дымогенератор для копчения 48. самодельная коптильня с дымогенератором 49. дымогенератор для холодного копчения своими руками чертежи 50. дымогенератор для холодного копчения чертежи
Правила использования дымогенератора: фото и эксплуатационные особенности
После окончания монтажа дымогенератора нужно проверить его эффективность. Использовать данный прибор довольно просто. Рассмотрим, как правильно эксплуатировать дымогенератор, изготовленный в домашних условиях.
Вначале нужно загрузить в конструкцию щепу. Количество топлива может быть разным. Как правило, его суммарный вес составляет около 0,7-0,8 кг. Важный момент заключается в выборе породы дерева, применяемого для получения дыма, необходимого для копчения. Категорически нельзя использовать хвойные деревья, так как они при нагреве выделяют смолы, которые испортят продукты, загруженные в коптильный аппарат. Для копчения рекомендуется подбирать дрова и опилки, изготовленные из лиственных и фруктовых пород деревьев (например, дуб, клен или яблоня).
Технология использования данного устройства подробно объясняется в соответствующих видео. Дымогенератор после наполнения опилками необходимо закрыть, а затем нужно присоединить дымоходную трубку к коптильному резервуару. Аппарат может прикрепляться непосредственно к камере. В таком случае его просто устанавливают на свое место – вплотную к стенке коптильни.
После окончания монтажа всех необходимых составляющих дымогенератора, нужно проверить его работоспособность
Для того чтобы поджечь опилки, нужно открыть боковую дверцу. После их розжига включается компрессор, перегоняющий воздух. После выполнения всех вышеуказанных манипуляций начинается процесс копчения. Остается только выждать нужное время, которое потребуется для того, чтобы приготовить продукты в коптилке.

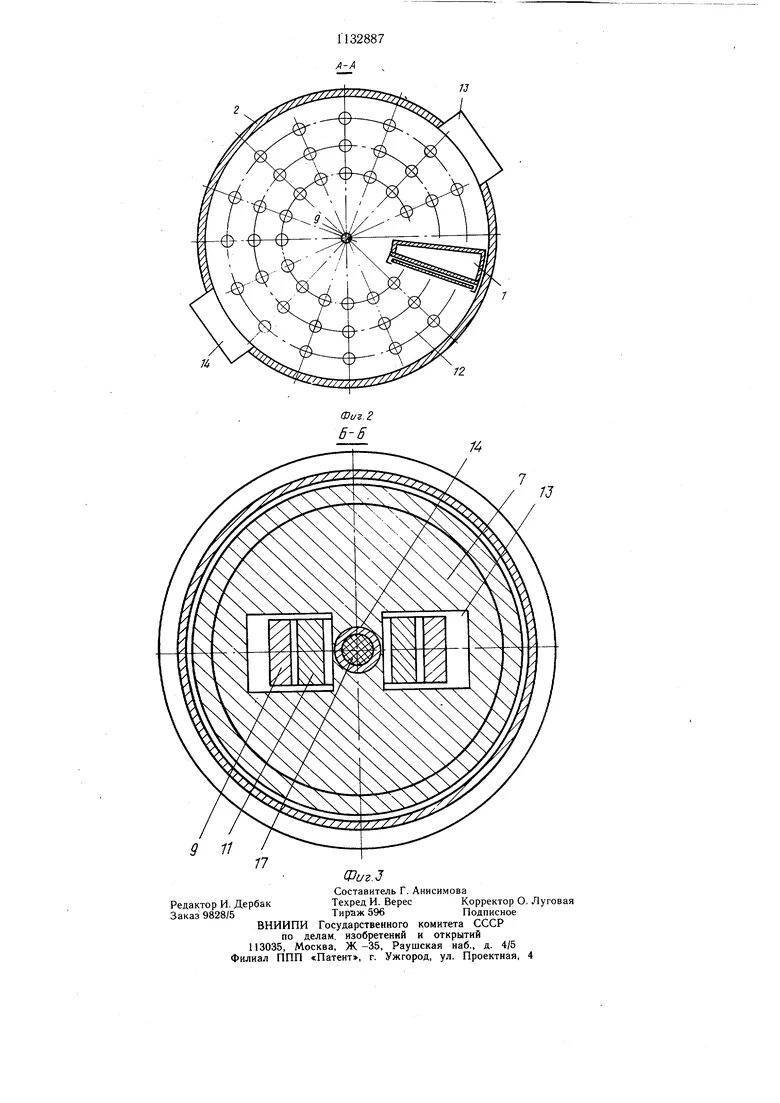

Чертеж дымогенератора из труб
Дымогенератор является полезным инструментом для создания и распространения дыма в различных ситуациях, таких как испытания вентиляционных систем, тестирование датчиков дыма или использование в театральных постановках.
Создание дымогенератора из труб — достаточно простая задача, и следуя этой инструкции, вы сможете сделать его своими руками.
Список материалов:
- Металлическая труба (предпочтительно алюминиевая или нержавеющая сталь), длиной около 30 см и диаметром около 2 см.
- Крышка или заглушка для трубы.
- Две резиновые прокладки, соответствующие диаметру трубы.
- Сверло и дрель.
- Материал для создания дыма (например, специальный дымовой порошок или химический состав, предназначенный для создания плотного дыма).
- Зажигалка или спички.
Закрепите трубу в тиски или другую устойчивую платформу. Убедитесь, что труба надежно закреплена и не будет двигаться во время работы.
Используя сверло и дрель, сделайте отверстие в центре крышки или заглушки, которая будет использоваться для закрытия одного конца трубы. Диаметр отверстия должен быть достаточным для подачи дыма, но не слишком большим, чтобы избежать утечки дыма во время использования.
Вставьте одну резиновую прокладку внутрь трубы на открытый конец. Убедитесь, что прокладка плотно прилегает к стенкам трубы, чтобы избежать утечки дыма.
Наполните трубу выбранным материалом для создания дыма. Убедитесь, что материал равномерно распределен внутри трубы. Не перегружайте трубу материалом, чтобы обеспечить эффективную генерацию дыма.
Вставьте вторую резиновую прокладку внутрь трубы на отверстие крышки или заглушки. Убедитесь, что прокладка плотно прилегает к стенкам трубы и обеспечивает герметичное закрытие.
Приготовьтеся к использованию дымогенератора на открытом пространстве или в хорошо проветриваемом помещении
Убедитесь, что вы принимаете все необходимые меры предосторожности и соблюдаете правила безопасности
Откройте дымогенератор, удалив крышку или заглушку с одного конца трубы. Если необходимо, используйте зажигалку или спичку для активации материала, находящегося внутри трубы.
Дым будет генерироваться и выходить через отверстие в крышке или заглушке. Остерегайтесь выделения тепла или искр во время работы дымогенератора, и не приближайтесь к отверстию лицом или другими частями тела.
Как устроить дымогенератор для коптильни холодного копчения своими руками

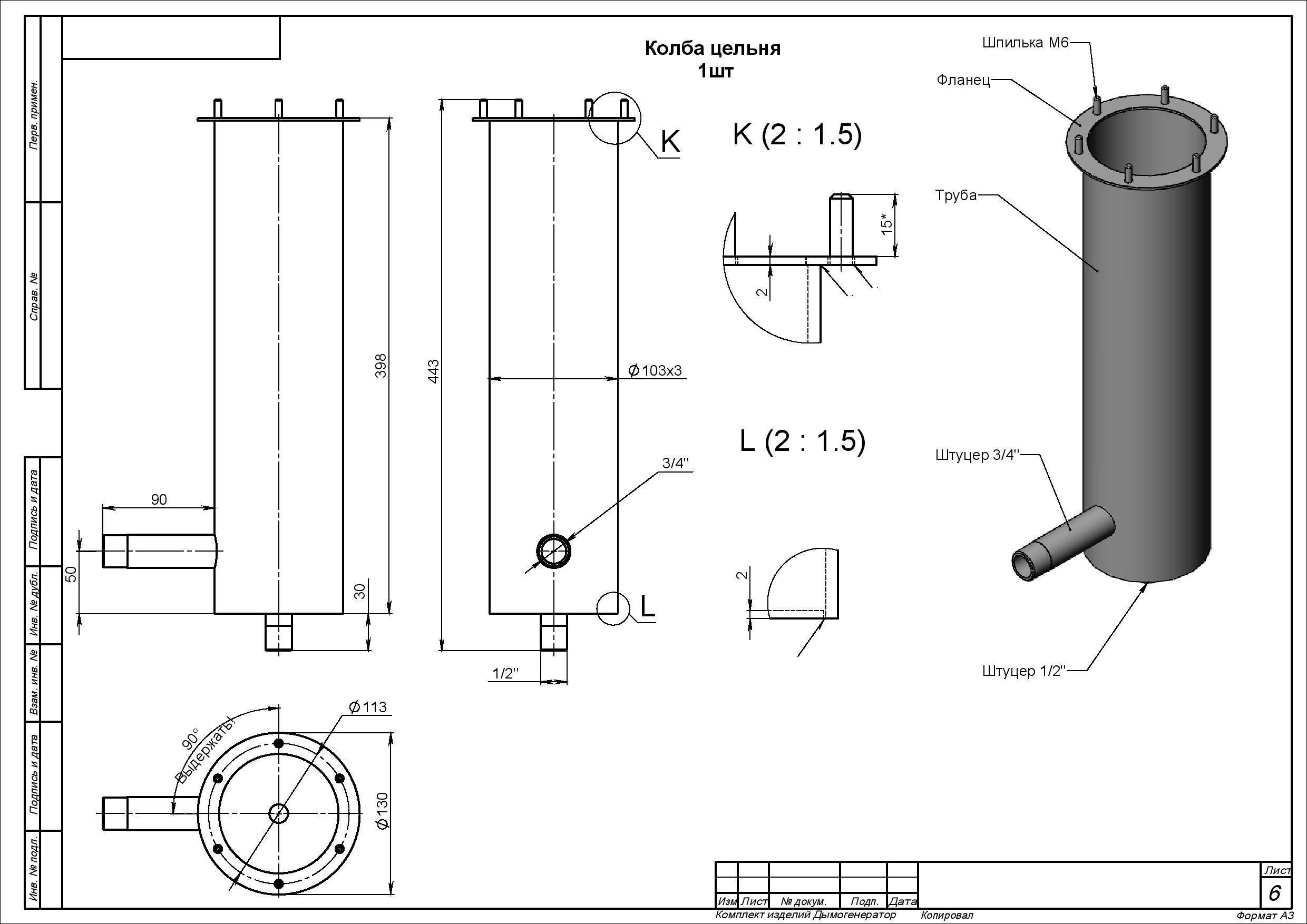

Варианты по изготовлению различны, но заслуживают внимания следующие советы:
В качестве топки применяется относительно герметичная ёмкость, где при небольшом токе воздуха происходит процесс тления (обычно это измельчённые отходы древесины в виде щепок или опилок). Предусматривают вторую дверцу или заслонку, устроенную специально для регуляции воздушного потока. Нужно постараться создать такой ток воздуха, от которого не горит большой огонь, но при этом его должно быть достаточно для медленного тления топлива и создания дымоходной тяги.
В другом варианте дымогенератора устраивается двухкамерная топка, где под жерлом печи разжигается огонь в открытых условиях. На металлическом листе помещается топливный материал, тот же, что и в обычных случаях. Для образования тяги и служит верхняя коптильня, предназначенная только для дыма. Она наполняется дымом, внутри слоями-ярусами располагаются продукты, которые обдаются копчёным ароматом. Способ образования дыма не влияет на длительность процесса: чтобы получить качественный продукт, следует постоянно контролировать весь процесс копчения.
Копчение относится к энергоёмким процессам, расход топлива достаточный. Можно сделать дымогенератор на электрическом или газовом топливе, но тогда расходы на оплату услуг поставляющих компаний увеличатся.

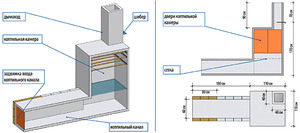

Коптильня ставится на кирпичное основание, которое заглубляется в землю: если не использовать для установки кирпичи, то от влажности почвы могут возникнуть проблемы. Чертежи по устройству основания можно выполнить своими руками после расчёта ширины и длины камеры. Габариты основания должны быть на 20 см шире камеры с каждой стороны.
