Преимущества двухуровневой конструкции потолка
Двухуровневый потолок с подсветкой из гипсокартона в первую очередь меняет интерьер помещения даже в том случае, если монтируется не во время ремонта. Он часто используется с целью скрыть трещины или подтеки на основном перекрытии. Многих привлекает возможность визуально удлинить или расширить помещение, воплотить в жизнь собственную оригинальную идею.
Преимущества подвесной двухуровневой конструкции для помещений различного назначения:
- в кухне скрываются системы кондиционирования (вентиляции), помещение делится на зоны, продуманная схема освещения визуально расширяет площадь;
- в гостиной пространство разграничивается на зоны, в этом помещении можно использовать необычный рельеф, контрасты, насыщенные расцветки, картины;
- в спальне создается атмосфера, способствующая расслаблению и отдыху, если не используются крупные фигуры и слишком яркие цвета;
- в детской можно принтами или фотопечатью создать сказочную, радостную, даже праздничную атмосферу, переносящую ребенка в мир игры.
Монтаж светодиодной ленты
Лента выпускается в бабинах по 5 метров
Процесс монтажа ленты не сложен.
Главное — правильно нарезать и подключить ее. LED лента продается в бабинах по 5 метров. Нужно разрезать ее в специально отмеченных местах на более мелкие части.
Затем части спаиваются. Следите, чтобы не произошло перегревание. Одноцветная лента требует спайки 2-х контактов «+» и «-», а RGB лента — одноименных V+ «R», «G», «B».
Соединять больше 3-х бабин не стоит. Дорожки, проводящие ток, могут не выдержать такой мощности. Если периметр площади для подсветки более 15 метров, следует соединить участки параллельно друг к другу.
Подготовка потолка к отделке
Качественный монтаж потолка двухуровневого типа невозможен без предварительного ремонта и очистки потолочного перекрытия.
Это значит, что с потолка убирают все, что может помешать отделке, особенно, светильники и карнизы.
Необходимо полностью убрать побелку, следы краски, а также плитку.
Трещины и другие дефекты устраняют посредством быстро затвердевающих растворов. Двухуровневый потолок обрабатывают антисептиком. Это нужно, чтобы избежать появления грибка.
Фото:
Также желательно убрать из помещения, в котором будет проводиться ремонт, всю мебель, чтобы защитить ее от повреждений и грязи, а поверхность стен закрыть пленкой.
Следующий шаг навстречу отделке своими руками — разметка.
Чтобы сделать разметку, понадобится схема, на которой условно обозначены все элементы монтируемой конструкции, с учетом масштаба комнаты.
Порядок выполнения работ
Схема выполнения работ очень проста. Нужно разметить потолок, создать металлический каркас, сделать разводку, обшить всё гипсокартоном и вставить светильники.
Создание каркаса
Первым делом нужно отметить на потолке места, где будут установлены светильники. Желательно зарисовать себе схему, с указанием всех размеров. После этого определяется место на стене, где будут крепиться профили по периметру. Нужно знать, насколько от потолка будет отступать подвесная конструкция. Её высота зависит от того, будет ли использоваться дополнительное утепление или звукоизоляция. Если нет, то можно отступить на стандартных 8 см. В противном случае нужно высчитывать толщину изоляционных слоев.
После создания каркаса делается разводка проводов
Когда определен нижний уровень, на котором будет находиться потолок из гипсокартона с подсветкой, нужно сделать пометки на стенах. По этим линиям на всех стенах параллельно плоскости пола будут крепиться профиля UD. Монтаж осуществляется при помощи дюбелей. Когда направляющие прикреплены ко всем четырем стенам, то в них вставляются профиля CD с шагом 40-50 см. Они идут от одного края стены к противоположному, параллельно друг другу. Пока что их не нужно крепить.
К потолку крепятся подвесы (они играют роль несущих элементов конструкции) с шагом примерно 50 см. Они должны находиться над каждым профилем CD. К ним этот профиль и крепится саморезами по металлу. Сами подвесы крепятся дюбелями.
Разводка проводов для светильников
Проще всего делать проводку для светильников, запитывая её от люстры. Это легко делается с помощью обычного клеммника. Встраиваемые светильники для потолка из гипсокартона могут питаться и от другого узла. Для этого провод прокладывается от розетки. Но в этом случае нужно штробить стену, а это уже совсем другой уровень ремонта, затрагивающий всё помещение, а не один лишь потолок.
Светильники можно запитать от 220V, что очень удобно
Все провода обязательно должны быть спрятаны в гофру. Она защищает проводку от механических повреждений, а также является дополнительным средством пожарной безопасности. Это элементарная защитная мера, которой многие почему-то пренебрегают.
Сечение провода должно быть 0,75 мм. Если использовать точечные светодиодные светильники, то по 4 Вт для каждого будет достаточно. Проводка не должна висеть или лежать на чём-то. Её нужно прикрепить к потолку. Для этого в потолке крепятся специальные клипсы, в которые очень легко зажимается гофра с проводом. Провод для светильников соединяется с проводом от люстры.
Пример того, как должны быть вытянуты провода для светильников
Потолок из гипсокартона с подсветкой будет иметь специальные отверстия, куда будут монтироваться светильники. В намеченных местах для светильников крепится по две клипсы, а также они монтируются на всём пути движения провода. После этого провод фиксируется под потолком, а там где будет освещение, спускаются языки (петля из провода) ниже уровня подвесного потолка. После этого провод ведется к месту следующего светильника, где опять делается петля, и так далее, пока все точки не закончатся. В конце провод обрезается, чтобы он также свисал ниже уровня каркаса.
Финальный этап работ
К каркасу подшиваются листы гипсокартона. Они крепятся саморезами с шагом 15-20 см
Здесь важно не забыть, где подведена проводка для освещения. В этом поможет ранее созданная схема со всеми размерами
При её наличии будет легко делать отверстия в нужных местах, чтобы подготовленные лампы в потолок из гипсокартона оказались на своем месте.
Само отверстие делается при помощи дрели со специальной насадкой. Есть коронки, которые позволяют вырезать в гипсокартоне круг заданного диаметра (чтобы подходил под купленные точечные светильники).

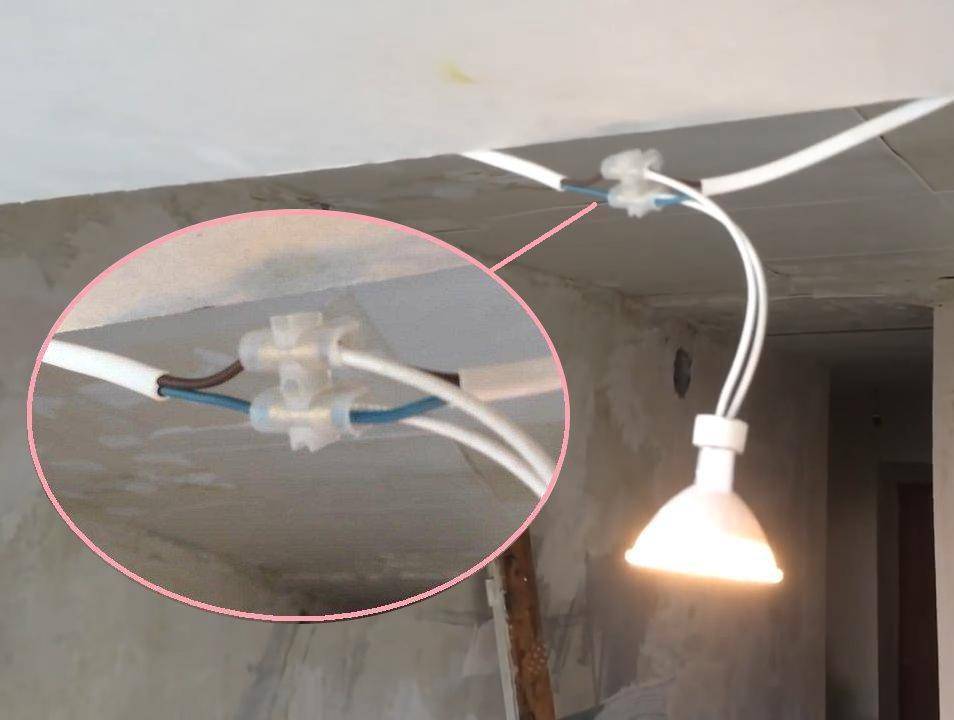

Отличный вариант подключения светильника
Петля вытягивается и к ней крепится светильник. Можно крепить их посредством обычной скрутки проводов, которые потом обязательно изолируются. Но если провода многожильные, то их скручивать нежелательно, так как такая фиксация со временем ослабевает, что приводит к искрению и подгоранию. Идеально будет использовать клеммник для соединения всех проводов.
У самого светильника есть специальные зажимы, которыми он крепится к потолку. В конце останется проверить, правильно ли всё было подключено, после чего можно переходить к отделочным работам.
Если вы уже собрали подвесной потолок из гипсокартона, а потом захотели сделать подсветку с помощью точечных светильников, то это реализуемо. Так поступать не желательно, но за неимением лучшего варианта можно прибегнуть к способу, показанному на видео.
Как сделать потолок из гипсокартона с подсветкой: описание работ
Ниже будут подробно расписаны этапы работ по монтажу гипсокартона и созданию освещения.
Разметка, сборка каркаса первого уровня
Необходимо подготовить различные инструменты, потребуются:
- рулетка;
- строительный нож;
- уровень;
- перфоратор и шуруповерт;
- грунтовка, шпатлевка и инструменты для работы.
- На расстоянии 10-15 см от потолка поставить отметку, и с помощью уровня провести линию по периметру помещения.
- В это же время проводится разметка будущего расположения осветительных приборов для проведения электропроводки. Проводка подводится заранее, чтобы с установкой ГКЛ все кабели были скрыты от глаз.
В местах соединения кабелей устанавливаются коробки, которые нужным образом пропаиваются и изолируются.
- Устанавливается металлокаркас. В соответствии с разметкой на стены закрепляются стартовые профили, в этом деле используются специальные дюбеля с шагом 25-30 см. По его установке сразу прикрепляются скобы фиксации на расстоянии 80 см друг от друга.
- Закрепляется основной профиль, правильность крепления контролируется с помощью уровня.
- Чтобы получить каркас первого уровня, основной профиль нарезается на отрезки, которые устанавливаются перпендикулярно по отношению к уже закрепленному профилю с помощью специальных «крабов». В итоге он должен выглядеть, как решетка с размером одной ячейки 40 см на 40 см. Для этого «крабы» устанавливаются на расстоянии 40 см друг от друга.
- С помощью шурупов 25 мм на металлокаркас устанавливаются листы гипсокартона. Рекомендуется использовать материал толщиной не более 9,5 мм, так можно подшить профиль в два слоя.
- Листы имеют стандартный размер 2,5 м на 1,2 м, шурупы крепятся с шагом 25 см.
- Щели между листами ГКЛ заделываются традиционным образом, шпаклевкой и лентой.
Крепление ГКЛ в два слоя делает конструкцию крепче, но установка второго слоя имеет свои особенности:
- у первого слоя следует замазать все стыки, убрать щели;
- на листы второго слоя предварительно нанести клей;
- второй слой гипсокартона крепить, смещая стыки, чтобы они не совпадали с первым слоем. Используются длинные шурупы 35 мм.
Установка каркаса второго уровня, создание ниш
Чтобы установить подсветку, организуется специальные пространства – ниши, где будет располагаться освещение. Это необходимо для парящих потолков.
- Разметка происходит вышеописанным образом.
- Наносится разметка, с помощью которой располагается переход между уровнями (ступенька второго уровня). Определяются места монтажа освещения, к этим точкам подводятся электрокабели.
- В соответствии с разметкой устанавливается стартовый профиль. В зависимости от дизайна может использоваться профиль для криволинейных конструкций.
- После на второй уровень монтируются детали основного профиля, на которые устанавливаются листы гипсокартона соответствующего размера и обрезки.
Парящий потолок из гипсокартона с подсветкой требует создания специальных ниш, где располагается освещение, которое и будет создавать удивительный эффект «парения». Для этого следует отгородить источник света от глаз специальным бортиком.
- ГКЛ должен выступать на 8-12 см от оборудованной ранее ступеньки.
- К его краю крепится бортик высотой 5-6 см, вырезанный из гипсокартона – этот отрезок приклеивают к П-образному профилю.
- Полученные стыки шпаклюют.
Монтаж каркаса двухуровневого потолка
Сначала при помощи уровня, предпочтительно пользоваться лазерным инструментом, выполняют разметку установки будущей каркасной системы. Затем определяются с желаемой высотой потолка, а точнее – с расстоянием между двумя ярусами потолка.
Чаще всего эта величина составляет около 20 сантиметров, поскольку в двухуровневых потолках с подсветкой нужно иметь достаточно внутреннего пространства для монтажа светильников. Иначе в случае появления необходимости заменить лампы или отремонтировать систему освещения нехватка места способна доставить немало проблем.
Преимуществом подвесных конструкций является то, что не нужно удалять с поверхности потолка и стен остатки старой штукатурки. Такую работу делают при наличии серьезных недостатков, для устранения которых требуется выравнивание основания.
Несущим каркасом для двойного потолка из гипсокартона с подсветкой будет конструкция, собранная из оцинкованной стали, для ее изготовления нужны следующие элементы:
- направляющий профиль – 27,5 или 30 сантиметров;
- профиль потолочный – 27,5 либо 30 сантиметров;
- прямые подвесы;
- набор анкеров с шурупами 6/50;
- саморезы – 3,5х11 либо 4,2х16 миллиметров.
Профиля нарезают ножницами, после чего в дальнейшем их устанавливают на места в соответствии с ранее нанесенной разметкой. Для фиксации профилей задействуют дюбели. Их забивают молотком в предварительно подготовленные при помощи перфоратора отверстия. Для окончательного крепления каждый дюбель следует докрутить шуруповертом.
Потолочный профиль нарезают на куски, имеющие длину на 5 сантиметров короче, чем предполагаемая высота конструкции. Концы отрезков нужно подогнуть, чтобы в процессе монтажа они не являлись помехой. К двум концам направляющего профиля прикрепляют кусочки потолочного.
Дальше от нижнего направляющего профиля отрезают кусок аналогичной длины, что и верхний элемент. Затем данный отрезок разворачивают тыльной стороной и прорезают пазы, а потом нижний профиль прикручивают к нижнему участку потолочного элемента на концах.
Прежде чем начать монтаж потолка из гипсокартона следует определиться с его конфигурацией.
Для сборки своими руками одноярусный потолок представляет наиболее простую задачу. Работы следует начинать с разметки. По периметру стен при помощи уровня наносится линия – контур будущей конструкции. Вдоль этой горизонтальной отметки крепятся профили UD для гипсокартонных листов.
Монтаж UD-профилей и подвесов
Крепление осуществляется стык в стык. Противоположные стены помещения соединяют профилями CD, раскрепляя их П-образными кронштейнами к существующему потолку.
Монтаж CD-профилей
Правильность плоскости потолка проверяется натянутым шнуром. Расстояние между CD – планками – 600 мм (по центрам). Крепёж к потолку осуществляется из такого расчёта, чтобы кронштейны не мешали установке соединений «краб». Используя такие соединения и отрезки CD профиля, создаётся клеточный каркас с ячейками 600х600 мм.
Следующий этап – монтаж листов ГКЛ. Смонтировать гипсокартон на потолок своими руками в одиночку практически невозможно. Это связано со стандартными размерами листа гипсокартона – 2500 х 1200 х 9,5 мм. Такое большое полотно необходимо поднять, выровнять и закрепить. Листы ГКЛ монтируются в шахматном порядке саморезами для гипсокартона. Шаг крепления не более 25 см.
Таблица №3. Монтаж листов гипсокартона пошагово
Последующие операции – грунтовка, шпатлёвка, а также покраска или оклейка обоями придают конструкции завершённый вид.
Монтаж многоярусного потолка потребует гораздо больше усилий. Процесс сборки сложной конструкции из гипсокартона начинается, так же как и одноярусного потолка. Разметку и устройство решётчатого каркаса из профилей CD и UD довольно легко выполнить своими руками. Дальнейшие работы могут выполняться по двум сценариям.
- Первый – монтаж листов ГКЛ по всей плоскости потолка, с последующим наращиванием выступающих вниз частей конструкции.
- Второй – частичная зашивка гипсокартоном верхней части потолка и дальнейшей сборкой каркаса на готовую обрешётку.
Первый вариант применяется в основном, если нижние ярусы небольшие по размерам относительно общей площади потолочной плоскости. Чаще всего это короба прямоугольной либо произвольной формы – ниши для гардин, закругления с небольшими радиусами, места установки потолочных светильников и т.п. Кроме того, для сборки своими руками задача значительно облегчается возможностью разметить будущую конструкцию не виртуально, а маркером прямо на верхнем ярусе потолка.
Во втором случае первоначально собирается каркас всей конструкции. При прямоугольной форме будущего потолка последовательность крепежа листов гипсокартона (верхний или нижний ярусы, боковые элементы) не имеет значения. Но наиболее правильным будет начать монтаж с целых или самых больших кусков ГКЛ. Обрезки используются для небольших, в основном вертикальных, вставок.
Отделка гипсокартонного потолка
Закругления большого радиуса, эллипсы, круги и т.п. элементы проще сначала вырезать из листов гипсокартона. На ГКЛ вначале наносится контур будущей фигуры, а затем вырезается электролобзиком. Каркас изготавливается из профилей UD, либо UW. Боковые стенки профиля прорезаются ножницами по металлу. При внутреннем закруглении это просто рез, а при наружном – клинообразный вырез. Затем UD, либо UW планки выгибаются по форме закругления. Проверка правильности каркаса осуществляется наложением выгнутых элементов на гипсокартонную форму. Каркасная заготовка монтируется к готовой обрешетке потолка при помощи саморезов. Последний этап сборки своими руками – крепление листов гипсокартона на потолок.
Комбинированный вариант гипсокартонной конструкции и натяжного потолка вряд ли возможен без привлечения специалистов. И если смонтировать каркас и обшить его ГКЛ вполне возможно своими руками, то монтаж вставок натяжных элементов лучше доверить профессионалам. При этом следует помнить, что проблему эстетичного соединения гипсокартона и полотна натяжного потолка, скорее всего, придется решать совместными усилиями гипсокартонщиков и потолочников.
Что представляет собой многоуровневый потолок
Чтобы понять, как проводится монтаж многоуровневых потолков из гипсокартона с подсветкой, нужно сначала разобраться с тем, что они собой представляют. Если потолок состоит из двух и более уровней, то он может называться многоуровневым. Обычно делают два или три уровня. Зачастую двух уровней вполне достаточно, чтобы полностью преобразить потолок, а вот четыре уровня это уже явный перебор. Мало того, что скрадывается слишком много пространства, так еще и вся конструкция будет выглядеть громоздко и нелепо.
Несколько уровней используется для того, чтобы сделать разводку проводов, скрыть вентиляцию и прочие коммуникации. Также второй ярус каркаса с гипсокартоном помогает устанавливать светильники в нишах и коробах. Благодаря этому свет распределяется по комнате не так, как от источников прямого освещения.
Освещение на потолке может быть открытым (светильники видно) и скрытым (светильников не видно). Особую популярность набирает скрытое освещение. Оно не бьет в глаза, а также позволяет преподать комнату в новом свете, в прямом и переносном смысле. Именно многоуровневый потолок из гипсокартона с подсветкой позволил воплотить в жизни эту идею. Несколько уровней позволяют спрятать освещение в любом месте и подавать его в комнату под любым углом.
Подача света может происходить под любым углом
На какие нюансы еще нужно обратить внимание?
- Без схемы многоуровневый потолок почти нереально собрать. Нужен хотя бы самый примитивный набросок. Желательно сделать чертеж с указанием всех необходимых параметров для сборки подвесной конструкции. Причем следует указать не только форму каждого уровня, но и точки размещения освещения.
- Зачем вам нужен многоуровневый потолок? Он будет служить для зонирования помещения? Это такой элемент декора? Он необходим чтобы спрятать все коммуникации? На эти вопросы нужно заранее ответить самому себе, чтобы понимать, зачем затевается ремонт.
- Разобравшись с предыдущими двумя пунктами, можно будет понять, сколько же ярусов нужно сделать, два, три или может быть четыре.
- Следует определиться со светом. Будут использоваться точечные светильники, светодиодные ленты, галогенные лампы или что-то еще.
Двухуровневые потолки из гипсокартона своими руками видео
Необходимые материалы и разметка
Для работы домашнему умельцу нужно приготовить такие инструменты:
- шуруповерт с встроенным аккумулятором и перфоратор;
- водяной уровень, правило (не менее 2-2,5 м);
- обивочный шнур с качественной краской;
- рулетка;
- простой карандаш;
- угольник;
- устойчивая стремянка или строительные «козлы»;
- нож для резки листов.
В основном двухуровневые потолочные конструкции предусматривают монтаж подсветки, поэтому к этому списку нужно добавить стандартные инструменты по электричеству.
Для того, чтобы сделать потолок из гипсокартона двухуровневый своими руками, нужно подготовить такие материалы:
- ГКЛ;
- металлические профили CD и UD;
- подвесы;
- дюбеля и саморезы.
В подавляющем большинстве случаев из гипсокартона создают оба яруса из-за того, что черновой потолок кривой, или нужно замаскировать коммуникации. Чаще всего монтируют всю площадь основного потолка, после чего приступают к подшивке элементов второго уровня, или наоборот, делают короб, а потом устанавливают каркас первого уровня.
Делаем разметку
Разметка – важный подготовительный этап, от которого зависит результат всей дальнейшей работы. Поэтому на этом этапе нужно проявить максимум точности и внимания. Последовательность действий:
- С помощью рулетки и карандаша отмечают исходную точку на одной из стенок для нижнего края коробов.
- Эти точки необходимо перенести в каждый угол комнаты, используя гидроуровень.
- Теперь нужно сделать ровные и четкие горизонтальные линии, соединяющие эти отметки. Удобнее всего это делать обивочным шнуром.
- Дальше по всему потолку нужно начертить линии по внутренним границам второго яруса.
- В середине образовавшегося пространства начинают чертить сетку по такой схеме: 0,5 м – шаг между продольными линиями, 0,6 м – между перпендикулярными. Образовавшиеся углы должны иметь 90 градусов. В точках пересечения будут крепить подвесы первого яруса.
На этом разметка окончена и можно приступать к монтажу металлического каркаса.
Каркас нижнего уровня (сборка короба)
Профиль UD крепят по отбитым на стенке линиям по всему периметру помещения, предварительно высверлив отверстия для дюбель-гвоздей перфоратором. Те же действия повторяют при креплении направляющих на черновом потолке. Дальше нужно измерить точное расстояние от отбитой линии на стенах до профиля, зафиксированного на потолке, и прибавить к полученной цифре 1,5 см. Полученный результат – это и есть длина, на которую нужно порезать профиль CD, формируя небольшую «губу» с одного края.
Нарезанные куски аккуратно вставляют в профиль, зафиксированный на потолке, через каждые 50 см и закрепляют. К сформированной «губе» подвешенных кусочков строго по горизонтали прикручивают направляющий профиль (его нужно расположить так, чтобы острые края были повернуты к стене). К этому профилю крепят кусочки профиля CD. После этого приступают к обшивке гипсокартоном боков и нижней поверхности образовавшегося короба.
Каркас первого уровня
Теперь в местах пересечений начерченных линий фиксируют подвесы. По бокам готового короба по горизонтали размечают линии, которые обозначают нижнюю границу первого уровня. В соответствии с этой разметкой к боковой кромке короба прикручивают направляющие. В них следует вставить несущий профиль, формируя каркас с ячейками 0,5 на 0,6 м. С помощью уровня нужно выставить несущие профиля по горизонтали и скрепить с подвесами. Еще можно использовать строительную нить. Чтобы конструкция была более прочной и надежной, из несущих профилей нарезают кусочки нужной длины и вставляют перпендикулярно между уже зафиксированными на потолке профилями.
Обшивка гипсокартоном
После установки потолочного каркаса можно приступать к обшивке. Но если необходимо сделать подсветку, на этом этапе нужно решить все вопросы, связанные с освещением. Если есть необходимость установить светильники, нужно провести провода внутрь потолка и разметить места их выхода. Лист гипсокартона имеет немалые размеры, поэтому работать удобнее вдвоем, а то и втроем. Лист закрепляют на потолочных и направляющих профилях с помощью саморезов максимум через каждые 15-20 см.
Как видим, двухуровневый потолок из гипсокартона своими руками сделать вполне реально. Достаточно подготовить все инструменты, рассчитать количество материалов и тщательно изучить инструкцию по монтажу.
Как сделать самостоятельно — инструкция
натяжной
- Если поверхность потолка содержит отделку с плохой сцепляемостью с потолочным перекрытием, то её необходимо снять металлической щёткой или скребком.
- Поверхность необходимо очистить влажной тряпкой от пыли, загрязнений и просушить.
- Наносится слой грунтовки с антибактерицидным компонентом, что будет препятствовать развитию грибка, плесени, вредных микроорганизмов.
Предварительная схема разметки
- Определяется структура многоуровневого потолка. Для этого учитываются габариты коммуникаций, толщина профиля, размеры укладываемой термоизоляции.
- На поверхности стен откладываются отметки, затем прорисовывается с одинаковой удалённостью от «нулевой отметки» линия по периметру для низа первого яруса каркаса.
- Если второй ярус будет прилегать к стене, необходимо выполнить дополнительную разметку на толщину профиля также по периметру в соответствии с имеющимся проектом.
- Для внутреннего расположения второго яруса разметка уже будет наноситься на прикреплённые плиты.
- Отмечаются места фиксации подвесов под пересечение потолочного профиля, дополнительных креплений и точечных светильников.
Внимание
Все действия нужно выполнять по строительному уровню, поскольку от параллельности и высоты подвесов, ровности всей разметки будет зависеть качество монтажа ГКЛ.
Разметка под верхний профиль
Важно
Дальнейшая разметка может выполняться разными способами: отбивочным шнуром, карандашом или маркером с лазерным уровнем.
Борта ниши
Внимание
Ширина световой полосы зависит от высоты борта и глубины ниши. Они будут влиять на яркость освещения, его интенсивность, что необходимо учитывать при подборе светильников.
