Как установить двойную розетку своими руками — пошаговая инструкция

Что представляет собой розетка

Розетка состоит из нескольких частей. Ту, что мы видим – это внешний корпус, а «сердце» или рабочая часть розетки спрятана в глубине стены. Рабочая часть подключается к электропроводам, проходящим в стене на клеммы, которые дополнительно обматывают несколькими слоями изоленты (для надежности и безопасности во время работы). Все просто и понятно, если посмотреть на стандартную розетку и схему подключения. Но, как известно, мир не стоит на месте и вместе с ним все вокруг изменяется. Так можно сказать и о розетках, на смену стандартным устройствам для подключения к электросети электрических приборов пришли более усовершенствованные конструкции. Чтобы справиться самостоятельно с их подключением, нужно знать не только схему, но и типы розеток. Остановимся на этом вопросе подробнее.

Розетки делятся на такие типы:

• накладная розетка – предназначена для подключения к открытой проводке. Устанавливается прямо на стенку на деревянное основание (реже – пластмассовое) в специально отведенном месте. Такие розетки – вариант устаревший, их можно встретить в многоквартирных жилых домах «хрущевках» и «сталинках», а также в деревнях и на дачах;
• скрытая или встроенная розетка предназначена для подключения внутренней проводки. Название говорит за себя – розетка крепится в специально подготовленном углублении и подсоединяется к электрическим проводам;
• устройство с зажимом клеммы – винтовое, удобно для подключения, потому что электропровод просто зажимается между пластинами и прикручивается винтом. Удобно, быстро и надежно;
• клавишный зажим – зафиксировать контакт придется при помощи пружины, которая расположена на клемме. Если нажать на специальную клавишу, то пластины раздвигаются, чтобы была возможность подключиться, отпуская клавишу пластины, крепко захватывая контактные провода.

Если вы решили заменить розетку в жилом помещении, то лучше всего отдать предпочтение розетке с зажимом и винтом.

Если с типами подключения все понятно, то при выборе розеток стоит обратить внимание на одинарные и двойные розетки. Например, двойная наружная розетка может устанавливаться даже в одно гнездо (подрозетник) или в разные – ниши, предназначенные для установки нескольких розеток

Например, двойную внутреннюю розетку можно подключить как в 1, так и в 2 подрозетника, которые соединены между собой или расположены недалеко друг от друга (на перемычке с проводниками, подключенными параллельно).

Назначение розеток – это тоже немаловажно при выборе этого приспособления. Так, в продаже можно увидеть розетки для установки в помещении, а также на улице

Типы розеток и их назначение:

• розетка для установки на улице – корпус защищен от проникновения влаги и пыли. По степени защиты такая розетка маркируется обозначением: IP 55 – защита от воды и пыли. Оснащена дополнительной крышкой, чтобы в гнездо вилки не попадала вода и мусор;
• розетка для помещений с повышенной влажностью (бани, сауны, кухня, ванная комната) – оснащены корпусом, который надежно защищает розетку от влаги и капель воды. Маркировка такой розетки чуть ниже – IP 44;
• розетка с дополнительными функциями – это выталкиватель вилки и заземление. Как только нужно извлечь вилку электроприбора из розетки, потянув за нее, срабатывают пружинки, расположенные внутри корпуса розетки и вилка легко выходит из гнезда. Это очень удобно, а также продляет срок эксплуатации розетки. Заземление – на корпус розетки выводятся заземляющие контакты, которые нужно подключить с проводником заземления. Такие розетки защищают пользователя и электроприборы от пробивающих токов, которые могут «выйти» на пластмассовый корпус;
• закрытые розетки – незаменимы для домов, где живут маленькие дети. Чтобы не устанавливать защиту и каждый раз при включении электроприбора ее не извлекать, а потом вставлять обратно, желательно установить розетку закрытого типа. В ней отверстия спрятаны от посторонних глаз шторками (они могут отодвигаться при включении электроприбора). Если ребенок захочет вставить в розетку гвоздь или другой предмет, ничего страшного не произойдет, отверстия останутся закрытыми, так как открываются шторки только при одновременном нажатии;
• запрограммированная розетка – на включение и отключение, устройство оснащено таймером, который можно запрограммировать на продолжительность работы. Так, если установить таймер на 3 часа, по спустя это время электрический прибор самостоятельно отключится от питания. Весьма удобно, если, к примеру, в утренней спешке вы забыли выключить щипцы для завивки волос или утюг.

Видео самостоятельным электромонтажникам

Наглядно процесс подключения встроенной двойной розетки представлен в видео:

Видео-руководство по установке накладного розеточного блока:

Видео-инструкция о том, как самостоятельно подключить розетку:

Если качество установки вызывает сомнения, обратитесь за помощью к профессиональному электрику. Он не только осмотрит работу и в случае необходимости устранит неполадки, но и развеет все ваши сомнения относительно безопасности эксплуатации устройством.

Двойная розетка считается достаточно популярной. В едином корпусе вы сможете увидеть две электрических точки подключения. Они предназначаются для запитки от одной рабочей группы фазы, нуля и заземления. Иногда у многих электриков могут возникнуть значительные вопросы по подключению. Схема подключения двойной розетки поможет качественно выполнить этот процесс.

Мы уверенны, что благодаря этой схеме читатели сайта « » смогут выполнить правильный процесс подключения. Также в этой статье вы сможете увидеть простую схему подключения двойной розетки с заземлением и без него.

Теперь необходимо изучить схему подключения. На фото вы сможете увидеть оптимальную и важную схему подключения двойной розетки.

Если вы решили использовать не двойной корпус, а сдвоенный вариант, тогда соединение проводов будет выглядеть иначе. Сдвоенные розетки имеют две разные точки подключения. Они будет находиться в отдельных распределительных коробках, и соединять их можно с помощью шлейфа.

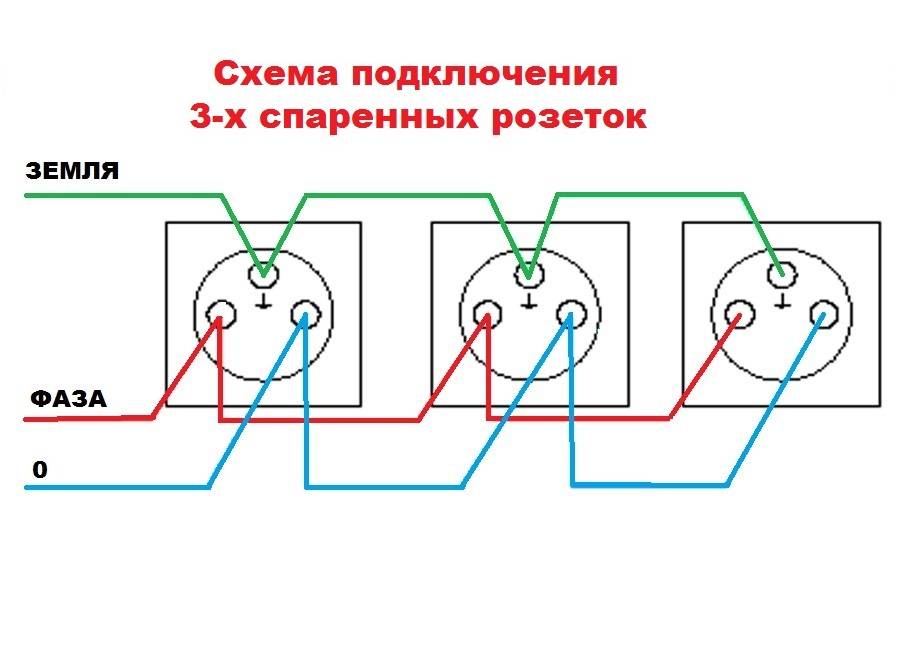

Ниже мы предоставили схему подключения сдвоенных розеток. Мы надеемся, что эта схема будет полезной.

Если в вашем доме нет заземления, тогда схема будет выглядеть иначе. Ниже мы поместили фото схемы подключения сдвоенной розетки без заземления.

Вот видео, которое поможет установить двойную розетку.

Это вся информация, которую мы вам хотели предоставить вашему вниманию о двойной розетке. В проведении электромонтажных работ нет ничего сложного. Выполнить этот процесс вы сможете самостоятельно. Мы уверенны, что благодаря нашей инструкции вы сможете самостоятельно подключить розетку. Напоследок мы хотим вам сказать, чтобы вы выбирали только качественного производителя.

Если вы выберите качественного производителя, тогда можете быть полностью уверенными в качестве своих устройств. Они прослужат длительное время, и у вас не возникнет никаких проблем.

Замена или установка розетки в большинстве случаев не требует вызова мастера на дом. Достаточно ознакомиться с теорией и правилами безопасности, чтобы приступить к работе и выполнить её вполне успешно.

Зачастую на кухне или в любой другой комнате, где используется одновременно несколько бытовых приборов, катастрофически не хватает свободной розетки.

Решить проблему можно, если произвести монтаж двойной розетки.

Перед началом работы необходимо определить, т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.

Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует кабелей по цветам, но лучше перестраховаться.

Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги переводятся в положение выключено! Это нижняя позиция выключателей.

Повторно проверяется напряжение в месте установки двойной розетки.

Если на фазе всё ещё присутствует ток (то есть, линия не обесточена), необходимо отключить все автоматы, а не только те, которые, как вам кажется, контролируют провода, идущие к розетке.

Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:

• изоляционная лента;
• острый нож для зачистки проводов;
• крестовидная и плоская отвёртка;
• пассатижи.

Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.

На заметку. Такая розетка не очень удобна, если планируется использование двух мощных приборов – напряжение одинаково, а вот сила тока в каждой из розеток будет зависеть от нагрузки соседней. Поэтому предпочтительнее произвести параллельное подключение двух розеток.

Кабель используется одинакового с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.

Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А

Как выбрать правильную розетку

При выборе правильной розетки для вашего дома или офиса необходимо учитывать несколько факторов

Важно учесть мощность устройств, которые будут подключены к розетке, а также тип штепселя. В данном разделе мы рассмотрим основные критерии выбора розетки

Тип розетки: Для начала необходимо определиться с типом розетки, который будет установлен в помещении. В зависимости от страны и стандартов электроснабжения, существуют различные типы розеток

Важно убедиться, что выбранная розетка совместима с типом штепселя ваших устройств.

Напряжение: Проверьте, какое напряжение используется в вашем доме или офисе. Некоторые розетки могут быть предназначены для работы с определенным напряжением, поэтому важно выбрать розетку, которая соответствует вашим электрическим требованиям.

Мощность подключаемых устройств: Розетка должна быть способна обеспечить достаточную мощность для одновременного подключения всех устройств

Учтите, что некоторые устройства могут потреблять больше энергии при включении или работе в специальных режимах.

Количество розеток: Определите, сколько розеток вам необходимо. Если у вас много устройств, которые нужно подключить одновременно, то лучше выбрать розетку с большим количеством гнезд.

Выбор правильной розетки очень важен для безопасности электросети и конфортного использования ваших устройств. Обязательно обратитесь к электроспециалисту или консультанту в магазине, чтобы получить более подробную информацию и рекомендации по выбору розетки.

Инструкция по демонтажу розетки

1. Снятие защитной крышки электрооборудования. Для этого нужно взять отвертку крестцовую или плоскую. Шуруп, как правило, всегда один и расположен он между двух отверстий для подачи электричества. Если розетка двойная, то и винта два, откручиваем оба. Аккуратно снимаем панель.
2. Следующий этап – это проверка наличия напряжения. Существует 2 вида провода: контактный и нулевой. Поочередно подсоединяем фазу к каждому из них. После полной уверенности в отсутствии напряжения, можно продолжать работу.
3. Демонтаж механизма. Вне зависимости от того, какая розетка снаружи, на внутреннем оборудовании с 2 сторон имеются 2 винта. Они держат лапки, которые соединяют две составные. Сверху и снизу находятся еще пара болтов, они фиксируют 2 провода. Поочередно откручиваем все4 болта. Их можно выкинуть, т.к. скорее всего они уже плохо прокручиваются. Для новой установки лучше купить новые винты.
4. В отверстии стены должно остаться 2 кабеля. Если они оголены, то необходимо обмотать их изолентой.
5. Последним шагом демонтажа будет проверка размера нового подрозетника. Если он не полностью входит в стену по глубине, то можно его подрезать. Этот вариант подходит для пластмассовых образцов. Если оборудование выполнено из металла, то придется углублять отверстие в стене.

Следует отметить, что при демонтаже можно обнаружить, что подрозетник отсутствует. Такие розетки часто устанавливали в старых домах, с целью экономии.

Конечно, это неправильно и не стоит повторять чужих ошибок. В этом случае не надо теряться, нужно просто аккуратно отсоединить внешнюю часть.

Способы установки электрической розетки

Как правило, электрические розетки монтируются на стене, однако способ их закрепления может отличаться. Розетки типа С5 закрепляются на поверхности стены при помощи специальных усов-зажимов, которые можно регулировать при помощи затяжки крепёжного винта. В случае если одних лишь зажимов недостаточно, то в стену монтируется специальный деревянный брусок, на который устанавливается пластмассовый или керамический контактор (в зависимости от вида розетки) после чего, розетка при помощи крепёжного винта закрепляется на контакторе, таким образом, максимально плотно прилегая к поверхности стены.

Розетки типа С6 обычно не имеют усов-зажимов, а потому, процесс установки их в стену осуществляется исключительно на специальных подложках или при помощи установки всё того же деревянного бруска.

Параллельное подключение электрических розеток

Как правило, подключение электрических розеток производится параллельно. Связано это в первую очередь с тем, что в таком случае на электрическую цепь оказывается меньшая нагрузка, провода не греются, а стабильность работы подключаемых электрических приборов гораздо выше.

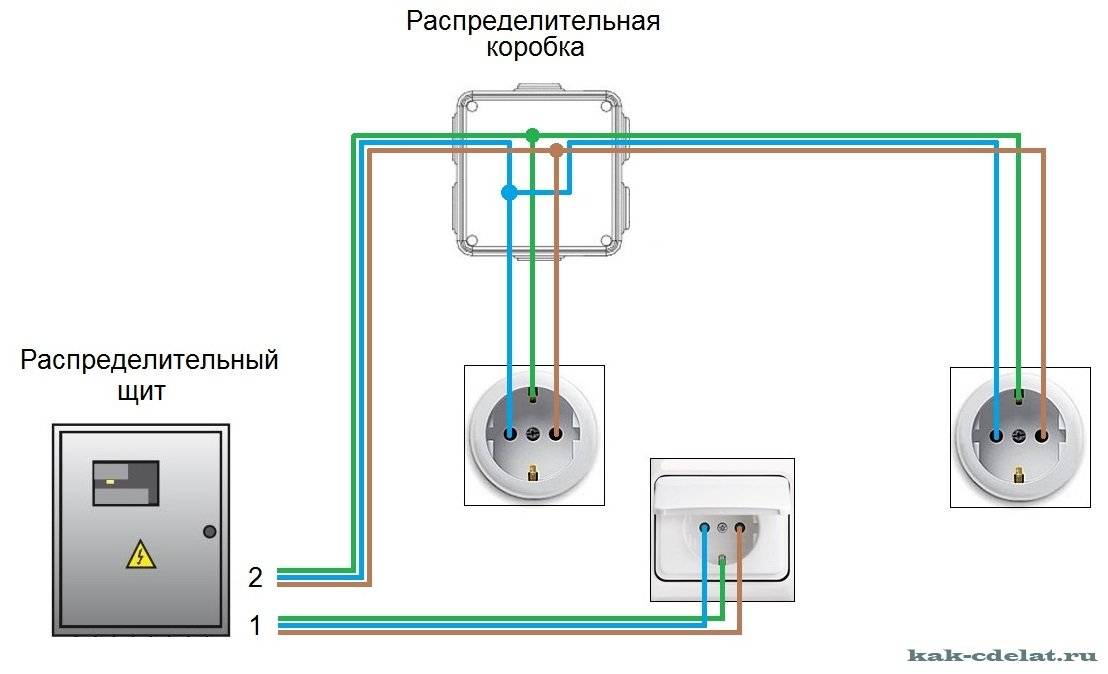

Для того чтобы подключить электрическую розетку по параллельной схеме, необходимо из текущей розетки (если она уже подключена) вывести два провода к другой розетке (подключаемой параллельно), и закрепить их при помощи всё тех же зажимных винтов. Схема подключения розетки в параллельном режиме, как правило, реализована в сетевых фильтрах, и в местах, где требуется подключить много электрических приборов, например на кухне.

Перенос электрических розеток

Проблема переноса электрических розеток прекрасно известна каждому. Связано это, как правило, с проведением ремонта, когда на старом месте размещения розетки устанавливается какая-либо преграда, например мебель, что не позволяет использовать эту розетку.

После того, как электрическая проводка получила достаточную длину, можно подключать электрическую розетку, описанными выше способами. Для того чтобы скрыть провод, можно использовать специальные короба, или же вовсе заштукатурить провод в стене.

Разводка розеток и скрутка проводов

На данном этапе необходимо подсоединить жилы провода к контактам внутренней части розетки. Действовать нужно в следующей последовательности:

Конец провода освобождается на длину примерно в 10 см от наружной изоляции, после чего жилы окажутся разделенными. При такой длине и работать будет удобно, и провод легко поместится в коробку.
Бывает, что выступающий из стены конец провода является слишком коротким и его приходится наращивать. В этом случае жилы желательно соединять пайкой или при помощи специальных соединительных клемм. Скрутка может иметь большое сопротивление и из-за этого греться. Если все же провода приходится соединять таким способом, то скручивать их нужно как можно туже, используя для этого плоскогубцы.
Концы жил очищаются на длину в 1 – 1,5 см от изоляции

Зачистку можно выполнять ножом, но делать это нужно осторожно, чтобы не повредить сам проводник. Также можно использовать одно из специальных приспособлений — стриппер или съемник.
Теперь нужно определить, какая из жил является фазой, какая — нейтралью, а какая — заземлением

Если проводку монтировали не вы, на цветовую маркировку полагаться нельзя — ее могли перепутать. Фазу определить просто: нужно включить автомат, подав питание на электроточку, и прикоснуться к жилам по очереди индикатором фазы.

Разводка проводки в однокомнатной квартире

Перед подачей питания убедитесь, что оголенные концы жил не контактируют друг с другом. При контакте произойдет короткое замыкание.

Отличить заземляющий провод от нейтрали можно двумя способами:

1. Замерьте вольтметром напряжение между фазой и каждым из двух других проводников. При контакте второго щупа с заземляющим проводником показания на приборе будут несколько больше, чем при контакте с нейтралью.
2. Замерьте напряжение между каждым из проверяемых проводников (то есть не фазных) и каким-нибудь заземленным металлическим предметом, например, трубой отопления. При контакте с «землей» прибор покажет «ноль», при контакте с нейтралью — какое-то мизерное значение.

Принято нейтраль подключать жилой с голубой изоляцией, а заземление — с желто-зеленой. Фазу же обычно подключают жилой с коричневой изоляцией.

В завершение остается зажать концы жил в винтовых зажимах внутренней части розетки, установить ее в подрозетник и прикрутить лицевую панель.

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Как правильно выбрать розетку

Внутренняя розетка с заземлением

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

• Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
• Мощность. Хороший вариант — двухгнездное устройство на 16 А.
• Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
• Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.

Сдвоенная розетка из одинарных моделей

Не все современные вилки европейского стандарта удобны в эксплуатации для двойных точек, находящихся в цельном корпусе. Их нередко приходится переворачивать, подключая одновременно 2 штуки. Хотя внешний вид конструкции привлекательный, но все же такие мероприятия доставляют дискомфорт.

Проблема решается путем монтажа одного электрического блока, состоящего из двух и более одинарных моделей. Для этих целей потребуется 2 розетки и 2 подрозетника (допустимо применить двойной короб), также надо приобрести накладку на 2 отверстия. По такой схеме можно установить даже тройные и четверные устройства. Розетка внутренняя двойная устанавливается по такому принципу:

1. Вначале в стене проделывают отверстия для основных коробок. Применяют перфоратор с коронкой нужного диаметра. Но перед сверлением по одной линии делают метки, чтобы расположение углублений было симметрично. Если специальной насадки по бетону не имеется, то подойдет обычное сверло. Создается карандашом окружность, по которой необходимо изготовить множество дыр и удалить внутреннюю часть зубилом и молотком.
2. Надо знать, что розетки могут мешать друг другу, накладываясь или упираясь между собой. Поэтому промежуток от одного отверстия к другому составляет 7,1 см. Есть модели подрозетников, оснащенные специальными крепежами для надежной стыковки к блоку. Поэтому в процессе их установки расстояние контролируется автоматически.
3. После чего последует разделка провода по стандартной технологии. Желательно использовать кабель сечением минимум 2,5 мм². Он выдержит достаточное напряжение.

Перед работой с электрикой ток в распределительном щитке надо отключить.

Возможные проблемы и их решения

При использовании двойной розетки universal подключение могут возникать некоторые проблемы. Ниже приведены некоторые из них и их возможные решения.

1. Ограниченная мощность.

   Одной из частых проблем при использовании двойной розетки universal подключение является ограничение мощности, которую можно подключить. Если общая мощность подключенных устройств превышает допустимое значение, розетка может перегреться и выйти из строя.

   Решение этой проблемы состоит в том, чтобы быть внимательным к общей нагрузке на розетку. Убедитесь, что суммарная мощность подключенных устройств не превышает допустимое значение. Если нужно использовать больше мощности, рекомендуется установить отдельную розетку для этих целей.

2. Несовместимость разъемов.

   Другой распространенной проблемой является несовместимость разъемов устройств с двойной розеткой universal подключение. Например, если у вас есть устройство с разъемом типа C, а розетка имеет разъем типа А, невозможно подключить устройство без использования адаптера.

   Чтобы решить эту проблему, можно использовать различные переходники и адаптеры. Однако, лучшим решением будет выбор розетки, которая имеет разные типы разъемов и может поддерживать все ваши устройства без необходимости использования дополнительных адаптеров.

3. Проблемы с электрической безопасностью.

   Одной из ключевых проблем при использовании любой розетки является электрическая безопасность. Неправильное использование розетки может привести к непредвиденным ситуациям, таким как короткое замыкание или пожар.

   Чтобы обеспечить электрическую безопасность, всегда следуйте указаниям производителя по правильному использованию розетки. Не перегружайте розетку, не подключайте устройства, которые несовместимы с розеткой. Если у вас возникли вопросы или сомнения, лучше проконсультироваться с электриком.

Как поставить и подключить?

Двойная розетка имеет один вариант конструкции – один подрозетник, монтажная часть и два разведенных клеммника.

Максимальная нагрузка на двойную розетку 16А. В противном случае рекомендуется устанавливать отдельное ответвление на каждую точку.

Чтобы установить прибор понадобится:

• крестовидная и плоская отвёртка;
• инструмент для чистки оплетки;
• изолента и пассатижи.

Чтобы защитить кабель при пожаре, провода устанавливаются в гофр. При последующей эксплуатации такой подход упрощает замену кабеля и не требует пробивания стен. Процесс монтажа требует проведения подготовительных работ.

Необходимо определить провода. В инструкции описывается соответствующий цвет, фазовый обычно окрашен в красный или коричневый. Заземление обычно зеленого или желтого оттенков. А вот голубой – нейтральный провод.

Но лучше предварительно провести проверку с помощью специальной отвёртки, которая на фазе загорится. Установка без заземления проходит намного проще.

Перед проведением работ, автоматы отключаются, чтоб обесточить линию и провести работы в безопасных условиях. В местах, где будет проводится установка тоже стоит проверить напряжение.

Подключение электрической двухместной накладной

В отличие от одинарной, такая модель с одним корпусом, но двумя разведенными клеммами. Первым делом необходимо раскрыть кабель для чего используется нож.

Удаляется внешняя изоляция. Провода не должны быть длинными, ведь это может помешать при последующей установке. В идеале оголять провода на 1 см. В целом запас провода не превышает 12 см (короткие удлиняют). Порядок проведения работ простой:

1. Ослабьте клеммы, которые предназначены для фиксации проводов.
2. После установки проводов, закрутите болты с помощью отвертки. Убедитесь в надёжности крепления и только после этого подключайте электричество.

Обязательно уложите провода в стакан, ведь со временем изоляция провода может нарушиться. Сверните так, чтобы не было сильных загибов. Не должны они находиться и под крепежными болтами в подрозетнике. Для крепления используются лапы или саморезы, что является завершающим этапом установки. Коробку розетки выравнивают с помощью уровня и закрепляют. После крепления декоративной накладки розетка готова к использованию.

Как подключить внутренние с заземлением

Установка такая же, как и в первом случае, только задействуется еще один провод, поэтому разобраться  удастся самостоятельно. Схема монтажа простая: кабель заземления фиксируется к центральной или верхней клемме.

В таком случае фаза размещается справа, ноль (нейтраль) — слева. Сам подрозетник устанавливается просто, закручиваются болты по часовой стрелке. В процессе эксплуатации корпус ослабевает, поэтому его рекомендуют дополнительно обработать алебастром.

Советы

При установке каждый пользователь должен следовать таким рекомендациям:

Провод, который используется для подключения розетки должен быть из такого же материала, что и магистральный кабель. Если кабель из алюминия, то и перемычка из алюминия. Перед проведением работ отключите автоматы и проверьте специальным прибором напряжение в месте предстоящей установки. Подбирайте целый блок, тогда не придется проводить дополнительные ремонтные работы

Розетка ставится на место бывшей. Для квартиры где маленькие дети лучше подобрать закрытые модели, что гарантирует безопасность

При подключении важно ничего не напутать и не присоединить фазу и ноль к одному контакту. В таком случае произойдет короткое замыкание, что опасно для дома

Чтобы продлить срок службы розетки, запаивают оголенные концы или же используют латунный контакт.. Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки

В сети таких роликов много и каждый найдет свой вариант

Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки. В сети таких роликов много и каждый найдет свой вариант.

Двойная розетка – альтернатива обычной, что позволяет подключить сразу два прибора. Она имеет особую конструкцию, которая и определяет способ установки. Но процесс настолько простой, что установка не составит труда, даже для неспециалиста. Определившись с моделью розетки, не забывайте о безопасности при подключении. На рынке представлен широкий выбор от популярных производителей, поэтому каждый отыщет надежную модель.

Создание блока из двух одинарных розеток

В некоторых случаях применение сдвоенных розеток в моноблоке не всегда подходит для удобного пользования вилками, изготовленными по евростандарту. Для нормального включения их требуется обязательно переворачивать, что не всегда удобно и эстетично. В связи с этим, количество точек подключения может быть увеличено путем установки блока, включающего две одинарные розетки, которые нужно сдвоить.

Комплект установки состоит из двух одинаковых розеток и таких же подрозетников, подходящих по размеру. Может использоваться один двойной подрозетник. Кроме того потребуется общая накладная рамка. По этому методу возможно установить не только две, но и три розетки.

Вначале с помощью коронки в стене сверлятся отверстия, предназначенные для установки подрозетников. При отсутствии коронки используется сверло из твердых сплавов, с помощью которого по кругу сверлятся отверстия, а излишки потом удаляются зубилом и молотком.

После того как подрозетники установлены и зафиксированы, необходимо выполнить разделку кабеля. Обычно используется марка ВВГнг сечением 2,5 кв. мм. Перед подключением необходимо обесточить питающий кабель.

В отличие от моноблока, две отдельные розетки Легранд подключаются по-другому. Поскольку ПУЭ запрещает подключение шлейфом заземляющего провода, этот метод будет использован только в отношении фазного и нулевого проводников. Заземление будет подключаться с помощью отдельной линии. С этой целью в распределительной коробке делается нужное количество ответвлений. Места соединений изолируются гильзами, термоусадочными трубками или изолентой.

Далее можно подключать саму двойную розетку. К первому устройству к одной из клемм подключаются два провода фазы. Один идет от питающего кабеля, второй уходит ко второй розетке. Нулевой провод подключается таким же образом, только к другой клемме. В конце отдельными линиями к каждой розетке подключается свой провод заземления, всего два. Затем розетки закрепляются в монтажных коробках, а сверху на них надевается общая накладная рамка.

https://youtube.com/watch?v=JZftT_Crmqc

Во многом комфорт проживания в квартире и доме зависит от вида и количества установленной в ней бытовой техники и электрических приборов. Нехватка розеток становится привычным явлением, вызывающим использование множества удлинителей и тройников. Эти действия помогают решить проблему, но имеют побочные эффекты — провода путаются под ногами, дополнительные колодки портят интерьер помещения. В некоторых случаях решить вопрос недостатка точек подключения поможет двойная розетка. Современные изделия отличаются компактностью, достаточной мощностью и презентабельным видом. Для проведения переоборудования электрохозяйства нет необходимости приглашать специалистов. Работу можно выполнить своими руками после ознакомления с мерами безопасности, правилами выбора и установки электроприборов.

Монтаж двойной розетки

Устройство розетки Чтобы разобраться, как установить двойную розетку в стену своими руками, необходимо изучить устройство этой конструкции.

Условно ее можно разделить на 3 части:

• Кабель. В зависимости от проекта здания он может состоять из 2 или 3 жил. В старых строениях установлена проводка с белой изоляцией. Находить ноль и фазу приходится опытным путем с помощью измерительных приборов. В новых домах проложен трехцветный кабель, где изоляция у земли зелено-желтого, фазы — коричневого, а нуля — синего цвета.
• Монтажная коробка, в разговоре — подрозетник. Представляет собой пластиковый стакан с отверстиями для проводов. Глубина цилиндров составляет 40 и 60 мм. Второй вариант более удобен, так как дает возможность сделать скрытую установку дополнительного оборудования (диммеров, датчиков, реле). В стене монтажная коробка держится за счет вяжущих свойств штукатурки.
• Корпус с крышкой. Корпус изготавливается из термостойкой пластмассы. На нем закреплен суппорт, шина из двух латунных пластин образующих контакты, гайки, винты и клеммы. По бокам находятся подпружиненные лапки с винтами настройки положения.

В один подрозетник

Двойная розетка в одном подрозетнике Данный процесс не представляет собой особой сложности даже для начинающего мастера. Если изделие изготовлено по мировым стандартам ширины и глубины корпуса, проблем при монтаже возникнуть не должно. Нужно определить, где фаза, и почистить стакан от мусора. Чтобы предотвратить проникновение домашних насекомых из соседских квартир, рекомендуется заделать силиконом канал, в котором проложен кабель. Если позволяет место, дно стакана можно закрыть войлоком для лучшей звукоизоляции.

После подготовительных работ механизм подключается к сети, вставляется в монтажную коробку, позиционируется и закрепляется.

В два подрозетника

Если в стене имеется два отверстия, в каждом из которых проложены провода, на этот случай имеются следующие решения:

1. Вставить в них два прибора с одним гнездом у каждого. Выбирать их нужно так, чтобы крышки не накладывались одна на одну или была возможность их сточить по краям.
2. Приобрести внутреннюю розетку с длинной крышкой. Соединить два отверстия в одно. После этого можно заглушить лишнюю линию и вставить механизм посередине созданного проема.

Выбор зависит от потребностей жильцов в выходах электричества. Одним из вариантов может быть установка поверх отверстий наружной горизонтальной колодки на 4-5 гнезд.

С заземлением

Viko Yasemin с заземлением Чтобы получить точку с заземлением, нужно приобрести соответствующее изделие, в котором предусмотрен контакт для третьего провода. В трехжильных кабелях он расположен посередине. Подключать землю нужно крепко затягивая болт. Эта линия рассчитана на экстремальные условия, плохой контакт здесь недопустим.

Если в стене проходит двужильный кабель, его необязательно менять. В качестве альтернативы этому дорогостоящему процессу, можно протянуть один медный провод непосредственно от щитка. Для прокладки можно использовать пространства под плинтусами или цветные пластиковые коробы.

Монтаж двойной розетки взамен одинарной

Принимая решение о замене розетки нужно учитывать, что двойное изделие имеет суммарную мощность, которая распределяется на оба входа. Если нанесена маркировка 16А, общая мощность потребителей, подключенных к гнездам или к удлинителю от одного из них, не должна превышать 4 ватт.

Также следует учитывать, что за счет разноса входных отверстий по сторонам толщина двойной конструкции будет больше. Из-за этого возрастает риск ее повреждения каким-либо твердым и тяжелым предметом.
