Как запустить лампы ДРЛ с дросселем и без?

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Схема подключения лампы ДРЛ через дроссель

Одним из основных отличий ДРЛ-ламп от остальных осветительных приборов является подключение к электрической сети посредством пускорегулирующей аппаратуры или ПРА, представленной дросселем. Это стабилизирующее устройство способствует преобразованию номинального сетевого напряжения в пусковое. Отсутствие дросселя спровоцирует практически мгновенное перегорание лампочки при включении.

Схематично такой вариант подключение можно представить в виде последовательного подсоединения дуговой ртутной люминесцентной или люминофорной лампы при помощи дросселя к электрической сети.

Схема подключения лампочки через дроссель

В большинстве своём, все современные и качественные светильники, относящиеся к категории ртутно-люминесцентных ламп, характеризуются наличием уже встроенной пускорегулирующей аппаратуры. Такие модели несколько дороже стандартных светильников.

Бюджетные модели необходимо снабжать дросселем самостоятельно. Любые дроссели функционируют в качестве стабилизатора, а также эффективно корректируют работу осветительного прибора.

Благодаря правильной работе пускорегулирующей аппаратуры, ртутно-люминесцентные лампы в процессе эксплуатации не мигают и работают в непрерывном режиме даже при наличии нестабильного входящего напряжения.

Следует отметить, что дроссель вырабатывает заложенный производителем ресурс в процессе эксплуатации значительно быстрее, чем сам ртутно-люминесцентный светильник, поэтому умение самостоятельно выполнить замену такого пускорегулирующего устройства очень актуально.

Критерии выбора: оценка технических показателей

Определяя оптимальный вариант осветительного прибора, следует брать во внимание следующие характеристики:

• мощность;
• форму/размер цоколя;
• яркость светового потока;
• длительность работы.

Мощность. При выборе этого параметра стоит ориентироваться на назначение и расположение светильника. Если прибор покупается для освещения дороги, то надо учесть расстояние между фонарями – чем оно больше, тем производительней должны быть лампы.

Диапазон мощностных характеристик осветителей ДРЛ находится в пределах 80-1000 Вт. Это значение отображено в маркировке ламп, например, ДРЛ 250, ДРЛ 400 и т.д.

Световой поток. Главный показатель светового излучения, направленного в разные стороны. Параметр измеряется в люменах (Лм). Именно по этому критерию, а не по мощности, необходимо сравнивать производительность разных типов ламп.

Светильники с ДРЛ лампой для выдачи нужного светового потока расходуют больше электроэнергии, чем их светодиодные аналоги и осветители ДНаТ. Яркость LED-прибора в 100 Вт соответствует показателю освещенности ртутно-дугового собрата в 400 Вт

Значительная экономия на энергоресурсах – весомый аргумент в пользу светодиодов. Высокая стоимость LED-ламп окупается в первый год эксплуатации.

Цоколь. ДРЛ осветители выпускаются с двумя наиболее востребованными типами цоколей:

• Е27 – винтовая форма, диаметр – 27 мм. Таким цоколем оснащаются ртутно-дуговые приборы на 80 Вт и 125 Вт.
• Е40 – самый крупный размер категории «Е». Цоколь на 40 мм применяется в лампах на 250 Вт и выше, предназначенных для освещения просторных площадей.

Кроме типа закручивания в патрон следует учесть и габариты плафона светильника.

Ширина и длина газоразрядной лампы зависит от мощности прибора. Чем выше производительность ДРЛ осветителя, тем он крупнее и тяжелее

Длительность службы. Этот параметр во многом определяется качеством изготовления, а именно ответственностью производителя. Лучше выбирать лампы с максимальным периодом службы. Как правило, у высокомощных приборов срок эксплуатации выше.

Для наглядности общие характеристики ламп разной мощности приведены в сводной таблице. Все электроприборы работают на переменном токе, частота стандартна – 50 Гц

Часть информации о характеристиках ламп заложена в маркировке. В отечественной практике буквенная аббревиатура обозначает название осветителя, цифровая – мощность. Производство ртутных ламп регламентировано ГОСТом 27682-88 и ГОСТом 53074-2008.

Зарубежные изделия типа ДРЛ согласно международной системе ILCOS маркируются QE. Некоторые производители придерживаются общеевропейского ZVEI и немецкого LBS порядка обозначений.

Маркеры ртутных ламп популярных компаний:

• HPL – Philips;
• HRL – Radium;
• MBF – General Electric;
• HQL – Osram;
• HSL и HSB – Sylvania.

Дополнительные обозначения согласно ILCOS: QB – модели со встроенным балластом, QG – сферическая колба, QR – лампы с отражающим внутренним слоем.

Можно ли обойтись без него

Выше я писал, что дроссель – неотъемлемая часть пускорегулирующей аппаратуры, а значит, обойтись без него нельзя. Но дроссель дросселю рознь. Существуют приборы, которые ограничивают ток другим, электронным методом. Их называют ЭПРА – Электронный Пускорегулирующий Аппарат.

ЭПРА для люминесцентных ламп

Как видно из схемы, нанесенной на корпус прибора, этот может обслуживать сразу 4 ЛДС, причем для их пуска стартеры не потребуются. Оправдана ли замена ЭмПРА на ЭПРА? Безусловно, поскольку ЭПРА:

1. Имеет небольшие массогабариты.
2. Не гудит.
3. Не вызывает мерцания лампы с частотой сети.
4. Имеет высокий КПД (на 30-50% выше, чем у ЭмПРА).
5. Запускает ЛДС практически мгновенно.

Электронный дроссель сложнее и дороже электромагнитного, но цена вполне компенсируется достоинствами.

Параметры и характеристики катушки индуктивности

При выборе пускорегулирующего устройства нужно учитывать его характеристики. Один из главных параметров – это индуктивность, которая измеряется в Гн (Генри). Величина реактивного сопротивления включенного балласта зависит от его индуктивности. Эта величина характеризует магнитные свойства электрической цепи. 1Гн пропускает 1А тока при напряжении 1В.

К основным параметрам индуктивной катушки относят:

• длина катушки в м;
• число витков;
• проницаемость материала сердечника;
• размер поперечного сечения магнитопровода;
• магнитное насыщение.

Индуктивность обмотки балласта зависит от всех вышеописанных характеристик.

Сопротивление витков обмотки катушки зависит от величины поперечного сечения сердечника. Поэтому при выборе ПРА для ДНаТ нужно учитывать их мощность, от которой зависит номинальный ток нагрузки. Соответственно, размеры электрического балласта зависят от мощности лампы.

Достоинства и недостатки

Из преимуществ изделий отметим следующее:

1. Достаточная световая отдача на фоне низкой стоимости.
2. Независимость от наличия атмосферных осадков.
3. Продолжительный эксплуатационный срок — от 20 000 часов и выше.
4. Практически полное совпадение спектра излучения с естественным освещением.
5. Малые габариты.

Недостатки хоть и незначительные, но их намного больше:

1. Существенная разница в цене по сравнению с более качественными разновидностями ДРЛ.
2. В процессе эксплуатации формируется озон.
3. Лампы с вольфрамовыми нитями значительно дешевле и компактнее.
4. Со временем люминофор устаревает, что приводит к ухудшению излучаемого спектра.
5. Из-за использования ртути требуется специальная утилизация.
6. Задержка при включении.
7. Требуется несколько минут до выхода на номинальный режим.
8. Низкое качество испускаемого света.
9. Дополнительное мерцание при работе.
10. Рекомендуется устанавливать на потолке на высоте не ниже 4 м.
11. Функционируют исключительно от переменного тока.

Осветительные приборы на основе дуговых ртутных люминесцентных ламп — одно из самых экономичных решений для освещения промышленных объектов, открытых территорий (паркингов), складских помещений и внутреннего двора загородного дома. Отдельные модели в составе столбовых фонарей сочетают высокую мощность и декоративный внешний вид.

{SOURCE}

Подключение лампы ДРЛ без дросселя

Иногда ДРЛ без дросселя может быть запущена с применением специальной технологии. Это делается в тех случаях, когда прибор вышел из строя, а заменить его в данный момент нечем. Вместо дросселя можно использовать обычную лампу накаливания, обладающей такой же мощностью, что и ДРЛ и обеспечивающей необходимое сопротивление. Другой вариант предполагает установку одного или нескольких конденсаторов. Здесь потребуются точные расчеты выдаваемого ими тока, полностью соответствующему необходимому напряжению для работы.

В последнее время появились специальные лампы ДРЛ-250, работающие без дросселя. В их конструкции присутствует спираль определенного типа, выполняющая функции стабилизатора и дополнительно разбавляющая излучаемый световой поток.

Иногда светильник после подключения отказывается работать или работает неправильно. В этом случае лампу нужно протестировать и убедиться в ее работоспособности. Для этого используются омметр или тестер, с помощью которых все обмотки проверяются на разрыв или короткое замыкание. При их обнаружении прибор будет показывать ненормальное значение.

Схема подключения люминесцентной лампы

Схема подключения лампы дневного света

Схема люминесцентной лампы

Как работает лампа ДРЛ

Схема подключения люстры с 3 лампами

Схема светодиодной лампы

Виды газоразрядных ламп.

По давлению различают:

• ГРЛ низкого давления
• ГРЛ высокого давления

Газоразрядные лампы низкого давления.

Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.

Подробнее о люминесцентных лампах — тут

Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.

Подробнее об устройстве КЛЛ —  тут

Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.

Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.

Газоразрядные лампы высокого давления.

Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.

Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.

Внешний вид лампы ДРЛ

Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.

Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).

Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.

Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.

Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.

Устройство и принцип работы ДРЛ

Чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

• Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты – точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
• Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них – основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
• Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Советуем изучить — Действия электротехнического персонала при перегорании высоковольтного предохранителя трансформатора

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Схемы со стартером

Самыми первыми появились схемы со стартерами и дросселями. Это были (в некоторых вариантах и есть) два отдельных устройства, под каждое из которых имелось свое гнездо. Также в схеме есть два конденсатора: один включен параллельно (для стабилизации напряжения), второй находится в корпусе стартера (увеличивает длительность стартового импульса). Называется все это «хозяйство» — электромагнитным балластом. Схема люминесцентного светильника со стартером и дросселем — на фото ниже.

Схема подключения люминесцентных ламп со стартером

Вот как она работает:

• При включении питания, ток протекает через дроссель, попадает на первую вольфрамовую спираль. Далее, через стартер попадает на вторую спираль и уходит через нулевой проводник. При этом вольфрамовые нити понемногу раскаляются, как и контакты стартера.
• Стартер состоит из двух контактов. Один неподвижный, второй подвижный биметаллический. В нормальном состоянии они разомкнуты. При прохождении тока биметаллический контакт разогревается, что приводит к тому, что он изгибается. Согнувшись, он соединяется с неподвижным контактом.
• Как только контакты соединились, ток в цепи мгновенно вырастает (в 2-3 раза). Его ограничивает только дроссель.
• За счет резкого скачка очень быстро разогреваются электроды.
• Биметаллическая пластина стартера остывает и разрывает контакт.
• В момент разрыва контакта возникает резкий скачок напряжения на дросселе (самоиндукция). Этого напряжения достаточно для того, чтобы электроны пробили аргоновую среду. Происходит розжиг и постепенно лампа выходит на рабочий режим. Он наступает после того, как испарилась вся ртуть.

Рабочее напряжение в лампе ниже сетевого, на которое рассчитан стартер. Потому после розжига он не срабатывает. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует.

Эта схема называется еще электромагнитный балласт (ЭМБ), а схема работы электромагнитное пускорегулирующее устройство — ЭмПРА . Часто это устройство называют просто дросселем.

Один из ЭмПРА

Недостатков у этой схемы подключения люминесцентной лампы достаточно:

• пульсирующий свет, который негативно сказывается на глазах и они быстро устают;
• шумы при пуске и работе;
• невозможность запуска при пониженной температуре;
• длительный старт — от момента включения проходит порядка 1-3 секунд.

Две трубки и два дроссели

В светильниках на две лампы дневного света два комплекта подключаются последовательно:

• фазный провод подается на вход дросселя;
• с выхода дросселя идет на один контакт лампы 1, со второго контакта уходит на стартер 1;
• со стартера 1 идет на вторую пару контактов той же лампы 1, а свободный контакт соединяют с нулевым проводом питания (N);

Так же подключается вторая трубка: сначала дроссель, с него — на один контакт лампы 2, второй контакт этой же группы идет на второй стартер, выход стартера соединяется со второй парой контактов осветительного прибора 2 и свободный контакт соединяется с нулевым проводом ввода.

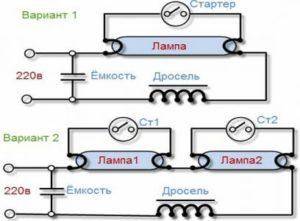

Схема подключения на две лампы дневного света

Та же схема подключения двухлампового светильника дневного света продемонстрирована в видео. Возможно, так будет проще разобраться с проводами.

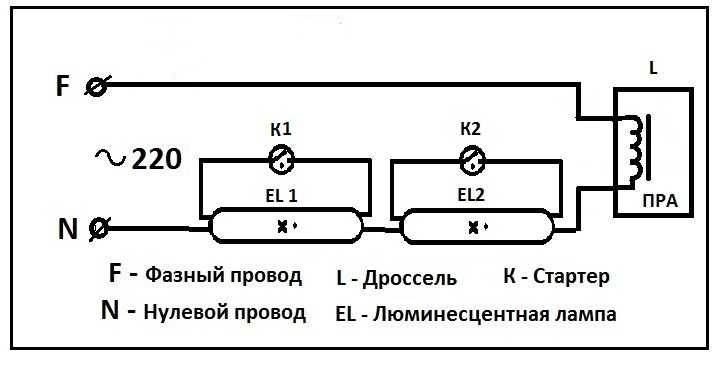

Схема подключения двух ламп от одного дросселя (с двумя стартерами)

Практически самые дорогие в этой схеме — дросселя. Можно сэкономить, и сделать двухламповый светильник с одним дросселем. Как — смотрите в видео.

Что представляет собой устройство ДРЛ

Лампы ДРЛ известны достаточно давно и не собираются уступать свою нишу другим источникам света. Они постоянно совершенствуются, но основные элементы устройства остаются одними и теми же, что обеспечивается физическим смыслом работы ДРЛ-ламп.

Устройство лампы ДРЛ 400.

Расшифровка сокращения лампы ДРЛ — дуговые ртутные лампы. Они относятся к газоразрядным светильникам. Внешне они похожи на обычную лампу накаливания, только с непрозрачной и слегка вытянутой колбой. Делают её из тонкого, но термически стойкого стекла. С одной стороны колба имеет резьбу разных стандартов для применения в классических патронах — это типоразмеры e40 и e27. E14 почти не встречаются, потому что данный цоколь используется в быту, световые источники ДРЛ почти никогда в нём не применяют.

На внутреннюю поверхность колбы-оболочки наносят люминофорное покрытие. Это помогает ультрафиолетовому излучению, возникающему при работе газовой дуги, смешиваться с другими цветовыми спектрами, давая в результате белый свет, похожий на дневной.

Внутри колбы установлены электроды. Их должно быть не меньше двух, чтобы между ними возник электрический разряд. Сейчас в ходу лампы с двумя парами электродов — основной и дополнительной. Такая схема реализована, к примеру, в лампе ДРЛ 700. Использование четырёх электродов содействует более плавному и гарантированному поджигу лампы дрл. Электроды герметично запаяны внутри трубки из кварцевого стекла, где и происходит процесс горения газовой дуги. Именно поэтому эту часть называют горелкой. Полость трубки заполнена под большим давлением инертным газом, чаще всего это аргон, а также небольшим количеством жидкой ртути.

На пути к одному из электродов установлен регулировочный резистор, который ограничивает максимальную величину подаваемого на электроды тока. Он необходим потому, что в процессе образования дуги напряжение на электродах вырастает, и нужно задать его верхний предел.

Разновидности

Приборы делятся на:

1. Низкочастотный дроссель-трансформатор внешне похож на примитивный железный трансформатор. Отличием является компоновка с одной обмоткой. Катушка оказывает значительное противодействие изменению тока в цепи – при его понижении прибор способен поддержать необходимый уровень, а при повышении – снижать.
2. Высокочастотные схемы являются более распространенными. Катушки таких приборов навиваются на сердечники (ферритовые, стальные) или на пластмассовый каркас. При работе с волнами среднего или длинного диапазона часто применяется секционная намотка.

Дроссель с сердечником обладает меньшими габаритами, нежели без него.

Основными параметрами прибора является индуктивность (единица измерения – Гн) и сопротивление (Ом). Важными характеристиками считаются напряжение, номинальный ток и добротность.
