Отвертка динамометрическая — что это такое? Обзор отверток со шкалой- Wiha, Wera, Weidmueller.

Что нужно знать о рукоятке и стержне

Сейчас выбор отверток достаточно велик, поэтому можно легко растеряться во всем многообразии этого инструмента.

Выбирая отвертку, следует обратить внимание на такой показатель, как эргономичность – рукоять должна быть удобной, аккуратной, нескользкой

Если в качестве материала для ручки была использована резина, то тут не должно быть лишних наплывов или микроскопических трещин.

Качество стержня определяется по наличию на нем маркировки, это свидетельствует о том, что изделие было изготовлено в заводских условиях.

Прочность наконечника определяется цветом, если жало темнее, чем сам стержень, значит, были использованы специальные напыления для придания дополнительной прочности.

Устройство диэлектрической отвертки

Строение диэлектрической отвертки

Электроотвертки сетевые имеют стандартное для такого рода продукции устройство. Отличия заключаются в материалах, из которых изготовлены составные части инструмента.

Состоит он из таких частей:

1. Рукоятка. Предназначена для обеспечения плотного хвата и удержания отвертки электриком при проведении плановых или аварийных работ. Изготавливается из полимерных материалов, устойчивых к воздействию внешних факторов. Существует широкий выбор моделей разной формы и размера.
2. Стержень. Является переходным звеном между рукояткой и находящимся под напряжением объектом. В целях предотвращения поражения током при соскальзывании руки стержень по всей длине покрыт пластиковой изоляцией.
3. Жало. Представляет собой наконечник для захвата изделий со шлицами определенной конфигурации. В зависимости от конструкции является частью стержня или основанием для съемных бит.

Размер отверток

Нумерация отвертки указывается на жале

В зависимости от особенностей выполняемых задач используются инструменты, имеющие разные параметры. Размеры изделий подразделяются по длине штыря и ширине шлицевой части.

По первому параметру классификация следующая:

• Короткие. Мини электроотвертка имеет длину 5-8 см и предназначена для работы в ограниченном пространстве или с деталями малого размера.
• Средние. Изделия 9-20 см используются для проведения стандартных работ на бытовом и промышленном оборудовании.
• Длинные. Размер составляет от 21 см. Инструмент предназначен для откручивания деталей с крупными шлицами или находящихся в труднодоступных местах.

Размер жала составляет от 2,5 мм до 10 мм. Выбор делается исходя из особенностей выполнения задачи.

Рукоять

Диэлектрические отвертки с круглой рукоятью

Рукоятка изготавливается из особого полимерного пластика — поликарбоната или полиэтилена. Сверху деталь покрывается полиформальдегидом, который является отличным изолятором.

Материал обладает такими свойствами:

• гидрофобность;
• прочность;
• износостойкость;
• постоянство показателей;
• устойчивость к агрессивным химическим реагентам;
• невосприимчивость к охлаждению и нагреванию.

Отвертки с шестигранной рукоятью способны выдержать большие нагрузки

При добавлении красного пигмента деталь хорошеет и приобретает презентабельный вид.

В поперечном сечении рукоятки различных моделей имеют такие формы:

• квадрат;
• круг;
• треугольник;
• шестиугольник;
• шестеренка.

Свойства и формы стержня

Пример отверток с разными формами стержней

Стержень изготавливается из прочной инструментальной стали марок 8ХФ или У7. Сверху железа наносится гальванический слой, обеспечивающий его защиту от коррозии. Сердечник имеет прочное крепление в рукоятке, которое производится путем прессования, плавления или использования соответствующих по форме штекеров в разборных моделях.

Сердечники могут иметь такое сечение:

• круг;
• квадрат;
• шестигранник.

Форма определяет удобство проведения тех или иных работ в различных условиях. Наличие изоляции на стержне дает дополнительный упор для пальцев ладони. Покрытие изготовлено из полиформальдегида, тонкий слой которого защищает от тока 1 кВт.

Форма жала

Отвертка с набором вставных бит

Рабочая часть прибора отличается повышенной прочностью и надежностью. Она изготовлена из закаленной легированной стали с порошковым напылением. Верхний слой отличается высокой устойчивостью к щелочам, кислотам и прочим активным жидкостям. Для удобства захвата, вкручивания и доставания метизов жало подвергается намагничиванию. Благодаря этому детали плотно удерживаются на стержне в нужном положении.

По своему строению и назначению жала бывают вставные и накидные.

В свою очередь, внутренние имеют форму:

• плоскую;
• крестовидную;
• шестигранную;
• штыревую;
• звездовидную.

Моменты затяжки для модульных аппаратов Hager

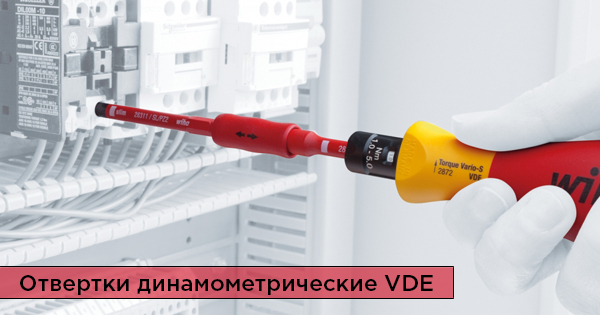

Динамометрические отвертки пользуются все большей популярностью. В связи с этим назрела необходимость в создании шпаргалки с моментами затяжки модульного оборудования Hager!

• ️Модульные автоматы MY/MB/MC/MBN/MCN/MBS/MCS/NBN/NCN/NDN 2,8 Н*м
• УЗО 2P и 4P, тип A/АС 2,8 Н*м
• ️УЗО 2P и 4P, тип B, исп. N / S 3 Н*м
• ️Дополнительные контакты CZ001, MZ201,MZ202, MZ203/MZ204, MZ205/MZ206 1,2 Н*м
• ️АВДТ AD8xxJ, AD9XXB, ADA9xxD, AD9xxJ, ADS9xxD, ACC816F, ACA9xxD, AC9xxJ, ACS916D, ACS966D 2,1 Н*м
• ️АВДТ ADMxxC, AFM4xxC, ADP4xxH, AFP4xxH 2 Н*м
• ️АВДТ ADZ3xxC 2 Н*м
• ️Выключатели нагрузки SBx 1P/ SFx, In=16-32A 1,8 Н*м
• ️Выключатели нагрузки SBx 2P, In=32-63A 2,8 Н*м
• ️Выключатели нагрузки SBx 2P, In=32-125A 3,6 Н*м
• ️Модульные рубильники HAB… 2-2,2 Н*м
• ️Модульные рубильники HAC…,HAD… 3,5-3,85 Н*м
• ️Модульные рубильники HAE… 4 Н*м
• ️Модульные рубильники-переключатели HIM302, HIM304, HIM402, HIM404 2-2,2 Н*м
• ️Модульные рубильники-переключатели HIM306, HIM308, HIM406, HIM408 3,5-3,85 Н*м
• ️Модульные рубильники-переключатели HI…R 6 Н*м
• ️Модульные ВА NRN NSN 4 Н*м
• ️Модульные HMFxxx, HMBxxx, HMCxxx, HMDxxx, HMKxxx, HMXxxx. 3,5-5 Н*м
• ️Разрядники SPN800 SPN800R SPN801 SPN801R SPN802 SPN802R 7 Н*м
• ️Разрядники SPN113 SPN115 SPN117 SPN118 SPN315 SPN317 SPN513 SPN517 SPN415 SPN417 SPN418 SPN419 5 Н*м
• ️Светодиодные индикаторы, кнопки и выключатели SVN1xx, SVN2xx,SVN4xx, SVN3xx 1,7 Н*м
• ️Модульные контакторы ESC, ESD, ESL, винт на зажимах главных контактов, In=16-25A 1,2 Н*м
• ️Модульные контакторы ESC, ESD, ESL, винт на зажимах катушки, In=16-25A 1,2 Н*м
• ️Модульные контакторы ESC, ESD, ESL, винт на зажимах главных контактов, In=40-63A 3,5 Н*м
• ️Модульные контакторы ESC, ESD, ESL, винт на зажимах катушки, In=40-63A 2,5 Н*м
• ️Вспомогательный контакт ESC080 1,2 Н*м

Интересуют другие группы устройств? Спрашивайте — отвечаем!

Источник

Динамометрическая отвертка Wera

Рассмотрим динамометрическую отвертку wera приготовленную для завинчивания винтов и контактов с моментом от 0,3 до 1,2Нм. По большей части это маленькие клеммники. Биты в комплекте при приобретении не идут. Благодаря этому либо пользуйтесь теми что у вас есть уже, либо докупайте отдельно.

Имеет быстрозажимной патрон для очень легкой фиксации бит. Настройка момента изготавливается в средней части отвертки.

Отжимаете верхний компонент ручки вниз и поворачивая ее вокруг собственной оси, выставляете необходимый вам момент. Его можно определить цифрой, которая обязана появиться сразу на границе завершения ручки, напротив треугольной опасности.

Завершение момента затяжки отличается щелчком. Он говорит, что винт или клемма затянуты с выставленным по шкале моментом и дотягивать его более не надо.

Для тех у кого рука проскальзывает при затяжке контактов есть отвертки пистолетной формы. Они по большей части используются для факторов от 3,0Нм и выше. Если 2,5Нм обычный человек еще способен натянуть не очень упираясь, то для затягивания контактов выше 3,5Нм необходимо прикладывать достаточно высокие усилия.

Основной плюс и отличие Wera от других аналогичных отверток — не надо в комплекте иметь специализированный установочный инструмент для выставления определенного момента усилия. Все это уже реализовано в самой отвертке.

В другом случае точность момента уже не гарантирована.

Стоимость на динамометрические отвертки Wera стартует от 8000 рублей исключительно за саму ручку. Дорого это либо нет? Сами решайте.

Представьте что вы выполняете монтаж щитка под заказ. И в процессе подтяжки контактов у вас хрустнул или треснул 3-х фазный дифавтомат стоимостью десять тысяч? Только один способ довести заказчику и магазину собственную «невиновность» и не попасть на серьезные деньги — это наличие динамометрической отвертки и ее грамотное применение.

Познакомиться с нынешними цена и выбрать для себя подходящую отвертку можно тут.

Как выбрать?

Динамометрическая отвертка считается популярным инструментом, и по контролируемой затяжке креплений ему нет равных

Для того чтобы данный инструмент прослужил длительный срок и позволил качественно выполнять работу, при его выборе стоит обращать внимание на ряд параметров

• Материал изготовления. Лучше всего отдавать предпочтение изделиям, у которых стержень выполнен из прочной стали и покрыт хромовым напылением. Такое устройство прочное и не боится коррозии, негативного воздействия абразивных материалов и масла.
• Диапазон крутящего момента. Поскольку динамометрические аппараты выпускаются с крутящим моментом от 0.04 до 1000 Нм, необходимо учесть, что с низким показателем они проводятся в действие вручную. Кроме этого, следует знать, какое усилие планируется чаще всего применять, и рассчитать его средний уровень. Так, при постоянных затяжках креплений с усилием 50 Нм можно приобрести отвертку с диапазоном от 20 до 100 Нм. При усилиях выше 100 кг/м настраивать инструмент вручную будет сложно, поэтому рекомендуется покупать приспособления, оснащенные мультипликаторами. Это облегчит труд мастера и позволит осуществлять контроль за точностью затяжки.
• Соотношение приводного ключа к размерам поверхности мультипликатора. Отвертки необходимо подбирать таким образом, чтобы их показатели совпадали по размеру с входным мультипликатором. Например, при усилии 8000 Нм и передаточном соотношении 1: 23.1 нужно 8000 разделить на 23.1, в итоге получается значение 347 Нм. Это означает, что для работы понадобится отвертка с усилием от 60 до 340 Нм.

В следующем видео смотрите обзор на динамометрические отвертки WERA и WIHA для электромонтажа.

Отвертка-зубило

Если вы когда-нибудь использовали отвертку как зубило, то знаете насколько это может быть травмоопасно. Специальная линейка от Wera серия 900, делает этот процесс намного безопаснее и комфортнее.

Ударная шапочка и вал, который проходит сквозь ручку, препятствуют срыву и излому лезвия.

Таким изделиями можно не боясь:

завинчивать

выдалбливать

отжимать и освобождать зажатые винты и гвозди

Фактически это мини стамеска со всеми преимуществами отвертки.

Среди ударных отверток есть модели с квадратной крышкой.

Туда вставляется ключ и придается усилие за счет дополнительного рычага.

Динамометрическая насадка

Как известно, винты на каждой розетке, автомате, клеммнике, имеют рекомендуемые моменты затяжки, превышать которые запрещено. На корпусах этого оборудования, обычно указывают с каким усилием можно закручивать винтовые контакты под провод.

В то же время и прослабленный контакт, затянутый с меньшим рекомендуемым значением, также опасен развитием пожара.

Именно поэтому и выпускаются специальные динамометрические отвертки.

В отвертке Wiha Speed E эта полезная функция также присутствует. Чтобы ее задействовать, просто устанавливаете между битой и рукояткой адаптер, на требуемый момент затяжки.

При ручной протяжке всех винтов и достижении расчетного усилия адаптера, раздаются щелчки. Это означает, что провод затянут так как нужно.

Ничего не отломится и не заискрится из-за ослабленного контактного пятна в месте подключения кабеля.

Таким элементарным способом, ваша отвертка автоматически превращается в динамометрическую. При этом электропривод также никуда не исчезает. Теперь вам не придется докупать отдельные виды подобных инструментов.

Плюсы и минусы

И динамометрическая, и аккумуляторная разновидность такого электроинструмента имеет идентичные достоинства:

• высочайшее немецкое качество сборки;
• различные виды комплектации;
• удобность и простота эксплуатации;
• безопасное и долговечное использование;
• широкий спектр применения;
• рукоятка прибора прорезиненная, что позволяет удобно держать ее в руке;
• компактный размер и небольшой вес не доставляют неудобств даже при длительной эксплуатации;
• заряд аккумулятора рассчитан на 8 тысяч откручиваний, что в 2 раза больше, чем у конкурентов;
• наличие удобного бокса для хранения и перевозки отвертки, ее зарядного устройства и бит.

Если говорить о недостатках, то в качестве существенного можно выделить лишь один – высокую стоимость. Обычно аккумуляторная или динамометрическая отвертка в несколько раз стоит дороже, чем стандартное устройство этого вида. Но если учитывать, что современные модели продаются со сменными насадками и имеют массу достоинств, то такой недостаток становится вполне оправданным.

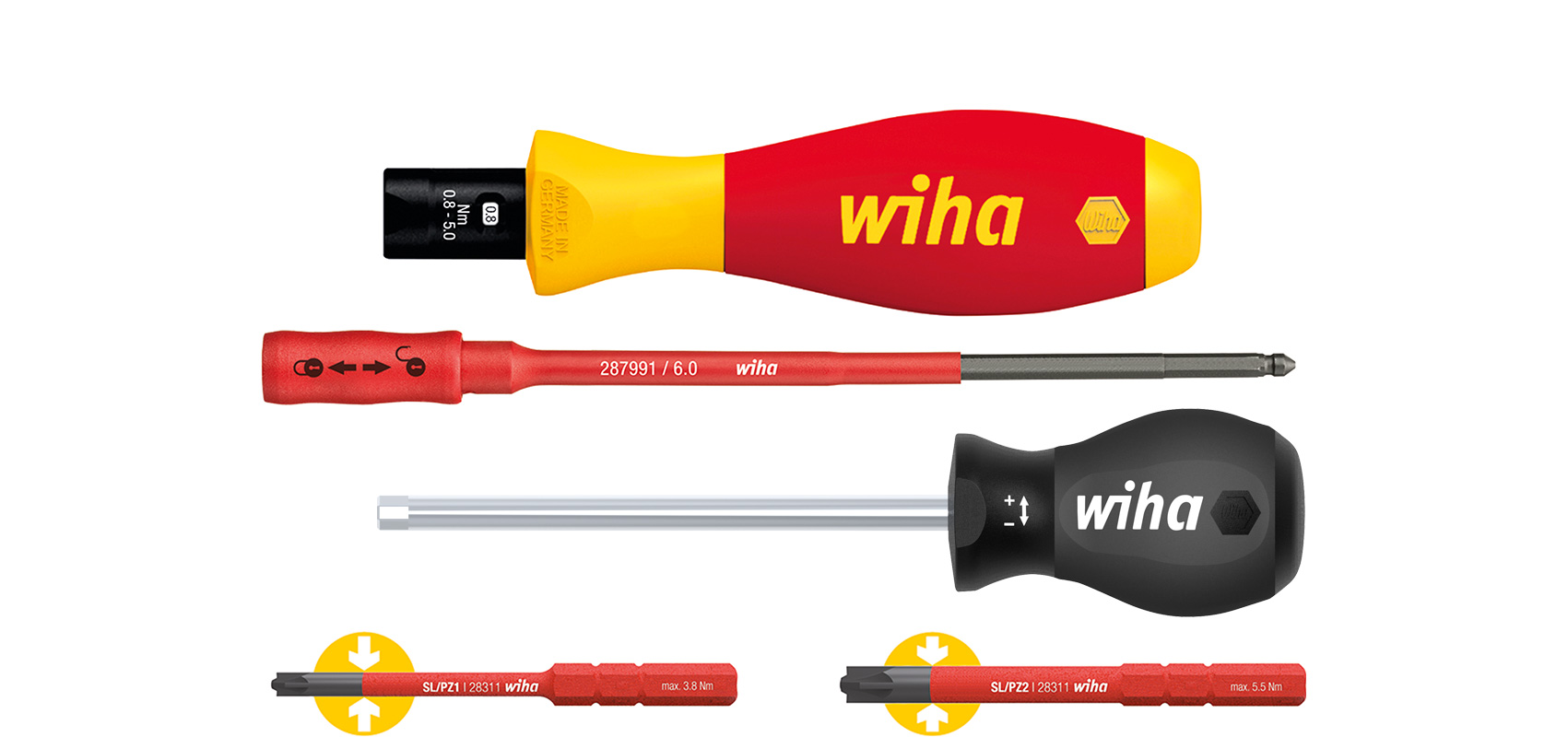

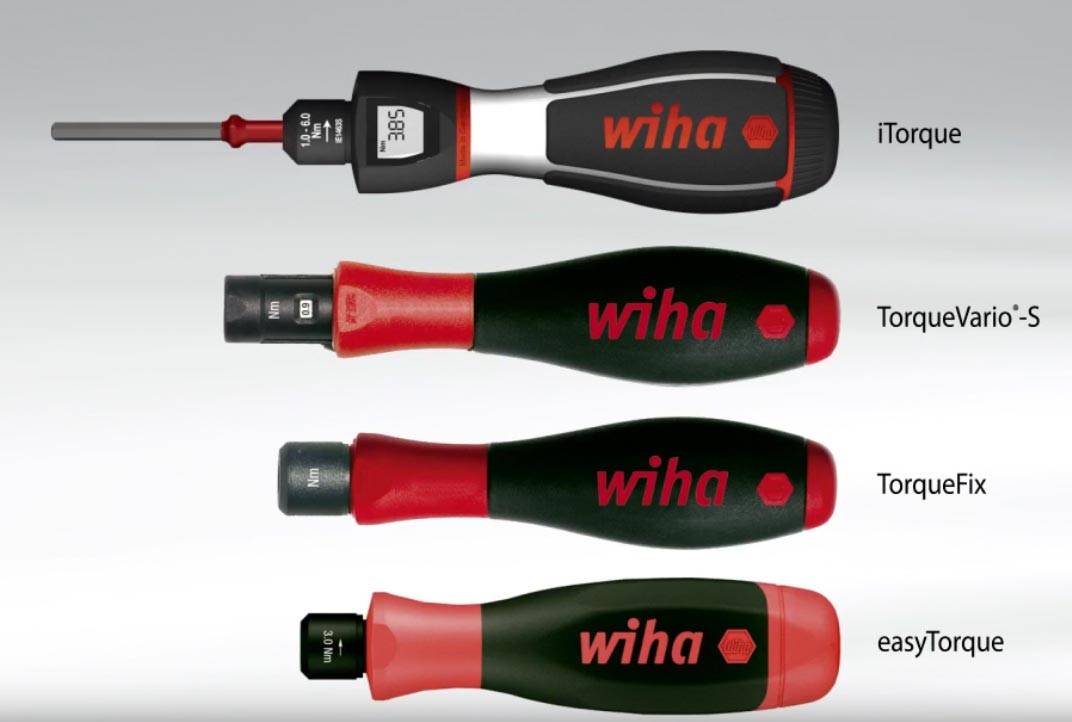

Отвертка Wiha

Для автоматических выключателей и более крупного модульного оборудования применяют отвертки размером побольше. Например с моментом от 1 до 5Нм.

В комплекте Wiha для комфортной работы закупается:

• сама динамометрическая отвертка
• элемент держателя биты
• установочный инструмент
• биты

Процесс настройки момента несколько иной, чем у Wera. Настройка происходит изнутри, путем помещения настроечного элемента внутрь динамометрической отвертки. Проворачивая ее по часовой (увеличивая) или против часовой (уменьшая) стрелки, смотрим момент на шкале в середине отвертки.

Вытаскиваем установочный инструмент и ставим внутрь держатель бит. Отвертка готова к применению.

Чтобы затянуть контакты на автомате сначала в обязательном порядке используем простую отвертку, а уже дотягиваем до характерного щелчка динамометрической. Таким образом применять ее нужно практически в самом конце ремонта, когда весь распредшкаф собран, все оборудование установлено и контакты предварительно затянуты простыми отвертками. Только после этого выставляя нужные моменты, проходим заново все клеммы и винты.

Цена набора со всем необходимым для отверток Wiha в интернет магазинах начинается от 14000рублей.

https://youtube.com/watch?v=9RsWVmSW5cc%3F

Специальные отвертки

Помимо основных видов существует целый набор специальных отверток, предназначенных для проведения узкоспециализированных работ.

Часто такой инструмент изготавливают производители фирменной продукции, желающие тем самым обезопасить свои товары от подделок и несанкционированного вскрытия.

К специализированным видам инструмента относятся: шестигранные модели, отвертки со шлицем в виде звездочки, трилистника, спаннера и т.д.

Такие изделия имеют нестандартную форму шлицев, что позволяет вкручивать крепеж, имеющий особую резьбу.

Коротко о видах специализированных отверток

1. Отвертка звездочка (маркировка TORX) – имеет жало в форме шестиконечной звезды.

Инструмент используется редко – винты для данного типа устанавливают в том случае, если производитель желает ограничить несанкционированный беспроблемный доступ к технически важным деталям.

Изделие в основном используют для ремонта мелкой бытовой техники, мобильных телефонов и т.д.

2. Шестигранный шлиц имеет изделие с маркировкой HEX

Отличительной особенностью данной модели является высокий уровень силы крутящего момента, который в разы превосходит показатели всех вышеперечисленных вариантов.

Инструмент такого вида применяют для работы в мебельной отрасли, а также в тех местах, где особенно необходимо надежное соединение.

3. Шестигранники

Такой вариант шестигранных отверток называют шестигранниками и отличие от предыдущего вида заключается в выпуклой части наконечника.

4. Трехлучевая отвертка имеет нестандартную форму шлица в виде трилистника, что собственно и является ее преимуществом.

Крепеж такой формы почти невозможно разобрать самостоятельно, данная особенность обеспечивает надежность и защиту аппаратуры от несанкционированного проникновения внутрь систем, например звуковой аппаратуры.

5. Отвертка u-образная или «Спаннер» – имеет жало в виде двух штырей.

Спаннер используют при ремонте бытовой техники и лифтов, благодаря необычной форме инструмента часто удается избежать последствий от действий вандалов.

6. Асимметричный крест – такой шлиц метизов практически невозможно встретить в быту.

Особенностью такой формы шлица является то, что инструмент применяют в аэрокосмической промышленности.

Еще одно преимущество вида – сильный момент затяжки, который не встречается более ни в одной модели.

7. Квадратная отвертка – это также редкий вид, имеющий узкую область применения, т.к. ее наконечник выполнен в виде квадрата.

Это некая разновидность шестигранной модели.

Необычная форма наконечников специализированных отверток позволяет вкручивать, и выкручивать винты со сложной резьбой быстро и без особых усилий.

Маркировка отверток

Чтобы узнать, что это за инструменты и какое у них назначение, необходимо знать расшифровку маркировки отверток.

В данной таблице собраны все наиболее популярные формы наконечников и их маркировка:

К примеру, крестообразная (РН и PZ) имеет специальную таблицу соответствия, где обозначаются инструменты и размеры крепежей, к которым они подходят. В таблице ниже указана зависимость длины и диаметра стержня от номера отвертки:

Существует также еще одна зависимость, о которой вы должны знать:

Также следует отметить, что некоторые типы отверток могут содержать в маркировке не только буквы, но и цифры. К примеру, РН 4*120, здесь РН – это означает что она прямая; 4 – это номер, который указывает диаметр крепежной детали; 120 – длина изделия. Помимо этого, маркировка может содержать информацию о металле, который применяется при изготовлении рабочей части.

На фото ниже можно разглядеть маркировку на стержне:

Напоследок рекомендуем просмотреть полезное видео по теме:

https://youtube.com/watch?v=7zVm8N_sv6I

Вот мы и рассмотрели основные виды отверток и их назначение, а также область применения и маркировку. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

• Список инструментов для электрика
• Лучшие производители электроинструмента
• Как сделать нож электрика своими руками

Часто задаваемые вопросы

Q: Как часто моя динамометрическая отвертка нуждается в калибровке?

Ответ: Если вы заметили, что винты со временем либо сильно затянуты, либо очень ослаблены, в этот момент мы предлагаем откалибровать ключ.

Регулярная калибровка должна проводиться каждые 12 месяцев. Или в зависимости от того, как часто он используется, после каждых 5000 циклов.

Q: В чем разница между динамометрическими и обычными отвертками?

Ответ: Несмотря на то, что оба инструмента предназначены для одной и той же цели, обычная отвертка требует вашей силы для работы. Когда вы прикладываете силу, она либо ограничена, либо слишком велика, чтобы разрушить винт.

В динамометрическом приводе, хотя он и ручной, вы можете настроить его механизм сцепления на работу при определенном усилии. Таким образом, вы получите сбалансированное крепление.

Q: Сколько существует типов динамометрических отверток?

Ответ: Есть три типа; ручные, электрические и пневматические. Ручной считается самым простым в работе.

Q: Поставляется ли отвертка с дополнительным набором насадок?

Ответ: Большинство из них поставляются с установленным битом по умолчанию, но есть и некоторые дополнительный набор отверток.

Моментные драйверы можно разделить на две группы по их функциональному назначению. Во-первых, предустановленный, а во-вторых, регулируемый.

Q: Как преобразовать Нм в фут-фунты?

Ответ: Ньютон-метр (Нм) можно перевести с помощью любой найденной в Интернете таблицы переводов единиц. Если доступ к Интернету затруднен, просто помните, что 1 Нм равен 0.74 фут-фунта.

Функциональные особенности отвёрток

Некоторые отвёртки обладают не совсем обычными, но очень полезными, дополнительными функциями.

• Телескопическая отвёртка. С помощью особого строения стержня, напоминающего удочку, можно регулировать его длину, а специальный запорный механизм, надёжно зафиксирует необходимую длину. Наконечники таких отвёрток обычно магнитные, что позволяет работать в затруднительных условиях, или достать упавшую деталь в труднодоступном месте.

• Ударная отвёртка. Бывает так, что резьбовое соединение может заржаветь, застрять или быть покрытым краской. Демонтаж такого соединения провести не просто, потому что требуется приложить большое усилие. Для таких целей и существуют ударные отвёртки, которые выполнены из высокопрочных сталей. На рукояти таких отвёрток располагается наковальня для удара или хвостовик – для возможности захвата ключом, что позволяет увеличить рычаг и тем самым увеличить момент силы. Есть еще разновидность ударных отвёрток, которые имеют плоский хвостовик. При ударе молотком она преобразует ударное усилие во вращательное, что дает возможность прилагать ещё больший момент силы на ликвидируемый элемент.

• Точная отвёртка. Данный вид отвёрток используют при работе с небольшими деталями. Она имеет небольшие габариты и размер шлица до нескольких миллиметров, что позволяет провести работу максимально точно и аккуратно.
• Часовая отвёртка. Это самая небольшая разновидность отвёрток. Используется для ремонта и замены часовых механизмов. Размеры её наконечника иногда едва достигает одного миллиметра. На верхней части рукояти имеется плоская площадка, которая позволяет удерживать отвертку на одном месте одним пальцем, в то время, как стержень свободно проворачивается. Это позволяет производить отвинчивание или завинчивание мельчайших деталей без необходимости переставлять наконечник и обеспечивает высокую точность.
• Индикаторная отвёртка. Незаменимая вещь при выполнении работ, связанных с электричеством. Благодаря специальному, встроенному в рукоять механизму, индикаторная отвёртка позволяет выявлять наличие напряжения на элементе. На рукояти имеется специальный контакт, к которому необходимо приложить палец. Если деталь находится под напряжением – загорится встроенный светодиод.
• Диэлектрическая отвёртка. Более серьезный вид отвёртки, предназначенный для работы с электричеством. Рукоять выполнена из материала с высокими изоляционными свойствами, иногда таким материалом покрыт и стержень отвёртки, оставляя открытым только её наконечник. Подобное исполнение позволяет проводить работы даже на открытых клеммах высоковольтной аппаратуры, выдерживая напряжение до 1000 В.
• Аккумуляторная отвёртка. В рукоять такой отвёртки строен небольшой аккумулятор, позволяющий ей работать как шуруповёрт. Вам вообще не нужно прикладывать никаких усилий, а момент затяжки выйдет немного большим, чем при закручивании руками. Такой инструмент способен значительно ускорить процесс ремонта или сборки различных изделий.
• Динамометрическая отвёртка. Данный вид отвёртки применяется в высокотехнологических отраслях, авиации, механике, космонавтике. На рукояти таких отвёрток расположен небольшой экран, который позволяет измерить усилие затяжки, или специальная шкала, которая позволяет задать необходимый момент и произвести монтаж всех соединений с абсолютно одинаковым усилием.

Какой набор выбрать?

Немецкий бренд Wiha сегодня предлагает своим клиентам 3 основных вида наборов отверток.

• №1 – самый простой набор, который состоит из инструкции, бокса, зарядного устройства и двух аккумуляторов. Производитель укомплектовал такую отвертку 5 сменными битами. Само устройство удобно и безопасно в работе и позволяет справиться с задачами в 2, а то и 3 раза быстрее. Такой набор позволяет выполнять широкий спектр работ с использованием всего одного инструмента. Набор №1 является незаменимым помощником для частного домашнего использования.
• №2 – это уникальная отвертка, оснащенная новейшим храповым механизмом, который позволяет выполнять работу быстрее и проще, чем когда-либо. Уникальная форма рукоятки и ее материал снимают напряжение во время работы и позволяют долгое время не испытывать усталости, именно поэтому такой инструмент рекомендуют для использования многие врачи. Сам набор состоит из отвертки, зарядки, аккумулятора, ограничителя, бокса для хранения и транспортировки, а также 8 различных сменных бит. Такой набор является универсальным, так как подходит и для домашнего, и для профессионального использования.
• №3 – это самый обширный по содержанию набор. В него помимо аккумулятора, зарядки и бокса включена уже 21 бита. С таким набором без особого труда можно справиться с самыми трудоемкими и труднодоступными делами быстро и легко. При работе не возникает никакого дискомфорта или чувства усталости, а безопасность и надежность остаются на высшем уровне. Такой набор является профессиональным.

Виды

На сегодняшний день строительный рынок представлен широким ассортиментом инструментов, в которых предусмотрен механизм измерения усилия затяжки. При этом особым спросом у специалистов пользуется электронная отвертка с динамометром. Она регулируемая, поэтому обеспечивает качественную затяжку крепежных элементов без риска их срыва и повреждения механизма.

Такие отвертки подразделяют на три основных вида:

• торсионные;
• предельные;
• индикаторные.

Торсионные отвертки приводятся в действие при изгибе неподвижной стрелки с рукояткой, на которой размещена специальная шкала. Их диапазон измерения составляет от 0 до 20 кг. м, размер привода 1/2 дюйма. Погрешность таких приспособлений не превышает 20%. Отвертки просты в эксплуатации, поскольку могут работать в двух направлениях. К достоинствам инструмента относят доступную стоимость, к недостаткам – исключение возможности применять в труднодоступных местах и низкая точность в измерении момента. Данные приспособления рекомендуется применять для фиксации креплений, которые не требуют высокой точности.

Отвертки предельного типа характеризуются предварительной регулировкой момента срабатывания. Они комплектуются специальным фиксатором, шкалой и трещоточным механизмом. Таким инструментом можно контролировать усилия затяжки от 0.5 до 150 кг. Устройства выпускаются с различными размерами привода: 1, 3/4, 1/2, 3/8 и 1/4 дюйма. Отвертки функционируют в двух направлениях, их погрешность редко превышает 8%.

Предельными отвертками удается затягивать много болтов за минимальный промежуток времени. Преимуществом инструмента является и то, что с ним можно работать в труднодоступных местах, не осуществляя контроль за показателями стрелок.

Что же касается индикаторного типа, то он отличается тройной функцией. Трещоточный механизм отвечает за блокировку, закручивание и откручивание. Конструкция отвертки обеспечена панелью с кнопкой включения и измерения крутящего момента, светодиодным индикатором, зуммером и кнопкой вызова последних операций из памяти. Кроме этого, многофункциональный дисплей позволяет выполнять редактирование и установку параметров. Одним нажатием кнопки инструмент возвращается в стандартный режим работы.

Благодаря индикаторным отверткам со встроенным динамометром имеется возможность контроля поведения крепежа. Производители также дополняют конструкцию шкалой, на которой может размещаться одна или две стрелки (установочная и сигнализирующая). Одну из стрелок обычно выставляют при выборе значения момента затяжки, а вторую – для фиксации текущего показателя. Затяжка креплений считается выполненной, когда обе стрелки совмещаются. Данное устройство предназначено для двухсторонней работы, и его используют при затяжке элементов как с левой, так и правой резьбой.

Главным плюсом индикаторных устройств считается то, что их погрешность составляет до 1%. Кроме этого, инструмент легко настраивать под любую единицу измерения: кг/см, кг/м, Нм/см, Нм/м, ft/lb. Отвертки данного вида могут компенсировать температуру и оставлять в памяти данные последних операций. По достижении момента затяжки приспособление издает звуковую и световую индикацию. Недостаток устройства – высокая стоимость.

Чтобы расширить возможности динамометрических отверток, их дополнительно оснащают специальными насадками, которые позволяют осуществлять работу в труднодоступных местах, где головка не может достать крепёж. Чаще всего используются насадки трещоточного, рожкового и накидного вида. Они отличаются между собой площадью посадки и габаритом профиля. Благодаря таким устройствам инструмент с динамометром становится универсальным. Поэтому каждому мастеру рекомендуется иметь в комплектации с отвертками полный набор сменных насадок.

Виды изделий

Динамометрические устройства подразделяются на несколько разновидностей. Они бывают механическими, гидравлическими и электрическими. Принцип действия каждого вида изделий одинаковый, а отличие заключается только в конструкции устройства.

Динамометрическая отвертка марки Wera

1. Динамометрическая механическая отвертка или ручная производит измерение силы момента при помощи специального устройства. Отличный вариант для домашнего мастера
2. Электрические модели в своей конструкции имеют электронный модуль, принимающий участие в процессах измерения. Такой инструмент обладает высокой точностью, поэтому его применение целесообразно в сферах, где требуется точность
3. Гидравлические или пневматические динамометрические приспособления заполнены жидкостью, посредством выдавливания которой происходит изменение момента усилия. Они применяются в автомобилестроении или автосервисах

Отвертки динамометрического типа подразделяются на несколько типов по механизмам ограничения:

• Кулачковые
• Фрикционные
• Отсечные

Кулачковые механизмы применяются преимущественно на устройствах ручного типа. Как только срабатывает защелка, значит, что достигнута установленная сила момента. Фрикционные механизмы широко распространены в конструкциях динамометрических отверток электрического и пневматического типа. Как только достигается установленное значение момента, при вращении инструмента будет происходить скольжение. Отсечные изделия применяются на электрических инструментах. При достижении необходимого усилия, ограничивают работу прибора.

Конструктивные особенности механизмов моментных отверток

Механическая отвертка является простейшим вариантом, который пользуется популярностью. Состоит изделие из следующих составных частей:

1. Динамометр. Это устройство размещается в ручке инструмента, посредством которого измеряется момент силы
2. Муфта скольжения. Это соединительная часть, которая объединяет крепежный элемент и рукоятку прибора
3. Регулятор. С помощью регулятора выставляется заданное значение момента, которое зависит от выполняемых задач. Моментные отвертки имеют регуляторы, представленные в двух вариантах: кольцо или конус
4. Устройство для установки бит. Благодаря наличию патрона можно заменять биты в зависимости от поставленных задач
5. Основание. В качестве основания применяется ударопрочный пластик, оснащаемый противоскользящими покрытиями

Это интересно! Рассматриваемые инструменты имеют установочную и измерительную шкалу. При помощи измерительных устройств или шкальных выполняется замер силы момента. Установочные устройства имеют только регулятор, которым устанавливается необходимое усилие.

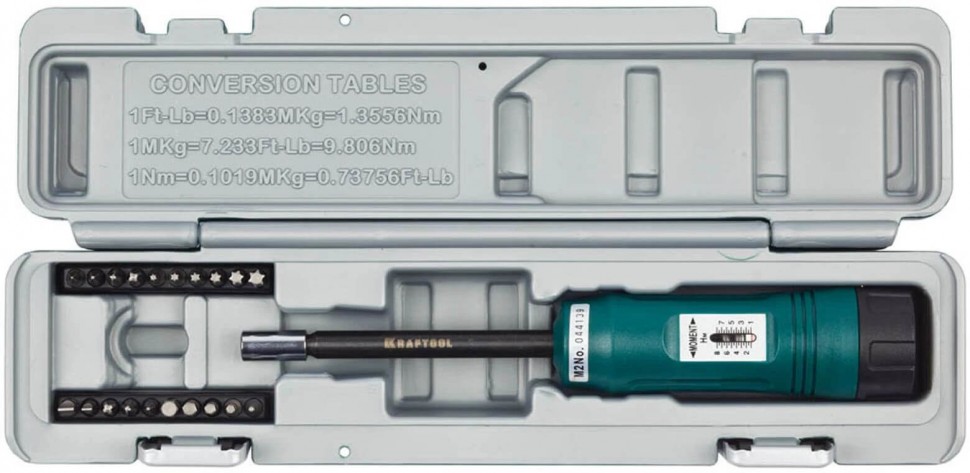

Если нужно купить динамометрическую отвертку для домашнего применения, то оптимальный вариант – это изделие с уже установленными значениями силы момента. Рекомендуется также покупать изделия в виде набора, который включает в себя основной прибор и сменные биты.

Заключение

Мы составили этот список после всестороннего исследования, чтобы предоставить вам Лучшие динамометрические отвертки в долгосрочной перспективе. Не стесняйтесь тестировать и пробовать.

Каждый моментный драйвер имеет свои отличительные особенности. Вот почему стремитесь к драйверу, который разработан специально для конкретной задачи.

Несмотря на то, что наш список содержит лучший обзор упомянутых продуктов, именно вам нужно выбрать правильный для работы.

Просто не забудьте следовать этому руководству и сузить требования, чтобы найти выбранный. Кусок пирога!

Я Йоост Нуссельдер, основатель Tools Doctor, контент-маркетолог и папа. Мне нравится пробовать новое оборудование, и с 2016 года вместе со своей командой я пишу подробные статьи в блогах, чтобы помочь постоянным читателям с инструментами и советами по изготовлению.
