Как поставить дефлектор на дымоход своими руками: пошаговый инструктаж

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

1. Медь
2. Оцинкованная сталь
3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже из оцинкованной. Его особенностью является цилиндрическая форма.

Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Популярные виды изделия

Вы, наверное, заметили то, что они бывают различной формы. Современные устройства могут иметь разное навершие:

1. Плоское
2. Полукруг
3. С крышкой
4. С двускатной щипцовой крышей

Полукруглый колпак

Первый тип чаще всего устанавливается на домах, выполненных в стиле модерн. Для обычных современных построек применяют в основном полукруглый колпак. Щипцовая крыша дефлектора лучше всего справляется с защитой дымохода от снега.

Главным образом дымники изготавливают из оцинкованного железа, реже из меди. Но сегодня входят в моду изделия, покрытые эмалью или жаростойким полимером. Если устройство используется на вентиляционных каналах, где отсутствует прямой контакт с нагретым воздухом, то можно применять колпак из пластика.

Конструкции дефлекторов также различные.

На отечественном рынке самыми востребованными считаются:

• Дефлектор ЦАГИ, шаровидный с вращением, открытый «Астато»
• Устройство Григоровича
• «Дымовой зуб»
• Круглый дымник «Воллер»
• Звезда «Шенард»

Различные варианты колпаков на дымоход

Самым популярным на российских просторах стал дефлектор ЦАГИ. В его комплектацию входят:

• Патрубок (входной)
• Каркас
• Диффузор
• Зонтик
• Кронштейны

Можно купить заводской дефлектор и установить на дымоход, но некоторые предпочитают делать его самостоятельно из подручных материалов. Для этого следует придерживаться нескольких несложных правил.

Это механизм имеющий вращающийся корпуси имеющий соединение с подшипниковым узлом, на нем закреплены специально изогнутые детали,. Сам флюгер находится сверху, он позволяет всему устройству как бы постоянно держаться по ветру.

Кольцо со встроенным в нем подшипниковым узлом с помощью прочных болтов крепят к срезу дымохода. Проходящий между козырьками поток воздуха ускоряется что приводит к созданию разреженной зоны. Тяга, соответственно, усиливается и повышается эффективность вывода продуктов сгорания.

Как правильно изготовить дефлектор на дымоход своими руками

Сначала необходимо определиться из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Пригодна также и медь, несмотря на то, что это дорогой материал. Использование именно этих металлов связанно с тем, что дефлектор должен быть максимально стойким к перепадам температур и атмосферным воздействиям.

Устройство имеет свои определенные параметры, которых необходимо придерживаться. Например, высота дымника должна составлять 1,6-1,7 часть от внутреннего диаметра трубы, а ширина – 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

1. На картоне чертим развертку главных деталей.
2. Переносим выкройки на металл и вырезаем отдельные детали.
3. Соединяем все элементы один с другим, используя для этого крепежные изделия или сварочные работы.
4. Изготавливаем из стали кронштейны, нужные для крепления на поверхности дымохода колпака.
5. Собираем колпак.

Дефлектор изготовленный своими руками, сначала собирается и только потом монтируется на трубу. Первым устанавливают цилиндр, который фиксируется крепежными изделиями. С применением хомутов на нем закрепляется диффузор, а также колпак, в виде обратного конуса.Этот простой элемент позволяет устройству функционировать при любом ветре.

Смотрим видео, делаем самостоятельно и поэтапно:

Чтобы самостоятельно сделать колпак потребуются следующие предметы и инструменты:

• Резиновая или деревянная киянка
• Молоток
• Брусок
• Зажимы
• Ножницы для работы с металлом
• Стальной уголок.

Чтобы упростить процесс сборки устройства, на всех деталяхспециальносрезают уголки с двух сторон.

Установка дефлектора обязательна и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если дефлектор, устанавливаемый на дымоход, не будет соответствовать этим параметрам, то и свою основную функцию по созданию хорошей тяги он выполнять должным образом не сможет.

Делаем колпак самостоятельно, видеообзор:

Выполняя заготовки из металла самостоятельно, делать это лучше всего по лекалам из картона, вырезанными по требуемым размерам. Приложив их к листу металла, достаточно будет обвести детали по контуру и можно смело вырезать, не боясь ошибиться.

Если у трубы максимально допустимый диаметр, то для монтажа потребуется применение растяжки, выполненной из проволоки.

Проверка тяги

Установка дефлектора на трубу позволяет усилить циркуляцию воздуха и увеличить тягу Прибор анемометр определяет тяговую силу, когда дым передвигается со скоростью 1 м/с и больше. В межсезонье устройство показывает недостоверные результаты из-за небольшого различия температур наружной и внутренней среды и маленькой скорости потоков. Усовершенствованный газоанализатор измеряет тяговое усилие в паскалях (Па) и работает точно, но отличается высокой стоимостью. Достаточным считается показание 10 – 20 Па.

Цвет огня в топке показывает тяговую силу:

• желтые и золотистые языки говорят о нормальной скорости потока;
• белое пламя и гул показывают, что тяга избыточная;
• темные оттенки свидетельствуют о недостаточной скорости.

Установка классического прибора

Ставить этот вид колпака на дымоход несложно. Классический прибор установить сможет практически любой человек. Для решения этой задачи не нужно иметь какие-либо специальные знания и навыки.

Для выполнения работы нужно заранее подготовить:

1. Инструментарий.
2. Сам дефлектор.

При осуществлении монтажа может понадобиться две лестницы. Одна нужна для того, чтобы подняться на крышу, а вторая — на конек.
Процедура установки осуществляется достаточно просто.

Для этого нужно выполнить следующие шаги:

1. Зафиксировать нижнюю часть прибора на устье дымохода с помощью специальных болтов.
2. Далее монтируют верхнюю часть колпака (диффузор) посредством использования хомутов.
3. На третьем шаге выполните монтаж защитного козырька. Для этого используйте кронштейны.

После закрепления классического устройства на дымоход качество тяги возрастет на порядок. Цена изготовления данного устройства небольшая. Поэтому не стоит экономить на его установке.

Для каких целей используют дефлектор

Функционирование данного приспособления в качестве ветрозащитного устройства основывается на эффекте подсоса газообразных продуктов сгорания из дымовой трубы при помощи ветра. Дефлектор способен изменить его направление в сторону, наиболее благоприятную для перемещения газов по вентиляционным и дымоходным каналам.

В итоге ветер не уменьшает тягу, а наоборот увеличивает. Сильнее всего ее прирост заметен в трубах, у которых насчитывается от 2 до 4 оборотов. Дефлектор для дымоходов способствует увеличению КПД дымоотводящей конструкции примерно до 20%

Второй важной функцией этого устройства является защита каналов выведения газов от проникновения в них разного мусора и атмосферных осадков

Дефлекторы монтируют:

• как на индивидуальных, так и на общих, коллективного назначения дымоходах, которые создают естественную вентиляцию;
• на стволах мусоропроводов;
• на каналах выведения продуктов сгорания газообразного топлива.

Предназначение дефлектора

Установка дефлектора позволяет решать следующие задачи.

Предохранять трубу дымохода от засорения и попадания влаги. В межсезонный период на ней могут делать гнезда птицы, дымоход забивается снегом, в него попадает большое количество воды во время дождя. Дефлектор полностью исключает появление таких проблем.

Уменьшать негативное воздействие климатических факторов на показатели тяги дымохода. Как уже упоминалось, погодные условия могут быть настолько неблагоприятными, что становятся причиной появления обратной тяги – очень опасного явления.

Увеличивать КПД дымоходов в пределах 15–20%. За счет этого появляется возможность регулировать их минимальную длину, улучшать внешний вид фасада строения, уменьшать затраты на монтаж элементов.

Гасить искры

Это дополнительная функция дефлектора, она имеет важное значение во время определения категории пожарной безопасности крыши.

Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора.

Стандартная конструкция дефлектора

Действие дефлектора объясняется эффектом Бернулли: скорость движения воздушных потоков имеет прямую связь с давлением в канале. Воздух увеличивает скорость движения в суженом диффузоре, за счет этого уменьшается давление в корпусе и увеличивается тяга в дымоходе.

Механизм действия дефлектора основан на эффекте Бернулли

Установка дефлектора вентиляции

Для повышения тяги в приточных каналах вентиляционного назначения лучше всего использовать дефлекторы Цаги. Они характеризуются простой конструкцией. Поэтому их можно быстро изготовить своими руками.

Рассматриваемый колпак может обладать различным сечением. Он оснащен специальным цилиндром. Чтобы добиться бесперебойной работы устройства он должен быть установлен на расстоянии от ста до ста шестидесяти сантиметром выше кровли.

Конструкция данного устройства состоит из:

• зонтика;
• корпуса;
• набора кронштейнов;
• специального диффузора;
• входного патрубка.

Установка прибора не требует сильных усилий. Справиться с ней достаточно легко

Важно осуществить монтаж устройства в зоне свободного продува. Категорически нельзя монтировать дефлектор в аэродинамической тени, которую создают расположенные рядом постройки

Устройство ставится на верхнюю часть канала. Нижний цилиндр фиксируется болтами. Посредством кронштейнов крепится диффузор. Колпак компонуется на фиксаторов

Важно, закрепить каждую деталь устройства надежно. Обязательно проверьте работу задвижки, которая позволит регулировать тягу при сильно ветре

Правильное выполнение всех рекомендаций позволит вам создать эффективно работающий вентиляционный канал. Отметим, что дефлекторы Цаги также можно применять для оснащения дымоотводящих труб.

Сделать самому или купить прибор

Вопрос о целесообразности покупки дефлектора волнует экономных домовладельцев. Это не удивительно, ведь самое простое устройство стоит порядка 17-18 долларов. Средняя же цена при покупке составляет 45-60 долларов.

Варианты флюгарок, предлагаемые производителями и частными фирмами, весьма разнообразны. Некоторые модели выполнены настолько мастерски, что похожи на настоящее произведение искусства

При этом изготовить прибор не составит особого труда. Да и эстетическая составляющая не всегда стоит на первом месте. Иногда дефлектор нужен на дымоход котла, обогревающего гараж или другое подсобное помещение.

Стоимость самых простых вариантов дефлектора начинается от 17 долларов. Чтобы купить модель Ханженкова, ЦАГИ или Вольперта-Григоровича из оцинкованной стали понадобится до 50 долларов. Причем, это могут быть заводские изделия или изготовленные кустарным способом.

От метода изготовления не зависит эффективность работы приспособления. Здесь главное подобрать правильный диаметр изделия и нужную модель, способную удовлетворить потребности конкретного дымохода

Также при покупке следует обратить внимание на характеристики дефлектора – производитель должен обязательно указать тип материала, его толщину, диаметр патрубка для крепления на трубу дымохода

Также производители предлагают варианты из нержавеющей стали. Они отличаются стоимостью – цена поворотных моделей из нержавейки может достигать 140 долларов и более. Самые распространенные дефлекторы, применяемые для дымоходов в частных домах, коттеджах и банях – ЦАГИ, круглый «Волпер», н-образный, звездообразный «Шенард», Григоровича и открытый Astato.

Для дымоходов на крышах домов, которые расположены в местности с порывистыми ветрами, часто выбирают именно н-образные варианты дефлекторов

Купить или соорудить усилитель тяги – решать предстоит индивидуально. Для любителей что-то мастерить по дому это задание окажется приятным и интересным занятием. Если же нет никаких инструментов и навыков проведения работ по дому, то проще и удобнее будет приобрести готовое изделие, подобрав наиболее подходящую модель, которая не будет выбиваться из общей картины крыши.

Сейчас не проблема выбрать модель дефлектора, способную органично вписаться в композицию крыши

При покупке или самостоятельном изготовлении устройства важно учитывать материал покрытия крыши. Если это легковоспламеняющийся материал, то нужно обязательно предусмотреть наличие искрогасителя

Это важный пункт, обеспечивающий безопасность всем членам семьи, проживающим в доме.

Как рассчитать производительность турбодефлектора

Обычно турбодефлектор просто ставят на вывод вентиляционной или дымовой трубы безо всяких дополнительных анализов потока, а для расчета производительности турбодефлектора используют базовое значение. Эта величина указывается производителем в маркировке турбомашины, например, наиболее популярная модель ТД 400 по паспорту имеет производительность 400 м3/ч при базовой скорости ветра 2 м/с.

Для расчета требуемого количества штук турбодефлекторов достаточно взять требуемую кратность воздухообмена в помещении и умножить коэффициент на объем комнаты. Далее полученную величину в кубометрах воздуха делят на базовую производительность турбонасадки, получают число устройств.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

• указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
• Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Рекомендуем изучить по данной теме также:Дефлектор на дымоход своими руками: чертежи и схемы

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:

• Установка керамического дымохода своими руками, советы и рекомендации
• Ставим теплообменник на дымоход самостоятельно

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

1. Из подготовленного листа металла вырезают элементы флюгера.

1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

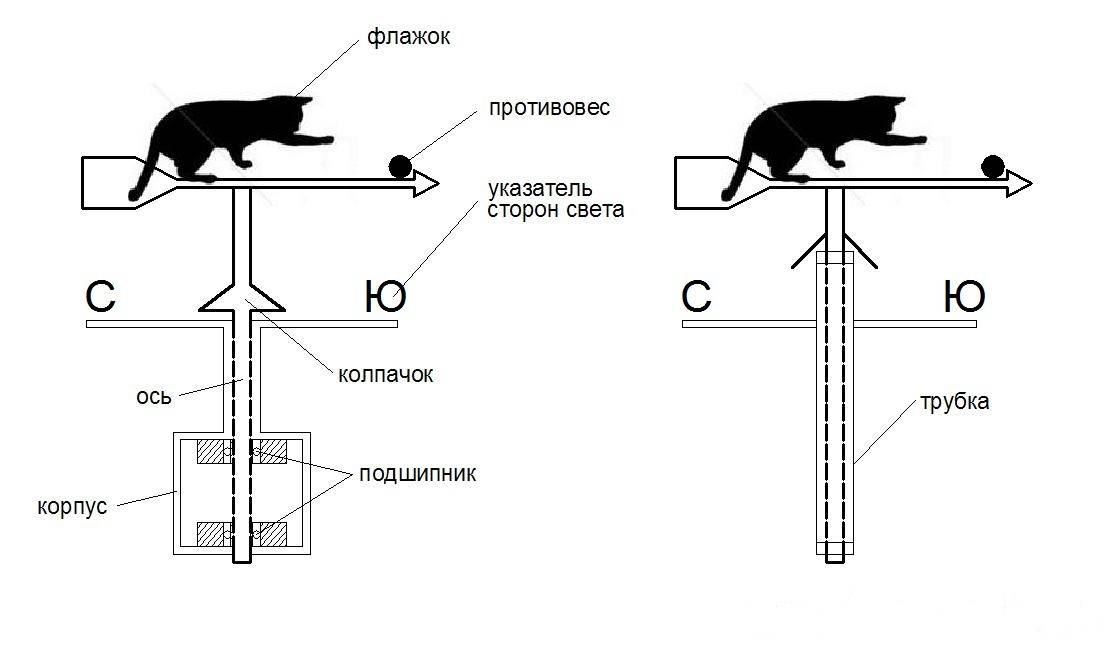

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

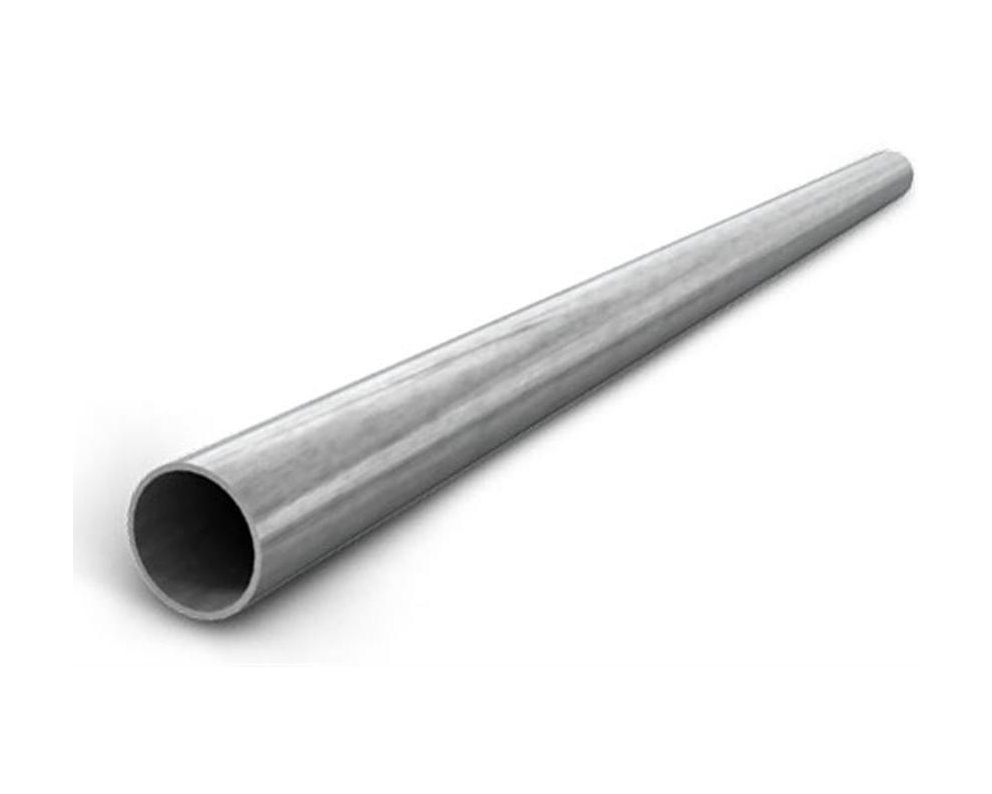

1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

1. На трубе потребуется сделать резьбу.

1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

1. На основание с резьбой садят крышку, выполненную из стали.

1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Цена по запросу

Назначение дефлектора

В переводе с английского дефлектор — это отражатель. Он имеет вид трубной конструкции, установленной на оголовок, который защищает верхнюю часть дымохода. Предназначено устройство для выравнивания и усиления тяги отопительного оборудования — газового котла или печи для дачи. Оно служит безопасным способом вывода продуктов сгорания.

Если не установить дефлектор на трубу дымохода, в неё будут проникать воздушные массы. В дальнейшем это приводит к противодействию и препятствию нормальной тяги теплового устройства. Когда подобное приспособление установлено, то КПД котла или печи увеличивается на 20%. Кроме своей основной функции оно обеспечивает:

1. Выравнивание тяги, в результате чего улучшается доступ кислорода и экономится топливо.
2. Искрогашение. При повышении температуры горения топлива и тяги в дымоходе образуются искры, что очень часто служит поводом для возгорания, а дефлектор на дымовую трубу обеспечивает безопасность.
3. Надежная защита от влияния атмосферных осадков в виде сильного ветра, снега, дождя, града, поскольку установленная конструкция будет обеспечивать бесперебойность работы котла или печи при разных погодных условиях.

В этом видео вы узнаете о преимуществах дефлектора:

Вопросы и ответы

Что делать, если труба квадратная?

В этом случае проблема легко решается – можно просто приобрести переходник, подобрав его по заранее измеренным габаритам. Установить приспособление также можно самостоятельно.

Есть ли недостатки у дефлектора?

Да, несмотря на все плюсы, он может сам загрязниться или обледенеть. Поэтому периодически нужно осматривать устройство, чтобы оно свободно пропускало дым. Если канал забит, есть риск образования угарного газа.

Можно ли обычный колпак назвать дефлектором?

Нет, поскольку это обычный дымник, защищающий трубу сверху. Он хорошо подходит для регионов с обильными снегопадами, поскольку труба не забивается, и нет риска образования угарного газа.

Что делать, если подходящих размеров нет?

В этом случае остается только изготовить дефлектор самостоятельно. Приобретать устройства с неподходящими параметрами не стоит, поскольку оно будет работать не вполне эффективно, к тому же надежно закрепить его не получится.

Как монтировать дефлектор, если дымоотвод имеет большой диаметр?

В этом случае важно использовать дополнительные крепежные элементы. Хорошо зарекомендовали себя проволочные растяжки – они надежно фиксируют приспособление даже на широкой трубе

Дефлектор это

Дефлектор — это важный элемент дымохода.

Прибор применяемый для усиления тяги в вентиляционных и газоотводящих каналах называют дефлектором. Его также монтируют для защиты канала от проникновения внутрь влаги и частиц мусора.

Мы разберем особенности установки таких разновидностей устройства:

• классической;
• флюгера;
• дефлектора для вентиляции.

Каждая модель обладает определенынми особенностями. Учтите их во время крепления на оголовок дымоотводящего канала. Информация будет полезной для решения таких задач, как монтаж колпаков на крыше (в том числе, скатной) котельных и других зданий. Кровля может мягкой, из профнастила и других стройматериалов.

Установка классического прибора

Ставить этот вид колпака на дымоход несложно. Классический прибор установить сможет практически любой человек. Для решения этой задачи не нужно иметь какие-либо специальные знания и навыки.

Для выполнения работы нужно заранее подготовить:

1. Инструментарий.
2. Сам дефлектор.

При осуществлении монтажа может понадобиться две лестницы. Одна нужна для того, чтобы подняться на крышу, а вторая — на конек.
Процедура установки осуществляется достаточно просто.

Для этого нужно выполнить следующие шаги:

1. Зафиксировать нижнюю часть прибора на устье дымохода с помощью специальных болтов.
2. Далее монтируют верхнюю часть колпака (диффузор) посредством использования хомутов.
3. На третьем шаге выполните монтаж защитного козырька. Для этого используйте кронштейны.

После закрепления классического устройства на дымоход качество тяги возрастет на порядок. Цена изготовления данного устройства небольшая. Поэтому не стоит экономить на его установке.

Технологические хитрости

Неправильная конструкция зонта для дымохода

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

Соединение листов тонкого металла в фальц (фальцовка)

Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:

Переход с квадрата на круг (квадрат внутри круга):

https://youtube.com/watch?v=ZLqFoeX74mo

Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее

Переход с круга на круг:

https://youtube.com/watch?v=rOfAH4AqAWk

Все эти выкройки возможно построить, пользуясь только линейкой и циркулем – козьей ножкой (в который вставляется карандаш. Ну, а для тех, кто склонен к углубленному изучению основ, прежде чем взяться за дело, даем подборку проекций и формул для точного построения разверток деталей

Обратите внимание на удлиненные зонты: их ставят на 2-3 ходовые дымоходы. Дымовые каналы, каждый минимально допустимого для данного отопительного прибора сечения, располагают в ряд. Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует

Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует.

Здесь на рис. – данные для построения усеченного конуса, которых в дефлекторах хоть отбавляй. Исходные данные – высота конуса H, радиусы вершины и основания R1, R2

Обратите также внимание на врезку, отмеченную красным: это развертка того самого конуса Григоровича. Образующий угол (в данном случае 30 градусов) находится как φ = arcsin(H/r), где H – высота конуса, а r – радиус основания. Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r

Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно

Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r. Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно.

Построение развертки (выкройки) шатра (пирамиды) с вершиной в центре

После конусов разобраться с разверткой одноцентрового шатра труда не составит, см. рис. Одно лишь «но»: припуск на примере выкройки (справа на рис.) дан в расчете на одинарную клепку (для прочности) паяного шва.

Как построить развертку усеченного конуса и конуса Григоровича

Для соединения в одинарный фальц металла толщиной до 0,6 мм припуск с одной стороны надо взять 20 мм, а с другой 21+2+20 мм. Если металл 0,6-1,5 мм, то 30 и 31,5+3+30 мм соотв. Но, вообще говоря, паяный и склепанный на краю шов сделать легче, он выглядит аккуратнее и лучше сопротивляется коррозии, чем фальцевый. Если железом кроется крыша, то, понятно, склепывать и паять листы просто технически невозможно. Но зонт дефлектора – другое дело. Собирают его на пайке с клепкой так:

1. Размечают и вырезают развертку;
2. Сверлят отверстия под заклепку;
3. Отгибают внутрь под 90 градусов борта (крылья) припуска;
4. Заклепывают край;
5. Через деревянные подкладные бруски струбцинами сжимают борта;
6. Пропаивают шов.

Аналогичным способом строится развертка и собирается вальмовый шатер (зонт) дымника, см. рис.

Построение развертки вальмового шатра (зонта) дымника

Построение развертки (выкройки) перехода с квадрата на круг (круг внутри) для диффузора (юбки) дефлектора дымовой трубы

Дефлектор Вольперта — Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

Чтобы изготовить грибок проведите расчет его размеров, и подготовьте чертежи. Для выполнения этой задачи нужно точно знать диаметр дымовой трубы. Его обозначают латинской буквой D. Все прочие параметры высчитываются относительно размеров газоходного канала.
Выглядят они следующим образом:

• диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
• высота диффузора — 1.5*D;
• погружение канала в диффузор — 0.15*D;
• высота обоих конусов зонтика — 0.25*D;
• расстояние между диффузором и колпаком — 0.25*D.
