Гидроаккумулятор
Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.
ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.
При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.
Роль гидроаккумулятора
Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.
В чем важность устройства:
- именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
- обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
- создает резерв, затребованный при сглаживании напора и при перерасходе.
Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.
Место расширительного бачка в схеме с глубинной помпой:
Расположение гидроаккумулятора в схеме с насосной станцией:
Расчет гидробака
Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.
Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:
- нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
- большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
- высокий напор любит не вся сантехника, повышается риск протечек;
- слишком большой запас чреват застойными явлениями в баке.
Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.
Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.
Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.
Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.
Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.
Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:
- исходя из количества точек водоразбора:
- 1–2 — объем от 20 до 50 л;
- 3–4 — 80…100 л;
- 4–5 — 150…200 л;
- исходя из мощности наоса:
- 0.5 кВт — 24 л;
- 1 кВт — 50 л;
- 1.5 кВт — 100 л.
Гидроаккумулятор
Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.
ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.
При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.
Роль гидроаккумулятора
Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.
В чем важность устройства:
- именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
- обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
- создает резерв, затребованный при сглаживании напора и при перерасходе.
Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.
Место расширительного бачка в схеме с глубинной помпой:
Расположение гидроаккумулятора в схеме с насосной станцией:
Расчет гидробака
Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.
Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:
- нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
- большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
- высокий напор любит не вся сантехника, повышается риск протечек;
- слишком большой запас чреват застойными явлениями в баке.
Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.
Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.
Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.
Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.
Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.
Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:
- исходя из количества точек водоразбора:
- 1–2 — объем от 20 до 50 л;
- 3–4 — 80…100 л;
- 4–5 — 150…200 л;
- исходя из мощности наоса:
- 0.5 кВт — 24 л;
- 1 кВт — 50 л;
- 1.5 кВт — 100 л.
В каких случаях нужно ставить?
Установить редуктор целесообразно в следующих случаях:
- Очень маленький напор воды в системе водоснабжения.
В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.
- Постоянно меняющееся давление воды
Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.
- Мощный напор воды
Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.
Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.п.
Устройство и принцип работы РДВ
Прежде чем рассматривать то, как работает редуктор давления воды, следует знать сферы применения данного устройства. РДВ оснащаются:
- технологические и коммунальные магистрали водоснабжения;
- противопожарные водопроводы и системы пожаротушения;
- водозаборные станции;
- насосные станции магистральных трубопроводов;
- мелиорационные и оросительные системы.
Использование регулятора в магистральной сети
Несмотря на то, что принципы работы регулятора перепадов давления могут отличаться, в зависимости от типа устройства, практически все РДВ имеют одинаковую конструкцию:
- основной рабочий элемент (клапан, поршень);
- пружина и мембрана;
- механическое или электронное управление;
- пропускная способность бытовых устройств составляет 0,5-3 м3, коммерческих – 3-15 м3, промышленных – >15 м3;
- корпус из чугуна, латуни, стали с хромированным или никелированным покрытием.
Принцип работы редуктора давления воды аналогичен функционированию вентильного крана: поршень со штоком в своем посадочном месте создают заданный просвет, благодаря чему создается напор жидкости необходимой силы. При неподвижном поршне на выходе давление изменяется пропорционально силе потока на входе, а в РДВ положение клапана зависит от соотношения текущего напора и жесткости пружины. Настройка регулятора выполняется благодаря «пилотному контуру»: при увеличении силы напора рабочей среды происходит перенаправление потока воды на мембрану, опускающую шток с поршнем, тем самым уменьшая проходное сечение.
Редуктор в разрезе

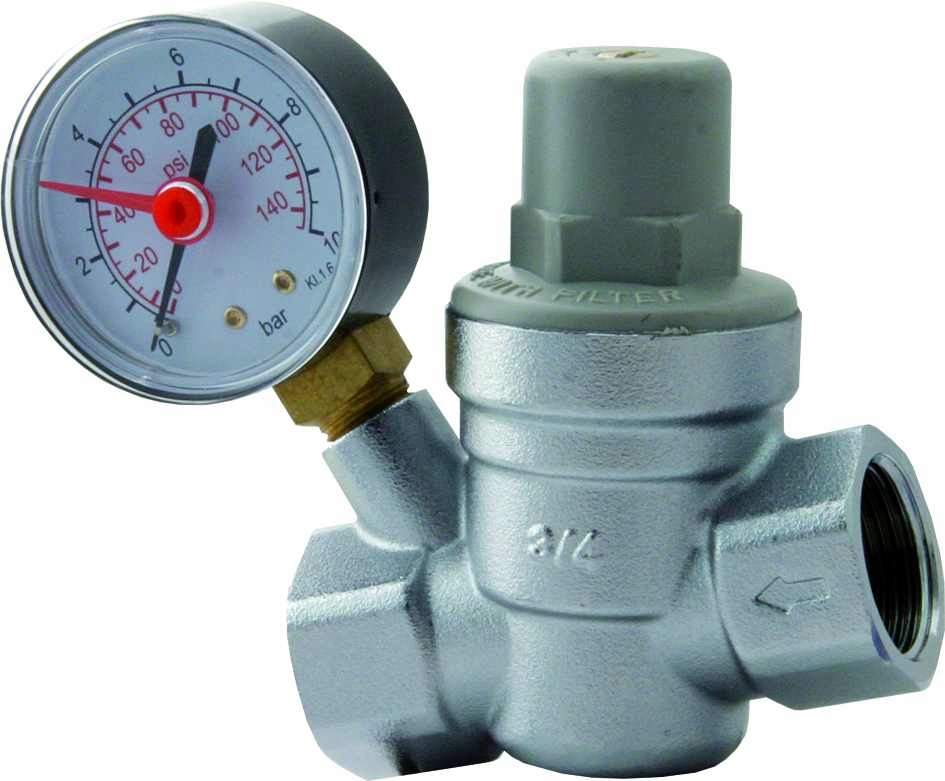

Кроме стандартного механизма регулировки в некоторых современных моделях РДВ могут устанавливаться дополнительные устройства:
- манометр;
- фильтр грубой очистки;
- воздушный подрывной клапан;
- шаровой кран.
Виды
В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.
При выборе необходимо обратить внимание на основные параметры редуктора:
- Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.

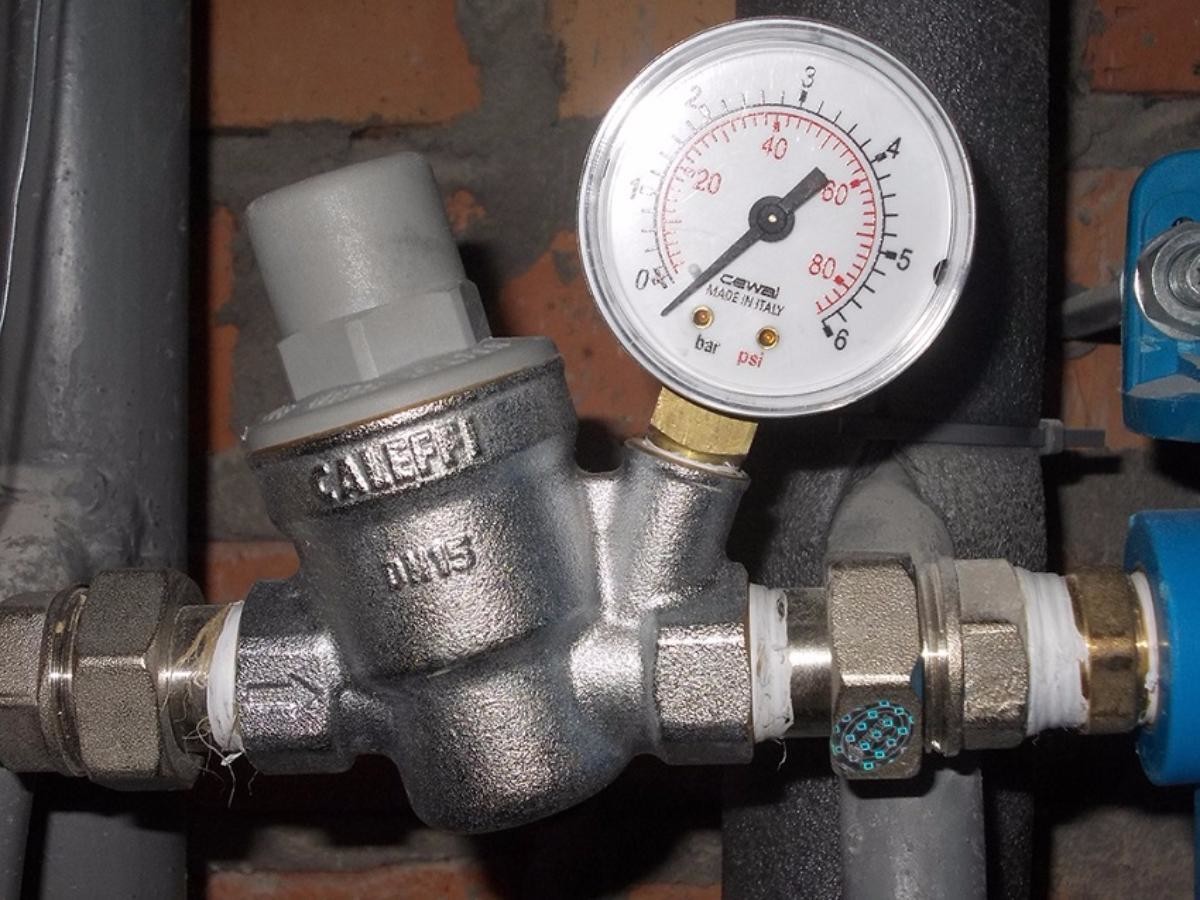

Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.
Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.
Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.
- Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
- Конструкция устройства.
Механический
Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.
Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.
Проточный
Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.
Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.
Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.
Электрический
Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.
Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.
Автоматический
Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.
Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.
Важно! Используются в автономных системах водоснабжения и отопления.
Бытовой
Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.
Мембранный
Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.
Полную характеристику мембранных регуляторов ищите здесь.
Поршневой
Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.
Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.
Электронный
Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.
Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.
Полная информация об электронных регуляторах давления воды в нашей статье.
Какой вид и когда выбрать?
Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.
Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.
Рейтинг самых качественных бюджетных редукторов стоимостью от 300 рублей
OGINT RDB02 поршневой Ду15 Ру16 м/м Рн 1-9
Бюджетное, недорогое устройство китайского производства, которое предназначено для установки в разнообразных системах водоснабжения. При изготовлении этой модели использовалась латунь. Благодаря никелевому покрытию этот агрегат обладает весьма продолжительным сроком эксплуатации. Прекрасно подходит для организации холодного водоснабжения в частных домах, дачах.
Размер резьбы у этого ограничителя – G1/2. Относится к устройствам поршневого типа. Выдерживает давление в 16 бар. Для подключения к сети используется внутренняя резьба. Масса изделия – 330 гр.
OGINT RDB02 поршневой Ду15 Ру16 м/м Рн 1-9
Достоинства
- Цена (средняя стоимость 400 рублей);
- Простота монтажа и регулировки;
- Качество материалов;
- Небольшой вес.
class=’s-article__points-list’>
BL 6823 TIM
Дешевый, бюджетный поршневой регулятор, который специально разработан для использования в системах водоснабжения частных, а также многоэтажных домов. Применяется для стабилизации потока жидкости в системе, защиты подключенных к водоснабжению бытовых приборов от гидроударов. Эта модель может активно применяться как для подключения бытовых аппаратов в квартире либо на магистральном трубопроводе или его ответвлениях.
Дополнительно оснащается манометром, а также обладает продолжительным периодом эксплуатации. Применение этого агрегата актуально в системах отопления и водоснабжения, где наблюдаются постоянные скачки потока воды (более 1 бар).
Корпус этого аппарата сделан из латуни. Диапазон регулировки составляет от 1,5 до 6 бар (заводская стандартная настройка – 3 бар). Максимальный рабочий уровень – 16 бар. Диапазон максимальной рабочей температуры жидкости равен не более +70 градусов по Цельсию.
BL 6823 TIM
Достоинства
- Надежность;
- Долговечность;
- Устойчив к коррозии;
- Обеспечивает 100% защиту от гидроудара;
- Качество материалов корпуса;
- Цена (500 рублей).
class=’s-article__points-list’>
CTM TERMO
Качественный, бюджетный регулятор, который прекрасно подойдет для сетей холодного, а также горячего снабжения воды. Кроме того, эту модель можно применять для обустройства системы отопления. Этот аппарат активно гасит скачки гидроударов в сети и защищает подключенные бытовые приборы.
Диапазон регулирования равен от 1 до 6 бар. Заявленная компанией производителем продолжительность эксплуатации этого прибора равна около 15 лет. Корпус сделан из латуни. Страна – производитель Китай.
CTM TERMO
Достоинства
- Невысокая стоимость (669 рублей);
- Универсальность применения (холодное, горячее водоснабжение, отопление);
- Качество материалов;
- Продолжительность эксплуатации.
class=’s-article__points-list’>
PRV 253 ½ дюйма PROFACTOR
Надежный регулятор, способный понижать, а также стабилизировать уровень силы потока воды на входе системы. Подходит для монтажа на бытовых водопроводах и прекрасно обеспечивает стабильный уровень давления жидкости, которая поступает из центральной водопроводной системы.
Эта модель обладает небольшими габаритами и практически не создает шума во время работы. Прекрасно подходит для установки в небольших водопроводных системах (частных домах, квартирах). Корпус изделия выполнен из никелированной латуни. Диапазон регулировки составляет 1-6 бар. Максимальная рабочая температура работы +60 градусов по Цельсию.
PRV 253 ½ дюйма PROFACTOR
Достоинства
- Стоимость (670 рублей);
- Отсутствие шума во время работы;
- Прочный корпус.
class=’s-article__points-list’>
- Небольшой предела максимальной рабочей температуры;
- Преимущественно используется в небольших системах подачи жидкости (дома, квартиры).
class=’s-article__points-list’>
Minibrass ½ дюйма Itap 361
Качественная модель регулятора, представленная на отечественном рынке популярным итальянским производителем. Подходит как для бытового, так и для промышленного применения. Эту модель можно устанавливать на холодное, а также горячее водоснабжение или отопление. Кроме того, этот аппарат пригоден для монтажа на системы, отвечающие за подачу сжатого воздуха либо жидкостей, которые не оказывают агрессивное воздействие на материал, из которого изготовлена задвижка устройства.
Корпус этой модели сделан из латуни. Диаметр подключения равен ½ дюйма. Рабочий показатель на выходе равен 1-4 бар. Уровень максимально допустимой рабочей температуры +80 градусов по Цельсию.
Minibrass ½ дюйма Itap 361
Достоинства
- Приемлемая стоимость (889 рублей);
- Универсальность;
- Высокое качество изделия;
- Простота установки и настройки;
- Возможность дополнительного подключения манометра.
class=’s-article__points-list’>
Устройство и принцип работы типового датчика
Чаще всего владельцами используются датчики механического типа. Их основное преимущество – независимость от электричества. Они не требуют выделения специальной розетки для включения устройства в работу.
Эти приборы предназначены для включения и отключения насоса при достижении заданных показателей давления. Поэтому насос подключается к сети через датчик.
Строение прибора зависит от модели и производителя. Чаще дачники используют самое простое российское реле (+)
Самый простой и популярный механический датчик РДМ-5. Он состоит из таких элементов:
металлическая платформа;
мембрана;
поршень;
пружины;
регулировочные болты с гайками;
пластиковый корпус;
электрические контакты.
Более дорогие модели иностранных производителей могут иметь шкалу для регулировки, встроенный манометр и другие составляющие, которые позволяют выполнять самые разнообразные функции.
С датчиком давления воды значительно удобнее организовать полив грядок, клумбы, кустарников и газона
По количеству возможностей и стоимости можно выделить такие группы датчиков давления:
простое реле давления;
Сейчас читают:
дополнительный датчик для защиты от сухого хода. Он идет в паре с простым реле, например, у фирмы Aquatica;
контроллер давления воды – сложный прибор с датчиком, манометром, многими другими функциями и достаточно высокой ценой.
Устройство электронных контроллеров со встроенным реле давления и манометром сложнее, чем у механических. Такие приборы, в зависимости от модели, имеют дополнительный регулятор, предотвращающий перепады давления воды в системе. Это обеспечивает всегда равномерный напор, вне зависимости от того, работает ли в конкретный момент насос.
Датчик, контролирующий работу насоса, устанавливается, как правило, в системах водоснабжения с гидроаккумулятором. Прибор всегда монтируется перед накопительным баком. Его функция заключается в постоянном измерении давления воды в системе. Эти показания датчик сравнивает с заданным показателями.
Если домовладение расположено в местности с частым отключением электроэнергии, то есть смысл установить накопительный бак большого объема на чердаке
Как только давление становится ниже, чем предусмотрено настройками, контакты замыкаются и насос включается, начиная забор воды. Она заполняет гидроаккумулятор, который помогает создавать требуемое давление.
В момент фиксации датчиком верхнего предела давления, заданного владельцем дома, происходит размыкание электрических контактов – насос прекращает работу.
Частота включения/выключения зависит от объема гидроаккумулятора, давления в системе и количества потребителей воды. Например, если хозяйка коттеджа принимает ванну, ее муж наслаждается гидромассажем в душевой кабинке, а на кухне работает посудомоечная машина, то датчик в определенный момент включит насос.
Сначала при включении кранов и душевых леек вода будет поступать из накопительного бака. Как только ее количество уменьшится, мембрана емкости тоже уменьшит сопротивление.
Соответственно, давление в системе станет меньше. Мембрана гидробака сразу же отреагирует на это изменение и, как только показания достигнут нижнего предела давления, установленного пользователем, контакты реле давления замкнутся.
В этот момент включится насос и начнет закачивать воду в систему, заодно заполняя освободившееся пространство в гидроаккумуляторе. Если краны еще открыты, то вода из скважины будет поступать до тех пор, пока давление в системе не достигнет верхнего предела диапазона, заданного владельцем.
Объем гидроаккумулятора зависит от потребностей конкретного домовладения и его жителей. Чем больше людей проживает и чем больше установлено сантехнических приборов, тем большая вместительность бака потребуется
Если же в доме в качестве датчика используется электронный контроллер с дополнительными функциями, то в момент, когда давление падает, напор воды не становится слабее. Встроенный регулятор помогает поддерживать нужное давление, и пользователь ничего не заметит, в отличие от ситуации с использованием простого датчика давления.
Технические характеристики
| Характеристики | АРД-1 |
| Напряжение сети | 220-230 В / 50 Гц |
| Максимальная мощность насоса | 1,5 кВт |
| Номинальный ток нагрузки | 6,5 А |
| Размер присоединительных патрубков | G1/2” |
| Степень защиты | IP 65 |
| Защита от сухого хода | есть |
| Автоматический перезапуск для проверки наличия воды | есть |
| Защита от утечки | есть |
| Защита от разрыва трубопроводов | есть |
| Защита от частого включения | есть |
| Режим «полив» | есть |
| Давление включения насоса | от 1 до 9,8 бар |
| Давление отключения насоса | от 1,1 до 9,9 бар |
| Пороговое давление сухого хода | от 0 до 9,7 бар |
| Длительность проверки системы на утечку | от 0 до 99 минут |
Таблица характеристик
Регулировка реле давления воды
Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.
В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.
Как определить пороги срабатывания реле
Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.
Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле
Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам
Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании
Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.
Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:
- Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
- При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
- Перегрузки негативно сказываются на общей эксплуатации водопровода.
По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.
Настройка реле давления для насоса или насосной станции
Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.
Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:
- Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
- Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.
При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса. Так же их можно погружать в воду
Так же их можно погружать в воду.
Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.
Типы, устанавливаемые в системе водоснабжения
Выделяют несколько основных типов устройств в системе трубопровода:
- Поршневой. Давление в нем контролируется за счет поршней, которые открывают или закрывают клапан устройства.
Прибор регулируется с помощью вентиля. Используется в паре с очистительными фильтрами. Без них мусор, попадающий под поршень, сломает редуктор изнутри.
- Мембранный. Прибор оснащен подпружиненной мембраной, которая контролирует давление воды в системе. Регулятор с обеих сторон имеет дырки для монтажа манометра. Благодаря отсутствию трущихся элементов мембранные редукторы считаются наиболее долговечными.
- Проточный. Главная положительная особенность этого прибора – отсутствие подвижных частей. Водяное давление снижается за счет разделения потока. Монтируется прибор вместе с дополнительным регулятором для дополнительной защиты.
Большинство РДВ поставляются вместе с шаровыми и воздушными кранами, а также очистительными фильтрами для воды. В промышленности монтируют приборы с пропускной способностью от 20 кубометров. В быту хватает 3-5 кубометров.
Как правило, РДВ устанавливают между клапанами подачи воды. Монтаж не требует инженерных навыков, достаточно следовать инструкции. Процесс установки может различаться в зависимости от вида редуктора.
Подготовка к настройке реле давления
Регулируют прибор в процессе первоначальной установки. После, настройка проводится по мере необходимости. Например, возникли проблемы в системе водопровода. При этом предстоит уточнить, в чем собственно причина неполадки. Дело может оказаться не в реле.
Вторым основным моментом принято считать водную очистку. И приборе, и в гидравлическом аккумуляторе присутствует мембрана из резины. При попадании песчаной массы в трубу, резиновый элемент портиться. Он уже не держит требуемый уровень давления. Необходимо наличие очистительных фильтров.
Электрическое питание обычно проверяется, когда после полного слива воды, насос так и не заработал.
