Как работает транзистор и где используется?

Режимы работы

Все схемы включения транзистора можно разделить на два вида: нормальную
и инверсную
.

Рисунок 3.

Нормальная схема включения транзистора
предполагает изменение электрической проводимости коллекторного перехода путём управления смещением эмиттерного перехода.

Инверсная схема
, в противоположность нормальной, позволяет управлять проводимостью эмиттерного перехода посредством управления смещением коллекторного. Инверсная схема является симметричным аналогом нормальной, но в виду конструктивной асимметрии биполярного транзистора малоэффективна для применения, имеет более жёсткие ограничения по максимально допустимым параметрам и практически не используется.

При любой схеме включения транзистор может работать в трёх режимах: Режим отсечки
, активный режим
и режим насыщения
.

Для описания работы направление электрического тока в данной статье условно принято за направление электронов, т.е. от отрицательного полюса источника питания к положительному. Воспользуемся для этого схемой на рисунке 4.

Рисунок 4.

Режим отсечки

Для p-n перехода существует значение минимального напряжения прямого смещения, при котором электроны способны преодолеть потенциальный барьер этого перехода. То есть, при напряжении прямого смещения до этой пороговой величины через переход не может протекать ток. Для кремниевых транзисторов величина такого порога равна примерно 0,6 В. Таким образом, при нормальной схеме включения, когда прямое смещение эмиттерного перехода не превышает 0,6 В (для кремниевых транзисторов), ток через базу не протекает, она не насыщается электронами, и как следствие отсутствует эмиссия электронов базы в область коллектора, т.е. ток коллектора отсутствует (равен нулю).

Таким образом, для режима отсечки необходимым условием являются тождества:

U БЭ

I Б =0

Активный режим

В активном режиме эмиттерный переход смещается в прямом направлении до момента отпирания (начала протекания тока) напряжением больше 0,6 В (для кремниевых транзисторов), а коллекторный – в обратном. Если база обладает проводимостью p-типа, происходит перенос (инжекция) электронов из эмиттера в базу, которые моментально распределяются в тонком слое базы и почти все достигают границы коллектора. Насыщение базы электронами приводит к значительному уменьшению размеров коллекторного перехода, через который электроны под действием отрицательного потенциала со стороны эмиттера и базы вытесняются в область коллектора, стекая через вывод коллектора, обуславливая тем самым ток коллектора. Очень тонкий слой базы ограничивает её максимальный ток, проходящий через очень малое сечение поперечного разреза в направлении вывода базы. Но эта малая толщина базы обуславливает её быстрое насыщение электронами. Площадь переходов имеет значительные размеры, что создаёт условия для протекания значительного тока эмиттер-коллектор, в десятки и сотни раз превышающий ток базы. Таким образом, пропуская через базу незначительные токи, мы можем создавать условия для прохождения через коллектор токов гораздо большей величины. Чем больше ток базы, тем больше её насыщение, и тем больше ток коллектора. Такой режим позволяет плавно управлять (регулировать) проводимостью коллекторного перехода соответствующим изменением (регулированием) тока базы. Это свойство активного режима транзистора используется в схемах различных усилителей.

В активном режиме ток эмиттера транзистора складывается из тока базы и коллектора:

I Э =

I К +

I Б

Ток коллектора можно выразить соотношением:

I К =

α

I Э

где α – коэффициент передачи тока эмиттера

Из приведённых равенств можно получить следующее:

где β – коэффициент усиления тока базы.

Режим насыщения

Предел увеличения тока базы до момента, когда ток коллектора остаётся неизменным определяет точку максимального насыщения базы электронами. Дальнейшее увеличение тока базы не будет изменять степень её насыщения, и ни как не будет влиять на ток коллектора, может привести к перегреву материала в области контакта базы и выходу транзистора из строя. В справочных данных на транзисторы могут быть указаны величины тока насыщения и максимально допустимого тока базы, либо напряжения насыщения эмиттер-база и максимально допустимого напряжения эмиттер-база. Эти пределы определяют режим насыщения транзистора при нормальных условиях его работы.

Режим отсечки и режим насыщения эффективны при работе транзисторов в качестве электронных ключей для коммутации сигнальных и силовых цепей.

История

Изобретение транзистора, являющееся одним из важнейших достижений XX века, стало следствием длительного развития полупроводниковой электроники, которое началось в 1833 году, когда английский физик экспериментатор Майкл Фарадей в своей работе «Экспериментальные исследования по электричеству», описал необычную температурную зависимость электропроводимости сульфида серебра, которая увеличивалась при повышении температуры, в то время как проводимость металлов при нагреве уменьшалась. К 1838 году Фарадей открыл еще 5 веществ с подобными свойствами. Позднее такие вещества назовут полупроводниками.

В 1820—1900 годы, большой вклад в исследование различных свойств кристаллов внесла династия французских физиков Беккерелей: Антуан Сезар Беккерель, Александр Эдмон Беккерель и Антуан Анри Беккерель. Были изучены пьезоэлектрические, термоэлектрические свойства кристаллов, в 1851 году Александр Эдмон Беккерель открыл фотогальванический эффект в переходе электролит-полупроводник.

В 1874 году немецкий физик Карл Фердинанд Браун впервые обнаружил явление односторонней проводимости контакта металлического усика с кристаллом сульфида свинца, а затем и с другими кристаллами полупроводников. Точечный полупроводниковый диод-детектор, основанный на этом явлении, был запатентован в 1906 году инженером Гринлифом Виттером Пиккардом.

Изобретение в 1904 году Джоном Флемингом вакуумного диода и последующее за этим в 1906 году изобретение Ли де Форестом усилительного вакуумного триода, стало началом развития вакуумной электроники. Стабильные в работе и основанные на понятных физических принципах электронные лампы на 50 лет замедлили развитие полупроводниковой электроники в мире. В этот период физика полупроводников была ещё плохо изучена, все достижения являлись следствием экспериментов. Учёные затруднялись объяснить, что происходит внутри кристалла. Часто выдвигались ошибочные гипотезы.

В 1910 году английский физик Уильям Икклз обнаружил у некоторых полупроводниковых диодов способность генерировать электрические колебания, а инженер Олег Лосев в 1922 году самостоятельно разработал диоды, обладающие при некоторых напряжениях смещения отрицательным дифференциальным сопротивлением, с помощью которых впервые успешно использовал усилительные и генераторные свойства полупроводников (Кристадинный эффект) в детекторных и гетеродинных радиоприёмниках собственной конструкции.

В то же время на рубеже 1920—1930 годов в радиотехнике началась эпоха бурного индустриального развития электронных ламп, в этом направлении работала основная масса учёных-радиотехников. Хрупкие и капризные полупроводниковые детекторы открытой конструкции, в которых нужно было при помощи металлической иглы вручную искать на кристалле «активные точки», стали уделом кустарей-одиночек и радиолюбителей, строивших на них простейшие радиоприемники. Потенциальных перспектив полупроводников никто не видел.

Создание биполярного и полевого транзисторов произошло разными путями.

5.2. Схема с эмиттерной стабилизацией

Схема эмиттерной стабилизацией (ЭС) имеет три сопротивления: R’_Б, R»_Б и R_Э. индексы отражают названия электродов, к которым подключены эти сопротивления, рис. 5.3:

Рис. 5.3. Схема эмиттерной стабилизации, транзистор включен по схеме с ОЭ.

Элементы одного каскада условно отделены от другого пунктирными линиями. Нагрузкой каскада может быть аналогичный каскад; тогда вместо R_H будем указывать R_ВХ.СЛ – входное сопротивление следующего каскада.

Известно, что для БТ характерным является наличие заметного входного тока i_ВХ.0 = i_Б0, как было отмечено выше через сопротивление R_Э приходит сумма токов: i_Э0 = i_Б0 + i_К0. отпирающее напряжение смещения (между базой и эмиттером) U_СМ = U_Б0 должно быть положительным для транзистора n-p-n, а для транзистора p-n-p – отрицательным:

U_Б0 = [U_R»Б – U_RЭ] = i_ДЕЛ ·R»_Б – i_Э0 ·R_Э = [i_ДЕЛ ·R»_Б – (i_K0 – i_Б0)]; (5.1)

Должно выполняться условие:

|U_R»Б| > |U_RЭ|;

Здесь R’_Б и R»_Б – делитель напряжения в цепи базы. Для БТ при расчетах иногда удобнее использовать вместо напряжения U_Б0, ток смещения i_Б0. Эти величины однозначно связаны входной характеристикой, рис. 5.2а.

Данная схема обеспечивает не только необходимое смещение для транзистора, но и стабилизирует положение РТ при действии дестабилизирующих факторов (температуры, нестабильности источника питания, старения элементов схемы, разброса параметров транзистора и др.). Например, при увеличении тока i_К0 величина U_Б0 уменьшается, в управлении (5.1) и наоборот. Это стабилизирует положение РТ и можно сказать является результатом введения ООС. Напряжение обратной связи создаётся на сопротивлении R_Э:

U_СВ = ∆i_K0· R_Э. (5.2)

где ∆i_K0 – изменение тока коллектора. С увеличением R_Э возрастает U_СВ и её глубина:

; (5.3)

здесь – эквивалентное сопротивление делителя; h_21Э – статический коэффициент усиления по току БТ в схеме с общим эмиттером; R_ВХ.Э – входное сопротивление транзистора в схеме с общим эмиттером. Из уравнения (5.2) видно, что с увеличение R_Э возрастает U_СВ и её глубина, уравнение (5.3). Напряжение ООС подаётся на вход транзистора через сопротивление делителя R’_Б и R»_Б. Чем меньше эти сопротивления, тем эффективнее работает данная схема, тем лучше стабилизация режима. Однако выбирать очень малыми сопротивления в цепи базы нельзя, т.к. эти сопротивления шунтируют вход УЭ и уменьшают передаваемое на вход напряжение сигнала. Данная схема является одной из самых эффективных схем, используемых в радиоэлектронике.

Полевой транзистор

Если в биполярном транзисторе управление происходило с помощью тока, то в полевом – с помощью напряжения. Состоит он из пластинки полупроводника, которую называют каналом. С одной стороны к ней подключен исток – через него в канал входят носители электрического тока, а с другой сток – через него они покидают канал.

Сам канал как бы «зажат» между затвором, который обладает обратной проводимостью, то есть если канал имеет n-проводимость, то затвор – p-проводимость. Затвор электрически отделен от канала. Изменяя напряжение на затворе, можно регулировать зону p-n перехода. Чем она больше, тем меньше электрической энергии проходит через канал. Существует значение напряжения, при котором затвор полностью перекроет канал и ток между истоком и стоком прекратится.

Наиболее наглядная иллюстрация в этом случае – садовый шланг, который проходит через камеру небольшого колеса. В таком случае, даже когда в него подается небольшое давление воздуха (напряжение затвор-исток), оно значительно увеличивается в размерах и начинает пережимать шланг, перекрывается просвет шланга и прекращается подача воды (увеличивается зона p-n перехода и через канал перестает идти электроток).

Другой тип полевого триода имеет небольшое различие в конструкции затвора. На слое кремния с помощью окисления образуется слой диэлектрика оксида кремния. Уже на него методом напыления металла наносят затвор. Получаются чередующиеся слои Металл -Диэлектрик – Полупроводник или МДП-затвор.

Такой полевой транзистор с изолированным затвором обозначается латинскими буквами MOSFET.

Существует два вида МДП-затвора:

1. МДП-затвор с индуцированным (или инверсным) каналом в обычном состоянии закрыт, то есть при отсутствии напряжения на затворе электроток через канал не проходит. Для того, чтобы открыть его, к затвору необходимо приложить напряжение.
2. МДП-затвор со встроенным (или собственным) каналом в обычном состоянии открыт, то есть при отсутствии напряжения на затворе электроток через канал проходит. Для того, чтобы закрыть его, к затвору необходимо приложить напряжение.

Применение транзисторов в жизни

Транзисторы применяются в очень многих технических устройствах. Самые яркие примеры:

• Усилительные схемы.
• Генераторы сигналов.
• Электронные ключи.

Во всех устройствах связи усиление сигнала необходимо. Во-первых, электрические сигналы имеют естественное затухание. Во-вторых, довольно часто бывает, что амплитуды одного из параметров сигнала недостаточно для корректной работы устройства.

Информация передаётся с помощью электрических сигналов. Чтобы доставка была гарантированной и качество информации высоким, нам необходимо усиливать сигналы. Транзисторы способны влиять не только на амплитуду, но и на форму электрического сигнала. В зависимости от требуемой формы генерируемого сигнала в генераторе будет установлен соответствующий тип полупроводникового прибора. Электронные ключи нужны для управления силой тока в цепи. В состав этих ключей входит множество транзисторов. Электронные ключи являются одним из важнейших элементов схем.

На их основе работают компьютеры, телевизоры и другие электрические приборы, без которых в современной жизни не обойтись.Эволюция транзистора

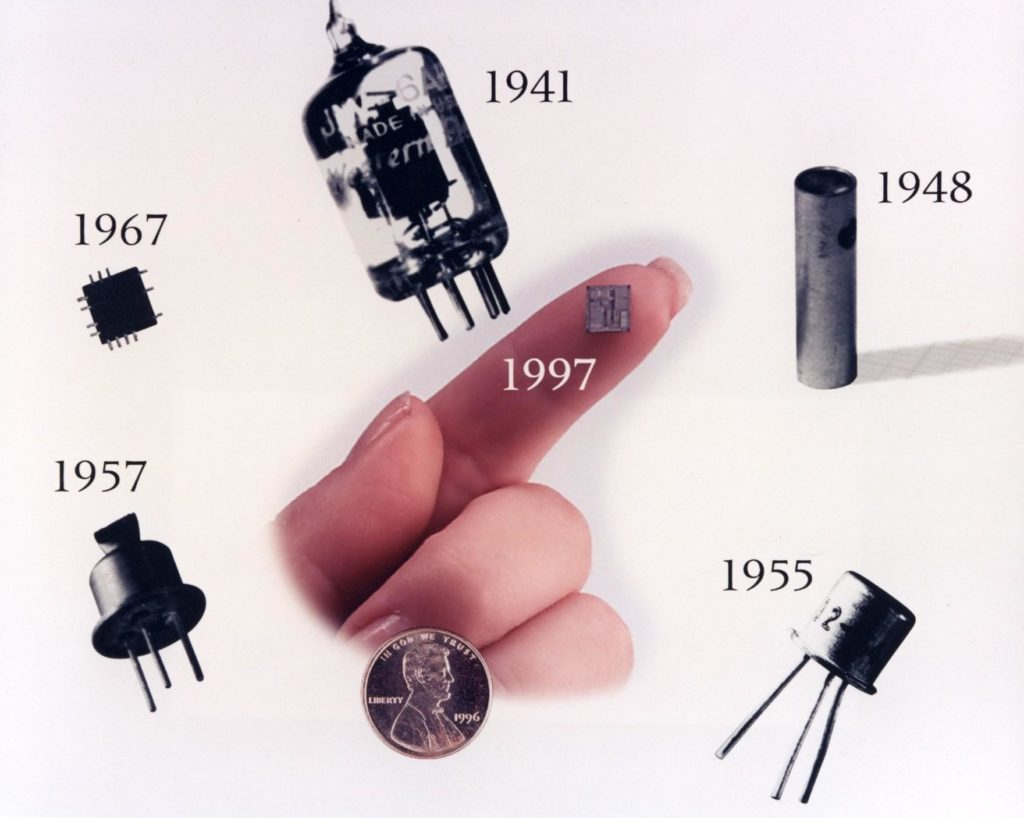

PNP-транзистор

Впервые биполярный транзистор изготовили, вплавляя в кристалл германия (материал n-типа) капли индия. Индий (In) – трехвалентный металл, материал p-типа. Поэтому такой транзистор назвали диффузным (сплавным), имеющим структуру p-n-p (или pnp). Биполярный транзистор на рисунке ниже изготовлен в 1965 году.

Его корпус обрезан для наглядности. Кристалл германия в центре называется базой, а вплавленные в него капли индия – эмиттером и коллектором. Можно рассматривать переходы ЭБ (эмиттерный) и КБ (коллекторный) как обычные диоды, но переход КЭ (коллектор-эмиттерный) имеет особое свойство. Поэтому невозможно изготовить биполярный транзистор из двух отдельных диодов.

Но так как база сделана очень тонкой, то она быстро насытится дырками (“растеряет” свой избыток электронов, которые уйдут в эмиттер). Поскольку эмиттер сильно легирован дырочной проводимостью, а в слабо легированной базе рекомбинация электронов немного запаздывает, то существенно большая часть тока пойдет из эмиттера в коллектор.

Коллектор сделан больше эмиттера и слабо легирован, что позволяет иметь на нем большее пробивное напряжение (Uпроб.КЭ > Uпроб.ЭБ). Также, поскольку основная часть дырок рекомбинирует в коллекторе, то он и греется сильнее остальных электродов прибора. Обычно α лежит в пределах 0,85-0,999 и обратно зависит от толщины базы.

Эта величина называется коэффициент передачи тока эмиттера. Это коэффициент передачи тока базы, один из самых важных параметров биполярного транзистора. Он чаще определяет усилительные свойства на практике. Транзистор pnp называют транзистором прямой проводимости. Но бывает и другой тип транзистора, структура которого отлично дополняет pnp в схемотехнике.

Двухполярные транзисторы

NPN-транзистор

Биполярный транзистор может иметь коллектор с эмиттером из материала N-типа. Тогда база делается из материала P-типа. И в этом случае, транзистор npn работает точно, как pnp, за исключением полярности – это транзистор обратной проводимости. Транзисторы на основе кремния подавляют своим числом все остальные типы биполярных транзисторов.

Донорным материалом для коллектора и эмиттера может служить As, имеющий “лишний” электрон. Также изменилась технология изготовления транзисторов. Сейчас они планарные, что дает возможность использовать литографию и делать интегральные схемы. По планарной технологии изготавливаются как pnp, так и npn-транзисторы, в том числе и мощные. Сплавные уже сняты с производства.

Типы транзисторов

В настоящее время находят применение транзисторы двух видов — биполярные и полевые. Биполярные транзисторы появились первыми и получили наибольшее распространение. Поэтому обычно их называют просто транзисторами. Полевые транзисторы появились позже и пока используются реже биполярных.

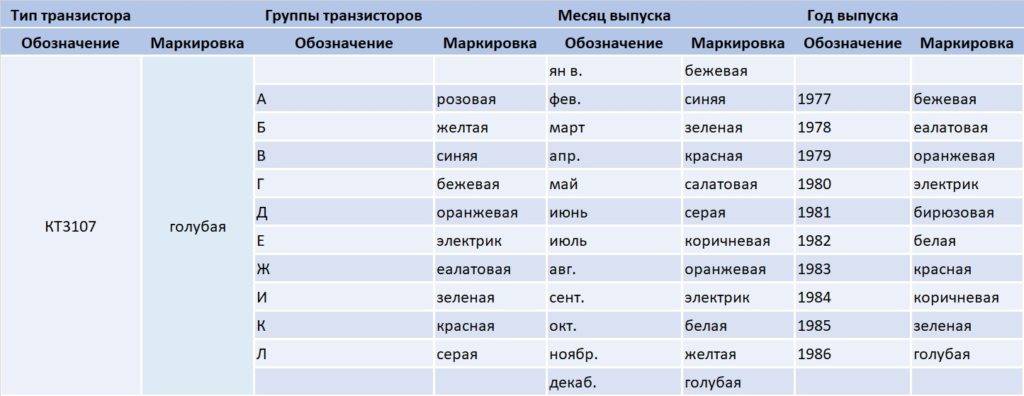

В таблице ниже представлена цветовая маркировка транзисторов:

Цветовая маркировка транзисторов

Биполярные транзисторы

Биполярными транзисторы называют потому, что электрический ток в них образуют электрические заряды положительной и отрицательной полярности. Носители положительных зарядов принято называть дырками, отрицательные заряды переносятся электронами.

В биполярном транзисторе используют кристалл из германия или кремния — основных полупроводниковых материалов, применяемых для изготовления транзисторов и диодов. Поэтому и транзисторы называют одни кремниевыми, другие — германиевыми. Для обоих разновидностей биполярных транзисторов характерны свои особенности, которые обычно учитывают при проектировании устройств.

Слово “транзистор” составлено из слов TRANSfer и resISTOR – преобразователь сопротивления. Он пришел на смену лампам в начале 1950-х. Это прибор с тремя выводами, используется для усиления и переключения в электронных схемах.

Для изготовления кристалла используют сверхчистый материал, в который добавляют специальные строго дозированные; примеси. Они и определяют появление в кристалле проводимости, обусловленной дырками (р-проводимость) или электронами (n-проводимость).

Таким образом формируют один из электродов транзистора, называемый базой. Если теперь в поверхность кристалла базы ввести тем или иным технологическим способом специальные примеси, изменяющие тип проводимости базы на обратную так, чтобы образовались близколежащие зоны n-р-n или р-n-р, и к каждой зоне подключить выводы, образуется транзистор.

Классификация биполярных транзисторов.

Одну из крайних зон называют эмиттером, т. е. источником носителей заряда, а вторую — коллектором, собирателем этих носителей. Зона между эмиттером и коллектором называется базой. Выводам транзистора обычно присваивают названия, аналогичные его электродам. Усилительные свойства транзистора проявляются в том, что если теперь к эмиттеру и базе приложить малое электрическое напряжение — входной сигнал, то в цепи коллектор — эмиттер потечет ток, по форме повторяющий входной ток входного сигнала между базой и эмиттером, но во много раз больший по значению.

Для нормальной работы транзистора в первую очередь необходимо подать на его электроды напряжение питания. При этом напряжение на базе относительно эмиттера (это напряжение часто называют напряжением смещения) должно быть равно нескольким десятым долям вольта, а на коллекторе относительно эмиттера — несколько вольт.

Включение в цепь n-р-n и р-n-р транзисторов отличается только полярностью напряжения на коллекторе и смещения. Кремниевые и германиевые транзисторы одной и той же структуры отличаются между собой лишь значением напряжения смещения. У кремниевых оно примерно на 0,45 В больше, чем у герма ниевых.

Реальные биполярные транзисторы. Классификация, виды, типы.

Если бы БТ на самом деле был идеальным, то нужен был бы всего один тип транзистора — ПИБТ (просто идеальный биполярный транзистор). Его можно было бы применять во всех схемах. В реальности все не так хорошо. Причем улучшение одних параметров транзистора, обычно приводит к ухудшению других. Именно этим обусловлено наличие большого разнообразия типов и видов транзисторов, так как для различных схем важны некоторые определенные параметры, но не важны другие, ими можно пожертвовать.

Реальный биполярный транзистор обладает коэффициентом передачи тока, зависящим от самого тока, температуры, частоты и еще ряда внешних параметров. Значения коэффициента передачи тока могут быть от 8 до 1000 и более.

Реальный БТ обладает индуктивностью выводов (как будто последовательно с выводами подключили маленькие катушки индуктивности) и емкостью между коллектором и эмиттером, коллектором и базой, базой и эмиттером. Эти параметры влияют на применимость БТ в высокочастотных схемах. В зависимости от них различают низкочастотные, среднечастотные, высокочастотные и сверхвысокочастотные биполярные транзисторы

Реальный БТ обладает внутренним сопротивлением (как будто последовательно с выводами подключили маленькие резисторы), ограниченными возможностями по рассеиванию тепла, которое неизбежно выделяется при работе прибора, некоторым конечным напряжением насыщения коллектор — эмиттер (если напряжение на коллекторе меньше, то ток через коллектор не пойдет, даже если в цепи базы ток есть). Напряжение насыщения коллектор — эмиттер — очень важный параметр, так как он влияет на потери и нагрев, когда транзистор работает в ключевом режиме, ведь потери мощности в ключевом режиме, когда транзистор открыт, как раз равны току коллектора умножить на напряжение насыщения коллектор — эмиттер. Таким образом, биполярные транзисторы подразделяются на маломощные, средней мощности и мощные. Кроме того, выделяют биполярные транзисторы — ключи, специально предназначенные для работы в режиме ключа.

Реальный БТ имеет ограничения сверху по напряжению коллектор — эмиттер. Превышение этого напряжения чревато пробоем и разрушением элемента. В зависимости от максимального напряжения коллектор — эмиттер биполярные транзисторы разделяют на низковольтные и высоковольтные.

Еще выделяют малошумящие и термостабильные биполярные транзисторы.

По материалу и конструкции корпуса

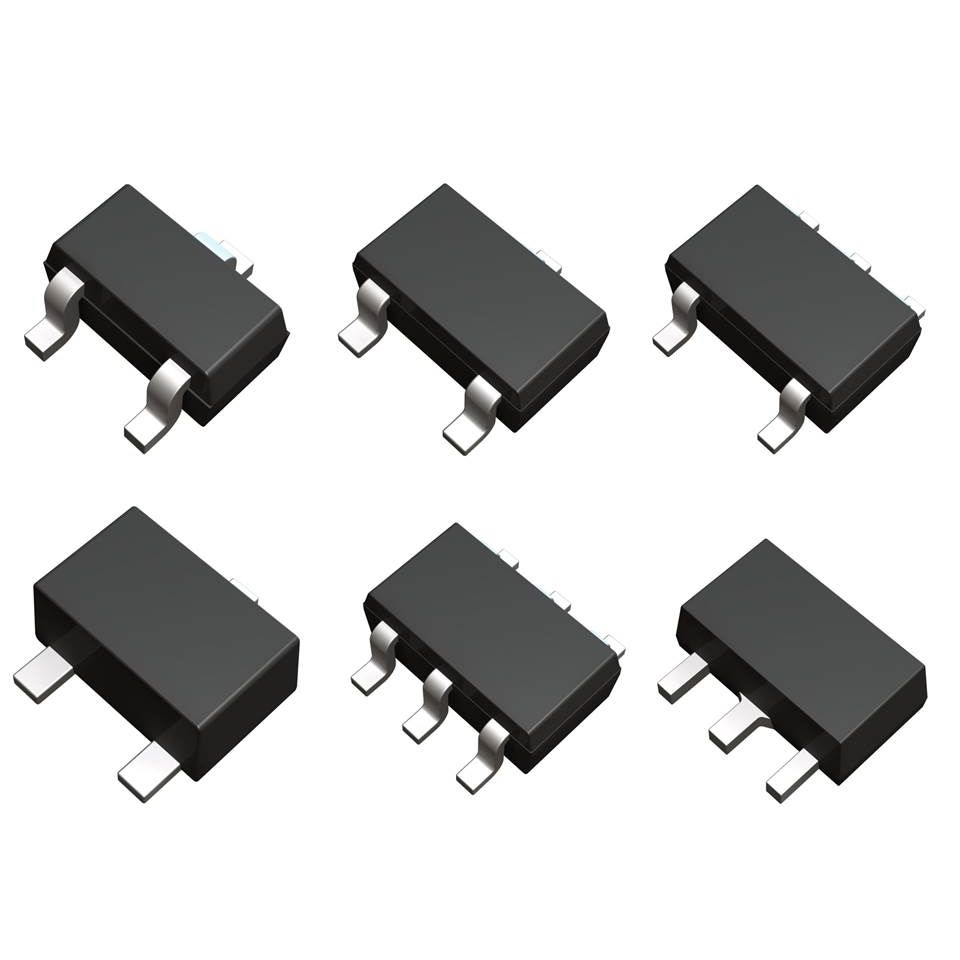

Металлический и пластмассовый корпус

Прочие типы

• Одноэлектронные транзисторы содержат квантовую точку (т. н. «остров») между двумя туннельными переходами. Ток туннелирования управляется напряжением на затворе, связанном с ним ёмкостной связью.
• Биотранзистор.

Выделение по некоторым характеристикам

Транзисторы BISS (Breakthrough in Small Signal, дословно — «прорыв в малом сигнале») — биполярные транзисторы с улучшенными малосигнальными параметрами. Существенное улучшение параметров транзисторов BISS достигнуто за счёт изменения конструкции зоны эмиттера. Первые разработки этого класса устройств также носили наименование «микротоковые приборы».

RET транзисторы

Транзисторы со встроенными резисторами RET (Resistor-equipped transistors) — биполярные транзисторы со встроенными в один корпус с кристаллом резисторами. RET — это транзистор общего назначения со встроенным одним или двумя резисторами. Такая конструкция транзистора позволяет сократить количество внешних навесных компонентов и минимизирует необходимую площадь монтажа. RET транзисторы применяются для непосредственного подключения к выходам микросхем без использования токоограничивающих резисторов.

Применение гетеропереходов позволяет создавать высокоскоростные и высокочастотные полевые транзисторы, такие как, например, HEMT.

Схемы включения транзистора

Для включения в схему транзистор должен иметь четыре вывода — два входных и два выходных. Но транзисторы почти всех разновидностей имеют только три вывода. Для включения трёхвыводного прибора необходимо один из выводов назначить общим, и, поскольку таких комбинаций может быть только три, то существуют три основные схемы включения транзистора.

Схемы включения биполярного транзистора

• с общим эмиттером (ОЭ) — осуществляет усиление как по току, так и по напряжению — наиболее часто применяемая схема;
• с общим коллектором (ОК) — осуществляет усиление только по току — применяется для согласования высокоимпедансных источников сигнала с низкоомными сопротивлениями нагрузок;
• с общей базой (ОБ) — усиление только по напряжению, в силу своих недостатков в однотранзисторных каскадах усиления применяется редко (в основном в усилителях СВЧ), обычно в составных схемах (например, каскодных).

Схемы включения полевого транзистора

Полевые транзисторы как с p-n переходом (канальные), так и МОП (МДП) имеют следующие схемы включения:

• с общим истоком (ОИ) — аналог ОЭ биполярного транзистора;
• с общим стоком (ОС) — аналог ОК биполярного транзистора;
• с общим затвором (ОЗ) — аналог ОБ биполярного транзистора.

Схемы с открытым коллектором (стоком)

«Открытым коллектором (стоком)» называют включение транзистора по схеме с общим эмиттером (истоком) в составе электронного модуля или микросхемы, когда коллекторный (стоковый) вывод не соединяется с другими элементами модуля (микросхемы), а непосредственно выводится наружу, на разъём модуля или вывод микросхемы.

Выбор нагрузки транзистора и тока коллектора (стока) при этом оставляется за разработчиком конечной схемы, в составе которой применяются модуль или микросхема. В частности, нагрузка такого транзистора может быть подключена к источнику питания с более высоким или низким напряжением, чем напряжение питания модуля/микросхемы.

Такой подход значительно расширяет рамки применимости модуля или микросхемы за счёт небольшого усложнения конечной схемы. Транзисторы с открытым коллектором (стоком) применяются в логических элементах ТТЛ, микросхемах с мощными ключевыми выходными каскадами, преобразователях уровней, шинных формирователях (драйверах) и т. п.

Реже применяется обратное включение — с открытым эмиттером (истоком). Оно также позволяет выбирать нагрузку транзистора изменением внешних компонентов, подавать на эмиттер/сток напряжение полярности, противоположной напряжению питания основной схемы (например, отрицательное напряжение для схем с биполярными транзисторами n-p-n или N-канальными полевыми) и т. п.

Виды транзисторов

Существует несколько видов транзисторов. Их около четырёх. Однако основные из них это:

• Полевые.
• Биполярные.

Остальные виды собираются из полевых и биполярных. Рассмотрим более подробно каждый вид.

Полевые

Суть этого прибора заключается в управлении параметрами электрического сигнала с помощью электрического поля. Оно появляется при подаче напряжения к какому-либо из выводов:

1. Затвор нужен для регулирования параметров сигнала, благодаря подаче напряжения на него.
2. Сток — вывод, через который из канала уходят носители заряда (дырки и электроны).
3. Исток — вывод, через который в канал приходят электроны и дырки.

Такой транзистор состоит из полупроводника с определённой проводимостью и двух областей, помещённых в него с противоположной проводимостью. При подаче напряжения на затвор между этими двумя областями появляется пространство, через которое протекает ток. Это пространство называется каналом. Ширина этого канала регулируется напряжением, которое мы подаём на затвор. Соответственно, можно увеличивать и уменьшать ширину канала и управлять протекающим током.

Теперь поговорим о приборе с изолированным затвором. Разница в том, что в первом случае этот переход есть всегда, даже когда на затвор не подавалось напряжение. А при его подаче, переход и токопроводящий канал менялись в зависимости от полярности и амплитуды напряжения. Металлический затвор в таких транзисторах изолирован диэлектриком от полупроводниковой области. Их входное сопротивление гораздо больше.

Существует два вида приборов с изолированным затвором:

• Со встроенным каналом.
• С индуцированным каналом.

Встроенный канал позволяет протекать электрическому току с определённой амплитудой. При подаче напряжения с определённой амплитудой и полярностью мы можем менять ширину канала и его проводимость. Этот канал встраивается в транзисторы на производственных предприятиях.

Индуцированный канал появляется между двумя областями, о которых мы говорили выше, только при подаче напряжения определённой полярности на затвор. То есть, когда на затвор напряжение не подаётся, ток в нем не протекает.

Все виды полевых транзисторов отличаются друг от друга по следующим параметрам:

1. Входное сопротивление.
2. Амплитуда напряжения, которое необходимо подать на затвор.
3. Полярность.

Каждый из этих видов полевых транзисторов необходим для сборки определённых электрических и логических схем. Так как для реализации двух разных устройств необходимо разные электрические параметры.

Биполярные

Слово «биполярные» означает две полярности. То есть, такие приборы имеют две полярности, благодаря особенностям своего строения. Особенность их строения заключается в том, что они состоят из трёх полупроводниковых областей. Типы проводимости бывают следующими:

1. Электронная, далее n.
2. Дырочная, далее p.

Соответственно, можно сделать вывод, что существует два вида биполярных транзисторов:

• pnp;
• npn.

Разница между ними заключается в том, что для корректной работы необходимо подавать напряжение разной полярности. К каждой из трёх полупроводниковых областей подключено по одному выводу. Всего их три:

1. База — центральный слой. Он является самым тонким. На выводе базы находится управляющий ток с небольшой амплитудой.
2. Коллектор — один из крайних слоёв. Он является самым широким. На него подаётся ток с большой амплитудой.
3. Эмиттер — вывод, на который подаётся ток с коллектора. На его выходе амплитуда тока немного больше, чем на входе.

Существует три схемы подключения биполярных транзисторов:

1. С общим эмиттером — входной сигнал подаётся на базу, а выходной снимается с коллектора.
2. С общим коллектором — входной сигнал подаётся на базу, а снимается с эмиттера.
3. С общей базой — входной сигнал подаётся на эмиттер, а снимается с коллектора.

Благодаря нескольким электронно-дырочным переходам, образующимся в биполярном транзисторе, можно управлять параметрами электрического сигнала. Полярность и амплитуда подаваемого напряжения зависят от типа биполярного транзистора.

Что внутри транзистора

Если бы мы мог­ли раз­ре­зать один тран­зи­стор в мик­ро­про­цес­со­ре, мы бы уви­де­ли что-то вро­де это­го:

Сле­ва — про­вод­ник, по кото­ро­му бежит ток, спра­ва — про­сто про­вод­ник, пока без тока. Меж­ду ними нахо­дит­ся про­во­дя­щий канал — те самые «воро­та». Когда воро­та откры­ты, ток из лево­го про­вод­ни­ка посту­па­ет в пра­вый. Когда закры­ты — пра­вый оста­ёт­ся без тока. Что­бы воро­та откры­лись, на них нуж­но подать ток откуда-то ещё. Если тока нет, то воро­та закры­ты.

Теперь, если гра­мот­но посо­еди­нять тыся­чу тран­зи­сто­ров, мы полу­чим про­стей­шую вычис­ли­тель­ную маши­ну. А если посо­еди­нять мил­ли­ард тран­зи­сто­ров, полу­чим ваш про­цес­сор.

Типы полевых транзисторов

По английски они обозначаются FETs – Field Effect Transistors, что можно перевести как «транзисторы с полевым эффектом». Хотя есть много путаницы в названиях для них, но встречаются в основном два основных их типа:

1. С управляющим pn-переходом. В англоязычной литературе они обозначаются JFET или Junction FET, что можно перевести как «переходный полевой транзистор». Иначе они именуются JUGFET или Junction Unipolar Gate FET.

2. С изолированным затвором (иначе МОП- или МДП-транзисторы). По английски они обозначаются IGFET или Insulated Gate FET.

Внешне они очень похожи на биполярные, что подтверждает фото ниже.
