Надо ли ставить заземление?
У современных стиралок корпус имеет потенциал, вдвое меньший потенциала сети — 110 В. Благодаря заземляющему проводу этот потенциал стекает к земле. Зачем так сделано? Дело в особенностях сетевых фильтров, подавляющих электропомехи, производимые стиралкой во время работы. Корпус аппарата соединяют с электросетью не напрямую, а через фильтры.
Заземление позволяет защитить человека от удара током, если произойдет повреждение изоляции. Если заземления нет, человек, прикасаясь к корпусу, ощущает покалывание, а иногда и более серьезные удары. Во влажном помещении стиралка без заземления может нанести серьезную электротравму — вплоть до летального исхода.
Устанавливая дифавтомат на стиральную машину, вы решаете сразу две проблемы — исключаете поломку техники из-за проблем в электросети и защищаете ее пользователей от поражения электрическим током.
Плохо
2
Интересно
11
Супер
4
Технические характеристики
Основной технической характеристикой дифференциального автомата является величина номинального тока. Данный показатель нормированный, и соответствует 6А, 10А, 16А, 25А, 50А. При нанесении данной маркировки на защитный прибор это значение указывается совместно с показателем быстродействия, которые отображаются символами: В, С, D.
Качественный дифавтомат
К следующей характеристике относится ток отключения напряжения. Практически для всех моделей эти параметры соответствуют: 10мА, 30мА, 100мА, 300мА, 500мА.
В характеристиках прибора указывается номинальное напряжение. Оно может быть 220В в однофазной сети и 380 в трехфазных электролиниях.
Величина тока утечки и селективность являются характеристиками данного приспособления. В соответствии с этим показателем приборы могут иметь такие обозначения: А – приборы, которые срабатывают на утечку тока переменного параметра; АС – устройства, срабатывающие на утечку тока, имеющего постоянную величину; В – приспособления, отключающиеся при создании двух вышеперечисленных обстоятельств.
Далее указывается тип встроенного УЗО. На поверхности устройства данный параметр обозначается в буквенном выражении или в виде рисунка.
Так как в основу дифавтомата входит встроенное УЗО, то принцип селективности в данном приборе также существует. Этот принцип заключается во временном отрезке задержки срабатывания. То есть защитный прибор, который ближе всех расположен к электросчетчику, должен иметь наибольшее время задержки отключения.
В соответствии с этим устройства имеют маркировку с буквой S, что обозначает задержку отключения в 200-300мс, или с буквой G – 60-80мс.
Принцип работы и конструкция
Дифференциальный автомат обеспечивает защиту электрической проводки на объекте и от короткого замыкания, и от перегрузки, а также и от дифференциальных токов. Установив вместо начального автомата дифавтомат, можно практически обезопасить и себя, и электропроводку в доме.
При изготовлении корпуса дифавтоматов используется диэлектрический материал. Конструктивно они выглядят похоже на УЗО или автоматический выключатель, только имеют большие размеры. Снизу присутствует защёлка для установки на DIN-рейку.
Дифференциальный автомат — это устройство, способное работать в режиме УЗО или как обычный автоматический выключатель. Для подключения устройства к электрической сети необходимо взвести управляющий переключатель в положение «включено». Устройство имеет клеммы под зажим, предназначенные для подключения входной и выходной линий.
Дифавтомат состоит из двух частей. Первая часть, защитная, не что иное как модуль дифференциальной защиты. Главная его задача — проведение анализа тока утечки (дифференциальный ток). Вторая часть, выключатель, используется для механического разрыва линии электропередачи, при появлении нештатных ситуаций. Рассмотрим принцип работы на примере дифференциального автомата АВВ.
Защитная часть работает по принципу УЗО. Главным элементом является трансформатор, он состоит из тороидального сердечника с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке своё переменное магнитное поле, магнитные потоки которых равны по величине, но различны по направлению. В результате чего результирующий магнитный поток в сердечнике равен нулю.
Если где-то на электрической линии происходит нарушение изоляционного слоя или корпус оборудования находится под разностью потенциалов, в этих местах при касании происходит утечка тока. В результате нарушается уравновешенность магнитных потоков и под воздействием поля во вторичной обмотке наводится электродвижущая сила (ЭДС). При появлении ЭДС возникает ток, воздействующий на реле, подключённое к силовым контактам.
Для проверки этой части устройства на лицевую поверхность выводится кнопка, которая имитирует появление тока утечки. Обычно она маркируется как «Тест». Если её нажать, электрическая цепь разорвётся. Производители рекомендуют проводить проверку устройства не реже одного раза в месяц.
Вторая часть работает следующим образом. Ток подводится к катушке соленоида, а с неё на биметаллическую пластину. Пластина имеет вид полоски из двух спрессованных металлов с отличающимися коэффициентами теплового линейного расширения. Пластина и соленоид называются расцепителями. Существует два условия, при которых автоматический выключатель рассоединит электрическую цепь: перегрузка и короткое замыкание.
В режиме перегрузки выключение происходит с помощью биметаллической пластинки, способной изгибаться под действием тепла. При возрастании потребляемой мощности растёт ток. В результате пластинка нагревается, меняет форму и разрывает контакт. Соответственно, разрывается и электрическая цепь. Величина тока, при котором пластина разрывает контакт, настраивается на заводе изготовителе.
В режиме короткого замыкания используется принцип соленоида. При увеличении магнитного поля приводится в движение соленоид, который и разрывает электрическую цепь. Для рассевания искры, которая возникает при разрыве цепи, в конструкции используется дугогасящая камера. Рассеивающая её на параллельно стоящих в ней пластинах.
Таким образом можно отметить основные части конструкции:
- токовые клеммы;
- расцепитель:
- рычаг управления;
- регулировочный винт расцепителя;
- дугогасящая камера;
- магнитоэлектрические реле;
- дифференциальный трансформатор.
Устройство защитного отключения выпускается либо электромеханическое, либо электронное. Отличие их в том, что первый тип не требует дополнительного питания, так как ток для срабатывания реле берётся из промышленной сети. Трансформатор для получения требуемой величины силы тока делается большим, соответственно и сам автомат имеет крупнее габариты, чем электронный. Электронные устройства дополняются усилителем для сигнала, регистрируемый ток утечки, проходя через него, увеличивает своё значение.
Такой конструктив характерен не только для дифавтомата abb, но и для других производителей.
Основные ошибки подключения дифавтоматов
Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:
- Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
- Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
- С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
- Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
- При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
- При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.
Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.
Критерии выбора
Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.
Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.
Токовый номинал и характеристика
Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А. Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С
При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:
Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:
Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:
Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы. На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА
На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.
Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:
- А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
- АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.
Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.
Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.
Напоследок рекомендуем просмотреть полезное видео по теме:
Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!
Рекомендуем также прочитать:
Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.
Подводим воду
Решая вопрос, подключения стиральной машины к водопроводу, имейте в виду, что для этого существует несколько вариантов, общими для которых являются две вещи: давление воды в трубах должно быть достаточным (обычно не менее одной атмосферы), а также вода эта обязана быть чистой. Низкое давление можно повысить, поставив перед стиралкой повышающий насос, а для очистки воды ставят фильтр-сетку.
Теперь можно рассмотреть варианты подведения воды к нашей машинке.
Врезка при помощи обжимной муфты
Взяв гибкий шланг диаметром три четверти дюйма, подсоединяем его с одной стороны к стиральной машине, а с другой – к отдельному вентилю, который надо будет врезать в водопроводную трубу с помощью обжимной муфты (если труба металлическая).
Составные части обжимной муфты.
Состоит такая муфта из двух половинок, надевающихся на трубу и затягивающихся болтами, и резьбового отвода, на который накручивается кран (лучше шаровый). Для протока воды в трубе сверлим отверстие, прямо через надетую муфту.
Пример подключения к водопроводу при помощи обжимной муфты. Фото — srbu.ru
Врезка в металлопласт при помощи фитинга
Если же трубы для подвода холодной воды состоят из металлопластика, используем специальный тройник, называемый фитингом. Вырезаем кусок трубы в нужном месте, и в получившийся проем вставляем фитинг, к которому присоединяем шаровый кран. Места соединения уплотняем резиновыми манжетами.
Врезка в металлопласт при помощи тройника.
Подключение при, помощи тройника
Можно использовать более простой вариант – подключить стиралку (опять же гибким шлангом) к смесителю, или же к подводу воды в сливной бачок унитаза. Шланг при этом должен быть достаточно длинным, а для его подсоединения обычно используется тройник. Перед тем, как стирать, шланг смесителя придется каждый раз откручивать.
Это вариант можно рассматривать скорее как временный, да и выглядит он не очень эстетично. Подключение к водопроводному шлангу сливного бачка вполне практичный метод, но его можно задействовать лишь в том случае если стиральная машина и унитаз находятся в одном помещении.
Подключение стиральной машины к подводу сливного бачка унитаза. Фото — gor-servis.ru
Подключение стиральной машины без водопровода
А что делать в том случае, если водопровод в доме не проведен? Жаль отказываться от такой удобной вещи, как стиральная машина-автомат, на даче, например. Для подключения стиральной машины без водопровода необходимо поднять на высоту не менее метра, а лучше выше, большой бак для воды, а от его дна провести шланг к вводу машинки. Так создастся необходимое для ее работы давление воды. Более дорогим способом будет покупка насосной станции.
Отечественные модели
КЭАЗ – отечественный производитель дифференциальных автоматов и других устройств защиты. Качество среднее, но для изделий дается гарантия два года. Цена составляет 1000-1500 рублей за однофазные изделия.
IEK – также отечественный бренд. Продукция очень востребована из-за удачного сочетания цены и качества. В самом деле, недостатки продукции, такие как несовершенные клеммы, шум при работе, компенсируются ценой 700-1000 рублей за изделия в однофазном исполнении.
DEKraft – еще один российский бренд. Компания образовалась сравнительно недавно. Качество продукции оставляет желать лучшего, но в то же время российским стандартам продукция соответствует. Недостатком является малый срок эксплуатации изделий. Учитывая невысокую цену (600-1000 рублей), подрядчики охотно используют продукцию этой марки для установки на малобюджетных объектах.
Конечно же, выбирая дифференциальный автомат, необходимо ориентироваться не только на цену и производителя. Необходимо учитывать условия работы устройства.
Возможно, в подсобных помещениях, где удельное время использования электропроводки невелико, использовать устройства с меньшей степенью надежности. Если потребность в таких дифавтоматах велика, то экономия средств может оказаться значительной.
Что такое дифавтомат?

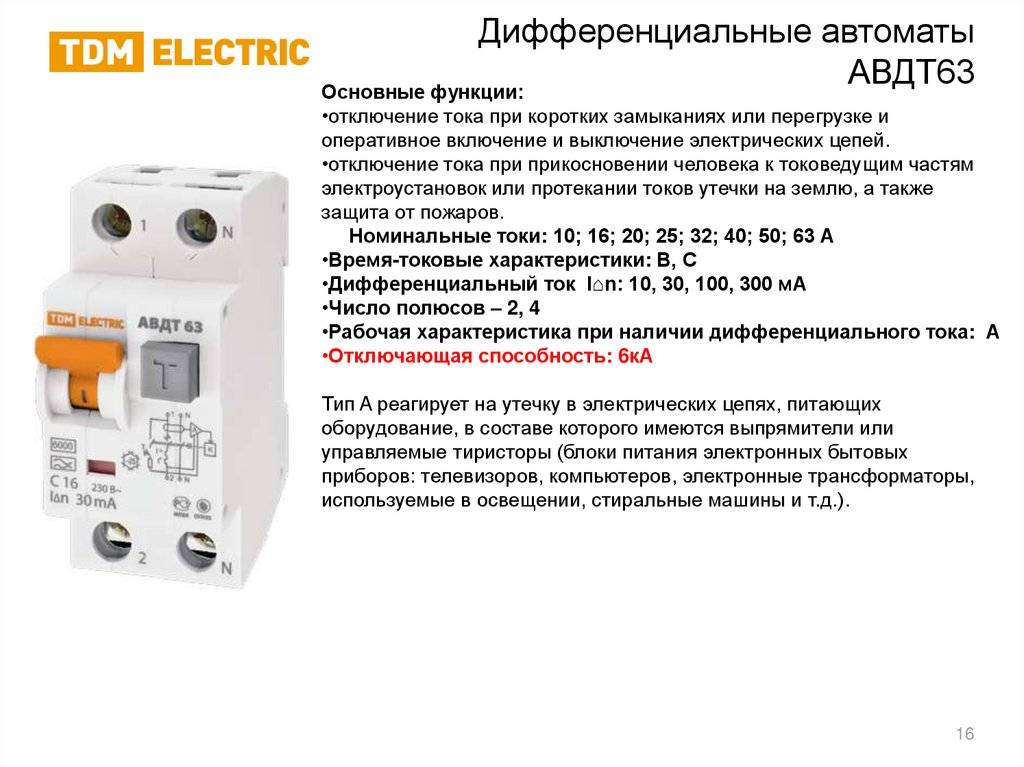

Автоматический выключатель дифференциального тока (он же АВДТ) является модульным устройством и монтируется на DIN-рейку. По внешнему виду дифавтомат похож на УЗО. Также имеется два полюса (или четыре у 3-х фазных), есть рычаг перевода в рабочее положение, присутствует кнопка «Тест», нарисована непонятная электросхема и т.д., но все же есть различия, поэтому будьте внимательнее. Внутри корпуса АВДТ имеются элементы автоматического выключателя (рабочая часть) и УЗО (защитная часть).
Для чего нужен дифавтомат?
Напомню, что автоматический выключатель предназначен только для защиты электропроводки от короткого замыкания и перегрузки, а УЗО предназначено только для защиты людей при случайном попадании под напряжение или при утечке тока на корпус электроприборов. А вот дифференциальный автоматический выключатель сработает и при коротком замыкании, и при перегрузке линии, и при утечке тока.
Какие бывают дифавтоматы?
Дифавтоматы свободно могут применяться как в однофазных сетях, так и в трехфазных. Для однофазной сети используются 2-хполюсные, а для трехфазной сети применяются 4-хполюсные устройства.
Что написано на корпусе дифавтомата?
Каждый АВДТ имеет маркировку, по которой можно очень много о нем узнать и сделать вывод подходит оно нам или нет.
- «АВДТ» – означает, что это автоматический выключатель дифференциального тока или, как в народе говорят, дифавтомат.
- С25 – это номинал рабочей части (функция автоматического выключателя). С – это время-токовая характеристика, 25 – это максимальный ток, на который рассчитан данный дифавтомат.
- In 30mA – ток утечки, при котором сработает защитная часть устройства (функция УЗО).
- 230В – напряжение (сеть), в которой необходимо применять дифавтомат.
- – этот знак обозначает тип АВДТ (функция УЗО). Оно означает, что устройство среагирует на утечки переменного или постоянного пульсирующего тока.
- Также на АВДТ изображена его принципиальная схема. Если в ней вы ничего не поняли, то значит она вам и не нужна. Главное суметь правильно подобрать устройство и разобраться со схемой подключения дифавтомата.
На корпусе АВДТ еще имеется кнопка «Тест». Она предназначена для периодической проверки работы дифавтомата (защитной части УЗО). При нажатии на нее (в рабочем состоянии АВДТ), искусственно создается утечка тока, на которую должен отреагировать дифавтомат. Если он не отключился, то означает, что он неисправен и подлежит замене.
Улыбнемся:
Занятия по технике безопасности: – Основное правило техники безопасности – ПАЛЬЦЫ В РОЗЕТКУ НЕ СОВАТЬ, понятно? – Так они туда и не влазят. – А ты гвоздики возьми.
Как подключить дифавтомат
Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.
Крепление на динрейку
Электрическое подключение
Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.
Схема подключения дифавтомата обычно есть на корпусе
В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.
Подключение дифавтомата на распределительном щитке
Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.
Проверка работоспособности
После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно
Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен
Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.
Характеристики дифавтоматов
Итак, предположим, что Вы решили купить дифавтомат. Как понять, какой вариант нужен именно Вам? Давайте разберем основные обозначения дифавтоматов.
Модули, полюсы, фазы.
Эти понятия часто путают. Давайте так.
- Фазность — это для какой системы предназначен дифавтомат. Тут всего два варианта — 1 фаза (бытовые) и 3 фазы.
- Полюсность — это количество зажимов у дифавтомата. То есть это то, сколько линий Вам нужно подключать. Бывают двухполюсные дифавтоматы (для однофазных сетей) и четырехколесные дифавтоматы (для трехфазовых сетей).
- Количество модулей — это размер. Например двухполюсные дифавтоматы (для однофазных сетей) обычно делают двухмодульными (то есть занимают 2 модуля в щитке). Но они также бывают и одномодульные (супер компактные) и трехмодульные (как правило, очень бюджетные варианты).
Если Вы выбираете дифавтомат для квартиры — на 90% Вам нужен двухмодульный, двухполюсный и однофазный дифавтомат.
