Тип цоколя
Лампы светодиодного типа выпускаются с разнообразными видами цоколей:
- Е40. Отличный вариант, предназначенный для освещения улицы или подсветки зданий. Подобный осветительный прибор достаточно габаритный с наличием большого количества светодиодов встроенного типа. Данный цоколь даёт возможность проводить установку изделия в любые городские фонари. Кроме того, производители снабдили изделия встроенными линзами, что позволяет увеличить освещаемый угол до 140 градусов. Цоколь предусматривает наличие резьбы.
- Е27. Довольно популярная разновидность цоколя. Применяется во многих квартирах и производственных комплексах. Подобный цоколь подходит для вкручивания в патроны, предназначенные ранее для обыкновенных лампочек. Мощность, предназначенная поглощению, обыкновенно находится в диапазоне 5-7 Вт. Напряжение, считающееся рабочим, не выходит за границы 240 В. Огромным преимуществом является устойчивость к широкому диапазону температурного режима (свободно выдерживает показатель как +50, так и -45). Благодаря этому возможна одинаково успешная установка осветительного прибора в помещении и на уличных просторах.
- Е14. Не менее популярна, нежели предыдущая лампа. Применяется в светильниках и напоминает образ свечи, обладает невысокой мощностью, редко превышающей 3 Вт. Способна работать на протяжении 12-15 лет.
- G13. Мощность лампочек не превышает 24 Вт. Выпускается в виде тоненьких трубочек для установки в офисах и на производственных комплексах, где существует особая необходимость в наличии дневного света высокого качества.
- G4. Малогабаритная разновидность осветительных приборов, работающая от специализированного блока питания (12 В). Применяется в качестве освещения катера или другого вида плавательного средства. Установка производится в светильник-рефлектор.
- G9. Цоколь вилкообразной формы. Данная разновидность ламп обладает мощностью 2 Вт, небольшими размерами и предназначается для подсветки. Очень часто приобретается для использования в качестве подсветки натяжных потолков или в светильниках.
Ознакомившись с разновидностями цоколей, можно убедиться в наличии широкого спектра характеристик. Выбирая изделие, рекомендуется учитывать желаемую мощность световых потоков и вид имеющегося патрона.
Особенности GU10, GU5/3, G13 и G23
GU10. В светодиодных лампах держатель GU10 устроен нестандартно. На концах контактов у него имеются расширения, прочно удерживающие осветительный элемент в патроне.
Цоколь этого вида — штырьковой. Его контакты расположены на расстоянии 1 см. Дополнение в виде буквы U говорит о наличии конструкционных особенностей прибора (+)
Светодиодный источник света с этим цоколем наряду с такими же параметрами, как у галогенного аналога, обладает рядом преимуществ.
У нее более интенсивный свет, значительно большая продолжительность эксплуатации, минимальное энергопотребление. Основное достоинство заключается в том, что она практически не нагревается.
Питаются приборы с цоколем GU10 от сети 110 – 220 В. Обычно лампы с таким держателем укомплектовывают отражателем для придания свету определенной направленности.
Выпуском низковольтных осветительных элементов занимается ограниченное число производителей. Объясняется это узкой сферой востребованности — сугубо локальная система освещения.
Используют их дизайнеры для интерьерной подсветки. Они идеально подходят для приборов освещения типа «сплот».
GU5/3. В керамическом основании GU5/3 находятся провода, заключенные в защитную оболочку. Импортные изделия эксплуатируют при напряжении 12/24 В.
Но в России больше распространены лампы с таким цоколем, адаптированные к привычным 220 В. С сетью их соединяют посредством клеммников, что более надежно.
Штырьковый цоколь G4 часто присутствует в маленьких точечных светильниках, которые нашли применение в декоративном оформлении
Светодиодные лампы G4 часто используют для замены низковольтных галогеновых светильников в люстрах.
Контакты расположены на расстоянии 5,33 мм друг от друга. Люминесцентные лампы, в которых использованы GU5/3 представляют собой аналог галогенных рефлекторов мультифацетных и являются энергосберегающими.
G13 и G23. Устанавливают их не только в светодиодные лампы Т8, но и в осветительные приборы типа «Армстронг», ЛСП, другие. Расстояние между контактами — 1,3 см.
G23 предназначены для ламп в форме «U». В его конструкцию включен стартер. Пуск осуществляется при помощи дросселя, обычно размещенного в корпусе светильника. Мощность таких приборов составляет от 5 до 14 Вт, вкручивают их в основном в лампы настольные.
Излучаемый свет
Свет, который излучает светодиодная лампа, также относится к признакам классификации изделия и указывает его технические характеристики.
Световой поток
Одним из важных параметров, который определяет технические характеристики источника света, является световой поток, то есть мощность его излучения и эффективность. Единицей измерения потока света служит люмен. Второй параметр – эффективность, определяет отношение мощности первого параметра к потребляемой мощности источника света Лм/Вт. В принципе, этот показатель отражает экономичность.

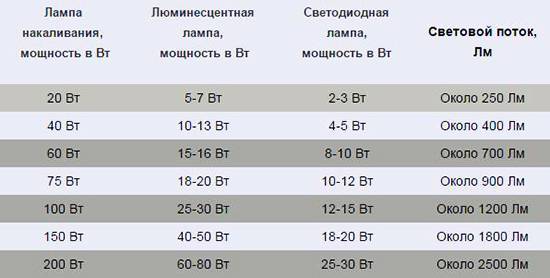

Чтобы сравнить светимость светодиодов с обычной нитью накала надо учесть, что источник света мощностью, например, 40 Вт создает световой поток около 400 Лм. Существуют таблицы для сравнения светового потока разных источников света. Из них можно выяснить, что у светодиодных ламп световой поток в десять раз мощнее, чем у обычного источника света.
Покупая для дома лампу, надо изучать маркировку. Добросовестные производители указывают светоотдачу или мощность светового потока. Но, чаще всего, в маркировке встречаются сравнительные характеристики светодиодного источника света по отношению к аналогу с нитью накала. Особенно такие обозначения больше всего присутствуют на упаковке китайских изделий. Вообще, такую маркировку тоже можно считать верной, хотя она больше несет рекламный характер.
Надо подытожить, что со временем светодиоды вырабатывают свой ресурс, уменьшая мощность светового потока. Это указывает на их недостатки, хотя вечного ничего нет.
Цветовая температура
Светодиодные лампы отличаются от традиционных источников света с нитью накала цветопередачей. Нить накала создает один цвет теплого оттенка – желтый. Светодиоды способны излучать свет широкого диапазона цветовой гаммы, который определяется шкалой температуры цвета.
За основу при построении шкалы взят цвет раскаленного металла. Единицей измерения служат градусы Кельвина. Например, желтый цвет раскаленного металла имеет температуру 2700оК. Температура дневного освещения колеблется в пределах от 4500 до 6000оК. Хотя белый свет у нижней границы имеет желтоватый оттенок. Все цвета с температурой выше 6500оК относятся к холодному свету с голубым оттенком
Выбирая для помещения светодиодный источник света, на такие характеристики надо обращать особое внимание. Кроме того, что при освещенности помещения в разном цвете показывается внутренний вид его убранства, некоторые оттенки могут негативно влиять на зрение человека. Усталость глаз подчеркивает недостатки LED освещения, но это легко исправить правильным подбором цветопередачи
Усталость глаз подчеркивает недостатки LED освещения, но это легко исправить правильным подбором цветопередачи.
Светораспределение
Если обычные источники света создают максимум освещенности пространства вокруг себя, то светодиоды имеют направление светового потока в одну сторону. Они излучают свет впереди себя. Такое светораспределение подойдет для ночника или другого прибора освещения, от которого требуется направленный пучок света.
Чтобы светодиоды производили равномерную освещенность пространства, их комплектуют рассеивателем. Также равномерного распределения света добиваются путем установки светодиодов на плоскости под разными углами. Все эти методы позволяют создать равномерное распределение света на определенную площадь. Например, светодиодные лампы могут иметь распространение светового потока под углом 60 или 120о.
Цветопередача
Существует индекс цветопередачи, обозначаемый Ra. Показатель отвечает за естественность цвета предмета, попадающего в поле освещенности определенного источника света. Эталоном индекса является солнечный свет, приравниваемый к показателю 100. Светодиодные лампы имеют индекс 80-90 Ra. Для сравнения, обычная лампа накаливания обладает показателем не менее 90 Ra. Принято считать, что индекс, превышающий 80 Ra, является высоким.

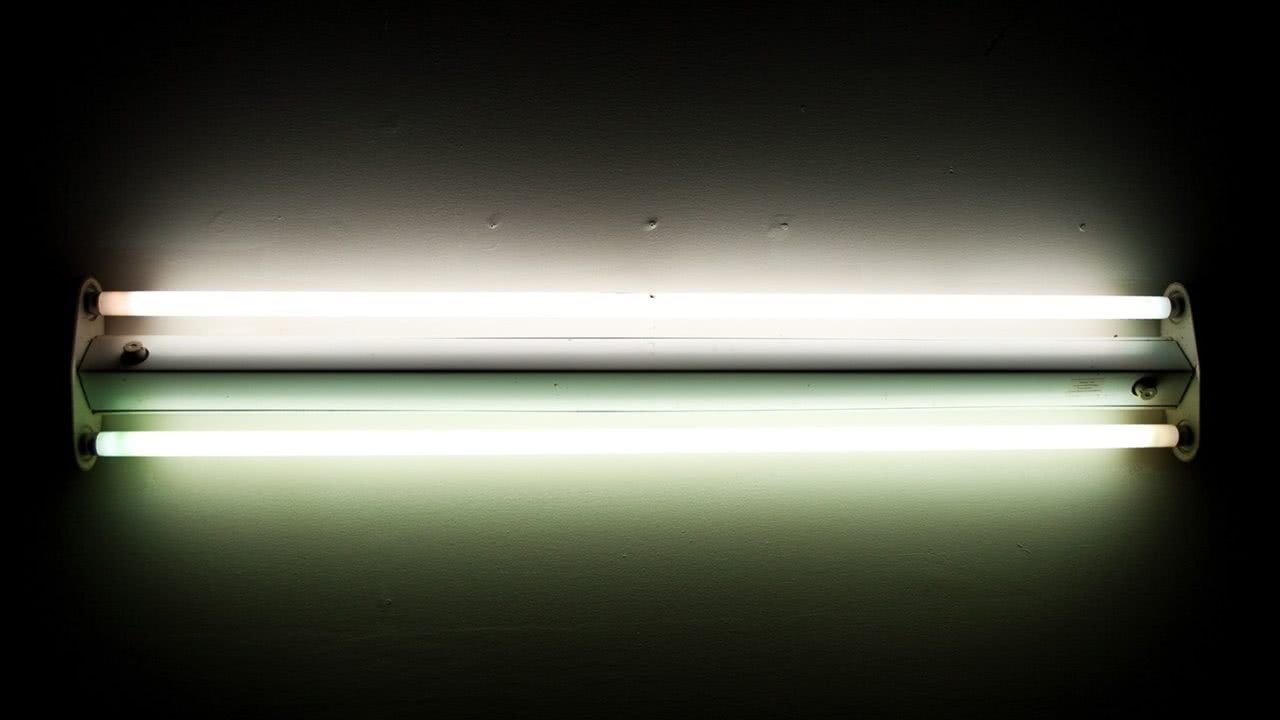

Люминесцентные лампы
Люминесцентные лампы
Должно быть вы сталкивались с этим видом ламп, только под названием «лампы дневного освещения». Между собой их можно разделить на лампочки, где поток света больше, и где поток света меньше, но имеет качество передачи цвета намного выше. Также люминесцентные лампочки могут излучать свет самого разного цвета, поэтому их так любят использовать при освещении витрин. Это тот вид лампочек, которые более распространены в общественных местах и учреждениях, например, в школах, предприятиях и т.д.
Плюсы люминесцентных ламп
- При одинаковой мощности, у люминесцентных ламп светоотдача в несколько раз больше, чем у ламп накаливания.
- Если соблюдать условия пользования, то срок службы этого вида лампочек будет в десятки раз дольше, чем у той же лампочки Ильича.
Минусы люминесцентных ламп
- Могут напрягать глаза своим морганием при включении или при работе. Многих это вывод из себя.
- Плохо переносят перенапряжение или скачки электросети. Да и включать или отключать слишком часто их нельзя, могут не выдержать.
- Это достаточно токсичный материал, поэтому придется позаботиться о его переработке и отвести в специальное место, когда лампочки перестанут работать.
Как правильно подобрать нужный цоколь?
По этому критерию выбор осуществить довольно просто: нужно учитывать параметры светильника, имеющегося в наличии.
Производители выпускают множество светодиодных осветительных устройств. Ими можно заменить как лампы накаливания, так и галогенные.
Для первой группы взаимозаменяемыми являются цоколи Е14, Е27, Е40. Для второй — GU10, G4, GU5.3. В лампах встраиваемых, используемых для подсветки мебели, применяют цоколь GX53
При выборе следует знать некоторые нюансы:
Модели с держателями G9 рассчитаны только на 220 В.
Если в схеме присутствуют электронные выключатели и диммеры, нельзя использовать маленькие лампы, имеющие цоколи Е14 и Е27.
Поскольку существует много вариантов осветительных приборов со штырьковым разъемами, при выборе можно легко допустить ошибку. По этой причине не нужно избавляться от перегоревшей лампы.
К светодиодным источникам света производители адаптировали почти все виды цоколей. Чтобы прибор работал стабильно и долго, нужно учитывать и допустимую мощность для определенного светильника.
Так, если ограничение по этому параметру составляет 40 Вт, то нельзя устанавливать лампу на светодиодах, рассчитанную на 6 Вт.
О дополнительных параметрах выбора светодиодных светильников читайте в этой статье.
Типы и характеристики автомобильных ламп
В любом транспортном средстве присутствует несколько видов освещения, как внутреннего, так и внешнего, и каждому соответствует свой тип автомобильных ламп.
Галогенные
Этот вид отличается от ламп накаливания формой колбы, высотой спирали, а главное, видом инертного газа. Это стало причиной того, что частицы вольфрама, отделяемые при освещении, не оседают в стеклянной колбе, а вновь возвращаются на нить накала.
В итоге повышается пропускная способность света. Область применения этого вида ламп – головной свет автомобиля и противотуманки.
Газоразрядные
Этот вид автомобильных лампочек был разработан в середине 90-ых годов. Более высокую эффективность по сравнению с галогенными аналогами обеспечивает иное конструктивное решение. Излучение света происходит за счет возникновения электрической дуги между 2-мя электродами. Отличить ксеноновый (газоразрядный) источник от галогенного можно по характерному синему оттенку света. Высокая температура накаливания нити не вредит деталям, скрытым в цоколе за керамической вставкой и фланцем из металла. Дополнительную защиту гарантируют высококачественные термоизоляционные материалы.
Фокусируется световой пучок за чет установки оптики с линзами. Монтаж ксеноновых фар происходит только на заводах и в предусматривающих это конструкциях автомобилей. Одно из главных преимуществ таких ламп – долгий срок эксплуатации.
Светодиодные
Широкое распространение получили и LED-лампы. Их основное достоинство – это мощная светоотдача. Благодаря этому ими могут комплектоваться приборы любых габаритов и конструкции.
Поток света возникает при воздействии тока из источника питания на полупроводники, в результате чего высвобождаются фотоны (электромагнитные частицы). Светодиоды отличаются низким потреблением электроэнергии, ударостойкостью и экологичность.
Накаливания
Строение этого источника света знакомо многим. Стеклянная ваккуумированная колба содержит нить из вольфрама, которая и генерирует свет при нагреве. Сегодня этот вид лампочек практически не используется в автомобилестроении из-за малого срока службы по сравнению с другими видами.
Виды цоколей ламп на светодиодах
Одним из критериев, по которым различают светодиодные лампы, является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.
Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, лампы Е27 функционируют в условиях переменного тока и при напряжении 220 В.
Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.
GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.
Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.
GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.
G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.
Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)
Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.
Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.
Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.
Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

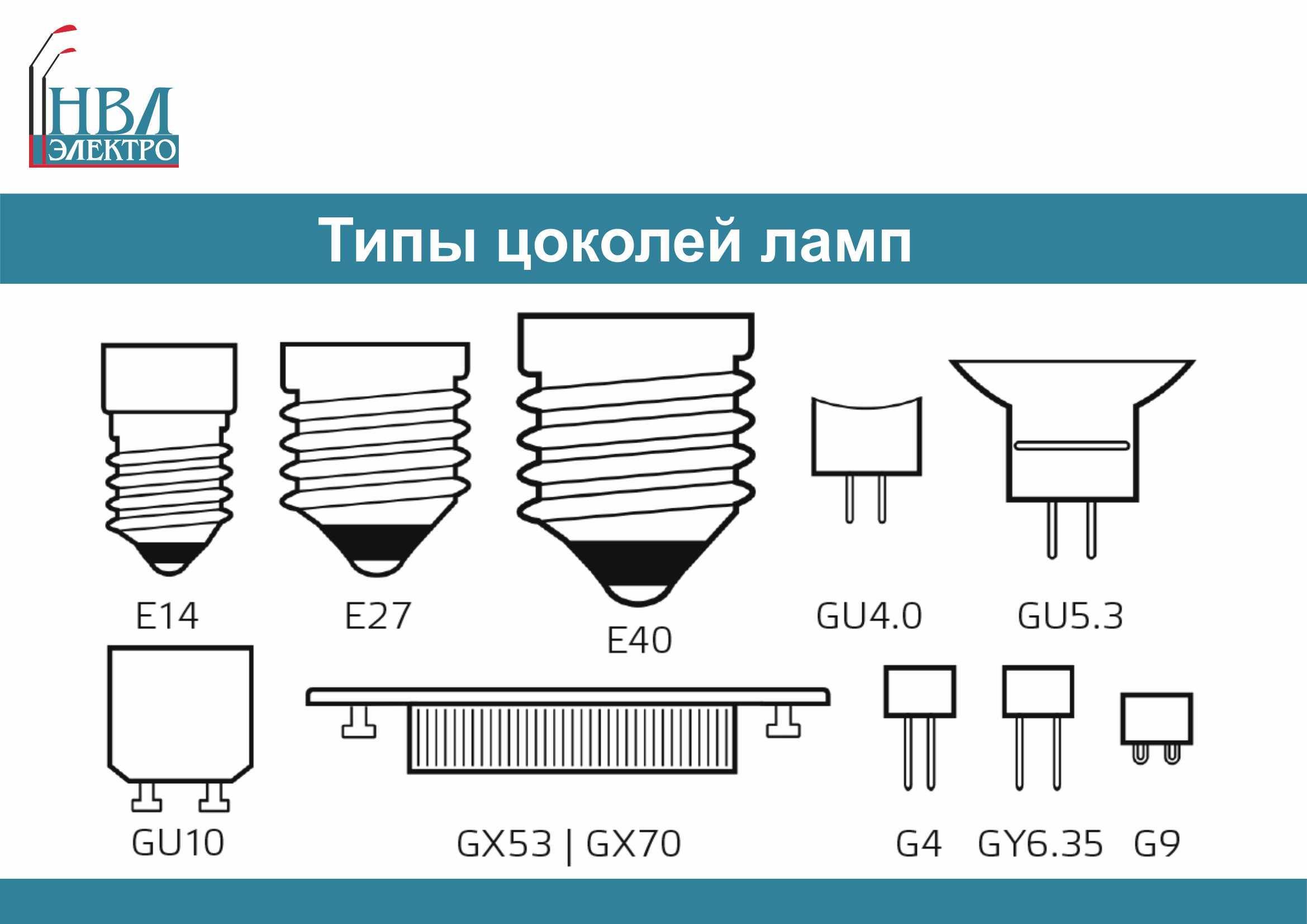

Типы цоколей под LED-лампы
Резьбовой, Е (Эдисона)
Самый распространённый тип держателей. Буква Е прямо указывает на отца этой лампочки – Томаса Эдисона. Резьбовой цоколь – наиболее универсальный способ крепления не только из-за простоты, но и благодаря работе от напряжения 220 В.
Стандартная ЛЕД-лампочка с резьбовым разъёмом Е-27.
Известные модели ЛЕД-ламп с разъёмом типа Е:
- Е5;
- Е10;
- Е12;
- Е14 (миньон);
- Е17;
- Е27;
- Е40.
Узнайте также: Чем отличаются цоколи Е14 и Е27.
Штырьковый, G
Не меньшим спросом пользуются светодиодные лампы с соединительными разъёмами, маркированными литерой G.
Такие держатели визуально похожи на вилку.
Чаще всего используются следующие модели:
- GU3 (для сети 220 В или 12 В);
- G4 (12 В или 24 В);
- GU10 (поворотный цоколь);
- G9 (для декоративных ЛЕД-ламп);
- G13;
- G23;
- GX53 – лампочка с закручиваемым держателем, используется для установки в натяжные, подвесные, гипсокартонные потолки;
- GX70 – отличается от GX53 только расстоянием между штырьками.
Телефонный, Т
Такой тип светодиодных лампочек в быту не используется. Сферы применения – электроника и промышленность:
- пульты управления;
- автоматические щитки;
- электростанции.
Лампочки имеют продолговатый вид и напоминают колбу.
Цифра после буквы Т в маркировке показывает внешнюю ширину, которую замеряют по контактным пластинам.

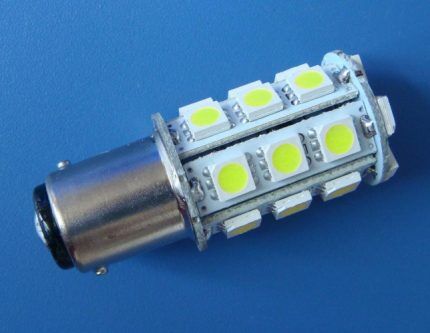

Штифтовой, В
Этот тип держателя, по сути – усовершенствованная версия резьбовых цоколей Эдисона. Его сконструировали под более маленькие виды ламп, которые, если понадобится, можно быстро заменять. Штифтовой цоколь ЛЕД отличают круглые штифты, расположенные по бокам. С помощью этих деталей держатель вставляется в патрон.
Здесь хорошо виден один из штифтов.
Встречается также модель ВА с ассиметрично расположенными штифтами. Такие световые устройства используют в автомобильных фарах, огнях морских судов, поездов.
Держатель с утопленным контактом, R
Цоколи типа R редко используются в LED-освещении. Эти держатели более характерны для галогенных и кварцевых лампочек. Чаще всего разъёмы с утопленным контактом применяют в небольших, лёгких светильниках, что входят в высокоинтенсивные осветительные системы. Простой пример подобной установки – уличные прожекторы.
Самая известная модель держателя с утопленным контактом – R7s. На маркировке после этих символов указаны числа 78 или 118. Это – общая длина лампы в миллиметрах.
Софитный, S
Маркировку с заглавной литерой S имеют софитные держатели. Они оборудованы контактами с обеих сторон
Автолюбители, конечно, знают о важности ламп с софитными цоколями для подсветки номеров. Помимо этого, S-цоколи используют для освещения зеркал, ванных комнат, а также сцен в театрах и концертных залах. Цифра после буквы S указывает на величину диаметра корпуса
Цифра после буквы S указывает на величину диаметра корпуса.
Типовой софитный цоколь.
Фокусирующий, Р
Основная задача этого типа цоколя заложена в самом названии. Кинопроекторы, прожекторы: все эти осветительные приборы невозможно представить без ламп с фокусирующими держателями. Главный нюанс конструкции таких соединений – специальная линза. Она собирает, а затем рассеивает световой поток в нужном направлении. Цифра в маркировке указывает на диаметр корпуса держателя.
Концептуальные отличия
Светодиодная подсветка монитора представляет собой сплошную плоскость из плотно установленных LED-лампочек. Изначально использовались черно-белые элементы, но, со временем, появилась возможность передачи цветного изображения с помощью RGB-светодиодов (Red Green Blue, Красный Зеленый Синий). Это три базовых цвета, сочетания которых дают все необходимые оттенки и позволяют получить качественную цветопередачу.
Однако, такая подсветка быстро теряла свои качества из-за неравномерной нагрузки на отдельные элементы. Для исправления ситуации было решено применить WLED-светильники, размещенные либо по периметру панели (тип Edge LED), либо плотным слоем по всей площади экрана (тип Direct LED). Решено было отказаться от красного элемента, используя тип подсветки GB LED. В отличие от прежней технологии, он обеспечил более ровную и стабильную цветопередачу, практически не изменяющую свои параметры со временем.
Равномерность освещения достигается с помощью специальных световых диффузоров, которые выравнивают поток и распределяют его равномерно по всей поверхности. Преимущество синего цвета компенсируется с помощью желтого светофильтра, а проблемный красный светодиод заменен слоем красного люминофора, не теряющего своих качеств со временем и дающего более устойчивый и яркий цвет.
Искусственное освещение и виды ламп
Искусственное освещение – это получение света от неестественных источников. В их число входит: огонь, газовые установки, электрические лампы и светильники, прожектора и прочее.
Наиболее распространенными источниками искусственного света на данный момент являются следующие виды ламп освещения:
1) Накаливания. Это первый в истории электрический источник, в котором поток света получается за счет накаливания специальной нити – спирали из тугоплавкого металла. Основной недостаток этого принципа действия – большие потери электроэнергии на выделяемое тепло и, как следствие, неэкономичность.
2) Люминесцентные. Представляют собой стеклянные колбы, покрытые внутри люминофором. Выделяют свет за счет устойчивого горения паров, которое и вызывает свечение этого покрытия. Люминесцентный вид источника экономичнее лам накаливания в 5-7 раз, имеет более продолжительный эксплуатационный срок и мягкое, рассеянное свечение. К недостаткам можно отнести: мерцание, чувствительность к низким температурам и более сложная конструкция (наличие пускового устройства, стартера и т.д.).
3) Энергосберегающие. Это усовершенствованные люминесцентные лампы, выделенные в самостоятельный вид. Они выпускаются со стандартными цоколями и не требуют дополнительного оборудования для подключения к электросети. Внешне представляют собой компактную свернутую в спираль люминесцентную лампу со стандартным цоколем. Все виды ламп освещения, основанные на люминесцентном принципе, сохранили те же преимущества и недостатки.
4) Галогеновые. Это разновидность ламп накаливания, в которых за счет буферного газа значительно повышена эффективность элемента накала. Пары галогенов значительно увеличивают эксплуатационный срок и повышают температуру спирали. К недостаткам можно отнести повышенную рабочую температуру и зависимость от перепадов напряжения.
5) Светодиодные лампы. Наиболее передовой и современный вид ламп освещения. Источником света служит светодиод, который при прохождении электрического тока начинает светиться. К преимуществам можно отнести: самый высокий показатель экономии электроэнергии, наиболее длительный эксплуатационный срок, устойчивость к перепадам температур и напряжения электросети, экологичность и отсутствие ультрафиолетового излучения. Практически единственным недостатком является его цена. Но при длительном использовании ламп этого вида освещения, первоначальная стоимость окупается во много раз.
К противотуманным фарам
ПТФ светят прямо, чтобы осветить дорожное полотно при тумане и непогоде. Какие же светодиоды лучше применять в ПТФ? Дело в том что в противотуманных фарах используют разнообразные лампочки: HB3, HB4, H1, H2, H3, H7, H11, H9. Свет рассеивается благодаря рифлёному стеклу и отражателю. Тем не менее часто применяются лампы со спиралью, которая расположена перпендикулярно оптической оси, а именно H3. Типы ламп в галогенном исполнении обеспечивают поток порядка 1500 лм. Соответственно, светодиоды должны обеспечивать не меньше. При этом не стоит выбирать лампочки со слишком высокой цветовой температурой, которые светят синеватым светом. Наоборот, для противотуманок желательно тёплое свечение с обилием жёлтых и красных оттенков в спектре, а именно 2400К, 3000К, 4300К. Порекомендовать что-то конкретное нельзя, поскольку в штатных ПТФ каждого из автомобилей используется свой тип лампочек. В тех ПТФ, что монтируются самостоятельно на бампер или кенгурятник, может быть что угодно.
Редко встречаемые держатели
Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.
Характеристика редких типов цоколя
С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.
Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.
Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название
Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.
Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.
Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.
Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм
В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.
Стеклянные и кабельные вариации
Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.
Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем
На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.
Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.
Маркировка светодиодных светильников (ДСП, ДПО, ДВО)
После того, как светодиодные светильники стали популярными, появилось несколько новых сокращений — маркировка светильников. В результате выбор светодиодных светильников для неспециалистов усложнился. В этой статье простым языком мы дадим расшифровку самых популярных видов светодиодных ламп.
ДСП
Светильники из ДСП являются светодиодными аналогами водонепроницаемых светильников LSP (с люминесцентными лампами мощностью 18, 36 или 54 Вт). Благодаря высокой степени защиты от пыли и влажности (IP65) их часто используют для освещения промышленных и служебных построек, гаражей, автомоек и других сооружений, где часто присутствует пыль, мусор и пары. Кроме того, корпус таких ламп чрезвычайно устойчив к механическим повреждениям и экстремальным температурам. Крепление светодиодных ламп из ДСП обычно накладывается или на вешалке.
Посимвольное обозначение, согласно ГОСТ 17677-82, аббревиатура светодиодной лампы из ДСП расшифровывается следующим образом:
- D — светодиодный источник света;
- С — подвесная конструкция;
- П — предназначен для цехов, производств, складов, пожароопасных помещений.
ДПО
Светильники DPO — это светодиодные аналоги обычных потолочных светильников LPO (с люминесцентными лампами мощностью 18, 36 или 54 Вт), которые часто используются для освещения магазинов, общественных учреждений, учебных и медицинских центров. Обычно они имеют квадратную или прямоугольную форму и низкую степень защиты IP20 — IP54. То есть их можно использовать только в помещении, в сухих и чистых помещениях. Корпуса светодиодных ламп DPO менее устойчивы к повреждениям, чем ДСП. Крепление таких приборов обычно подвесное или подвесное.
Аббревиатура светодиодной лампы ДПО расшифровывается так:
- D — светодиодный источник света;
- П — потолочная установка;
- О — предназначен для общественных помещений.
ДВО
Светильники ДВО — светодиодные аналоги интегрированных обычных светильников LVO (с люминесцентными лампами мощностью 18, 36 или 54 Вт), которые часто используются для освещения магазинов, общественных учреждений, учебных заведений и медицинских центров. Обычно они имеют квадратную или круглую форму и низкую степень защиты от проникновения влаги и воды IP20 — IP54. То есть их можно использовать только в помещении, в сухих и чистых помещениях. Крепление таких светильников комплексное.
Аббревиатура светильника DVO LED расшифровывается следующим образом:
- D — светодиодный источник света;
- В — комплексная установка;
- О — предназначен для общественных помещений.
Также хочу отметить, что производимые нами светодиодные потолочные светильники 595×595 мм обычно имеют универсальный держатель. То есть они одновременно являются счетами-фактурами (DPO) и встроенными (DVO.
Разрешена ли установка светодиодных фар?
Как следует из российского законодательства, устанавливать светодиодные лампы можно только в фары определённого типа. В техническом регламенте нашей страны описаны несколько видов световых передних приборов освещения:
- Фары ксеноновые.
- «Галоген».
- Лампы накаливания.
- Противотуманные фары.
Каждому типу соответствует определённая маркировка.
Маркировка фар для LED-ламп
Маркировка фар регулируется техническим регламентом таможенного союза, в котором приводятся следующие определения.
- Ламы накаливания. R – обозначает ближний свет, C – дальний, CR – фары, которые работают и в том, и в другом режиме (часто применяют в эконом-классе).
- Противотуманные фары. Обозначаются как F3 или В
- Галогеновые лампы. HR – маркировка ламп ближнего света, HC – дальнего, HCR – одновременного режима.
- Ксеноновые фары. DR – знак ближнего света, DC – дальнего, DCR обозначает работу в обоих вариантах.
В регламентах нет ни слова о типе светового прибора, который подходит для светодиодного освещения. Однако на практике все сотрудники ГИБДД и дорожные инстанции говорят, что подходящим типом фар для LED-ламп являются галогеновые. Почему именно так – до конца не ясно.
Иными словами, устанавливать светодиодные приборы можно только в те фары, которые имеют маркировку галогеновых ламп – HR, HC и HCR. Именно в таком случае ваши действия будут считаться правомерными.
Дополнительные требования установки
Помимо того, что светодиодные лампы можно устанавливать только на фары с нужной маркировкой, к ним предписывают и другие требования, которые установлены тем же техническим регламентом.
Первое требование – правильный угол наклона фар. Его следует отрегулировать так, чтобы он не слепил других участников дорожного движения. Второе предписание – фары должны быть оборудованы устройством для их очистки. Данные правила также относятся ко всем источникам света, чей световой поток превышает 2000 люмен.

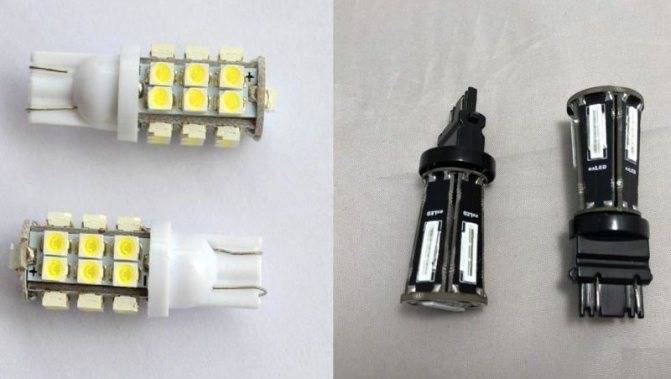

Для освещения салона и приборной доски
В плафоне освещения салона часто используют 5-ваттные C5W, реже на 10, 18 или 21 ватт. Их называют софитными, потому что цоколь расположен на обоих концах. Такие же часто применяют для подсветки номерного знака. Кроме них часто используются и упомянутые выше лампочки W5W.
Для подсветки приборной доски тоже применяют лампочки с цоколями W5W (T10) и T4W. Они используются и для подсветки органов управления, но иногда и миниатюрные с цоколем Т5 (как Т10, только меньшего диаметра). Но в современных автомобилях подсветка приборной доски зачастую несменная — в виде распаянных на плате SMD-светодиодов.
Лампы накаливания и галогенная лампочка
Однако галогенные лампы не рекомендуется трогать руками за колбу. Поэтому они должны идти упакованными в отдельный пакетик.
Когда горит галогенка, она разогревается до очень высокой температуры. И если вы будете жирными руками касаться ее колбы, то на ней образуется остаточное напряжение. В результате этого, спираль в ней перегорит значительно быстрее, уменьшив тем самым срок ее службы.
Кроме того, они очень чувствительны к скачкам напряжения и часто из-за этого перегорают. Поэтому их ставят вместе с приспособлениями плавного запуска или подключают через диммеры.
Галогенные лампы в большинстве своем производятся для работы от однофазной сети с напряжением 220-230 Вольт. Но существуют и низковольтные на 12 Вольт, которые требуют подключения через трансформатор для соответствующего типа ламп.
Галогенка светит ярче чем обычная, примерно на 30%, а мощность потребляет ту же самую. Это достигается за счет того, что внутри нее содержится смесь инертных газов.
Кроме того, в процессе работы частички элементов вольфрама возвращаются обратно на нить накаливания. В обычной лампе происходит постепенное испарение с течением времени и оседание этих частиц на колбе. Лампочка тускнеет и работает вдвое меньше, чем галогенная.
Люмены

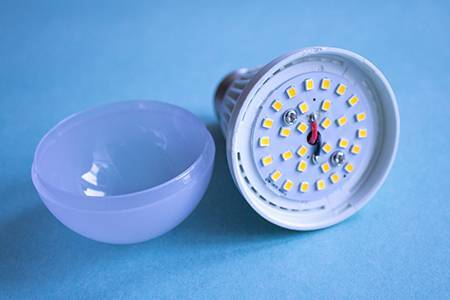

На упаковке светодиодных изделий производители часто указывают освещенность в люменах и какой обычной лампочке это соответствует. Как правильно понимать такие надписи?
Лампы накаливания мощностью в 100Вт выдают минимум 1200 – 1300 люмен. Если на упаковке пишут, что лампочка мощностью 10Вт выдает больше 700 Лм и при этом является аналогом простой 100 ватной, то это явный признак обмана.
Изучите таблицу соответствия различных типов ламп с их мощностями и выдаваемыми люменами, и сверяйтесь с заявленными данными от производителей.
Если идут не стыковки, просто не покупайте. Если близко к указанным параметрам, то и лампа должна быть качественной.
