Какие бывают типы цоколей
Существует большое многообразие типов цоколей ламп, которые сегодня применяются в тех или иных областях. В связи с этим имеется их классификация, согласно которой все типы можно поделить на несколько групп. При этом в повседневной жизни мы чаще всего сталкиваемся только с двумя из них: резьбовыми и штырьковыми. Рассмотрим подробнее каждый из этих двух типов.
Резьбовой цоколь
Традиционным принято считать резьбовой цоколь, или по-другому – винтовой. Его маркируют латинской буквой Е. Такой тип цоколя широко применяется во многих видах ламп, включая большинство бытовых. После буквы обязательно должно идти число, которое означает диаметр резьбового соединения. В бытовых лампочках используется два размера резьбового соединения – Е14 и Е27. Для более мощных ламп, например, уличного освещения существуют цоколи Е40.
Размеры резьбовых цоколей
Резьбовой тип цоколя мы привыкли видеть практически во всех домашних осветительных приборах. Большинство современных ламп снабжены именно такой конструкцией соединения. Она считается наиболее удобной для широкого потребления. Размеры резьбовых соединение для ламп не изменялись несколько десятков лет, поэтому даже современная светодиодная лампочка, которую вы приобрели сегодня, вполне может быть ввинчена в старинную раритетную люстру 30 – 40-х годов прошлого века
Это очень важно для тех, кто увлекается возрождением старинных вещей
В США и Канаде размеры цоколей не совпадают с европейскими. Это обусловлено тем, что там напряжение в сети 110 В. Поэтому, во избежание случайного вкручивания европейских лампочек, диаметр у них: Е12, Е17, Е26 и Е39.
Штырьковый цоколь
Это тоже достаточно популярный цоколь, который с успехом используется в различных видах ламп. Представляет собой он два металлических штырька, которые играют одновременно роль электрических контактов. Удержание лампы в патроне осуществляется этими штырьками, так как они вставляются в патрон достаточно плотно. Штырьки могут быть различными по диаметру и расстоянию между ними. Отсюда и маркировка буквой G, которая и означает, что это штырьковый цоколь, а число после нее определяет промежуток между двумя штырьками. Например, цоколи G4, G9 или G13.
Штырьковые цоколи
Данный вид цоколей встречается практически у всех типов ламп: накаливания, люминесцентные, галогенные, светодиодные.
Помимо традиционных, перечисленных выше, существует еще несколько более редких типов цоколей, которые менее популярны, но, тем не менее, применяются в некоторых видах ламп.
- Цоколи, имеющие утопленный контакт (R). Они используются, в основном, в приборах с высокой интенсивностью работы, которые питаются от переменного тока.
- Штифтовые цоколи (В) дают возможность максимально удобно и быстро заменить лампочку в патроне благодаря тому, что их боковые контакты несимметричны. По сути это усовершенствованный аналог резьбового типа цоколя.
- Одноштырьковые (F), которые бывают трех различных подвидов: цилиндрические, с рифленой поверхностью и особой формы.
- Софитные цоколи (S) применяются в светильниках различных отелей и осветительных приборах автомобилей. Их отличает своеобразное двустороннее симметричное расположение контактов.
- Фиксирующие (P) цоколи применяются в специальных мощных прожекторах и фонарях.
- Телефонными (Т) цоколями оснащают лампочки для различных пультов управления, той или иной подсветки, сигнальные лампы, вмонтированные в щитки автоматики.
Так выглядит софитная лампа
Зачастую, имеющаяся на цоколе, маркировка лампы состоит из нескольких букв. Вторая буква чаще всего означает подвид данного осветительного прибора:
- V – цоколь, имеющий конический конец.
- U – энергосберегающая люминесцентная.
- A – автомобильная лампочка.
Различные типы цоколей бытовых ламп
Цоколи светодиодных ламп
Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.
Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.
Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.
Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.
В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.
В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.
В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:
- Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
- Трансформаторы от галогенных ламп не подходят для питания светодиодных.
- Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
- При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.
Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.
Умные цоколи
Вещи, которые когда-то казались чем-то подобным волшебству, постепенно внедряются в нашу жизнь. Один из ярких примеров – это умный цоколь.
Его конструкция содержит непосредственно основание цоколя, как правило, с резьбовым соединением для подключения к электрической сети. В верхней части расположен патрон, в который устанавливается светодиодная лампа освещения. Таким образом, лампа имеет как бы два цоколя – родной и умный.
Особенность данного цоколя – наличие электронной схемы управления, для сохранения её работоспособности и защиты от перегрева, такие лампы имеют ограничение по мощности не более 60 Вт.
Умный цоколь
Управляется такой цоколь как с обычного выключателя путем переключения клавиш, так и со смартфона по связи Bluetooth. Единственный нюанс, что для управления цоколем на расстоянии со смартфона необходимо, чтобы положение стационарного выключателя всегда было в положении «включено». При его отключенном положении связь со смартфоном теряется.
При выборе умного цоколя обратите внимание на версию вашей операционной системы, она должна поддерживать специальное приложение, с помощью которого выполняются следующие команды:
- Включить/отключить лампу
- Задать расписание для включения/отключения лампы в нужное время и день недели.
- Таймер. Включает/отключает лампу через заданный промежуток времени.
- Функция «я дома». Включает лампу при вашем приближении и отключает при отдалении.
В зависимости от завода – изготовителя умного цоколя ряд функций может быть дополнен.
Несмотря на удобность системы, она имеет ряд минусов:
- Итоговая стоимость, которая складывается из:
- цена светодиодной лампы 60 Вт, равнозначной по яркости стандартной лампе накаливания 100 Вт. Разница в цене увеличивается в 5-10 раз.
- Цена непосредственно умного цоколя (от тысячи рублей и выше).
Таким образом, для установки умного цоколя в одной точке потребуются значительные затраты. При установке умного цоколя в люстре стоимость зависит от количества ламп в ней.
- Необходимость постоянного включения связи Bluetooth.
- Сохранение работоспособности только при наличии постоянного напряжения электрической сети.
- Отсутствует сигнал о перегоревшей лампе.
- Отсутствие возможности управлять одновременно группой ламп.
- Масштабная конструкция удлиняет лампу, как следствие лампа длиннее плафона.
Умный цоколь будет полезен для людей с ограниченными возможностями, в случае долгой поездки для имитации нахождения хозяев в квартире.
Раздел 3: Разновидности разъемов
Разъемы играют важную роль в подключении ламп к электрическим сетям. Они обеспечивают надежное соединение между лампой и источником питания, позволяя электрическому току протекать и освещать помещение. Существует множество различных разъемов, каждый из которых имеет свои особенности и применение.
Одной из наиболее распространенных разновидностей разъемов является базовый разъем, или цоколь. Он представляет собой стандартный набор контактов и подключается прямо к лампе. В зависимости от типа лампы, существуют разные виды цоколей. Например, цоколь E27 используется для обычных ламп накаливания, а цоколь GU10 применяется для галогенных ламп с патроном.
Еще одним типом разъемов являются разъемы соединительного типа, которые позволяют подключать лампу к источнику питания с помощью кабеля или провода. Такие разъемы обычно имеют две части: разъем на лампе и разъем на кабеле. Они соединяются между собой, обеспечивая электрическую связь.
Также существуют разъемы-адаптеры, которые позволяют подключать лампы с одним цоколем к разъемам с другими типами цоколей. Это удобно, если у вас есть лампа с редким или специфическим цоколем, который трудно найти. Разъемы-адаптеры позволяют вам использовать лампу, которая иначе была бы бесполезной.
В общем, существует множество различных разновидностей разъемов для подключения ламп. Выбор разъема зависит от типа лампы, удобства его использования и доступности на рынке
Независимо от выбранного разъема, важно убедиться в его надежности и соответствии электробезопасности
Винтовые разъемы
Винтовые разъемы – это разновидность разъемов, использующихся для соединения проводов и контактов. Они представляют собой разъемы с винтовыми зажимами, при помощи которых провод может быть надежно закреплен. Такие разъемы широко используются в электротехнике и электронике.
Главное преимущество винтовых разъемов – простота и удобство монтажа. Для закрепления провода достаточно приложить его к винту, затянуть гайку и получить надежное соединение. Такая конструкция позволяет быстро и легко подключать и отключать провода, не требуя специальных инструментов.
Винтовые разъемы могут быть односторонними и двухсторонними. В односторонних разъемах провод может быть подключен только с одной стороны, а двухсторонние разъемы позволяют подключать провода с обеих сторон. Это позволяет сократить количество разъемов и облегчить установку и монтаж.
Винтовые разъемы используются для подключения различных типов проводов, в том числе одиночных и многожильных проводов, а также для соединения проводов разного диаметра. Размер визуально контролируется с помощью компонента, нанесенного на поверхность разъема. Это позволяет выбрать подходящий размер для определенного провода и надежно закрепить его в разъеме.
Винтовые разъемы обладают надежным контактом и хорошим контактным сопротивлением. Они также могут устойчиво работать при высоких температурах и подвержены меньшему влиянию вибраций и ударов. Благодаря своим преимуществам винтовые разъемы широко применяются в различных отраслях, включая энергетику, светотехнику, промышленность и бытовую технику.
Список цоколей и их описание
Кроме вида ламп чтобы подобрать правильный тип, необходимо разбираться и в том, какие бывают цоколи. Поэтому необходимо рассмотреть каждый вид подробнее. Ещё кроме ламп для домашнего использования существуют и те, что имеют узкую направленность назначения. Например, цоколи типа W, которые подходят для установки в личное авто. Они также будут описаны ниже.
Резьбовые цоколи ламп
Обозначаются буквой E и являются самыми распространёнными, среди остальных видов. С изобретением лампы как источника освещения встал вопрос о том как продлить срок службы осветительного прибора, ведь сама лампа перегорает. Так, был изготовлен первый цоколь класса Е, который открыл Томас Эдисон. На сегодняшний день этот тип цоколей не устарел и не потерял своей уникальности. Он часто применяется в самых разных типах ламп как стандартный.
Штифтовые
Этот тип обозначается буквой B, является логическим продолжением предыдущего класса, его модернизированной моделью. Их создатели ставили перед собой цель сделать устройство более компактным и удобным, с той же мощностью, но при уменьшенном энергопотреблении. Их характерной особенностью являются боковые контакты, расположенные не симметрично. Это сделано для более строгого закрепления в нужном положении. Такая технология очень часто применяется в автомобильных огнях дальнего или ближнего освещения.
Штырьковые
Обозначается этот тип цоколей буквой G и используется для галогеновых и люминесцентных ламп. Спектр их применения достаточно широк, но основное их достоинство — это то, что такой тип подключения позволяет экономить электроэнергию, за счёт особой конструкции. Однако у неё есть и недостатки. Это то что при работе данных источников света используется ртуть.
Цоколи ламп с утопленным контактом
Особый вид цоколей применяется в лампах с очень высокой мощностью, например, галогенных. Обозначается он буквой R, рядом стоит цифра 118 или 78. Она обозначает длину лампы в миллиметрах. Такие лампы имеют продолговатый вид, трубчатые почти ничего не весят. Для их подключения используют сеть в 50 Гц, и 220 В.
Цоколь для ламп софитовый штырьковый
Этот цоколь обозначается буквой S и обычно используется для слабого освещения таких небольших помещений, как ванная комната, или же в качестве подсветки разных зеркальных поверхностей. Рядом с буквой обычно стоит цифра 6, 7, и другие. Они обозначают диаметр корпуса лампы. Такие цоколи могут быть установлены с двух сторон одновременно. Например, в случае с лампой трубчатого вида или галогенную.
Цоколь ламповый фокусирующий
Этот тип источников освещения вида накаливания имеет сходную конструкцию с предыдущим. Однако, отличается наличием дополнительной рассеивающей функцией. Этот тип обозначается буквой P и устанавливается в светильники где важна дальность рассеивания луча. Часто их применяют в прожекторах или навигационных огнях. Имеют высокое энергопотребление и высокую мощность.
Цоколь кабельный
Иногда используется нестандартный вид цоколей. Например, такое часто практикуют в проекционных лампах. Обозначается он буквой K.
Цоколь для ламп телефонный
Они обозначаются буквой Т. Этот вид цоколей отличается узкой специализацией. Применяют их обычно в салонах автомобиля для подсветки. Они имеют малую мощность и размер.
Цоколь для ламп формы W
Как и предыдущий вариант их зачастую используют владельцы личного автотранспорта, например, как осветители для указателей поворота. Обозначаются буквой W и имеют сходную внутреннюю конструкцию. Обладают невысокой мощностью и низким потреблением электроэнергии.
Резьбовые цоколи E
Самое широкое распространение получили резьбовые цоколи E, которые используются в большинстве осветительных бытовых и промышленных приборов. Цоколь имеет металлический корпус с винтовой резьбой, который отлично фиксирует лампу в патроне. Контактная группа удобно разнесена с точки зрения электрической безопасности: центральный контакт в глубине патрона и боковой контакт на металлической резьбе. Вкручивание обеспечивает отличное прилегание контактной группы, что обеспечивает минимальное переходное сопротивление, воздействующее на разогрев контактов и падение мощности осветителя.
К неудобствам такого цоколя можно отнести необходимость вкручивание на несколько витков, что в ограниченном пространстве крайне неудобно. К тому же точное позиционирование осветительного элемента невозможно, поэтому лампы с цоколем E предназначены для рассеянного освещения.
Конструкционные особенности таких ламп не ограничивают применение по напряжению, поэтому с таким цоколем можно встретить лампы на 12, 24, 36, 42, 110 и 220 В. Причем формат цоколей для обеспечений электрической безопасности у всех этих ламп разный, так лампы E17 и E26 предназначены для сети 110 В, а их аналоги E14 и E27 — для сети 220 В.
Можно встретить целый модельный ряд ламп с винтовыми цоколями:
- E5 – микроцоколь с диаметром всего 5 мм и с техническим названием LES.
- E10 и E12 – миниатюрные цоколи с диаметрами соответственно 10 и 12 мм и с техническим названием MES.
- E14 – «Миньон» или SES с диаметром 14 мм. Их можно встретить в торшерах с лампами в виде свечей или шаров.
- E17 – малый цоколь (SES диаметром 17 мм)на 110 В с назначением в торшерах, бра и многоэлементных люстрах, где важна минимальная форма осветительного элемента.
- E26 – средний цоколь (ES диаметром 26 мм) на 110 В. Используется в большинстве осветительных приборов американского или японского производства.
- E27 – средний цоколь (ES) с диаметром 27 мм для 220 В. Используется в большинстве осветительных приборов европейского и отечественного производства.
- E40 — большой цоколь с диаметром 40 мм. Применим в осветительных приборах повышенной мощности промышленного назначения.
Лампочки с цоколем E в основном применяются для освещения, поэтому их модернизация по экономичности не останавливается, из-за чего в продаже есть не только классические лампы накаливания, а и энергосберегающие с led-элементами или ртутной трубкой с разрядником. Достаточно большой размер цоколя позволили в нем расположить блок управления питания энергосберегающих ламп.
Как выбрать лампу E14
Лампочек на рынке с типом цоколя E14 достаточно много. Чтобы выбрать правильный вариант, необходимо учитывать:
- Мощность. Кроме традиционных измерений, многие производители указывают еще и площадь, на которую рассчитана лампочка.
- Габариты, форма. От них зависит не только практичность, но и стоимость и декоративная составляющая.
- Компания-производитель. Лучше довериться известным компаниям, у продукции которых есть репутация надежности.
- Требования к напряжению в сети. Если сеть дома не соответствует параметрам лампочки, то это плохо повлияет на ее эффективность и долговечность.
- Целостность. Перед покупкой изделие обязательно следует вынуть из коробки, осмотреть на наличие царапин, сколов, других повреждений.
Цоколи ламп — типы, размеры, маркировка
Встречается практически в любой квартире. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Они применяются для освещения дорог.

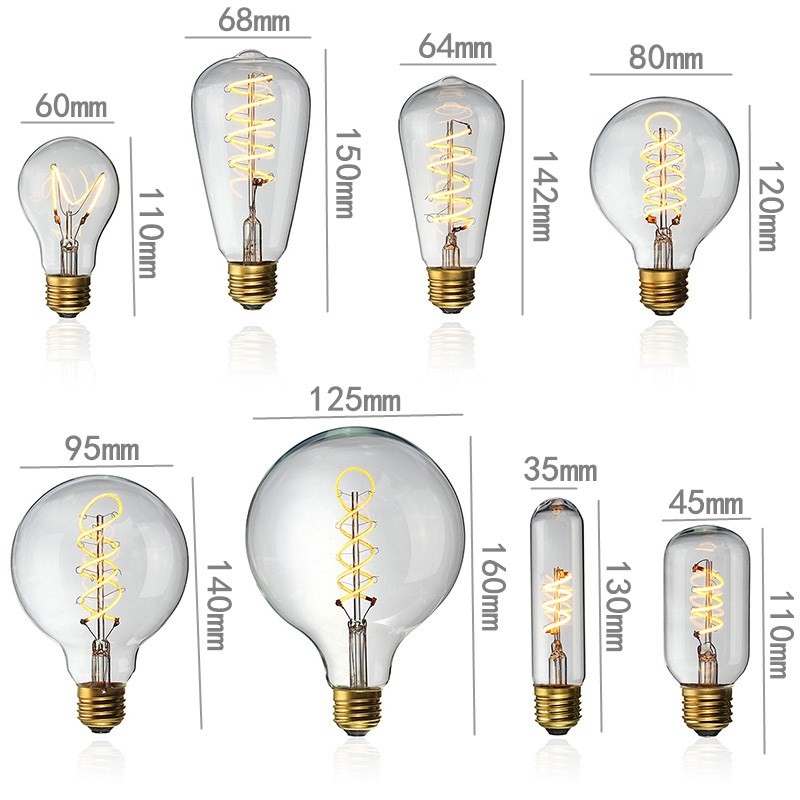

Они уже не содержат опасных для здоровья веществ — например, свинца — и представлены в различных формах и модификациях: Свечеобразные лампы хорошо подходят для декоративного освещения в нестандартных люстрах и торшерах. Колбы могут быть как прозрачные, так и матовые для большего рассеивания света и создания мягких теней. Покрытие высокого качества обеспечивает приятный свет и хороший внешний вид лампы. Необычные лампы в виде «свечи на ветру» пожалуй, самые оригинальные — и это при том, что они подходят к любой люстре. Они выполнены в нескольких модификациях: с прозрачной, матовой и «золотой» колбой. Компания Osram производит лампы «мерцающий огонь» со специальной вставкой внутри основной колбы. Базовые лампы «шарик» универсальны в применении — модели с прозрачной колбой излучают яркий свет, с матовой — более мягкий. Лампа шарик с зеркальным куполом производства компании General Electric дополняют основное освещение направленным светом для создания акцентного освещения. Зеркальные лампы накаливания излучают направленный свет и широко используются в торговой сфере витрины и торговые залы , музейном деле витрины и выставочные залы , для освещения арт-объектов и интерьера. Зеркальные лампы накаливания PAR38 выпускает компания Osram.
Цоколь — это часть лампы освещения предназначенная для ее крепления в патроне и подведения к лампе электрического тока. В данной статье мы рассмотрим все основные типы цоколей ламп освещения. Маркировка цоколей Каждый тип цоколя имеет свою буквенно-цифровую маркировку которая расшифровывается следующим образом для примера возьмем цоколь R7s : Как видно на схеме выше, первая заглавная буква обозначает тип цоколя, следующая за ней цифра — это его диаметр, либо расстояние между контактными штырьками указанные в миллиметрах, после цифровой маркировки в некоторых случаях может идти одна строчная буква указывающая на количество контактов цоколя. Рассмотрим основные типы цоколей подробнее. Резьбовые цоколи типа Е Резьбовые цоколи являются самым распространенным видом цоколей, они встречаются почти во всех типах ламп, от ламп накаливания до светодиодных ламп.

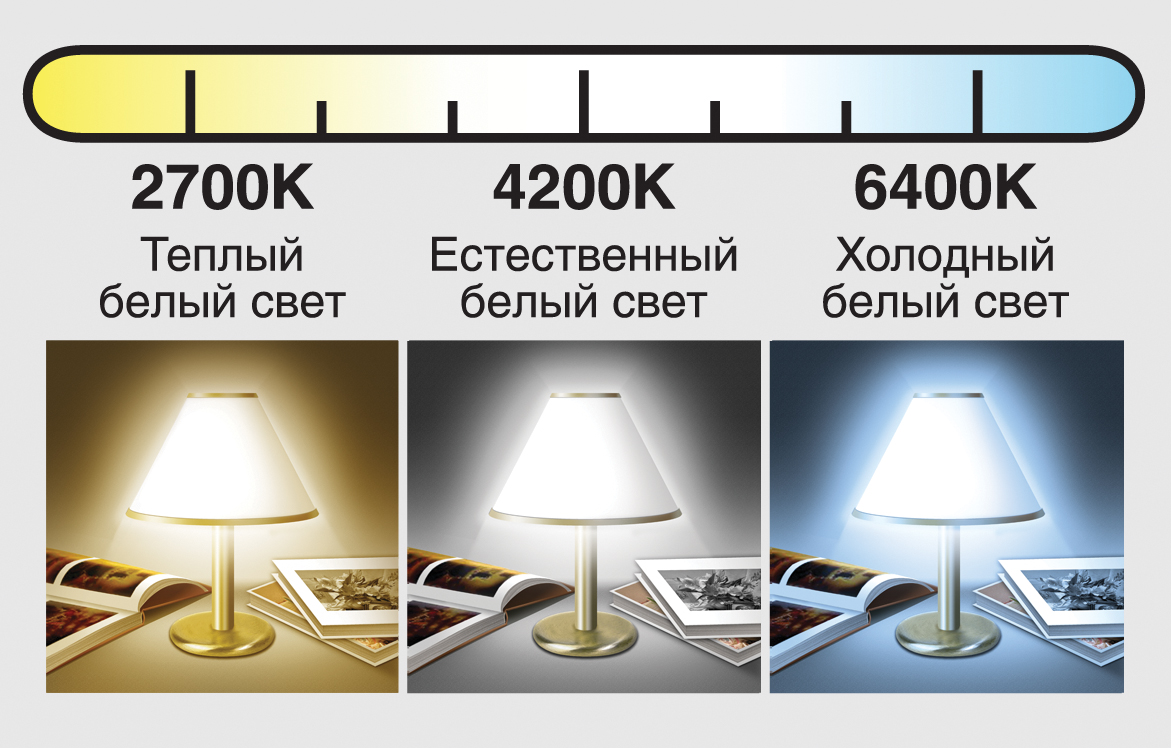

Цветовая температура
Ни для кого не секрет, что свет, который производят лампочки, может быть разных оттенков. Цветовая температура измеряется по шкале Кельвина (К) в градусах. Обычные бытовые лампы с белым светом имеют три цветовых температуры:
- Теплый белый < 3300 К
- Нейтральный (естественный, дневной) белый 3300 — 5000 К
- Холодный белый > 5000 К
Часто на упаковке лампочки тон света отмечен на шкале и может быть, например, между теплым и нейтральным.
Самым уютным делает интерьер теплый свет, он подходит для гостиных и спален, где хочется расслабиться. Он также ассоциируется у нас с предзакатным небом. Нейтральный свет подойдет для таких помещений, как ванная, кабинет и кухня
Он максимально реалистично передает цвета, что важно при нанесении макияжа, и не утомляет глаза при работе или чтении. Освещение над рабочими поверхностями на кухне, свет в туалете, ванной и коридоре может быть ближе к холодному, тогда он будет придавать вам энергии
Самые холодные оттенки редко используются дома, поскольку создают неприятную многим атмосферу сумерек и стерильности.
Цветовая температура лампочек меняет восприятие цветов в вашем интерьере, так что стены, мебель и декор могут выглядеть по-разному. Иногда какой-то тон света, даже приятный для глаз, может ломать дизайнерскую задумку, поэтому выбор лампочек для интерьера так важен и требует знаний или экспериментов.
https://youtube.com/watch?v=WIK6AWBO9uA
Фоторафии: homebastis.com, willowwalkhomes.com, easysen.com, whichledlight.com, superiorlighting.com
электричество, освещение, лампочки
Примеры и расшифровка:
- HB1 и HB2 – двухнитевые фары;
- HB3 и HB4 – однонитевые, при этом НВ3 обеспечивают только дальний свет, а HB4 – ближний;
- D1R и D1S – принадлежат к первому поколению газоразрядных ламп, объединенных с модулем зажигания;
- S – лампа прожекторной (линзовой) оптики;
- R – лампа рефлекторной (отражающей) схемы;
- D2R и D2S – газоразрядные лампы второго поколения (R – лампа для рефлекторной оптической схемы, S – для прожекторной).
Если вышеизложенное не облегчило, а лишь усложнило вашу жизнь и вы так и не поняли, как расшифровать маркировку ламп, рекомендую доверить это специалистам или же подобрать лампочку согласно руководства по эксплуатации к вашему авто. Как вариант можете просто взять неисправную лампочку и отправиться с ней в автомагазин, где вам помогут и дадут точно такую же только рабочую лампу.
Текст принадлежит: Фара Инфо.
С развитием автомобильной индустрии и постоянным обновлением модельного ряда машин появляются новые виды и типы автомобильных ламп.На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.
В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква:s — один контактd — два контактаt — три контактаq — четыре контакта
p — пять контактовТипы цоколей автомобильных ламп.
А – лампа автомобильная. АМН – лампа автомобильная миниатюрная. АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа. Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой.
Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта. R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт. SV (С) – софитная лампа (с двух сторон расположен цоколь).
Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других. BAY – штифтовая лампа, в которой один из штифтов смещен по высоте. BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт. Обозначение ламп не по цоколю.
Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).
Обозначение ламп по свету свечения. Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы.
Лампы и цоколи:
— лампа Н1 цоколь P14,5s— лампа Н2 цоколь Х511— лампа H3 цоколь PK22s— лампа H4 цоколь P43t— лампа Н7 цоколь PX26d— лампа Н11 цоколь PGJ19-2— лампа H8 цоколь PGJ19-1— лампа H9 цоколь PGJ19-5— лампа H12 цоколь PZ20d— лампа H10 цоколь PY20d— лампа HB3 цоколь P20d— лампа НВ4 цоколь P22d— лампа D1S цоколь PK32d-2— лампа D1R цоколь PK32d-3— лампа D2S цоколь P32d-2— лампа D2R цоколь P32d-3— лампа PY21W цоколь BAU15s— лампа P21W цоколь BA15s— лампа P21/4W цоколь BAZ15d— лампа P21/5W цоколь BAY15s— лампа R5W цоколь BA15s— лампа R10W цоколь BA15s— лампа T4W цоколь BA9s— лампа W5W цоколь W2.1×9.5d— лампа W3W цоколь W2.1×9.5d— лампа W2.3W цоколь W2x4.6d— лампа WY2.3W цоколь W2x4.6d— лампа WY5W цоколь W2.1×9.5d— лампа H6W цоколь BAX9s— лампа H21W цоколь BAY9s— лампа C5W цоколь SV8.5-8— лампа HB1 цоколь P29t— лампа HB5 цоколь PX29t— лампа WP21W цоколь WZ2.5x16d— лампа P27W цоколь WZ2.5x16d— лампа C21W цоколь SV8.5-8— лампа W21W цоколь W3x16d— лампа W21/5W цоколь W3x16q— лампа W16W цоколь W2.1×9.5d— лампа WP21W цоколь WY2.5x16d
— лампа PY27/7w цоколь WX2.5x16q
