Типы ламп по сфере использования
Описывать все возможные варианты ламп можно до бесконечности, поэтому мы рассмотрим только те, которые подлежат наиболее частой замене.
- В фарах чаще всего используются лампы H1, H2, H4, H7, H9, H11, H15, HB3, HB4, D1R, D2R и D2S.
- Для направленных огней используются P21W, W5W и R5W.
- На задние фонари устанавливают P21W, P21/5W.
- Для боковых фонарей подходят W5W, R5W.
- Для габаритных огней — W5W, R5W, P21/5W и C5W.
- На противотуманки устанавливают H3, H4, H11, а также H15.
Помимо сферы использования учитываются также и типы самих ламп, а точнее количество нитей накаливания, интенсивность свечения и прочие параметры.
Маркировка автомобильных ламп не по цоколям
Галогенный тип ламп относится к наиболее распространенному. Изделия такого плана могут изготавливаться с разными по размерам цоколями, но их маркировка всегда начинается с буквы «H» (галогенная лампа). Также могут встречаться цифровые обозначения. Они указывают на уникальность формы и цоколевой части автолампы. Например, противотуманная лампа маркируется как 9145.
Маркировка по цвету освещения
Если после первого символа маркировки проставлена буква Y, это значит, что колба автолампы оранжевого цвета. Например, лампа с пятнадцатимиллиметровым цоколем, оранжевой колбой будет обозначена следующей надписью – (PY21W).

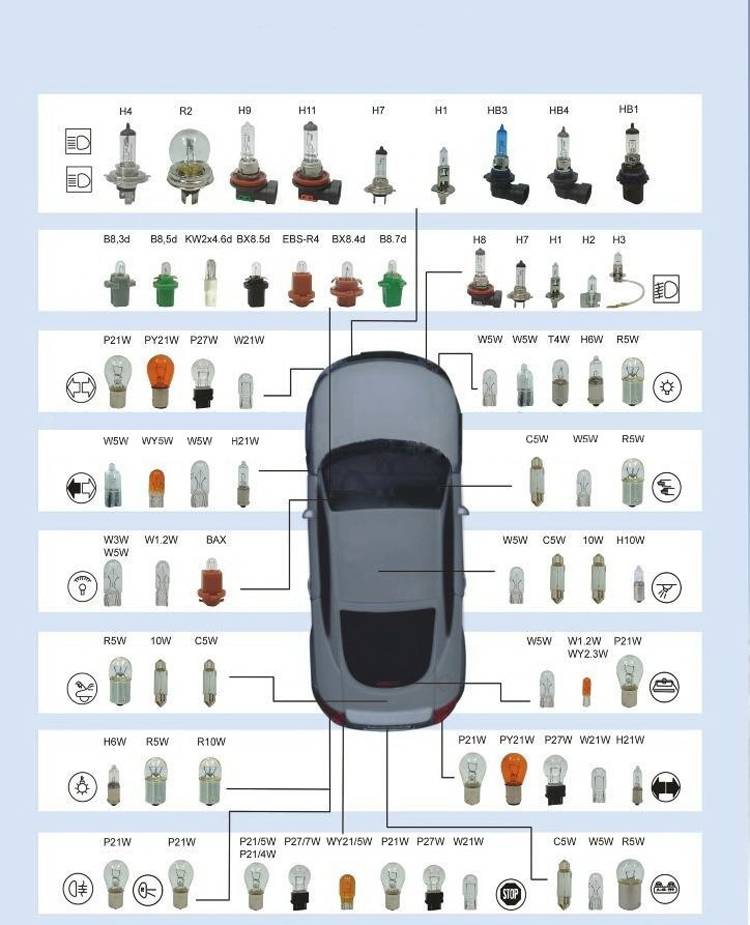

Дальше предоставляем рисунок, с помощью которого будет несложно сравнить вышеприведенные описания с формой автомобильной лампы плюс цоколь, чтобы знать, какой визуальный вид имеют изделия.
Краткие технические особенности
Цоколь лампы для авто — неотъемлемый элемент, который требуется для крепкой фиксации светильного аппарата в патроне устройства. Помимо всего, данная деталь обеспечивает беспрерывную подачу электроэнергии через свои контакты для подпитки светоприбора. Некоторые константные элементы предусматривают наличие газа, в результате неправильного подбора устройства может образоваться утечка.
Цоколи подразделяются по виду контактных приспособлений и могут быть:
- С лепестками
- Монолитными площадками
- Проволочными штырьками.
Цоколь как основание светильного аппарата предназначается для обеспечения надежной герметизации самой колбы и защиты от воздействия агрессивных внешних условий.
Если дело касается диодных приспособлений, то фиксирование лампочек для авто не обязательно. В остальных типах автоламп, таких как галогеновые, ксеноновые и аппараты с методом накаливания, обязательно должно присутствовать герметичное соединение.
Каждая модификация цокольного элемента обладает индивидуальным индексом, который может различаться как буквенной символикой, так и цифрами. Все значения сообщают определенные параметры изделия. Чтобы понять расшифровку видов автомобильных лампочек, следует изучить таблицу и списки определений.
Предназначение в краткой форме:
- Аппарат надежно удерживает светоприбор в патроне присоединительного типа.
- Является проводником электроэнергии, поступающей от источника до нитей накаливания.
- Обеспечивает герметизацию корпуса автолампы, защищающую устройство от влияния внешних факторов.
ВИДЕО: Основные виды цоколей
Классификация и виды
На момент существования СССР были зафиксированы в государственном регламенте 4 основные аббревиатуры лампочек для автотранспорта, которые производились на данной территории:
- АМН — сокращенное название автоламп с миниатюрными размерными параметрами.
- АКГ — обозначаются такие светоприборы на автомобили, как галогеновые изделия и кварцевые.
- АС — аббревиатура числится за софитной светотехникой;
- А — стандартный тип комплектации, предназначенный для автотранспорта.
Зачатую последующая цифирная символика, которая указывается после букв, свидетельствует об объеме мощности светотехники и серийном номере производителя. Однако данная маркировка может встречаться исключительно на автотранспортных световых устройствах отечественного изготовления. Одним из основных недостатков индексации считается отсутствие в коде определенного типа автомобильных ламп. Сегодня подобные шифры практически не используются.
Модификации оптики и патронов
На данный момент чаще всего в сфере автомобилестроения и реализации запчастей встречаются продукты с иными обозначениями. Обновленные правила создания символики положительно повлияли на образование уникального индекса, соответствующего стандартизированным нормативам ЕСЕ.
Чтобы было проще разобраться в товаре, каждый элемент обозначается следующей аббревиатурой:
- H — символ обозначает галогеновые светоприборы;
- W — продукт, в комплектацию которого входят компоненты, состоящие из стекла;
- R — галогенные лампы с цокольным составляющим и колбой, диаметр которых равен 15см;
- Y — сокращенное обозначение светового устройства для авто, в котором присутствует колба оранжевого оттенка;
- T — лампы на транспорт данной модификации имеют компактные размерные параметры.
Кроме того, существуют типы цоколей автомобильных ламп, отличающиеся индивидуальным количеством контактных элементов, которое варьируется в пределах от 1 до 5 единиц.
Разнообразие подразделений классификации можно определить по списку с картинками. Однако следует знать, что каждый вид изделия полностью зависит от технических характеристик крепления.
Индивидуальная классификация и маркировка
Помимо уже указанных аббревиатур устройств, предназначенных для освещения, аппараты обладают индивидуальной классификацией и маркировкой, которая создается на основе типа присоединительного патрона.
Каждый вид соединительной системы разработан таким образом, чтобы не было возможности вкручивать или вставлять лампы в патроны несоответствующей классификации.
Расшифровка маркировки автоламп
Как было сказано, маркировка показывает разные параметры. Также значение имеет положение букв или цифр в строке (в начале или в конце). Разберемся со значениями по категориям.
По типу цоколя
- P – фланцевый (в начале маркировки). Фланец жестко фиксирует лампочку в фаре, поэтому этот тип цоколя наиболее распространен в автомобилестроении. Световой поток не сбивается. Есть разные типы фланцевого соединения в зависимости от производителя.
- B – байонетный или штифтовой. Гладкий цоколь цилиндрической формы, по бокам которого выступают два металлических штифта для соединения с патроном. Положение штифтов показывают дополнительные обозначения: BA – штифты расположены симметрично;
- BAZ – смещение штифтов по радиусу и высоте;
- BAY – штифты на одной высоте, но смещены по радиусу.
- G – лампа со штырьковым цоколем. Контакты в виде штырьков выходят из цоколя или из самой колбы.
- W – безцокольная лампа.
Если обозначение стоит в начале маркировки, то это маловольтные лампочки со стеклянным цоколем. Применяются в габаритах и подсветке номеров.
- R – простая автолампа с диаметром цоколя 15 мм, колба – 19 мм.
- S или SV – софитная автолампа, имеющая два цоколя по бокам. Это небольшие лампочки с двумя контактами на концах. Используются для подсветки.
- T – миниатюрная автолампа.

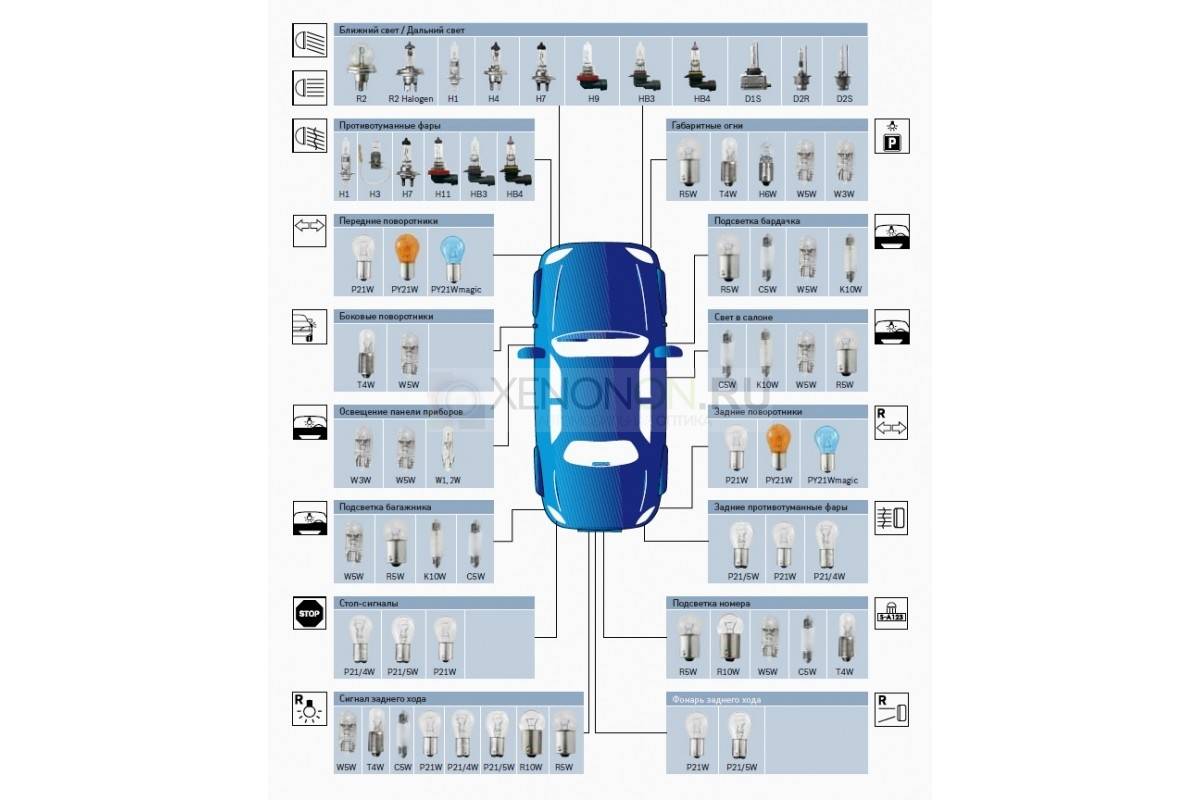

Типы автомобильных ламп и цоколи
По типу освещения (месту установки)
По этому параметру разные типы источников света можно разделить на несколько групп по сфере применения. Рассмотрим в таблице.
| Место применения на автомобиле | Тип автолампы | Тип цоколя |
| Головной свет и противотуманные фары | R2 | P45t |
| H1 | P14,5s | |
| H3 | PK22s | |
| H4 (ближний/дальний) | P43t | |
| H7 | PX26d | |
| H8 | PGJ19-1 | |
| H9 | PGJ19-5 | |
| H11 | PGJ19-2 | |
| H16 | PGJ19-3 | |
| H27W/1 | PG13 | |
| H27W/2 | PGJ13 | |
| HB3 | P20d | |
| HB4 | P22d | |
| HB5 | PX29t | |
| Ксеноновый головной свет | D1R | PK32d-3 |
| D1S | PK32d-2 | |
| D2R | P32d-3 | |
| D2S | P32d-2 | |
| D3S | PK32d-5 | |
| D4R | P32d-6 | |
| D4S | P32d-5 | |
| Сигналы поворотов, стоп-сигналы, задние фонари | P21/5W (P21/4W) | BAY15d |
| P21W | BA15s | |
| PY21W | BAU15s/19 | |
| Габаритные огни, боковые указатели поворотов, подсветка номерных знаков | W5W | W2.1×9.5d |
| T4W | BA9s/14 | |
| R5W | BA15s/19 | |
| H6W | PX26d | |
| Подсветка салона и багажника | 10W | SV8,5 T11x37 |
| C5W | SV8,5/8 | |
| R5W | BA15s/19 | |
| W5W | W2.1×9.5d |
По количеству контактов
В конце маркировки или в середине можно заметить строчные буквы после указания напряжения. Например: BA15s. В расшифровке означает, что это автолампа со штифтовым симметричным цоколем, номинальным напряжением 15 Вт и одним контактом. Литера «s» в этом случае указывает на один изолированный контакт от цоколя. Также есть:
- s – один;
- d – два;
- t – три;
- q – четыре;
- p – пять.
Галогенные
Галогенные лампы самые распространенные в автомобиле. Устанавливаются в основном в головные фары. Этот тип автоламп маркируется литерой «H». Есть различные варианты “галогеннок” под разные цоколи и с разной мощностью.
Галогенная лампа H4
Ксеноновые
Для ксенона соответствует обозначение D. Есть варианты DR (только для дальнего), DC (только для ближнего) и DCR (два режима). Высокая температура свечения и нагрев требует специального оборудования для установки таких фар, а также линз. Свет ксеноновых ламп изначально не сфокусирован.
Светодиодные
Для диодов используется аббревиатура LED. Это экономичные и одновременно мощные источники света для любого типа освещения. В последнее время завоевали большую популярность.
Светодиодные лампы
Накаливания
Лампа накаливания или Эдисона обозначается литерой «E», но ввиду своей ненадежности уже не применяется для автомобильного освещения. Внутри колбы вакуум и вольфрамовая нить. Имеет широкое применение в быту.
Стандартные галогеновые
Наиболее распространенные — модели в цоколе Н4 и Н7. Оптика имеет достаточную мощность свечения и оптимальный срок эксплуатации, 2 000 часов. Стандартные галогеновые лампы стоят от 250 руб. за шт.
Если изготовитель в машину установил галогеновую Н4, заменить штатную оптику можно только на аналогичную, светодиоды на такие модели устанавливаются только для поворотов.
Ообычная галогеновая лампа выдает световой поток теплого желтого, желто-белого света длиной до 40 метров. Цветовая температура не должна превышать 3 500 К, яркость 1500 Л.
Галогеновые в цоколе Н7 стандартно имеют мощность в 55 Вт и яркость от 1000 Л. Популярные модели:
- Philips Vision. Эмблема бренда говорит сама за себя. Фара обеспечивает мощный направленный луч длиной до 55 м, служит на 30 % дольше — 2 350 часов.
- MTF Light Стандарт Н7. Используется колба из кварцевого стекла, поглощает до 90 % УФ излучения, стойкая к вибрациям, имеет высокий срок эксплуатации.
- Osram «Оригинальная линия». Практически на все иномарки с четырехблоковыми фарами в качестве замены производители рекомендуют устанавливать лампы от Осрам. Линейка стандартных галогенок обеспечивает водителя ровным белым светом повышенной яркости.
С усиленным световым потоком
Лампы для фар автомобилей с улучшенной яркостью производятся всеми компаниями, которые специализируются на производстве автомобильной оптики. Яркость повышается за счет использования новых технологий:
- увеличение давления в колбе;
- использование тугоплавких нитей накаливания;
- установка колбы с уплотненными стенками.
Галогеновая лампа с увеличенным светопотоком используется как разновидность стандартной лампы для ближних огней. Наиболее востребованные модели в цоколе Н7:
- Philips H7 Racing Vision. Имеет увеличенную в 1,5 раза яркость за счет высокого давления инертного газа в колбе и переустановке нити накаливания. Фара ближнего света освещает дорогу на расстоянии до 60 метров, перед установкой рекомендуется проводить коррекцию оптики для снижения дальности луча.
- МТФ Light Argentum. Лампа остается самой недорогой в сегменте, от 200 руб., имеет увеличенную на 80 % яркость. Не требует дополнительной корректировки для снижения длины луча. Оптика дает мягкий теплый желтый свет, с хорошим освещением обочины.
- Осрам Night Breaker Laser. Для ближнего освещения бренд предлагает лампу с увеличенными характеристиками яркости и большей дальностью — до 65 метров. Модель дает белый свет за счет использования ксенона.
C увеличенным сроком эксплуатации
Лампа с большим ресурсом позволит водителю не тратить деньги на ежегодную замену оптики. Долгий срок эксплуатации возможен, если производитель модернизировал изготовление нити накаливания и использует тугоплавкие материалы. Самыми популярными в линейке остаются такие:
- Филипс «Длинный свет» LongLife EcoVision. Срок службы увеличен в 4 раза и составляет не менее 10 000 часов. Уплотненные стенки кварцевой колбы устойчивы к вибрациям, перепадам температуры.
- Osram Ultra Life. Для ближних фар модель самая перспективная. Лампа рассчитана на беспрерывную эксплуатацию в течение долгого времени. Средний рабочий срок 3,5 лет или 100 000 км пробега, имеют стильный дизайн и устанавливаются в прозрачные блоки.
C эффектом ксенона
Лампочка ближнего света с эффектом ксенона обеспечивает ровное ближнее освещение дороги и дает белый спектр. При производстве колба покрывается синим или голубым материалом, который убирает желтизну луча стандартной длины до 50 м. Самые востребованные модели:
- Philips WhiteVision. Использована технология нанопокрытия колбы, которая дает свет высокой контрастности. При освещении дороги обеспечивается четкий контур светового пятна с неразмытым краем. Лампы хорошо работают во время тумана, не требуют дополнительной корректировки. Продаются парами, рекомендуется проводить замену одновременно на обеих фарах ближнего света.
- Галогеновая оптика линейки Osram Cool Blue Intense дает идентичный ксеноновому белый свет, максимально приближенный к дневному. Цветовая температура 4200 К, что считается высоким параметром для оптики дневного огня, лампу чаще устанавливают как дальний свет. Преимущества модели – нет ослепления водителей встречного транспорта. Из недостатков владельцы отмечают срок эксплуатации ниже заявленного.
- IPF Xenon White. Галогеновая оптика с эффектом ксеноновой форы от японского производителя подходит для установки на ближний и дальний свет. Имеет улучшенные в 2 раза показатели яркости при стандартной мощности в 55 В. Остается лучшим образцом по продолжительности эксплуатации.

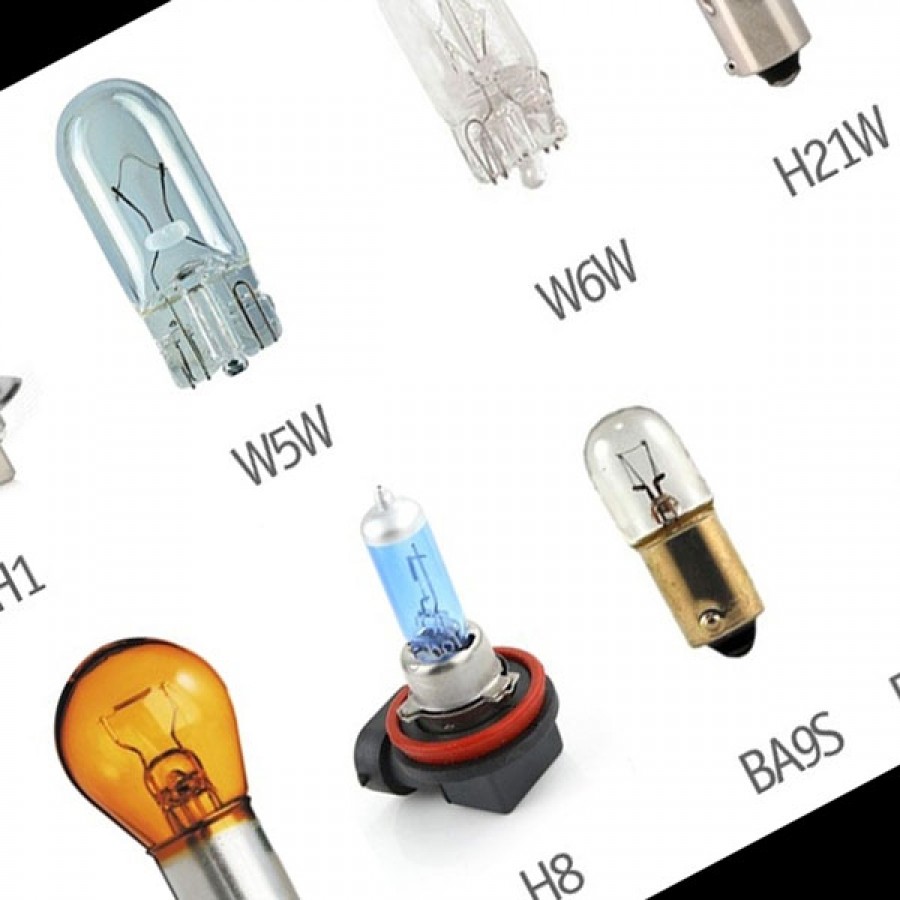

Типы цоколей автомобильных ламп с картинками
С развитием автомобильной индустрии и постоянным обновлением модельного ряда машин появляются новые виды и типы автомобильных ламп. В интернете представлено много описаний с картинками цоколей и самих автоламп, при этом везде встречаются ошибки и неточности (многие интернет-ресурсы копируют неверные данные с одних и тех же источников). Даже специалисту легко запутаться во всех разновидностях и типах цоколей автоламп. Давайте еще раз разберемся самостоятельно с цоколями автомобильных ламп – список с картинками представлен ниже. Мы также будем регулярно вносить в наш список/таблицу новые фото и описание цоколей автоламп.
В целом различные виды автомобильных ламп разделяют между собой индивидуальной маркировкой (кодом), существует несколько систем маркировок – Европейская, Американская, Азиатская. В России в основном используют Европейскую маркировку автомобильных ламп (ECE). Кодировка автомобильных ламп – это свои отдельные обозначения (на картинке справа) и мы о ней рассказали в отдельной статье.
Знать маркировку требуемой автомобильной лампы бывает недостаточно, необходимо также знать и тип цоколя, используемый в данной лампе. Некоторые автолампы имеют одинаковую маркировку, но разные цоколя! С учетом общей путаницы в маркировках, знать тип цоколя нужной автомобильной лампы становится просто необходимым! Далее приведена таблица с фото основных цоколей лампочек, расшифровка маркировки цоколей представлена внизу таблицы.
Цоколь W2.1×9.5d применим для автоламп типа W2W, W3W, W5W, WY5W, W10W, W16W.
BA7s
Цоколь BA7s применим для автомобильных ламп типа T2W и T3W.
Цоколь BA9s применим для автомобильных ламп типа T4W.
Цоколь BAX9s применим для автомобильных ламп типа H6W.
BAY9s
Цоколь BAY9s применим для автомобильных ламп типа H21W.
Цоколь W2x4.6d применим для автомобильных ламп типа W1.2W.
B8.3d
Цоколь B8.3d применим для автомобильных ламп типа BAX10S.
B8.5d
Цоколь B8.5d применим для автомобильных ламп типа BAX10D.
B8.0-12
Цоколь B8.0-12 применим для автомобильных ламп типа EBSR.
G4
Цоколь G4 применим для автоламп с напряжением 12V и мощностью 5W.
Цоколь BA15s применим для автомобильных ламп типа P21W, R5W, R10W и R21W.
BAU15s
Цоколь BAU15s применим для автомобильных ламп типа PY21W и RY21W.
BA15d
Цоколь BA15d применим для автомобильных ламп типа R5W 24V.
BAY15d
Цоколь BAY15d применим для автомобильных ламп типа P21/5W.
BAZ15d
Цоколь BAZ15d применим для автомобильных ламп типа P21/4W.
Цоколь W2.5x16q применим для автомобильных ламп типа P27/7W.
Цоколь W3x16d применим для автомобильных ламп типа W21W.
W3x16q
Цоколь W3x16q применим для автомобильных ламп типа W21/5W.
BA20s
Цоколь BA20s на современных автомобилях не встречается.
BA20d
Цоколь BA20d на современных автомобилях не встречается.
SV7
Цоколь SV7 применим для автомобильных ламп типа C3W.
Цоколь SV8.5 применим для автомобильных ламп типа C5W и C10W.
E10
Винтовой цоколь E10 применим в лампах для мото и спец. техники.
PX13.5s
Цоколь PX13.5s применим для автомобильных ламп типа HS2 и HS3.
X511
Цоколь X511 применим для автомобильных ламп типа H2.
P14.5s
Цоколь P14.5s применим для автомобильных ламп типа H1.
PK22s
Цоколь PK22s применим для автомобильных ламп типа H3.
PX26d
Цоколь PX26d применим для автомобильных ламп типа H7.
P43t
Цоколь P43t применим для автомобильных ламп типа H4.
PX43t
Цоколь PX43t применим для автомобильных ламп типа HS1.
PGJ19
Цоколь PGJ19 применим для автомобильных ламп типа H8, H9, H11, H16.
PGJ13
Цоколь PGJ13 применим для автомобильных ламп типа H27W2.
PG13
Цоколь PG13 применим для автомобильных ламп типа H27W1.
P20d
Цоколь P20d применим для автомобильных ламп типа HB3.
P22d
Цоколь P22d применим для автомобильных ламп типа HB4.
P29t
Цоколь P29t применим для автомобильных ламп типа HB1, HB2 и HB5.
P45t
Цоколь P45t применим для автомобильных ламп типа R2.
P26s
Цоколь P26s применим для автомобильных ламп типа S3.
Цоколь P32d-2 применим для автомобильных ламп типа D2S.
Цоколь P32d-3 применим для автомобильных ламп типа D2R.
Подробнее о каждом виде
Каждый вид ламп имеет свой ресурс, и время от времени требует замены. Для этого нужно снять перегоревшую лампу, зайти с ней в магазин, где помогут подобрать аналогичную лампу. При выборе лампы в интернет магазине помощь сама не придёт. Для корректного выбора необходимо изучить тип перегоревшей лампы, и вид цоколя. Вся эта информация указывается на цоколе лампы. Лампы впереди автомобиля применяются в:
- фарах дальнего или ближнего света;
- противотуманных фарах;
- указателях поворотов;
- габаритных огнях.
В зависимости от производителя автомобиля в передних фарах используются лампы: H1, H3, H4, H7, H11, H9, D2S, D1S, D2R, D1R, HB3, HB4. Расшифровка:
- H – Галогеновая лампа
- D – ксенонавая лампа
- S- для линзованной фары
- R–для рефлекторной фары
- HB – обозначение галогеновых ламп по американским стандартам
- Цифра – типоразмер лампы.
Для противотуманных фар применяются лампы: HB3, HB4, H1, H3, H7, H8, H11. Расшифровка
- H- Галогеновая лампа
- HB – обозначение галогеновых ламп по американским стандартам
- Цифра – типоразмер лампы.
Для габаритных огней применяются лампы: W3W, W5W, T4W, R5W, H6W. Расшифровка:
- W перед цифрой – у лампы стеклянный цоколь
- T перед цифрой – миниатюрная цокольная лампа (обычно светодиодная)
- R пред цифрой – цоколь лампы диаметром 15 мм, а диаметр лампы не превышает 2см
- H перед цифрой – галогеновая лампа
- Сочетание цифры и буквы W – мощность лампы в ваттах
Для указателей поворота применяются лампы: W21W, P21W, PY21W, H21W, W5W, WY5W, W16W. Расшифровка:
- W перед цифрой – у лампы стеклянный цоколь
- P пред цифрой – цоколь лампы диаметром 15 мм, а диаметр лампы не превышает 2,5 см
- Y перед цифрой – оранжевый цвет лампы
- H перед цифрой – галогеновая лампа
- Сочетание цифр и буквы W после цифр– мощность лампы в ваттах
Лампы задних фар автомобиля имеют аналогичную расшифровку, за исключением ламп задних противотуманных фонарей. Как правило в них устанавливаются лампы мощностью 21 ватт с исполнением цоколя W или P. Лампы мощностью 5 ватт с цоколем W, T, R, C применяются для освещения салона автомобиля. С- означает, что стеклянная колба находится между двумя цоколями.
Пример: надпись на цоколе лампы, установленной в передней фаре “SVS H4 12V 60/55W P43T 5000K” означает:
- Производитель SVS
- типоразмер H4
- для работы при напряжении бортовой сети 12 вольт
- мощностью 60 ватт на дальнем и 55 ватт на ближнем свете
- P43T –типоразмер цоколя
- 5000К – температура светового потока.
С развитием светодиодных технологий появилось большое количество светодиодных ламп, которые устанавливаются вместо штатных галогенок. Например маркировка светодиодной лампы «Philips H7 LED 11972ULWX2» означает, что фирма изготовитель – филипс, цоколь – H7. Сама лампа имеет светодиоды, а цифры 11972ULWX2 – это код самой лампы.
Обозначение ламп и их тип
Ориентироваться в отечественных маркировках источников света тяжелее, т.к. в них отсутствует информация о категории, к которой принадлежат автолампы, а определить тип цоколя без таблицы не получится. Поэтому изучать разновидности и виды автомобильных лампочек предпочтительнее по европейской классификации IEC.
Ксеноновые
Колба таких автоламп заполнена инертным газом (ксеноном), а свечение обеспечивает электрическая дуга между вольфрамовыми электродами. Благодаря высокой температуре повышается яркость свечения, а цветовой спектр приобретает синий оттенок (4600-6000 K).
Ксеноновые лампы имеют несфокусированный световой поток. Для его фокусировки применяется специальная оптика с линзами. Такие фары имеют обозначения DC, DR и DCR. Запрещено использовать такие источники света в автомобилях, конструкция которых для этого не предназначена.
Галогенные
Кварцевые галогенные лампы применяются для головного света фар. Их колбы заполнены парами галогенов (брома или йода). Наличие газа позволяет поднять температуру нити накаливания до 2700-3000 К и предотвратить выгорание вольфрама. Геометрия с применением короткой спирали обеспечивают хорошую фокусировку и спектр света, приближенный к естественному освещению. Колба таких лампочек изготовлена из кварцевого стекла.
Накаливания
С появлением галогенных автоламп классические лампы накаливания перестали использоваться в качестве основного освещения автомобиля. Внутри вакуумированной колбы из силикатного стекла находится вольфрамовая нить, обеспечивающая свечение при нагревании. В таких условиях максимальная температура нагрева спирали составляет 2000 К, а из-за большой длины нагревательного элемента сложно добиться хорошей фокусировки. Нить часто перегорает, а выгоревший вольфрам оседает на внутренней поверхности стекла.
Светодиодные
За последние несколько лет широкое распространение получили светодиодные лампы (LED). Свечение в них возникает благодаря высвобождению фотонов из полупроводников при прохождении тока, а спектр излучаемого света определяется химическим составом. Светоотдача мощных LED-ламп может составлять 70-100 лм/Вт, что в 5 раз выше, чем у галогенных аналогов. Универсальность позволяет создавать осветительные элементы любой конструкции и компоновки. Благодаря этому их можно использовать во всех системах освещения автомобилей.
Цоколи светодиодных ламп для авто, типы, виды, обозначение
1. Светодиодные лампы для автосалонаДля багажника, салона машины, бардачка или номерных знаков, в качестве приборов освещения используют лампы philips с цоколем «SV8,5» и маркировкой 3175/C5W/C10W. Для штурманского освещения применяют тип «T10». Стандартные модели имеют габариты 31, 36, 39 и 42 мм в длину, и негабаритные размеры в ширину.
Выбирая наиболее оптимальные светодиодные лампы, главное вымерять внимательно длину самого осветительного прибора и ширину канавки светодиода для установки. Также на современном рынке представлено комплекты матриц с нестандартными габаритами, для сверхяркого освещения.
Светодиодные лампы для передних габаритовДля передних габаритных автоламп типа W5W применяют светодиодные бесконтактные лампы, которые имеют в начале маркировки стандарт – « T10», или цоколь с маркировкой BA9S. Так как передние габариты располагаются поблизости с лампами головного света.
Поэтому светодиодные лампы часто подвержены нагреванию, поэтому кристаллы светодиода способны это выдержать, это приводит к поломке. Конструкция светодиодных ламп имеет специальную защиту от перегрева, для этого многие современные модели ламп оборудуют стабилизатором тока, для предотвращения увеличения уровня потока энергии, если повышается градус температуры.
Специальные светодиодные лампы со встроенными автоматами намного дороже, но при этом долговечнее.3. Светодиоды для стоп-сигналов и задних габаритовВо многих современных автомобилях разработаны совмещенные светодиодные лампы габариты и одновременно стоп сигналы.
Для этого обязательными являются 2-х контактные светодиодные лампы, со стандартным цоколем. В классических моделях устанавливаются на стоп сигналах 1-о контактная лампа с цоколем.«Японцы», а также многие «американцы» используют в качестве стоп сигнала и габаритных огней бесконтактные светодиодные лампы, чаще всего (W21W и W21/5W).4.
Светодиодные лампочки для заднего ходаНаиболее распространенными получили светодиодные лампочки с цоколем BA15S одноконтактного типа. На задний ход рекомендуется применять не направленный тип ламп, а рассеивающие лампочки, чтобы избежать слепящего света.5.
Светодиодные лампы для поворотниковВ качестве электроламп указателей поворотов, нужных для передних и задних фонарей, используют лампы типа P21W, одноконтактные с цоколем BA15S. Прозрачная оптика предусматривает необходимость установить одноконтактные лампы с желтым стеклом, с маркировкой цоколя BAU15S, BAY15D, для поворотных устройств применяют светодиодные лампы WY5W (T10).Выбор автомобильных ламп напрямую зависит от потребностей водителя, назначения установки лампы и финансовых возможностей.
Примеры и расшифровка:
- HB1 и HB2 – двухнитевые фары;
- HB3 и HB4 – однонитевые, при этом НВ3 обеспечивают только дальний свет, а HB4 – ближний;
- D1R и D1S – принадлежат к первому поколению газоразрядных ламп, объединенных с модулем зажигания;
- S – лампа прожекторной (линзовой) оптики;
- R – лампа рефлекторной (отражающей) схемы;
- D2R и D2S – газоразрядные лампы второго поколения (R – лампа для рефлекторной оптической схемы, S – для прожекторной).
Если вышеизложенное не облегчило, а лишь усложнило вашу жизнь и вы так и не поняли, как расшифровать маркировку ламп, рекомендую доверить это специалистам или же подобрать лампочку согласно руководства по эксплуатации к вашему авто. Как вариант можете просто взять неисправную лампочку и отправиться с ней в автомагазин, где вам помогут и дадут точно такую же только рабочую лампу.
Текст принадлежит: Фара Инфо.
С развитием автомобильной индустрии и постоянным обновлением модельного ряда машин появляются новые виды и типы автомобильных ламп.На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.
В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква:s — один контактd — два контактаt — три контактаq — четыре контакта
p — пять контактовТипы цоколей автомобильных ламп.
А – лампа автомобильная. АМН – лампа автомобильная миниатюрная. АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа. Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой.
Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта. R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт. SV (С) – софитная лампа (с двух сторон расположен цоколь).
Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других. BAY – штифтовая лампа, в которой один из штифтов смещен по высоте. BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт. Обозначение ламп не по цоколю.
Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).
Обозначение ламп по свету свечения. Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы.
Лампы и цоколи:
— лампа Н1 цоколь P14,5s— лампа Н2 цоколь Х511— лампа H3 цоколь PK22s— лампа H4 цоколь P43t— лампа Н7 цоколь PX26d— лампа Н11 цоколь PGJ19-2— лампа H8 цоколь PGJ19-1— лампа H9 цоколь PGJ19-5— лампа H12 цоколь PZ20d— лампа H10 цоколь PY20d— лампа HB3 цоколь P20d— лампа НВ4 цоколь P22d— лампа D1S цоколь PK32d-2— лампа D1R цоколь PK32d-3— лампа D2S цоколь P32d-2— лампа D2R цоколь P32d-3— лампа PY21W цоколь BAU15s— лампа P21W цоколь BA15s— лампа P21/4W цоколь BAZ15d— лампа P21/5W цоколь BAY15s— лампа R5W цоколь BA15s— лампа R10W цоколь BA15s— лампа T4W цоколь BA9s— лампа W5W цоколь W2.1×9.5d— лампа W3W цоколь W2.1×9.5d— лампа W2.3W цоколь W2x4.6d— лампа WY2.3W цоколь W2x4.6d— лампа WY5W цоколь W2.1×9.5d— лампа H6W цоколь BAX9s— лампа H21W цоколь BAY9s— лампа C5W цоколь SV8.5-8— лампа HB1 цоколь P29t— лампа HB5 цоколь PX29t— лампа WP21W цоколь WZ2.5x16d— лампа P27W цоколь WZ2.5x16d— лампа C21W цоколь SV8.5-8— лампа W21W цоколь W3x16d— лампа W21/5W цоколь W3x16q— лампа W16W цоколь W2.1×9.5d— лампа WP21W цоколь WY2.5x16d
— лампа PY27/7w цоколь WX2.5x16q
- ledxenon.ru
- unit-car.com
- farainfo.ru
- www.drive2.ru
