Частые ошибки при подключении
Ошибки, совершенные при подсоединении защитного приспособления, могут повлечь тяжелые последствия: в случае аварии не сработать или электрооборудование будет работать некорректно.
Схема подключения электросчетчика, УЗО, автоматов
Наиболее распространенной оплошностью является присоединение нейтрального проводника к открытой части электрооборудования или к заземляющему проводнику. Это может послужить основанием для частого срабатывания.
Подсоединение нагрузки к нейтральному проводнику до УЗО также станет грубейшей ошибкой в подсоединении защитного приспособления, что вызовет постоянное отключение электролинии.Соединение ноля с заземлением станет основанием для обесточивания цепи.
Подсоединение двух защитных элементов с группой нейтральных проводов. Это послужит для возникновения в сети дифференциального тока, а вследствие этого и отключения одного или обоих сразу. Если потребитель изъявляет желание установки УЗО более двух штук, необходимо очень тщательно проверить соединения выходных проводов и розеток. Также рекомендуется избавиться от лишних перемычек.
К тому же ошибкой может быть несоблюдение полярности при подключении. Если нулевой проводник будет подключен снизу, а фазный – сверху, то такой прибор будет функционировать неправильно. При этом не будет работать кнопка Тест, и ток будет протекать в одной направленности, что не сможет повлечь компенсацию магнитных потоков.
В трехфазной сети неправильно подключено УЗО по причине того, что клеммы заводятся на одноименные фазы – также является ошибкой и повод для отключения защитного устройства.
Особенности монтажа
Для мощных электроприборов, например, бойлеров от 3.5 кВт крайне рекомендована индивидуальная линия со своей защитной автоматикой. Более надежным считается вариант включения не через розетку, а подсоединение напрямую в щиток, конечно, через защитное подключение. Желательно выбирать автоматику, размыкающую и фазу, и ноль (двухполюсную).
Указания выше носят рекомендательный характер. Любое оборудование можно подсоединять на линии с иными потребителями, но надо рассчитать проводку под их совокупную мощность. А также сложнее подобрать автоматику, есть больше риска, что будут ложные тревоги. Нет особо критичных замечаний и для подключения через розетку, если она подобрана под параметры потребителей (изделие должно быть рассчитано на 16 и больше Ампер).
Если будет одно общее УЗО+АВ, то сложнее определить, где неполадка, где произошел пробой, утечка. Обесточится вся сеть, поэтому обычно ставят не общую автоматику, а на несколько линий (отдельно на освещение, на мощное устройство и так далее).
Когда выбивает
У подключенного устройства одна задача — обесточить линию, когда ток попадает на электроприбор (его конструкцию, корпус). Данный аппарат улавливает колебания не доступные автоматическому выключателю, поэтому последний ставят к нему в пару, таким образом, обеспечивается полная защита — от скачков, превышений (АВ) и от утечек (УЗО). В АВДТ все эти функции в одном корпусе.
Причины, когда отщелкивается вышеуказанная связка, обесточивая сеть:
- утечки, КЗ, при сверхтоках. Часто такое возникает при повреждении изоляции (старая проводка), при пробоях ТЭНов, неполадках электросхем внутри прибора;
- ложная сработка — выбран слишком чувствительный аппарат, граница отключения слишком низкая;
- возникло замыкание на «земле» или «нуле» в розетке, при их объединении;
- в условиях, провоцирующих опасные факторы: при влажности, во время грозы с молниями;
- неправильный подбор и установка.
Проверка исправности
Процесс как правильно подключить УЗО предполагает его проверку. Способы процедуры — отдельная тема, особенно по лампе-контрольке, поэтому перечислим их вкратце:
- кнопкой «тест» («Т») на корпусе изделия. При нажатии имитируются условия сработки: на фазе ток превышает значение на нейтрале. Минусами способа являются неполные данные, так как возможны обстоятельства, когда аппарат исправный, например, при неправильном монтаже, поломке тумблера «Т» (брак);
- этот метод годится только для электромеханических моделей. Удобно применить на месте при покупке. Суть: нагрузка идет только на одну катушку, появляется разница величин. Аппарат отсоединяют, на клеммы с одной стороны цепляют проводки от батарейки или маломощного БП (зарядка для смартфона), но ток источника должен равняться уставке аппарата или превышать ее. Соблюдают полярность, если нет срабатывания, меняют ее, если же и после этого нет реакции, изделие неисправное или электронного типа.
- третий метод — лампой-контролькой создают реальную утечку. Сборка: к патрону прикрепляют проводки для прикасания к клеммам. Подбирают мощность лампочки: для уставки защиты в 30 мА подходит 10 Вт. Будет забираться 45 мА (I=P/U=>10/220=0.045). Если 100 мА, то подойдет 25 Вт. Превышающая уставку мощность для проверки рабочего состояния не важна. Но при учете раскалибровки ее надо учесть точно. Берут лампочку с точным совпадением, под мА. Если таковой нет, то для получения и модулирования нужной мощности в сборку включают сопротивление — резисторы.
Схемы подключения УЗО в трехфазной сети
Попробуем разобрать самые распространенные способы правильного подключения более детально. Несомненно, схема подключения УЗО после нескольких автоматов невозможна и неработоспособна.
Далее, после выключателей, он разводится к осветительным приборам и розеткам.
Глядя на схему монтажа, производятся те же действия, соблюдая цветовую маркировку проводов. Нужно заменить УЗО номиналом на одну ступень выше. Однофазные аппараты имеют 2 полюса, трехфазные — 4.
Однофазные аппараты имеют 2 полюса, трехфазные — 4. Схема подключения и устройства электромеханического четырехполюсного узо abb f На электронных четырехполюсных УЗО подключение нуля также отмечено буквой N на клемме. Согласно требованиями ГОСТ Р , минимальная величина этого параметра для конкретного устройства выбирается на порядок больше его номинального тока и обычно составляет , , а иногда и Ампер. Пример подключения приведен на рисунке ниже: Рис.
Способы подключения в частном доме и квартире
При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазных устройств защитного заземления. Но основное отличие состоит в том, что устройство защитного отключения, которое контролирует ток утечек, в схему подключения устанавливается вместе с автоматическим выключателем. Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет.
Вот эта принципиальная схема: В ней автомат выполняет защиту сразу от трех вид нарушения изоляции, а, значит, короткого замыкания: между проводами под номерами 3 и 4; между входным нулевым контуром 2 и выходным фазным 3; между входным фазным 1 и выходным нулевым 4. К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. В общем, все эти вопросы из серии правильности подключения узо, поэтому давайте разберем их подробно.
Кроме порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Ноль к ней идет непосредственно от УЗО.
Как только возникает аварийная ситуация — где-то нарушается изоляция с последующим протеканием заряженных частиц на землю в обход нуля, дифференциальные токи будут отличаться и защита отключит питание
Если обратить внимание на фирму-производителя, то на сегодняшний день самая известная, работающая на российском рынке, — это ABB. Режим отключения электроснабжения Как видим, вся работа защит на отключение происходит в автоматическом режиме
А это уже приличный дисбаланс, который приведет к увеличению суммарного магнитного потока. Особенности подключения групповых узо С выбором номиналов для УЗО думаю, разобрались.
подключение автоматов
Что должно быть в щитке
Есть несколько вариантов компоновки щитка — это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на фасаде дома, почти под крышей.
Электрощит
В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других случаях он стоит в квартире. При модернизации электросети, шкаф придется приобретать с расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.

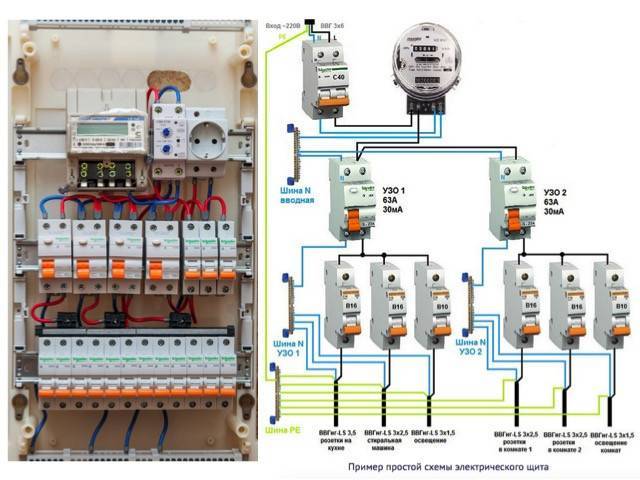

Схема электросети для небольшого дома или квартиры
При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения, которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.
Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.
Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов
Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.
Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.
Один из вариантов собранного небольшого щитка
При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.
Один из вариантов DIN-реек в корпусе щитка
Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.
Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки
Схема на несколько групп
Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.
Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.
Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО
В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.
Проект электрощита
Схема сборки и подключения электрощита в квартире: Используя схему подключения, можно начинать монтаж электрощитка. Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты.
Далее переходим к разбивке всех точек подключения на несколько групп.
Один автомат обслуживает группу освещения, второй — розетки, ну и третий — стиральную машину.
На хозпостройки уходит ветка однофазной сети. Подобные УЗО устанавливают на целые группы потребителей.
См. также: Гофротруба для бани
Новые статьи на e-mail
Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Также схема понадобится при приеме работ электриком. Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Монтаж электрощитка в квартире Если вы осуществляете сборку щитка или его перенос, то в первую очередь нужно определиться с местом установки.
Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.
Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. ТN-С — старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом.
Принцип такой же, как и у водопровода — один стояк на подъезд, от него идут ответвления к каждому пользователю. Нужно ли это? Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО.
Схема электропроводки в квартире
Схема подключения УЗО без заземления
Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.
В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.
С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.
Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.
Подключение УЗО без заземления
Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.
Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.
Схема подключения УЗО с защитным заземлением
Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».
Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.
Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.
Подключение УЗО в двухпроводной сети
Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.
Схема подключения одного УЗО без заземления
У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.
Схема подключения нескольких УЗО без заземления
Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.
1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.
2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.
Дополнительные схемы подключения
В некоторых европейских странах используются защитные устройства исключительно с 2 полюсами, это обусловлено принятыми у них правилами по технике безопасности. Такая практика позволяет отказаться от дополнительного монтажа нулевых шин: после автоматов сразу следуют проводники, фазовые и нулевые кабели напрямую идут к обсуживающимся приборам.
В России используются автоматические выключатели с 1 полюсом, что обуславливает необходимость наличия дополнительных нулевых шин.
Наиболее оптимальным способом их внедрения является следующая практика:
- Монтаж нулевой шины непосредственно в корпус устройства, что позволяет отказаться от обилия подобных элементов внутри электрощита.
- Внутрь одного устройства можно одновременно разместить 2-4 шины, которые при этом будут изолированы друг от друга.
- Заземляющие проводники при этом выводятся и подсоединяются к контактной шине, такой вариант допустим для большинства современных систем заземления.
Что выбрать
По функциональности между связкой УЗО+АВ и АВДТ разницы нет. Все-таки популярнее первое, оно дешевле, а пользователи чаще желают сэкономить.
Дифференциальный автомат дороже, но и компактнее указанной связки, что имеет значение в ограниченном пространстве распредщитка, а также он подключается немного быстрее, поскольку это не 2 отдельных изделия, а 1 модуль.
УЗО+АВ имеет еще такое преимуществ: если одно из них выйдет из строя замена будет дешевле, достаточно будет поменять только один сломанный аппарат. Кроме того, УЗО целесообразно выбирать, когда уже есть автомат, доставить его к нему.
Нет однозначного ответа, что лучше установить: пользователь должен оценить перечисленные особенности под свои запросы.
Как собрать электрощит с 3-х фазным УЗО
Посмотрите на картинке фотографию электрощита с автоматами и электросчётчиком. В трёхфазной сети переменного тока используются четыре (в устаревшей проводке — три фазы и заземление) и пять проводов (три фазы, нулевой и заземление).
При сборке трёхфазного щита используется автомат защиты с трёмя контактами, к клеммам которых подключаются фазные провода. Нулевой и заземляющий провода проходят мимо. К УЗО подключены четыре — три фазных и нулевой. Заземляющий провод проходит мимо контактов и не отключается. В четырёхпроводной сети к прибору присоединяются только фазные провода.
Электрический щиток
Расшифровка обозначений серии F200 ABB
В обозначении УЗО серии 200 производства фирмы АВВ каждая цифра и буква соответствует определённому параметру:
- F2 — серия;
- F — стандартные, FH — экономичная, без подключения дополнительных устройств, FAP-R — с предотвращением ложных срабатываний, S — селективный, АЕ – с возможностью аварийного отключения;
- 202 — двухполюсный (однофазный), 204 — четырёхполюсный (три фазы и ноль);
- А — переменный и пульсирующий ток, АС — только переменный;
- номинальный ток — 16,25,4,,63,80,100;
- ток срабатывания (утечки) — 1 — 0,01А, 2- 0,03А, 3-0,1А, 4-0,3А.
Например, расшифровка названия дифференциального реле (УЗО) ABB FH202 AC-63/0.03:
- серия F200;
- двухполюсное (однофазное);
- экономичного исполнения (без подключения дополнительных устройств);
- переменного тока;
- номинальный ток — 63А;
- ток срабатывания (ток утечки) — 0,03А.
Проверка и устранение неисправностей
Установка УЗО практически в любую систему электроснабжения позволяет точно проверять подключенные к сети устройства и линии на предмет проблем с изоляцией и пробоя на корпус. Для этого УЗО и стараются сдвинуть как можно ближе к вводному автомату: область защиты при этом становится только шире, при этом проблемная точка легко детектируется путём последовательного перебора подключенных линий.
Ложное срабатывание УЗО практически всегда является следствием какого-либо действия человека: прикосновения к корпусу техники, включения прибора в розетку и т. д. Таким образом, место утечки в большинстве случаев удаётся достаточно быстро локализовать. Если срабатывает вводное УЗО, контролирующее несколько групп, линию со слабой изоляцией определяют путём последовательного отключения розеточных групп и контроля за работоспособностью электросети. Обнаруженная сеть может переключаться на питание в обход УЗО, но только с переподключением обоих проводников и только если такое изменение схемы допустимо с точки зрения электробезопасности. В остальных случаях требуется либо установка диффзащиты на большее значение тока утечки, либо восстановление изоляции линии.
Фото remkip.ru
Периодически нужно тестировать работоспособность механизма. Для этого в каждом устройстве предусмотрена тестовая кнопка, замыкающая один выходной полюс с противоположным входным через токоограничивающее сопротивление. Таким образом, имитируется утечка, значение которой с высокой точностью приближено к порогу срабатывания. Отсутствие реакции на нажатие тестовой кнопки может служить как о неисправности прибора, так и о слишком низком рабочем напряжении.
Правила подключения
При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.
Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:
- подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
- дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
- фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
- электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.
Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.
Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.
Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.
