Принцип действия аналогового типа

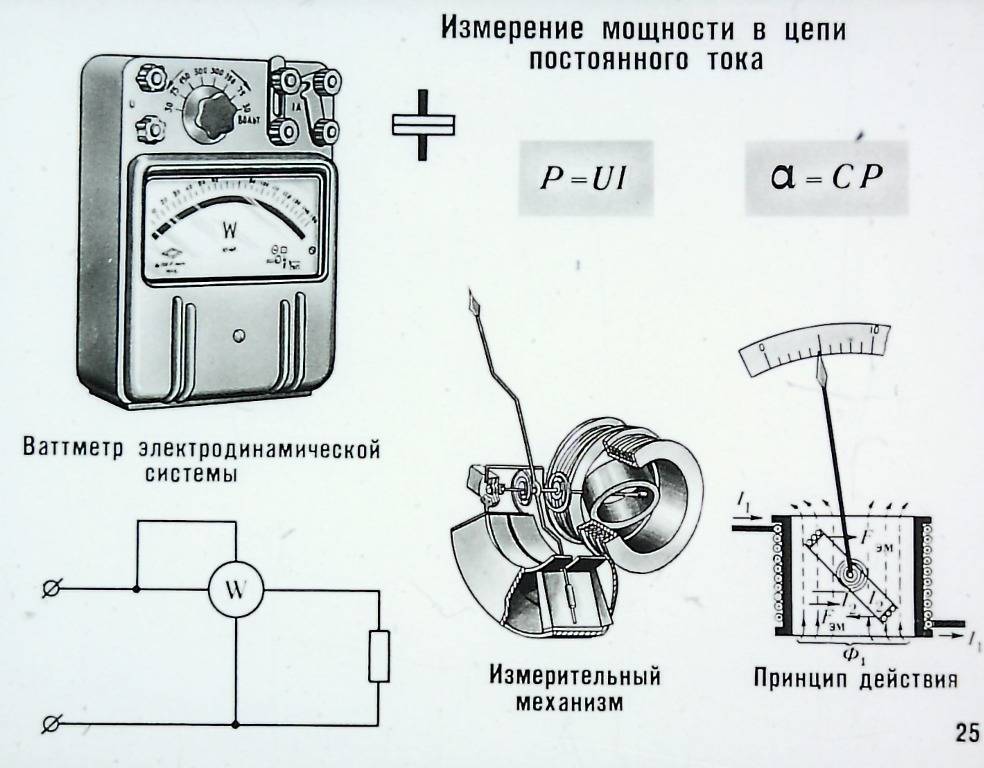

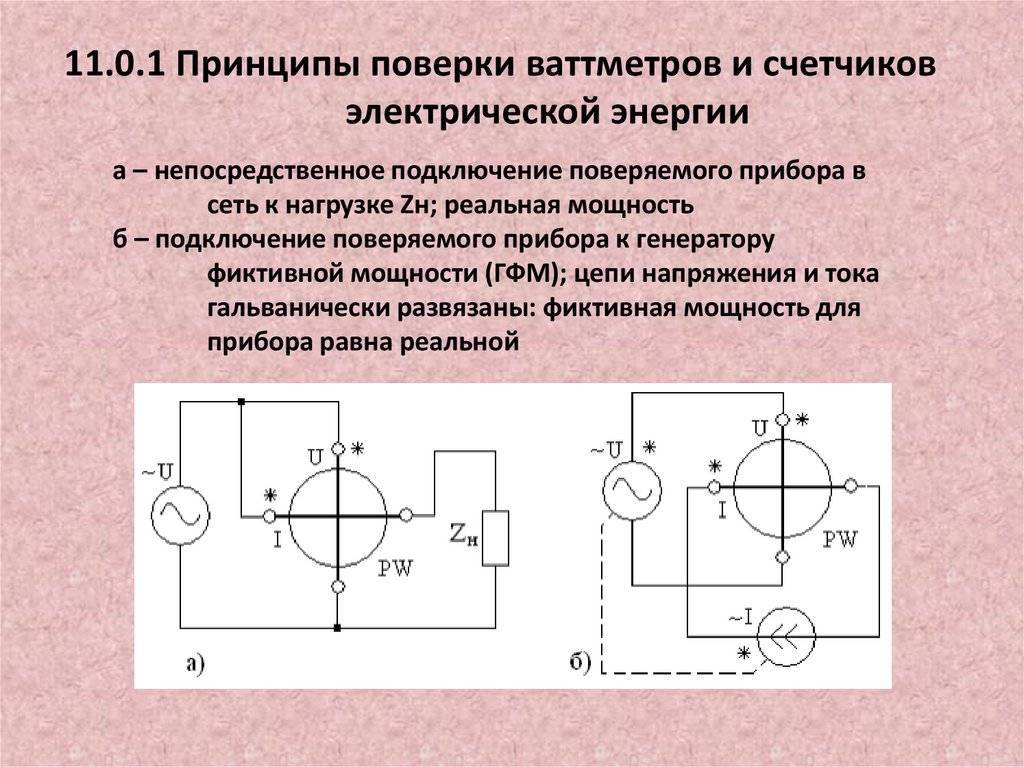

Классические стрелочные ваттметры – приборы электродинамической системы. Известно, что электрическая мощность определяется напряжением сети и током, потребляемым нагрузкой (в общем случае P=U*I), поэтому для измерения искомой величины надо измерить оба параметра, а затем их перемножить.
Электродинамический прибор имеет две катушки:
- Подвижную.
- Неподвижную.

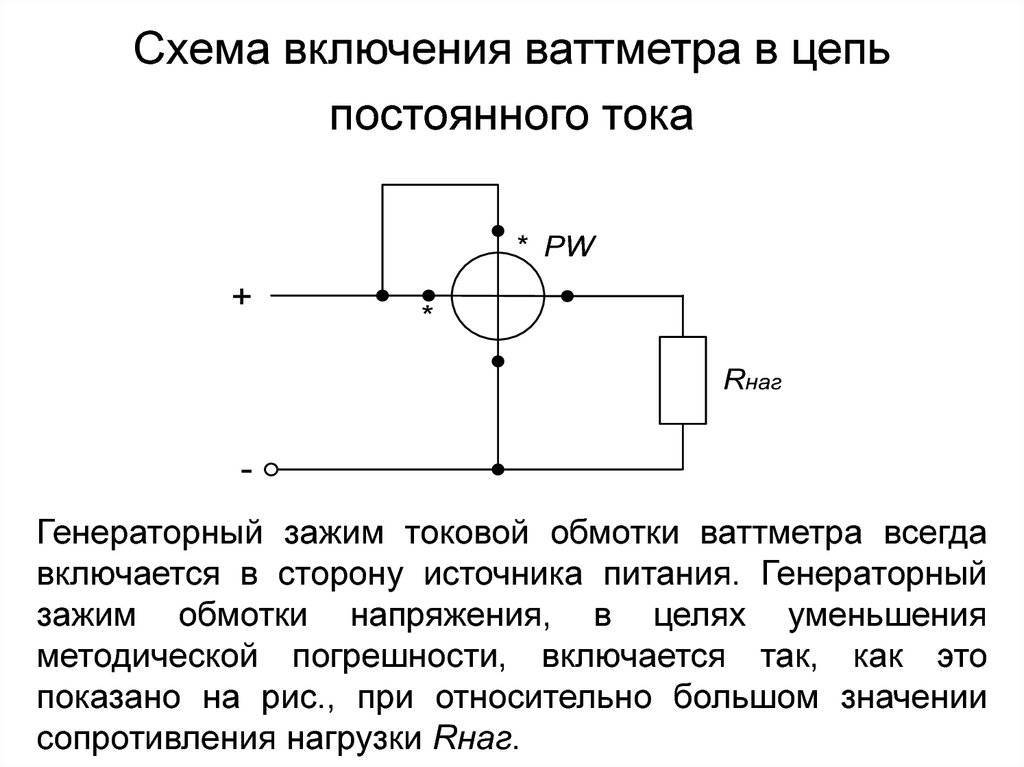

Неподвижная катушка включается последовательно с нагрузкой и служит для измерения тока. Подвижная катушка включается параллельно потребителю и предназначена для замера напряжения. К подвижной катушке, которая может вращаться вокруг своей оси, прикреплена стрелка. Если в цепь включен потребитель, магнитные поля обеих катушек взаимодействуют между собой так, что у подвижной системы возникает вращающий момент, которому противодействует пружина. В итоге стрелка прибора отклоняется на угол, который зависит:
- в цепях постоянного тока – от напряжения и тока;
- в цепях переменного тока – еще и от сдвига фаз между этими двумя величинами (cos φ).
Таким способом осуществляется механическое перемножение величин (с необходимым масштабированием), а итоговый результат можно считать по шкале прибора – на мгновенное значение мощности укажет стрелка.
Виды исполнения измерителей

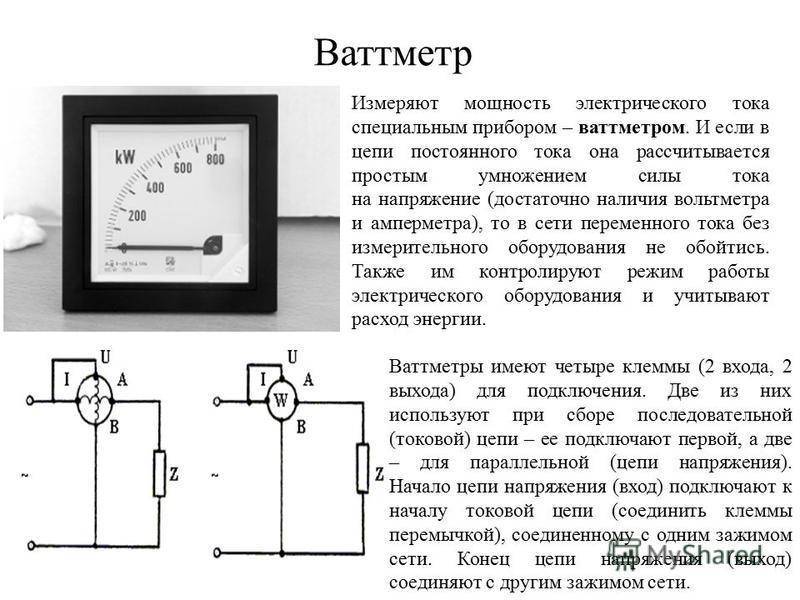

Ваттметры делятся на мобильные (носимые), стационарные (щитовые), лабораторные и бытовые. Все представленные разновидности могут быть выполнены в аналоговом и цифровом классе устройств.
Мобильные
Сюда относятся тестеры небольшого размера, для единовременной разовой проверки каналов нагрузки. Питание подобные аппараты, часто получают от самой исследуемой линии. Есть варианты, оснащенные аккумуляторами, или батареями. Зависимые от сети — часто аналогового, автономные — цифрового класса.
Стационарные
Подключение ваттметра стационарного вида обычно выполняется в щитах питания зданий, домов, квартир, или в иных точках центрального распределения энергии. Отдельными постоянными измерительными устройствами выступают лабораторные аппараты. Первые предназначены целям постоянного контроля расхода линии, вторые для единовременной, но высокоточной пробы электрического потребления отдельных нагрузок.
Ваттметр стационарного типа бывает аналогового и цифрового класса. Плюсом первого выступает непревзойденная надежность, второго — удобство и функциональность. Частым случаем, монтируемых в щиток и учитывающих потребление аппаратов можно назвать классические счетчики расхода электроэнергии. К сожалению, они не определяют «моментальные» значения, но дают представление об общих затратах на нагрузку линии в киловатт часах.
Бытовые
Аппараты подобного вида не очень точны, и предназначены обычно для измерения расхода одного, реже двух бытовых устройств. Классическое исполнение — переходник с индикатором, размещаемый между гнездом 220 В и вилкой потребителя. Подобный ваттметр, вставляемый в розетку, может, в зависимости от модели, показывать и «мгновенный» общий расход, или разделять его на активный, реактивный, комплексный и общие киловатт-часы.
Инструкция по эксплуатации умной розетки
Поскольку основные характеристики устройств, хотя и отличаются между собой, имеют много общего, в качестве примера приведем инструкцию по эксплуатации розетки Xiaomi Mi Smart Plug (ZigBee).
Введение
Умная розетка Xiaomi Мі предназначена для автоматического включения и выключения электропитания бытовой техники. Вместе с хабом управления Мі обеспечивает такие возможности как: дистанционное управление через специальное мобильное приложение, составление расписания и таймер. Наряду с другими умными аксессуарами существенно расширяет возможности «умного» дома. Устройство может использоваться исключительно внутри помещения.
Предупреждение
- Категорически запрещается накрывать устройство во время работы.
- В процессе эксплуатации не следует забывать, что напряжение в устройстве отсутствует только при отсутствии контакта с электропроводкой (розетка не подключена к электросети).
- Категорически запрещается вставлять одну розетку в другую.
- Розетка Xiaomi Mi Smart Plug (ZigBee) не может использоваться в помещениях с повышенной влажностью.
Подключитесь к приложению Mi Home или Xiaomi Home
Изделие совместимо с Mi Home или Xiaomi Home. С помощью этого мобильного приложения можно управлять не только умной розеткой Xiaomi Mi Smart Plug (ZigBee) но и другими смарт-устройствами. Отсканируйте QR-код, чтобы скачать и установить приложение. Вы будете перенаправлены на страницу настройки подключения, если приложение уже установлено. Или выполните поиск по запросу «Mi Home или Xiaomi Home» в AppStore, чтобы скачать и установить приложение. Откройте приложение Mi Home или Xiaomi Home, нажмите «+» в правом верхнем углу и следуйте инструкциям по добавлению устройства.
На территории Евросоюза приложение называется “Xiaomi Home”(кроме России). Название приложения, которое отображается на вашем устройстве, должно быть принято по умолчанию.
Примечание
Версия приложения могла обновиться. При установке следуйте инструкциям для текущей версии приложения.
Дополнительные сценарии
Включение/выключение вентилятора с помощью беспроводного переключателя Беспроводной переключатель + розетка + вентилятор | |
Выключение диспенсера для воды по расписанию. Умная розетка + диспенсер для воды | |
Включение настольной лампы при открытии двери Датчик открытия окон и дверей + розетка + настольная лампа |
Описание состояний индикатора
Цвет индикатора | Состояние индикатора | ||
Частое мерцание | Нечастое мерцание | Непрерывное свечение | |
Синий | Идет подключение сети Zigbee | N/A | Сеть Zigbee подключена |
Красный | Защита от перегрузки и перегрева | Сеть Zigbee не подключена | N/A |
Технические характеристики
- Модель: ZNCZ04LM;
- Габаритные размеры: 60х60х58,5 мм;
- Рабочее напряжение: 220-240В;
- Частота переменного тока: 50-60 Гц;
- Номинальная сила тока: 10А;
- Максимальная мощность: 230 Вт;
- Рабочий диапазон температур: от 0 до +350С;
- Рабочая влажность в помещении: 0-95% (без конденсации);
- Беспроводное соединение: Zigbee;
- Максимальная мощность передатчика: 10,5дБм;
- Рабочая частота передатчика: 2405-2480 МГц.
Плюсы и минусы приборов
К недостаткам можно отнести ограничение по максимальной нагрузке в пределах 3,6 кВт, хотя большинство домашних приборов укладываются в этот показатель. Не удастся проверить работу техники при сильном морозе: в неотапливаемом помещении работа прибора будет неправильной.
Достоинств у ваттметров множество:
- возможность оценить работу всех приборов в доме;
- простота в эксплуатации — справится даже новичок;
- отсутствие необходимости в особых схемах включения, в применении переходников;
- получение полной информации о работе техники;
- возможность подсчитать затраты и сэкономить в будущем;
- приемлемая цена, доступность.
Бытовые ваттметры — многофункциональные устройства, которые должны быть в каждом доме. Изделия заменят ряд других приборов для любителей электротехники и помогут контролировать энергопотребление в квартире.
- https://strojdvor.ru/elektrosnabzhenie/izmeritel-potrebleniya-elektroenergii-v-rozetku-preimushhestva-i-xarakteristiki/
- https://habr.com/post/381565/
- https://220.guru/electroprovodka/rozetki-vyklyuchateli/vattmetr-v-rozetku.html
Рейтинг лучших умных розеток
Для того чтобы упростить своим читателям выбор умной розетки, ниже приводится рейтинг лучших моделей на июль 2020 г.
1. Xiaomi Mi Smart Power Plug
С помощью этой модели можно управлять домашними электроприборами из автомобиля, с рабочего места или даже с пляжа. При полной комплектации системы умный дом от Xiaomi, возможности розетки ещё расширятся. В случае правильной настройки прибора, дома гарантированно будет тепло, а счета за электроэнергию станут меньше.
- Страна-производитель – Китай;
- Материал корпуса – термопластик;
- Масса – 65,5 г;
- Способ управления – Wi-Fi;
- Средняя стоимость – 1000-2000 руб.
2. TP-Link HS100
Умная розетка от компании TP-Link пользуется самым широким спросом у российских покупателей. У это устройство включает в себя есть все необходимые для обычного потребителя функции: таймер включения и выключения, удаленное управление питанием, счетчик электроэнергии. Изделие отличается легкостью и компактностью. Отличительной особенностью является стильный минималистичный дизайн корпуса.
- Страна-производитель – Китай;
- Материал корпуса – поликарбонат;
- Масса – 135 г;
- Способ управления – Wi-Fi;
- Средняя стоимость – 2000 руб.
3. Redmond RSP-103S
Изделие обеспечивает эффективное управление питанием электроприборов мощностью до 2,3 кВт. В фирменном приложении можно дать каждому устройству название и прописать разные сценарии действий. Например, включить отопление или музыкальный центр утром. Предусмотрена защита от перегрузок и сильных перепадов напряжения.
- Способ установки – накладная;
- Входное напряжение – 220-240В;
- Максимальная сила тока – 10А;
- Тип управления – Wi-Fi;
- Средняя стоимость – 1000 руб.
4. SENSEIT GS4
SENSEIT GS4 – уникальное устройство разработанное и произведенное в России. Розетка не только включает и выключает питание электроприборов, но и следит за параметрами электросети, обеспечивает строгий учет расхода электроэнергии, измеряет температуру, определяет протечки воды, может работать по сложным алгоритмам. Одним из главных достоинств отечественного девайса является возможность предупреждения об отключении в доме электропитания.
- Максимальная мощность – 3500 Вт;
- Максимальная сила тока – 16А;
- Разъемы для подключения дополнительных датчиков – 2 шт.;
- Способ управления – 2G, 3G и 4G/LTE;
- Средняя стоимость – 5000-7000 руб. (в зависимости от комплектации).
5. Rubetek RE-3301
Умная розетка Rubetek RE-3301используется для управления бытовой техникой. В фирменном мобильном приложении можно создавать разные сценарии. Встроенный LED-индикатор меняет цвет в зависимости от нагрузки, помогая контролировать энергопотребление. Устройство совместимо с Android 4.1 и iOS 8 и выше, работает с «Алисой» и поддерживает соединение с различными датчиками, в том числе движения и утечки газа. Корпус изготовлен из термостойкого пластика.
- тип – накладная;
- тип управления – Wi-Fi;
- входное напряжение – 230В;
- максимальная сила тока – 11А;
- средняя стоимость – 3200 руб.
6. Sonoff S26
Розетка Sonoff S26 – это уникальный переходник между стандартной розеткой и подключённым к ней бытовым электроприбором. Изделие позволяет дистанционно управлять техникой и отслеживать его статус (включено или выключено) через сеть Интернет с помощью специального приложения на смартфоне или планшете с операционной системой IOS и Android. Данная модель позволяет выполнять до 10 разных задач по расписанию. Использование умной розетки очень простое – необходимо просто подключить утюг, телевизор, котел или плиту и запустить приложение Ewelink.
- входное напряжение – 100-250В;
- частота переменного тока – 5,-60 Гц;
- тип управления – Wi-Fi;
- предельная мощность – 2 кВт;
- средняя стоимость – 1200 руб.
7. Телеметрика T40
Умная розетка Телеметрика Т40 имеет встроенный датчик температуры. Он окажется полезным для использования в паре с обогревателем – можно доводить температуру помещения до определенного порога и выключать обогреватель для экономии энергии и безопасности. Можно связать с четырьмя устройствами в доме. Устройство умеет управлять большинством домашних электроприборов.
- производитель – Китай;
- материал корпуса – термопластик;
- масса – 90 г;
- удаленное управление – через GSM;
- средняя стоимость 6500 руб.
8. Умная розетка «Яндекс»
Управлять этой умной розеткой можно в приложении «Яндекс» или с помощью «Алисы». Изделие применяется для включения и отключения бытовых электроприборов. Так, с его помощью можно дистанционно запустить робот-пылесос или кондиционер. Есть кнопка ручного отключения на случай отсутствия интернета.
- способ размещения – накладная;
- тип управления – Wi-Fi;
- входное напряжение – 230В;
- максимальная сила тока – 16А;
- средняя стоимость – 1200 руб.
Не дайте себя обмануть
Прибор, который мы выше рассматривали, китайский производитель удосужился снабдить хотя бы небольшим конденсатором. Схема более дешёвых устройств вообще состоит из светодиодов и резисторов. При включении в розетку начинают светиться два маленьких индикатора, получается что-то подобное гирляндам для ёлки. Но гирлянды хотя бы выполняют функцию украшения новогоднего праздника, а прибор с двумя светящимися точками не несёт вообще никакой функциональной значимости.
Поэтому, как бы нам не хотелось разочаровать тех, кто уже купил подобные энергосберегающие приборы, но приходится констатировать, что это сплошной лохотрон. Пока люди выбрасывают деньги на покупку приборов для экономии электроэнергии (а стоят они от 300 до 1500 рублей), те, кто их придумал, довольно потирают руки. Очень выгодный бизнес – купить партию таких коробочек в Китае, повысить цену в 10 раз и продавать доверчивым гражданам.
Вот подробный видео отчет о заказе двух различных «экономителей» напрямую из Китая:
Надеемся этого достаточно, чтобы отказаться от покупки прибора. И уж тем более не старайтесь придумать что-то самостоятельно. Опять же интернет насыщен статьями, схемами и видео-роликами на тему, как сделать прибор для экономии электричества самому. Даже придумывают такие нахальные названия, как «халявное электричество». Ни в коем случае не поддавайтесь на эти уловки, «экономайзер», сделанный своими руками, в худшем случае может повредить электронную плату счётчика, а при самом лучшем раскладе это попросту выброшенные на ветер время и деньги.
Умная розетка Sber
Характеристики:
- Тип вилки — F (CEE 7/4, Schuko)
- Тип вилки подключаемого к розетке устройства — С (Europlug) F (CEE 7/4, Schuko)
- Питание (номинальные значения) — 230 В, 50 Гц
- Максимальный ток нагрузки — 16 А
- Максимальная мощность нагрузки — 3680 Вт
- Безопасность — Заземление, защитные шторки
- Материал корпуса — Пластик
- Беспроводной интерфейс — Wi-Fi 802.11b/g/n (2,4 ГГц)
- Размер — Диаметр: 45,5 мм ± 0,5 мм. Высота: 70 мм ± 2 мм
- Умная розетка Sber
- Умная розетка Sber
Управление розеткой не богатое, можно только включать/выключать розетку и блокировку от детей (блокировка кнопки на самой розетке), которая как оказалась не работает должным образом. Кнопка на розетке блокируется но только на пару нажатий, если нажать несколько раз, то блокировка снимается о чем нам говорит и приложение. Не удачно организован режим сопряжения, для входа в который необходимо зажать на самой розетке кнопку на 5 секунд и если это сделать во время эксплуатации, то розетка выкидывается из приложения. В режим сопряжения розетка входит даже при включенной блокировке от детей т.е. если ребенок зажмет на розетке кнопку на 5 секунд, то розетка войдет в режим сопряжения и она исчезнет из приложения, придется ее снова туда добавлять.
Так же розетка умеет измерять потребляемую мощность, данные о мощности отображаются в приложении. Забегая вперед, она умеет измерять не только мощность, но так же напряжение и ток, эта информация тоже была бы полезна, почему Сбер не вывел эту информацию в приложении не ведомо.
- Управление розеткой Sber из приложения «СберСалют»
- Интерфейс устройств в приложении «СберСалют»
Из багов ПО «СберСалют», было замечено, что если любое устройство, розетку или лампочку, отключить от сети или например отключится интернет, то приложение увидит это не сразу и при управлении отрапортует, что устройство успешно включено или выключено, но на самом деле сигнал управления просто не дошел до устройства.
В отличии от лампочки, розетка разборная. Мозгом розетки является всем известный WiFi чип ESP8266 с flash памятью на микросхеме P25Q80H (1МБ). В качестве измерителя напряжения, тока и мощности нагрузки используется микросхема BL0937.
В розетке используется реле производителя HONGFA серии HF7520 012-HSTP имеет один НО контакт. По даташиту реле держит нагрузку в 16 А при 250 В, но только для резистивной нагрузки. При реактивной нагрузке, например при COSφ = 0.4 нагрузка не должна превышать 8А. В любом случая я бы не стал включать нагрузку более 2300 Ватт.
- Умная розетка Sber без корпуса
- Умная розетка Sber без корпуса
- Умная розетка Sber без корпуса
- Умная розетка Sber без корпуса
По железу розетка выполнена достаточно качественно учитывая ее габариты и если не брать в расчет не отмытый местами флюс. Розетка очень маленькая и подходит к любой розетке не мешая при этом соседним.
Преимущества новой системы
– Алексей Викторович, давайте назовем эти функции, чтобы понять, действительно ли они нам нужны?
– Важная полезная функция – передача данных, то есть результатов измерений потребленной электроэнергии. Большинство ошибок и неточностей в начислениях платы за электричество связаны с неправильной передачей показаний абонентами. Кто-то не поставил запятую при передаче показаний, кто-то вместо одной цифры увидел другую. У пожилых людей зрение не очень хорошее и такие случаи бывают. Возможность автоматической передачи данных полностью исключает все ошибки, которые связаны с человеческим фактором.
«Умные» счетчики приведут к росту тарифов на электроэнергию – эксперт
Изменения в законодательстве могут увеличить для «прочих потребителей» стоимость электроэнергии до 9-10 рублей за киловатт
Следующий момент – предоставление информации о параметрах электрической энергии: её качества с фиксацией отклонения от нормативных пределов, это напряжение, частота и другие параметры, за которыми система будет следить. Например, если вдруг в результате перепада напряжения вышла из строя бытовая техника, то данные об этом будут записаны в системе и станут доказательством произошедшего. Все эти показатели будут храниться в системе, как это сейчас заложено в проекте, 3,5 года, и для абонента не составит труда получить к ним доступ через личный кабинет на сайте компании.
– Мне кажется, сейчас таких проблем не так уж и много.
–
Действительно случаи редчайшие и связаны с аварийными или форс-мажорными ситуациями. Например, дерево упало на провода или банально при раскопках повредили кабельную линию.
Еще одна функция – возможность полного или частичного ограничения подачи электроэнергии, а также ее возобновления. Если потребитель становится неплательщиком, то система его ограничит. Исполнительный механизм счетчика сделает самостоятельно, предварительно отправив предупреждение по заданному системой алгоритму. Это может быть звуковой сигнал, смс-оповещение либо иные способы, которые предусмотрит законодатель.
Сегодня схема уведомления должника об отключении электроэнергии является достаточно трудозатратной. Нужно пойти к должнику для вручения соответствующих документов под роспись, потом еще раз, чтобы отключить, что приводит к дополнительным расходам. «Умная» система это выполнит дистанционно без затрат и потребителю в последствии не придется оплачивать расходы. В этом случае выигрывают все.
«Умные» счетчики разрешили устанавливать по контрактам жизненного цикла
Точность данных и непрерывность процесса измерения вовсе не подлежат гарантии
Еще одна полезная возможность интеллектуальных систем заключается в отслеживании измерений потребленной электрической энергии на протяжении всех суток. При этом для физических лиц будет учитываться почасовое потребление, а для юридических лиц – получасовое. Это нужно, чтобы помочь потребителю выбрать выгодный для него тарифный план, согласно которому будет осуществляться оплата электроэнергии. Возможность выбора тарифного плана есть и сегодня, однако не очень востребовано потребителем. В дальнейшем оно может быть расширено и система сама подскажет как сэкономить на платежах.
– Таким образом юридические лица могут очень хорошо экономить.
– И сетевые компании тоже. В течение суток график нагрузки в электросети не всегда ровный. Всплески дают существенную разницу в потреблении электроэнергии, а высокая нагрузка в сетях вызывает высокие потери. Соответственно, при выравнивании нагрузки потребитель меньше платит денег за электроэнергию, а сетевая компания несет меньше расходов на оплату потерь.
Помимо названных функций стоит отметить возможность передачи различной справочной информации о событиях, зафиксированных прибором учета с помощью датчиков, установленных у него внутри. Например, после попыток воздействия на счетный механизм магнитом или попытка вскрытия клеммой крышки. Сейчас это проверяют инспекторы, а в будущем контролировать себя будет сам счетчик, что позволит снизить трудозатраты на инспекционный контроль.
Где можно использовать?
Управление электроприборами
Сюда входят практически любое электрооборудование: домашняя бытовая техника, отопление, водяные насосы для полива, аквариумное оборудование, подогрев и освещение вольеров с животными. Назначайте интервалы включения-выключения, автоматизируя процесс, и в некоторых случаях даже получайте значительную экономию электроэнергии.
Включение и выключение света
Настроив розетку с таймером на определенный интервал времени, можно не беспокоиться о включении света во дворе в темное время, и его дальнейшего отключения утром. Розетка с электронным таймером сделает все за вас. Также она не заменима при длительном отсутствии хозяев. Освещение в доме отпугнет грабителей, создавая видимость присутствия людей.
Управление сельскохозяйственной деятельностью
Розетка с механическим таймером актуальна для владельцев дачного участка, огорода, теплиц. Автоматический полив через заданный промежуток времени освободит массу вашего времени. Так же можно настроить подачу воды или света для животных, если имеется ферма.
Как измерить напряжение и расход электроэнергии в доме при помощи смартфона
Современные технологии все больше проникают в нашу размеренную повседневную жизнь. При этом облегчается множество задач, на которые ранее нужно было затрачивать огромное количество ресурсов и времени.
Благодаря им, уже можно дистанционно узнавать о расходе электроэнергии в любой момент времени у себя дома, на даче, в квартире. При этом получать всю информацию о напряжении в розетках, подключенной мощности и ее характере. И все это при помощи обыкновенного смартфона.

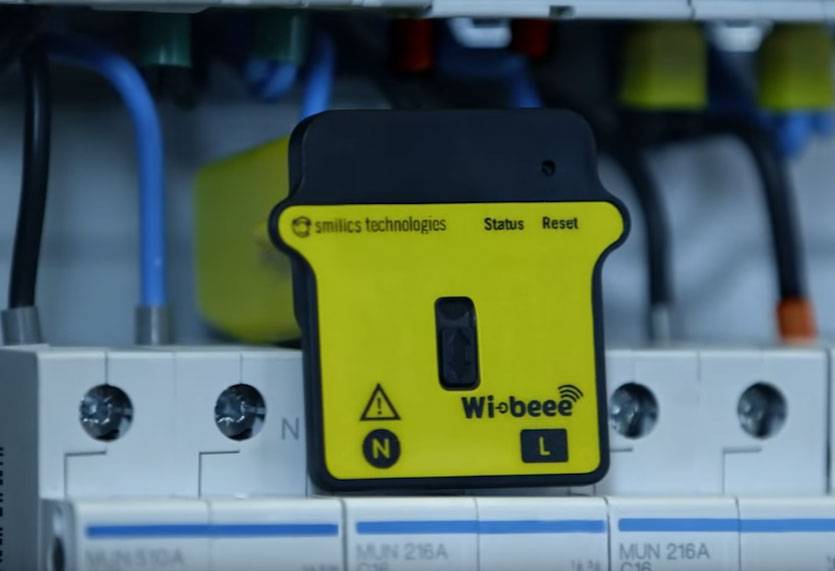

Достаточно установить в своем распредщите анализатор качества и количества электроэнергии Wibeee и множество параметров электросети станут доступными вам в реальном времени дистанционно.
Измеряемые величины анализатором Wibeee:
С помощью Wibeee вы сможете полностью проанализировать на что, как и в какие часы используется электричество у вас в квартире. А благодаря подключению через Wi-fi и облачному сервису, эта информация будет доступна в любой точке мира.
Все эти данные можно легко записать и хранить в памяти компьютера, облачного сервиса, а затем проанализировать. Доступ к ним обеспечивается через любой планшет, смартфон или ПК.
Для подключения устройства в отличии от других анализаторов не требуется прокладки новых проводов. Все что вам нужно это иметь устойчивый Wifi сигнал. Вы можете сравнивать свое потребление по графикам за разные месяца и сделав соответствующие выводы понять, где и сколько вы теряете и как можно на этом сэкономить электроэнергию.
Больше не нужно будет искать квитанции, перебирать счета и калькулятором скрупулезно высчитывать лишние киловатты. Все это будет у вас под рукой в любой момент времени.
Установка устройства wibeee очень проста и не требует отдельного места на динрейке в электрощите. Для этого даже может не потребоваться отключать напряжение.
Если ноль у вас жестко сидит на корпусе или шинке, а через автомат подключены только фазные проводники, то при таком подключении Wibeee работать не будет!
Далее нужно скачать приложение и установить его на ваш смартфон. Оно доступно как для андроид устройств так и для ios.
Пройти регистрацию устройства через интернет. После регистрации и окончательной настройки синий светодиод уже не будет моргать, а начнет светиться постоянно и вы начнете получать все данные электрических параметров вашей сети в режиме онлайн.
При этом можно подключать и регистрировать не одно, а несколько устройств Wibeee одновременно. Хоть на отдельные автоматические выключатели, хоть на отдельные объекты. Данный анализатор параметров электросети выпускается как в однофазном так и трехфазном исполнении.
Поэтому его можно использовать не только в домашних условиях, но и в коммерческих целях на промышленных объектах. Объединив отдельные анализаторы в целую сеть, можно создать что-то наподобие АСКУЭ. Всю собираемую информацию вы будете получать в режиме реального времени.
Каким образом Wibeee можно использовать еще в нашей повседневной жизни? Вот несколько примеров:
- находясь на работе или в любом другом месте вы дистанционно по расходу электроэнергии сможете узнать, не забыли ли вы выключить утюг, и стоит ли бежать домой чтобы это проверить.
Самые распространенные модели анализаторов Wibeee рассчитаны на ток до 70А и для их подключения требуется модульный автоматический выключатель на динрейку с максимальным током нагрузки 63А. Существуют также модели для промышленного использования на гораздо большие токи.
Технические параметры устройства Wibeee
Вот так выглядит информация на дисплее которую передает устройство на ваш компьютер или смартфон:
Анализатор Wibeee имеет очень гибкие настройки. Для повышения точности измерения напряжения, мощности и расхода энергии имеется функция корректировки.
Для этого нужно войти в панель устройства с правами администратора и ввести изменение в некоторых заводских установках. Вот что можно изменить:
- сечение кабеля через который подключен Wibeee. Если у вас кабель 10мм2, а в параметрах анализатора задан 16мм2, то это будет влиять на точность измерений.
Возможности
Оба прибора включаются в евророзетку, а нагрузка, мощность которой предстоит измерять, подключаются к розетке на корпусе прибора. У обоих приборов три кнопки управления. Оба прибора способны измерять мощность до 3600 Вт.
Прибор измеряет мощность, количество энергии, которую потребила нагрузка (киловатт-часы), и стоимость потреблённой энергии. Цена киловатта настраивается.
Разрешение при измерении мощности не очень высокое, поэтому, при нагрузке 6 Вт показания прибора всё время «скачут» между 5.5 и 6.4 Вт.
Измеритель мощности Robiton PM-1 подойдёт для измерения мощности и стоимости потребляемой энергии электроприборов средней и большой мощности – компьютеров, нагревателей, чайников, холодильников, стиральных машин.
Robiton PM-2 имеет гораздо больше возможностей и более высокую точность.
Три батарейки используются для работы встроенных часов и сохранения показаний после отключения от сети.
Прибор отображает время, напряжение сети, частоту, ток, мощность нагрузки, коэффициент мощности (Power Factor), время измерения, количество энергии, которую потребила нагрузка (киловатт-часы), и стоимость потреблённой энергии. Цена киловатта настраивается с учётом дневного и ночного потребления при двухтарифном учёте. Есть возможность сбросить показания времени измерения, потребления энергии и стоимости.
В качестве источника образцового напряжения 230 В я использовал источник бесперебойного питания с чистой синусоидой APC Smart UPS 700INET в режиме работы от батарей.
Самый точный из моих мультиметров – Mastech MY65 (точность ±(0.1%+3), т.е. ±0.53 В на 230 В) показывал 231.2-232.0 В. Предположительно, источник даёт 231.5 В. Robiton PM2 честно показывал 232 В. Мультиметр UNI-T UT61E завышал показания, но его точность (±0.8%+10) это лишь ±2.84 В на 230 В.
В качестве маломощной измерительной нагрузки я использовал резистор 27 кОм 2 Вт. MY65 (точность ±(0.3%+1)) показал, что его сопротивление составляет 26950 Ом. Мощность должна быть 231.5/26950*231.5=1,9886 Вт. Robiton PM-2 показал 1.99 Вт. Идеально точно!
Robiton PM-1 показывал попеременно 1.8 и 2.0 Вт.
Кроме того я измерил мощность ламп накаливания 25 и 75 Вт. PM-1 показал 25.7 и 75.4 Вт, PM-2 – 25,95 и 75.58 Вт.
У меня была возможность сравнить результаты измерения мощности ваттметра Robiton PM-2 с результатами, полученными на дорогом лабораторном оборудовании для измерения мощности, да ещё и на нагрузке с низким коэффициентом мощности и «рваным» потреблением – светодиодных лампах. По десяти разным образцам ламп с мощностью от 3.4 до 13.8 Вт отклонения составили от 0.2% до 2.1%. Отличный результат!
Несмотря на широкий диапазон измерений, Robiton PM-2 даёт весьма точные результаты даже на малой мощности.
Способы применения счетчика электроэнергии и особенности эксплуатации
Мини-устройства отразят работу каждой розетки в отдельности
Согласно инструкции по применению компактного электросчетчика, обращение с ним сводится к следующим простейшим операциям:
- Измеритель вставляется в розетку.
- К сети через него подключается тестируемый прибор.
- После сброса начальных настроек на экране появится учитываемая счетчиком информация.
После пропадания электричества в сети изделие придется переустанавливать вновь, поскольку счет показаний прервется. В некоторых моделях эти значения сохраняются во внутренней памяти устройства. При желании их можно будет вызвать на индикатор набором на кнопочном поле соответствующей комбинации (смотрите инструкцию).
Как выбрать розетку с индикацией потребляемой мощности
При выборе розетки с индикацией потребляемой мощности следует обратить внимание на несколько важных моментов:
Точность измерений: рекомендуется выбирать розетку с высокой точностью измерений, чтобы получать точные данные о потребляемой мощности.
Максимальная нагрузка: учтите максимальную мощность, которую может выдержать розетка
Это важно при подключении крупных бытовых приборов или электроники.
Удобство использования: обратите внимание на функционал и удобство пользования розеткой. Некоторые модели имеют дополнительные возможности, такие как таймеры или пульты дистанционного управления.
Цена: сравните цены на различные модели розеток с индикацией потребляемой мощности
Выберите оптимальное соотношение цены и качества.
Бренд: при выборе розетки с индикацией потребляемой мощности рекомендуется обращать внимание на бренд производителя
Известные и проверенные бренды обычно предлагают более надежные и качественные устройства.
Важно помнить, что розетка с индикацией потребляемой мощности может быть полезна не только для контроля над энергопотреблением, но и для обеспечения безопасности. С ее помощью можно контролировать электрические нагрузки и предотвращать перегрузки или короткое замыкание
Выбирая розетку с индикацией потребляемой мощностью, учитывайте свои потребности и особенности использования электроэнергии. С такой розеткой вы сможете сэкономить энергию и более аккуратно использовать всевозможные устройства и бытовую электронику.
Преимущества использования розетки с индикацией потребляемой мощности
Розетка с индикацией потребляемой мощности предоставляет ряд преимуществ, которые делают ее весьма полезным устройством в бытовых условиях.
1. Контроль энергопотребления: Благодаря индикации потребляемой мощности, пользователь может мониторить и контролировать энергопотребление подключенных устройств. Это позволяет оптимизировать расход электроэнергии и снизить счета за электричество.
2. Информативность: Розетка с индикацией потребляемой мощности предоставляет достоверную информацию о реальном энергопотреблении устройства. Это особенно полезно при выборе энергоэффективных и экологически чистых устройств.
3. Диагностика проблем: Индикация потребляемой мощности позволяет выявить возможные проблемы с работой электроприборов. Например, высокие отклонения в энергопотреблении могут указывать на неисправности в работе устройства.
4. Защита от перегрузок: Розетка с индикацией потребляемой мощности обладает возможностью определить превышение допустимой мощности и автоматически отключить подключенные устройства. Это способствует безопасности работы электроприборов и предотвращает несчастные случаи.
5. Удобство использования: Одним из преимуществ розетки с индикацией потребляемой мощности является ее удобство в использовании. Благодаря индикатору, пользователь всегда знает текущее энергопотребление, без необходимости осуществлять дополнительные измерения или расчеты.
Как видно из вышеперечисленных преимуществ, розетка с индикацией потребляемой мощности является полезным многофункциональным устройством для дома. Ее использование позволяет экономить электроэнергию, обеспечивает безопасность и удобство в использовании электроприборов.
Формула расчета силы тока в розетке
Для начала, давайте освежим в памяти некоторые термины:
- Ампер (А) – единица измерения силы тока, т.е. количество частиц, проходящих за промежуток времени через проводник.
- Напряжение (В) –физическая величина, означающая разность потенциалов противоположных концов проводника.
- Мощность (Вт) – величина, обозначающая скорость передачи электрической энергии.
I=P/(U*cos ф)
где I Сила тока (ампер), P мощность подключенного оборудования (Вт), U напряжение в сети (Вольт), cos ф коэффициент мощности (если этого показателя нет, принимать 0,95)
С помощью этих трех составляющих очень просто определить, какую нагрузку выдержит розетка и проводка. Например, в советское время, бытовые розетки были рассчитаны на максимальную мощность – 1,3 кВт. А высчитывалось это по физической формуле – сила тока в амперах (6 А) умножается на напряжение (220В). В результате получается наибольшая мощность подключаемых приборов в ваттах (1320 Вт), т.е. 1,3 киловатт.
Многие задаются вопросом – 16 А, это сколько киловатт, то есть от какой максимально допустимой мощности бытового прибора не расплавится розетка? При современных 16 А розетках получается следующий пример – 16 А×220В = 3520 Вт. Это значит, что розетка выдержит нагрузку до 3,5 кВт, а это большинство простых электроприборов (компьютеры, холодильники, кондиционеры и т. п.).
Но что же делать, если вы купили энергоемкое устройство, мощностью 5–6 кВт? Ответ, казалось бы, очевиден, купить розетку на 25 или 32 А и все. Так-то оно верно, но нужно помнить еще о некоторых важных вещах.
