Делаем бойлер косвенного нагрева своими руками

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки

Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

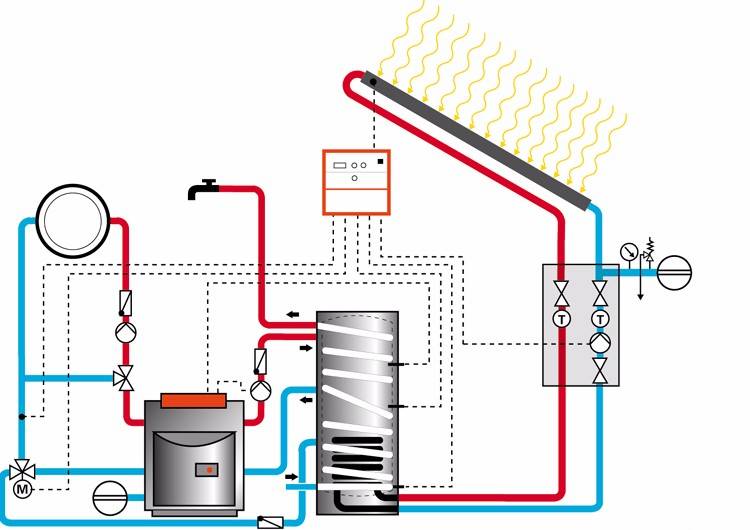

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Виды бойлеров косвенного нагрева

Современные бойлеры косвенного типа имеют разнообразную конструкцию и форму. Помимо округлого тонкостенного бака, существуют бойлеры, имеющие более сложное устройство, позволяющее оборудованию быть более экономичным и эффективным. Классификация оборудования выполняется по нескольким признакам.

Типы теплообменника

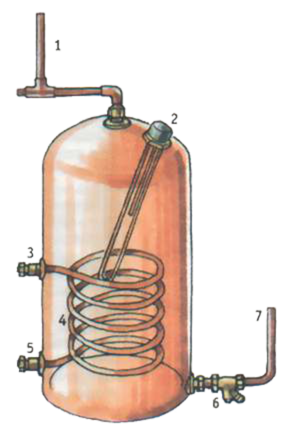

Косвенные водонагреватели могут иметь теплообменник различной конструкции:

• одноконтурный змеевик — спиралеобразная металлическая тонкостенная труба, расположенная внутри ёмкостного бака. Из-за циркуляции теполоносителя по трубе змеевик нагревается и передаёт тепловую энергию холодной воде, которая находится в баке. Это самая простая и доступная конструкция на рынке;

Бойлер косвенного нагрева с одноконтурным змеевиком — самый простой и доступный вариант

Бойлер косвенного типа по технологии «бак в баке»

Материал теплообменника

Для изготовления теплообменника в виде змеевика и внутреннего бака используются такие материалы, как:

• латунь — низкая теплопроводность, 100–110 Вт/(м•°C);
• алюминий — средняя теплопроводность, 200–240 Вт/(м•°C);
• медь — высокая теплопроводность, 360–390 Вт/(м•°C).

Чем более высокую теплопроводность имеет материал теплообменника, тем дороже бойлер.

Способ установки

В зависимости от способа установки устрйоства подразделяются на два типа:

1. Настенный — оборудование монтируется на подвесной кронштейн, закреплённый на поверхности стены. Ёмкость бытовых настенных бойлеров обычно не превышает 200 л, но в линейке некоторых производителей можно встретить конструкции вместимостью до 650 л.
2. Напольный — бак устанавливается на поверхность пола в непосредственной близости от нагревательного котла. Средняя ёмкость бытовых напольных моделей варьируется от 200 до 500 л. Промышленные варианты имеют только напольный способ установки.

Бойлеры бывают настенного (слева) и напольного (справа) исполнения

Способ компоновки

По способу расположения конструктивных элементов водонагреватели подразделяются на два типа:

1. Вертикальный — наиболее распространённый способ компоновки, позволяющий сэкономить внутреннее пространство в помещении. Вертикальные устройства имеют ограниченный объём и размеры, поэтому такое исполнение вполне подходит для использования в частном секторе.
2. Горизонтальный — не имеет чётких ограничений по объёму и габаритам. Как правило, такие устройства за счёт большего размера имеют множество дополнительных функций. Например, более толстый теплоизоляционный слой, рециркуляция и накопление.

Горизонталльные бойлеры могут иметь более толстый слой теплоизоляции и ряд дополнительных функций

Выбор бойлера для самостоятельного изготовления

Общее устройство бойлера косвенного нагрева довольно простое — при умении работать с электроинструментом и сваркой водонагреватель можно изготовить самостоятельно.

Для использования в условиях частного дома, где проживает семья из трёх человек, достаточно вертикального бойлера с медным теплообменником. Если семья большая, то лучше выбрать напольную конструкцию. Это позволит сделать оборудование необходимой ёмкости, а также провести должную теплоизоляцию бака.

Изготавливать самостоятельно бойлер c теплообменником типа «бак в баке» не желательно. Во-первых, потребуется найти или изготовить сам бак, что потребует достаточно много сил и времени. Во-вторых, при изготовлении водонагревателей большого объёма габариты конструкции увеличиваются в несколько раз.

К тому же заводские модели, изготавливаемые по этой технологии, имеют специальное покрытие (эмаль, керамика, серебряное напыление) на теплообменнике. Повторить нанесение подобного покрытия в «гаражных условиях» не получится.

Особенности бойлеров, сделанных своими руками

• Установка такого прибора экономит финансы владельца дома.
• Аппарат подключается к отопительной системе дома и должен устанавливаться рядом с отопительным котлом.
• Из такого прибора пользователь получает воду с постоянной температурой.
• Если емкость бойлера большая, нагрев воды в нем довольно длительный. Причем за время этого нагрева интенсивность обогрева помещений дома снижается.
• На трубке теплообменника постепенно откладывается накипь, поэтому 1-2 раза в год ее придется очищать механически или с помощью химических средств.
• Горячая вода из такого бойлера может поступать только в отопительный сезон. Чтобы аппарат обеспечивал воду и в летний период, в него следует встроить ТЭН.

Достоинства и недостатки оборудования косвенного нагрева

Среди преимуществ бойлера косвенного типа можно выделить:

• экономичность (отсутствуют затраты на электроэнергию);
• высокую производительность оборудования, ограниченную только мощностью обогревательного котла;
• отсутствие прямого контакта между проточной водой и теплоносителем;
• возможность потребления тепловой энергии сразу с нескольких источников для увеличения мощности и эффективности работы бойлера.

К существенным недостаткам оборудования можно отнести:

• высокую стоимость. Бойлер косвенного нагрева стоит в 1,5–2 раза больше, чем водонагреватель прямого типа;
• недостаточную мощность. Для нагрева большого количества воды (более 100 л) может потребоваться достаточно много времени — от 1 часа. В ассортименте некоторых производителей существуют бойлеры с более высокой скоростью нагрева (30–35 мин.), но их стоимость неоправданно высока;
• большие габариты. Размер оборудования напрямую зависит от объёма бака. Бойлеры ёмкостью свыше 200 л занимают слишком много места, поэтому их устанавливают в отдельном подсобном помещении;
• невозможность круглогодичного использования. Эффективная работа только в отопительный сезон (осень — зима). Летом, когда обогревательный котёл выключен, нагрев воды в бойлере не происходит.

Бойлер косвенного нагрева готовит горячую воду дольше, но зато он не требует подключения к электрической сети

Плюсы использования бойлера, сделанного своими руками:

• подключение к центральной системе отопления;
• установка вблизи отопительного котла;
• незначительные затраты на монтаж контура;
• существенное сокращение расхода энергоресурсов;
• обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

• для установки бойлера требуется большая площадь или отдельное помещение;
• для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
• быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Этот вариант получения горячей воды подходит в период отопительного сезона. В другое время роль теплоносителя может выполнять встроенный в бак бойлера электрический ТЭН.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Экономичность использования косвенного водонагревателя является важным, но не единственным его достоинством. Бойлер имеет и ряд других эксплуатационных преимуществ:

• Достаточно высокая производительность. Ее конкретный показатель зависит от сечения труб, установленных в агрегат, а также от мощностных характеристики самого отопительного котла.
• Нет нагрузки на бытовую электросеть (если дополнительно не монтируется нагревающий элемент).
• Возможность эксплуатации оборудования круглогодично (требуется установка ТЭНа – специального нагревателя) и использования разных источников тепловой энергии. В ряде случаев это имеет огромное значение.
• Отсутствие участков соприкосновения между содержащим немалое количество вредных солей теплоносителем и подогреваемой водой.

Теперь разберемся с недостатками рассматриваемых водонагревателей и с возможными способами их решения. Главный минус бойлера – большие размеры бака. Агрегат занимает немало места, что может вызвать затруднения при его установке в скромных по площади помещениях. Второй недостаток заключается в том, что в крупной по объему емкости вода нагревается достаточно долго. Причем при подогреве жидкости в баке отмечается некоторое уменьшение интенсивности отопления жилища.

Установка обвязки

Из описания принципа функционирования косвенного водонагревателя видно, что без дополнительных приспособлений его можно эксплуатировать только тогда, когда работает отопительная система. То есть, используется бойлер исключительно в холодное время года. А если нам хочется постоянно получать горячую воду, вне зависимости от температуры на улице?

Есть котлы со встроенным водонагревателем. В них монтируется медная трубка, которая представляет собой спираль.

Полезные советы от профессионалов

Существует ряд важных нюансов, без знания и соблюдения которых подключение бойлера к водопроводу будет неправильным. Вы должны знать, что систему горячего водоснабжения не нужно укомплектовывать никакими дополнительными элементами, за исключением отсекающего крана. Он устанавливается на патрубок бойлера.

Патрубок же холодной воды устанавливается после предварительного монтажа тройника. Кран для отведения лишней холодной воды из водонагревателя врезается в боковой отвод разветвителя. Также к тройнику подключаются клапан обратки и отсекающий кран. Последний соединяется с водопроводом.

Как слить воду из водонагревателя

При подключении бака к водопроводу запрещается делать следующее:

• открывать защитное окно при включенном нагревателе;
• испытывать пустой бойлер. Предварительно бак нужно наполнить водой, иначе ТЭН может сгореть;
• сливать воду, не выключив предварительно нагреватель;
• укомплектовывать водогрейку деталями от других бойлеров. Исключение составляют одинаковые модели, а также баки с совместимыми запчастями.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

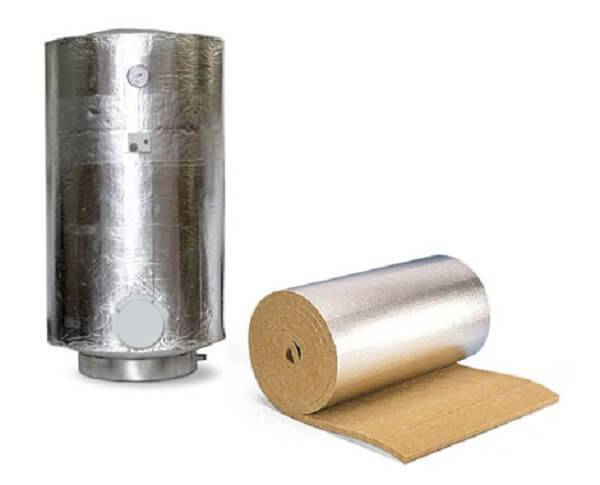

Теплоизоляция бойлерного бака

Для понижения тепловых потерь и увеличения КПД емкость снаружи покрывается слоем изоляции.

• Для утепления подойдет минеральная вата, монтажная пена или любой другой подходящий материал.
• Крепится теплоизоляция к баку с помощью клея, проволоки или полосовых стяжек.
• Рекомендуется корпус емкости покрыть фольгированным утеплителем или тонким листовым металлом. В этом случае бак будет иметь аккуратный внешний вид.
• Наиболее простой вариант утепления – применение бака большей емкости. Бройлер вставляется в него, а простенок между емкостями заполняется пенопластом или утепляющим материалом.

Изготовление змеевика

Для змеевика подойдет латунная или медная трубка. Можно использовать трубки из любого металла с хорошей теплоотдачей.

• Длина и диаметр элемента зависит от объема бака. На каждые десять литров рассчитывается полтора киловатта тепловой мощности змеевика.
• Накручивать выбранную трубку по спирали можно на трубу большого диаметра или бревно. При этом следует следить за витками.
• Количество витков зависит от объема и высоты емкости.
• Не следует накручивать спираль с усилием. Иначе змеевик потом трудно будет снять с оправки.
• Соприкасаться друг с другом витки не должны в целях наилучшего контакта греющей поверхности с водой.

Во время эксплуатации на поверхности змеевика скапливаются различные отложения. Поэтому рекомендуется очищать его примерно раз в год.

Разновидности систем

Те пользователи, которые используют газовые колонки и различного вида бойлеры для получения горячей воды, отлично знакомы с массой проблем, возникающих при их эксплуатации: надо выждать некоторое время, пока вода нагреется до нужной температуры, если включить одновременно горячую воду на кухне и в ванной, то ее температура понизится. Косвенный бойлер устраняет эти проблемы: поступающая от него вода всегда имеет постоянную температуру, независимо от того куда она подается. Такие водонагреватели могут быть нескольких типов.

1. Самым распространенным является конструкция со змеевиком, который устанавливается внутри бака, и по нему циркулирует горячая вода. Холодная вода, поступая в емкость, контактирует со змеевиком и нагревается до установленной температуры.
2. Другой вариант — когда змеевик монтируется вдоль стенок емкости, а не в ее центре.
3. Если есть две емкости — большая и маленькая, то меньшую по размерам вставляют в большую. Вода циркулирует между ними: в малую нагнетается горячая вода, а вокруг нее — холодная для нагрева.

Принцип работы таких водонагревателей прост, чтобы наглядно разобраться в работе системы есть подробная схема.

Делаем бойлер своими руками на дровах

Изделие имеет конструкцию самовара и не зависит от энергоснабжения.

• В первую очередь следует изготовить печь, с помощью которой будет нагреваться вода внутри титана.
• Устанавливать бак можно на печь, сваренную из отрезка металлической трубы большого диаметра или сложенную из кирпича.
• Для печи из кирпича емкость для воды может быть как квадратной, так и круглой. Дымоотводная трубка приваривается к металлической панели, которая будет закрывать печь сверху. Водяной бак без дна приваривается к металлической поверхности печи.
• Печь по типу буржуйки изготавливается из трубы, в которой вырезаются отверстия для дверей топки и поддувала. Для укладки колосника внутри трубы укрепляются кронштейны. Дно и верх емкости заваривается листами металла. Дымоходная труба приваривается к круглому отверстию, которое вырезается в верхней части печи. Проходить труба должна будет через емкость, и нагревать воду до нужной температуры.
• Дымоход выводится на улицу.
• Для поступления воды и ее выхода к баку следует приварить два патрубка.
• В бойлер, сделанный своими руками, вода может заливаться вручную, поступать из установленного выше конструкции накопительного бака или из магистрали.

Такие водонагреватели способны не только подать горячую воду, но и обогреть помещение.

Установив бойлер, сделанный своими руками, и открывав кран, можно моментально получить горячую воду. По сравнению с водонагревателями, которые работают на электричестве или газе, бойлер поможет сэкономить на энергоносителях.

Как правильно изготовить нагреватель

Есть несколько вариантов — самодельная конструкция так проста, что можно выбрать любой:

• Емкость, внутри которой расположен змеевик с теплоносителем.
• Бак, в котором теплообменник размещен вдоль стен.
• Один большой и один маленький бак. В маленький заливается вода, а в большом циркулирует теплоноситель.

Дополнительно вам понадобятся: обратный клапан, кран, ТЭН, магниевый анод.

Какие этапы предстоит пройти:

• Подбор бака.
• Изготовление теплоносителя.
• Утепление корпуса.
• Общая сборка.
• Обвязка котла.
• Установка крана.

Важно правильно рассчитать мощность и размеры конструкции. Сколько воды будет нагревать бойлер? До какой температуры?

Мощность нагрева основывается на:

Мощность нагрева основывается на:

• Температуре содержимого спирали.
• Мощности циркуляции.
• Температуре воды на входе.

Например, для емкости на 120 литров подойдет насос на 1 Атм. Он сможет прогонять 200 литров в час. Максимальная температура теплообменника — 85 градусов. От этого стоит отталкиваться при изготовлении прибора.

Чертежи конструкции:

Подготовка бака

В качестве бака можно выбирать любую емкость из нержавейки, пластика. Его можно сделать из пластиковой бочки, старого водонагревателя, газового баллона.

При этом учитываются такие особенности:

• Газовый баллон предварительно нужно зачистить, разрезать вдоль и обработать специальным средством. Затем загрунтовать и сварить две части.
• Если за основу берется стальной лист, согните его, сварите в цилиндр и приварите днище. В качестве формы можно взять бревно.
• Старый бойлер также нужно разрезать, очистить от накипи и отложений, обработать. Готовые бочки из пластика осматриваются на целостность и подготавливаются для установки труб.

В корпусе нужно проделать 5 отверстий: два сбоку для установки змеевика, одно сверху для отбора воды, два снизу для забора и слива воды.

Спираль для нагрева воды

Лучше всего делать змеевик из того же материала, что и бак. Но это не всегда возможно, поэтому чаще всего изготавливают латунный или медный змеевик. Прежде чем приняться за работу, нужно сделать расчет длины изделия по формуле:

L=V/S=V/πR²=0,0044/3,14х0,0185²=4 м

Возьмите пустотелую трубку с внешним диаметром 42х2,5 см.

Для расчета размера витка нужно вычислить радиус. К примеру, возьмем радиус 15 см. Исходите из того, чтобы между стенками и спиралью оставалось пространство.

L=2πR=2х3,14х15=94,2 см

Выходит четыре витка. Не забудьте оставить запас трубки для установки.

Возьмите подходящую основу и накручивайте на нее трубу. При этом соблюдайте такие правила:

Витки не должны соприкасаться для лучшего контакта.

Не накручивайте вплотную к основе — сложно будет снять.

Теплоизоляция корпуса

Качественная теплоизоляция позволяет повысить КПД прибора и снизить теплопотери. Можно использовать любой материал: монтажную пену, минеральную вату. Сверху покройте корпус листом металла или установите бак в емкость побольше.

Сборка конструкции

Все элементы подготовлены, приступайте к сборке:

• Установите спираль в емкость так, чтобы она не касалась стенок бойлера. Если емкость металлическая, предварительно приварите основы для змеевика.
• Вывод и ввод в теплообменник выводите наружу. Загерметизируйте их сваркой.
• Приварите патрубки для забора и выдачи воды.
• Установите обратный клапан.
• Снизу на корпус приварите опоры или ушки для подвешивания.
• Если бойлер планируется использовать в летнее время года, дополнительно монтируйте ТЭН и термостат в нижней части.
• В удобном месте установите магниевый анод.
• Сверху накройте конструкцию крышкой.
• Подключите змеевик к контуру отопительной системы.
• Подключите входную и выходную трубу для воды.
• Проверьте конструкцию на герметичность.

Чтобы определить, насколько герметично спаяны элементы, выполняется пробный запуск. Видео по теме поможет вам вникнуть в работу:

Бойлер косвенного нагрева можно разместить в подвале частного дома. Вы будете самостоятельно контролировать силу нагрева и количество расходуемого топлива.
