Блок питания для светодиодного светильника: схема лед лампы подключения к источнику питания

Выбор варианта питания

Если лампы освещают помещение, не требующее особенного качества света, то вполне возможно использование блоков питания трансформаторного или импульсного типа. В этом случае не будут особенно заметны пульсации света из-за скачков напряжения.

В случае, когда необходим поток света высокого качества, а также если этот светильник потребляет большую мощность, то рекомендуется использовать драйвер.

На выбор блоки питания влияет также место расположения светильника. В частности, это влияет на степень защиты. В жилом помещении она должны быть ниже, а в агрессивной среде с пылью, влагой требования будут более высокими.

Подключение светодиодов к блоку питания

Блок питания компьютера — это замечательный источник питания для светодиода или линейки из светодиодов, поскольку он вырабатывает стабилизированное напряжение +5 вольт (В) и +12 В.

Итак, разъем имеет четыре контакта, к которым подходят четыре же провода: два из них черные — это «ноль», один красный выдает напряжение +5 вольт, и один желтый выдает +12 вольт.

Рассмотрим схему подключения одного светодиода.

	При питании от 5 В последовательно со светодиодом необходимо включить ограничительный резистор номиналом от 100 до 200 Ом.
	При питании от 12 В последовательно со светодиодом требуется включить ограничительный резистор номиналом от 400 до 900 Ом.

Рассмотрим схему подключения двух светодиодов.

	При питании двух светодиодов от 5 вольт, в схему надо включить резистор до 100 Ом. Некоторые светодиоды в такой схеме будут светиться слишком тускло (даже без резистора).
	При питании двух светодиодов от 12 В, в схему надо включить резистор от 250 до 600 Ом.

Рассмотрим схему подключения трех и четырех светодиодов.

	При питании трех светодиодов от 12 В, следует использовать резистор номиналом от 100 до 250 Ом.
	Некоторые светодиоды в такой схеме включения будут светиться слишком тускло (даже без резистора).

Универсальный принцип расчета ограничительного резистора описан в статье «Методика расчета питания светодиода».

Выше приведены схемы последовательного включения светодиодов. Существуют также способы параллельного включения светодиодов

Обратите внимание, что под параллельным включением подразумевается схема в которой, когда аноды и катоды всех светодиодов непосредственно сходятся в две точки (два пучка)

Такие схемы, как правило, не экономичны и небезопасны, как для блока питания, так и для светодиодов. Кроме того, схемы параллельного включения более сложны в расчетах, требовательны к источнику питания, поэтому мы будем пользоваться ими только в особых случаях. Просто посмотрим как выглядит такая схема.

При паралельном включении светодиодов следует использовать только одинаковые светодиоды, с минимальным разбросом характеристик. Сопротивление ограничительного резистора должно быть рассчитано и подобрано с высокой степенью точности. В случае выхода из строя одного из светодиодов — остальные могут выгореть по очереди друг за другом в считанные минуты.

Рекомендую никогда не использовать эту схему включения светодиодов. Но если все же условия требуют параллельного включения то советую использовать следующий вариант.

Такая схема параллельного включения светодиодов практически избавлена от опасности последовательного выгорания светодиодов. В данном случае вместо ограничиельного резистора включено несколько обычных выпрямительных диодов разных марок (НЕ светодиодов).

Благодаря падению напряжения на этих диодах, до светодиодов доходит напряжение уже не 5 Вольт, а значительно меньше. Ограничительные диоды подбираются так, чтобы до светодиодов доходило напряжение равное их падению напряжения в открытом состоянии.

Эта схема используется используется автором для круглосуточного светодиодного освещения квартиры.

Фокус №8 в рейтинге лучших производителей.

“ФОКУС” – российская промышленная компания, занимающаяся разработкой, проектированием и производством светотехнической продукции.

Приоритетным направлением компании является выпуск светодиодных светильников разного назначения.

Современный ассортимент светильников компании “ФОКУС” включает уличные, магистральные, офисные, тепличные, взрывозащищенные и многие другие типы светильников, сфера применения которых охватывает практически все строения жилого, торгового и промышленного назначения.

Наш специализированный новостной раздел поможет вам всегда быть в курсе последних событий компании “ФОКУС” и ее продукции.

Анонс начала продаж источников питания производства ФОКУC

Компания ФОКУС обладает значительным опытом в разработке и производстве источников питания светодиодов для своих светильников, что в совокупности с контролем качества на каждом этапе изготовления и тестированием в собственной лаборатории позволяет выпускать исключительн …

Типы источников питания на 12 вольт

Это первое, с чего надо начинать выбор. Определитесь, где он будет устанавливаться: в сухом или влажном помещении, доступном или недоступном для детей месте и т.п. Сейчас производители делают такие блоки в 4-х вариантах исполнения:

БП открытого типа – самый дешевый и популярный блок. Материал корпуса изготовлен из металла с отверстиями для вентиляции. В основном применяется для домашнего светодиодного освещения. Не защищает схему от пыли, влаги и попадания мелких предметов. Поэтому рекомендуется его монтировать в сухом и недоступном для детей месте. Желательно, в закрытом объеме для защиты блока питания от пыли. Также к недостаткам этого типа БП можно отнести неэстетичный внешний вид и крупные размеры корпуса. Герметичный источник блока питания в алюминиевом корпусе – дорогой, но надежный, долговечный и герметичный блок для влажных помещений или улицы. Используется в профессиональном изготовлении наружной световой рекламы, так как не боится конденсата, прямого солнечного излучения и резких перепадов температур

Корпус достаточно тяжелый, но зато обеспечивает хороший теплообмен и охлаждение силовых элементов схемы Обратите внимание! Модели, мощностью до 36 Вт, могут изготавливаться в пластиковом корпусе, залитом герметиком либо клеем. Полугерметичный блок на 12 вольт в пластиковом корпусе напоминает зарядное устройство ноутбука

Главные достоинства: приятный внешний вид, малый вес, герметичность и компактность Наверное, самый оптимальный вариант, так как такой источник питания можно установить в комнате где угодно. Корпус закрытый, поэтому гарантирует безопасное использование, а схема защищена от пыли и влаги. Но есть и недостатки: затрудненный теплообмен, высокая стоимость и ограничение по мощности (самая мощная модель – 100-120 Вт)

Поэтому очень важно правильно подобрать мощность блока питания на 12 В. Но об этом чуть дальше

Компактный сетевой тип питания 12 В – недорогой, миниатюрный и простой в подключении блок

Как правило, модели свыше 60 Вт не выпускают. Поэтому они подходят для светодиодных лент длиной не более 5 метров. Удобен тем, что нет надобности в стационарном монтаже

Обратите внимание! Существуют блоки для светодиодных конструкций на 24 вольта и даже на 36 вольт. Как правило, такое напряжение необходимо для создания освещения большой мощности, при этом снижает используемое сечение провода и силу тока в 2 раза

Причины выхода из строя

Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:

Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.

Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может “потерять терпение”. Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.

Общие требования к устройству

Светодиоды – эффективные и надежные устройства. Производители гарантируют длительный эксплуатационный срок этих приборов – 50 тысяч часов и более. Значит, и блоки питания для них должны служить долго и надежно.

Основные требования, предъявляемые этим устройствам:

Энергоэффективность. Производство светодиодов – это прежде всего внедрение энергосберегающих технологий. Для сохранения эффективности светодиодной системы освещения источники питания также должны обладать надлежащим КПД.
Электромагнитная совместимость. Блок питания в светодиодном светильнике – по сути, единственный источник электромагнитных помех. В зависимости от того, какими производственными параметрами он будет обладать, такими будут и показатели общей электромагнитной совместимости светильника.
Электробезопасность. Электрическая безопасность светодиодной системы освещения находится в полной зависимости от того, насколько безопасна в этом отношении конструкция блока питания, ведь он является единственным устройством, к которому подведена электросеть напряжением 220В. Устройство должно быть надежно защищено от коротких замыканий и перегрева.
Поведение блока питания. На светотехнические параметры светодиодных светильников влияет характеристика тока, проходящего через светодиод. Если он будет изменчивым во времени или пульсирующим, значит, на высокое качество освещения не стоит рассчитывать.

Основные критерии выбора

Чтобы подобрать блок питания светодиодной ленты, нужно обратить внимание на такие ключевые характеристики данного устройства:

значение выходного напряжения – оно в обязательном порядке должно соответствовать по показателю осветительному прибору;
показатель мощности устройства – рассчитывается по специальной формуле;
уровень защиты;
наличие дополнительных функций.

Выбирая источник питания, также нужно учесть его стоимость. Защищённые от влаги модели будут стоить дороже. На ценообразование влияет метод преобразования устройства и его мощностные показатели.

Метод преобразования

Принцип работы импульсного блока питания

По способу преобразования блоки питания можно разделить на 3 основных типа:

линейные;
бестрансформаторные;
импульсные.

Источники питания линейного типа изобрели ещё в прошлом столетии. Они активно использовались до начала 2000-х годов, до появления на рынке импульсных устройств. Сейчас практически не применяются.

Бестрансформаторные модели малопригодны для питания светодиодных светильников. Они обладают сложной конструкцией – напряжение 220В в них уменьшается посредством RC-цепи с последующей стабилизацией.

Основной серьёзный минус – блок нельзя включать без нагрузки. В противном случае может выйти из строя силовой транзистор. На современных моделях эту проблему решили при помощи обратной связи. В итоге на холостом ходу напряжение на выходе не выходит за пределы допустимого показателя.

Охлаждение

В зависимости от применённой системы охлаждения блоки питания разделяются на 2 типа:

Активное охлаждение – устройство оснащается внутрикорпусным вентилятором, отвечающим за эффективность охлаждения. Такая конструкция даёт возможность взаимодействовать с достаточно высокими мощностями. При этом вентилятор может гудеть и его периодически нужно чистить, так как с воздушным потоком внутрь корпуса попадает пыль.
Охлаждение пассивного типа – устройство не оборудуется вентилятором (естественное охлаждение). Такие источники питания очень компактны, но при этом подходят исключительно для использования в быту, так как рассчитаны на малые нагрузки.

Исполнение

Компактный блок питания для светодиодной ленты

По типу исполнения блоки питания разделяются на такие конструкции:

Малогабаритный пластиковый корпус. Такое устройство внешне схоже с блоками питания от ноутбуков и обладает разборным корпусом из пластика. Модели данного класса функционируют стабильно и будут оптимальным вариантом для использования в сухих помещениях.
Герметичный корпус из алюминия. Конструкционные особенности, герметичность и прочность используемого материала, позволяют применять такой светодиодный блок в помещениях с повышенной влажностью. Он устойчив к воздействию влаги и выделяется длительным эксплуатационным сроком.
Корпус из металла с вентиляционными отверстиями. Такие устройства не защищены от внешних воздействий, поэтому монтируются в специальные закрытые коробки. Корпус открытого типа даёт возможность быстро перенастроить блок.

Выходное напряжение

Данная характеристика устанавливает, в какой номинал напряжения преобразует источник питания исходное сетевое напряжение 220В. Обычно это 12В и 24В постоянного или переменного типа. Наиболее распространёнными являются светодиодные ленты на 12В с напряжением постоянного типа. Соответственно, для них нужен блок питания маркировки DC12V.

Мощность

Потребление светодиодов

В отдельных ситуациях в расчёте мощности источника питания просто нет надобности. Например, если нужно подсоединить 1 метр ленты на светодиодах класса SMD с питанием 12В, подойдёт любой блок с неизменным напряжением на выходе 12В. Если же предполагается более мощная нагрузка, нужно будет воспользоваться формулой расчёта.

Подобрать мощность источника питания можно исходя из максимальной длины светодиодной ленты и от показателя потребления 1 метра изделия. Для облегчения такой задачи производители прописывают требования к источнику питания в инструкции к LED-ленте.

Дополнительные функции

Блок питания с пультом управления

Кроме основных характеристик, при выборе блоков питания внимание нужно обращать на наличие в них дополнительных функций:

могут быть тривиальными и исключительно обеспечивать питание;
более функциональные модели обладают встроенным диммером;
отдельные устройства оснащаются инфракрасным датчиком или радиоканалом для управления при помощи пульта ДУ.

Tantos №5 в рейтинге лучших производителей.

Камеры Tantos – известный бренд в России и за рубежом, под которым выпускаются системы видеонаблюдения и регистрации.

Камеры просты в монтаже и настройке, удобны в применении и имеют интуитивно понятный интерфейс.

Широкий ассортимент продукции компании позволит покупателю легко выбрать наиболее подходящую для его нужд модель камеры на основе технических характеристик.

Подробнее ознакомиться с камерами Tantos можно в настоящем разделе ниже.

Блок питания 12 вольт 2 ампера БП-2А.

Представляем новый импульсный источник питания БП-2А, выполненный в компактном пластиковом корпусе

Представленная новинка имеет регулировку выходного напряжения, защиту сети 220В от помех.
Крепления кабеля – зажимные колодки.
Шнур питания 220 В входит в комплект по …

Блок питания Tantos TS-1,5A-U-Slim LuxБлок питания Tantos БП-3АМ-У, БП-5АМ-УБлок питания Tantos TS-1,5A-U-Slim

Подробнее – Новости | Новинки производителя : “Tantos”

Блок питания своими руками

Осуществить сборку импульсного блока питания для светодиодной панели своими руками может только профессионал. Проще изготовить схему на трансформаторе, поскольку без блока питания светодиодную ленту подключать нельзя. Этот прибор обычно уменьшает напряжение сети с 220 вольт до требуемой величины.

Самые простые ситуации могут быть связаны с использованием обычного резистора, сопротивление которого должно быть высоким.

Создание такой схемы не является простым, так как потребуется учесть потерю части электрической мощности. Для компенсации потерь светодиоды подключаются к низковольтным источникам, стабилизирующим выходной ток.

Светодиодные лампы выпускаются с блоком питания, встроенным в саму конструкцию. При их создании обязательно учитывается мощность трансформатора, понижающего переменного напряжения. На его выходе оно составляет 12–20В. Блок питания для светодиодной ленты 24в либо 12в подбирается в зависимости от типа прибора. Комплект светодиодной ленты имеет трансформатор в виде автономного модуля.

При создании блока питания для светодиодной ленты 12в 250вт или 12в 220 вольт потребуется осуществить подготовку двухполупериодного выпрямителя, имеющего фильтрующую емкость. Стабилизатор устройства имеет простейшую микросхему 7812, обеспечивающую выходной ток, который составляет не больше 1,5 А.

После подключения светодиодной ленты к блоку питания обеспечивается качественная изоляция всех контактов, которые необходимо спрятать под ней. Надежную защиту от случайных прикосновений представляет собой отрезок небольших размеров от кабель-канала нужной толщины. Если изоляция выполняется обычной изолентой, устройство будет иметь непривлекательный внешний вид. В комплекте есть защитные крышки к блоку питания для светодиодной ленты 24v или 12v, они позволят обеспечить необходимый уровень электробезопасности.

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
Переведите потенциометр в положение максимального сопротивления

Плавно убавляйте его, следите за свечением диода и ростом тока.

Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов. После выхода диода на номинальный ток яркость свечения почти не изменяется

После выхода диода на номинальный ток яркость свечения почти не изменяется.

Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.

Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

Классификация блоков питания

Блоки питания для светильников. Успейте купить со скидкой!

Разбирая вопрос о блоках питания, следует понимать, что подразделяются они на внутренние и внешние, в зависимости от характера их размещения. Внутренние будут располагаться в корпусе самого прибора, а внешние — на внешней стороне. Стоит отметить, что внешний блок питания не всегда идет в комплекте со светильником, в некоторых случаях его потребуется покупать отдельно.

Помимо этого, блоки питания подразделяются по конструкции. Они бывают:

изолированные;
неизолированные.

Изолированный будет отличаться тем, что его вход не имеет взаимосвязи с выходом. Именно поэтому можно говорить о более высокой безопасности при работе приборов. То есть не при каких обстоятельствах не будет достигнута опасная величина. Изолированный тип блока питания считается классической его конструкцией. Более привычным вариантом многие годы были обычные трансформаторы. Стоимость изолированного блока будет несколько выше, но это обуславливается его отличными способностями урегулировать скачки напряжения, которые нередко встречаются на практике.

Но наряду с этим такие блоки питания также будут иметь и свои положительные стороны. К ним прежде всего можно отнести невысокую цену, компактность, увеличенный КПД. Именно такого типа блоки устанавливаются на более дешевых осветительных приборах, которых большое множество на рынке.

Поскольку неизолированные блоки имеют невысокую электрическую безопасность, они бывают только внутренними. Основным же их недостатком является наличие различных сетевых помех. А все это может привести к скорому выводу из строя такие установленные светодиодные светильники.

Производители предлагают огромный выбор источников питания для светодиодных светильников различного типа. Будь то ленты со светодиодами, линейки, модули или лампы. И напряжение в таких устройствах будет соответствующее.

Но всегда можно изготовить собственными силами необходимый блок питания для выбранного устройства со светодиодами. Тем более что таким образом можно существенно сэкономить. Многим попросту не хочется тратить деньги на те модели, которые предлагают производители, поэтому, следуя инструкции и немного разбираясь в электроприборах, не составит особого труда изготовить блок стабилизации перепада напряжения индивидуально. Стоит понимать, что его наличие сможет значительно увеличить период функционирования самого светильника.

Схема подключения драйвера к светодиодам

Существует 3 вида подключения, рассмотрим на примере с 6 потребителями. Потери напряжения у них составляют 3 В, потребляемый ток 300 мА:

последовательный;
параллельный;
последовательный по 2.

Основные виды схем:

На базе микросхемы. PT4115 имеет отдельный вывод для управления включением и выключением светодиодов. Используя этот вывод, можно легко получить диммируемый драйвер для светодиодного светильника

Диммируемый драйвер получается с помощью изменения уровня потенциала на выводе DIM (непрерывный режим работы драйвера), либо подавая на него импульсный сигнал нужной скважности (импульсный режим со стробоскопическим эффектом). В последнем случае максимальная частота следования импульсов — 50 кГц.

Плавное включение светодиодов, если между выводом DIM и «землей» включить конденсатор

Время выхода на максимальную яркость будет зависеть от емкости конденсатора, чем она больше, тем соответственно дольше будет разгораться светильник.

С регулятором яркости постоянным напряжением. Работает благодаря тому, что внутри микросхемы вывод DIM «подтянут» к шине 5 В через резистор сопротивлением 200 кОм. Когда ползунок потенциометра находится в крайнем верхнем положении, образуется делитель напряжения 200 + 200 кОм и на выводе DIM формируется потенциал 5/2 = 2.5 В, что соответствует 100 % яркости.

Без гальванической развязки. Проста и надежна. Делитель основан на емкостном сопротивлении. Электролитический конденсатор сглаживает пульсации после выпрямления. L7812 – сам стабилизатор.

Драйверы предназначены для сглаживания всех прыжков тока в электросистеме. К их выбору или самостоятельной сборке нужно подходить ответственно и только после просчета всех требуемых параметров. Схемы драйверов помогут выбрать нужный прибор и верно его установить.

Изготовить своими руками

Заново светильники на светодиодах делают редко. Лампу проще изготовить из неисправной. Фактически получается, что ремонт и изготовление нового изделия – это один процесс. Для этого LED-лампу разбирают и восстанавливают перегоревшие светодиоды и радиодетали драйвера. В продаже часто бывают оригинальные светильники с нестандартными лампами, которым в дальнейшем трудно найти замену. Простой драйвер можно взять из неисправной лампы, а светодиоды – из старого фонарика.

Схема драйвера собирается по классическому образцу, рассмотренному выше. Только к ней добавляется резистор R3 для разрядки конденсатора С2 при отключении и пара стабилитронов VD2,VD3 для его шунтирования на случай обрыва цепи светодиодов. Можно обойтись одним стабилитроном, если правильно подобрать напряжение стабилизации. Если конденсатор выбрать под напряжение больше 220 В, можно обойтись без дополнительных деталей. Но в этом случае его размеры увеличатся и после того, как будет сделан ремонт, плата с деталями может не поместиться в цоколь.

Схема драйвера приведена для лампы из 20 светодиодов. Если их количество будет другим, необходимо подобрать такую величину емкости конденсатора С1, чтобы через них проходил ток 20 мА.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

+12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
+12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
+12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

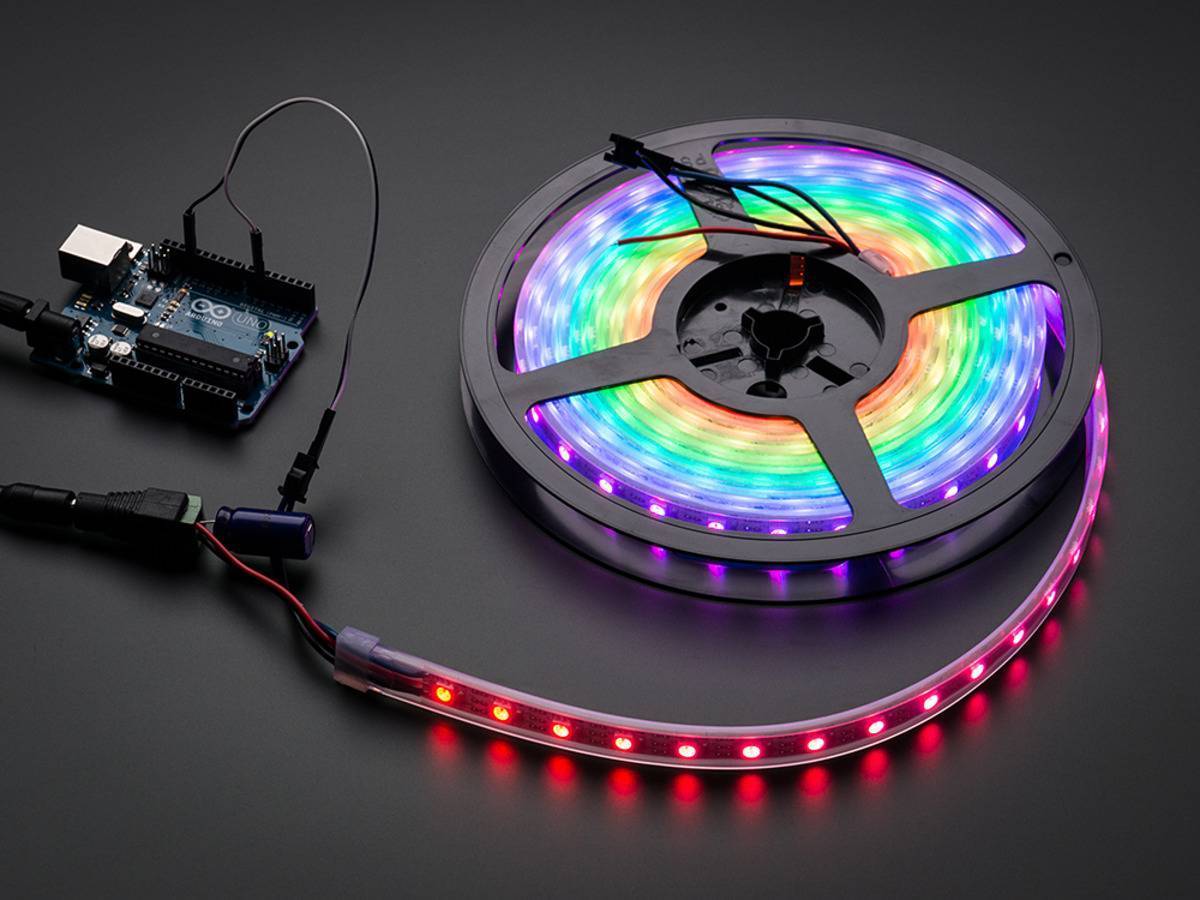

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.
