Блок аварийного питания для светодиодных светильников

Можно ли самостоятельно смонтировать аварийное освещение

Аварийное освещение на производстве

Каких-то особых требований к тому, кто должен монтировать системы аварийного освещения, в законодательстве нет. При проверке сотрудниками МЧС, главное, чтобы оно было и удовлетворяло ГОСТ Р 55842-2013, СНиП 23-05-95 и ПУЭ, Глава 6.1 «Аварийное освещение». Поэтому для офиса или небольшого производства, вполне возможно смонтировать систему своими руками, точнее руками обслуживающих электрические сети и электрооборудование штатных работников.

Для того, чтобы сделать все правильно, нужно изучить вышеуказанные и некоторые другие нормативные документы. Чтобы облегчить вам работу, тезисно изложим основные требования. При этом не будем брать в расчет аварийное освещение крупных или особых объектов (метрополитен, лифты и т. п.), эксплуатацией которых занимаются специализированные службы.

Необходимо правильно разместить светильники, и выбрать необходимое время их работы

На путях эвакуации они должны обеспечивать интенсивность не менее 1 люкса, и работать при отключении центрального электроснабжения не менее часа.

Дополнительно освещаются лестницы, пересечения коридоров, перепады уровня пола, дверные проемы, выходы, а также места, где находятся гидранты, противопожарный инвентарь, телефоны или другие средства вызова экстренных служб. Также должно быть освещено и расположение самих вывешенных планов эвакуации.
Если помещение имеет площадь больше за 60 квадратных метров,то монтируется светильник работающий час, и дающий свет не слабее ½ люкса. Рекомендуется устанавливать такие же средства освещения во всех помещениях, где постоянно есть люди, особенно если в них нет доступа солнечного света через окна.
В зонах повышенной опасности (для большинства офисов и административных задний, это электрощитовые и места размещения серверов) освещение должно иметь яркость не меньше чем 1/10 от нормальной, но превышать 15 люкс. Работать они должны также час. Кроме того, для таких мест нормируется и время перехода из обычного режима в аварийный — 0,5 секунды (светодиодная лампа аварийного освещения включается мгновенно).
Резервное освещение — должно работать не менее часа (это достаточное время для безаварийного завершения работы или технологического процесса). Освещенность не менее трети от нормальной.

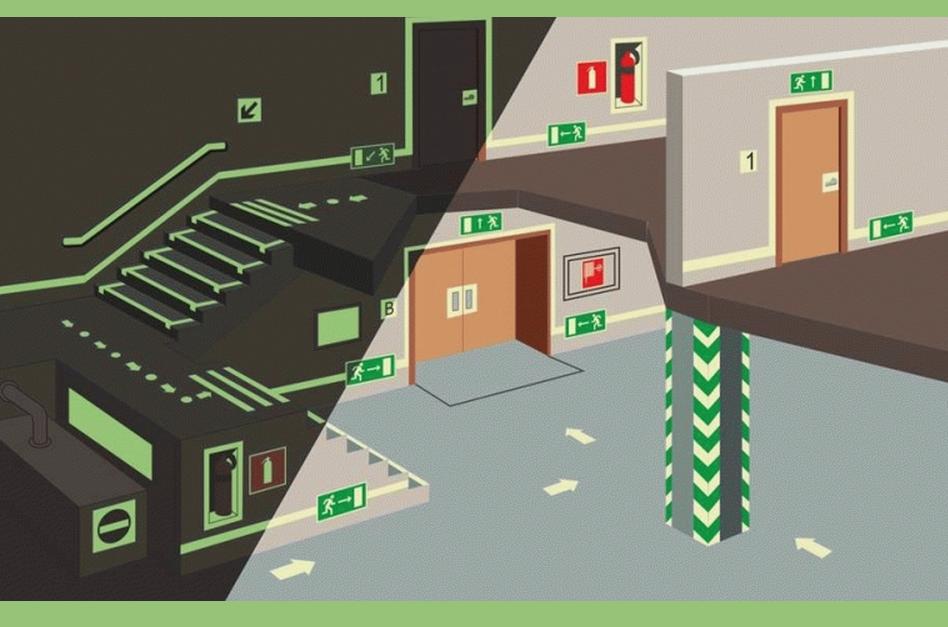

Правильно разместить и осветить знаки эвакуации

Хотя их размещение не особо касается вопроса аварийного освещения, все же перечислим то, что требует типовая инструкция:

Направляющая стрелка на зеленом фоне с направлением движения — ее вывешивают совместно с другими знаками;
Направление движения к выходу направо, налево — на стенах в местах поворотов;
Движение вверх или вниз (стрелка под углом) — перед началом наклонных плоскостей по которым следует перемещаться;
Вверх и вниз по лестнице — соответственно на лестницах;
Указатель выхода (Выход или Exit) — на дверях выходов или в дополнение указателям направления;
Красная стрелка — совместно со знаками, обозначающими местонахождение пожарного инвентаря, рукавов гидрантов, средств вызова экстренного вызова помощи, указывает не путь эвакуации, а направление движения к ним.
Знаки, обозначающие места хранения противопожарных средств и т. п. — на местах их хранения или совместно с красной стрелкой.

Нормируется время работы знаков в 1 час (как и фонарей других типов аварийного освещения). При этом необязательно чтобы они освещались изнутри, можно закрепить рядом с ними наружный светильник. Яркость освещения этих указателей должна быть не меньше 10 кандел на м2, но если задымление не в помещении где установлен знак, то ее можно снизить до 2 кандел на м2.

Не надо смешивать знаки безопасности и предписывающие знаки. Вторые обычно располагаются на синем фоне и подсказывают, что можно делать в обычной (неаварийной ситуации). Например, «место для курения», «проход здесь» и другие, не требуют подсветки.

Правильно подвести проводку к светильникам

Кабель с огнезащитой

Если мы не используем лампы светодиодные аварийного освещения аккумуляторные, то нам необходимо провести к ним провода от общих аварийных батарей или генераторов. Требуется, чтобы аварийное, эвакуационное и резервное освещение питались по разным линиям.

Причем, первые два типа делают из огнестойкого кабеля, так как они должны сохранять работоспособность при пожаре. К кабелю резервного освещения, почему то особых требований не предъявляется.

Будем рады, если этой статьей мы раскрыли для вас тему— светодиодное аварийное освещение, его плюсы и минусы, и объяснили, как выполнить его с помощью светодиодных ламп.

БЛОК АВАРИЙНОГО ПИТАНИЯ ДЛЯ СВЕТОДИОДНЫХ ЛЕНТ

Светодиодный ленточный светильник представляет собой гибкую печатную плату, на которой в один или два ряда установлены плоские безвыводные светодиоды. Количество диодов на один метр может варьироваться от 30 до 120, при напряжении 12 В.

При питании светодиодной ленты от источника 24 Вольта количество светодиодов может доходить до 240 штук, поскольку они устанавливаются в два ряда.

В отличие от LED ламп светодиодные ленточные источники света не оборудованы встроенным драйвером и требуют для своей работы источника питания постоянного тока с напряжением 12 В. Блоки на 24 вольта используются редко, в основном, в рекламных RGB лентах, которые управляются специальными контроллерами с целью создания световых эффектов.

Кроме номинального напряжения источник энергии для светодиодной ленты должен обеспечивать определённый ток, поскольку это очень важный параметр для светоизлучающих диодов.

Блоки для питания светодиодных лент стоят недорого и просты по конструкции, поскольку в них отсутствует инвертор преобразующий напряжение с аккумулятора в напряжение 220, необходимое для питания энергосберегающих ламп.

Светодиодные ленты обладают высокой светоотдачей, потребляя при этом минимум энергии, поэтому они широко используются в домашних условиях.

Обзор нескольких блоков для бесперебойного освещения.

Компаниями выпускается большое количество разнообразных моделей, которые отличаются по конструкции, мощности, напряжению и току. Вот некоторые из них:

NOVA LE 36/1.

Источник света – люминесцентная энергосберегающая лампа, мощность – до 36 Вт, время непрерывной работы – 60 минут. Класс защиты – IP66.

IS 200 EK-17.

Используется со светодиодными светильниками до 8 Вт. Емкость АКТ 1,5 А/ч, время работы в автономном режиме 1 час. Имеется кнопка “Тест”.

Это блок оборудован DIP переключателем, позволяющим выбрать выходное напряжение устройства. При этом изменяется и ток. Величине 12 В соответствует максимальный ток в 350 mA, а при напряжении 120 В, ток не превышает 50 mA.

БАП 12-3,0.

Для светодиодных лент с суммарной мощностью не более 12 W. Работает до 3 часов. Благодаря невысокой стоимости и компактным размерам это устройство можно использовать в домашних условиях.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Нормативные требования

Правила установки аварийных осветительных сетей подробно регламентируются в Своде Правил 52.13330.2016. Здесь приведена классификация видов искусственного освещения, которая включает в себя следующие виды: рабочее, охранное, дежурное и аварийное. Последнее относится к следующим двум разновидностям:

Резервное относится к процессам, которые нельзя сразу прекратить при наступлении аварийной ситуации. В этом случае возникает необходимость продолжения деятельности, для которого нужно обеспечить достаточный уровень освещённости. Одним из примеров такой ситуации может быть проведение хирургической операции.
Эвакуационное предназначено для освещения проходов, по которым перемещаются люди в процессе эвакуации во время чрезвычайных ситуаций.

Последний вариант подразделяется на такие виды:

Подсветка путей, по которым предполагается эвакуироваться при наступлении критической ситуации

Важной особенностью такого освещения является то, что оно работает на постоянной основе, а не только во время аварии. Это касается большинства тех объектов, где скапливается большое количество людей. В их число входят большие магазины, школы, бизнес-центры и аналогичные помещения и аналогичные места

Освещение мест, которые связаны с наличием повышенной опасности. Обычно этот вариант востребован на промышленных предприятиях. Антипаническое освещение обеспечивает хорошую видимость переходов, по которым люди перемещаются при возникновении критической ситуации. При его отсутствии повышается риск возникновения паники. При большом скоплении людей они могут затоптать друг друга

В их число входят большие магазины, школы, бизнес-центры и аналогичные помещения и аналогичные места. Освещение мест, которые связаны с наличием повышенной опасности. Обычно этот вариант востребован на промышленных предприятиях. Антипаническое освещение обеспечивает хорошую видимость переходов, по которым люди перемещаются при возникновении критической ситуации. При его отсутствии повышается риск возникновения паники. При большом скоплении людей они могут затоптать друг друга.

В этих случаях должна быть обеспечена надёжность срабатывания и бесперебойная работа аварийного освещения. Светильники для обеспечения эвакуации могут быть расположены в различных местах: на потолке, на стенах и в других местах, например, на ступеньках эвакуационных лестниц.

Как должно располагаться освещениеИсточник interalighting.ru

Система аварийного освещения может потребоваться в таких случаях:

Есть угроза того, что могут пострадать люди

Это может произойти вследствие травм, отравления или гибели в результате аварии. При возгорании или угрозе пожара. Если существует угроза взрыва

При наличии опасности нарушения важного технологического процесса. Из-за утечки опасных токсических веществ или радиоактивных материалов

В случае нарушения деятельности объектов критической инфраструктуры. При угрозе остановке объектов, которым нельзя прерывать работу.. При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями

При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями.

Виды применяемых световых указателейИсточник interalighting.ru

Аварийное освещение монтируют в местах, которые наименее подвержены опасности при наступлении аварийной ситуации. Оборудование для включения системы и управления ней располагают в наиболее защищённых местах.

Для проверки готовности к работе нужно регулярно проводить проверки исправности оборудования. При этом нужно включать, отключать и управлять его работой. В некоторых случаях такие проверки являются частью проведения учебной эвакуации.

При монтаже системы аварийного освещения также должны учитываться требования следующих документов:

СП 256.1325800.2016 регламентирует выполнение работ, относящихся к работе с электроустановками различных зданий.
ГОСТ-Р-55-842.2013 содержит требования к обеспечению работы аварийного обеспечения.

Сеть переменного тока, которая должна обеспечить функционирование дополнительной системы прокладывают параллельно проводам основной системы.

Следует различать антипаническое и эвакуационное освещение. Первое предназначено для того, чтобы обеспечить подход к эвакуационным путям. Второе предназначено для их непосредственного освещения.

Аварийное освещение требования пожарной безопасности

Нормативная база для системы аварийного света

Всю информацию о том, какие требования предъявляются к аварийному освещению, можно найти в следующих нормативных документах:

ГОСТ IEC 60598-2-22-2012. Здесь идет речь об аварийных светильниках: какие виды могут использоваться, особенности конструкции. В основном в документе описываются частные требования к осветительным приборам.
ГОСТ 27900-88. Основной документ, регулирующий типы и конструкцию светильников, используемых в аварийной системе света.
СП 52.13330.2016. В этом документе приводится классификация и нормы проектирования аварийного освещения. Здесь можно найти нормативные значения освещенности, цветопередачи и прочих важных параметров.

Стоит отметить, что безопасная работа на производстве также требует решения вопроса об установке надежного молниеотвода.

Все разновидности аварийного освещения по СП

Информация о том, на какие виды делится аварийное освещение, представлена в п. 7.6.1 СП 52.13330.2016. В документе описываются:

Эвакуационное освещение. Обеспечивает нужную видимость при нештатных ситуациях, которые привели к отключению от централизованной сети. Это могут быть стихийные бедствия, аварии или пожары.
Резервное освещение. Требуется в ситуациях, когда произошло обесточивание основных осветительных приборов. Организуется, чтобы обеспечить условия, позволяющие продолжить работу без нарушения технологии, чтобы обезопасить производство от возникновения аварий.

Не стоит путать аварийное с охранным освещением периметра и помещений

Оно тоже важно в вопросе безопасности объекта, но преследует несколько иные цели

Особенности эвакуационного освещения

Требования к аварийному освещению на путях эвакуации приводятся в п. 7.6.3 СП 52.13330.2016. Здесь есть точный список мест, где нужно предусмотреть свет для безопасной эвакуации. К ним относятся:

места, где есть перепады в уровне пола;
пересечение коридоров;
основной выход/вход в здание;
медицинский кабинет;
в зоне расположения плана эвакуации;
места расположения огнетушителей;
в каждом месте, где меняется направление пути.

Антипаническое освещение, согласно п. 7.6.4 СП 52.13330.2016, организуется при площади помещения более 60 м2 и одновременном нахождении в нем более 30 человек. В таблице 7.28 указанного документа можно найти требования, предъявляемые к системе эвакуационного света:

норму освещенности;
порядок включения;
продолжительность работы;
предельную равномерность освещенности.

Перечисленные параметры будут несколько отличаться для разных мест на объекте.

Особенности резервного освещения

Все важные требования к резервной системе света приводятся в п. 7.6.6 СП 52.13330.2016. Она не может использоваться в качестве эвакуационной. Если же такое решение было принято, то резервный свет должен отвечать всем нормам, которые предъявляются к эвакуационному. В большинстве случаев выполнить такое условие достаточно сложно, поэтому лучше организовывать оба вида освещения отдельно друг от друга.

Какими должны быть светильники для аварийного освещения

В СП 52.13330.2016 содержится и вся необходимая информация по поводу осветительных приборов, используемых в аварийной системе. Список рекомендованных источников приводится в п. 7.6.2 указанного документа. Какие светильники рекомендуется применять для аварийного освещения согласно СП:

светодиодные источники света;
люминесцентные лампы;
разрядные лампы высокого давления, но только если они будут мгновенно включаться и быстро зажигаться после непродолжительного отключения.

Лампы накаливания не рекомендованы специалистами, их применяют, только если нельзя прибегнуть к другим вариантам.

Все элементы (лампа, блок, батарея питания и контрольные приборы) обязательно располагаются либо внутри светильника, либо рядом с ним в пределах 500 мм). Важный нюанс – у аварийных светильников должен быть индикатор, который указывает на работу в конкретном режиме. Остальные моменты относительно конструкции осветительных приборов подробно описаны в части 6 ГОСТ 27900-88.

Главное требование к светильникам аварийного освещения – индекс цветопередачи (Ra) не менее 40. Еще один важный момент – необходимо ограничить слепящий эффект осветительных приборов. Согласно п. 7.6.7 СП 52.13330.2016, для этого должны соблюдаться установленные нормы для величины силы света. Они приводятся в таблице указанного свода правил. На рисунках представлена схема ограничения слепящего действия.

Виды

Для нужд аварийного освещения могут быть задействованы:

Светодиодные светильники.
Светодиодные лампы.
Светодиодные фонари.

Кроме этого, в последние годы, для освещения эвакуационных знаков безопасности (например, знак «Выход»), широко используются светодиодные ленты, дающие достаточное освещение и потребляющие небольшое количество энергии. Однако в большинстве случаев используются светодиодные светильники, на прозрачном или матовом стекле которых и пишутся знаки эвакуации.

Светодиодные лампы используются в старых светильниках, в которых использовались лампы накаливания или энергосберегающие лампы. Это позволяет значительно экономить электроэнергию.

Светильники аварийного освещения по типу крепления подразделяются на:

потолочные
настенные
подвесные.

Наиболее распространенные, конечно, настенные. Примеры потолочных и подвесных светильников приведены ниже.

Потолочного типаНастенного типа

Светодиодные фонари, в качестве аварийных, используются, в основном, для резервного освещения. Такие фонари используются не только в помещениях, но и на открытых территориях для освещения путей эвакуации.

Согласно СП 52.13330.2011:

Виды аварийного освещения приведены в п.7.104 СП 52.13330.2011 «Естественное и искусственное освещение (СНиП 23-05-95)»:

Аварийное освещение подразделяется на эвакуационное и резервное.

Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.

Эвакуационное освещение (п.7.107 СП 52.13330.2011) зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Эвакуационное освещение больших площадей (антипаническое освещение) (п.7.108 СП 52.13330.2011) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.

Резервное освещение (п.7.109 СП 52.13330.2011) следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

гибель, травмирование или отравление людей;
взрыв, пожар, длительное нарушение технологического процесса;
утечку токсических и радиоактивных веществ в окружающую среду;
нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Резервное освещение, как правило, не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.

Согласно п.7.110 СП 52.13330.2011 освещенность от резервного освещения должна составлять не менее 30% нормируемой освещенности для общего рабочего освещения. Необходимость создания для резервного освещения более высоких освещенностей определяется технологами в зависимости от условий функционирования данного объекта.

Резервное освещение должно обеспечивать 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности — не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.

Световые указатели (знаки безопасности) устанавливаются (п.7.111 СП 52.13330.2011) :

над каждым эвакуационным выходом;
на путях эвакуации, однозначно указывая направления эвакуации;
для обозначения поста медицинской помощи;
для обозначения мест размещения первичных средств пожаротушения;
для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею. Продолжительность работы световых указателей должна быть не менее 1 ч.

Для аварийного освещения следует применять (п.7.112 СП 52.13330.2011):

а) светодиодные источники света;

б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;

г) лампы накаливания — при невозможности использования других источников света.

п.7.113 Осветительные приборы аварийного освещения допускается предусматривать постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, и непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть помечены специально нанесенной буквой «А» красного цвета.

Требования, предъявляемые к расположению

Светильники путей эвакуации предполагают необходимость установки на следующих участках:

Коридоры;
Проходы;
Участки с разными уровнями пола;
Зоны, где путь эвакуации меняет направление;
Рядом с пожарными щитками;
Лестницы и лестничные клетки, причем требования предъявляются к уровню освещенности каждой ступени;
Рядом с планом эвакуации;
На улице в непосредственной близости от выходов из здания;
На участках пересечения коридоров;
Рядом с медицинским пунктом и, наконец, в зонах средств экстренной связи.

Медицинские посты, план эвакуации, пожарные щитки и участки, где находятся экстренные средства связи, – на каждом из этих объектов должны быть световые указатели. Существуют отдельные требования к аварийным системам объектов, где постоянно находятся люди с ограниченными возможностями (по слуху, зрению). В этом случае используются мигающие оповещатели.

Размещение светильников

Требования также предъявляются и к расстоянию между источниками света. В соответствии с СП 3.13130.2009 два соседних светильника должны располагаться так, чтобы обеспечивался достаточный уровень видимости. Если длина коридора составляет 50 м, значение этого параметра должно быть менее 25 м.

Нормы освещения

Кроме правил расположения светильников существуют еще требования и нормы уровня освещения. Показатель горизонтальной освещенности для светильников при разных условиях эксплуатации:

Освещение на путях эвакуации шириной не более 2 м предполагает использование источников света по оси прохода с интенсивностью освещения не менее 1,0 лк, по проходу значение этого параметра должно быть выше 0,5 лк;
Требования, предъявляемые к уровню освещенности площадей, где организована антипаническая осветительная система, предполагают использование светильников с показателем горизонтальной освещенности не менее 0,5 лк;
Для зон повышенной опасности значение данного параметра будет равно 15 лк;
в зонах медицинской помощи, на лестницах, рядом с эвакуационным выходом – 5 лк.

Цена вопроса

Выбор делается на основании условий эксплуатации, типа объекта

Кроме того, принимаются во внимание и требования, предъявляемые к приборам. Общая оценка стоимости проекта осветительной системы вместе с дальнейшими работами по монтажу зависит от объема работ и может составить от нескольких тысяч до десятков тысяч рублей

Затраты и обслуживание

Таким образом, аварийные источники света являются важной частью осветительной системы объекта. Выбор и установка светильников осуществляется на базе основных положений нормативных документов (своды правил, санитарные нормы и правила, ГОСТ)

Требования оговаривают наиболее эффективное расположение осветительных приборов, а нормы позволят определить достаточный уровень освещенности источников света.

Зачем нужен блок аварийного питания для светильников на светодиодах
