Организация аварийного освещения
Любые нарушения в организации аварийного освещения могут привести к штрафам или даже запрету работы до устранения замечаний. Чтобы не возникало таких проблем, нужно помнить рекомендации:
Проще всего обратиться за консультацией в контролирующий орган. Для этого надо иметь на руках проект строения, а также знать основные аспекты работы – количество сотрудников, их распределение по помещениям и т.д.
Проект аварийного освещения делается вместе с остальными работами на этом этапе
Важно указать точное расположение светильников, их характеристики и используемый источник света.
Питание для аварийного освещения прокладывается отдельно. На случай автономной работы можно использовать модели с аккумуляторной батареей или генератор, установленный в специально оборудованном месте.
При выборе характеристик светильников соблюдать нормы освещенности
В длинных коридорах располагать оборудование на расстоянии не более 25 метров друг от друга.
Особо выделяют опасные участки – перепад уровня пола, узкие проходы, лестничные марши и площадки и т.д.
Аккумуляторные батареи нужно периодически проверять и при необходимости заряжать, со временем они неизбежно садятся.
Проект должен предусматривать все, что касается аварийного освещения в здании.
Сделать аварийное освещение несложно, если знать все требования, проектировать и прокладывать систему в соответствии с ними. Можно использовать этот вариант как дополнение к основному свету, это не запрещается.
Видео в формате: Ответы на самые популярные вопросы.
Нормативные документы и категории
Для проектировки и установки оборудования и элементов аварийного освещения пользуются одним из основополагающих документов. Это СП (свод правил) 52.13330.2016. Согласно установленным правилам, аварийное освещение делится на два вида:
- в целях эвакуации людей;
- для создания резервного освещения.
Эвакуационное освещение предполагает еще деление на такие подвиды:
- обеспечение безопасного выхода персонала при техногенных катастрофах;
- подсветка путей отступления в зонах повышенной опасности;
- распространение света на большие плоскости (площади) для предотвращения панического страха (антипаническое освещение).
Что обозначает термин «освещение безопасности»
Освещение безопасности — так можно назвать совокупность мер, принимаемых для освещения в экстренных непредсказуемых случаях, направленное на функционирование бесперебойного отступления людей в безопасное место. Оно необходимо в целях безопасности людей, в каком бы месте они ни находились
Неважно, большое ли это производственное предприятие, какое-либо учреждение, офис, школа или детский сад. Важна забота о каждом человеке, будь-то коллектив из десяти или более нескольких тысяч человек
Это касается также объектов обеспечения жизнедеятельности, таких как водоснабжение, связь, очистные сооружения, различные пункты управления и др., которые нужны для предотвращения усугубления возникших и без того тяжелых ситуаций.
Для чего нужно резервное освещение
Резервное освещение направлено на поддержание производственного технологического цикла на предприятиях или безопасное его завершение в создавшихся экстренных условиях и предполагает постепенный переход персонала к эвакуации из производственных помещений.
Категории потребителей аварийного освещения
Имеется три списка категорий потребителей. По ним ориентируются и в соответствии с ними устанавливают на таких объектах системы аварийного освещения:
Первая категория — стратегические объекты, имеющие особую важность, персоналу которых небезопасно находиться в создавшихся условиях, а их работа направлена на обеспечение безопасности государства. Резервное освещение здесь аналогично рабочему.
Вторая категория относится к тем предприятиям, где допускаются незначительные простои, но они ведут к массовому браку и нарушению работы других значимых и связанных с данным предприятием объектов.
Третья категория
На таких объектах допустимо отсутствие электроэнергии в течение не более суток. Аварийное и эвакуационное освещение здесь допустимо запускать автоматически от аккумуляторов или дизельных генераторов.
На основании и в соответствии со сводом правил происходит и проектирование аварийного освещения.
Как часто должны проводиться осмотр и проверка аварийных светильников
Как часто должны проводиться осмотр и проверка всех аварийных осветительных систем? Для фонарей с переносными и автономными трансформаторами и батареями 12-36 В периодичность осмотра и обслуживания составляет один раз в три месяца, для стационарных систем 12-36 В обслуживание выполняется ежегодно, для некоторых типов светильников необходимо проводить осмотр каждые полгода. С какой периодичностью должны проверять источники питания, щитки, розетки и другие узлы системы? Обычно ТО для поддержания исправности систем аварийного освещения проводится одновременно с осмотром ламп и кабелей. При этом обязательно проверяется состояние контактов и клемм, выполняется ремонт, если в нем есть необходимость.
Одним из этапов ТО является групповая и индивидуальная замена ламп. Для продления срока эксплуатации и снижения расхода электроэнергии рекомендуется установка светодиодных светильников.
Авариные системы освещения для промышленных и общественных зданий используются для обеспечения безопасной эвакуации в случае нестандартных, опасных ситуаций. Уровня освещения в этом случае будет достаточно для выполнения или завершения технологических операций, вывода людей из помещений.
Виды аварийного освещения
Аварийное освещение путей эвакуации
По назначению различают 2 вида аварийного освещения. Резервное АО обеспечивает непрерывность рабочего процесса при перебоях с электроснабжением. Оно выполняет 30+ % рабочей освещенности пространства.
Найти выход из потенциально опасного помещения человеку помогает эвакуационное освещение. Его классифицируют так:
- Антипаническое устанавливается в пространствах площадью 60 м2 и более, чтобы люди разглядели друг друга и препятствия перед собой (в том числе на высоте до 2 м над полом). Интенсивность 0,5 лк.
- Освещение путей эвакуации — видимость при продвижении к выходу из здания или в безопасное место, возможность найти огнетушители, респираторы и другие средства безопасности. Время действия не менее 1 ч, интенсивность 0,5 лк (1 лк по оси прохода).
- В зонах повышенной опасности нормированное освещение должно оставаться на уровне 100 % и прерываться максимум на 0,5 с, чтобы прекратить потенциально опасные для здоровья и жизни человека работы надлежащим образом. Интенсивность 15 лк.
Аварийное освещение требования пожарной безопасности
Нормативная база для системы аварийного света
Всю информацию о том, какие требования предъявляются к аварийному освещению, можно найти в следующих нормативных документах:
- ГОСТ IEC 60598-2-22-2012. Здесь идет речь об аварийных светильниках: какие виды могут использоваться, особенности конструкции. В основном в документе описываются частные требования к осветительным приборам.
- ГОСТ 27900-88. Основной документ, регулирующий типы и конструкцию светильников, используемых в аварийной системе света.
- СП 52.13330.2016. В этом документе приводится классификация и нормы проектирования аварийного освещения. Здесь можно найти нормативные значения освещенности, цветопередачи и прочих важных параметров.
Стоит отметить, что безопасная работа на производстве также требует решения вопроса об установке надежного молниеотвода.
Все разновидности аварийного освещения по СП
Информация о том, на какие виды делится аварийное освещение, представлена в п. 7.6.1 СП 52.13330.2016. В документе описываются:
- Эвакуационное освещение. Обеспечивает нужную видимость при нештатных ситуациях, которые привели к отключению от централизованной сети. Это могут быть стихийные бедствия, аварии или пожары.
- Резервное освещение. Требуется в ситуациях, когда произошло обесточивание основных осветительных приборов. Организуется, чтобы обеспечить условия, позволяющие продолжить работу без нарушения технологии, чтобы обезопасить производство от возникновения аварий.
Не стоит путать аварийное с охранным освещением периметра и помещений
Оно тоже важно в вопросе безопасности объекта, но преследует несколько иные цели
Особенности эвакуационного освещения
Требования к аварийному освещению на путях эвакуации приводятся в п. 7.6.3 СП 52.13330.2016. Здесь есть точный список мест, где нужно предусмотреть свет для безопасной эвакуации. К ним относятся:
- места, где есть перепады в уровне пола;
- пересечение коридоров;
- основной выход/вход в здание;
- медицинский кабинет;
- в зоне расположения плана эвакуации;
- места расположения огнетушителей;
- в каждом месте, где меняется направление пути.
Антипаническое освещение, согласно п. 7.6.4 СП 52.13330.2016, организуется при площади помещения более 60 м2 и одновременном нахождении в нем более 30 человек. В таблице 7.28 указанного документа можно найти требования, предъявляемые к системе эвакуационного света:
- норму освещенности;
- порядок включения;
- продолжительность работы;
- предельную равномерность освещенности.
Перечисленные параметры будут несколько отличаться для разных мест на объекте.
Особенности резервного освещения
Все важные требования к резервной системе света приводятся в п. 7.6.6 СП 52.13330.2016. Она не может использоваться в качестве эвакуационной. Если же такое решение было принято, то резервный свет должен отвечать всем нормам, которые предъявляются к эвакуационному. В большинстве случаев выполнить такое условие достаточно сложно, поэтому лучше организовывать оба вида освещения отдельно друг от друга.
Какими должны быть светильники для аварийного освещения
В СП 52.13330.2016 содержится и вся необходимая информация по поводу осветительных приборов, используемых в аварийной системе. Список рекомендованных источников приводится в п. 7.6.2 указанного документа. Какие светильники рекомендуется применять для аварийного освещения согласно СП:
- светодиодные источники света;
- люминесцентные лампы;
- разрядные лампы высокого давления, но только если они будут мгновенно включаться и быстро зажигаться после непродолжительного отключения.
Лампы накаливания не рекомендованы специалистами, их применяют, только если нельзя прибегнуть к другим вариантам.
Все элементы (лампа, блок, батарея питания и контрольные приборы) обязательно располагаются либо внутри светильника, либо рядом с ним в пределах 500 мм). Важный нюанс – у аварийных светильников должен быть индикатор, который указывает на работу в конкретном режиме. Остальные моменты относительно конструкции осветительных приборов подробно описаны в части 6 ГОСТ 27900-88.
Главное требование к светильникам аварийного освещения – индекс цветопередачи (Ra) не менее 40. Еще один важный момент – необходимо ограничить слепящий эффект осветительных приборов. Согласно п. 7.6.7 СП 52.13330.2016, для этого должны соблюдаться установленные нормы для величины силы света. Они приводятся в таблице указанного свода правил. На рисунках представлена схема ограничения слепящего действия.
Нормативные требования
Правила установки аварийных осветительных сетей подробно регламентируются в Своде Правил 52.13330.2016. Здесь приведена классификация видов искусственного освещения, которая включает в себя следующие виды: рабочее, охранное, дежурное и аварийное. Последнее относится к следующим двум разновидностям:
- Резервное относится к процессам, которые нельзя сразу прекратить при наступлении аварийной ситуации. В этом случае возникает необходимость продолжения деятельности, для которого нужно обеспечить достаточный уровень освещённости. Одним из примеров такой ситуации может быть проведение хирургической операции.
- Эвакуационное предназначено для освещения проходов, по которым перемещаются люди в процессе эвакуации во время чрезвычайных ситуаций.
Последний вариант подразделяется на такие виды:
Подсветка путей, по которым предполагается эвакуироваться при наступлении критической ситуации
Важной особенностью такого освещения является то, что оно работает на постоянной основе, а не только во время аварии. Это касается большинства тех объектов, где скапливается большое количество людей
В их число входят большие магазины, школы, бизнес-центры и аналогичные помещения и аналогичные места.
Освещение мест, которые связаны с наличием повышенной опасности. Обычно этот вариант востребован на промышленных предприятиях.
Антипаническое освещение обеспечивает хорошую видимость переходов, по которым люди перемещаются при возникновении критической ситуации. При его отсутствии повышается риск возникновения паники. При большом скоплении людей они могут затоптать друг друга.
В этих случаях должна быть обеспечена надёжность срабатывания и бесперебойная работа аварийного освещения. Светильники для обеспечения эвакуации могут быть расположены в различных местах: на потолке, на стенах и в других местах, например, на ступеньках эвакуационных лестниц.

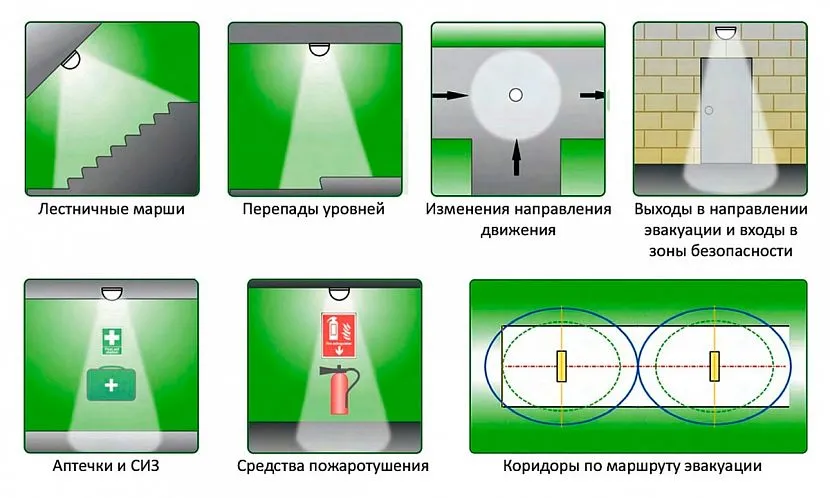

Как должно располагаться освещениеИсточник interalighting.ru
Система аварийного освещения может потребоваться в таких случаях:
Есть угроза того, что могут пострадать люди
Это может произойти вследствие травм, отравления или гибели в результате аварии.
При возгорании или угрозе пожара.
Если существует угроза взрыва.
При наличии опасности нарушения важного технологического процесса.
Из-за утечки опасных токсических веществ или радиоактивных материалов.
В случае нарушения деятельности объектов критической инфраструктуры.
При угрозе остановке объектов, которым нельзя прерывать работу.. При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями
При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями.

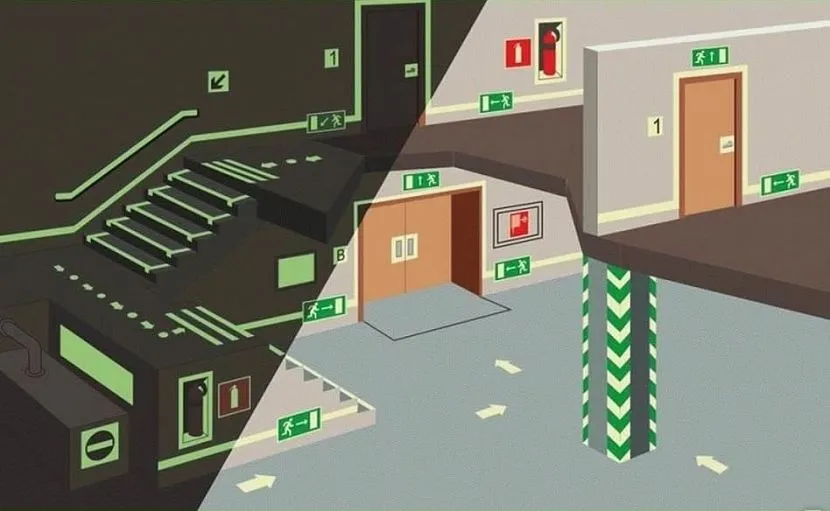

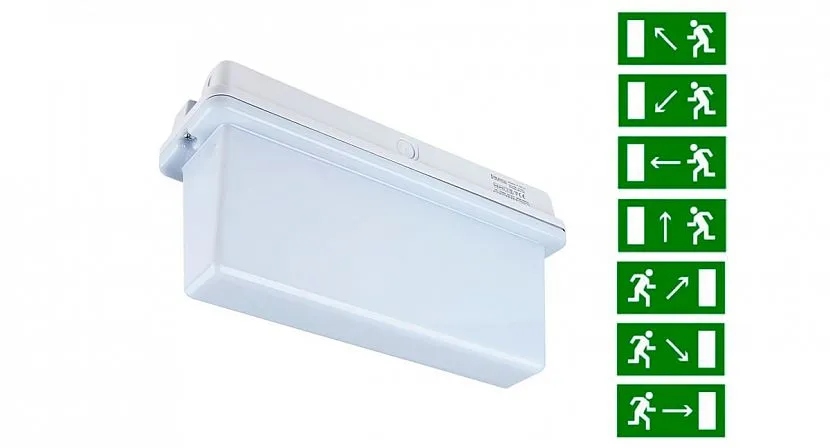

Виды применяемых световых указателейИсточник interalighting.ru
Аварийное освещение монтируют в местах, которые наименее подвержены опасности при наступлении аварийной ситуации. Оборудование для включения системы и управления ней располагают в наиболее защищённых местах.
Для проверки готовности к работе нужно регулярно проводить проверки исправности оборудования. При этом нужно включать, отключать и управлять его работой. В некоторых случаях такие проверки являются частью проведения учебной эвакуации.
При монтаже системы аварийного освещения также должны учитываться требования следующих документов:
- СП 256.1325800.2016 регламентирует выполнение работ, относящихся к работе с электроустановками различных зданий.
- ГОСТ-Р-55-842.2013 содержит требования к обеспечению работы аварийного обеспечения.
Сеть переменного тока, которая должна обеспечить функционирование дополнительной системы прокладывают параллельно проводам основной системы.
Следует различать антипаническое и эвакуационное освещение. Первое предназначено для того, чтобы обеспечить подход к эвакуационным путям. Второе предназначено для их непосредственного освещения.
Требования, предъявляемые к аварийному освещению
Теперь давайте рассмотрим непосредственно какие для аварийного освещения требования предъявляют нормативные акты? Эти требования во многом зависят от типа аварийного освещения.
Требования к освещению безопасности
Освещение безопасности не обязательно должно включаться только при исчезновении основного освещения. Оно может работать и в обычном режиме. При этом оно должно иметь собственные коммутационные аппараты для управления.
Требования к освещению безопасности
- Согласно п.7.63 СНиП 23 – 05 – 95 освещение безопасности должно обеспечивать не менее 5% от нормируемого общего показателя освещенности для данного помещения. То есть при требовании по освещенности помещения в 100лк, освещение безопасности должно обеспечивать 5лк.
- Но есть и минимальные ограничения. В любом случае освещение безопасности не должно быть меньше чем 2лк внутри зданий. Вне помещений этот показатель составляет 1 лк.
- Но и это еще не все, существуют ограничения и по максимальной освещенности при работе только освещения безопасности. Оно составляет 30лк. Превышать эту норму разрешается только при соответствующем обосновании.
- В светильниках освещения безопасности можно использовать лампы накаливания и люминесцентные лампы. Газоразрядные лампы разрешается использовать только при условии их мгновенного разгорания. В том числе и при повторном включении.
- Монтаж линий аварийного освещения так же имеет свои нюансы. Прежде всего следует помнить, что размещение в одном лотке, коробе или штробе линий аварийного и основного освещения не рекомендуется. При их совместной прокладке следует предпринимать меры, исключающие повреждение одной линии от другой.
- Важным моментом является и то, что к линиям аварийного освещения категорически запрещено подключать розетки или любые другие силовые приборы. От них должно питаться только освещение. Причем коэффициент использования данного освещения при расчётах следует принимать равным единице.
Требования к эвакуационному освещению
Что касается эвакуационного освещения, то оно так же может работать совместно с общим. При этом создаваемая им освещенность должна учитываться в общем освещении.
Требования пожарной безопасности к эвакуационному освещению
Итак:
- В аварийных же ситуациях эвакуационное освещение должно обеспечить освещенность достаточную для безопасной эвакуации людей. Согласно п.7.63 СНиП 23 – 05 – 95 для помещений эта норма составляет 0,5лк. Вне зданий аварийное освещение и нормы проектирования должны предусматривать освещенность не менее 0,2лк.
- Для эвакуационного освещения важным аспектом является и разность между наиболее и наименее освещёнными участками. Ведь значительный перепад может дезориентировать человека. Поэтому введена норма, которая не допускает перепад между точками освещения более чем в 1/40.
- Определенные нормы предъявляются и к расположению светильников. Так согласно п.6.1.23 ПУЭ световой указатель «Выход» должен быть расположен над каждым выходом из здания. Высота установки данного указателя должна быть не ниже 2 метров.
- Светильники аварийного освещения должны быть расположены в коридорах через каждые 25 метров. Независимо от расстояния между светильниками они должны иметься на каждом повороте.
- Отдельные требования предъявляются к светильникам в лечебно-профилактических заведениях. Для них следует предусматривать светильники дежурного освещения, которые подключаются к сети эвакуационного освещения. Эти светильники должны быть установлены в специальных нишах на высоте 0,3 метра над полом.
- Для детских и дошкольных заведений светильники эвакуационного освещения должны устанавливаться на высоте 2,2 метра. Если они располагаются на меньшей высоте, то они должны питаться от сети напряжением не выше 42В.
Требования к светильникам
При выборе осветительных приборов для аварийного освещения необходимо обеспечить не только своевременное включение, но и безотказная работа в сложных аварийных условиях. В частности, необходимо гарантировать работоспособность устройства при повышенной температуре. Предусмотрено, что светильник должен быть таким, чтобы выдерживал температуру 850 градусов. Это требование указано в ГОСТе № 60598.
Такую проверку продукция проходит у производителя
Важно предусмотреть, чтобы при расплавлении светильника, он не влиял на возгорание предметов окружающей обстановки.. Некоторые модели начинают работу не из-за выключения основной осветительной системы, а получают команду от системы пожаротушения
Их можно использовать только при наличии специального сертификата
Некоторые модели начинают работу не из-за выключения основной осветительной системы, а получают команду от системы пожаротушения. Их можно использовать только при наличии специального сертификата.

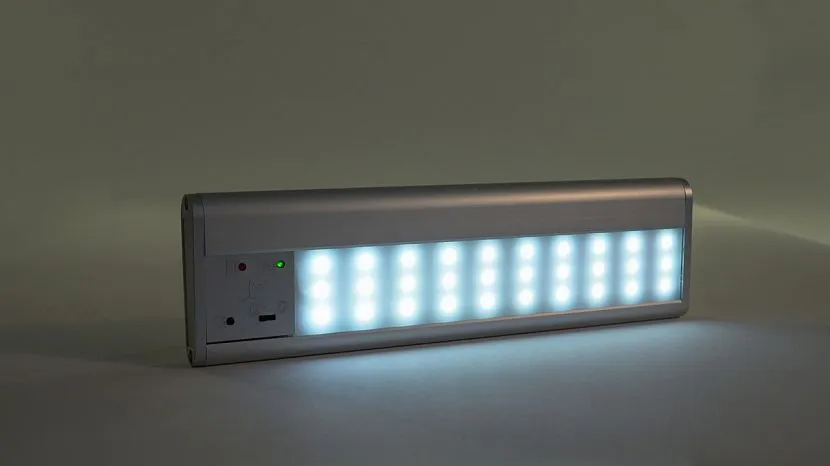

Автономный аварийный светильник с литий-тонным аккумуляторомИсточник bast.ru
При включении аварийной системы, желательно, чтобы она могла работать до тех пор, пока в ней будет необходимость. Однако это не рассматривается в качестве обязательного требования. Согласно правилам, безотказная работа должна быть обеспечена на протяжении не менее одного часа. Эта норма относится к подсветке путей аварийной эвакуации.
Если речь идёт о высотных зданиях или о ситуациях, где присутствуют мало мобильные группы населения, то минимальное время работы увеличивается до нескольких часов в зависимости от ситуации.
Освещение мест повышенной опасности выполняется в тех случаях, когда возникает непредвиденная ситуация. Освещение должно длиться хотя бы до тех пор, пока опасность не уйдёт. Когда ситуация вновь станет нормальной, свет можно будет отключить.
Регламентируется скорость запуска светильника в работу. Через 5 секунд он должен выйти не меньше, чем на 50% мощности, а за 10 — на 100%. Для того, чтобы выполнять свои задачи, необходимо, чтобы лампы давали достаточно света. Для ламп накаливания минимальное значение составляет 10 лк, а для люминесцентных — 15.
В больших помещениях наряду с освещением, должны быть предусмотрены подсвеченные указатели, которые указывают, куда необходимо двигаться при необходимости. Максимальное расстояние между ближайшими указателями не может быть больше 25 метров. Они дополнительно должны присутствовать на каждом повороте независимо от расположения других. Светящиеся указатели должны располагаться в местах, где хранятся средства пожаротушения.
Осветительные приборы обязательно должны находиться рядом с медицинским пунктом и в тех местах, где имеется связь с внешним миром. Антипаническое освещение необходимо для помещений, площадь которых более 80 кв. метров.

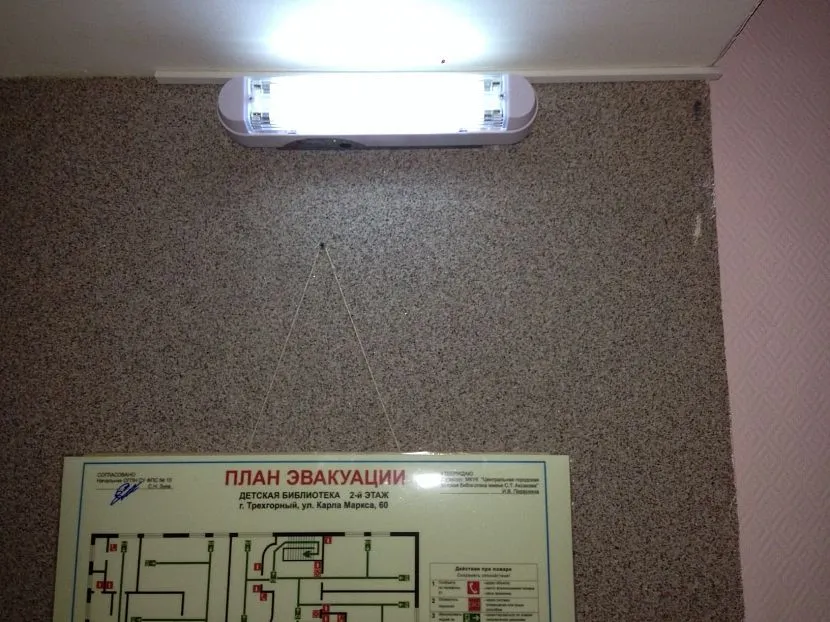

Аварийное освещение в детской библиотекеИсточник elsonpro.ru
Для подсветки должна использоваться автономная система питания. Она должна быть полностью независимой от основной. При этом аварийные приборы могут включаться при наступлении чрезвычайной ситуации или работать постоянно. Должна быть предусмотрена возможность отключения аварийной системы освещения и включения основной. Это может потребоваться тогда, когда последствия аварии будут устранены.
При неисправности системы светильников аварийного освещения должна быть предусмотрена возможность ручного включения или отключения. Для этого требуется установить специальный щиток с переключателями.
Различные виды аварийного освещенияИсточник pulscen.ru
В аварийной ситуации необходимо, чтобы аккумулятор был полностью заряжен. При этом нужно исключить возможность саморазряда. Обычно аварийные системы находятся в отключённом состоянии долгое время. Поэтом даже незначительный саморазряд на протяжении этого периода сможет сделать систему неработоспособной.
К одной сети запрещается подключать более 20 светильников. Их суммарная мощность не должна превышать 60% от полной величины. Когда устанавливается сеть, должен быть обеспечен равномерный уровень освещения на протяжении всего эвакуационного пути.

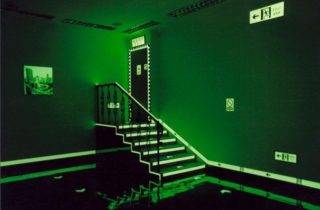

Освещение эвакуационной лестницыИсточник hiden-home.ru
Эвакуационное освещение
Стандартное эвакуационное освещение используется для проходов, коридоров, лестничных площадок, путей эвакуации. Такие светильники при наступлении аварийной ситуации должны работать не меньше одного часа, для некоторых видов производственных и других помещений это время увеличивается.
При расположении источников света на уровне пола в коридорах уровень освещенности должен составлять от 1 Лк, допускается неравномерность светового потока, равная 1/40
При использовании светильников надо уделять внимание местам с перепадом высоты, поворотам, ступеням, пунктам медпомощи, в точках, где находятся планы эвакуации
Схема размещения эвакуационного освещения в офисе
