Виды аварийного освещения и какие требования предъявляются

Проверка аварийного светильника

Работоспособность светильников и указателей, оборудованных БАП, должна проверяться главным энергетиком предприятия не реже чем 1 раз в 14 дней.

Для этого конструкция аварийных ОП оснащена специальной самоотжимной кнопкой или разъемом (ФЗ №123, ст.82, ч.9; ГОСТ 1ЕС 60598-2-22-2012 п.22.20). Самоотжимная кнопка препятствует человеческому фактору и разряду САО (человек включил ОП, отвлекся и забыл отключить).

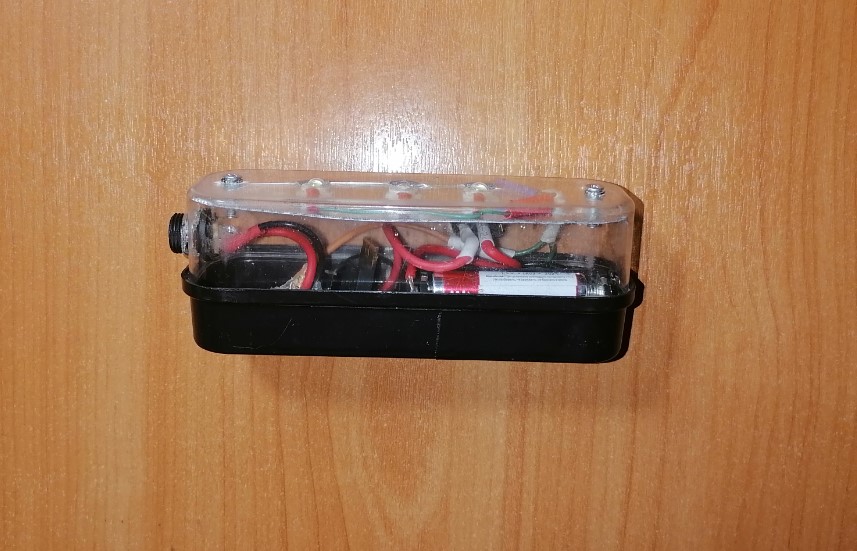

Аварийный светильник с самоотжимной кнопкой

Проверка проводится двумя способами:

1. поочередная индивидуальная проверка каждого ОП (в не больших помещениях и местах с доступным подходом):

• • зажимается кнопка, установленная на светильнике, и визуально проверяется его исправное состояние;
  • к разъему подключается устройство для тестирования и также оценивается работоспособность светильника.

Такая проверка выполняется одним человеком.

2. Групповая проверка ОП (в больших помещениях: склады, торговые площадки, места затрудненного доступа). Группа светильников (максимальное количество 35 шт.) подключается к устройству, которое подает в контрольный data-кабель сигнал напряжением 12 В.

Устройство для групповой проверки САО (TELEKONTROL)

Проверка проводится 2 людьми: 1-ый нажимает и удерживает кнопку, 2-ой осуществляет визуальную проверку.

Результаты проверки заносятся в журнал учета аварийного осветительного оборудования.

Особенности светильников для аварийного освещения

Аварийное освещение – система дополнительного источника света, которая необходима в случае отключения основной электросети.

Система аварийного освещения срабатывает при поломке в сети, при возникновении коротких замыканий и пожаров. Аварийные осветительные приборы питаются от резервной сети, которая включается в случае аварии в основной.

Светильники аварийного освещения – это автономные приборы, работающие, как правило, при подаче штатной электроэнергии. Элементы аварийного освещения не предназначены для постоянной работы и обладают низкой светоотдачей. Их предназначением является работа в экстренных условиях, когда необходимо быстро эвакуировать людей, а также для продолжения производственного процесса или же его безопасного окончания.

Аварийное освещение необходимо на всех промышленных объектах и предприятиях, во всех общеобразовательных заведениях, а также в местах больших скоплений людей – бизнес-центрах, торговых центрах, в театрах, кинотеатрах, ресторанах и так далее.

Если в некоторых местах такое освещение необходимо только для эвакуации людей, то на многих промышленных объектах оно позволяет продолжать производственные процессы. Это необходимо для потребителей первой категории, перерыв в работе которых недопустим. В частности, хорошим примером может служить операционная больницы.

Количество осветительных приборов в системе регулируется нормами безопасности и организации труда на предприятиях.

Классификация светильников аварийного освещения

Основная классификация приборов аварийного освещения делит их на два вида – светильники с автономным питанием и светильники с резервным питанием.

Первый тип осветительных приборов работает в любых условиях, не зависит ни от чего, так как он укомплектован специальным аккумулятором.

В то время, пока обычная электросеть работает и штатное напряжение подается в нормальном режиме, автономный светильник заряжается, а в случае аварии – начинает использовать полученный ранее заряд.

Вторая категория – светильники с резервным питанием – работает от резервной сети, которая не зависит от штатной. То есть, если основная сеть перестала функционировать, включается резервная сеть, которая и питает осветительные приборы. Такие светильники более уместны на крупных предприятиях, так как для небольших организаций создание резервной сети нецелесообразно.

В то время как длительность работы автономных светильников составляет 1-3 часа, резервное освещение может работать сколь угодно долго. Поэтому для потребителей первой и второй категории, в работе которых не допускается или не рекомендован перерыв даже на короткий срок, рекомендуется использовать именно резервные осветительные приборы.

Аварийное освещение делится также на резервное и эвакуационное. Отдельным видом можно выделить освещение опасных зон.

Эвакуационные светильники используются для проведения эвакуации людей из помещения при возникновении чрезвычайных ситуаций. Они, как правило, дают мало света и не подходят для продолжения процесса работы. Такие осветительные приборы располагают в коридорах, на лестницах и пожарных выходах.

Резервное освещение позволяет быстро и безопасно закончить технологический процесс. В некоторых случаях, используя резервное освещение, работники даже могут продолжать производство, если ликвидация аварии не займет много времени. Такие светильники должны устанавливаться в диспетчерских пунктах, торговых центрах, бизнес-центрах, а также больницах и службах спасения. Резервные светильники работают неограниченное количество времени.

Осветительные приборы для опасных зон необходимы в тех местах, где остановка технологического процесса приведет к серьезным потерям. Они устанавливаются в местах работы, где остановка может привести к травмам сотрудников.

Качество аварийного освещения регламентируется специальными нормами, для потребителей разной категории предусматриваются разные типы осветительных приборов.

Есть светильники непрерывной работы, есть комбинированные приборы, а есть светильники, которые включаются только при возникновении аварий.

Выбираются приборы аварийного освещения в зависимости от требования по охране труда, но такие элементы должны быть на любом предприятии и в любой общественной организации.

Современное аварийное освещение и промышленные светильники освещения демонстрируются на ежегодной выставке «Электро». Приходите и участвуйте на выставке!

Аварийное освещениеЛампы аварийного освещенияПрожекторы для внутреннего освещения

Освещение коридора в квартире: фото разных планировок

Как правильно использовать освещение в разнообразых вариантах планировки? В длинном коридоре освещение имеет свои нюансы. Лампы нужно располагать так, чтобы световые лучи были направлены вверх и на стены. Такой световой сценарий поможет визуально расширить тесное помещение и придать ему объём.

Пример зонирования при помощи иллюминации

Если потолки выше стандартных, рекомендуется применять галогеновые споты, конструкция которых предусматривает регулировку направления потока света

Так можно избежать эффекта тоннеля, зрительно раздвинуть стены и отвлечь внимание от потолка

Освещение в коридоре с натяжными потолками также имеет свои нюансы. На фото пример использования точечных источников света:

Точечные приборы над полом не дадут споткнуться в темноте

В изогнутом пространстве такие светильник будут очень кстати

Такие приборы освещения обычно группируют над входом и далее размещают через одинаковый промежуток по всей длине прихожей.

Люстры должны соответствовать общей стилистике прихожей. На этом фото стилизованные фонари очень удачно вписались в интерьер деревянного дома Совсем небольшое помещение требует разделения иллюминации на общую и локальную. В качестве основного источника можно использовать люстру, дополнительно – точечные лампы, направленные на потолок. Пример освещения в прихожей, фото маленького пространства:

За счёт удачно расположенных светильников и большого зеркала в маленькой прихожей стало больше места

Самой удобной считается прихожая в форме квадрата. Тут можно разместить и люстру по центру потолка и использовать разные варианты дополнительной иллюминации.

В квадратном коридоре с высокими потолками можно создать многоуровневую потолочную конструкцию со скрытыми лампами.

Пример многоуровневого потолка с комбинированным освещением

Гораздо сложнее решить проблему иллюминации г-образного помещения. Здесь нужно произвести световое зонирование таким образом, чтобы лучи полноценно высвечивали все участки коридора.

Как вариант – размещается люстра в основной части и встроенные светильник в шкафах, зеркале и стенах.

Образец иллюминации г-образного помещения: свет расположен над зеркалом, на стенах, потолке и дверцах шкафа

Локальное освещение шкафа необходимо не только для красоты, но и для лучшей функциональности. Во внутреннюю часть шкафа можно встроить спот, который будет включаться и выключаться при движении дверцы.

В шкафу будет легче найти нужную вещь

Особенности светильников для аварийного освещения

Аварийное освещение – система дополнительного источника света, которая необходима в случае отключения основной электросети.

Система аварийного освещения срабатывает при поломке в сети, при возникновении коротких замыканий и пожаров. Аварийные осветительные приборы питаются от резервной сети, которая включается в случае аварии в основной.

Светильники аварийного освещения – это автономные приборы, работающие, как правило, при подаче штатной электроэнергии. Элементы аварийного освещения не предназначены для постоянной работы и обладают низкой светоотдачей. Их предназначением является работа в экстренных условиях, когда необходимо быстро эвакуировать людей, а также для продолжения производственного процесса или же его безопасного окончания.

Аварийное освещение необходимо на всех промышленных объектах и предприятиях, во всех общеобразовательных заведениях, а также в местах больших скоплений людей – бизнес-центрах, торговых центрах, в театрах, кинотеатрах, ресторанах и так далее.

Если в некоторых местах такое освещение необходимо только для эвакуации людей, то на многих промышленных объектах оно позволяет продолжать производственные процессы. Это необходимо для потребителей первой категории, перерыв в работе которых недопустим. В частности, хорошим примером может служить операционная больницы.

Количество осветительных приборов в системе регулируется нормами безопасности и организации труда на предприятиях.

Классификация светильников аварийного освещения

Основная классификация приборов аварийного освещения делит их на два вида – светильники с автономным питанием и светильники с резервным питанием.

Первый тип осветительных приборов работает в любых условиях, не зависит ни от чего, так как он укомплектован специальным аккумулятором.

В то время, пока обычная электросеть работает и штатное напряжение подается в нормальном режиме, автономный светильник заряжается, а в случае аварии – начинает использовать полученный ранее заряд.

Вторая категория – светильники с резервным питанием – работает от резервной сети, которая не зависит от штатной. То есть, если основная сеть перестала функционировать, включается резервная сеть, которая и питает осветительные приборы. Такие светильники более уместны на крупных предприятиях, так как для небольших организаций создание резервной сети нецелесообразно.

В то время как длительность работы автономных светильников составляет 1-3 часа, резервное освещение может работать сколь угодно долго. Поэтому для потребителей первой и второй категории, в работе которых не допускается или не рекомендован перерыв даже на короткий срок, рекомендуется использовать именно резервные осветительные приборы.

Аварийное освещение делится также на резервное и эвакуационное. Отдельным видом можно выделить освещение опасных зон.

Эвакуационные светильники используются для проведения эвакуации людей из помещения при возникновении чрезвычайных ситуаций. Они, как правило, дают мало света и не подходят для продолжения процесса работы. Такие осветительные приборы располагают в коридорах, на лестницах и пожарных выходах.

Резервное освещение позволяет быстро и безопасно закончить технологический процесс. В некоторых случаях, используя резервное освещение, работники даже могут продолжать производство, если ликвидация аварии не займет много времени. Такие светильники должны устанавливаться в диспетчерских пунктах, торговых центрах, бизнес-центрах, а также больницах и службах спасения. Резервные светильники работают неограниченное количество времени.

Осветительные приборы для опасных зон необходимы в тех местах, где остановка технологического процесса приведет к серьезным потерям. Они устанавливаются в местах работы, где остановка может привести к травмам сотрудников.

Качество аварийного освещения регламентируется специальными нормами, для потребителей разной категории предусматриваются разные типы осветительных приборов.

Есть светильники непрерывной работы, есть комбинированные приборы, а есть светильники, которые включаются только при возникновении аварий.

Выбираются приборы аварийного освещения в зависимости от требования по охране труда, но такие элементы должны быть на любом предприятии и в любой общественной организации.

Современное аварийное освещение и промышленные светильники освещения демонстрируются на ежегодной выставке «Электро». Приходите и участвуйте на выставке!

Аварийное освещениеЛампы аварийного освещенияПрожекторы для внутреннего освещения

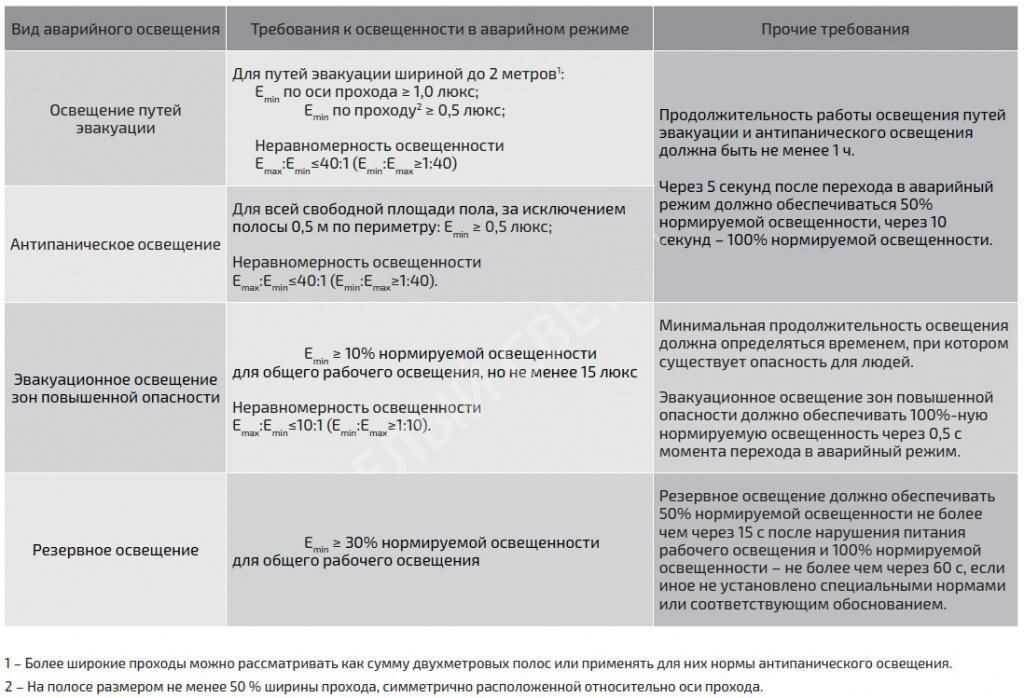

4 Классификация и общие требования к видам аварийного освещения

4.1    Классификация

Аварийное освещение классифицируют по видам:

–    эвакуационное, подразделяемое: на освещение путей эвакуации, антипаническое освещение и освещение зон повышенной опасности;

–    резервное освещение.

4.2    Общие требования к видам аварийного освещения

Аварийное освещение подключают к источнику питания, независимому от источника питания рабочего освещения.

Для идентификации цветов безопасности в аварийном освещении применяют источники света с индексом цветопередачи 40.

4.2.1    Эвакуационное освещение должно обеспечивать безопасный выход людей из помещения в случае чрезвычайной ситуации, например, отказ рабочего освещения, пожар и т. д.

4.2.1.1    Освещение путей эвакуации должно обеспечивать создание приемлемых визуальных условий для эвакуации людей из здания, а для мест производства работ вне зданий – в безопасное место, создавая при этом условия для надежного обнаружения средств безопасности и оборудования для пожаротушения.

Освещение путей эвакуации должно обеспечивать в течение не менее 1 ч:

–    50 % нормируемой освещенности через 5 с после нарушения питания рабочего освещения;

-100 % нормируемой освещенности через 10 с.

Освещение путей эвакуации в помещениях или местах производства работ вне зданий должно быть:

–    перед каждым эвакуационным выходом;

–    в коридорах и проходах по путям эвакуации;

–    в местах изменения (перепада) уровня пола или покрытия;

–    на лестницах каждый марш должен быть освещен прямым светом, особенно верхняя и нижняя ступени;

–    в зоне каждого изменения направления пути;

–    на пересечении проходов и коридоров;

–    перед каждым пунктом медицинской помощи;

–    в местах размещения средств экстренной связи;

–    в местах размещения первичных средств пожаротушения;

–    в местах размещения плана эвакуации;

–    снаружи перед каждым конечным выходом из здания.

4.2.1.2    Антипаническое освещение (освещение площадей размером более 60 м2) должно обеспечивать приемлемые визуальные условия для предотвращения паники, безопасного движения людей в направлении путей эвакуации и видимость любых препятствий высотой до 2 м над плоскостью движения людей.

Освещение путей эвакуации должно обеспечивать в течение не менее 1 ч:

–    50 % нормируемой освещенности через 5 с после нарушения питания рабочего освещения;

-100 % нормируемой освещенности через 10 с.

4.2.1.3    Освещение зон повышенной опасности должно обеспечивать безопасность людей, вовлеченных в процесс, связанный с потенциальной угрозой их здоровью и жизни, и создавать условия по надлежащему прекращению работ.

Минимальную продолжительность освещения определяют временем, при котором существует опасность для людей. Освещение должно обеспечивать 100% уровня нормируемой освещенности 2

ГОСТ P 55842-2013

постоянно или прерываться не более чем на 0,5 с.

4.2.2 Резервное освещение предусматривают, если по условиям технологического процесса необходимо нормальное продолжение работы при нарушении питания рабочего освещения внутри и вне зданий, а также, если нарушение работы оборудования и механизмов может вызвать:

–    гибель, травмирование или отравление людей;

–    взрыв, пожар, длительное нарушение технологического процесса;

–    утечку токсичных и радиоактивных веществ в окружающую среду;

–    нарушение работы таких объектов, как электрические станции, узлы радио и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т. п.

Резервное освещение допускается использовать в качестве эвакуационного, если оно удовлетворяет требованиям, предъявляемым к эвакуационному освещению.

Преимущества дежурного освещения

Основным преимуществом дежурных осветительных систем является возможность значительной экономии электрической энергии. Среднее количество включений и выключений каждого светильника или люстры в обычной квартире составляет от 3 до 4 раз. Чаще всего это делается в вечернее и ночное время, а также в утренние часы. Нередко хозяева попросту забывают выключить тот или иной светильник. В результате, бесполезная работа лампочек выливается в большое количество лишних киловатт-часов, за которые приходится платить. Наличие дежурного света позволяет в несколько раз экономить электричество, без какого-либо дискомфорта для окружающих.

Современное дежурное освещение вместо устаревших ламп накаливания широко применяет светодиоды с возможностью регулировки яркости светового потока. Они не подвержены нагреванию и не способны вызвать пожар. Светодиодные светильники обеспечивают экономичный режим и значительно снижают нагрузку на электросети. Их применение не допускает возникновения коротких замыканий.

Дежурное освещение

Освещение участка, сада и двора

Диодное освещение в квартире

Освещение на кухне: дизайнерские решения

Какие виды освещения бывают

Освещение квартиры: дизайн интерьеров

Организация аварийного освещения

Освещение безопасности проводится параллельно основного потока с такой же мощностью и напряжением. Переподключение производится за минуту, что дает бесперебойную работу цеха. Но параллельный вид монтируется не везде.

Есть предприятия, где отключение света приведет к простоям как оборудования, так и людей. Появится значительное количество брака. В таких местах подключение к запасному свету проводится собственноручно специально обученным оператором.

Выделена категория предприятий, где допускается простой до суток. На них нет мощных установок вторичной замены света. Вторая подача света происходит от аккумуляторов, генераторов.

Особенности помещения

Свет на промышленных объектах или общественных объектах, работающих круглосуточно, играет важную роль не только для качественного производства любого продукта, но и для сохранения работоспособности людей на приемлемом уровне. Разработанные для этих целей нормы освещения требуют безопасной деятельности работников в дневные и ночные смены.

Светильник, устанавливаемый в производственном помещении, должен соответствовать следующим требованиям:

• обеспечить равномерное и достаточное освещение (нормы для каждого помещения прописаны в СНиП);
• функциональность. Аварийное или дежурное освещение будет иметь различную реализацию за счет светильников;
• обеспечить условия для оптимального рабочего процесса;
• снижение зрительного утомления людей при выполнении важных производственных процессов, а также уменьшение количества потенциальных ситуаций, которые могут привести к травмам или гибели людей.

Все эти требования относятся абсолютно ко всем видам освещения, и их необходимо учитывать при проектировании производственных зданий.

Сегодня для производственных помещений и общественных зданий (школ, больниц и так далее) помимо двух основных видов освещения (искусственного и естественного) существуют дополнительные варианты освещения:

• рабочий;
• чрезвычайное происшествие;
• долг;
• безопасность.

Функциональное освещение, как и все остальные виды, относится к искусственному типу освещения помещения. Давайте подробнее рассмотрим, что это такое.

Освещение безопасности – требования к кабельным линиям

Для аварийного освещения безопасности используют огнестойкие кабели, сохраняющие работоспособность в условиях пожара. Их выбирают в соответствие с требованиями ГОСТ 31565-2012. В зависимости от назначения  здания и объема горючей нагрузки кабелей для систем безопасности выбирают кабели исполнений нг-FRLS, нг-FRHF, нг-FRLSLTx  или нг-FRHFLTx.

Проектируя освещение безопасности следует учитывать, что в соответствие с требованиями п. 556.6.7, если групповая линия проложена по одному пожарному отсеку, то в этом случае могут быть использованы не огнестойкие кабели, а если по двум пожарным отсекам, то огнестойкие. Но, допущение использования не огнестойких кабелей противоречит Закону 123-ФЗ. Распространение действия п. 556.6.7 на групповые линии аварийного освещения в пределах одного пожарного отсека с использованием огнестойких кабелей чрезмерно «ужесточает» требования к электропроводке.

Заключение

После прочтения этой статьи вы узнали, что такое аварийное освещение, каким оно бывает: вспомогательным и запасным; спасательным, успокаивающим и дополнительным освещением на случай непредвиденных ситуаций, когда затухание основного света приводит к отрицательным последствиям: отравлению и другим ухудшениям здоровья человека, взрывам, пожарам, обесточиванию всего города или какой-либо определенной местности, отключению телевидения, радиопередач; эвакуационным и освещением безопасности. Надеемся, аварий и нарушений в производстве станет меньше и освещение безопасности никому не пригодится.

ОСНОВНЫЕ НОРМЫ, РЕГЛАМЕНТИРУЮЩИЕ РАБОТУ ОХРАННОГО ОСВЕЩЕНИЯ

В целях обеспечения защищённости наружных границ объекта или территории, находящейся под охраной от прохода извне посторонних лиц, осветительные приборы монтируются вдоль всего периметра, образуя его сплошное подсвечивание.

В соответствии с РД 78.145 – 93 питание данного типа светильников должно быть организовано отдельно от электрических цепей обычного наружного освещения.

Охранное освещение, расположенное по периметру объекта охраны должно соответствовать требованиям действующих норм:

1. Расположенные по границе территории светильники должны быть смонтированы таким образом, чтобы создавать вокруг охраняемой территории сплошную освещённую полосу, не содержащую тёмных участков.

2. Ширина освещённой полосы должна составлять 3 – 4 метра.

Освещённость участков периметра в соответствии с действующей нормой (СНиП 23 – 05 – 95) должна составлять не меньше 0,5 лк. В том случае, если оборудование данного вида используется для обеспечения штатной работы устройств видео или фото съёмки, уровень освещённости должен соответствовать техническим требованиям применяемой аппаратуры.

Устройства охранного освещения периметра территории могут функционировать в различных режимах:

• постоянно;
• включаясь в случае срабатывании устройств охранной сигнализации.

В любом режиме работы системы должна сохраняться возможность включения осветительной аппаратуры периметра в ручном режиме.

Существуют также некоторые требования, предъявляемые к силовым электрическим шкафам, в которых располагаются устройства управления и защиты цепей осветительных систем охраны. Размещение такого электрического распредщита должно быть отдельным от электрических щитов рабочего наружного освещения.

Дверца щита охранного освещения должна быть постоянно запертой на замок. Предпочтительным местом расположения таких щитов считается их локация в непосредственной близости от помещения охраны.

Отдельные требования предъявляются к организации подсветки помещения охраны. Как правило, её питание осуществляется от охранной осветительной электросети. В соответствии с п.6.1. РД 78.145 – 93, подача электроэнергии в цепи охранного освещения должна осуществляться как для потребителей 1-й категории надёжности, или в соответствии с категорией данного объекта.

При проведении расчётов световых приборов в помещении, где располагается служба охраны, должна быть учтена установка прибора аварийного освещения, питающегося от автономного источника электропитания. Специальных норм освещенности помещений службы охраны не предусмотрено. Расчёт ведётся по общим правилам.

Сборка и подключение щита

Перед началом работы рекомендуем организовать аварийное освещение рабочей зоны (в крайнем случае при переподключении использовать налобный фонарь). Используйте стол, на котором можно разложить инструменты и принадлежности. Сделайте на стене несколько скоб для временной привязки еще не подключенных проводов. В удобном для просмотра месте повесьте схему сборки электрощита. Проверить комплектность систем. Отсоедините входной кабель.

Сборка и предварительный монтаж ящика

Корпус щита следует подготовить:

• снять заглушки на стенках коробки (иногда приходится прорезать дополнительные отверстия для ввода проводов);
• прикручивание DIN-реек;
• устанавливаем на стены нейтральную и заземляющую шины;
• снять дверь (если есть);
• прикрепите монтажные кронштейны.

Теперь встроенный ящик можно временно закрепить на месте, проверив качество созданной ниши. Его сразу убирают, чтобы было удобно обращаться с проводами, кроме того, многие профессиональные электрики предпочитают выполнять часть работы на верстаке (можно установить автоматику, раскинуть нужные перемычки).

Подготовка проводов

Во-первых, нужно подогнать их примерно по длине. Особенно это актуально, если в стене нет полости, куда можно было бы поместить лишний провод (например, если ниша в кирпичной кладке). Но вам нужен запас, чтобы вы могли легко добраться до самого дальнего выключателя или шины.

Обратите внимание на следующее! Иногда, если потребителей много, имеет смысл часть проводников вводить в коробку сверху, а часть снизу. Поэтому сгруппируйте их по этой функции и соберите в пучки

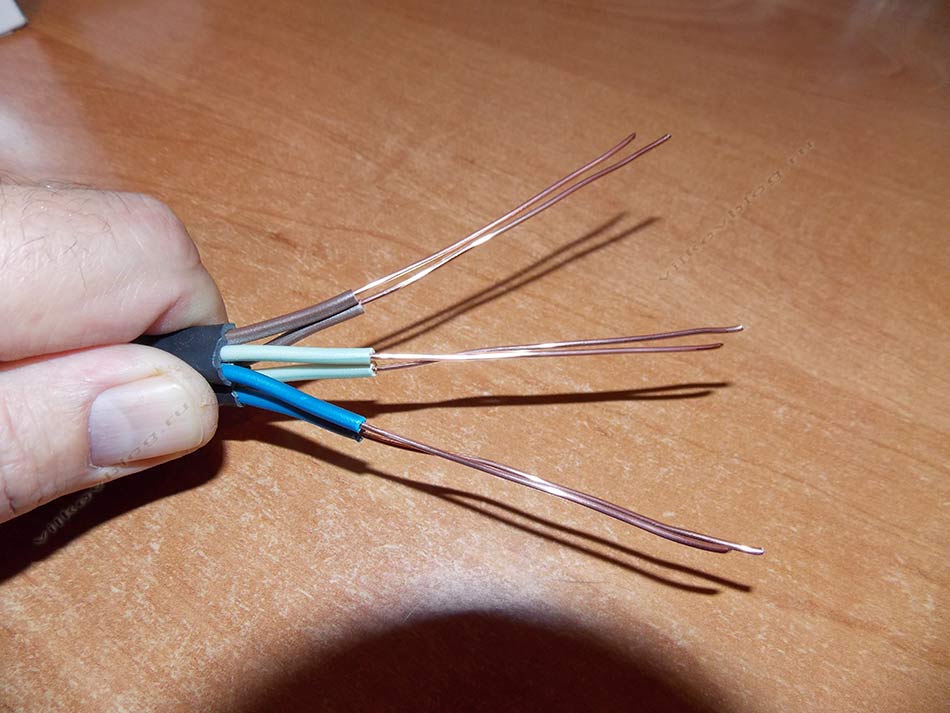

Теперь внешняя изоляция с проводов удалена. Делать это лучше специальным инструментом, не повреждающим первичную изоляцию жил.

Зачищать нужно настолько, чтобы провод еще оставался с внешней изоляцией на входе в коробку. В идеале должен входить еще и гофрированный воздуховод (или труба).

Установка щита на место

Внутрь укладываем все проводники и вводной кабель. Провода имеет смысл выравнивать в один слой, желательно учитывать порядок автоматов (см схему), к которым они будут подключаться.

Расстановка на DIN-рейке модульных устройств

Производим по схеме, строго соблюдаем соответствие номиналам. Обычно сначала прикрепляют УЗО, а сразу после него автомат, в конце размещают независимые автоматические выключатели и другие модульные устройства.

Не обязательно устанавливать всю автоматику сразу, некоторые мастера любят управлять УЗО и автоматами по очереди, так как они монтируются на рейке. На этом же этапе монтируется счетчик, если его место в щите.

Коммутация

В свою очередь, мы подключаем жилы каждой цепи или конкретного потребителя к нашим машинам и шинам. Здесь есть несколько важных моментов:

• работать по порядку, например справа налево;
• подводим сердцевину к месту фиксации и отрезаем лишнее;
• провода в щитке прокладываем горизонтально и вертикально, изгибы — только под прямым углом;
• если места мало, или нет возможности достать провода с разных сторон коробки, то можно завести провода за дин рейку зачищаем концы проводов от основной изоляции примерно на 1 сантиметр (используем специальный инструмент);
• надо надеть наконечники на мягкие сердечники;
• заводим концы под хомут машинки и туго затягиваем клемму;
• подаем напряжение на автомат сверху, а провод подключаем снизу (хотя большинство устройств двунаправленные, это общепринятый стандарт);
• дергая провод руками, проверяем надежность фиксации, при этом отмечаем, что медь не выступает над автоматами, но и изоляция не пережата;
• собираем пучки проводов вместе с полиэтиленовыми лентами и укладываем за рейку.

​

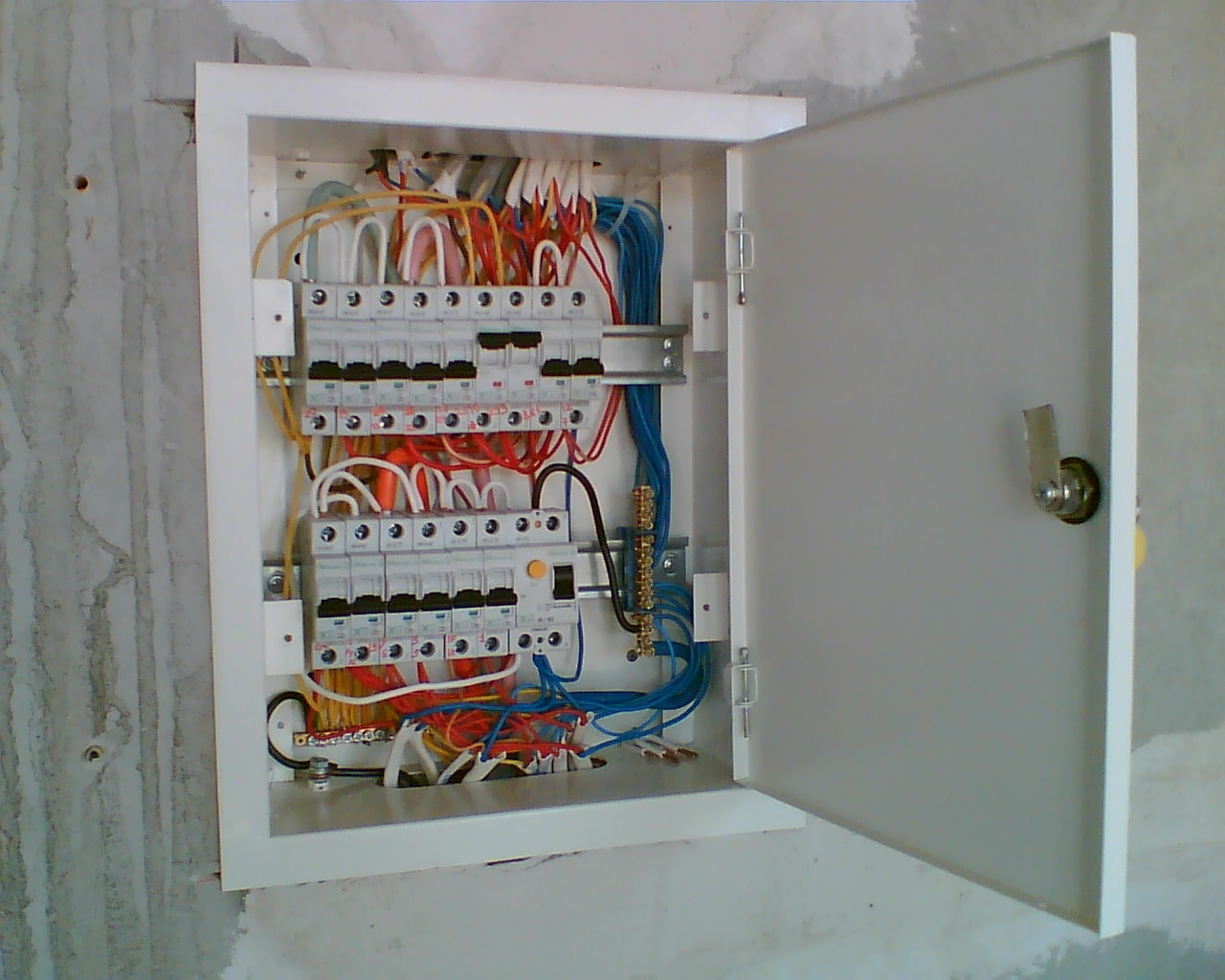

Распределяем фазу и ноль между модульными блоками. У непрофессионалов обычно возникают проблемы с заменой защитного отключения на землю, как это сделать видно на схеме экрана.

Главная передача в ряду может быть выполнена с контактной камерой; при отсутствии таковых электрики иногда используют самодельные перемычки. Это должны быть жесткие провода сечением 4-6 квадратов.

Подключение ввода

Вводной кабель зажимается на основном автомате (фаза и нейтраль), а провод заземления идет непосредственно на шину. От автомата фаза и ноль либо идут на счетчик, либо уже распределяются по схеме.

Где монтируют аварийное освещение

Его установка происходит для целей обеспечения эвакуации или чтобы оборудовать дополнительный источник освещения. В первом случае обеспечение безопасности перемещения людей является одним из эвакуационных мероприятий. Во втором — речь идёт об обеспечении возможности бесперебойной работы на участках критической инфраструктуры

При этом важно, чтобы уровень аварийного освещения удовлетворял хотя бы минимальным требованиям для выполнения деятельности.

Исходя из общих требований, такое освещение должно быть установлено в следующих случаях:

На электрических станциях, которые обеспечивают поступление электроэнергии потребителям.
В помещениях, которые являются критическими для работы систем отопления.
На насосных станциях для обеспечения бесперебойного поступления холодной и горячей воды потребителям.
В комнатах, в которых находится оборудование, поддерживающее функционирование вентиляционной системы здания.
Важно обеспечить аварийное освещение в тех пунктах, где важно не допустить возникновения пожара. Это необходимо даже тогда, когда применение защитных мер может привести к остановке работы всей технологической цепочки.
Освещение для обеспечения эвакуации людей в аварийных обстоятельствах необходимо в любых промышленных зданиях на участках, где отсутствует естественное освещение

Если по проходу будет перемещаться более 50 человек (для основных помещений) или свыше 100 (для дополнительных), то аварийное освещение должно быть оборудовано независимости от наличия естественного света.
Необходимость проведения аварийного освещения зависит от этажности здания. Если здесь имеется 6 этажей или больше, то реализация рассматриваемой меры обязательна.
Дополнительные источники света являются обязательными в детских и в лечебных медицинских учреждениях.
В общежитиях рассматриваемую систему монтируют при длине переходов свыше 25 метров. Эта мера является обязательной независимо от этой длины в случае, если количество жильцов в них не менее 50.
Аварийное освещение нужно устанавливать в торговых помещениях с площадью от 90 кв. метров.
Его установка обязательна в спортивных залах, помещениях лечебно-профилактического характера, банях, раздевалках, на кухнях и в некоторых других объектах общественных зданий.
Если в актовом зале более 100 мест, то установка такого освещения становится обязательной.

В перечисленных ситуациях нужно не только поставить оборудование, но и постоянно следить за его работоспособностью. Нужно быть уверенным в том, что при внезапной нештатной ситуации система аварийного освещения будет полностью работоспособна.

Светильники для аварийного освещенияИсточник vse-e.com

В случаях эвакуации

Представленный вид обязан предоставлять освещенность в узких коридорах и тесных помещениях не меньше чем 0,5 люкс. В просторных помещениях и на открытых площадках этот показатель может быть не менее 0,2 люкс. Под ним иногда также подразумевается пожарное аварийное освещение.

На эвакуационных маршрутах в производственных цехах, где работает больше 100 человек и площадь помещения свыше 150 метров квадратных, а также в помещениях без естественного освещения непременно должны располагаться светящиеся табло, что будут указывать направление к аварийному выходу. Они должны располагаться на потолках или стенах в районах отличной видимости для сотрудников. Расстояние между стрелками не должно быть меньше 25 метров. Также они непременно должны располагаться на поворотах. Помимо световых стрелок можно использовать светильники, на которых изображена стрелка, выполненная согласно нормативным документам, что подходит в таких случаях.

Светильники аварийного освещения можно оставлять горящими и в рабочем состоянии вместе с основным освещением либо негорящими и способными включиться автоматически, когда возникнет аварийная ситуация.

Представленный вид также разделяется на три типа:

1. Освещение для эвакуации. Оно необходимо для обеспечения безопасного прохода между помещениями, непременно должна быть минимальная освещенность в 1 люкс на каждые 20 сантиметров высоты при условии, что соблюдается равномерность освещения 1 к 40.
2. Освещение опасных зон. Такими зонами можно назвать механизмы с подвижными составляющими, в которых, при отсутствии освещения, возникает опасность аварийных ситуаций, что угрожает жизни людей.

Противопаническое освещение. Это минимально необходимое основное освещение, которое дает возможность пройти без помех к резервному выходу из помещения с большой площадью.

Из чего можно сделать корпус

Не выбрасывайте старые стельки для обуви. Их футляры могут пригодиться для различных самоделок. Например, для этой мигалки я выбрал корпус из старой обувной губки. Эта коробка как раз подходящего размера. Для использования нужно убрать губку, может пригодится для следующей самоделки, выбрасывать нельзя.

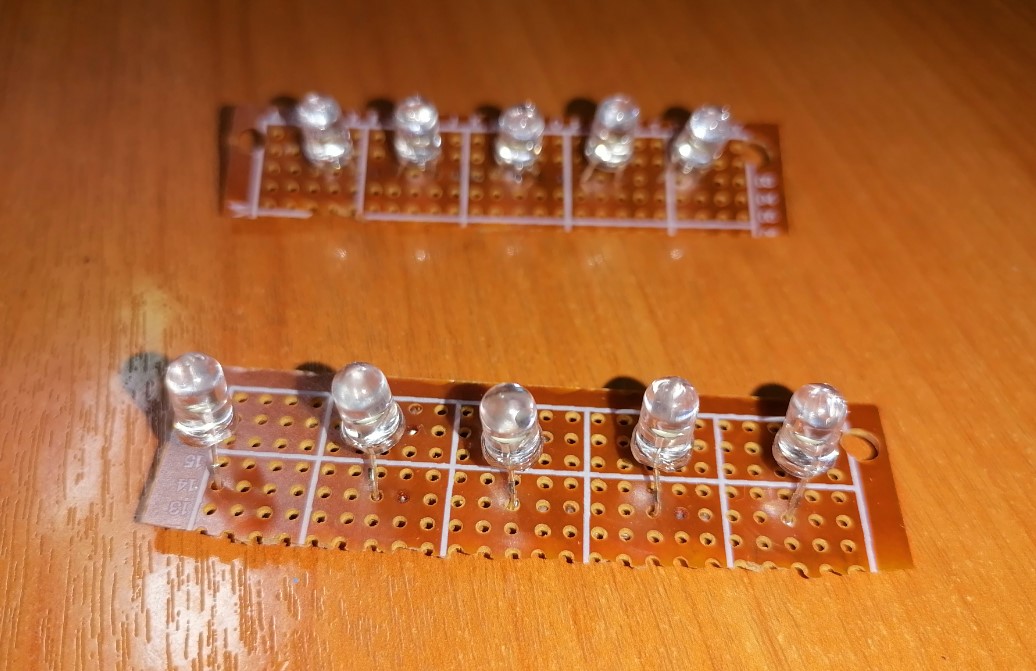

Размечаем и сверлим отверстия для светодиодов в крышке корпуса.

Я поставил их три, они по 3Вт, и на три батареи всего три светодиода.

Я выбрал диоды из серии SMD COB. Такие светодиоды самые яркие и в самый раз для светильника.

Схема работает и с такими светодиодами, но они светятся гораздо тусклее.
