Строение проводов, стандартные входы и подключение
Сориентироваться в многообразии доступных вариантов и выбрать наиболее подходящий кабель для подключения колонок помогут знания о строении акустических проводов, клеммах и разъемах, а также о готовых решениях, предлагаемых производителями и не требующих доработки.
Типы акустических проводов
Провода для передачи аудиосигнала могут состоять из одной или нескольких жил. Высокая жесткость одножильных проводов делает их применение в компактных аудиосистемах проблематичным, однако они обладают наибольшей пропускной способностью, что безусловно положительно влияет на качество звукопередачи.
Многожильные акустические провода могут иметь пучкообразное, концентрическое и веревочное устройство, обеспечивающие кабелю определенную гибкость.
В типологии акустических кабелей для колонок наиболее известными разновидностями являются:

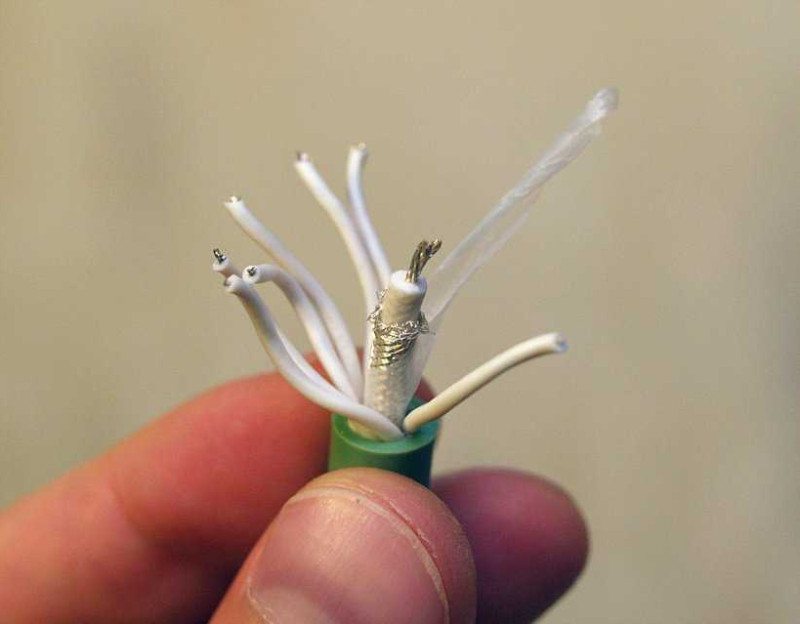

- симметричный (чаще всего микрофонный) – два многожильных проводника в проводящем экране;
- несимметричный (для бытовой, компьютерной техники и музыкальных инструментов) – с экранированной центральной жилой;

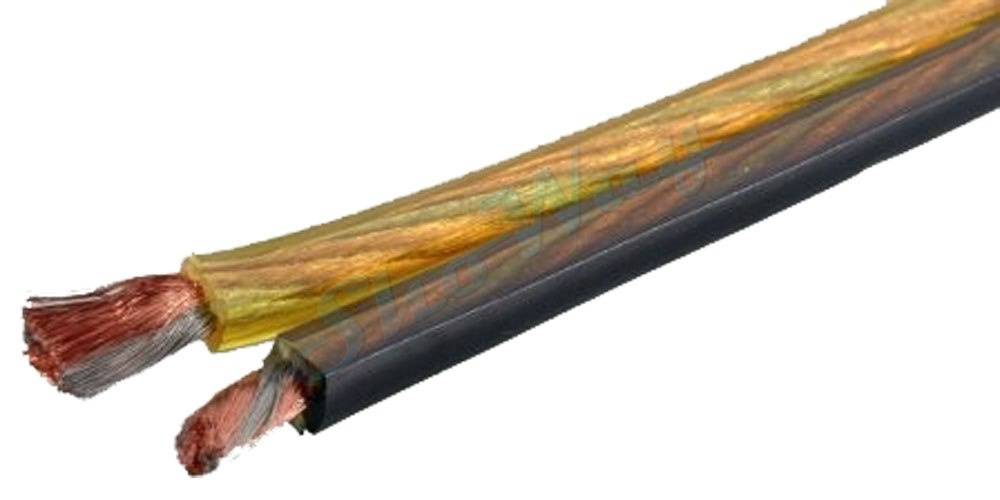

- параллельный – два изолированных многожильных проводника;

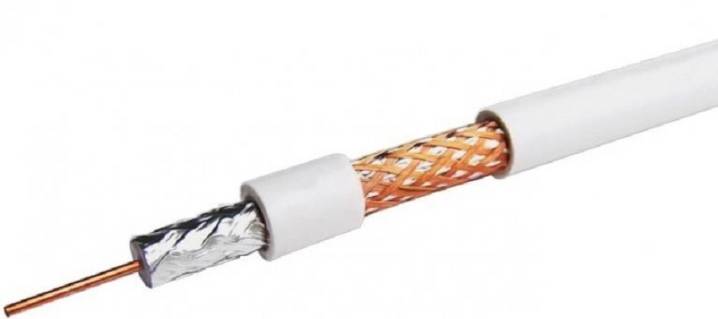

- коаксиальный (для применения с питающими проводами) – с повышенной защитой от внешних помех.

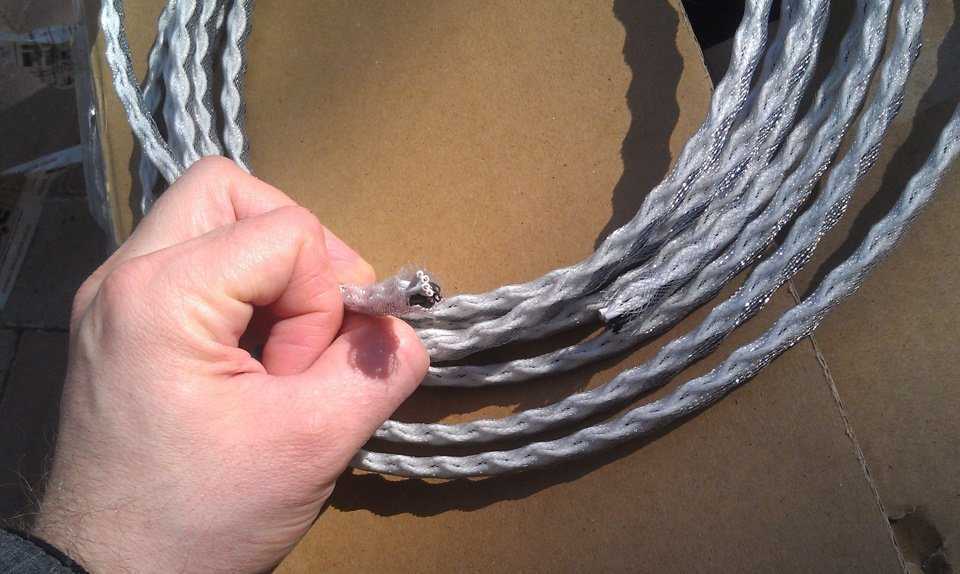

Акустический кабель витая пара
Витой кабель, или «витая пара», – особый тип акустического кабеля. В нем воплощаются разнообразные варианты переплетения как монолитных, так и многожильных проводников. Некоторые модели витой пары оснащены сложным экранированием для существенного улучшения качества сигнала.
Клеммы и разъемы
Сочетание коннекторов и терминалов зависит от назначения системы. Для установки автомобильных аудиосистем чаще всего применяется U-образная клемма с изоляционным кожухом для защиты, на низкочастотных динамиках и домашней Hi-Fi аппаратуре – винтовые зажимы, рассчитанные на подключение оголенного провода, а профессиональные акустические и звукозаписывающие системы комплектуются винтовыми клеммами.
При выборе акустического кабеля без обжима и наконечников можно оставить провод оголенным или подобрать коннекторы: штыревые (игольчатые), типа «лопатка», одинарные или двойные «бананы».
Колонки обычно снабжаются одним из двух типов разъемов – пружинными зажимами или винтовыми клеммами.
Пружинные максимально просты в работе: нажмите на зажим, вставьте провод динамика и отпустите, – механизм сам удерживает провод.
Винтовые клеммы обеспечивают очень прочное соединение. Кабель подключается через шток клеммы, под гайкой располагается отверстие под оголенный провод и штыревой разъем.
Готовые решения
Если звуковая система оснащена закрытыми гнездами вместо клеммников, потребуется готовый акустический кабель, выбор которых на рынке достаточно широк.
Многие системы оснащены гнездами под тюльпан – удобное соединение высокой надежности. Для подключения к звуковой карте компьютера используется кабель мини-джек – тюльпан. Готовые аудиосистемы заводской комплектации маркируются цифрами «2.0», «2,1», «5,1», «7,1», обозначающими количество и тип колонок: первая цифра указывает, сколько высоко- и среднечастотных выходов имеет усилитель, вторая обозначает наличие сабвуфера для воспроизведения низких частот.
Подключение динамиков
Подключить колонки к аудиосистеме несложно: достаточно следовать рекомендациям производителя, соблюдать последовательность и соответствие компонентов по показателю полярности.
Схемы подключения колонок:
- моновайринг (двухпроводное) – последовательная коммутация соединительного кабеля к разъемам высоких и низких частот;
- бивайринг (четырехпроводное) – подключение двух динамиков к одному усилителю отдельными кабелями;
- биампинг (к двум усилителям) – соединение отдельных усилителей мощности для низкочастотных и высокочастотных сигналов.
Для каждого типа усилительного блока допустимо подключение определенного количества динамиков, которые подбираются в соответствии с сопроводительной схемой, на которой наглядно отражаются все выводы проводов. Соблюдение всех рекомендаций гарантирует качественный результат.
Какие провода бывают — все разновидности кабелей и проводов
Способы соединения электрических проводов между собой
Как можно соединить провода в распределительной коробке?
Что такое коаксиальный кабель, основные характеристики и где используется
Как выбрать и подключить греющий кабель снаружи и внутри водопроводной трубы
Как рассчитать необходимое сечение провода по мощности нагрузки?
Масса подвижных частей
Снизив вес мембраны и прочих подвижных частей излучателя, можно добиться того, что она создаст большее звуковое давление, при меньшем прилагаемом усилии. Однако с улучшением таких характеристик, система в целом становится менее прочной и ее жесткость снижается.
При сильных перегрузках возможны существенные искажения звука и даже выход системы из строя. Кроме того, конструкторы ограничены используемыми материалами и технологиями: снижать массу бесконечно невозможно, не теряя при этом в прочих характеристиках.
Возможно, в будущем появятся более совершенные технологии, которые позволят создавать очень мощные колонки небольших габаритов.
Ремонт авто колонок музыкальных своими руками
Самое подробное описание: ремонт нч динамиков своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. Акустические системы делят на активные, пассивные, разница ограничена наличием внутри микросхем обработки звука, питаемых электрическим током. Усилители, фильтры, интерфейсы считывания флэш-носителей, расшифровки сжатых форматов звука. В последнем случае акустическая система приближается функционалом проигрывателю. Рассмотрим, что делать, когда не работают динамики.
Если у вас не работает левый или правый наушник, это еще не означает что проблема в динамике. В подавляющем большинстве случаев проблема кроется в переломе провода около штекера.
Обзор видов
На сегодняшний день на рынке звуковой аппаратуры и соответствующих аксессуаров к ней можно найти большое разнообразие акустических кабелей: звуковые, соединительные, экранированные, AUX-кабели, 4-контактные кабели, а также многие другие варианты. Использовать их нужно строго по предусмотренному производителем назначению. Рассмотрим несколько наиболее популярных видов акустических кабелей для колонок.
Медные
К выбору медного кабеля следует подойти с особым вниманием. Так, прежде чем совершать непосредственную покупку товара, следует убедиться, что медный акустический провод обладает необходимой для корректного функционирования длиной. Считается, что длинные медные провода должны обладать небольшим диаметром (особенно если показатели сопротивления не слишком высоки)
Считается, что длинные медные провода должны обладать небольшим диаметром (особенно если показатели сопротивления не слишком высоки).
Также будет обеспечен необходимый уровень громкости.
При выборе медного кабеля важно убедиться в том, что на нем наличествует соответствующая маркировка от производителя, которая указывает на ту компанию, которая и произвела кабель. Если подобные пометки отсутствуют, то можно сделать вывод о том, что данный товар является подделкой – соответственно, от его покупки нужно немедленно отказаться, так как отсутствуют какие-либо гарантии относительно качества звука и продолжительности работы кабеля
В связи с тем, что медные кабели – это самый востребованный вид этой продукции, их выпускают большое количество, и они, в свою очередь, подразделяются на несколько самостоятельных категорий
Поэтому перед покупкой важно убедиться в том, что вы приобретаете именно акустический вариант – об этом должна быть специальная отметка
Кабели из меди могут производиться как из бескислородной, так и из монокристаллической меди
На этот фактор также следует обращать свое самое пристальное внимание. Кроме того, нужно отдавать предпочтение тонким проводам, так как они обеспечивают высокое качество передаваемого из колонок звука
Существует 3 типа меди, из которых изготавливаются аудиокабели: ТРС, OFC и РСОСС. Данные разновидности различаются между собой качеством звучания, и, соответственно, стоимостью. Так, если вы хотите купить акустический кабель для колонок, изготовленный из меди бюджетной категории, то вам следует отдавать предпочтение типу ТРС. Для бескислородных систем, относящихся к среднему классу, подойдет продукция OFC. При этом наиболее качественными кабелями являются те, что изготовлены из чистой меди – РСОСС.
Композитные
Помимо медных, на рынке можно найти и композитные разновидности. Несмотря на то что в их составе присутствует большой процент меди, есть и другие компоненты.
Комбинированные
В комбинированных кабелях сочетаются несколько разнообразных материалов (как металлические, так и неметаллические). Больше всего популярны и востребованы среди потребителей такие кабели, в составе которых медь сочетается с углеродом. Следует учитывать и тот факт, то такой вариант обладает отличными техническими характеристиками и свойствами.
Таким образом, акустические кабели для колонок отличаются прежде всего материалом изготовления. При покупке следует учитывать этот важный факт.
Однако акустические кабели можно классифицировать не только по материалу изготовления, но и по ряду других признаков. Так, аудиокабели можно подразделить на такие типы:
симметричный (такой вариант состоит из 2-х многожильных проводников, которые обладают специальным проводящим экраном – отсюда и название типа);
несимметричный (этот аудиокабель используется в самых разных областях жизни: в бытовой и компьютерной технике, в музыкальной аппаратуре и т. д.);
параллельный (кабель снабжен 2-мя изолированными друг от друга многожильными проводниками);
коаксиальный провод снабжен специальной защитной системой, которая помогает обезопасить провода от разного рода помех внешнего характера.
Он характеризуется большим количеством различных вариантов переплетения проводников (эти проводники могут быть как монолитными, так и многожильными). Кроме того, некоторые отдельные модели витой пары снабжены комплексным экранированием. Такая функциональная особенность значительно улучшает качество сигнала.
Как соединить пайкой электрические провода
Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.
На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.
После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником
При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку
Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0.5 мм² или гибких до 2.5 мм².
Источник
Hi-Fi и High-End техника или энциклопедия звука и видео
Что такое бутылочное горлышко
Метафора «бутылочное горлышко», прижившаяся в терминологии компьютерной индустрии и электроники, менеджмента, психологии и других сфер человеческих знаний и деятельности, обозначает элемент, тормозящий всю систему независимо от качества ее компонентов.
Акустический кабель тоже может стать «бутылочным горлышком»: неверно подобранный или некачественный кабель снижает производительность системы и деформирует звучание, поскольку не способен корректно передавать частоты, исходящие от усилителя.
Итак, какие характеристики проводника необходимо учитывать при выборе?
Немного про качество звука
Если принять во внимание выше проведенные процедуры и выводы, то замена дорогого провода на более дешевый, не создаст неудобства при прослушивании музыки. На слух, “в тёмную”, ни кто не сможет заметить разницы, даже “прожженые меломаны”. Не будет ни какой потери качества звука
Спорить можно уже начиная тут, как и в самом начале статьи
Не будет ни какой потери качества звука. Спорить можно уже начиная тут, как и в самом начале статьи.
О проводах компьютерных колонок. Как пример.
Рекомендую посмотреть, какие провода используются для подключения акустики, скажем в компьютерных колонках с деревянными корпусами. Сами колонки достаточно большие и играют громко и почти хорошо. Соответственно и провода должны быть достаточной толщины. А проверьте, какое сечение на ваших проводах. Вы увидите, что проводки там имеют сечение в лучшем случае – 0,3 мм2. Это в идеале.
На самом деле, часто берешь за провод, тянешь на разрыв, а он просто рвется в руках как обычная нитка. Обычно, это черные провода с красной полоской. И о каком качестве или передаваемой мощности можно тут говорить?!
Какими проводами подключают акустику меломаны и аудиофилы?
Меломаны особо не озабочены брендом производителя проводов. Используют и электрические провода для подключения акустики сечением 0,5 мм2, и если мощный усилитель будет “раскачивать” большие колонки, то не долго думая поставят провод потолще – обычно это 1,5 мм2.
А вот аудиофилы начнут поднимать спор и доказывать, что – “не зря производители пришли к такому решению – производить акустические провода из “бескислородной меди”! Типа – “… Звук, при использовании акустического провода, из “бескислородной меди”, становится более мягким, прозрачным и гораздо чище…”
Отчасти, они будут правы – совсем не зря начали производить такие провода! Ведь продавать можно гораздо дороже то, что стоит копейки! Стоит лишь поместить этот товар в красивую упаковку, расписать все плюсы огромным шрифтом.
А ещё, вспомните, когда проходите мимо витрины, а там огромными буквами написано – “скидка до 70%”. Вы как это себе представляете? Это тотальная распродажа, или просто жест доброй воли – продать товар “в подарок”? Нет, всё не так. Это просто маркетинг. И этим всё сказано. Серьезная наука – продавать, и не все её понимают. Так выходит и с нашими проводами.
Чтобы не пропустить новые статьи, подписывайтесь на новые статьи сайта и получайте свежие новости самыми первыми!
Будем рады вашему вниманию и комментариям.
Хотите поделиться своим опытом – напишите и мы обязательно примем меры к изучению вашего мнения и опыта. И вы сможете сделать это на нашем сайте! Не забывайте про Авторские права.
Предусилители
Усилители делают то, что указано в их названии: они усиливают мощность, а в случае звука – его громкость. Аудиовыход с компьютеров, CD-проигрывателей, телефонов и других цифровых устройств называют сигналом линейного уровня. Он обеспечивает определенный диапазон громкости выходного сигнала аппаратуры.
Однако есть некоторые устройства, которые выдают значительно более тихие или более слабые сигналы. Для получения сопоставимого уровня громкости они требуют дополнительного этапа усиления. Двумя наиболее часто используемыми устройствами такого типа являются микшеры и микрофоны.
DJ-вертушки требуют наличия фонокорректора, чтобы довести сигнал с винилового диска до уровня CD-плеера или контроллера. Почти все подобные устройства оборудуются встроенными предварительными усилителями.
Гнезда для подключения вертушки к микшеру предназначены исключительно для этого и ничего другого, поскольку у них есть определенный уровень выравнивания, необходимый для того, чтобы винил звучал как настоящая музыка. Поэтому соединение вертушки с линейным входом микшера дает тихий сигнал, а CDJ к входу фонокорректора – громкий, искаженный. Это происходит из-за предварительного усиления (или его отсутствия).
Микрофоны также требуют предусилителя, поскольку пассивные микрофоны также имеют тенденцию давать очень слабый сигнал по сравнению с линейным уровнем. Большинство микшеров имеют как линейные, так и микрофонные входы. В отличие от фонокорректоров, они не изменяют звук, поэтому можно подключить линейный выход к микрофонному входу и резко снизить коэффициент усиления для предотвращения ограничения частоты. Некоторые микшеры имеют опцию автоматического снижения уровня сигнала примерно на 20 дБ, фактически преобразуя вход в линейный.
Выбор проводов
Какие нужны провода для акустики
Акустических систем имеется достаточно много, но одни имеют хорошее звучание, другие не очень, поэтому надо хорошо разбираться в оборудовании, чтобы подобрать качественный агрегат. Наибольшую роль в звучании акустической системы играют провода, которые передают качество звука к колонкам. Все провода должны быть надежно подключены к системе, иначе звук будет не совсем четкий.
Выбирая акустические провода, надо учитывать следующее:
- Провода для аудиосистем изготавливают в строгом порядке, любой изъян на теле проводника может грозить серьезными неполадками.
- Дефекты в изготовлении акустических проводов возникают довольно редко, система изготовления уже давно автоматизирована опытными мастерами.
Акустический кабель
В основном акустические провода изготавливают из меди. Такой материал является наиболее удобным, он достаточно прочный, износостойкий. Такой материал идеально подойдет для акустики.
Бывают случаи, когда качество меди не соответствует техническим требованиям. Это говорит о том, что изготовители решили сэкономить на изготовлении оборудования и использовали «дешевую» медь
Поэтому при выборе акустики обязательно нужно обратить внимание на состояние проводов: они должны гнутся в свободном порядке. Если же имеются какие-либо затруднения в передвижении проводов, то, скорее всего, такое оборудование не пригодно для использования.
Кабель акустический
Нужно собственноручно проверить качество звука в аппарате. Если все в норме и никаких неполадок не имеется, то смело можно брать данный агрегат, который прослужит долгое время.
Виды проводников
Кроме медных кабелей, существуют и другие проводники:
Проводники из чистого серебра. Обычно такой материал используется только на дорогих приборах, которые полностью безопасны и имеют отличное качество звука. При использовании серебряных проводников, качество звука находится на высшем уровне. Издаваемым звуком хочется наслаждаться снова и снова. Это действительно качественные проводники, которые рекомендованы к применению.
Акустические кабели из серебра
Материал для изоляции
Естественно, для того, чтобы обезопасить работу проводника, его нужно как следует защитить, то есть произвести качественную изоляцию. В качестве изоляции могут использовать самые разные материалы. В основном, специалисты применяют диэлектрики, они отлично защищают материал от здешних воздействий. Диэлектрики могут быть изготовлены совершенно по-разному.Итак:
- Самый распространенный материал диэлектриков — это поливинилхлорид. Он достаточно прочный и способен работать под большими нагрузками.
- Поливинилхлорид имеет разное строение. Диэлектрик из поливинилхлорида служит не совсем качественно. Все дело в том, что такой материал способен накапливать силовой заряд, который после основной подачи звука передается на колонки, в результате чего происходит некий всплеск. Аудиозапись начинает запинаться и передавать нечеткие звуки. Такой дефект встречается редко. В основном это происходит, когда диэлектрик полностью износился.
Подключение акустического кабеля
С проводами немного разобрались. Теперь чуть поговорим о самих разъемах провода, точнее концевых частях акустического провода. Это тоже немаловажная часть. Существует три основных типа акустических разъемов, которыми соединяют колонки и усилитель:

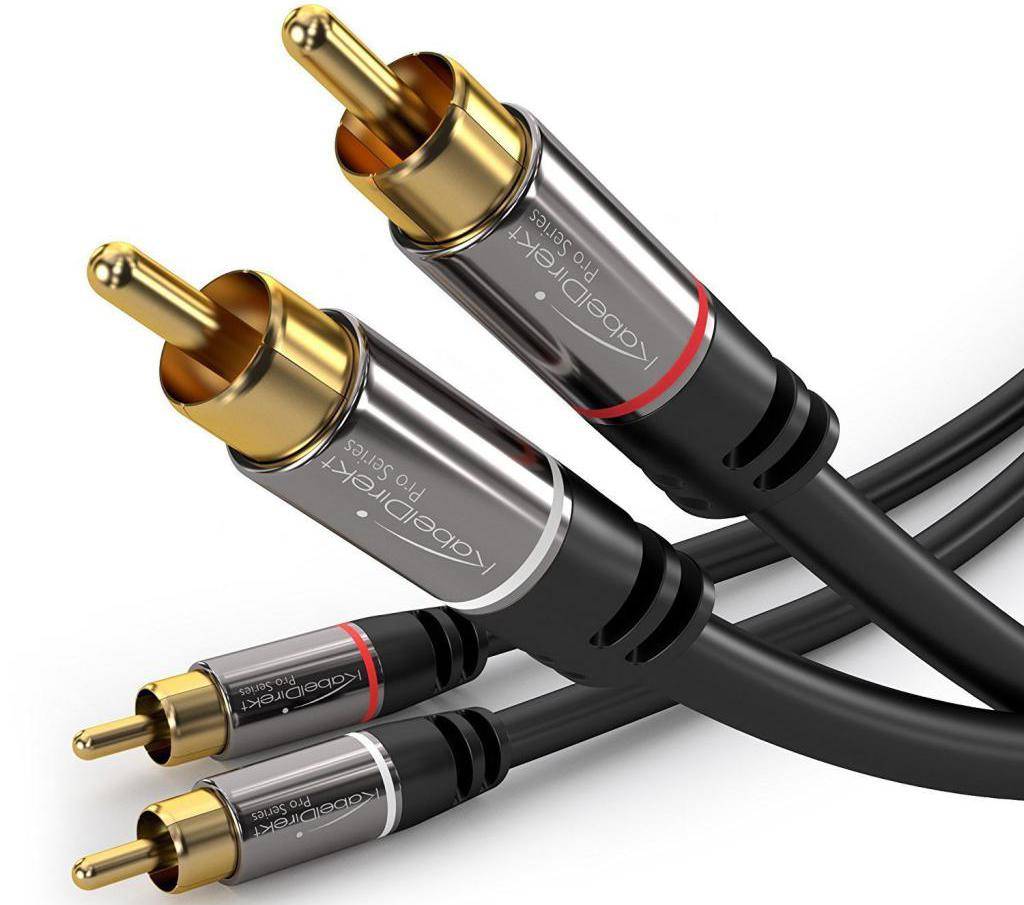

RCA (Тюльпан)
Тип разъема используется на кабелях для межблочных соединений (основное назначение), Но производители, иногда, используют такие разъемы для подключения акустических колонок небольшой мощности. Такое подключение встречается в музыкальных центрах, компьютерной настольной акустике и в недорогих моделях “домашних кинотеатров”, типа сабвуфер со встроенным усилителем и набором сателитов. Но в основном, для подключения акустики такой метод подключения не используется.

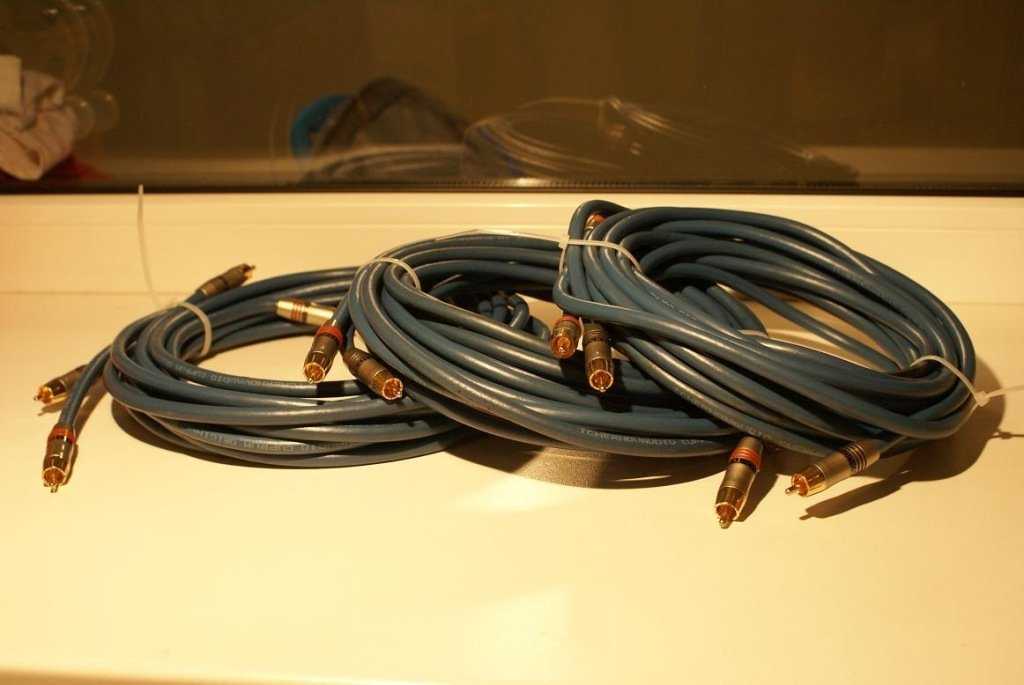

акустический кабель с разъемом rca тюльпан
акустический кабель с разъемом rca тюльпан
акустический кабель с разъемом rca тюльпан
акустический кабель с разъемом rca тюльпан
Коннектор типа “Банан”
Такой тип коннекторов бывает разрезным и с уплотнением в виде плоских пружин. Так обеспечивается надёжный контакт только при отсутствии сильных вибраций, тряски. Удобно подключать и отключать при частой смене акустики или кабеля. Можно сказать – идеальный вариант для домашней акустики, но очень спорный, хотя это самый распространенный тип подключения (3 картинки ниже – листайте).
Коннектор типа “Банан”
Коннектор типа “Банан”
Коннектор типа “Банан”, с боковым подключением
Коннектор типа “Банан”
Некоторые меломаны, и наверно все аудиофилы, не любят и не признают такой тип подключения акустического кабеля даже как приемлемый. Хотя используется “банан” в 90% случаях.
“Прямое подключение”
Есть ещё такой тип подключения, который можно назвать – “прямым подключением”. Это когда провод зачищается от изоляции и немного скрученным вставляется прямо в отверстия на клипсах терминала. Думаю, что такой тип подключения будет надежнее, чем “банан”. И зачищенный кончик провода не нужно паять! Ну если только самый кончик, что бы волоски не “разбегались”. Так провод не окисляется внутри зажима, и металлы лучше соприкасаются. Смотри на картинках ниже (листайте – 3 картинки).
“Прямое подключение”
“Прямое подключение”
“Прямое подключение”
“Прямое подключение”
Коннектор – “лопатка”
Реже для обжима концевой части кабеля используется тип коннектора – “Лопатка”. Такой тип, чаще всего, используется в автомобильной акустике. Клемма надёжно фиксируется мощным винтом или гайкой с шайбой, через гровер, что обеспечивает самый надёжный контакт. Тут уже вибрация не помеха – ни чего не отвалится. Но этот тип больше всего используется любителями дорогого и качественного звука. И это правильно.
Коннектор типа – “лопатка”
Коннектор типа – “лопатка”
Коннектор типа – “лопатка”
Коннектор типа – “лопатка”
Есть и качественные и не очень. И европейского качества и азиатского. Как всегда – выбор огромен. Одни рекомендуют только обжимать такие разъемы и не просто плоскогубцами, а специальными клещами – обжимкой. Другие рекомендуют пропаивать серебросодержащим припоем. Третьи нормально довольствуются “лопаточкой” с винтовым зажимом. Кому как нравится, кто как считает правильным – так и использует.
Но что-то рекомендовать – нет смысла. Это как с проводом из безкислородной меди. Кому-то он нужен будет, и только самый дорогой, потому что только он придает звуку “ТОТ САМЫЙ звук”. Большинству меломанов нужен просто хороший провод (как рассчитать сечение акустического кабеля – мы разобрали) и надежный соединитель любого подходящего типа (какой подойдет для имеющейся аппаратуры).
Будем рады вашему вниманию и комментариям. Вам не трудно – проголосуйте за эту статью. Буду примерно знать ваше мнение о сказанном.
Хотите поделиться своим опытом, знаниями – напишите и мы обязательно примем меры к изучению информации. Вы сможете выразить своё мнение или вы захотите стать автором статей прямо на нашем сайте!
Хотите поделиться мнением о прочтенном на этой страничке – очень будем рады! Оставьте свой отзыв или напишите пожелания в форме ниже.
Функционал и какие бывают
Кабель для акустики – это провод, который нужен для электрического соединения акустики и усилителей. Он представляет собой токопроводящий сердечник, который покрыт изоляцией и внешней оплеткой. Он должен вносить как можно меньше искажений в звучание. Существует несколько видов строения:
- одножильные;
- многожильные (пучкообразные, симметричные и несимметричные, концентрические, параллельные и веревочные);
- витая пара (с разными типами экрана или вовсе без экранирования);
- коаксиальные (выделяются высоким сопротивлением к внешним помехам).
На что еще следует обратить внимание? На важные электрические свойства:
- сопротивление;
- емкость;
- индуктивность.
Сопротивление является самым важным параметром, от которого зависит качество звучания. Это способность материала к противодействию движения электронов. Облегчить выбор кабеля с нужным сопротивлением поможет документация устройства на его задней части. Чем ниже сопротивление, тем больше энергии источника поступает к катушке динамика, и, соответственно, тем больше мощность и звук. В свою очередь, сопротивление зависит от длины и площади поперечного сечения провода.
От площади среза жилы провода – сечения – зависит сила тока, идущего по токопроводящей жиле. Меньшее сопротивление достигается при более толстом сечении. Если сечение проводника недостаточное, мощность рассеивается, а низкие частоты звучат тише. Поэтому, по мнению покупателей, советы купить кабель большего сечения, чем рекомендовано в документации к устройству, имеют смысл – чем толще кабель, тем лучше будет качество звучания.
Чтобы уменьшить сопротивление, старайтесь выбирать меньшую длину – сопротивление пропорционально ей
На что еще нужно обратить внимание? Чтобы сбалансировать систему и достичь идеального стереоэффекта, длина кабеля к двум колонкам должна быть равной – тогда и сопротивление будет одинаковым
Длина влияет и на такие характеристики, как индуктивность и емкость – чем короче провод, тем они меньше. Это облегчает работу усилителя и минимизирует его потери и, как следствие, происходит меньше ненужных влияний на звук.
Подробнее о сечении и толщине акустического кабеля — в видео:
