Устройство адаптера и принцип его работы
Обустройство водозаборной скважины с использованием адаптером
Преимущества и недостатки
Несколько советов

Если это дача, рассчитанная только на летнее проживание, то вполне приемлемым вариантом является облегчённая летняя версия, когда скважина практически имеет только оголовок над устьем и зачастую даже не оборудуется водопроводом.

Если дом предназначен для круглогодичного проживания, то приходится учитывать сезон низких температур. Для обеспечения бесперебойной подачи воды в это время обустраивается зимний вариант, предусматривающий наличие кессона, приямка или отдельного помещения, возводимого над устьем скважины.

Но все указанные работы весьма затратны и длительны по времени. Все возведённые объекты требуют периодического технического обслуживания.

Альтернативой вышеперечисленным техническим решениям, обеспечивающим круглогодичную бесперебойную подачу воды в дом, является обустройство скважины без кессона при помощи адаптера. Указанное техническое решение подразумевает размещение всего оборудования водоподготовки и подачи в самом доме, в специально отведённом для этого помещении, в котором поддерживаются плюсовые температуры. Чаще всего таким помещением является котельная. А в самой скважине монтируется только специальное устройство – скважинный адаптер, конструкция которого весьма проста. Он обеспечивает герметичный вывод из обсадной трубы отвода, по которому вода, подаваемая глубинным насосом, поступает в водопровод, проложенный к дому.

Установка собранного адаптера

Все операции аналогичный рассмотренной выше процедуре, за исключением того, что сборка половин адаптера производится наверху, вместе со всеми подключениями напорного оборудования.

Сначала опускается насос и крепится на нужном уровне при помощи страхующего троса, а параллельно на при помощи Т-образного, сделанного своими руками ключа для установки скважинного адаптера, вкрученного в монтажный штуцер производится его спуск и монтаж в отверстие. После установки уплотнения и его затяжки при помощи накидной гайки, сборку можно считать законченной.

Важные моменты при обустройстве

Располагая скважину вблизи дома, можно:

уменьшить количество работ по обустройству;
добиться использования меньшего количества труб;
использовать насос, обладающий малой мощностью.

Если водоскважина делается для личного пользования, то целесообразно использовать ручной бур.

Выбор метода бурения скважины

На выбор метода бурения влияют особенности грунта. Используя шнек, можно пробурить неглубокую скважину. Чтобы поднимать на поверхность инструмент, необходимо соорудить вышку-треногу.

Также можно использовать ударно-канатный метод. В этом случае рабочий инструмент представляет собой трубу, ее края должны быть остро заточены. Труба обладает немалым весом, поэтому она хорошо врезается в грунт, после этого ее следует извлечь с помощью канатов и освободить от земли.

Диаметр колонны должен быть немного больше диаметра стакана (отрезок трубы). Рабочий инструмент нужно установить в вертикальном положении.

Также можно осуществить бурение скважины на песок малогабаритной буровой установкой.

2 секреты бурения скважины

На процесс бурения влияет время года. Лучше всего бурить летом. Если проводить работы осенью, то лучше в сентябре, т. к. в этом месяце мало осадков и без труда определяется водоносный горизонт. Бурить водоскважину зимой нужно при температуре до -20°С. Весной лучше работы не проводить.

Конструкция

Большинство адаптеров для скважины (фото 1) изготавливаются из латунных или бронзовых сплавов, что связано с высокоточной механической обработкой. Изделие состоит из нескольких частей: неподвижно части, которая накидной гайкой через резиновое уплотнение крепится к обсадной трубе, и съемной части, которая соединяется с водоподъемной трубой от насоса. Соединение между ними осуществляется по принципу «ласточкин хвост», а герметизация — за счет упругости резинового уплотнительного кольца, которое вставлено в паз съемной части. Конструкция позволяет быстро монтировать и демонтировать погружной насоса.

9% летний вариант

23% адаптер

68% кессон

Статистика выбора наших заказчиков необходимого оборудования

Съемная часть по форме похожа на тройник. В верхнем патрубке имеется резьба для соединения с монтажной рукояткой. Нижний и боковой патрубки соединены между собой каналом, по которому проходит вода. В нижнем патрубке имеется резьба для присоединения компрессионного фитинга, соединяющего сам адаптер и трубу от насоса. Боковая часть выглядит в виде плоскости, в теле которой находится резиновое кольцо обеспечивающее герметичность соединения со второй частью.

Вторая часть является несъемной и жестко крепиться в стенку обсадной трубы. Одна сторона выглядит в виде плоскости с захватами. Они выполняют функцию посадочного седла. Обратная сторона имеет патрубок с внешней и внутренней резьбой. Наружная резьба используется для навинчивания контргайки, при зажиме которой обеспечивается жесткое и герметичное крепление с обсадной колонной. Герметичность обеспечивают резиновые манжеты с внешней и внутренней стороны. Внутренняя резьба предназначена для навинчивания компрессионного переходника, через который подсоединяется труба, следующая к потребителю.

Устанавливаем пассивное зимнее утепление на скважину

В зависимости от объема потребляемой воды и конструкции скважины можно выбрать следующие технологии ее зимнего утепления при постоянном использовании.

Строим кессон для скважины

Классическим способом зимнего утепления постоянно действующей скважины является строительство кессона.

Готовые стальные кессоны для утепления скважин

Кессон представляет собой своеобразное строение вокруг той части скважинного столба, которое находится в промерзаемом слое грунта. Материалы строительства кессона могут быть самые разные: от монолитного бетона, до готового изделия из прочного пластика или железа. Также самыми разными могут быть и формы кессона, но наиболее распространенная – это бочка.

Технология строительства кессона

Подберите подходящую пластиковую или металлическую емкость. Можно использовать 200-литровые бочки. Если вы не намереваетесь размещать в кессоне дополнительное гидротехническое оборудование, то таких размеров будет вполне достаточно.
Выкопайте котлован вокруг оголовка скважины. Дно котлована должно находиться ниже уровня промерзания грунта в вашем регионе примерно на 30-40 сантиметров в расчете на особо суровые зимы. Горизонтальные размеры котлована должны превышать размеры бочки примерно на полметра.
На дно котлована насыпьте подушку из песчано-гравийной смеси. 10 сантиметров насыпи будет вполне достаточно.
Прорежьте в бочке отверстия — на дне под оголовок скважины и в боковой стенке под подводящую трубу водопровода.
Опустите бочку на дно котлована, надев ее дно на оголовок скважины.
Смонтируйте внутри бочки соединение подводящей трубы водопровода и оголовка скважины. В принципе, в 200-литровой бочке может разместиться даже поверхностный насос или автоматическое оборудование для водораспределения. На дне бочки-кессона также можно врезать дренажную трубку, которая будет отводить вглубь грунта накапливаемый водяной конденсат.
Вокруг бочки в котловане укладывается слой теплоизоляции. Для ее создания можно использовать материал, не подверженный агрессивному влиянию почвы, например, вспененный полистирол. Можно обернуть бочку с боков слоем минеральной ваты с обязательным последующим обертыванием слоем гидроизоляции.
Бочка-кессон закрывается крышкой с вентиляционной трубой. Верхняя часть бочки также утепляется слоем теплоизоляции.
Производится обратная засыпка котлована. Мини-кессон готов к зимнему использованию.

Такой кессон вполне может обслуживать небольшую скважину водозабора для частного дома.

Утепляем скважину обсадной трубой

Утеплить скважину можно и созданием дополнительной обсадной трубы. При выборе такого варианта у вас не получится разместить в непосредственной близости от оголовка гидротехническое оборудование, но при наличии, например, поверхностного насоса, откачивающего воду из скважины, непосредственно в доме или в отапливаемом помещении этого и не требуется. Действуем по следующей технологии:

выкапываем вокруг обсадной трубы скважины котлован до уровня промерзания грунта в вашей местности;
оборачиваем обсадную трубу скважины теплоизолирующим материалом, например, минеральной ватой;
одеваем сверху на получившуюся конструкцию трубу большего диаметра;
производим обратную засыпку ранее выкопанного котлована.

Утепленная труба скважины

Утепляем скважину подручными материалами

Утеплить водоразборную скважину можно любыми подручными материалами. Такой способ можно использовать в регионах с мягким климатом, где температура зимой не опускается ниже 15 градусом. Рассмотрим возможные материалы для утепления.

Опилки. Этот материал можно найти практически на каждом приусадебном участке или позаимствовать у соседей. Опилки пригодны для различных утеплительных работ, в том числе и для оборудования водозаборных скважин. Выкопайте вокруг скважины котлован с сечением 0,5-0,6 метра чуть ниже линии промерзания грунта и засыпьте опилки в образовавшуюся полость. В котлован можно засыпать не просто слой опилок, а смешать его с жидкой глиной. При застывании получится одновременно и утепляющий и укрепляющий слой.
Еще проще утеплить пространство вокруг водозаборной скважины аналогичным по сечению слоем соломы и сухих листьев. При естественном разложении этого материала будет выделяться определенное количество тепла. Однако такая смесь недолговечна и уже через пару лет слой утепления вокруг водозаборной скважины придется обновлять.

Инструктаж по оснащению скважины адаптером

Поставить адаптер своими руками можно не только на новую скважину, но и на действующую. Во втором случае монтаж осложняется необходимостью рытья ямы вокруг обсадной трубы.

Подготовка необходимых материалов

Для вырезания отверстия в стенке обсадной колонны понадобится дрель и специальная насадка к ней биметаллическая коронка. Диаметр отверстия:

адаптер 1 дюйм 44 мм,
адаптер 1 ¼ дюйма 54 мм,
адаптер 2 дюйма 73 мм.

Для установки скважинного переходника понадобится сделать монтажный ключ из 3 отрезков стальной или пластиковой трубы и фитинга тройника. Это приспособление в виде буквы «Т». Длина вертикальной части должна быть равна расстоянию от края обсадной колонны до предполагаемого места установки устройства. Диаметр монтажной трубы должен быть таким, чтобы ключ плотно входил в верхнее отверстие переходника.

Проведение земляных работ

Если скважина действующая, то вокруг нее необходимо выкопать яму. Ее глубина должна быть такой, чтобы удобно было сверлить отверстие и монтировать скважинный переходник ниже уровня промерзания грунта. Диаметр ямы делают таким, чтобы можно было свободно расположиться в ней и работать с дрелью. От обсадной трубы к дому выкапывают траншею для трубопровода, тоже глубиной ниже уровня промерзания почвы.

Монтаж ответной части

Существует 2 положения деталей скважинного переходника относительно друг друга монтажное и рабочее. Перед началом установки необходимо привести адаптер в позицию «для монтажа» и прикрепить ключ к верхнему отверстию. Иначе есть риск падения переходника в скважину. Установку начинают со сверления отверстия в стенке обсадной трубы. Его края нужно очистить от заусенцев.

Сняв крышку со скважины, адаптер со вставленным монтажным ключом опускают в обсадную колонну до высверленного отверстия. В него помещают неподвижную часть переходника и фиксируют ее снаружи резиновой прокладкой, обжимным кольцом и накидной гайкой.

С помощью монтажной трубы вынимают внутреннюю подвижную часть устройства из обсадной колонны. Установленную ответную часть поворачивают на 180° и окончательно заворачивают гайку. К резьбовому патрубку присоединяют трубу, идущую в дом. Диаметр трубопровода подбирают с учетом количества и производительности точек водозабора.

Установка основной части

К нижнему входу адаптера подключают напорную трубу от насоса. Снова опускают устройство в скважину и надевают на клиновые салазки установленной неподвижной части. Переходник должен занять рабочее положение. После этого можно отсоединить монтажный ключ. На последнем этапе фиксируют страховочный трос. Он снимает часть нагрузки на адаптер и стенки колонны от помпы. Затем надевают на скважину крышку. Включив насос, проверяют герметичность соединений. Яму вокруг обсадной трубы засыпают сначала песком, затем грунтом.

Монтаж переходного оборудования

Для того чтобы своими руками произвести монтаж адаптера скважины, необходимо подготовить:

Сверло со специальной коронкой, при помощи которого можно сформировать отверстие в обсадной трубе, не нарушая её структуру и избегая появления острых зазубрин по краям отверстия;
Гаечный ключ для соединения обоих элементов адаптера на скважину;
Водопроводные трубы нужного сечения;
Погружной насос.

Итак, монтаж и устройство своими руками переходника вместо габаритного кессона необходимо начинать с определения уровня промерзания грунта. Как правило, для средней полосы России этот показатель равен 1,5 метра. Чем ближе к северу, тем ниже уровень промерзания почвы.
Теперь нужно откопать обсадную трубу на намеченный уровень и проложить на этом же уровне траншеи для устройства труб водопровода.
На участке обсадной трубы со стороны дома формируем отверстие под адаптер на скважину. Как это сделать аккуратно и правильно, смотрите на видео ниже.
В полученное отверстие вставляем первую часть переходника и соединяем её с водопроводной трубой. Таким образом, мы провели устройство основной части адаптера.
Далее будем проводить своими руками монтаж ответной части. Он заключается в соединении элемента со шлангом погружного насоса.
Опускаем в шахту скважины насос и с внутренней стороны обсадной трубы ответную часть переходника вставляем в отверстие. Фиксируем его снаружи обжимным кольцом.
Осталось соединить обе части адаптера разводным ключом, проложив при этом резиновые уплотнители между двумя частями адаптера.

При этом для облегчения монтажа внутренней части переходного элемента используют специальную трубу, которая вкручивается в основание переходника. После того как сам переходник будет соединен в единое целое, трубу снова вывинчивают и снимают. Используют её только для поднятия насоса на поверхность или проведения профилактических работ по обслуживанию адаптера.

Кроме того, не стоит забывать о страховочном тросе, на который монтируют насосное оборудование. Такое устройство агрегата позволяет снизить вибрационную нагрузку на сам переходник и обсадную трубу.
Видео о проведении работ «Скважинный адаптер. Установка и подключение»:

Порядок подключения: пошаговая инструкция

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

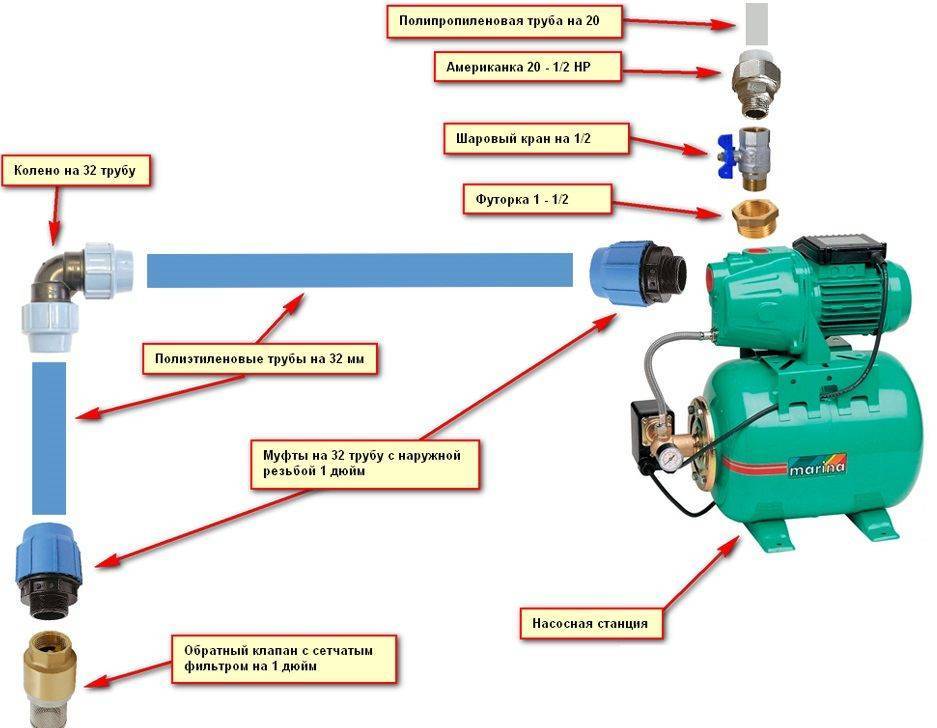

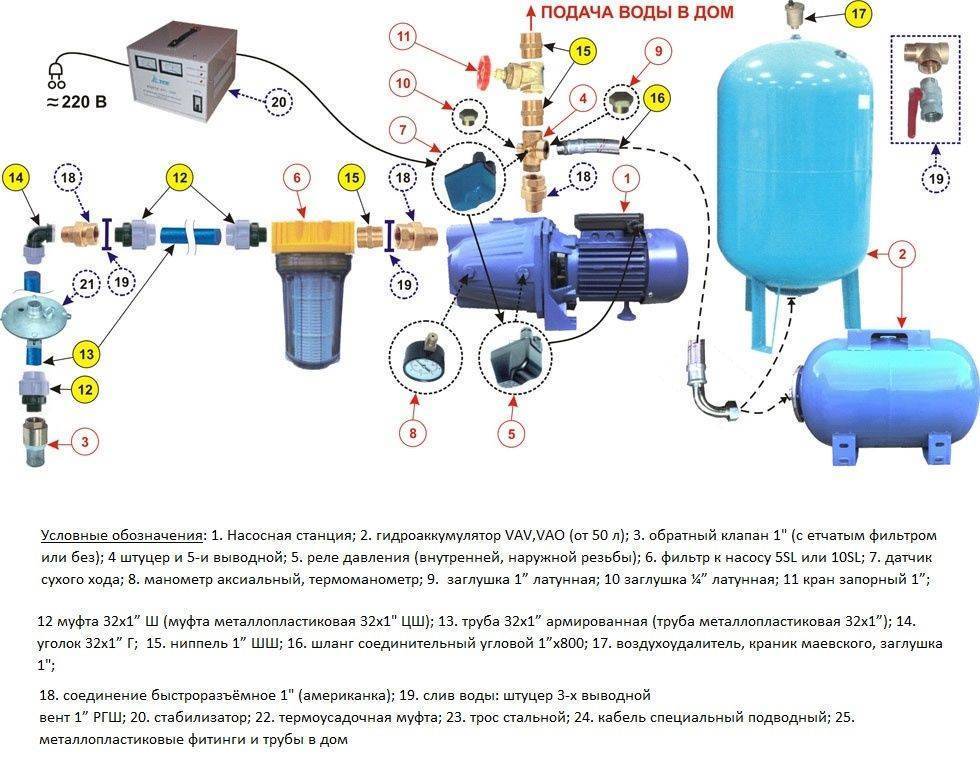

12 шагов для подключения насосной станции:

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

Обвязка гидроаккумулятора. В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы. В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
Вывод трубопровода. Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
Подключение к электрической сети. В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.

Виды и характеристики

Мировые производители адаптеров, включая нашу страну, выпускают конструкции, которые классифицируются по применяемому для изготовления материалу и размерам.

Габариты устройства обусловлены объемом глубинного насоса, диаметром обсадной и шланга. По видам металлов разделяют переходники:

Из бронзового сплава.
Из латунного.
Из нержавеющей стали.
Из DZR, специального антикоррозийного сплава.

По применяемому размерному типу, в зависимости от диаметров патрубков, конструкции подразделяются: 4,4 см, 5,4 см, 7,3 см.

Одна часть насадки закрепляется на 1-2 м глубине к обсадной и, чтобы добраться до этого соединения, придется копать, трубы для адаптера лучше делать из нержавеющей стали.

Недостатки

Наряду с достоинствами адаптер имеет и свои недостатки. Прежде всего – это стабильность работы, герметичность и долговечность эксплуатации отдельных прокладок и соединений, а во-вторых – невозможность быстрого доступа для проведения ремонтно-профилактических работ.

Как правило, для изготовления скважинных адаптеров применяется латунь, при этом от качества металла во многом зависит надежность оборудования. При малейших признаках окисления металла в месте стыковки отмечается заедание двух частей, приводящее к невозможности извлечения насоса. В результате чего приходится выкапывать и отрезать обсадную трубу, а затем приваривать ее снова либо устанавливать кессон.

Для достижения герметизации в адаптере применяются резиновые прокладки, имеющие меньший срок службы, чем латунь. В результате преждевременного их выхода из строя приходится раскапывать котлован для проведения замены.

Чаще всего возникают проблемы с прокладкой, которая находится снаружи и непосредственно контактирует с землей. Она пересыхает, в результате чего нарушается герметичность, а попадающая грунтовая вода может привести не только к загрязнению, но и разрушению скважины.

Еще один недостаток адаптера — это то, что все оборудование, которое размещается в кессоне, придется устанавливать в отдельном помещении в доме. Слив воды на зиму тоже отличается, если в кессоне вы просто поворачиваете кран и сливаете воду, то здесь придется повозиться.

Так же невозможно будет подключить дополнительные источники водозабора непосредственно из скважины, например для полива огрода и т.д.

Этап монтажа

Монтаж скважинного адаптера дает возможность в любое время провести ремонтные работы, отсоединяя ответный блок, и снова беспроблемно опустить его в скважину

Чтобы процесс проходил гладко, важно правильно подбирать погружной насос, оценивая размеры обсадной колонны с учетом характеристик питлесс-устройства, иначе оборудование будет задевать имеющиеся в конструкции выступающие части

Монтаж оборудования выполняется в следующей последовательности:

На требуемую глубину раскапывается обсадная колонна (если работы проводятся на этапе создания скважины, проводится установка обсадной трубы);
После вырезания отверстия требуемого диаметра устанавливают основной блок оборудования;
Ставят закрывающую скважину крышку;
Присоединяют обеспечивающую ввод воды в дом трубу;
Ответная часть адаптера соединяется со шлангом скважинного насоса;
Как только насос опускается на свое место, происходит соединение блоков устройства.

Монтируем основной блок

Чтобы смонтировать адаптер, трубу сверлят корончатой фрезой из биметаллического материала, диаметр которой выбирается по размеру устройства. После подготовки отверстия в трубу опускают основной блок оборудования и фиксируют при помощи обжимного кольца, дополнительно предусматривая с внутренней и наружной стороны резиновые уплотнители. Для полной герметичности требуется затяжка деталей посредством разводного ключа.

При установке адаптера применяется специальная труба с резьбой. Она ввинчивается в отверстие на адаптереи убирают после монтажа устройства

Когда водопроводная труба соединена с наружным элементом устройства, дополнительно укрепляют предусмотренное резьбовое соединение.

Устанавливаем ответный блок

Перед тем, как подсоединить насос к ответному блоку, закрепленное оборудование в собранном виде опускают на расчетную глубину, после чего выполняют обрезку трубы и ее соединение с ответным блоком.

Когда готовы все составные элементы, при помощи монтажной трубы, ввинчиваемой в отверстие на адаптере, опускают ответный блок в обсадную колонну, фиксируя между собой обе части устройства. Затем монтажная труба вывинчивается.

Если водопроводные трубы различаются по диаметру, присутствует стык металлической и пластиковой трубы, дополнительно к питлесс-устройству требуется фланцевый адаптер для чугунных труб, состоящий из муфты и непосредственно фланца, материалом которого является нержавеющая сталь высокого качества. Такое соединение легко и быстро собирается и демонтируется, за счет чего гарантируется удобное обслуживание водопроводной системы.

ПОСМОТРЕТЬ ВИДЕО

Сделать адаптер для скважины своими руками крайне сложно. Ведь такая конструкция должна выдерживать давление водяного столба, быть стойкой к коррозии и разрушению, поэтому требования предъявляются не только к особенностям системы, но и к материалам деталей. Поэтому применяемый в остальных ситуациях пластиковый адаптер – решение, которое даже не подлежит рассмотрению. Можно только установить готовый латунный или бронзовый адаптер своими руками, следуя приведенным выше инструкциям.

Виды и характеристики

Из бронзового сплава.
Из латунного.
Из нержавеющей стали.
Из DZR, специального антикоррозийного сплава.

Несколько советов

Приняв решение выполнить обустройство скважины адаптером (в торговых сетях они именуются Pitless адаптер), вы получаете надёжную систему водоснабжения и экономите на сроках выполнения работ и стоимости их выполнения. Однако, при его покупке, необходимо помнить следующее:

Чтобы изделие сохраняло свою герметичность на протяжении всего срока эксплуатации и гарантированно обеспечивало возможность многократной установки и демонтажа глубинного насоса, оно должно быть качественным. Не покупайте адаптеров малоизвестных производителей, на которые отсутствуют гарантии производителя.
Приняв решение о покупке Pitless адаптера, обязательно уточните у продавца, насколько сложно найти в торговых сетях запчасти к данному изделию, в первую очередь, уплотнительные кольца и съёмную часть в сборе. Какова вероятность того, что через пару (а лучше, через пять) лет данная продукция ещё будет выпускаться.
Остановившись на указанном варианте, вы должны будете всё оборудование вашей системы водоснабжения разместить в самом доме и, желательно, в отдельном помещении.

Видео с плюсами и минусами адаптера и кессона:

Если у Вас также имеется магистральный водопровод, то полезно устанавливать задвижку avk фланцевую для возможности его перекрытия. В зависимости от ситуации можно будет выбирать источник водоснабжения.

Выводы и полезное видео по теме

Видео #1. Что лучше ставить – скважинный адаптер или кессон:

Видео #2. Процесс установки устройства наглядно представлен в видео:

Установка адаптера для скважины является прекрасной альтернативой кессону при обустройстве скважины, глубина которой не превышает 50 м. Гидротехнические сооружения такого плана в среднем рассчитаны на эксплуатацию в течение 15-20 лет.

Вкладывать лишние средства в их обустройство не имеет смысла. А правильно установив устройство, выполненное из качественного материала, можно не беспокоиться, что скважина с адаптером будет работать исправно в течение всего срока эксплуатации.

Будем рады вашим рассказам о том, как обустраивали скважину без кессона с использованием адаптера. Возможно, вы сможете сообщить посетителям сайта интересные технические нюансы, не упомянутые в статье. Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, обсуждайте тему, размещайте фото.

Благодаря скважине чистую воду, которую можно пить и использовать для бытовых целей, получают на самых отдаленных от благ цивилизации загородных участках. Но бурение скважины – это еще не все заботы, ведь ее нужно соединить с домом. Здесь есть свои нюансы: например, водопровод должен соединяться с источником ниже уровня промерзания почвы. Скважину можно соединять с водопроводом несколькими способами, но мы сегодня рассмотрим один из них, а именно – адаптер для скважины.
