Безопасность превыше всего
Для того чтобы ваш самодельный кипятильник исполнял свои прямые обязанности, а не сжег всю проводку в электросети, необходимо придерживаться некоторых правил:
Никогда не оставляйте включенный прибор без присмотра.
Из-за того, что сами лезвия и некоторая часть проводов остаются оголенными, необходимо быть максимально осторожными, ведь любое неосторожное движение может привести к удару током. Нельзя прикасаться к воде, оголенным частям и кипятить воду в посуде из металла, так как это может быть опасно для жизни.
Качество воды, вскипяченной таким образом, очень сомнительно
Это происходит из-за того, что в процессе в нее попадает большое количество металлов.
Из гвоздей
Электрический прибор из гвоздей является вариацией кипятильника из лезвий, но с более «цивилизованным» исполнением. Для изготовления данного водогрейного приспособления необходимо приготовить:
- 6 гвоздей 80 мм.
- Двужильный медный провод с вилкой.
- Электродрель и сверло 3 мм.
- Отрезок деревянной доски 100х100 мм, толщиной не менее 25 мм.

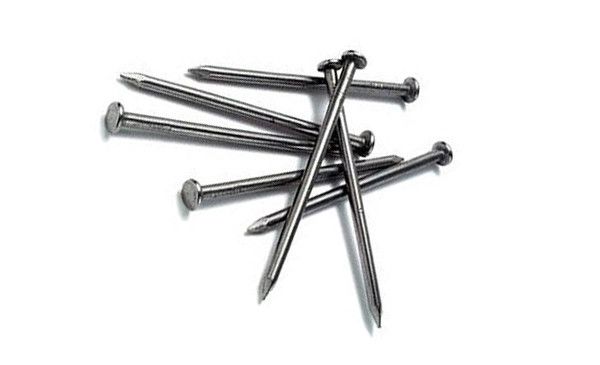

Гвозди для самодельного водогрейного устройства
Процесс изготовления кипятильника из гвоздей осуществляется в такой последовательности:
- Посередине деревянной пластины делается 6 отверстий диаметром 3 мм с расстоянием между ними 3-5 мм.
- В каждое отверстие в деревянной пластине устанавливается стальной гвоздь.
- Из кабеля с вилкой каждый контакт подключается к 3 гвоздям.
- Деревянная пластина устанавливается над емкостью и включается в сеть 220 вольт.
При осуществлении данных действий необходимо строго следить, чтобы провода как можно плотнее прижимались к металлической поверхности гвоздей. Для осуществления надежного контакта проводов с электродами рекомендуется в каждое отверстие завести 1/3 медных жил провода, до установки гвоздей в деревянную пластину. Если все действия были сделаны правильно, то при проверке сопротивления между контактами штепсельной вилки мультиметр должен показывать нулевое значение.
Использовать данное приспособление для нагрева воды следует в такой последовательности:
- В неметаллическую кружку налить воды, которая не должна быть дистиллированной.
- Установить на кружку деревянную пластину электродами вниз.
- Включить приспособление в сеть 220 В.
- После закипания жидкости самодельный кипятильник следует отключить от электричества.
Как и в случае с использованием изделия из бритвенных лезвий, качество накипяченной жидкости оставляет желать лучшего, поэтому данный способ приготовления кипятка также лучше использовать для технических нужд.
2 идеи сборки самодельного кипятильника
- Используем ТЭН от чайника
- Классическая самоделка из лезвий
Используем ТЭН от чайника
Наиболее безопасный вариант – использовать ТЭН от электрочайника. Если у вас завалялся электрический чайник, который протекает (либо не работает кнопка) и при этом вы не хотите заниматься ремонтом, рекомендуем извлечь из конструкции ТЭН и на его основании сделать простой кипятильник.
Помимо ТЭНа вам понадобиться двухжильный провод с вилкой, который также можете взять от чайника либо любого другого бытового прибора, находящегося дома. Для крепления провода к ТЭНу можете использовать паяльник либо что еще лучше – клеммные колодки, как показано на фото ниже. Во втором случае сделать электрический кипятильник можно будет даже за 5 минут, ведь нужно всего лишь затянуть провода в колодках.
Перед использованием самодельного прибора рекомендуем проверить его – прозвонить мультиметром. Делать это нужно не под напряжением. Сначала прозвоните сам нагревательный элемент, потом подсоедините к нему провода и заново замерьте сопротивление.
Если все в порядке, можете попробовать воспользоваться самодельным кипятильником из ТЭНа чайника. Внешний вид устройства должен быть примерно таким:
Классическая самоделка из лезвий
Сразу же обращаем ваше внимание на то, что электрокипятильник из лезвий очень опасен
Пользоваться им нужно с предельной осторожностью. Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости. В противном случае может произойти поражение электрическим током, т.к
провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции
В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции
Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости. В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции.
Итак, пошагово с фото примерами рассмотрим процесс сборки прибора. Первым делом подготавливаем двухжильный кабель с вилкой. Если готового нет под рукой, используйте провод ПВС, прикрутив с одной из сторон разборную электрическую вилку.
После этого зачищаем жилы с обратной стороны и прикручиваем их к лезвиям, как показано на фото ниже:
Далее свяжите по четыре спички нитками и разместите эти спички между лезвиями, чтобы предотвратить контакт.
Всю конструкцию связываем нитками, убеждаемся в правильности подключения, после чего можно осуществлять проверку.
Как правило, вода в стеклянной банке нагревается за несколько минут.
Наглядно увидеть технологию изготовления вы можете на видео ниже:
Кстати, по аналогичной схеме можно сделать кипятильник своими руками из болтов, лезвий канцелярского ножа, ложек, гвоздей, либо даже металлических пластин. Принцип работы и схема подключения проводов будут аналогичными. Главное – обеспечьте отсутствие контакта между двумя лезвиями (или что у вас будет), иначе произойдет короткое замыкание.
Вот и все, что хотелось рассказать вам о том, как сделать кипятильник своими руками в домашних условиях. Все же настоятельно рекомендуем использовать только заводские изделия, а еще лучше – электрический чайник, который будет на порядок безопаснее. Данные пошаговые инструкции мы предоставили в ознакомительных целях, чтобы электрики-самоучки могли открывать для себя что-то новое.
Как сделать кипятильник своими руками: видео, схема, фото
Взрослое поколение наверняка помнит идею сборки самодельного кипятильника из двух лезвий. Такую самоделку очень часто использовали на стройках либо в армии при отсутствии нормального нагревателя. Однако помимо бритвенных приспособлений существует еще множество способов изготовления электрокипятильника из подручных средств. Если вас заинтересовал этот вопрос, и вы хотите что-нибудь смастерить в домашних условиях, предлагаем вам ознакомиться с простейшими инструкциями, объясняющими, как сделать кипятильник своими руками. Чтобы информация была для вас более понятной, мы дополнительно подготовили наглядные фото примеры и схемы изготовления.
Используем ТЭН от чайника
Наиболее безопасный вариант – использовать ТЭН от электрочайника. Если у вас завалялся электрический чайник, который протекает (либо не работает кнопка) и при этом вы не хотите заниматься ремонтом, рекомендуем извлечь из конструкции ТЭН и на его основании сделать простой кипятильник.
Помимо ТЭНа вам понадобиться двухжильный провод с вилкой, который также можете взять от чайника либо любого другого бытового прибора, находящегося дома. Для крепления провода к ТЭНу можете использовать паяльник либо что еще лучше – клеммные колодки, как показано на фото ниже. Во втором случае сделать электрический кипятильник можно будет даже за 5 минут, ведь нужно всего лишь затянуть провода в колодках.
Перед использованием самодельного прибора рекомендуем проверить его – прозвонить мультиметром. Делать это нужно не под напряжением. Сначала прозвоните сам нагревательный элемент, потом подсоедините к нему провода и заново замерьте сопротивление.
Если все в порядке, можете попробовать воспользоваться самодельным кипятильником из ТЭНа чайника. Внешний вид устройства должен быть примерно таким:
Классическая самоделка из лезвий
Сразу же обращаем ваше внимание на то, что электрокипятильник из лезвий очень опасен
Пользоваться им нужно с предельной осторожностью. Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости
В противном случае может произойти поражение электрическим током, т.к
провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции
В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции
Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости. В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции.
Итак, пошагово с фото примерами рассмотрим процесс сборки прибора. Первым делом подготавливаем двухжильный кабель с вилкой. Если готового нет под рукой, используйте провод ПВС, прикрутив с одной из сторон разборную электрическую вилку.
После этого зачищаем жилы с обратной стороны и прикручиваем их к лезвиям, как показано на фото ниже:
Далее свяжите по четыре спички нитками и разместите эти спички между лезвиями, чтобы предотвратить контакт.
Всю конструкцию связываем нитками, убеждаемся в правильности подключения, после чего можно осуществлять проверку.
Как правило, вода в стеклянной банке нагревается за несколько минут.
Наглядно увидеть технологию изготовления вы можете на видео ниже:
Кстати, по аналогичной схеме можно сделать кипятильник своими руками из болтов, лезвий канцелярского ножа, ложек, гвоздей, либо даже металлических пластин. Принцип работы и схема подключения проводов будут аналогичными. Главное – обеспечьте отсутствие контакта между двумя лезвиями (или что у вас будет), иначе произойдет короткое замыкание.
Вот и все, что хотелось рассказать вам о том, как сделать кипятильник своими руками в домашних условиях. Все же настоятельно рекомендуем использовать только заводские изделия, а еще лучше – электрический чайник, который будет на порядок безопаснее. Данные пошаговые инструкции мы предоставили в ознакомительных целях, чтобы электрики-самоучки могли открывать для себя что-то новое.
Будет интересно прочитать:
Используемые материалы для изготовления-кипятильника
Для изготовления кипятильника Вам понадобится:
- паяльник;
- паяльное олово;
- пассатижи;
- тэн электрического чайника;
- паяльная кислота;
- штепсельная вилка;
- кабель ПВС 2*0,75.
Паяние проводов
Концы проводов кабеля предварительно зачищаются от изоляции, протравливаются спирто-канифольным флюсом либо паяльной кислотой, на концы проводов наносится слой олова. Контакты тэна так же протравливаются и припаиваются к концам проводов кабеля. Длина кабеля выбирается на Ваше усмотрение.
Для надежного контактного соединения с вилкой, концы проводов кабеля так же протравливаются,- с последующим нанесением олова.
Изоляция контактов
В качестве изоляционного материала для соединения провода с тэном, на отдельный провод предварительно надевается кембрик, затем после припаивания проводов,- кембрики надеваются на контакты тэна.
Фото и описание
Чтобы предоставить информацию в более наглядном виде, тема будет дополнена личными фотоснимками.

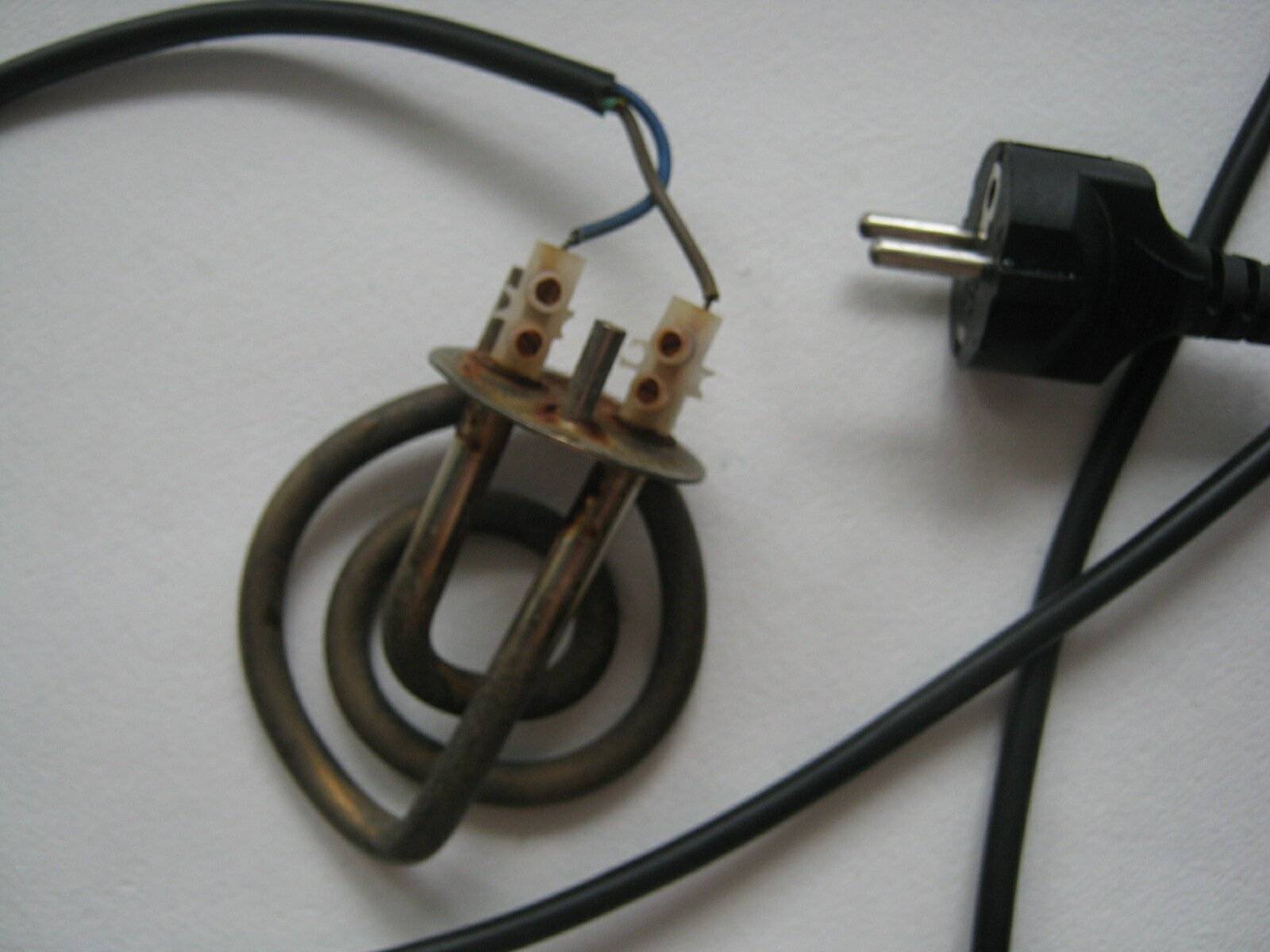

На фотоснимке №1 показан самодельный кипятильник, которым мы уже пользуемся более десяти лет. Для изготовления подобного кипятильника Вам понадобится примерно минут пятнадцать.

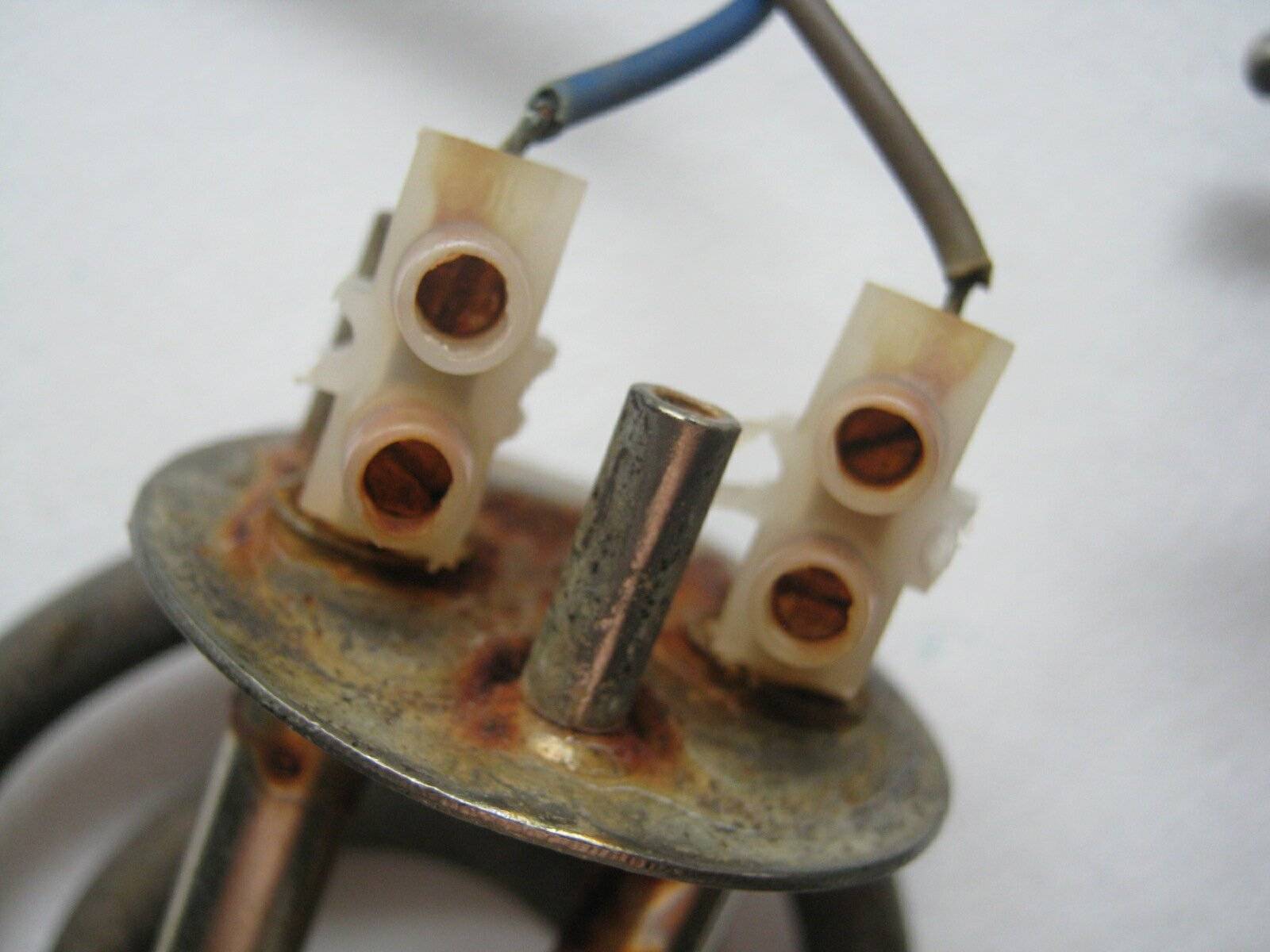

В данном изображении \фото №2\ наглядно видно, что к контактам ТЭНа от бывшего в эксплуатации электрического чайника — подсоединены клеммники.
Два провода сетевого кабеля соответственно также соединяются с клеммниками. Все довольно просто, берется ненужный сетевой кабель со штепсельной вилкой и любой нагревательный элемент — ТЭН для нагрева воды.
Измерение сопротивления-ТЭНа

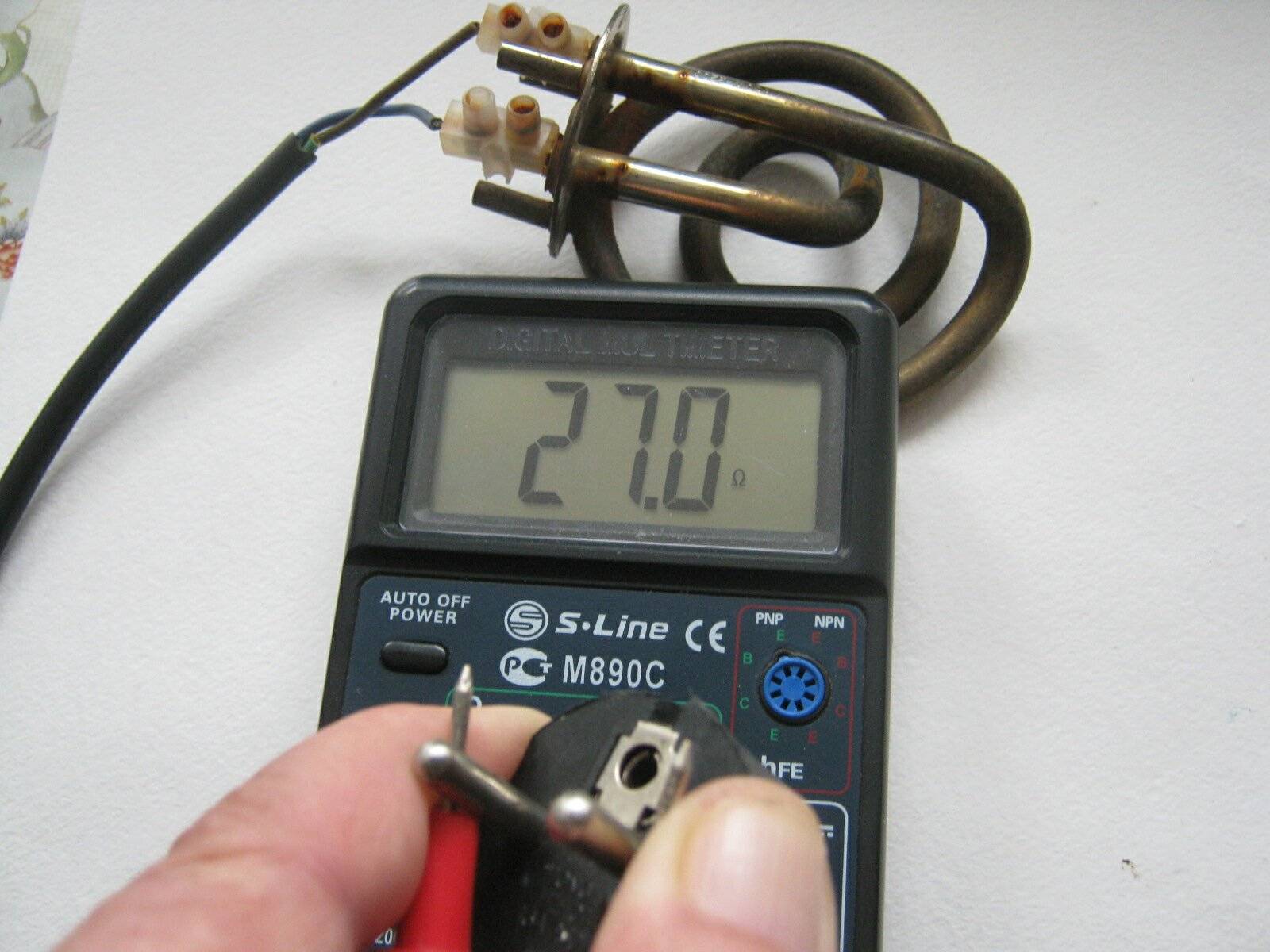

Диагностика ТЭНа для нашего примера с кипятильником, проводится следующим способом:
Прибор Мультиметр устанавливается в диапазон для измерения сопротивления, два щупа прибора можно соединить со штырьками штепсельной вилки как показано на фотоснимке №3. Дисплей прибора на фотоснимке показывает общее сопротивление — сопротивление сетевого кабеля и нагревательного элемента \ТЭНа\.
Значение сопротивления при данном измерении составляет — 27 Ом.

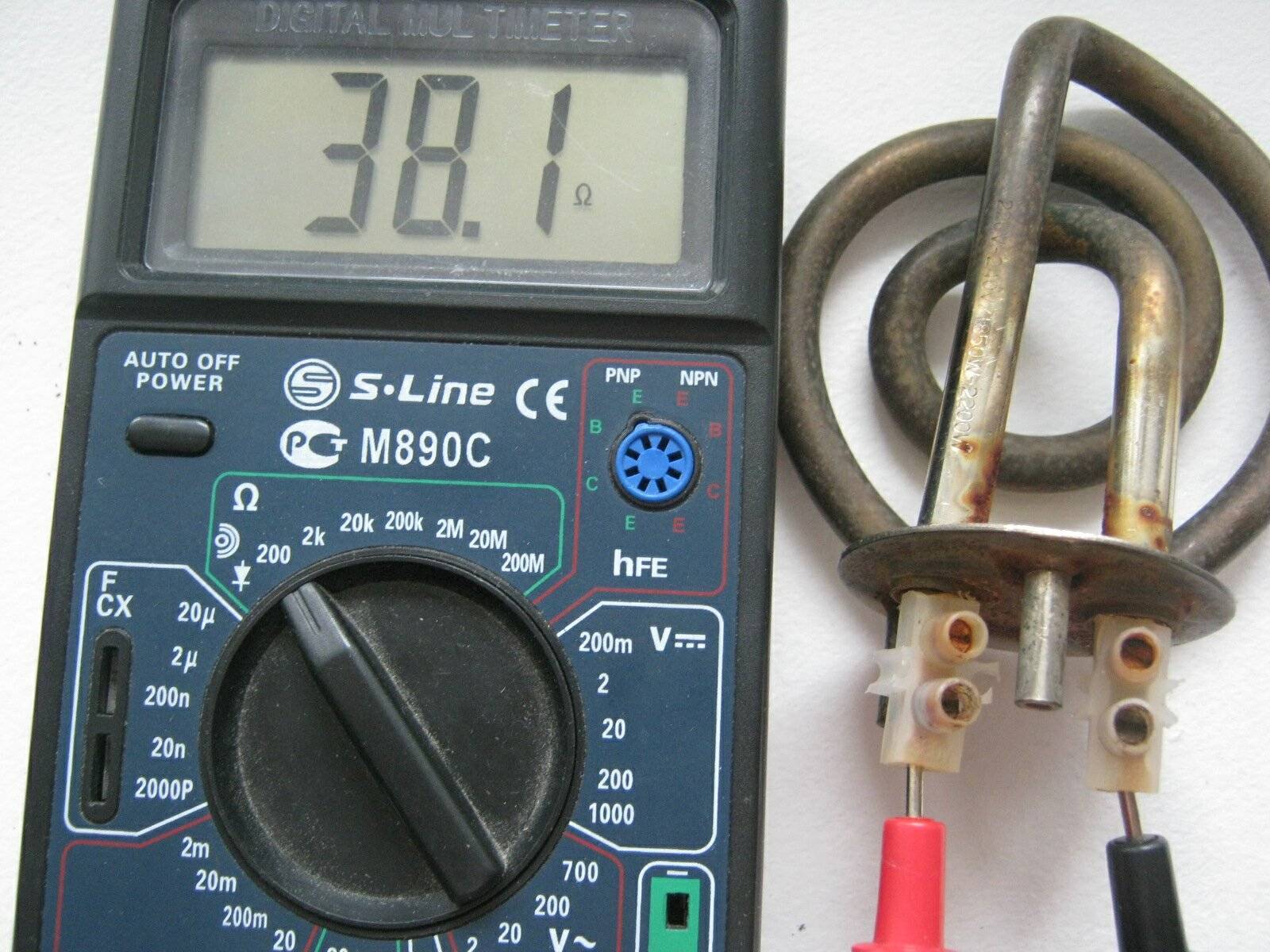

При измерении сопротивления отдельного нагревательного элемента — ТЭНа \фото №4\, сопротивление составляет — 38,1 Ом.
Для обеих способов измерения сопротивления можно сделать вывод, что показание прибора у нас удовлетворительное и соответствует сопротивлению данного нагревательного элемента.
Как проверить сетевой кабель
Проверка отдельно взятого сетевого кабеля как для кипятильника так и для любых типов бытовой техники, проводится следующими методами:
К примеру нам нужно проверить сетевой кабель \электрический шнур\ со штепсельной вилкой. Для этого, можно замкнуть накоротко два провода сетевого кабеля \фото №5\ и к штырькам штепсельной вилки подсоединить два щупа прибора \фото №6\.
Фото №6

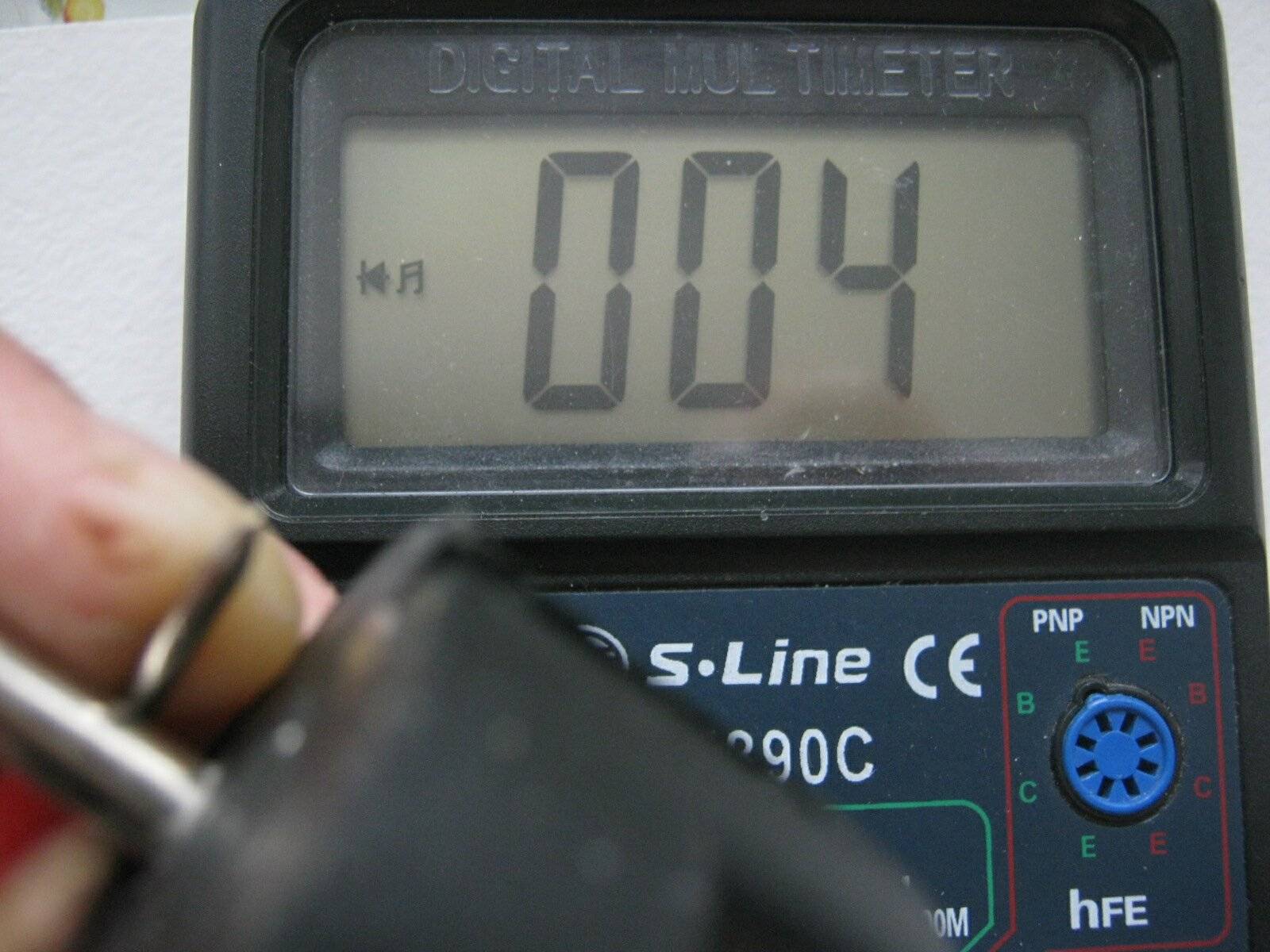

В данном показании прибора \фото №6\ при целостности двух проводов сетевого кабеля, — дисплей прибора показывает на очень малое сопротивление, сопротивление по своему значению равное режиму короткого замыкания.
Это будет означать, что какого либо разрыва в сетевом кабеле нет и что кабель пригоден к своей эксплуатации.
Фото №7
Следующий метод диагностирования сетевого кабеля показан в изображении фотоснимка №7. То есть мы также один конец сетевого кабеля замыкаем накоротко \фото №5\ и пробником прикасаемся к одному из штырьков штепсельной вилки.
Таким же способом проверяются каждые отдельно взятые провода сетевого кабеля:
- для подключения \фаза, нейтраль\;
- земля \заземляющий провод\.
И как напоминание ко всему сказанному, — подобная диагностика проводится пассивным способом \без подключения к внешнему источнику переменного напряжения\. При диагностировании любой электрической схемы — кипятильника, электрического чайника и так далее, в том случае если значение сопротивления будет составлять нулевой показатель — электрические соединения следует пересмотреть.
На этом пока все. Следите за рубрикой
Взрослое поколение и студенты наверняка знают идею сборки самодельного кипятильника из двух лезвий и пары спичек. Такую самоделку очень часто использовали на стройках, либо в армии, общежитиях при отсутствии нормального кипятильника или плиты. Однако помимо такого способа существует еще несколько вариантов изготовления электрокипятильника из подручных средств. Если вас заинтересовала эта тема, предлагаем вам ознакомиться с простейшими инструкциями, объясняющими, как сделать кипятильник своими руками в домашних условиях. Чтобы информация была для вас более понятной, мы дополнительно подготовили наглядные фото примеры и схемы изготовления.
Сборка и подключение кипятильника автомобильного:
Для сборки кипятильника автомобильного вам потребуются следующие материалы и инструменты:
- Корпус кипятильника (например, металлическая коробка)
- Нагревательный элемент (спираль для нагревателя)
- Клеммник или резиновые провода с крокодилами
- Терморегулятор (опционально)
- Изоляционный материал (например, керамическая вата)
- Реле (опционально)
- Припой и паяльная станция (или паяльник)
Перейдем к сборке:
- Откройте корпус кипятильника.
- Установите нагревательный элемент внутри корпуса так, чтобы он был погружен в воду, но не касался дна (это может привести к перегреву и повреждению нагревательного элемента).
- Подключите нагревательный элемент к клеммнику или резиновым проводам. Убедитесь в надежности соединения.
- Если вы хотите добавить терморегулятор, подключите его соответствующим образом к нагревательному элементу.
- Закройте корпус кипятильника и убедитесь, что все соединения надежны и изоляция достаточна.
- Если вы хотите добавить реле для автоматического отключения кипятильника при достижении определенной температуры, подключите его соответствующим образом к терморегулятору и нагревательному элементу.
После завершения сборки вам необходимо подключить кипятильник автомобильный к питанию. Для этого:
- Подготовьте провода с крокодилами для подключения к кипятильнику и аккумулятору автомобиля.
- Соедините один конец провода с крокодилом с клеммой кипятильника, а другой конец — с аккумулятором автомобиля.
- Убедитесь в правильности подключения и надежности соединений.
Готово! Теперь ваш автомобильный кипятильник готов к использованию. Убедитесь, что он находится в безопасном месте и правильно функционирует перед началом нагревания воды.
Кипятильник из лезвий
Изготовить кипятильник из бритвенных лезвий совсем нетрудно. Для выполнения работы необходимо приготовить следующие составляющие:
- 2 лезвия типа «Спутник».
- 2 спички.
- Двужильный провод с вилкой.
- Нитки.
Схема электрического кипятильника из лезвий
Процесс сборки самодельного кипятильника выглядит следующим образом:
- К каждому лезвию привязывают медную жилу электрического провода.
- Между лезвиями укладываются 2 спички, которые будут служить распорками для предохранения от короткого замыкания.
- Лезвия нитками приматываются к спичкам таким образом, чтобы исключить свободное перемещение металлических деталей.

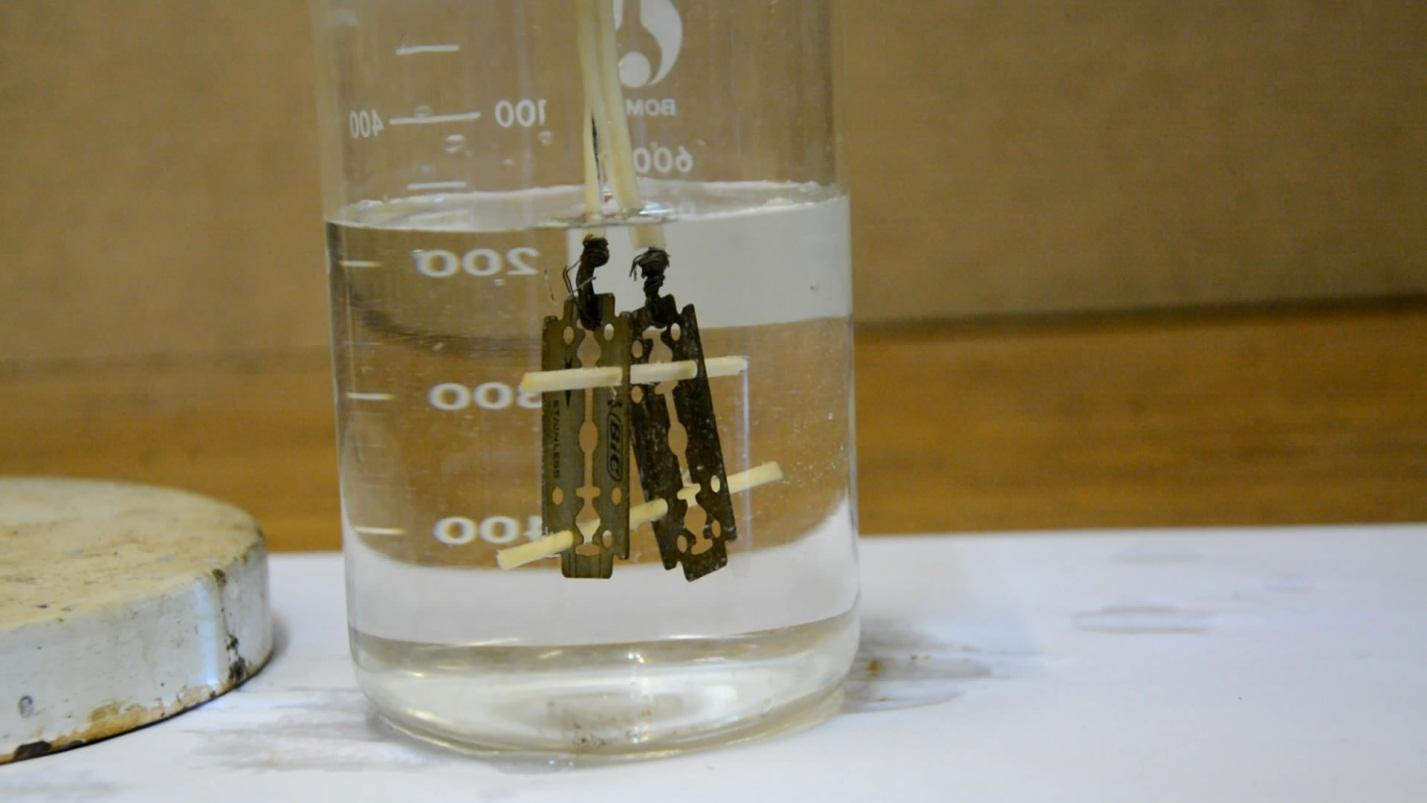

Самодельное водогрейной устройство в сборе
Самодельный кипятильник из лезвий полностью готов к применению!
Испытание самодельного устройства
Теперь осталось только подобрать резервуар, в котором можно будет закипятись воду. Емкость, которая будет использоваться с кипятильником такой конструкции, не должна быть изготовлена из токопроводящего материала
Также следует проявлять предельную осторожность во время включения и отключения устройства. Перед тем как включить самодельный электрический прибор в сеть 220 В, необходимо вначале опустить устройство в воду. Во время нагрева воды категорически запрещается касаться электрического устройства или емкости с водой
Во время нагрева воды категорически запрещается касаться электрического устройства или емкости с водой.
Кроме необходимых мер безопасности необходимо также помнить о том, что нагрев воды таким образом возможен только при наличии в ней токопроводящих солей металлов. Дистиллированная вода кипятильником из лезвий не будет нагреваться, по причине отсутствия токопроводящей среды между двумя металлическими плоскостями.
Кроме этого, применение электролитического способа нагрева воды негативно отражается на ее вкусовых качествах, поэтому данный вариант нагрева наиболее подходит для технических жидкостей.
Какой чайник выбрать для умного дома
Проще всего интегрировать в экосистему умного дома чайники от Redmond. Мы уже пользовались таким, остались довольны и даже нашли возможность включать устройство удаленно, а не только из соседней комнаты по Bluetooth.
Такой чайник, как и другие из линейки SkyKettle, можно запросто встроить в уже имеющуюся экосистему. Вот, что для этого нужно:
️ умный чайник Redmond SkyKettle ️ хаб HomeBridge на базе Raspberry Pi или компьютера (с модулем Bluetooth) для подключения чайника к HomeKit и Siri ️ Яндекс.Станция или другая колонка с голосовым ассистентом Алиса для подключения к умному дому от Яндекс
В первом случае мы пробросим устройство в HomeKit для работы из программы Дом на iOS, а во втором – подключим к экосистеме Яндекс.
Технические характеристики
При сборке мощного кипятильника, необходимо учесть следующие технические характеристики:
Мощность нагревательного элемента: она должна быть достаточной для быстрого нагрева воды. Рекомендуется выбирать нагревательный элемент с мощностью от 1000 Вт и выше.
Напряжение питания: большинство кипятильников работают от сети переменного тока с напряжением 220 В. Убедитесь, что ваш нагревательный элемент соответствует этим параметрам.
Материал корпуса: выбирайте нагревательный элемент с корпусом из высококачественного термостойкого материала, чтобы обеспечить безопасность и долговечность устройства.
Размеры и вес: учтите, что мощный кипятильник может быть более громоздким и тяжелым, чем обычные модели
Поэтому обратите внимание на размеры и вес при выборе нагревательного элемента.
Дополнительные функции: некоторые кипятильники имеют дополнительные функции, такие как автоматическое отключение при достижении нужной температуры или индикатор работы. Подумайте, какие функции будут вам необходимы и выберите соответствующий нагревательный элемент.
Соблюдение этих технических характеристик поможет вам создать мощный кипятильник, который будет эффективно выполнять свою функцию и служить долгое время. Не забывайте также о безопасности при работе с электроприборами.
Как сделать кипятильник
У Вас к примеру стал протекать старый электрический чайник не подлежащий своему ремонту,- из за повреждения корпуса электрочайника или просто Вы хотите заменить старый электрический чайник на новый. Не торопитесь выбрасывать старый электрочайник.
Проверьте тэн электрического чайника, если тэн исправен, то он и будет основой для будущего кипятильника.
Что для этого нужно сделать? Нужно:
- извлечь тэн от электрочайника;
- зачистить контакты тэна;
- припаять провода двужильного кабеля ПВС 2*0,75 к контактам тэна;
- к другому концу кабеля подсоединить штепсельную вилку \.
И у Вас получится замечательный кипятильник, мощность которого рассчитана как для обыкновенного электрочайника. Вода в цинковом ведре согревается таким кипятильником буквально за пять — десять минут. Такими кипятильниками я снабдил свою родню и своих знакомых,- никто не жаловался.
Самодельный кипятильник на 220 Вольт: ТЭН от рабочего чайника
Альтернативным вариантом для изготовления самодельного кипятильника, будет использование ТЭНа от чайника или другого нагревательного устройства. Стоит отметить, схема подключения, мощность, принцип работы и скорость нагрева жидкости не будет отличаться от заявленных характеристик.
Элементы для самоделки:
- Двужильный провод;
- Клеммники.
В первую очередь (при необходимости), разбираем старый чайник и вынимаем нагревательный элемент. Самое главное при осуществлении данной работы, не повредить контакты ТЭНа.
Далее, для изготовления кипятильника, понадобятся два клеммника в пластиковой оболочке. Вы легко найдете данные соединители в любом специализированном магазине. Обычно они продаются в едином корпусе по 20 штук.
После этого, необходимо убедиться, что нагревательный элемент, находится в рабочем состоянии. Для этого, используя мультиметр, прозваниваем устройство на сопротивление. Мультиметр выставляем в положение 200 Ом. Сопротивление ТЭНа должно быть в пределах 27 – 38 Ом.
Затем, к контактам ТЭНа, прикрепляем две клеммных колодки . К данным колодкам, с другой стороны, прикрепляем провод. Лучшим вариантом будет использовать провод с уже готовой вилкой для подключения к электросети. Если вилки нет, следует ее смонтировать к проводу.
Далее, обязательно изолируем место соединения провода с ТЭНом. Для этого можно использовать термоусадочные трубки, которые одеваются перед подключением провода, или обычную изоленту.
После сборки, устройство прозванивается мультиметром. При нормальном сопротивлении, подключается к сети. Готово!
Плюсы и минусы
К преимуществам кружек-кипятильников можно отнести:
- компактность, что особенно удобно в поездках;
- мобильность;
- достаточная скорость кипячения за счет плотной крышки;
- питание от разных источников электроэнергии.
Свойственны таким чашкам и недостатки:
- пожароопасность — включенный прибор нельзя оставлять без присмотра;
- ограниченная мощность, особенно у автомобильных и USB-версий;
- отсутствие автоотключения у большинства моделей;
- хрупкость корпуса — у чашек, которые питаются от розетки, он изготовлен из пластика.
Еще один общий минус таких бытовых приборов — ограниченный срок службы, обусловленный максимальным упрощением конструкции и использованием недорогих материалов.
Постоянный уход за кружкой позволяет значительно продлить срок ее эксплуатации. Для этого достаточно следовать следующим рекомендациям:
- Регулярно отмывать внутреннюю поверхность от образующегося минерального налета, для этого используют слабый раствор лимонной кислоты.
- После обработки лимонной кислотой кружку-кипятильник нужно тщательно промыть водой.
- Не включать устройство с небольшим количеством воды, который еле покрывает нагревательный элемент.
- Не оставлять включенную кружку без присмотра.
По правилам безопасности категорически нельзя пользоваться кружками с трещинами в корпусе или с поврежденными шнурами питания.
Почему рекомендуется использовать именно лезвия
Вместо лезвий можно использовать любые другие подручные средства, например, кусок стекла или болты. Преимущество лезвий заключается в том, что их изготавливают из высококачественной стали.
Принцип работы прибора следующий: электроны металла, выделяемые электродами, способствуют протеканию электрического тока в толще воды. Этот процесс называют электролизом. Большинство частиц переходит от одного электрода к другому, но некоторые из них образуют металлический осадок, который может придавать воде неприятного вкуса.
Благодаря высокому качеству металла, используемого для изготовления лезвий для бритья, в воду попадает минимальное количество металлического осадка, и ее вкус изменяется незначительно.
Еще одно немаловажное преимущество заключается в относительно высокой скорости нагрева воды. Самодельный кипятильник способен довести до кипения стакан жидкости почти за такое же время, как и обычный, купленный в магазине
Именно поэтому для изготовления нагревателя в домашних условиях многие используют бритвенные лезвия
Их можно найти в каждом доме, при этом в случае отсутствия новых полотен подойдут и ненужные, старые. Даже если вы не найдете лезвия в домашнем хозяйстве, их можно без труда приобрести в любом магазине
Именно поэтому для изготовления нагревателя в домашних условиях многие используют бритвенные лезвия. Их можно найти в каждом доме, при этом в случае отсутствия новых полотен подойдут и ненужные, старые. Даже если вы не найдете лезвия в домашнем хозяйстве, их можно без труда приобрести в любом магазине.
Как сделать кипятильник своими руками — лучшие из проверенных способов
Наиболее часто в кустарных условиях кипятильники изготавливают из:
- Бритвенного лезвия. Лезвия Спутник.
- Гвоздей.
- ТЭНа для чайника.
ТЭН от старого чайника
ТЭН от старого чайника
Также можно изготовить в домашних условиях работоспособные приспособления для нагрева воды из нихромовой проволоки, которая устанавливается на керамический изолятор.
Основная задача, которая должна быть выполнена при самостоятельном конструировании нагревательных элементов — это минимизация возможности короткого замыкания и поражения электрическим током. При использовании низковольтных самодельных изделий электрического удара практически не стоит опасаться, но устройства, работающие от сети 220 В, могут стать причиной несчастных случаев и пожара.
Самый мощный самодельный кипятильник
Нихромовая спираль
Для того чтобы закипятить большой объем воды, можно из подручных средств изготовить мощное портативное устройство. Для изготовления прибора понадобятся следующие детали:
- Нихромовая спираль с диаметром проволоки не менее 1 мм.
- Промышленный предохранитель серии ПН 2.
- Двужильный кабель из провода сечением не менее 4 мм2.
- Отвертка и саморезы по дереву 20 мм.
- Штепсельная вилка разборного типа.
Предохранитель ПН-2
Изготовление мощного устройства для нагрева воды осуществляется в такой последовательности.
- Предохранитель ПН-2 разбирается для извлечения керамического корпуса изделия.
- 8 саморезов, которые образовались во время разборки устройства, вкручиваются в отверстия в корпус керамического изолятора.
- К одному из 8 вкрученных саморезов цепляется конец нихромовой спирали.
- Затем внутри корпуса электрического изолятора спираль просовывается к противоположному торцу круглого изолятора и снова фиксируется вокруг шурупа.
- Спираль разворачивается в обратную сторону, но уже фиксируется к другому вкрученному в изолятор шурупу.
- Таким же образом производится соединение спирали и саморезов еще в 5 точках, после чего к первому саморезу и последнему присоединяются зачищенные медные провода и саморезы полностью вкручиваются в керамический изолятор. Учитывая значительную мощность такого самодельного кипятильника, сечение подключаемого медного провода должно быть не менее 4 мм2. На другой конец провода осуществляется монтаж штепсельной вилки.
Проверка мощного самодельного водонагревателя
Эксплуатация кипятильника может осуществляться только в подвешенном состоянии. Нагревательный элемент должен быть полностью опущен в воду и не должен касаться стенок и дна резервуара. При использовании самодельного мощного кипятильника категорически запрещается прикасаться к емкости и корпусу прибора во время нагрева воды.
Автомобильный кипятильник на 12 v и 24 v Вольт
Совершая дальние поездки, водителям транспортных средств (будь это водитель КамАЗ или владелец легкового автомобиля), нередко встречаются дальние перегоны, по всей длине который нет кафе и достаточно мало заправочных станций, в которых можно заказать горячий напиток. Автомобильный кипятильник представляет собой мобильный, компактный электрический прибор, предназначенный для нагревания воды до температуры кипения
Поэтому, чтобы взбодриться горячим кофе или чаем, в дороге, отличным вариантом будет использовать автокипятильник.
Виды устройств:
- В форме спирали;
- В виде стакана.
Стоит отметить, что для нагрева жидкости в автомобиле, можно использовать и газовую горелку, составной частью которой является газовый баллон
Но важно понимать, что данный вид устройств, достаточно дорогой
Спиралевидные устройства, по своей конструкции и принципу работы, практически не отличаются от обычных кипятильников. Подача питания к данным устройствам, производится посредством прикуривателя.
Кипятильник, погружается в емкость с водой и подключается к разъему
Важно понимать, что недопустимо извлекать устройство из емкости во включенном состоянии. Такие кипятильники, обладают рядом некоторых особенностей
Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте
Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться
Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте. Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться.
Какая мощность у кипятильника из лезвий? ради хохмы измерил силу кипячения ватметром
Лучшим вариантом нагревателя воды в машину, является использование устройства в виде кружки или стакана. Данное устройство, оснащено нагревательным элементом, который расположен в нижней части, что позволяет накрывать стакан крышкой.
Существует несколько разновидностей подобных изделий, которые работают от 12 и 24 вольт. Некоторые модели могут подключаться к разъему usb.
Как сделать своими руками
Сборка своими руками совсем проста. Для начала распаковываем лезвия. Некоторые для безопасности их затупляют напильником. Однако это не обязательно
При сборке обращайте внимание на изоляцию проводов — их оголенный части не должны соприкасаться друг с другом
- Каждое лезвие соединяем со своим проводом из однофазной сети 220 В. Оголенный конец проводника длиной 1—1,5 см закручиваем с торца лезвия. Концы провода не изолируем, а скручиваем до конца, чтобы не оставалось размахрившегося кончика. Иначе вместо кипятка получим короткое замыкание сети.
- От спички отламываем серную головку, как особо вредный для организма элемент. Оставшиеся части вставляем между лезвиями с противоположных концов. Толстый провод не стоит использовать, ведь расстояние между лезвиями буквально 2—3 мм. Между лезвиями должны уместиться 2 скрутки провода без соприкосновения.
- Теперь спички укрепляем нитками, заматывая сначала с правой, затем с левой стороны. Нить предпочтительно использовать хлопчатобумажную без синтетики.
- Для крепости прибора все это увязываем нитью по диагонали несколько раз.
Устройство под названием «бульбулятор» готово. Для испытания берем стакан или кружку из электронепроводимого материала: стекла, глины, керамики. Наливаем воды на 2/3 высоты. Наш «кипятильник» должен полностью скрываться под водой, но кружка не должна быть полной. Ибо вода при интенсивном кипении будет расплескиваться.
При включении вилки процесс разогрева виден сразу по большому количеству маленьких пузырьков. Пузыри постоянно увеличиваются в размерах. Слабо закрепленный стакан может от вибрации «поехать» по столу. Весь процесс кипячения занимает 30-40 секунд и заканчивается при вырывании больших пузырей с расплескиванием жидкости. При работе слышен характерный дребезжащий или гудящий звук.
После первого использования лезвие окисляется и темнеет. Эту воду лучше вылить и вскипятить заново.
Во время кипения свет слегка тухнет, так как идет значительная просадка напряжения, характерная «почти короткому замыканию». Это нормальная ситуация. Чай до конца кипения бросать нельзя, так как чаинки попадут между лезвиями, вызовут короткое замыкание
При кипячении обращайте внимание на полное покрытие лезвий водой
При отсутствии лезвий в ход могут идти любые плоские железячки. А вместо пропитанных спичек лучше взять деревянные щепочки. Это простейший походный кипятильник при отсутствии чайника, кипятильника.
Из гвоздей
Для такого кипятильника вам понадобится 6 гвоздей длиной по 8см, деревянная планка толщиной около 2см, которую можно установить на край емкости из непроводящего материала, готовый шнур питания или пара проводов с вилкой. Для работы вам нужны пассатижи и дрель со сверлом такого же диаметра, как и гвозди.
Принцип создания кипятильника заключается в следующем:
- просверлите в доске отверстия на расстоянии 5 мм друг от друга;
- вставьте гвозди в отверстия, оставив над доской свободное расстояние в 2 – 3см, чтобы удобно было намотать провод;
Рис. 10: вставьте гвозди в отверстия
- зачистьте края кабеля на 5 – 10 см при помощи ножа или кусачек, у вас должен остаться голый металл без лака и прочей изоляции;
- прикрутите оголенные жилы к гвоздям под самые шляпки – по 3 гвоздя на каждый из проводов, заметьте, что надежность электрических соединений зависит от плотности прилегания, поэтому их нужно затягивать как можно сильнее;
- забейте гвозди до упора пассатижами, но следите за тем, чтобы механическое воздействие не ослабило место электрического контакта.
Кипятильник готов, налейте воду в стеклянную банку или пластиковую миску, установите сверху планку так, чтобы острые края гвоздей погрузились в воду. Включите кипятильник в сеть и дождитесь закипания. Ни в коем разе не пытайтесь проверять температуру нагрева воды пальцем или рукой, так как при включенном кипятильнике вы получите удар током.
