Как сделать заземление в квартире
Перед тем как приступить, необходимо выяснить какой вид системы подачи тока используется по вашему адресу. Исходя из нормативных требований, каждый дом должен быть оборудован стояком, в который входит пять проводов, последний из которых- является заземлителем. Если ваш дом подходит под вышесказанные требования, то нужно распределить последний провод по квартире.
Розетки оборудовать со специальным заземлением. В ванной нужно будет установить систему уравнивания потенциалов. Если это новый дом, то, чаще всего, у вас будет стоять система с нулевым рабочим и защитным проводником. Они соединяются между собой в основном щите дома. При выходе из щита, они все разъединяются. К стоякам подсоединены три фазы и, в придачу, нулевой и защитный проводники. Из-за того, что в щитке есть отдельные шины, процесс будет очень простой. Они предусмотрены для подключения нулевой фазы и самого заземления.
Само заземление имеет связь с крышкой щита. Провод с фазой подключаем к шине, где раньше был устаревший провод, нулевой провод подключается к нейтральным проводам, защитный провод подсоединяем к крышке щита.
Это можно сделать несколькими вариантами. Самым надежным считается, установка заземления в главном щите дома. Но так как добиться разрешения из домоуправления не всегда удается, то установка заземления происходит в подвале при помощи личного контура. С помощи системы, нужно уравнять потенциалы. После этого провод выводим к главному щиту. Все электроприборы, подключается только к розетке с заземлением.
Еще понадобиться установка для защитного отключения. Там мы недопустим утекать току. Если система потенциалов уже предусмотрена, то все еще проще. Мы, просто, заземляем ванну и подключаем защитные установки. Провод, который будет идти из квартиры к щиту, должен быть зеленого цвета. Для заземления труб в ванной, так же, понадобятся хомуты.
Заземление стиральной машины
Для начала отключаем машинку от электросети. Провода не должны быть повреждены. Если они испорчены, то может возникнуть напряжение. Если вы попали в такую ситуацию, то лучшим решением будет установка автоматического отклонения. Так вас не ударит током. Можно заземлить корпус, чтобы было спокойнее. Чаще всего, в современных домах, в ванной уже установлено дополнительное заземление.
Если в стиральной машине оно отсутствует, то нужно самому создать контур для заземления или сделать полное зануление. В первом варианте, нам нужно, провод от машинки закрепить на стояке. Для этого мы выводим провод и прикрепляем его к металлическим заземлителям. Этот способ подойдет для жителей высоток.
Для зануления, выводим провод из трех жил от щита и вставляем в специальную заземленную розетку. Шины крепятся на нулевом проводе. При возникновении короткого замыкания, заземление остается на крышке прибора. Если на розетке нет крышки, в ванной ее устанавливать не желательно.
Контур заземления в частном доме своими руками
Определение места для заземления
Необходимость в правильном заземлении в гараже возникает для обеспечения безопасности электрических систем и устройств. Перед началом работ следует определить место, где будет установлен заземляющий устройство.
Шаг 1: Откройте доступ к главной электрической панели в гараже. Это может потребовать закрытия питания и снятие крышки электрощита.
Шаг 2: Следует найти проводящие металлические элементы гаража, такие как арматура, стальные балки, водопроводные и газовые трубы. Они могут стать хорошими пунктами заземления для вашей системы.
Шаг 3: Определите расстояние от главной электрической панели до места заземления. Заземляющий провод должен быть достаточно длинным, чтобы дотянуться до земли без излишка провода.
Шаг 4: Отметьте место, где будет установлено заземляющее устройство на стене гаража или на земле. Убедитесь, что это место находится вблизи значимых металлических элементов гаража.
Шаг 5: Проверьте, что выбранное место не содержит труб и кабелей, чтобы предотвратить повреждение, когда начнете рыть яму для заземления.
Шаг 6: Используйте наземные измерительные устройства, такие как мультиметр, чтобы проверить электрическую связь выбранной точки с землей. Если точка не имеет достаточного заземления, вам может потребоваться выбрать другое место или принять меры по улучшению соединения с землей.
Учитывая эти шаги, вы сможете определить место для заземления в вашем гараже и грамотно продолжить работы по созданию надежной системы заземления.
Заземляющий контур своими руками
Итак, как сделать заземление в гараже, чтобы оно эффективно защищало от поражения электрическим током? Для этого создается так называемый заземляющий контур – совокупность металлических деталей, которые отводят электрический ток и рассеивают его. Основным параметром контура является величина электрического сопротивления между ним и физической землей. Ниже приведена таблица его зависимости от состава грунта.
Как видите, традиционная фундаментная подсыпка из гравия и глины по своему электрическому сопротивлению почти не отличается от человеческого тела. Поэтому просто заколотить металлический штырь на глубину около полуметра и присоединить к нему корпус станка или третий контакт евророзетки – это совершенно недостаточная мера для создания эффективной защиты.
Для проникновения во влажные и хорошо проводящие ток слои грунта необходим металлический штырь длиной около двух метров, а в отдельных случаях и до трех метров. Заземляющий контур должен состоять минимум из трех вертикальных штырей и соединяющих их горизонтальных металлических проводников.

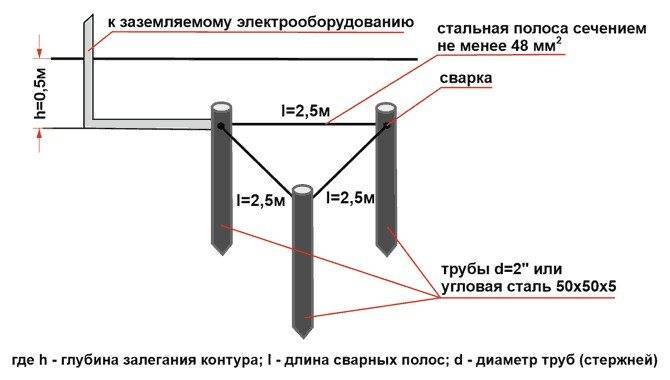

Поэтому его традиционно делают в виде равностороннего треугольника с расстоянием между вершинами, равным одному метру. Это лучшая конфигурация для стекания тока и его рассеивания. Но если по условиям местности такую фигуру построить проблематично, вы можете разомкнуть контур и вытянуть его в линию.
На месте установки проводников копается траншея глубиной около полуметра и такой же ширины. В качестве вертикальных штырей используется круглый, четырех- или шестигранный пруток из черного или нержавеющего металла. Можно использовать и трубы, но их сложнее забивать. Диаметр вертикальных элементов из черного металла от 16 до 32 мм. При использовании нержавеющей стали можно ограничиться меньшими размерами – от 10 до 25 мм (последнее значение для труб).
Горизонтальные проводники делаются из плоского проката – полос или уголков. Их ширина не менее 10 мм. Правила устройства электроустановок рекомендуют, чтобы площадь их сечения была не менее 100 мм2. Плоская форма выбирается исходя из соображений большего контакта с землей, именно это условие обеспечивает эффективное стекание тока с проводников в землю.
Вертикальные штыри лучше заколачивать не кувалдой, а перфоратором. Длинный прут вгонять в землю неудобно, лучше его разрезать на куски и соединять их, приваривая к концам трубчатые муфты. Горизонтальные элементы контура к штырям привариваются, а места соединений покрываются битумной мастикой и другими материалами, защищающими от коррозии.
К концу одного из вертикальных штырей приваривается металлическая проушина, к которой с помощью болта с гайкой крепится заземляющий провод – лучшим его видом является плоская гибкая полоса, сплетенная из медных прядей. Этот элемент должен находиться над поверхностью земли.
После монтажа вертикальных и горизонтальных элементов траншею засыпают, плотно утрамбовывая грунт для лучшего контакта с металлом. Неплохо будет обильно пролить его водой.
Для проверки работоспособности контура заземления можно воспользоваться простейшим приспособлением, состоящим из электрического патрона с лампой накаливания и двух проводов с зажимами-крокодилами на концах.
Один зажим присоедините к фазному проводу. Второй – к заземляющему проводнику (можно использовать точку, где он присоединяется к третьему контакту евророзетки). Если все сделано правильно, яркость свечения лампы должна быть такой же, как при штатном включении в сеть. Это неофициальный метод контроля, но он довольно действенен.
Заземляющий контур не является окончательным решением проблемы электробезопасности. Электрическая проводка в гараже должна быть защищена автоматическими выключателями, а к каждой розетке подключено УЗО.
Если вам необходимо приобрести геосинтетические материалы, то на данном сайте kazgeodor.kz вы найдете лучшую цену.
Необходимые материалы
Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.
Таблица расчет сечения кабеля в зависимости от мощности сети
К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:
- Сечение вводного кабеля — в данном случае в гараже не планируется устройство полноценной автомастерской, поэтому идеально подойдёт медный кабель на 4–4,5 кв. мм.
- Электрический щиток — достаточно щитка на 9 модулей.
Сечение кабеля для розеточной группы — мощность инструмента, применяемого для обслуживания и ремонта автомобиля, редко превышает 3 кВт. С учётом этого подбирается сечение кабеля — 1,5–2 мм. кв., но в целях безопасности рекомендуется использовать медный кабель сечением 2,5 мм. кв.
- Автоматы розеточной группы — для подбора автомата следует рассчитать силу тока: I = P/U, где I — сила тока (A),P — мощность нагрузки (кВт), U — напряжение сети (В). С учётом наших данных получается, что I = 3000 / 220 = 13,65 А. Получается, что на каждую группу розеток понадобиться по одному модульному автомату на 16 А.
- УЗО — устройство на проходящий ток мощностью не менее 20 А. Ток срабатывания, при котором устройство отключиться — строго 10–30 мА.
Розетки — рассчитанные на номинальный ток в 16 А с заземлением.
УЗО и автоматический выключатель для электросети
- Сечение кабеля для осветительной сети — рассчитается с учётом общей мощности осветительных приборов. Например, на потолке располагается два светильника мощность 100 Вт, на стенах по два светильника мощностью 60 Вт каждый. В итоге получается, что общая мощность приборов составляет 220 Вт. Для данной мощности хватить алюминиевого кабеля сечением 1,5 мм. кв.
- Автоматы для освещения — общая мощность тока составляет не более 400 Вт, даже если поставить обычные лампочки по 100 Вт в каждый осветительный прибор. При правильно выбранном сечении кабеля хватит однополюсного автомата на 10 А.
Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.
Это интересно: Спальня в стиле барокко — полезно знать
Как сделать монтаж контура самостоятельно
Этапы самостоятельного проведения
Последовательность выполнения работ определяется тем, какая схема подключения будет применена. При модернизации старых многоэтажек применяется вариант TN-C-S. Для него алгоритм будет иметь такой вид:
- отключить все пробки и автоматы, выключить ток в квартире;
- обеспечить свободный обзор проводки, удалить штукатурку;
- снять розетки и подсоединить к их контактам провода с зачищенными кончиками;
- провести соединение розеточных выводов и затем обесточивание всего жилого дома (или стояка);
- организованное заземление соединить с общим фазовым.
После этого можно включать электроподачу в здании и самой квартире.
Делаем заземление своими руками
Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.
Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании. Не надо делать скрутки
Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов
Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.
Начнем с наиболее существенных моментов.
- УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
- Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
- Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.
- Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.
Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.
Алгоритм работы
Рассмотрим инструкцию.
- В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
- Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
- Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
- Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
- Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
- На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.
Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.
Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.
Какие виды заземления существуют
Согласно правилам устройств электроустановок, пункту 1.7.3, существует 6 схем питания, используемых в электрических сетях. Для гаража приемлемы 4 вида:
- с совмещением защитного и нулевого контура, обозначаемого так TN-C;
- с частичным совмещением – TN-C-S;
- с выделенными защитным контуром и нулевым – TN-S;
- с глухозаземленной нейтралью – ТТ.
Выбирая одну из схем питания, нужно будет выбрать схему и контур заземления в гараже.
TN-C
Самая распространенная система подключения. В вводной щиток вводится 4 провода: три – это фазы, один – это ноль. Этот ноль одновременно выполняет функции заземления. Здесь нет отдельного заземляющего проводника, и это явная экономия. Но такая схема имеет несколько недостатков. Один из них серьезный.
К примеру, где-то на участке прокладки нулевого провода от трансформатора до гаража произошел обрыв. Трехфазное питание на объект подается, а заземления нет. Получается так, что если включить электроприбор, на его корпус будет подаваться потенциал. И если человек до металлического корпуса дотронется рукой, то его ударит током.
Проще с однофазным подключением, где напряжение 220 вольт. Если нулевой, он же заземляющий, проводник оборвался, то электроустановки включаться не могут. Нет питания – нет угрозы получить поражение электричеством. В этом плане трехфазное подключение опасно.
TN-C-S
Более безопасный вариант проводки. Здесь так же как и в предыдущем случае из трансформаторной подстанции выходит 4 провода: три фазных, один нулевой. Но на участке до гаража последний разделяется на два. И в гараж входит уже 5 контуров:
- 3 фазных;
- 1 нулевой;
- 1 заземляющий.
Само заземление может быть проведено или на подстанции, или на участке разъединения.
Если в гараж вводится однофазное питание, то нулевой провод также можно разделить на 2. Вместо двухжильного в электрический щиток будет подключаться кабель с тремя жилами.
Эта схема подключения гаража должна иметь УЗО, которое вставляется в нулевой контур. Причина – велика вероятность, что при повреждении совмещенного проводника может образоваться потенциал или со стороны трансформатора, или со стороны других гаражей, подключенных в единую сеть.
TN-S
Самая надежная система подключения гаражей. Здесь в щиток от подстанции ведется 5 одножильных кабелей или 1 пятижильный. Для 3 фаз, для нуля и заземления проводятся отдельные контуры. Если нулевая жила вдруг оборвется, заземление будет работать самостоятельно. Получить удар током в этой схеме невозможно.
Но это самый дорогой вариант подключения, поэтому в гаражах он используется редко.
TT
Самая распространенная схема, и не только в гаражах. Если питание электроустановок трехфазное, то проводится четырехжильный кабель, 3 жилы из которых фазы, одна нулевая. Последняя заземляется обязательно, отсюда и название питания – с глухозаземленной нейтралью.
Заземление создается отдельно. Для этого от каждой установки проводится провод, который подключается к заземляющему контуру. Последний делают своими руками. К примеру, вбивают в землю 3 стальных штыря длиною до 3 м, которые обвязывают металлической лентой.
Индивидуальный заземляющий контур – конструкция надежная, если ее правильно сделать. Она на 100% обеспечивает электрическую безопасность гаража.
Требования по ПУЭ
Правила – это объемный документ, состоящий из основных глав. Одна из них под номером 1.7 называется «Заземление и защитные меры безопасности». В ней прописано, что существует несколько схем заземления, одну из которых можно использовать в гараже. Все зависит от напряжения тока, которое используется для питания электрического оборудования и инструментов.
Этот показатель электропитания напрямую зависит от сопротивления заземляющего контура. Потому что чем выше сопротивление, тем медленнее ток проходит по проводнику, из которого сформировано заземление гаража. А оно должно проходить быстро.
При этом сопротивление человека всегда должно быть больше сопротивления заземления. Если человек дотронулся до электроустановки, где произошла утечка электричества, последнее должно пройти по проводнику, у которого сопротивление меньше. А человек является токопроводящим объектом.
Соотношение напряжения и сопротивления заземляющего контура приведено в таблице.
| Напряжение, В | Сопротивление, ом |
| 127 | 20 |
| 220 | 10 |
| 380 | 5 |
В пункте ПУЭ 1.7123 написано, какие проводники не могут быть использованы в качестве заземления:
- трубы газо-, водо- и теплопроводов, канализационные и трубопроводы, по которым перемещаются взрывоопасные и воспламеняющиеся вещества;
- водопровод, если в его магистрали вставлены изоляционные вставки;
- тросы, если организована тросовая электропроводка;
- трубчатые провода;
- металлорукав;
- свинцовые оплетки проводов и кабелей.
Системы заземления
В сетях с глухозаземленной нейтралью существует три вида систем подключения рабочих и заземляющих проводников. Рабочими являются нулевые проводники, по которым протекает ток нагрузки, защитные же служат только для доставки потребителю потенциала земли от заземляющих устройств. Рассмотрим их особенности, и как будет делаться заземление для разных систем.
Система TN-C
Все сети, созданные более десятилетия назад, собраны по системе TN-C. Узнать об этом можно, подсчитав количество проводов в питающем кабеле: их будет только два. Один из них – фазный, другой – нулевой совмещенный (PEN). Совмещенным он называется потому, что по нему протекает рабочий ток, и он же соединен с контуром заземления питающей линии.
Использовать нулевой проводник при такой организации в качестве заземляющего нельзя. Если его подключить к заземляющим контактам розеток, есть риск внезапно оказаться под напряжением при исправных электроприборах.
Во-первых, в этом будет виноват вероятный обрыв проводника PEN. Это вполне ожидаемое событие для старых электросетей, контактные соединения которых находятся в плачевном состоянии, особенно в гаражах. В результате перераспределения токов по фазам в нулевом проводе возникнет потенциал в диапазоне 0 – 220 В. Все заземляющие контакты розеток окажутся под напряжением, а вместе с ними – и корпуса электроприборов.
Но в гаражах даже не потребуется ждать обрыва нулевого провода, чтобы получить потенциал на PEN-проводнике. Электропроводка имеет незначительное сечение (кто-то сэкономил), а расстояние до подстанции значительно. Если вы замечали, что при сварочных работах в соседних гаражах у вас свет может не только тускнеть, но и становиться ярче, то это – результат повышенного сопротивления электропроводки. В эти моменты на нулевом проводнике относительно земли гарантированно появляется потенциал.
Даже если вы устроите у себя контур заземления и подключите его к PEN-проводнику, его все равно нельзя использовать в качестве заземляющего.
Система TN-S
Если ваш питающий кабель имеет три жилы, а в щитке установлены две нулевых шинки – вам повезло. Это признаки наличия системы заземления TN-S. В ней функции защитного и рабочего нулевого проводника разделены. Вне зависимости от нагрузки в гаражах и обрывов нулевых рабочих проводов (N) на защитном (РЕ) не будет опасного потенциала.
Если ваш гараж находится недалеко от подстанции, а проводник РЕ начинается не в соседнем щитке, а на ней самой, то сделанный своими руками контур заземления вам не очень то и нужен. Но если до подстанции далеко, то лишним он не будет.
Вывод от собственного контура подключается к шине РЕ в распределительном (вводном) щитке.
Система TN-C-S
Это гибридная система, при выполнении которой осуществляется переход от TN-C к TN-S. На каком-то участке сети совмещенный нулевой проводник разделяется на рабочий и защитный. В этой точке устраивается контур повторного заземления. Далее потребителям отправляется уже три проводника по системе TN-S.
Сконструировать такой переход можно и у себя в гараже. Но в этом есть один подвох, опять же связанный с возможностью обрыва совмещенного нулевого проводника в сети до вашего гаража. Если при появлении на нем опасного для жизни потенциала ток, проходящий через ваш контур заземления, сможет вызвать срабатывание вашего вводного автомата, то собрать такую систему можно. Если нет – опять же, возникает определенный риск. В этом случае групповые линии лучше дополнительно защитить УЗО.
Система ТТ
Это – то же самое, что и TN-C, но контур заземления не подключается к PEN-проводнику. Он остается независимым и соединяется только с корпусами и металлическими оболочками, заземляющими контактами розеток. Все отходящие от щитка линии в обязательном порядке защищаются УЗО на ток, не более 30 мА.
Недостаток системы в том, что она не спасает от повреждения питающего кабеля, если потенциал фазы от него попадет на металлический корпус гаража.
