Заземление телевизионной антенны своими руками: устройство и монтаж

Уравнивание потенциалов

Наружные фидеры, мачты, разнообразные антенны, находящиеся полностью или фрагментарно за пределами защитной зоны, подвергаются угрозе попадания молнии. Вследствие этого выдвигается требование о наличии особой системы, позволяющей избежать опасной разности потенциалов. С этой целью предусматриваются следующие защитные барьеры:

Заземление телевизионных антенн, благодаря которому соединяется заземлитель с металлической стойкой. На ней монтируется антенна.
Уравнивание потенциалов. Цель достигается за счет соединения заземленной мачты и отходящих от нее кабелей. Если опора антенны находится близко к зданию, оснащенному молниезащиты, их соединяют в одно целое.

При отсутствии в строении системы защиты от молнии заземление для антенны осуществляют таким образом:

Устанавливают заземление.
Соединяют заземлительное устройство с антенной при помощи провода. При этом выбирают наиболее короткое расстояние между двумя точками.

Все токоотводы от молниеприемников (тросовых и стержневых) соединяют с заземлителем. Последний включает не меньше двух расположенных по вертикали электродов. Длина каждого из них составляет не меньше 3 м. Вертикальные электроды соединяют между собой горизонтальными (его длина – от 5 м). Рекомендуемое поперечное сечение для медного электрода составляет от 16 до 50 мм, а стального – от 50 до 80 мм.

Выбор места фиксации телевизионной антенны и ее ориентация в пространстве зависит от множества факторов, среди которых:

разновидность антенны;
расположение участка земли;
характер рельефа местности;
интенсивность внешних помех;
помехи, вызванные показателями электропитания, типом АФУ.

При установке ТВ-антенны на крыше, основанием чаще всего выступает мачта. В качестве нее подойдет стальная труба диаметром приблизительно 35-40 мм.

Альтернативой металлическому изделию может стать деревянное – из бруса (50 на 50 мм). Такую мачту фиксируют на стропильных балках. Принимающее устройство должно возвышаться над кровлей по крайней мере на 2 м. Если выбран деревянный брус, по нему прокладывают толстый медный провод или шину. Второй конец контура соединяют с заземляющим устройством, в качестве которого выступает либо шина, либо закопанные в грунт заземлители.

Что делать нельзя:

Прикреплять мачту антенны к каналам вентиляции или дымоходным трубам, к объектам электрической инфраструктуры, стойкам с проводами связи, слуховым окнам.
Фиксировать растяжки принимающего устройства так, чтобы они располагались возле вибраторов, электрической проводки, водопроводных труб или подоконников.

Нормативные требования

Квалифицированные специалисты при проведении монтажных работ руководствуются требованиями, установленными Европейским комитетом электротехнических стандартов. Основной документ, касающийся заземления антенн, называется EN 50083-1.

В данном нормативном акте расписаны необходимые действия для предотвращения разрушительных последствий попадания молнии в антенну. Требования регламентируют работы, относящиеся к защите только постоянных молниезащитных систем или устройств, установленных в кемпингах. Они не касаются любительских радиостанций, функционирующих на платформе VSAT.

К нормативным актам также относятся еще несколько документов, в том числе:

ГОСТ P МЭК 62305-2-2010.
ГОСТ Р МЭК 62305-1-2010.
Приказ Росстандарта под номером 795.

Как делать заземление ТВ антенны на даче

Загородные дома и антенны, которые дачники на них устанавливают, – весьма уязвимые мишени в грозу: едва ли рядом найдётся достаточно высокая «приманка» для молнии (высокие старые деревья, вышки мобильных операторов и пр.). Особенно если дачное хозяйство находится на землях, которые только осваиваются.

Вас может заинтересовать: Логопериодическая антенна

Если в непогоду прямой электрический разряд попадёт в антенну, то даже установленный поблизости молниеприемник не защитит ни телевизор, ни тюнер в доме. Разряд обязательно достигнет ближайших розеток. И здесь речь уже идёт о спасении дома, а не техники. Молниеприемник – это, безусловно, хорошо, но от наведённого импульса и статики он не защитит. Вот почему дачная антенна должна быть надёжно заземлена, у неё должен быть свой собственный контур заземления.

Штыревое заземление

Как это осуществить? Сейчас очень популярен штыревой вид заземления. В готовом заводском комплекте, скорее всего в нем вы обнаружите именно этот тип заземлителя. К нему идёт собственная инструкция, для того чтобы вы не сделали ошибок при монтаже.

Для тех, кто все привык делать сам: подготовьте контур заземления: металлическую арматуру с диаметром от 20 мм (сталь, нержавсталь, медь – подойдут). Кабельный провод (ПВ-16,0 кв. мм), в качестве соединителя антенны с заглублённым контуром.
Заземлитель забейте на глубину от двух метров, оставив конец металлического прута над почвой на 20 см. К нему вы с помощью хомута или сварки должны подсоединить провод. Второй конец токоприёмника соедините с антенной.

Заземление тв-антенны в квартирах

Владельцы квартир устанавливают антенны на балконах и лоджиях. Обычно в этих ситуациях дополнительное заземление не нужно, так как в домах есть автономное заземление.

Если вы не знаете, как правильно выполнить заземление, если вы не работали электриком, обратитесь к профессионалам. Заземление — очень сложный и крайне опасный процесс. Вы можете получить удар током или спровоцировать возгорание.

Лучше всего обратитесь к мастерам, компетентным в области электробезопасности. Например, присвоение группы допуска специалисту говорит о его знаниях и умениях. Кроме того, мастер несет ответственность за выполненные работы. Если вы будете выполнять заземление самостоятельно и произойдет авария, ответственность за произошедшее будет лежать только на вас.

В грозу многие из нас не отключают от электросети бытовую технику и домашнюю электронику. Такая небрежность, как правило, обходится очень дорого. Каждый год в течение лета появляется информация об ущербе, причинённом молнией.

Электроника и, прежде всего, телевизионное и компьютерное оборудование, – наиболее чувствительна к грозовым разрядам. Её электронные компоненты обычно настраиваются для работы при низких напряжениях порядка нескольких вольт, поэтому появление перенапряжения даже в сотню вольт их полностью уничтожит.

Антенны, установленные на наших крышах, являются потенциальными источниками опасности для приборов, находящихся внутри здания.
Прямой разряд молнии в антенную мачту может привести к полному разрушению электронного оборудования, включая пожар всей установки. Грозовой удар вблизи антенны такого резкого эффекта не вызывает, но вполне может повредить детали и схемы внутри электро- и ТВ-оборудования.

Молния — это электрический разряд в атмосфере с силой тока от 10000 до 500000 ампер и напряжением от десяти миллионов до миллиарда вольт. Разряд молнии создает электромагнитный импульс, который может уничтожить электронное оборудование в радиусе нескольких километров от места удара.

Однако есть способ эффективно защитить все подсоединённые воспроизводящие устройства, подключив их к высокочувствительным приборам защиты от избыточного напряжения. Методы, о которых вы узнаете из этой статьи, в частности –
грозозащита для антенны помогут защитить вашу антенную установку и телеаппаратуру. Не только от прямых грозовых ударов, но и от токов, наведённых в проводах и от заноса высоких потенциалов.

Заземление антенны – как организовать

Здесь мы приведем самый элементарный, но эффективный способ. Итак, рядом с окном, через которое будут выводиться провода, стоит вырыть неглубокую ямку

Обратите внимание, ее глубина не должна быть ниже линии промерзания грунта

Туда стоит положить лист оцинкованной стали либо любой другой металлический предмет, который не подвержен коррозии. К этому предмету обязательно должна быть припаяна проволока

Предмет осторожно засыпаем землей, чтобы не повредить проволоку, которую мы крепим по стене дома. Если позволяет обстановка, то в качестве заземления могут выступать и водопроводные трубы

В принципе на этом и все. Но хотим заметить, что какой бы простой не казалась организация заземления для антенн, не стоит это делать самостоятельно. Вместе с тем, самым оптимальным решением станет покупка профессионального заземления.

Несмотря на то, что организовать его можно и из подручных материалов, они прослужат едва ли несколько лет. И лучше не представлять, каким образом вы узнаете о том, что требуется замена некоторых составляющих.

Именно поэтому, чтобы быть уверенным в качестве заземления свей антенны и обеспечить высокий уровень защиты своего имущество, здоровья и жизни своих близких, стоит сразу обращаться к квалифицированным людям.

*Фидером обычно называют электрическую сеть со всеми вспомогательными устройствами, при помощи которых проводится радиочастотный сигнал.

Заземление антенн и уравнивание потенциалов

Внешние фидеры, мачты и собственно антенны любых типов, располагающиеся полностью или частично вне зоны защиты, относятся к объектам, в которые может попасть молния. Этим обусловлено требование об исключении проникновения тока от антенны внутрь помещения с помощью специальной системы, предотвращающей возникновение между её частями разности потенциалов, предоставляющих опасность. Для чего выполняются следующие мероприятия:

заземление ТВ-антенн, обеспечивающее соединение заземляющей установки с выполненной из металла стойкой, на которой закреплена сама антенна. Выполняется это с помощью специального заземляющего провода;
уравнивание потенциалов, которое выполняется путём соединения заземлённой мачты и всех исходящих от неё коаксиальных кабелей.

Если антенная мачта расположена в непосредственной близости от здания, имеющего молниезащиту, то она напрямую соединяется с последней. Если молниезащиты в здании нет, первоначально монтируется заземляющее устройство, которое, далее соединяется специальным проводом по кратчайшему расстоянию непосредственно с антенной

Важно помнить, что провод, проложенный в обход тех или иных элементов строения, может генерировать значительную разность потенциалов, обусловленную возникающей от разряда молнии индуктивности в проводах. А это, в свою очередь, может стать причиной возникновения искровых разрядов

В качестве заземлителей применяются проводящие элементы (один или несколько), имеющие максимальную поверхность соприкосновения непосредственно с землёй. Например, заземлитель на основе комплекта модульного заземления ZANDZ ZZ-000-015 , Каждый токоотвод от стержневых и тросовых молниеприемников должен быть присоединен к заземлителю, состоящему минимум из двух вертикальных электродов длиной не менее 3 м, объединенных горизонтальным электродом длиной не менее 5 м. Он заглубляется минимум на 500мм и должен иметь минимальное поперечное сечение для меди, равное 50мм 2 , а для стали – 80 мм 2 .

Где будет стоять антенна на вашем участке, и каким образом следует её ориентировать, зависит от достаточно большого количества внешних факторов. Основными можно считать:

тип выбранной вами антенны;
местоположение участка;
состояние местности (рельеф);
уровни и виды внешних помех;
помехи, обусловленные параметрами питания, видом АФУ и т.п.

Если антенна монтируется на крыше, то, в качестве основания, используется мачта небольшой высоты из металлической трубы диаметром до 40мм, либо мачта из деревянного бруса (50*50), закреплённая на стропильных балках. Антенна в указанных случаях поднимается над верхней точкой крыши на 2000мм или более.

ЗАПРЕЩЕНО:

крепить антенну (её мачту) к вентиляционным каналам и дымоходам, к электрическим «гуськам» и телефонным стойкам, а также к слуховым окнам.
крепить растяжки антенны таким образом, чтобы они проходили близко от её вибраторов, либо электропроводки, к трубам системы водоснабжения или подоконникам.

Необходимое оборудование для подключения

Само подключение телевизионного кабеля к антенне и самому приёмнику не настолько сложно в выполнении, чтобы обращаться за помощью к телемастеру. Изначально вам понадобится правильно подобрать коаксиальный кабель и антенный штекер.

Кабель

Существует множество производителей кабелей. Продукты их производства в свою очередь также имеют отличия как между моделями одной марки, так и, естественно, между моделями разных.

Основные же две категории кабелей можно выделить по типу материала центральной жилы:

Чистая медь. Применяют для спутниковых телевизоров. Сигнал, поступающий из пространства вне земной атмосферы, имеет минимальную мощность, поэтому даже мизерные потери здесь неприемлемы. А медь обладает низким сопротивлением, поэтому и используется в этих целях.
С омеднением. В таких кабелях сама жила из стали, а сверху покрыта тончайшим медным слоем. Этот вариант используют для приёма эфирного вещания. Имеет место потеря какой-то части сигнала, но совсем незначительная, зато стоимость омеднённой стали определённо ниже.

Выбирая кабель, учтите следующие моменты:

Зависимость от типа сигнала. Если у вас спутниковая антенна, лучше использовать марки кабелей известных производителей. Для эфирного или кабельного телевидения подойдут модели и российских производителей.
Длина трассы. Чем большее расстояние сигналу приходится проходить до цели (приёмника), тем с большими потерями он до туда добирается. Учитывайте это, ведь даже самые дорогие кабели обладают внутренним сопротивлением. Если расстояние более 5 м, это будет сказываться на качестве передачи.
Обхват главной жилы кабеля. Обычно кабельные центральные жилы бывают в 1 мм толщиной. Попадаются и такие, жила которых равна всего 0,5 мм.
Хотя тонкие провода и удобны для монтажа, они сложнее присоединяются к устройствам, при этом потери по причине сопротивления зачастую больше.
Проблемы с предполагаемым путём прокладки. Заранее узнайте о наличии таких источников помех, как нагромождение проводов и электроприборов. В таком случае лучше отдайте предпочтение кабелю с максимально возможным экранированием.
Из чего состоит оболочка? Её материал тоже учитывайте при выборе. Снаружи кабель изолирован такими материалами, как ПВХ (чёрный) или полиэтилен (белый). Для уличных антенн лучше выбрать кабель, изолированный более прочным и качественным ПВХ.

Штекер

Подключение вашего телевизора к внешнему источнику сигнала невозможно без применения штекера.

К гнезду на панели присоединяется кабель именно при помощи этого маленького устройства.

Изготавливаются они для телеаппаратуры согласно международным F-стандартам. Современный F-штекер подойдёт как для антенн передачи цифрового ТВ, так и для тех, которые передают аналоговое.

Фактически это шайба, накрученная на кончик кабеля, зачищенная от внутреннего изоляционного материала, с загнутой оплёткой и экраном. Элементы экранирования обжимаются штекером, центральная же жила подсоединяется к слоту приёмника.

Существует три основных и наиболее распространённых вида штекеров.

Накрутный.

Модель имеет усилитель (специальную напрессованную гайку)

Пользователи особенно ценят именно этот вид штекеров за лёгкость их подключения.

Но и свои недостатки у такого штекера тоже имеются:

слишком узкое обжимное кольцо провоцирует поломку штекера во время монтажа;
короткая резьба изнутри не даёт возможности для плотной фиксации штекера в разъёме;
во время прикручивания зачастую случается разрыв оплётных проводников, скручивается защитный слой.

Обжимной. Такие F-штекеры также характеризуются достаточно высокой степенью лёгкости установки:

Подготовленный базовым образом кабель (описано далее) вставьте в отверстие конвектора.
Прорежьте фольгу с обмоткой.
Распределите отогнутый слой по всему диаметру провода.
Зафиксируйте к стенке снаружи обжимной подвижной втулкой.

Обжимной штекер

Компрессионный.

Такие штекеры считают наиболее надёжными

Чтобы произвести монтаж и крепление такой модели, нужно не только иметь набор инструментов, предназначенных для проведения таких работ, но и понимать всю специфику процесса подсоединения кабеля к этому штекеру.

Кабель, предварительно подготовленный, вставляют в коннектор специальными щипчиками, а сама гильза подтягивается к торцу.

Всегда ли нужно заземление

Практически все специалисты рекомендуют делать заземление антенны. Действительно, лучше перестраховаться и заземлить принимающее устройство. Однако реальная опасность попадания существует лишь в тех случаях, когда в пятиметровом радиусе от антенны отсутствуют какие-либо объекты, высота которых не превышает 1 м (например, дерево или громоотвод). В связи с этим разумнее заземлять не саму антенну, а поставить рядом с ней отводящее устройство.

Главная цель молниезащиты – встретить молнию раньше, чем она ударит по защищаемому объекту (в данном случае по антенне) и отвести разряд в землю. Она включает три компонента, объединенных в одну электрическую цепь:

молниеприемник;
токоотвод;
заземлительный контур (заземлитель).

Молниеприемник

Данное устройство устанавливают рядом с мачтой антенны. Молниеприемники продаются в специализированных магазинах.
Также их легко соорудить своими руками, используя обычный металлический штырь.

Токоотвод

Компонент представляет собой провод, по которому молния направляется к заземлительному контуру. Он должен быть только цельным и иметь определенное сечение:

Медный изолированный или оголенный – 16 кв.мм.
Алюминиевый изолированный – 25 кв.мм.
Стальной – 50 кв.мм.

Если антенна не оснащена грозозащитой, понадобится выполнить определенные действия, характер которых зависит от внешних факторов:

конструктивные особенности опоры принимающего устройства;
вид кровли;
место размещения оборудования.

В случае установки антенны на заземленной кровле из металла, для целей заземления соединяют металлическую мачту или молниеприемник с материалом крыши. Если антенна находится на деревянной опоре, токоотводом выступает провод, идущий по ней к заземлителю, установленному в грунте. По такому же принципу организуется заземление, если принимающее устройство расположено на неметаллической крыше.

Заземлитель

Для обустройства заземления копают яму глубиной 2-3 метра. В ней размещают заземлитель. В качестве заземляющего устройства подойдет металлический лист, труба, арматура или толстый провод. Оптимальный вариант – металлическая труба с толстыми стенками и длиной 1,5-2 метра. К заземлителю приваривают провод диаметром не меньше 5 мм. Конец проводника фиксируют к стене здания, чтобы затем подвести сюда токоотвод.

Устройство грозозащиты

Молниеотвод от прямого удара молнии

Если ваша антенна одиноко возвышается над крышей и это самая высокая точка ваших угодий, то вам нужно комплексно подходить к защите вашего имущества и видеотехники. Во-первых, нужно оснастить крышу вашего дома молниеприемником токоотвода (идеально – медная катанка, от 8мм диаметром). Для его фиксации на кровле – монтируются металлические конструкции – держатели. Приёмник соединяется с токоотводом, а тот с заземляющим проводником. Это может быть отдельный контур, а могут быть заземлители, расположенные у вас на участке, если в доме выполнялось заземление проводки.

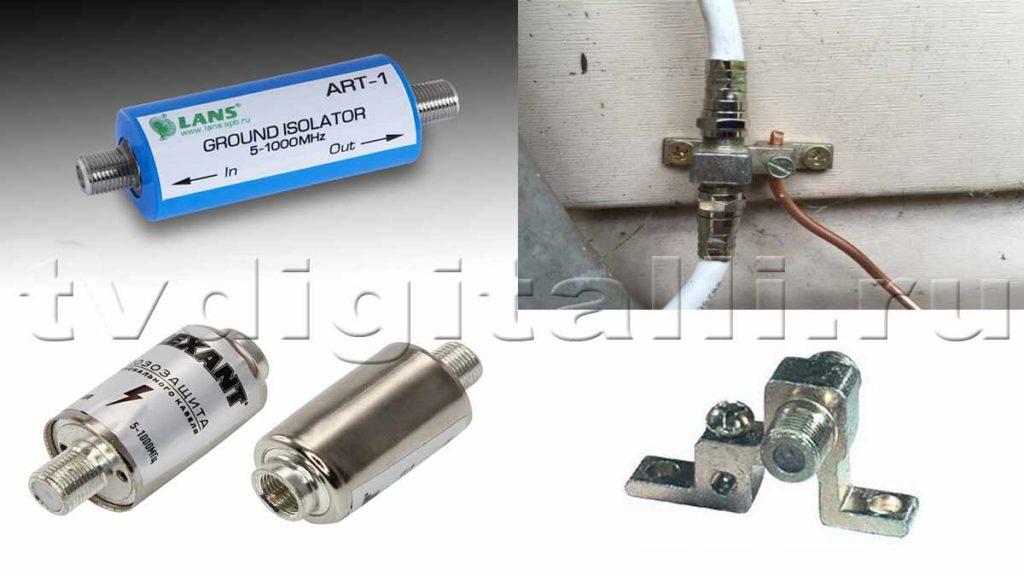

Грозозащита на кабель

Второй этап защиты от молнии – это грозозащита для видеоцепей – целое семейство микроустройств, работающих по принципу предохранителя, который устанавливается в виде коаксиального сегмента, в разрыв кабеля. Цель любой грозозащиты – нейтрализовать электромагнитное воздействие при ударе молнии в антенную установку. Конструкция грозозащиты для телевизионных систем такова, что при прохождении через неё высокого напряжения, её чувствительный элемент – плавкая вставка или колба с газом – разрушается, и модуль выбывает из телекоммуникационной цепи, размыкая её. Для всех кабелей требуется правильный выбор соответствующих защит от перенапряжений, чтобы не ухудшить параметры полезного сигнала и, одновременно, обеспечивать эффективную защиту.

Разновидности молниезащиты

Заземление антенны, будь то в частном секторе или в городской высотке – это способ «закопать» в ближайший газон часть энергии при прямом попадании молнии. Способ закономерный, но не стопроцентный

Существуют дополнительные меры предосторожности, которые успешно используются в телесетях – применение устройств специальной грозозащиты. Убедитесь сами: телевизор, который подключён к электросети, имеет антенный разъем

Таким образом, даже отключённое от сети устройство может быть повреждено, если разряд молнии попадёт в антенну. Антенный провод, перед введением его в здание, должен пройти через элементы защиты от перенапряжения. Модули защиты коаксиала были разработаны специально, с целью грозозащиты для коаксиального кабеля.

Чтобы грозозащита коаксиального кабеля была эффективной, следует защитить все кабели домашней ТВ-сети.

Как делать заземление тв-антенны на даче

Варианты заземления могут быть следующими:

устройство заземленного штекерного гнезда. В штекерное гнездо необходимо включить штекер антенного снижения. Затем мастер припаивает провод к гнезду и соединяет его с заземлением
устройство заземленного шлейфа. Двухпроводной шнур (или двойной изолированный провод) припаивают к жиле и оболочке кабеля снижения. Мастер очищает жилы шнура от изоляции, спаивает их и присоединяет провод заземления
заземление петлевой антенны. Мастер выполняет заземление нулевой точки антенны. Преимущество устройства заключается в том, что оно может быть постоянно заземленным

Мастер выбирает одну из двух схем заземления:

пассивная (традиционная). Относительно недорогой и простой способ — установка молниеприемников, токоотводов
внутренняя (все работы по защите электропроводки в помещении)

Чтобы проверить заземление, необходимо выполнить следующие действия:

простучать участки соединений контактов между заземлителями и заземляющими устройствами молотком (чтобы понять, есть ли разрывы в каких-то местах)
измерить уровень сопротивления (он должен равняться 0,05 Ом)

Как сделать монтаж заземляющего контура

Заземляющий контур должен представлять собой равносторонний треугольник. Он должен находиться не меньше чем в одном метре от дома. Контур можно разделить на два сегмента:

вертикально вбитые в почву заземлители (стальные уголки), соединенные между собой горизонтальными заземлителями (полосовая сталь)
заземляющий проводник (круглая сталь), соединяющий контур с электрощитом

Нельзя использовать арматуру — она будет покрываться ржавчиной быстрее, чем вышеуказанные материалы.

Сначала необходимо разметить территорию
. Затем — выкопать траншею (глубиной примерно один метр). Сюда будут уложены горизонтальные заземлители. После этого нужно вбить вертикальные заземлители (глубина — два или три метра). Заземлители вбиваются в вершинах треугольника, но не целиком — примерно двадцать сантиметров должны находиться над землей. После того, как мастер закончил вбивать заземлители, он должен соединить их с помощью горизонтальных заземлителей, используя сварочный инвертор.

Следующий этап после сборки контура заземления
— соединение контура с электрощитом. С помощью сварочного инвертора необходимо приварить заземляющий проводник к заземляющему контуру, а затем проложить проволоку или стальную полосу к электрощиту в траншее.

Чтобы на проводах не появлялась ржавчина и чтобы они служили дольше, необходимо нанести на них специальные антикоррозийные вещества. Красить заземление обычными красками нельзя
.

Проверка выполненных работ

Кто сталкивался с самостоятельной проверкой заземления, уже знают, какие разделители существуют. Они бывают двух видов: выносные и контурные:

Выносное заземление расположено за пределами строения, именно поэтому его так и называют. Оно состоит из зажимов, которые соединены с заземляемыми приборами. Проверку этого заземления надо делать раз в три или четыре месяца.
Контурные разделители распределены по периметру дома, чаще всего их прокладывают по стенам здания. Проверять контурные разделители надо раз в десять лет или после серьезного ремонта, когда есть вероятность смещений или повреждений.

Во время проверки надо внимательно отследить надежность соединений между заземлением и разделителями. Чтобы проверить заземление, нужно иметь молоток и омметр. Проверяют заземление следующим образом:

Маленьким молоточком нужно простучать по местам всех соединений, чтобы проверить есть ли разрывы.
Затем надо измерить сопротивление омметром. Нормальным сопротивлением считается 0,05 Ом.

Если все работы по обустройству заземления в загородном доме сделать правильно, то риск удара током от электрических приборов сведется к минимуму.

Заземление наружной антенны — ответственная и непростая процедура. Чтобы тв-антенна работала исправно, необходимо тщательно разобраться в процессе подключения заземления.

Требования по молниезащите

Если антенна «А» установлена вне зоны, защищённой громоотводом, то потребуется выполнить ряд мероприятий защитного характера, для выполнения молниезащиты ТВ-антенн и спутниковых тарелок. Перечень указанных мероприятий прямо зависит от ряда внешних факторов:

конструкции опоры для монтажа антенны;
типа кровли жилища;
места, где данное оборудование размещено.

Если «А» смонтирована на кровле со штатным заземлением (металл), то мачта крепления «А», просто соединяется с кровлей, что обеспечивает заземление антенн на даче. Многие антенны имеют в качестве УСС вибратор петлевой.

Основными элементами системы молниезащиты антенн, общими практически для любых конструкций, являются заземляющее устройство и токоотвод. Эти элементы не должны оказывать негативного влияния на работу антенны. Для этого токоотвод подключается обязательно к месту «нулевого потенциала», которое может находиться в различных местах конструкции антенны. Если точка с «0» потенциалом отсутствует, в электросхему установленной «А» вводится дроссель (Д) с большим показателем индуктивности, который подключается к специальным клеммам антенны. Середина отвода (Д) является искомой точкой.

На мачте из деревянного бруса, предварительно прокладывается толстый металлический (лучше медный) провод для отведения токов, диаметр которого не может быть менее 5мм, либо медную шину аналогичного сечения. 2-ой конец заземляющего контура подключается к заземлителям. Роль таковых может выполнять сама шина, либо вкопанные в землю элементы заземляющего устройства.

О том, какой способ будет лучшим в вашем случае, лучше поинтересоваться у знающих людей.

Подключение и настройка антенны

Разъём для антенны обычно находится сзади телевизора, на нём можно найти маркировку, например, «ANT IN», «ANT».

Если маркировки такой нет, то разъём этот можно легко отличить по его внешнему виду. Это округлая форма, внутри которой находится металлическое более мелкое отверстие для присоединения центральной жилы:

Если ваш телевизор способен принимать и эфирный сигнал, и спутниковый, типа DVB-S , разъёма сзади будет расположено два.

Под тем, куда подключается спутниковая антенна, можно найти маркировки, вроде «ANT SAT» и «IN SATELLITE». В середине разъёма также находится отверстие в центре, которое обрамлено резьбой для привинчивания штекера:

Обыкновенный кабель подключить легко. Штекер поместите в гнездо таким образом, чтобы выступ в его центре попал в отверстие, а кольцевое обрамление покрыло окантовку. Подключая спутниковый кабель, прикрутите штекер с резьбой, чтобы упрочнить соединение.

Общедомовая антенна

Для подключения общедомовой телеантенны обратитесь в управляющую компанию для заключения договора. За доступ к общедомовой используемой антенне взимается определённая вашей управляющей компанией плата. Тарифы зависят от региона.

После подписания бумаги вам присоединят ответвление кабеля из вашей квартиры в общую разводку. Проложите шнур по вашей квартире, а после этого присоедините к нему штекер.

Общедомовая антенна отлично подойдёт тем, кто не хочет терять своё время на выбор, покупку, подключение и установку своей антенны. Но качество работы коллективного оборудование будет зависеть исключительно от компании, предоставляющей услугу.

Перед тем как принять решение о подключении, выясните у соседей, довольны ли они качеством принимаемого их телевизорами сигнала.

Особенности подключения антенны к ТВ

Разница в подключении к разным моделям телевизоров зависит от того, встроен ли у модели тюнер. Возможно, ваш телевизор предназначен только для передачи цифрового эфира. В каких-то случаях необходимо докупать оборудование. В целом, подход к настройке отличается незначительно.

Рассмотрим особенности подключения ТВ от самых распространённых производителей:

Присоединение кабеля без штекера

Бывают случаи, когда в срочном порядке требуется примонтировать к ТВ-приёмнику антенну, а штекера у вас нет. На небольшой промежуток времени можно осуществить подключение без его использования.

Делайте это в такой последовательности:

Помните, что это только временная мера, как можно скорее обзаведитесь штекером и установите его.

Как подключить сразу несколько телевизоров к единой антенне?

При необходимости подключения не одного телевизора, подготовьте специальные для этого устройства – сплиттеры и разветвители. Далее следуйте инструкции:

При использовании активной антенны позаботьтесь о том, чтобы ваш сплиттер имел проход по питанию или подключите дополнительный блок питания.

Сплиттеры могут иметь от двух до восьми выходов. При подключении более значительного количества ТВ-приёмников придётся производить расчёты и продумывать построение цепочки из сплиттеров.

Тв-антенна Дельта

Популярной моделью тв-антенн является Дельта с усилителем. Усилитель нужен для хорошего сигнала, поэтому такую модель часто устанавливают в местах, где сигнал от телецентра очень слабый. Необходимо учесть, что эффективность устройства зависит от многих факторов:

место подключения
высота установки
мощность тв-передатчика
уровень помех
удаленность от источника трансляции
рельеф местности

Схему подключения такой тв-антенны можно легко найти в интернете. Мастера делятся не только схемами, но и фото, а также снимают видеоролики, в которых объясняют, как правильно делать заземление, предостерегают от распространенных ошибок и дают полезные советы по подключению заземления не только на дачах, но и в квартирах.
