Заземление системы вентиляции: правила и тонкости устройства защитного контура

Прокладка заземляющей ленты

Шаг 1: Подготовка к работе

Перед началом работ необходимо убедиться, что все инструменты и материалы для прокладки заземляющей ленты доступны. Также необходимо обеспечить безопасность на рабочем месте, используя необходимые средства индивидуальной защиты.

Шаг 2: Прокладка трассы

Определите наиболее подходящую трассу для прокладки заземляющей ленты

Важно выбрать место с хорошей проводимостью грунта и минимальным количеством преград, таких как камни или корни деревьев. Рекомендуется прокладывать заземляющую ленту вдоль вентиляционной системы с учетом будущих расширений и изменений

Шаг 3: Подготовка поверхности

Очистите трассу от растительности, камней и других преград. При необходимости, приведите грунт в нужное состояние, удалив старый грунт и уложив новый. Убедитесь, что трасса имеет хорошую проводимость для эффективного заземления.

Шаг 4: Прокладка ленты

Укладывайте заземляющую ленту вдоль трассы с учетом всех изгибов и перепадов высоты. Расстояние между полосками ленты должно соответствовать спецификациям местных нормативных актов. Обычно используется расстояние 1-2 метра. Рекомендуется использовать специализированные зажимы и клеммы для надежной фиксации ленты.

Шаг 5: Заземление

Подсоедините концы заземляющей ленты к металлическим элементам труб вентиляции и дополнительным заземляющим элементам. Убедитесь, что подключение произведено качественно и надежно. Проверьте эффективность заземления с помощью необходимых измерительных инструментов.

Следуя этим шагам, вы сможете правильно прокладывать заземляющую ленту для обеспечения эффективного и безопасного заземления труб вентиляции.

Тестирование

По завершении монтажных работ необходимо протестировать контур заземления на нормируемые показатели. Для испытания потребуются точные измерительные приборы, не всегда имеющиеся в распоряжении пользователя.

Проверка контура заземления

В отсутствие требуемого оборудования следует воспользоваться простейшими способами, один из которых описан ниже (он подходит только для частного дома).

Во-первых, нужно взять достаточно мощную нагрузку (такую как утюг, например, с потреблением порядка 2-4 кВт). Во-вторых, необходим специальный переходник с обычной розеткой на одном из концов (второй из них выполняется в виде двух отдельных проводов). Далее, один из них следует оформить в виде изолированного одиночного контакта, а на конце второй сделать толстую петлю.

После этого необходимо подсоединить полученную петлю к свободной колодке на заземляющей шине в щитке. Одиночный изолированный контакт следует воткнуть в фазную клемму розетки, ближайшей к нему (нарушать порядок подключения концов переходника к фазе и земле ни в коем случае нельзя). После всех этих манипуляций нагревательный прибор окажется включенным в питающую цепь через сопротивление самодельного контура заземления. Затем нужно измерить напряжение в сети посредством мультиметра при включенном утюге и без него.

Небольшая разница в показаниях двух описанных измерений означает, что изготовленный заземлитель вполне работоспособен. Если же они отличаются очень намного – контур придется доработать (увеличить количество штырей, например).

О том, как проверить наличие правильного заземления мультиметром, мы рассказывали в соответствующей статье!

Правила монтажа

Теперь, что касается проводки заземляющих проводников. Их можно проводить по бетонным и кирпичным конструкциям, как в горизонтальной плоскости, так и в вертикальной. Крепление к конструкциям производится дюбелями, между которыми можно оставлять расстояние:

• на прямолинейных участках в диапазоне 600-1000 мм;
• на изгибах и поворотах не более 100 мм.

Расстояние от напольного основание до места крепежа должно составлять 400-600 мм. Если заземляющая система проводников будет прокладываться во влажных помещениях, то под них необходимо будет уложить подкладки толщиною не меньше 10 мм.

Распространенные ошибки

Возможность присоединять заземляющий провод к металлическим конструкциям в земле может иметь плохие последствия, если не учитывать ограничений.

Опасно заземление в таких случаях:

• кабель пристыковывают к водопроводной системе или трубам отопления — это опасно для хозяев дома и соседей;
• нельзя соединять заземляющую жилу с нулевым контактом в розетке — если нуль отгорит, высокое напряжение будет определяться на коробках всех электрических приборов;
• не рекомендуют подключать больше одной жилы к клемме РЕ — при потерях электричества оно пойдет не в грунт по защитному заземлителю, а перейдет на бытовую технику, подключенную другим проводом.

Особенности монтажа

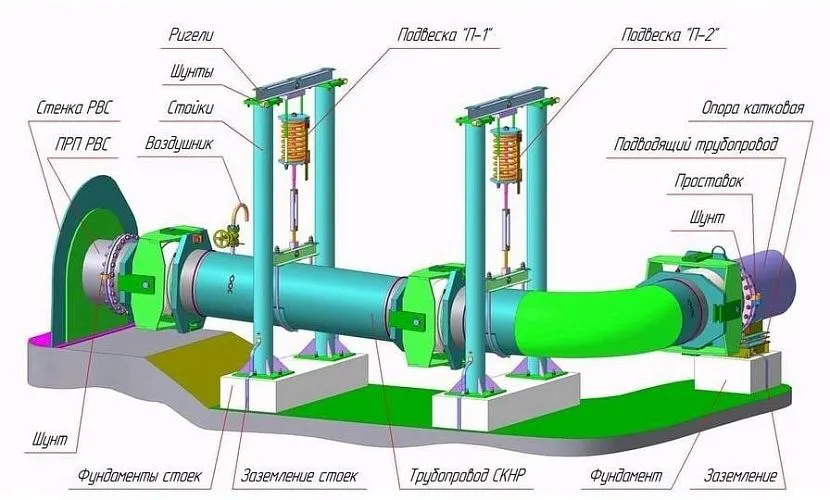

Некоторые заземления готового трубопровода (во всяком случае, многие из них) будут отличаться друг от друга и это вовсе не оттого, что электрики не соблюдают ПУЭ. Дело в том, что условия эксплуатации подобных сооружений могут в корне отличаться друг от друга.

Заземление технологических трубопроводов, которые смонтированы непосредственно в здании (подвальном помещении) производится с помощью искусственного контура постройки, предназначенного для всего технологического электрооборудования, которое там имеется.

По такому принципу заземляют все трубы

Узел заземления трубопровода в зданиях делается следующим образом: к трубе приваривается или набрасывается металлический хомут, на котором имеется посадочное отверстие для болта с гайкой и шайбой, служащего клеммой для контура. Все контактные места без исключения, как стенки трубы, хомут, клеммный болт с гайкой и шайбой должны быть тщательно зачищены и плотно прижаты друг к другу, чтобы избежать окисления и коррозии.

Сечение контура заземления, в зависимости от объекта, должно быть следующим:

• медные, не имеющие механической защиты: ≥ 4,0 мм2;
• медные, имеющие механическую защиту: ≥ 2,5 мм2;
• алюминиевые: ≥ 16,0 мм2.

По количеству ом контур, с учетом линейного напряжения, должен быть:

• для трехфазных ЛЭП напряжением 220/380/660 V соответствует 5/10/20 Ω;
• для однофазных ЛЭП 127/220/380 V соответствует 5/10/20 Ω.

Влияние изоляции на трубопроводы

Примечательно, что на заземление металлических трубопроводов, а точнее, на качество и продолжительность эксплуатационного ресурса влияет утепление автономных и централизованных магистралей. Дело в том, что при монтаже трубопровода укладчик, в первую очередь, заботится о сокращении тепловых потерь, либо о его целостности, следовательно, все материалы, используемые для этой цели, имеют низкую водопроницаемость. Когда сооружение находится под землёй, то там почти нет кислорода, плюс защита от влаги равняются очень медленной коррозии металла, а чем её меньше, тем дольше все контакты контура будут оставаться постоянными.

Для заземления трубопроводов над землёй (теплотрассы, газопроводы) применяются похожие методы и материалы, только здесь защитой от коррозии лучше всего служат тонкие пленочные полимеры и краска. Например, для теплопроводов зачастую используют полиэтиленовую пленку с наружным битумным покрытием или пенополиуретановое напыление (второй вариант дороже). А вот газ к нам в квартиры приходит по трубам, которые просто окрашены, так как метан (CH4) не реагирует на отрицательные температуры, следовательно, не нуждается в утеплении. Но в обоих случаях есть антикоррозийная защита, благоприятная для контуров заземления.

Рекомендации по эксплуатации оборудования

Лучше воздержаться от монтажа соединительных стандартных конструкций в случае расположения участка на двух разных уровнях по высоте. Следует использовать гибкий длинный воздуховод.

Необходимо обеспечить его изоляцию от элементов, находящихся под высокой температурой, в частности от труб, которые проводят отопление. Если этого не сделать, воздуховод может провиснуть. В большей степени это касается деталей, изготовленных из полиэфирных материалов. Провисание рукава приводит к ускорению процесса старения оборудования.

Значительно сокращает эксплуатационный срок применение деталей, тесно контактирующих друг с другом в сырых и теплых условиях из-за коррозии. Поврежденный элемент, как правило, заменяют новым. Возможно проведение восстановительных работ путем обрабатывания поврежденных участков клеем, если те располагаются на наружном рукаве теплоизолированного устройства.

Монтаж гибких устройств

Обустройство помещений гибкими вентиляционными коробами имеет свои особенности. Основные из них:

1. Недопустимость вертикального монтажа в стояке, превышающем два этажа.
2. Нецелесообразность установки в системах вентиляции с достаточно большой температурой воздуха, поступающего извне.
3. Учет классификаций и конструктивных отличий.

По рекомендациям специалистов, монтировать воздуховоды и заземлять их следует в тех участках, где фиксируется максимальное количество тепловой энергии. Недопустимо соприкосновение нагретого воздуха с напольным покрытием или внутренними перегородками, обладающими недостаточным уровнем стойкости к воздействию огня.

Элементы системы вентиляции запрещено размещать там, где находятся:

• заслонка, выполняющая противопожарную функцию в автоматическом режиме;
• клапан, предназначенный для удаления дыма.

3.2.3. Защитное заземление зданий

В качестве защитных заземляющих проводников используют естественные и искусственные заземлители []. К естественным заземлителям относятся, например, стальные и железобетонные каркасы производственных зданий; металлические конструкции производственного назначения; стальные трубы электропроводок; алюминиевые оболочки кабелей; металлические стационарные открыто проложенные трубопроводы всех назначений, за исключением трубопроводов горючих и взрывоопасных веществ, канализации и центрального отопления  . Если их проводимость удовлетворяет требованиям к заземлению, то дополнительные проводники для заземления не используются. Возможность использования железобетонного фундамента здания объясняется тем, что удельное сопротивление влажного бетона примерно равно удельному сопротивлению земли (150…300 ) [].

Искусственные (специально изготовленные) заземлители используют, когда сопротивление заземления превышает установленные ПУЭ нормы. Конструктивно они представляют собой трубы, уголки, пруты, помещенные в землю вертикально на глубину 3 м или горизонтально на глубину не менее 50…70 см. Для улучшения равномерности распределения потенциала земли (для уменьшения “напряжения шага”) используют несколько заземлителей, соединяя их стальной полосой. На электрических подстанциях используют сетку заземлителей. При соединении заземлителей между собой не рекомендуется образовывать замкнутый контур большой площади [], поскольку он является “антенной”, в которой может циркулировать большой ток во время разрядов молнии. Лучшие результаты получаются при соединении заземлителей в форме сетки, когда площадь каждого контура сетки много меньше общей площади, охватываемой заземлителями. Различные конструкции заземляющих устройств приведены в книге [].

Несмотря на рекомендации многих авторов избегать контуров при выполнении разводки шин заземления по зданию , на практике, например, при использовании естественных заземлителей, избежать этого часто не удается. Железобетонные конструкции промышленных зданий содержат металлические арматурные прутья, которые соединяются между собой сваркой. Таким образом, система заземления здания представляет собой металлическую клетку, нижняя часть которой электрически соединена с грунтом. Монтажная организация обеспечивает надежный контакт между собой всех металлических конструкций здания и оформляет акты на скрытые работы. Заземляющий контакт для подключения оборудования при этом представляет собой болт заземления, приваренный к металлической закладной конструкции элемента колонны или фундамента здания [].

При монтаже систем заземления нужно избегать зазоров в контурах, на которых может наводиться э.д.с. магнитным полем молнии, чтобы исключить появление искры и возможного возгорания горючих веществ в здании.

В зданиях для размещения оборудования систем связи систему проводников заземления выполняют в виде сетки []. Сетка выполняет одновременно функции заземления и электромагнитного экрана здания. На электростанциях в помещении с промышленной автоматикой стены и потолок экранируют стальными плитами [], окна и отверстия для кондиционирования закрывают медной сеткой, пол выполняют из электропроводного пластика.

Необходимо обратить внимание на качество контактов в цепи заземления. В статье [] приводится пример, когда плохо затянутый болт в цепи заземления приводил к сбоям системы автоматики, причину которого искали несколько лет

При конструировании заземления нельзя использовать контакты разнородных металлов, чтобы не образовывались гальванические пары, являющиеся местами быстрой коррозии. Медь со сталью можно соединять только через буферные металлы: нержавеющую сталь или бронзу, без оцинкованного крепежа.

При монтаже системы автоматики в уже построенном здании система заземляющих проводников, как правило, уже смонтирована и шина защитного заземления разведена по зданию.

Как измерить сопротивление контура заземления

Сопротивление контура измеряется сразу же, как только жилой объект введен в эксплуатацию. В дальнейшем, подобные замеры выполняются 1 раз в год. Для измерений применяются специальные приборы, быстро и точно определяющие удельное сопротивление стержней и других металлических элементов, грунтов, в которых они установлены.

Замеры проводятся в несколько этапов:

• Вначале заземление замыкается с искусственной цепью электрического тока, в которой замеряется падение напряжения.
• Возле испытуемого стержня размещается электрод вспомогательного назначения, соединяемый с тем же источником электрического напряжения.
• Затем, с помощью измерительного зонда, в зоне нулевого потенциала, выполняются замеры падения напряжения на первом стержне. Этот метод получил наибольшее распространение.

Проведение замеров лучше всего выполнять в зимнее или летнее время. В заземляющих устройствах сопротивление может отличаться в каждом отдельном случае. Например, в частных домах его значение доходит до 30 Ом. Сами замеры выполняются с помощью 2-х, 3-х или четырехполюсной методики.

Правила замера сопротивления контура заземления:

• Для размещения потенциального зонда, замеряющего сопротивление, используется контрольный участок, расположенный между токовым вспомогательным зондом и заземлителем.
• Длина контрольного участка должна быть выше размеров полосового электрода или глубины заземляющего стержня примерно в 5 раз.
• Если сопротивление измеряется в целом комплексе заземляющей системы, то расстояние контрольного участка можно вычислить по максимальной длине диагонали, проходящей между отдельными заземляющими устройствами.

Иногда проводятся дополнительные замеры, особенно в многочисленных подземных коммуникациях. В этих случаях выполняется несколько измерительных операций, во время которых изменяются направления и расстояния лучей между зондами. Реальное значение принимается по самому худшему результату.

Существуют допустимые нормы сопротивления заземляющих устройств, которые не должны превышаться, независимо от времени года. Все максимально допустимые значения отражены в таблицах или приложениях ПУЭ.

Основные требования к вентиляции

К вентиляции газового котла выдвигаются следующие требования:

Допустимый уклон отдельных участков дымоходной трубы – не более 30°. Максимальное ответвление в сторону не должно превышать 1 м. Дымоход может иметь не более 3 колен, при этом радиус закругления должен превышать диаметр трубы. Система не должна иметь уступов и сужений поперечного сечения. Внизу конструкции обязательно устанавливаются ревизия и капельник. В местах поворота устраивается люк для чистки конструкции и удаления конденсата. Нельзя, чтобы конструкция имела вытянутую форму

Важно, чтобы одна сторона дымохода для котла не превышала или же не была меньше второй более чем в 2 раза. Запрещены любые прогибы конструктивных элементов. Следите за тем, чтобы между соединительными элементами не было зазоров

Нужно обеспечить максимально плотное соединение элементов друг с другом. Звенья труб надеваются друг на друга не меньше, чем на ½ диаметра трубы. Запрещены стыки в тех местах, где труба проходит через перекрытия и/или кровлю. Для монтажа дымохода можно использовать только элементы с идеально гладкой внутренней поверхностью. Любые шероховатости недопустимы. Общая длина горизонтальных участков в строящихся зданиях не должна превышать 3 м

Следите за тем, чтобы между соединительными элементами не было зазоров. Нужно обеспечить максимально плотное соединение элементов друг с другом. Звенья труб надеваются друг на друга не меньше, чем на ½ диаметра трубы. Запрещены стыки в тех местах, где труба проходит через перекрытия и/или кровлю. Для монтажа дымохода можно использовать только элементы с идеально гладкой внутренней поверхностью. Любые шероховатости недопустимы. Общая длина горизонтальных участков в строящихся зданиях не должна превышать 3 м

В уже построенных зданиях максимально допустимое значение составляет 6 м. Между трубой, потолком и стенами должно быть расстояние не менее 25 см, если они выполнены из горючих материалов, и не менее 5 см, если из негорючих. Наверху заслонки должно быть отверстие диаметром не менее 5 см. Ниже места монтажа тройника устраивается т. н. карман для чистки дымоходной трубы. Его длина должна составлять не менее 25 см. В случае если дымовая труба прокладывается сквозь неотапливаемые участки, обязательно укладывается теплоизоляция. Если в агрегате есть специальный стабилизатор тяги, можно отказаться от устройства заслонок. Управление шибером должно быть вынесено в доступное для обслуживания место.

Для обеспечения максимально эффективного и экономного расхода тепловой энергии нужно обеспечить хорошую тягу. Одним из важнейших условий правильной работы вентиляционной системы является исключение образования конденсата на стенках канала. На оголовок дымохода нельзя устанавливать дефлекторы, грибки и подобные элементы, поскольку они существенно снижают эффективность вывода дымовых газов, и он может попасть в жилые помещения.

В процессе проведения монтажных работ нужно придерживаться всех правил и требований установки

Особое внимание обращайте на то, насколько плотно детали конструкции прилегают друг к другу в местах соединений. Нужно обеспечить максимально возможную герметичность

Это позволит исключить возможность выхода раскаленных газов за пределы вентиляционной системы и не позволит им проникать внутрь помещения

Для нескольких отопительных агрегатов можно применять общие соединительные дымоходные трубы

Это позволит исключить возможность выхода раскаленных газов за пределы вентиляционной системы и не позволит им проникать внутрь помещения. Для нескольких отопительных агрегатов можно применять общие соединительные дымоходные трубы.

Систем производится после оценки эксплуатационных параметров помещения. Наиболее жесткие требования к данной инфраструктуре предъявляются в случаях с техническими помещениями, к которым относятся и котельные. Кроме этого, необходимость стабильного и умеренного обновления воздушной среды распространяется также на санузлы и кухни. В этом отношении особое значение имеет газовая вентиляция в частном доме, которая может охватывать сразу несколько помещений. В зависимости от условий применения газового оборудования подбирается и соответствующая конструкция системы воздушного отвода.

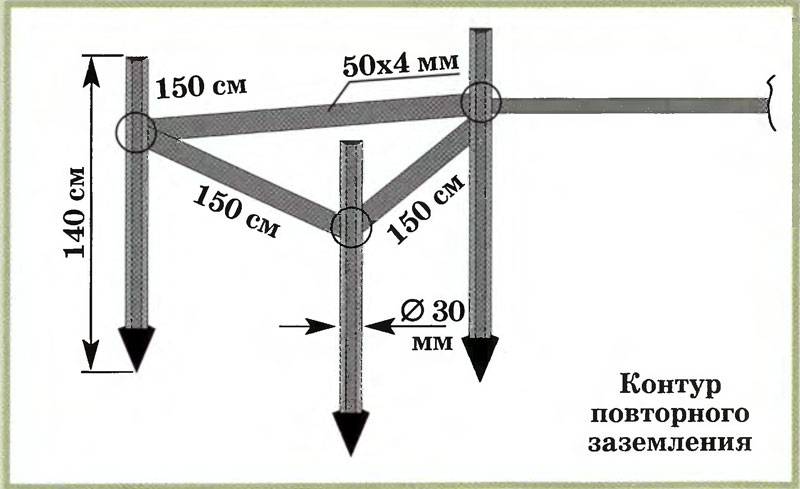

Что является заземляющим контуром

Чтобы понять, что такое контурный заземлитель – следует представить его как систему, состоящую из металлических стержней, связывающих их полос и набора медных соединительных проводников. Такая сборная конструкция обеспечивает надежный контакт токопроводящего корпуса электроустановки с фактической землей (почвой).

При выяснении вопроса о том, что является заземляющими контурами, следует понимать, что основной их компонент – это одиночный электрод подходящего размера и сечения, забиваемый в грунт на определенную глубину. Для создания распределенной контурной системы согласно действующим техническим требованиям должна использоваться группа штырей, соединенных между собой металлическими полосами.

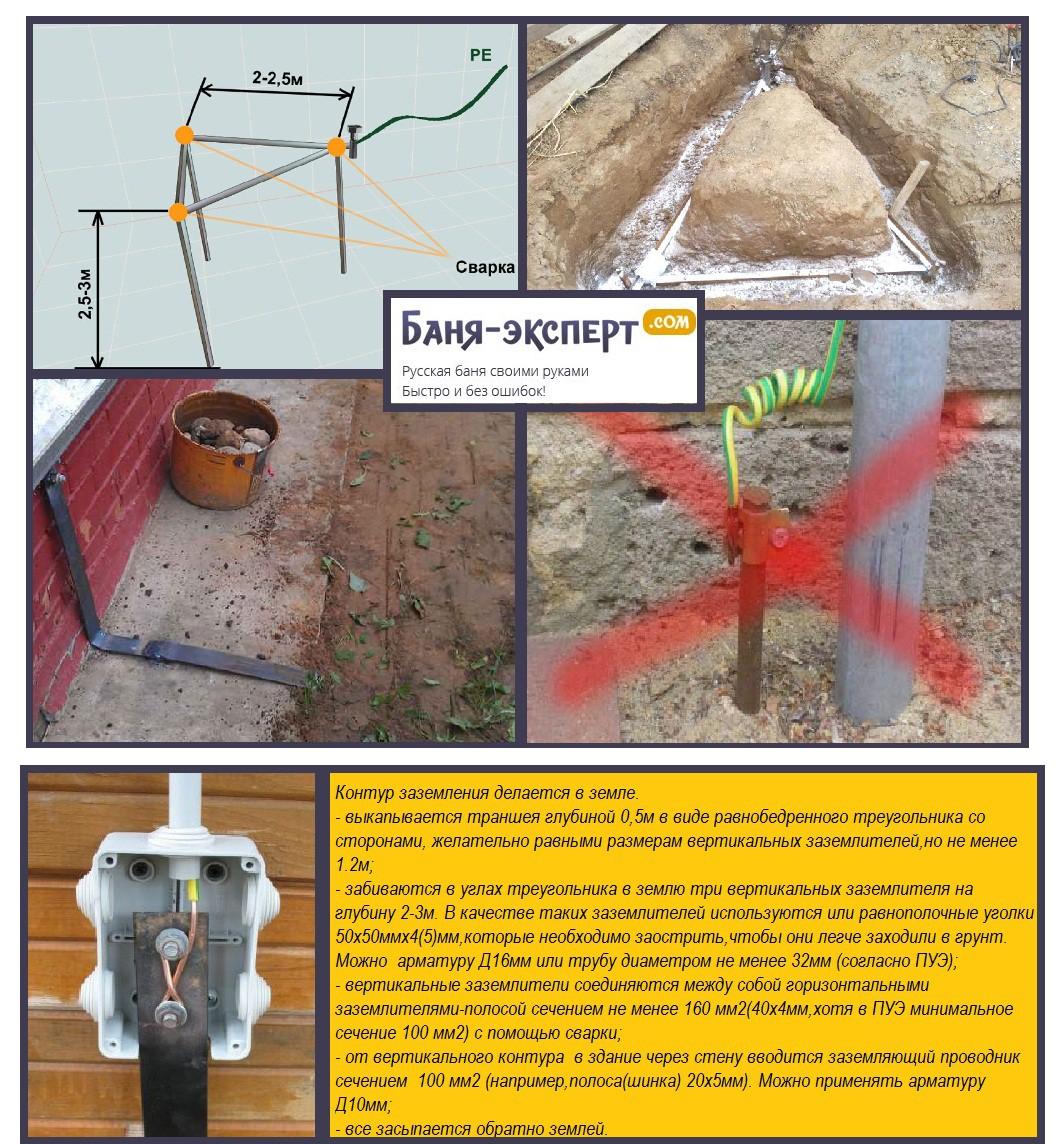

Как сделать монтаж контура самостоятельно

Правила, нормы и базовые требования ПУЭ

Настало время познакомиться с основными требованиями к системам заземления в частных домах. Главный параметр — сопротивление контура, которое определяет надежность и эффективность системы.

Чем меньше сопротивление заземляющих устройств — тем выше их надежность.

Закон Ома гласит — сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи.

Таким образом чем меньше сопротивлении, тем больше вероятность срабатывания заземляющего контура.

Для большинства жилых домов с электросетями 380В и 220В, сопротивление не должно превышать 30 Ом. При этом если дом оснащен газовым котлом, то сопротивление не должно превышать уже 10 Ом.

Правила Устройства Электроустановок (ПУЭ) определяют, что каждый жилой объект в черте города обязан оснащаться специальными мерами защиты от опасных напряжений. Речь идет именно о металлических контурах заземления, которые гарантируют защиту проживающих от поражения током.

Глава 1.7, часть 1, пункт 1.7.72 ПЭУ гласит — размеры металлических элементов подбираются с учетом окончательного показателя сопротивления (упоминалось выше), при этом параметры каждого элемента конструкции могут отличаться по своим характеристикам.

Минимальные требования к размерам всё же жестко определены:

• Соединительная полоса — не менее 12×4 мм (сечение не менее 48 кв.мм).
• Штыри (металлический уголок) — толщина металла не менее 4 мм.
• Круглые арматурные штыри — площадь сечения не менее 10 кв.мм.
• Металлические трубы — толщина стенки не менее 3,5 мм.

На первый взгляд вся эта информация может показаться слишком сложной и даже ненужной. Тем не менее данные о характеристиках заземляющего контура и используемом на участке оборудовании позволит защитить жильцов и животных, предотвратив перегрузку сетей.

Основные виды

Классификация вентиляционных воздуховодов осуществляется по определённым критериям.

Место установки.

• вентиляционные шахты (встроенные воздуховодные каналы). Обустраиваются внутри бетонных или кирпичных стен дома. Нормально работают при условии, что внутренняя поверхность канала гладкая, и на ней отсутствуют препятствия для свободной циркуляции воздушных масс, например, наплывы раствора. Периодическая очистка системы вентиляции данного типа выполняется через нижнюю часть шахты: там имеется специальное технологическое отверстие.
• внешние воздуховоды. Изготавливаются в виде подвесных или приставных коробов, для сборки которых используются фасонные элементы и трубы различных размеров и форм. Выбор таких компонентов системы  воздухообмена определяется общим дизайном отдельных помещений и конструктивными особенностями здания.

Материал изготовления.

• металлические воздуховоды из различных алюминиевых сплавов, а также из нержавеющей или оцинкованной стали. Характеризуются огнеупорностью, наибольшей прочностью, долговечностью использования и простотой монтажа;
• пластиковые трубы, изготовленные из высокотехнологичного полипропилена. Этот материал обладает экологичностью и высокой прочностью. Основными преимуществами пластиковых воздуховодов системы вентиляции являются длительный срок эксплуатации, лёгкость как монтажа, так и ремонта, герметичность, износоустойчивость, высокие антикоррозионные свойства, небольшой вес и такая же стоимость. Недостатки – низкий уровень стойкости к воздействию высоких температур и механических ударных нагрузок;
• гибкие воздуховоды из алюминиево-полимерного гофрированного листа, армированного стальной проволокой, или из полимерных материалов. Характеризуются значительным аэродинамическим сопротивлением движению воздушной массы и, если взять для сравнения обычную гладкую трубу, повышенной шумностью при эксплуатации.

В промышленных условиях и там, где необходимы большие объемы воздуха с высокой скоростью перемещения, используют металлические воздуховоды

Форма внутреннего сечения канала.

• круглые. Получили наиболее широкое распространение из-за удобства и практичности в производстве и монтаже. Кроме того, математические расчёты и экспериментальные данные подтверждают тот факт, что вентиляция, если воздуховоды круглые, осуществляется намного эффективней.  Причина данного явления кроется в том,  что такое сечение характеризуется наименьшим аэродинамическим сопротивлением воздушному потоку. Стыковка труб с фасонными частями выполняется с помощью внешних муфт или ниппельных соединений обеспечивающих высокую герметичность каналов.
• прямоугольные. Способны удобно и гармонично вписаться в интерьер помещения практически любого стиля, особенно там, где высота потолков небольшая. Однако по сравнению с предыдущим вариантом воздуховодов, они более трудоёмки в производстве и при монтаже, а также обладают худшими аэродинамическими характеристиками. Соединяются трубы между собой и с фасонными элементами с помощью шинореек, монтажных уголков, защёлок и фланцев.

Производители предлагают широкий ассортимент подобной продукции. В целом же, цена вентиляционных воздуховодов зависит от габаритных размеров и материала изготовления.

Термины заземляющей системы

Прежде чем переходить к рассмотрению правил монтажа заземления, необходимо обозначить термины, которыми пользуются специалисты, проводя данный тип работ.

• Во-первых, что такое заземляющее устройство? Это конструкция, состоящая из заземлителя и заземляющих проводников.
• Во-вторых, что такое заземлитель? Это проводник из металла, который непосредственно соединяется с землей.
• В-третьих, что такое заземляющие проводники? Это система металлических проводников, которые соединяют заземлитель с электрическим оборудованием.

Обратите внимание, что заземление электроустановки искусственным способом называется преднамеренным. Есть такое понятие, как сопротивление заземляющего устройства

Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников. Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току.

Схемы заземления частных домов своими руками: 380 В и 220 В

Монтаж заземляющего контура внутри жилых помещений

Монтаж заземляющего контура внутри жилых помещений является важным этапом при проведении электромонтажных работ. Заземление представляет собой систему проводников, предназначенных для отвода токов короткого замыкания и переноса их в землю. Внутренний контур заземления применяется, когда нет возможности монтажа наружного заземляющего устройства или когда требуется дополнительная защита от электроскачков внутри помещения.

Согласно строительным нормам, монтаж заземляющего контура внутри помещений должен выполняться в соответствии с определенными требованиями:

• Выбор проводников: для монтажа заземляющего контура допускается использование проводников сечением не менее, чем указано в технических регламентах или согласно проводниковедческому расчету. Проводники должны быть сделаны из материалов, обеспечивающих низкое сопротивление заземления.
• Защита проводников: проводники заземляющего контура должны быть защищены от внешних воздействий и механических повреждений. Рекомендуется прокладывать проводники в особо защищенных трубах или каналах.
• Монтаж: проводники заземляющего контура должны быть надежно закреплены на стенах, потолке или полу помещения. Они должны пролегать вокруг всей площади помещения и обеспечивать равномерное распределение токов. Проводники должны соединяться между собой и с клеммами заземления электроустановки.

При монтаже заземляющего контура внутри жилых помещений также необходимо учитывать особенности каждого помещения и требования электробезопасности. Если в помещении есть особо важные функциональные устройства, такие как компьютеры или электронное оборудование, рекомендуется предусмотреть дополнительные меры по защите от статического электричества, например, использование защитных экранов или дополнительных заземляющих проводников.

Монтаж заземляющего контура внутри жилых помещений должен проводиться специалистами с учетом требований безопасности и электротехнических норм. Правильный монтаж заземляющего контура обеспечит надежное заземление электроустановок и защитит жильцов от опасных электрических явлений.
