Размещение заземляющих конструкций
Исходя из регламентирующих материалов ПУЭ (шестое и седьмое издание); ГОСТ Р 51853-2001 (Заземления переносные для электроустановок), а также аналогичной профильной документации, можно выделить несколько правил размещения таких заземляющих устройств. Основные требования:

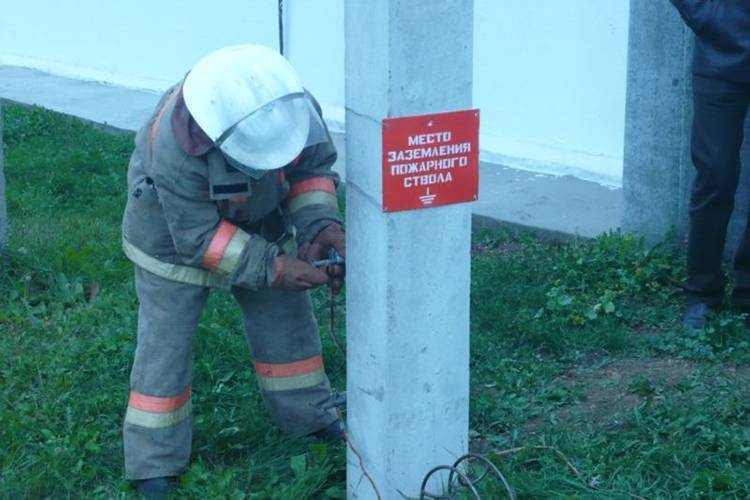

- На местах монтажа заземления для подстанций, а также мест расположения заземления пожарных машин, необходимо наличие соответствующих знаков.
- Все места, на которых размещены пожарные автомобили и располагаются ствольщики (пожарные, которые держат стволы), должны быть оборудованы заземлителями. Чаще всего заземлители располагаются: возле входных дверей электрических распредустановок; вблизи кабельных сооружений; возле гидрантов или у входа в само здание.
В комплектации пожарных машин переносное заземление не предусмотрено как обязательный структурный элемент безопасности. Упоминание о заземляющем устройстве переносного типа оговорено в перечне профильных требований по эксплуатации пожарной машины. Этими правилами утверждено, что обустройство места для крепления такого типа заземляющего устройства — обязательно. Место электрически должно быть связано со всеми основными металлическими составляющими машины (надстройка, шасси и т.п.).
Источник статьи: http://220.guru/electroprovodka/zazemlenie-molniezashhita/ustrojstvo-zazemleniya-pozharnyx-mashin.html
- Свежие записи
- Где находится датчик давления масла ЯМЗ 7511?
- Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
- Приора: последствия поломки датчика коленвала
- Что произойдет, если отключить датчик массового расхода воздуха?
- Что произойдет, если не заменить датчик кислорода?
- Правообладателям
- Политика конфиденциальности
1.7.126
Наименьшие площади поперечного сечения защитных
проводников должны соответствовать табл.1.7.5.
Таблица 1.7.5 Наименьшие сечения защитных проводников
Сечение | Наименьшее сечение защитных проводников, мм |
16 | S |
1635 | 16 |
35 | S/2 |
Площади сечений приведены для случая, когда защитные
проводники изготовлены из того же материала, что и фазные проводники. Сечения
защитных проводников из других материалов должны быть эквивалентны по
проводимости приведенным.
Допускается, при необходимости, принимать сечение защитного
проводника менее требуемых, если оно рассчитано по формуле (только для времени
отключения 5
с):
,
где S – площадь поперечного сечения защитного
проводника, мм;
– ток короткого замыкания, обеспечивающий время отключения
поврежденной цепи защитным аппаратом в соответствии с табл.1.7.1 и 1.7.2 или за
время не более 5 с в соответствии с 1.7.79, А;
– время срабатывания защитного аппарата, с;
– коэффициент, значение которого зависит от материала
защитного проводника, его изоляции, начальной и конечной температур. Значение для защитных проводников
в различных условиях приведены в табл.1.7.6-1.7.9.
Применение пожарных стволов
Пожарные стволы входят в обязательный комплект пожарных автомобилей, мотопомп и внутренних пожарных кранов (ПК) в жилых и производственных зданиях. Ручные пожарные стволы и лафетные переносные пожарные стволы крепятся на окончании рукавной пожарной напорной линии, а стационарные лафетные пожарные стволы устанавливаются на опоре и подсоединяются непосредственно к пожарному крану или насосам на пожарной машине. Пожарные стволы в зависимости от вида пожарного ствола и типа насадок, могут формировать компактную сплошную струю и распыленную струю.
Пожарные стволы, которые формируют компактную сплошную струю воды и различных огнетушащих веществ, применяются для тушения пожара на дальнем расстоянии и для тушения пожара в труднодоступных местах. Пожарные стволы, которые формируют распыленную струю воды и различных огнетушащих веществ, применяются для тушения пожара на близком расстоянии и для тушения пожара на больших площадях, а так же в качестве водяной завесы для защиты людей от огня.
Так же при выборе пожарных стволов необходимо учитывать основные технические характеристики пожарного ствола, такие как рабочее давление, расход воды, дальность подачи распыленной струи , дальность подачи компактной струи и диаметр выходного отверстия насадка. Специалисты нашей компании помогут выбрать наиболее подходящий вид и тип пожарных стволов для вашего объекта.
Размещение заземления
Правила размещения заземляющих устройств определены ПУЭ, ГОСТом Р 51853-2001 и профильной документацией к конкретному оборудованию. В них выделяют два важных пункта:
- В местах заземления пожарных машин на подстанциях устанавливаются специальные знаки.
- Все места, предусмотренные для размещения ПА и ствольщиков, обязательно должны иметь заземлители. Их располагают возле входных дверей электрических распределительных установок, возле кабельных сооружений, возле гидрантов и непосредственно у входа в здание.
В обязательную комплектацию пожарного автомобиля переносное заземление не входит. Необходимое количество проводников определяется на каждом объекте с указанием места их хранения. Для отработки навыков использования оборудования устраивают площадки-тренажеры.
Источник статьи: http://www.pozhmashina.ru/articles/articles-pozharnaya-bezopasnost/zazemlenie-pozharnyh-mashin.html
Для воздушных линий электропередач
Относительно заземлений переносных для воздушных линий (ВЛ) нужно отметить следующее. Они состоят из специальных заземлителей и так называемых «спусков», соединяющих их с элементами временно обустраиваемого защитного контура. Функцию таких спусков для ж/б опор ЛЭП с рабочими напряжениями 6-10 кВ выполняют элементы напряженной арматуры стоек, которые напрямую соединены с заземлителем. В ситуациях, когда опоры закреплены фиксирующими оттяжками – их также допускается использовать в качестве заземляющих проводников (в дополнение к уже имеющимся отводам).
Известные виды переносных заземлений обеспечивают надежную защиту работающего на ЛЭП оперативного персонала. Однако это не означает отказ от принятия дополнительных защитных мер, которые предусматриваются положениями действующих нормативов (ПУЭ, в частности).
Заземление линий электропередач на столбах
Для повышения безопасности обслуживающего персонала при работе на опорах ВВ электропередач, а также с целью защиты установленной на столбах аппаратуры применяется специальный вид заземлений переносных для воздушных линий. Их конструкция выбирается в соответствии с требованиями ПУЭ, в которых величина переходного сопротивления заземленных элементов строго нормируется. На воздушных линиях электропередач с соединенной с землей нейтральной жилой и рабочими напряжениями более 0,4 кВ на железобетонных опорах также заземляется их арматура (включая крюки и штыри, удерживающие провода). Суммарное сопротивление временного заземляющего устройства в этом случае не должно быть более 50-ти Ом.
Установка переносного заземления на воздушной линии
При обустройстве заземлений переносных для воздушных линий с деревянными опорами для получения надежного контакта, как правило, используется болтовое соединение. При заземлении металлических и железобетонных опор указанное соединение допускается делать как на сварку, так и с использованием болтовых стяжек.
Применение переносных заземлений на высоковольтных линиях передач на 10 кВ (6кВ) считается обязательным. При этом временному заземлению подлежат:
- Входящие в конструкцию металлические и железобетонные опоры.
- Деревянные опорные столбы, на которых устанавливаются устройства защиты от грозы и молний.
- Силовые или местные измерительные трансформаторы.
Также не следует забывать о заземлении аварийных разъединителей, высоковольтных предохранителей или других элементов защиты используемой аппаратуры.
Конструктивные особенности и технические характеристики
По своему устройству самое простое заземляющее оборудование представляет собой часть медного провода в полиуретановой оболочке, которая не ограничивает гибкость, выдерживает большой перепад температур от -50 до +60°С и защищает медь от окисления. Концы провода должны быть обязательно опрессованы, и уже к ним при помощи болтов крепятся металлические струбцины. Одну из них подсоединяют к автомобилю, а вторую – к заземлителю. Струбцины обязательно покрывают антикоррозийным составом с высокой проводимостью.
Место заземления пожарных машин на промышленных объектах обязательно отмечено специальным знаком. На практике заземлителем может быть любая металлическая деталь, уходящая в землю: пожарный гидрант, трубы колодцев, скважин, шурфов, опоры ЛЭП.
Если проводится заземление стволов, то на одном конце провода чаще всего вместо струбцины крепится кольцо. Если его нет, то провод можно крепить непосредственно к пожарному оборудованию.
Если необходимо заземлять стволы и насосы, используемые в ручном режиме, то всегда применяют отдельные устройства.
1.7.120
Если здание имеет несколько обособленных вводов,
главная заземляющая шина должна быть выполнена для каждого вводного устройства.
При наличии встроенных трансформаторных подстанций главная заземляющая шина
должна устанавливаться возле каждой из них. Эти шины должны соединяться
проводником уравнивания потенциалов, сечение которого должно быть не менее
половины сечения PE (PEN)-проводника той линии
среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее
сечение. Для соединения нескольких главных заземляющих шин могут использоваться
сторонние проводящие части, если они соответствуют требованиям 1.7.122 к
непрерывности и проводимости электрической цепи.
Размещение заземления
Правила размещения заземляющих устройств определены ПУЭ, ГОСТом Р 51853-2001 и профильной документацией к конкретному оборудованию. В них выделяют два важных пункта:
- В местах заземления пожарных машин на подстанциях устанавливаются специальные знаки.
- Все места, предусмотренные для размещения ПА и ствольщиков, обязательно должны иметь заземлители. Их располагают возле входных дверей электрических распределительных установок, возле кабельных сооружений, возле гидрантов и непосредственно у входа в здание.
В обязательную комплектацию пожарного автомобиля переносное заземление не входит. Необходимое количество проводников определяется на каждом объекте с указанием места их хранения. Для отработки навыков использования оборудования устраивают площадки-тренажеры.

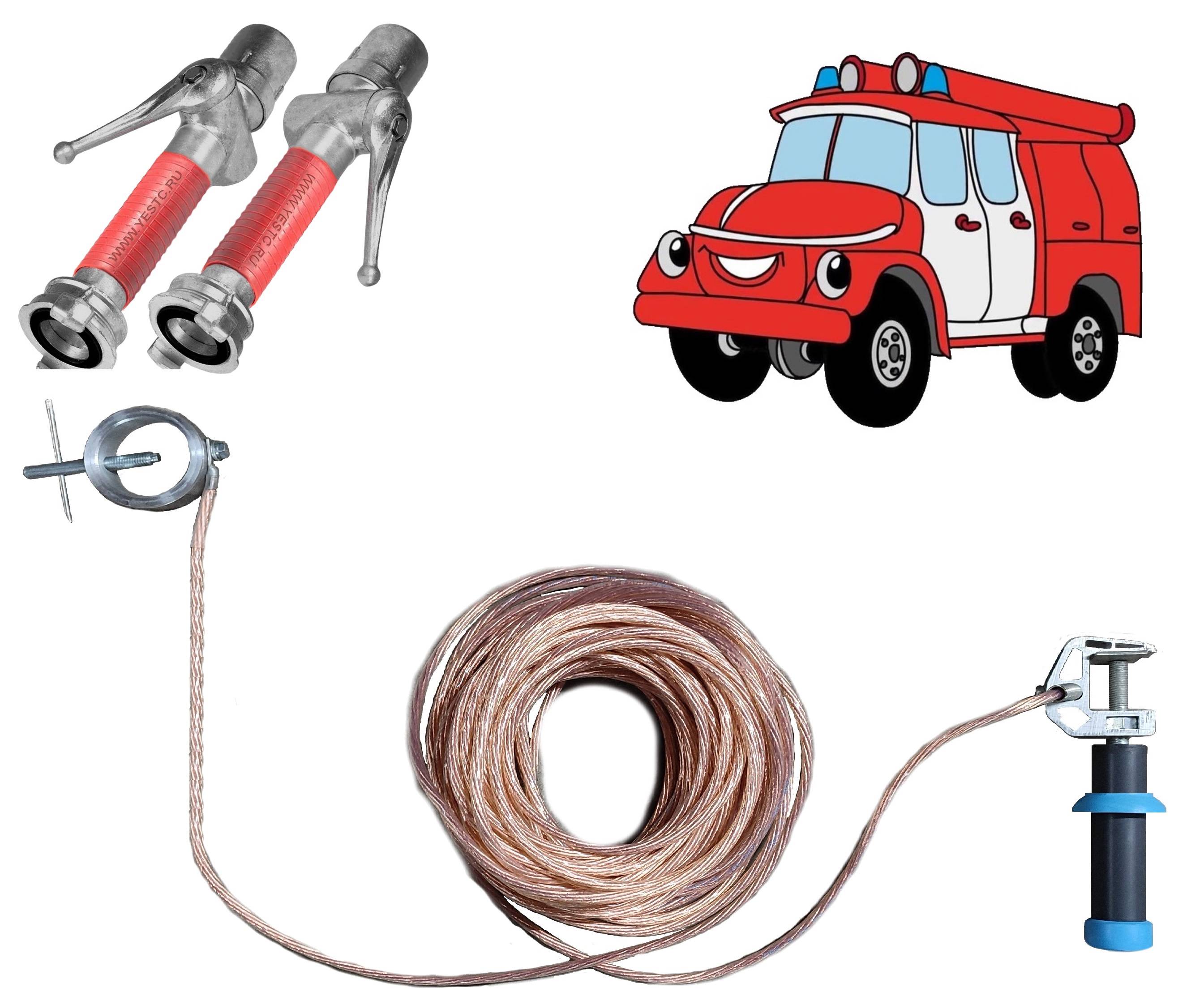

Переносное заземление: технические характеристики
