Устройство, принцип работы и схемы защитного заземления

3.2.3. Защитное заземление зданий

В качестве защитных заземляющих проводников используют естественные и искусственные заземлители []. К естественным заземлителям относятся, например, стальные и железобетонные каркасы производственных зданий; металлические конструкции производственного назначения; стальные трубы электропроводок; алюминиевые оболочки кабелей; металлические стационарные открыто проложенные трубопроводы всех назначений, за исключением трубопроводов горючих и взрывоопасных веществ, канализации и центрального отопления  . Если их проводимость удовлетворяет требованиям к заземлению, то дополнительные проводники для заземления не используются. Возможность использования железобетонного фундамента здания объясняется тем, что удельное сопротивление влажного бетона примерно равно удельному сопротивлению земли (150…300 ) [].

Искусственные (специально изготовленные) заземлители используют, когда сопротивление заземления превышает установленные ПУЭ нормы. Конструктивно они представляют собой трубы, уголки, пруты, помещенные в землю вертикально на глубину 3 м или горизонтально на глубину не менее 50…70 см. Для улучшения равномерности распределения потенциала земли (для уменьшения “напряжения шага”) используют несколько заземлителей, соединяя их стальной полосой. На электрических подстанциях используют сетку заземлителей. При соединении заземлителей между собой не рекомендуется образовывать замкнутый контур большой площади [], поскольку он является “антенной”, в которой может циркулировать большой ток во время разрядов молнии. Лучшие результаты получаются при соединении заземлителей в форме сетки, когда площадь каждого контура сетки много меньше общей площади, охватываемой заземлителями. Различные конструкции заземляющих устройств приведены в книге [].

Несмотря на рекомендации многих авторов избегать контуров при выполнении разводки шин заземления по зданию , на практике, например, при использовании естественных заземлителей, избежать этого часто не удается. Железобетонные конструкции промышленных зданий содержат металлические арматурные прутья, которые соединяются между собой сваркой. Таким образом, система заземления здания представляет собой металлическую клетку, нижняя часть которой электрически соединена с грунтом. Монтажная организация обеспечивает надежный контакт между собой всех металлических конструкций здания и оформляет акты на скрытые работы. Заземляющий контакт для подключения оборудования при этом представляет собой болт заземления, приваренный к металлической закладной конструкции элемента колонны или фундамента здания [].

При монтаже систем заземления нужно избегать зазоров в контурах, на которых может наводиться э.д.с. магнитным полем молнии, чтобы исключить появление искры и возможного возгорания горючих веществ в здании.

В зданиях для размещения оборудования систем связи систему проводников заземления выполняют в виде сетки []. Сетка выполняет одновременно функции заземления и электромагнитного экрана здания. На электростанциях в помещении с промышленной автоматикой стены и потолок экранируют стальными плитами [], окна и отверстия для кондиционирования закрывают медной сеткой, пол выполняют из электропроводного пластика.

Необходимо обратить внимание на качество контактов в цепи заземления. В статье [] приводится пример, когда плохо затянутый болт в цепи заземления приводил к сбоям системы автоматики, причину которого искали несколько лет

При конструировании заземления нельзя использовать контакты разнородных металлов, чтобы не образовывались гальванические пары, являющиеся местами быстрой коррозии. Медь со сталью можно соединять только через буферные металлы: нержавеющую сталь или бронзу, без оцинкованного крепежа.

При монтаже системы автоматики в уже построенном здании система заземляющих проводников, как правило, уже смонтирована и шина защитного заземления разведена по зданию.

Как сделать модульно штыревое заземление

Каким образом производится весь монтаж? Во-первых, необходимо выкопать небольшой приямок глубиной 0,5м.

Далее накручиваете стартовый наконечник на первый стержень.

После чего, руками пробуем его забить в землю. Для облегчения вхождения в грунт подливайте водички.

При достаточно мягком грунте, поступательными движениями и ударами небольшого молотка, иногда получается целиком загнать первый штырь.

Почему это лучше попробовать сначала сделать вручную? При забивании первого или второго электрода, в этих верхних слоях зачастую попадаются камни. В случае ручной работы, электрод после этого легко вытаскивается наружу и переставляется на новое место.

А вот если вы с самого начала работали перфоратором, то плотность вхождения его в грунт будет таковой, что без раскопки еще на 1м его и вытащить то не получится.

После погружения первого заземлителя накручиваете муфту и вставляете второй прут.

Не забывайте про смазку. Она улучшает токопроводящие свойства и защищает резьбу от коррозии.

Также следите за тем, чтобы приямок постоянно был в воде. Это существенно улучшает вхождение электродов в грунт.

При этом обратите внимание на важный момент! Некоторые недобросовестные электрики таким дешевых способом пытаются обмануть заказчиков. Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер

Показатели с таким грунтом первоначально могут быть в идеале

Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер. Показатели с таким грунтом первоначально могут быть в идеале.

А вот через несколько дней после просыхания почвы, все резко меняется. Только вы об этом даже не узнаете.

Без специальных измерительных приборов невозможно понять, насколько надежно и качественно сделан контур заземления. Можете только перекреститься и уверовать.

Второй и последующие электроды загоняете в землю ударным перфоратором большой мощности, или отбойным молотком.

Производители заземлений рекомендуют для этого дела инструменты с ударом от 20 Джоулей и выше.

То есть, лучше, чтобы это был не дорогой перфоратор Хилти, а дешевый ноу нэйм китайский отбойник.

Кстати, есть комплекты заземлений, которые забиваются без отбойного молотка, а обычной кувалдой весом более 10кг.

Для этого понадобится специальный нагель, по которому и будут наноситься удары.

Здесь самое главное не сила удара и размер замаха, иначе быстро разобьете посадочное отверстие, а равномерность и поступательность движений.

При работе перфом следите за кривизной направляющей. Из-за сильного изгиба и вибраций, ударная головка нередко ломается!

После углубления очередного штыря делается замер. Там, где преобладает чернозем и суглинок с глиной, показатели всего с одного заземлителя уже могут достигать минимально требуемых 30 Ом. При погружении второго на глубину 3м, вполне реально приблизиться до 10 Ом.

А вот там, где песок, электроды один за одним будут просто улетать вниз, при этом не давая желаемого результата.

Здесь действует правило – чем тяжелее идет штырь, тем лучше будет сопротивление.

Но это конечно не относится к скальному грунту.

Если загнали почти все штыри из комплекта, а последний зашел наполовину и встал как мертвый, срезайте его болгаркой возле земли, оставив место под сжим.

При плохих результатах сопротивления, придётся отступить расстояние равное глубине уже забитых заземлителей и делать на новом месте второе. После чего соединять два контура горизонтальной шиной.

Заземление и закон Ома

Электричество (электрический ток) — это направленное движение электрически заряженных частиц. Для электричества нужен источник питания и замкнутая цепь. В нашем случае будем рассматривать распределительный трансформатор. Он дает проводам напряжение. Напряжение — это разность электрических потенциалов. Разность потенциалов может быть как минимум между двумя точками. И в бытовой электрической сети разность потенциалов между фазой и нейтралью (нулевой рабочий проводник) 220 Вольт. Фаза имеет потенциал 220 В, а нулевой провод имеет потенциал 0 относительно источника питания и фазного провода.

Итак, мы выделили напряжение, фазный и нулевой проводник. С этими понятиями наверно знаком каждый. Нам осталось только рассмотреть сопротивление и силу тока. Сила тока — это величина, равная отношению количества заряда, проходящего через поперечное сечение проводника, к времени его прохождения. Измеряется в Амперах. Вспомним закон Ома:

	Сила тока в участке цепи прямо пропорционально напряжению на концах этого участка и обратно пропорционально сопротивлению этого участка.
I = U / R, где I — сила тока; U — напряжение; R — сопротивление.

Основная система уравнивания потенциалов

Под основной системой уравнивания потенциалов понимается создание эквипотенциальной зоны в пределах электрооборудования. Цель создания – обеспечить безопасность человека и оборудования в экстренных ситуациях: срабатывание системы защиты от молний, занос потенциала, коротком замыкании.

В электрооборудовании до 1 кВ основная система уравнивания потенциалов соединяет перечисленные проводники:

• нулевой защитный РЕ- или РЕN-проводник питающей линии в системе TN;
• заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и TT;
• заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание;
• металлические конструкции здания: трубы коммуникаций, части каркаса здания и централизованных систем вентиляции и кондиционирования;
• заземляющее устройство системы молниезащиты 2-й и 3-й категории;
• заземляющий проводник функционального, действующего, заземления при его наличии и отсутствии ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;
• металлические оболочки телекоммуникационных кабелей.

По Правилам устройства электроустановок (п. 1.7.82) все указанные составляющие должны присоединяться к главной заземляющей шине при помощи проводников системы уравнивания потенциалов – это и является соединением с основной системой уравнивания потенциалов.

На рисунке указан специализированный искровой разрядник с малым напряжением срабатывания для систем уравнивания потенциалов.

Элемент, который не соединен с главной заземляющей шиной, является очень грубым нарушением целостности основной системы уравнивания потенциалов. Появление разности потенциалов, которое может привести к возникновению искры, – непосредственная угроза жизни человека и безопасности объекта.

Обоснование проектных решений

Чтобы не возникало сложностей с согласованием и сдачей проекта, нужно быть внимательным при получении ТЗ на проектирование. Если на проектируемом объекте применяется чувствительное к воздействию помех оборудование, то нужно сразу же запросить у заказчика или у производителя паспорта на данное оборудование, где должна быть обоснована необходимость устройства независимого заземлителя и указано требуемое сопротивление функционального заземления. Паспорта (сертификаты) на применяемое оборудование прилагаются к проекту и служат обоснованием проектных решений на всех этапах согласования проекта.

Независимое функциональное заземление выполняется по схеме на рис. 4.

Если независимый функциональный заземлитель производителем оборудования не предусматривается, то в этом случае функциональное заземление должно быть выполнено по одной из схем (рис. 2, 3) с учетом требований к электромагнитной совместимости. Изолированная шина функционального заземления в этом случае может быть установлена в отдельном ящике заземления, исключающем одновременное прикосновение к частям, которые могут оказаться под опасной разностью потенциалов при повреждении изоляции.

Пример такого ящика функционального заземления показан на рис. 6.

Классификация заземляющих устройств

Заземляющие устройства играют важную роль в обеспечении электробезопасности объектов. Для правильной реализации защитного заземления необходимо учитывать такие параметры, как значение сопротивления заземления, область применения и требования безопасности.

Основные классификации заземляющих устройств:

1. Заземлители по способу реализации:
   • Естественные заземлители – это элементы, которые уже существуют в окружающей среде и могут быть использованы для создания защитного заземления. К ним относятся стальные арматурные конструкции, водопроводные трубы и другие металлические элементы.
   • Искусственные заземлители – это специально созданные элементы, предназначенные для обеспечения необходимого уровня защиты. Они могут быть выполнены в виде металлических электродов, заземлительных колодцев или заземляющих шин.
2. Заземлители по назначению:
   • Защитные заземлители – используются для обеспечения безопасности пользователя при возникновении токов замыкания или при возникновении повышенного напряжения на электроустановке. Они предотвращают поражение электрическим током и обеспечивают уход тока замыкания в землю.
   • Технологические заземлители – применяются для обеспечения безопасности при выполнении технологических операций, связанных с наличием электрического тока. Они предотвращают возникновение статического электричества и заземляют оборудование для устранения статических разрядов.
3. Заземлители по системе расчета:
   • Расчетные заземлители – определяются на основе точных расчетов с учетом параметров электрической сети и требований безопасности. Расчетом добиваются необходимого значения сопротивления заземления.
   • Нерасчетные заземлители – их параметры определяются на основе опыта и рекомендаций безопасности. Они не требуют точного расчета и применяются в случаях, когда нет возможности провести точный расчет или когда требования безопасности не являются критическими.

Классификация заземляющих устройств позволяет определить оптимальное заземляющее устройство для конкретного объекта с учетом его особенностей и требований безопасности.

Устройство заземления

Схемы контура заземления

Домашний контур заземления является устройством с внутренней и наружной подсистемами. Две из его трасс соединяются в распредщитке, остальная часть находится на улице. Она представляет собой электроды, скрепленные пластинами из металла и вкопанные в грунт. На главный щиток от конструкции протягивается металлическая шина. Устройство работает по принципу отвода электротока в локальный грунт при касании человека к технике.

Из чего делать заземление

Металлический уголок для заземления

Своими руками можно выполнить заземление из металлических прутов 16 мм в диаметре. Один конец элемента затачивают до острого состояния, а на второй прикрепляют сваркой плоскую площадку.

Также используют металлический уголок с выступами в виде полочек длиной 50 мм, которые быстро забиваются кувалдой в мягкую почву.

Трубы со сплющенным или заваренным в конус краем также подойдут для обустройства защиты. Понадобится проделать отверстия с отступом 50 см от края, чтобы система функционировала в условиях пересохшего грунта. Для восстановления работы в элементы заливают раствор соли с водой. Недостаток технологии – необходимость выкапывания или бурения скважины.

Модульно-штыревое заземление

Конструкция представляет собой стальные штыри длиной 1,5 м с медным покрытием. Готовый комплект модульно-штыревого заземления для дома и дачи соединяется муфтами. Вертикальные и горизонтальные элементы скрепляются латунным зажимом.

Сборка и монтаж осуществляются последовательно:

1. Штырь обрабатывается антикоррозийным средством.
2. На верхнюю часть устанавливается насадка-наконечник для удобства работы с вибромолотком.
3. На второй конец прута надевается заостренный наконечник и покрывается антикоррозийным средством.
4. Наверх штыря надевается плоская площадка.
5. Выкапывается углубление в грунте.
6. Набор для заземления в сборке помещается в яму и ввинчивается на максимальную глубину.
7. Вибромолотом конструкцию погружают в почву, оставляя 20 см для присоединения другого стержня.

Готовый модульный прибор занимает небольшую территорию, не требует проведения сварочных работ. Все части конструкции изготавливаются заводским способом, поэтому собираются без усилий.

Контур из черного металла

Заземляющим электродом являются любые стержни из черного металлопроката – стальные уголки, трубы, гладкая арматура, двутавры. Оптимальное сечение металла для эксплуатации на протяжении 20-30 лет – не меньше 1,5 см2.

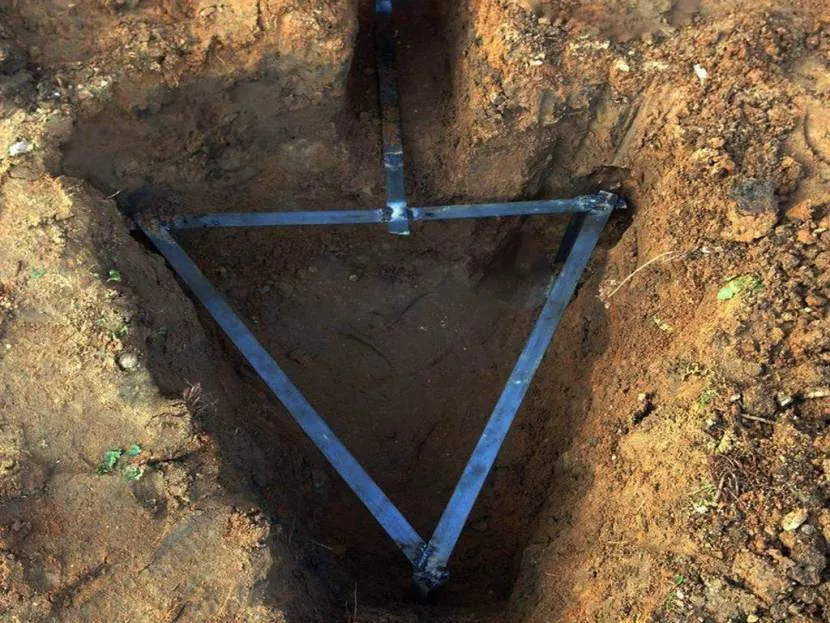

Популярный вариант, по которому может делаться защитный контур – в виде треугольника, где электроды являются вершинами. Штыри соединяются полосами из металла, аналогичный элемент протягивается на распределительный щит. В зависимости от сопротивления почвы стержни устанавливаются на расстоянии 1,2 – 3 м.

Глубина забивания штырей

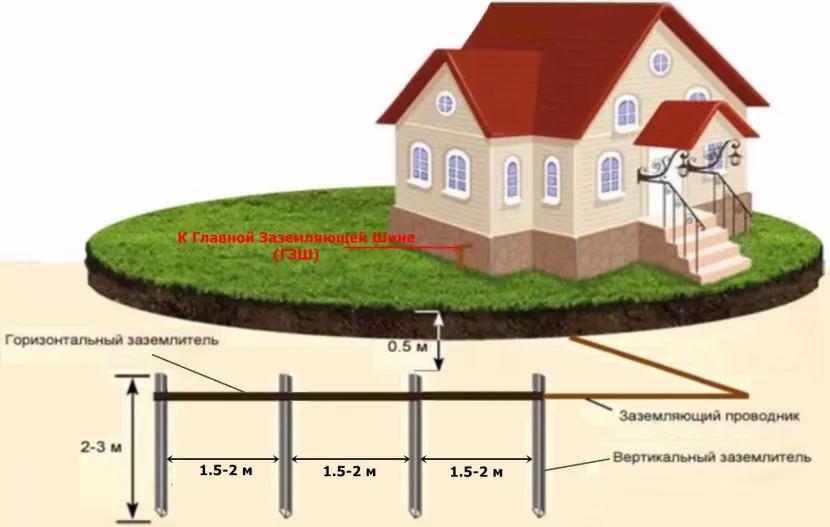

Схема контура заземления

Допускается забивание металлических стержней на глубину:

• от 80 до 100 см, но не менее 60 см ниже уровня промерзания почвы;
• от 100 до 200 см при наличии пластичных, подвижных грунтов на участке;
• с выступом на 1/3 во влажных почвах.

Чего делать нельзя

Неправильное соединение заземляющего провода

Чтобы безопасно заземлять участок и дом, стоит обращать внимание на запреты ПУЭ. Согласно документу нельзя:

• применять металл с корродированием – существуют риски коротких замыканий;
• использовать арматуру в качестве заземлителя и проводника – ток разрушает каленый слой и прут быстро ржавеет;
• прокладывать контур на расстоянии от жилого здания не более 1 м – система будет неэффективной;
• использовать в качестве контура трубы отопления или подачи воды – система не будет целостной;
• объединять РЕ-проводник с рабочим нулем за участком разделения – защитный автомат начнет срабатывать постоянно;
• ставить перемычку на ноль и РЕ-проводник розетки – при разрыве нуля на корпус бытовой техники будет подаваться фаза.

Подробные рекомендации указаны в Правилах устройства электроустановок.

Молниезащита или особенности монтажа заземления

В отличие от искусственного электричества заземление при молниезащите имеет совершенно другие особенности. Однако, можно выделить и одно общее сходство среди всех , и это—использованные материалы и детали.

Устройство контура заземления

Конструкция защитного заземления может состоять из разного вида металлических деталей, однако, к ним есть отдельное требование такое же важное, как и нормативы относительно правил установки. Например, очень важно, чтобы элементы заземления были использованы нужного размера, как указывается в нормах и ПУЭ, прутья должны иметь гладкую структуру с диаметром не менее 5 мм. Сам металл и основа сооружения должны быть устойчивыми к воздействиям окружающей среды, то есть лучше, если электродами будут стальные элементы ведь от этого зависит долговечность защитного заземления

Известно, что сталь практически не поддается коррозии и отлично проводит электрический ток к грунту. При установке контура, следует использовать метод кольцевого, фундаментального или глубинного монтажа

Сам металл и основа сооружения должны быть устойчивыми к воздействиям окружающей среды, то есть лучше, если электродами будут стальные элементы ведь от этого зависит долговечность защитного заземления. Известно, что сталь практически не поддается коррозии и отлично проводит электрический ток к грунту. При установке контура, следует использовать метод кольцевого, фундаментального или глубинного монтажа.

Кольцевой способ представляет собой крепление металла в виде замкнутого кольца, которое обустраивается вокруг всего здания, подвергающегося заземлению.
Фундаментальный тип используется еще в начале строительства, поэтому планировку подобного заземления продумывают заранее

Важно чтобы в дальнейшем из постройки выступали элементы, предназначенные для крепления к ним токоотводящих металлических проводников.
Глубинный метод не предусматривает строгих параметров при установке, однако приходиться руководствоваться типом почвы и ее структурой, отсюда и высчитывать оптимальную глубину залегания электродов. Доступность и простота монтажа—это большой плюс подобного способа.

Линейные размеры при монтаже системы заземления

В нашей статье мы подробно разобрали для каких целей применяется защитное заземление и что из себя представляет назначение защитного заземления, следовательно, в заключение нужно выделить, что без подобного устройства в современных условиях нельзя обойтись.

Отличие рабочего заземления от защитного

Рабочее и защитное заземление по правилам техники безопасности не должно совмещаться водной схеме. При атмосферных разрядах электрические приборы могут повредиться, при этом защитное заземление не сработает.

В схеме функционального (рабочего) заземления все токонесущие конструкции соединяются с электродами, установленными в грунте. Для корректной работы рабочего заземления используются также предохранители, которые принимают напряжение на себя и выходят из строя.

Рабочее заземление оборудуется в том случае, если к приборам прилагается указание производителя и требования, которые защищают данное устройство.

К защитному заземляющему устройству предъявляется больше требований, так как оно имеет более важные задачи: сохранение жизни людей.

Назначение рабочего заземляющего устройства
Назначение защитного заземления
Большая мощность приборов
Трехфазные приборы мощностью менее 1 кВт
Электронное чувствительное оборудование
Одно- и двухфазные устройства, не имеющие контакта с грунтом
Медицинские приборы
Техника мощностью более 1 кВт
Электронная техника, которая является носителем важной информации
В схемах с предохранителями и нулевым защитным проводником

Заземление – что это такое, зачем нужно, как работает

Специальное подключение участка электроцепи к особо обустроенному контуру с целью отвода электротока при пробое на корпус фазы называется заземлением. Подразделяется оно на естественное и искусственное.

Естественное отведение тока возникает при соприкосновении токопроводящих частей установок с конструкциями, контактирующими с грунтом. Например, к ним относятся столбы, фундамент, опоры. Однако специально применять их с рассматриваемой целью запрещено. Так как невозможно гарантировать стабильный уровень заземляющих характеристик, в частности, нужного сопротивления.

Искусственное заземление основывается на целенаправленно обустраиваемом в грунте металлическом контуре. Надежность его работы обуславливается соблюдением особых требований при изготовлении – толщина конструкций, глубина залегания, расстояние между элементами. В некоторых случаях вводятся дополнительные требования, например, разъединение заземления и нуля на входе в дом в системе TN-C-S.

Для создания искусственного заземления в грунте делается специальный металлический контурИсточник vodatyt.ru

В классическом виде заземляющая конструкция состоит из следующих частей:

• Токопроводящий контур, находящийся в непосредственном контакте с грунтом.
• Проводник, соединяющий корпус прибора или щиток бытовой электросети с заземлителем.

В действительности фаза, пробивающая на токопроводящую поверхность, не устраняется полностью – происходит только снижение потенциала до безопасного значения

Ввиду этого вводится дополнительная мера предосторожности – установка специально отключающего защитного устройства УЗО

Принцип действия защитного заземления наглядно представляется в следующих возможных 4-х вариантах:

Прибор не заземлен, УЗО нет.

Это потенциально опасная версия вероятного взаимодействия человека с электрооборудованием. Если на поверхность прибора перебросится фаза, обнаружить ее никак не удастся.

Автоматики в этом случае не сработает, и потенциал не будет понижен путем ухода в землю. Поэтому при соприкосновении фаза будет проходить через тело, что чрезвычайно опасно, вплоть до летального исхода.

Отсутствие заземления может привести к удару током при пробое фазы на корпусИсточник fishkielektrika.ru

Прибор заземлен, УЗО не установлено.

Как правило, этот сценарий характерен для тех случаев, когда монтирована система заземления ТТ-типа. То есть когда электрооборудование непосредственно подключено к 3-ей заземляющей жиле, ведущей к местному контуру заземления рядом с домом.

В таком случае при соприкосновении с поверхностью прибора под напряжением тело человека все же будет подвергаться воздействию тока, но в гораздо меньшей степени. Так как большая часть потенциала уйдет по пути наименьшего сопротивления – в грунт. Однако опасность все же остается – остаток потенциала может быть достаточно большим – до 100 вольт.

Монтировано УЗО, но прибор не заземлен.

УЗО выключит автомат на конкретном участке цепи, если обнаружит ток утечки. При этом фаза может находиться на корпусе достаточно долго и никак не будет обнаружена.

В крайне негативном случае развития событий ток пройдет через тело – когда пользователь прикоснется к прибору. Однако воздействовать электричество будет не дольше 0,3 секунд – УЗО сразу выключит автомат. Поэтому человек получит только неприятные ощущения.

Наличие в электроцепи УЗО без заземления только уменьшает время, но не устраняет полностью воздействие токаИсточник stroyday.ru

Это наиболее оптимальный вариант с точки зрения безопасности. Воздействие тока на человека практически исключается, так как включается сразу несколько механизмов защиты:

1. При пробое фазы на поверхность электроустановки ток через заземляющую жилу уходит в грунт через систему ТТ-заземления.
2. УЗО определяет пробой и в течение 0,3 сек отключает данный участок сети.
3. Если ток утечки будет велик, сработает, в том числе, предохранитель на щитке.

Защитная схема уникальна тем, что даже если автомат и УЗО не сработают, большая часть потенциала все равно уйдет в землю через заземлитель.

Правильно сделанное заземление надежно защищает оборудование и жильцов домаИсточник building.su

Технические требования к устройству защитного заземления

Общие требования

Устройство защитного заземления должно соответствовать следующим техническим требованиям:

1. Заземляющий проводник должен быть выполнен из меди или алюминиевого сплава с покрытием от коррозии.
2. Площадь поперечного сечения заземляющего проводника должна быть достаточной для обеспечения требуемой низкой электрической сопротивляемости.
3. Заземляющий проводник должен быть надежно защищен от механических повреждений и коррозии.
4. Площадь контакта заземляющего проводника с землей должна быть достаточно большой для обеспечения низкого сопротивления заземления.
5. Заземляющий проводник должен быть прохожим и непрерывным от точки присоединения к системе защитного заземления до точки погружения в землю.

Требования к заземляющим устройствам

Заземляющие устройства должны удовлетворять следующим требованиям:

Требование	Описание
Требуемая низкая сопротивляемость заземления	Сопротивление заземления должно быть ниже определенного значения в соответствии с нормами и стандартами.
Надежность контакта заземляющего проводника с землей	Контакт между заземляющим проводником и землей должен быть надежным и не должен ухудшаться со временем.
Защита от коррозии	Заземляющие устройства должны быть защищены от коррозии с помощью покрытия или специальных материалов.
Защита от механических повреждений	Заземляющие устройства должны быть защищены от механических повреждений, например, устройствами защиты или установкой в специальных каналах или трассах.

Естественное заземление

Для создания заземления удобно применять металлические части строений и конструкций, контактирующие с грунтом. Это может быть арматура фундамента, подземные трубопроводы или кабельные оболочки, наземные коммуникации (рельсовые пути). Всё это можно использовать только в тех случаях, когда будут удовлетворяться все требования, предъявляемые к заземлителям. Преимуществом способа является значительная экономия средств и отсутствие необходимости в эксплуатации устройств.

Часто в качестве заземлителя используют фундаменты, но для этого должны выполняться определённые условия:

• влажность окружающего грунта не ниже 3%;
• отсутствие агрессивной среды, способствующей возникновению коррозии;
• арматура не находится под воздействием механического напряжения;
• все детали металлических конструкций составляют неразрывную электрическую цепь, для чего в места разрывов приваривают перемычки сечением не ниже 100 мм 2 ;
• наличие в бетоне закладных деталей из металла, с которыми можно соединить заземляющий проводник.

Подготовительный этап при монтаже контура

Нужно создать специальную схему перед тем, как приступать к работе. Обязательной становится подготовка материалов и инструментов. Контуры при заземлении представляют собой объединённые в единое целое системы. Основные компоненты следующие:

• Внешний.
• Внутренний.

Первый строится на основе заземлителей, которых объединяет металлическая обвязка. Вторая часть располагается внутри дома. И представляет собой разветвлённую сеть с проводами. Точка начала – розетки или бытовые приборы, сами сходящиеся с шиной заземления. Последнюю монтируют в счётчике.

Заземление в форме треугольника

Чаще всего внешнее заземление создаётся в форме треугольника. Параметры будут такими:

• 1-2 метровые стороны
• оптимальные габариты стороны – 1 метр 20 сантиметров

Но допустимо применение линейной незамкнутой формы, благодаря которой верхние концы получают последовательное соединение друг с другом.

Эта разновидность отличается большей безопасностью, меньшей требовательностью в плане выбора места установки. Но и ряд уязвимостей присутствует. У конструкции уменьшаются токопроводящие способности, как только последовательная связь между элементами нарушается. По-другому выглядят схемы расположения замкнутого типа. Серьёзными преимуществами не отличаются ни круги, ни квадраты.

Изготавливаются заземлители на основе нескольких приспособлений:

• Металлический уголок, чьё сечение — 50 на 50 миллиметров.
• Прут или трубы, диаметр которых равен не менее, чем 32 миллиметрам.
• Минимально требуемая длина изделия – два метра. Обязательному учёту подлежит глубина, где осуществляется промерзание. Длина конструкции должна превышать данный показатель, минимум на 300-400 миллиметров.
• У заземлителей верхние концы соединяются металлической полоской: длина – от 1 до 2 метров, толщина 4 миллиметра, ширина в 40 миллиметров минимум.
• Применение других металлических изделий тоже допустимо. Например, отдать предпочтение пруту, у которого есть диаметр до 40 миллиметров.
• Ещё одна металлическая конструкция нужна для обеспечения ввода в дом. Лучше, если она будет изготовлена из нержавеющей стали. Длины должно хватать, чтобы были полностью соединены контур и место ввода в дом. Не обойтись без приобретения дополнительных крепёжных элементов. Обычно их функцию отдают медному проводу, хомутам или болтам. Минимальное сечение – 4 миллиметра в квадрате.

Для выполнения дальнейших работ по заземлению готовим следующие приспособления:

• Гаечные ключи.
• Перфоратор.
• Сварочный аппарат.
• Лопата и кувалда.
• Болгарка или другой подобный инструмент помогут разрезать металл в случае необходимости.

Но при составлении предварительной схемы можно выбрать компоненты нужной длины и диаметра заранее.
