Чем отличается заземление от зануления?
Отличие заземления от зануления более чем очевидно. Если обустроено заземление, мы получаем быстрое снижение напряжения тока до безопасного минимума для человека. Напомним, что не наносит вред напряжение со значением до 50 Вольт.
Если установлено зануление, из-за пробоя тока происходит обесточивание определённого участка цепи, и переход короткого замыкания в другую часть или на корпус электроприбора. Во всяком случае есть высокий риск попадания человека под опасный разряд.

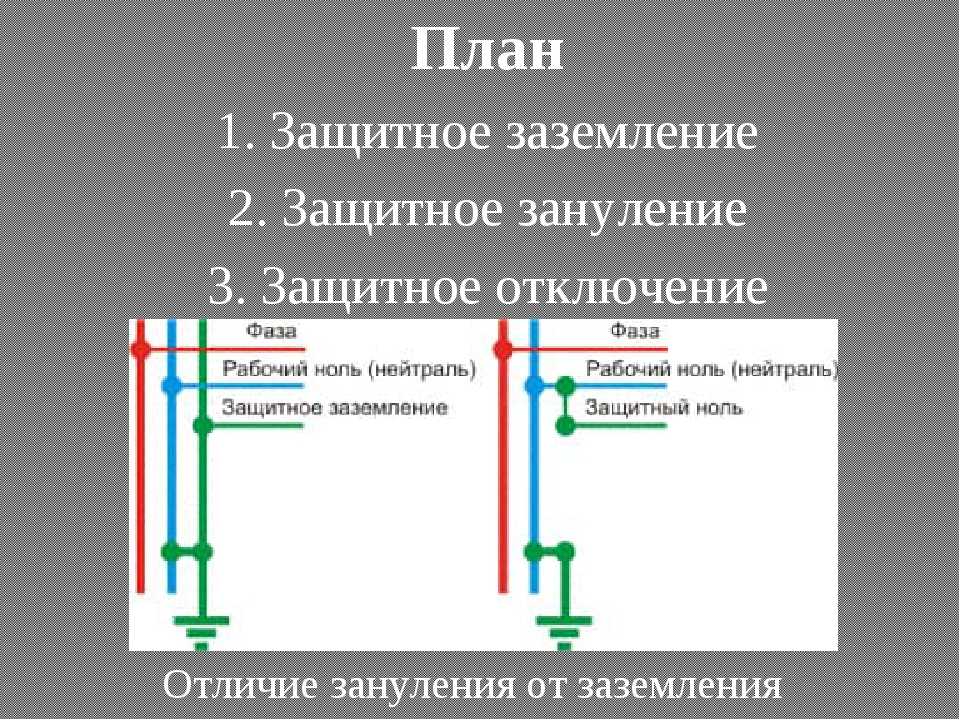

Посмотрите схему, в которой обозначено заземление и зануление.
Мы с вами разобрались, как отличить ноль от заземления, теперь ответим на ряд вопросов, которые задают начинающие электрики.
Определение понятий
Под заземлением принято понимать использование специальных конструкций, которые соединяют электропроводку дома или отдельные приборы с землёй. Благодаря наличию такой защиты прикосновение к поверхностям, которые находятся под напряжением, не приведет к летальному исходу, а удар тока будет минимальным. Изготавливается защита с электрооборудованием, имеющим изолированную нейтраль. Заземляющие устройства могут выполняться целой группой проводников, соединяющих с землей токопроводящие элементы.
Заземление электрооборудования также увеличивает аварийные токи замыкания, что необходимо в тех случаях, когда имеющаяся защита срабатывает при попадании под напряжение нетоковедущих частей. Это позволяет предупредить выход оборудования из строя при замыканиях, неквалифицированном ремонте и вмешательстве в электросети. Сегодня принято выделять несколько разновидностей заземления:
- рабочий тип обеспечивает бесперебойную работу электрооборудования в штатном и аварийном режиме;
- защитный тип обеспечивает безопасность электроустановок, предупреждая пробой на корпус и рабочую поверхность токоведущих проводов;
- грозозащитный тип отводит молнию от зданий, уводя разряд в землю, предупреждает повреждение электрооборудования и возгорание строений.
Принято также различать искусственно изготовленное и естественное заземление. Первое выполняется для защиты сооружений и электроприборов от повышенного напряжения. Такие устройства состоят из металлического стержня, провода, труб некондиционного типа и стальных уголковых приспособлений. Естественное заземление также изготовлено человеком, однако изначально оно не предназначается для защиты от повышенного напряжения. В качестве него можно рассматривать железобетонные сооружения, трубопроводы, обсадные трубы и т. д.
Зануление также обеспечивает необходимую защиту электрооборудования, предупреждая его выход из строя из-за замыканий и перенапряжения в сети. Такой вид работ отличается от заземления принципом монтажа и назначением. Зануление подразумевает подключение токопроводящих элементов к корпусу электроприбора или металлическим деталям. Для обеспечения безопасности обязательно соединение с нейтралью, которая является источником трехфазного пониженного напряжения.
Основной задачей зануления является защита электрооборудования и рабочего персонала от поражения током за счёт срабатывания автоматического коммутационного оборудования. Принцип работы такой защиты заключается в создании искусственных коротких замыканий при попадании тока на корпус техники или в случаях пробоя изоляции. Возникновение короткого замыкания приводит к срабатыванию:
- предохранителей;
- автоматических выключателей;
- специальной защиты от короткого замыкания.
Заземление отличается от зануления применением специального оборудования, которое использует нейтраль и за счёт коротких замыканий разрывает цепь, предупреждая серьёзное поражение электрическим током. Особенностью зануления является необходимость высокой мощности тока нулевого провода, за счёт которого происходит короткое замыкание. Только в этом случае можно обеспечить стопроцентную вероятность защиты от поражения электричеством при наличии проблем в электроснабжении. Если мощности нулевого провода и токов короткого замыкания недостаточно, это приводит к появлению повышенного напряжения в электрооборудовании.
Отличия заземления и зануления
Нередко пользователи задаются вопросом, а можно ли делать зануление вместо заземления, и как это отразится на безопасности потребителя. Отвечая на все подобные вопросы, следует исходить из определения, данного этому виду защиты в предыдущем разделе. Из него следует, что функционально зануление более эффективно, поскольку в короткий промежуток времени до срабатывания станционной автоматики оно выполняет ту же функцию, что и обычное ЗУ.
Заземление ПУЭ
Однако это не означает, что данный вид защиты должен применяться всегда и повсеместно. Дело в том, что у зануления имеется целый ряд недостатков, являющихся следствием особенностей его организации. Они проявляются в следующем:
Нулевой провод систем энергоснабжения имеет большую протяжённость и постоянно используется в активном режиме (как проводник, по которому протекает рабочий ток), вследствие чего со временем он может разрушиться;
Дополнительная информация. Указанное явление в технической литературе, а также в среде специалистов чаще всего упоминается как «отгорание нуля» (смотрите фото ниже).
Разрушение нуля
- В отличие от заземления, при обустройстве которого нет зависимости от фазы защищаемой линии, при занулении должны соблюдаться определенные условия подсоединения защитного проводника;
- По своим возможностям оно ограничено, поскольку может использоваться только в цепях с наглухо заземлённой нейтралью в сетях TN-C-S, TN-C, TN-S (при наличии N, PE, PEN проводников).
В линиях, где подключение организовано по схеме с изолированной нейтралью (в системах IT и ТТ), по своему назначению более подходящих для промышленных объектов, оно работать не сможет.
Также эти два вида преднамеренной защиты отличаются и по области своего применения, а именно:
- Зануление обычно применяется в многоэтажных жилых домах, где практически невозможно организовать полноценное заземление;
- Повторное заземление более часто используется на промышленных предприятиях, где согласно ТБ к безопасности персонала предъявляются повышенные требования;
- Этот же тип защиты чаще всего применяется в быту (в загородных домах, в частности), где возможностей для обустройства защитного контура имеется предостаточно (смотрите фото ниже).
Защитное заземление в частном доме
Следует добавить, что защитное заземление и зануление отличаются ещё одним важным фактором. Дело в том, что в первом случае защита распространяется только на участок электрической цепи, на котором в аварийном режиме (при пробое изоляции) за счёт стекания тока в землю понизилось рабочее напряжение. При этом вся остальная часть снабжающей электричеством системы продолжает функционировать.
В отличие от действия заземляющего эффекта, при занулении данный участок линии электропитания отключается полностью.
Так что пытаться ответить на вопрос, в чём состоит их различие, будет не совсем корректно. Гораздо правильнее говорить о том, что заземление и зануление электроустановок должны использоваться совместно. Такое комбинированное их применение обеспечит более эффективную защиту от поражения током.
Подводя итог их сравнению, отметим, что принцип зануления состоит в превращении аварийной ситуации в однофазное замыкание, приводящее к срабатыванию станционной защитной автоматики. Заземление же, с одной стороны, представляет собой снижение потенциала опасной точки (уменьшение сопротивления заземлителя), а с другой – их выравнивание.
Оно в данном случае заключается в поднятии потенциала опоры со стоящим на ней человеком до уровня напряжения на заземлённом корпусе.
Определение понятий
Под заземлением принято понимать использование специальных конструкций, которые соединяют электропроводку дома или отдельные приборы с землёй. Благодаря наличию такой защиты прикосновение к поверхностям, которые находятся под напряжением, не приведет к летальному исходу, а удар тока будет минимальным. Изготавливается защита с электрооборудованием, имеющим изолированную нейтраль. Заземляющие устройства могут выполняться целой группой проводников, соединяющих с землей токопроводящие элементы.
Заземление электрооборудования также увеличивает аварийные токи замыкания, что необходимо в тех случаях, когда имеющаяся защита срабатывает при попадании под напряжение нетоковедущих частей. Это позволяет предупредить выход оборудования из строя при замыканиях, неквалифицированном ремонте и вмешательстве в электросети. Сегодня принято выделять несколько разновидностей заземления:
- рабочий тип обеспечивает бесперебойную работу электрооборудования в штатном и аварийном режиме;
- защитный тип обеспечивает безопасность электроустановок, предупреждая пробой на корпус и рабочую поверхность токоведущих проводов;
- грозозащитный тип отводит молнию от зданий, уводя разряд в землю, предупреждает повреждение электрооборудования и возгорание строений.
Принято также различать искусственно изготовленное и естественное заземление. Первое выполняется для защиты сооружений и электроприборов от повышенного напряжения. Такие устройства состоят из металлического стержня, провода, труб некондиционного типа и стальных уголковых приспособлений. Естественное заземление также изготовлено человеком, однако изначально оно не предназначается для защиты от повышенного напряжения. В качестве него можно рассматривать железобетонные сооружения, трубопроводы, обсадные трубы и т. д.
Зануление также обеспечивает необходимую защиту электрооборудования, предупреждая его выход из строя из-за замыканий и перенапряжения в сети. Такой вид работ отличается от заземления принципом монтажа и назначением. Зануление подразумевает подключение токопроводящих элементов к корпусу электроприбора или металлическим деталям. Для обеспечения безопасности обязательно соединение с нейтралью, которая является источником трехфазного пониженного напряжения.
Основной задачей зануления является защита электрооборудования и рабочего персонала от поражения током за счёт срабатывания автоматического коммутационного оборудования. Принцип работы такой защиты заключается в создании искусственных коротких замыканий при попадании тока на корпус техники или в случаях пробоя изоляции. Возникновение короткого замыкания приводит к срабатыванию:
- предохранителей;
- автоматических выключателей;
- специальной защиты от короткого замыкания.
Заземление отличается от зануления применением специального оборудования, которое использует нейтраль и за счёт коротких замыканий разрывает цепь, предупреждая серьёзное поражение электрическим током. Особенностью зануления является необходимость высокой мощности тока нулевого провода, за счёт которого происходит короткое замыкание. Только в этом случае можно обеспечить стопроцентную вероятность защиты от поражения электричеством при наличии проблем в электроснабжении. Если мощности нулевого провода и токов короткого замыкания недостаточно, это приводит к появлению повышенного напряжения в электрооборудовании.
Какая система надежнее
Для сравнения можно ознакомиться с несколькими пунктами:
Как показывает практика, нередки случаи обрыва или отгорания нулевого провода в электрощите, что делает зануляющую систему защиты не действующей. В этом случае появляется реальная угроза поражения человека электрическим током. Во избежание подобной проблемы, места коммутации нужно периодически осматривать, что создает определенные неудобства.
Подгоревший нулевой провод в распределительном щитке близок к полному обрыву
- Заземляющая система избавлена от указанных недостатков, так как РЕ-проводник не участвует в общей работе электропроводки и задействуется только при возникновении утечки, чтобы отвести ток на землю.
- Устройство зануления требует определенных знаний и навыков работы с электрическими цепями, что в случае их отсутствия также причиняет некоторые неудобства, связанные с необходимостью вызова электрика.
Принимая во внимание изложенное, можно сделать вывод, что система заземления более надежна и безопасна, поэтому лучше использовать ее. Однако в случае отсутствия такой возможности, можно прибегнуть к альтернативному варианту. Запрещается производить зануление непосредственно в розетке путем установки перемычки между нулевым разъемом и заземляющей скобой
Это создает угрозу для человека (поражение электротоком) и для бытовой техники.
Требования к заземлению и занулению
Главное требование – правильная реализация, которая обеспечит полную безопасность и защиту человека от поражения электрическим током в случае аварийных или нештатных ситуаций.
Основные требования к заземлению – отвод напряжения в слои почвы. Земля поглощает электрический ток, предотвращая нанесение урона человеческому здоровью.
Требования к занулению – отключение защитной автоматики, если произошло соприкосновение токонесущих элементов или оголенных проводов с поверхностями металлических корпусов электротехнических деталей и бытовой техники, где напряжения быть не должно.
Коротко о главном
Заземление – это отвод напряжения с корпуса электрооборудования в грунт посредством заземляющего контура. Существует его профессиональные, бытовые и стихийные варианты. Оно может быть искусственным специально созданным или естественным, когда в качестве передатчиков тока используются подходящие металлические конструкции.
Зануление отличается от заземления тем, что электрический ток при пробое на корпус отводится не в землю, а в распределительный щиток. Этим искусственно вызывается корочение, в результате чего срабатывает автомат и оборудование обесточивается. При этом основные различия между ними сводятся к следующим особенностям:
- Заземление отводит ток в грунт, а зануление в щиток.
- Заземление снижает напряжение на корпусе, зануление полностью обесточивает цепь.
- Изготовление заземляющего контура доступно любому мало-мальски грамотному человеку, защиту через «ноль» может обустроить только профессионал.
- Защита через зануление больше подходит для производственных объектов, заземление – для жилых.
Зануление в доме подходит как временная мера, пока не будет создан полноценный заземляющий контур во дворе. Обустраивать защиту через «ноль» необходимо с тщательным выбором подходящих проводников и соблюдение электромонтажных правил.
Следующая
ЭлектробезопастностьКак провести испытания диэлектрических перчаток безопасно?
Как просто представить работу заземления в бытовой проводке
Опасность электрической энергии очень хорошо помогает понять принцип работы мышеловки: проголодавшаяся мышка выходит из норки, а перед ней на специальной подставочке лежит аппетитная корочка хлеба, да еще сдобренная капелькой ароматного масла.
Подходит зверек к предложенному угощению, чуть-чуть дотрагивается до него, а скрытая сила мощной пружины моментально бьет по мышке металлической рамкой… Точно так, совершенно неожиданно, человек получает травмы от электричества.
Электрический ток всегда протекает только внутри замкнутой цепи под действием приложенного напряжения. Он направлен от потенциала большей величины к меньшему. Когда же эта цепочка разорвана, то тока нет, а риск попасть под его действие огромный.
В наших жилищах существует довольно много факторов, когда опасный потенциал, например, фазы может проникнуть на токопроводящие конструкции (корпус бытового прибора), и остаться на них потому, что дальнейшая цепь изолирована диэлектрическим слоем.
Этим свойством пользуются «шутники», не до конца представляющие последствия своих действий.
Стоит только создать контакт высокого потенциала с землей, как через нее (почва обладают высокой проводимостью) сразу протекает ток, отводящий эту энергию. Если на его пути оказывается живое существо, то судьба его не завидна.
Поэтому все токопроводящие корпуса современных бытовых приборов специально (преднамеренно) соединяют через заземляющие устройства (ЗУ). Этим достигается моментальное стекание опасного заряда через выделенный контур земли в сети с глухозаземленной нейтралью.
По цепочке РЕ проводника создается надежный электрический контакт через землю с источником напряжения главного распределительного щита (ГРЩ) на питающей подстанции.
При соединении потенциалов фазы, оказавшейся на корпусе, и земли возникает ток короткого замыкания. Его должен отключить автоматический выключатель SQ, подобранный по местным условиям.
Этот процесс называется защитным отключением. Он подробно изложен в главе 1.7 ПУЭ.

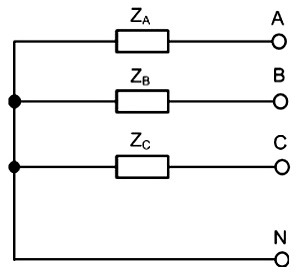

Схема заземления с глухозаземленной нейтралью используется в нашей стране на подстанциях 0,4 кВ с трехфазными генераторами. Их обмотки собраны по схеме «звезда» с общей точкой, выведенной на заземляющее устройство.
Аналогичным образом подключены потребители. За счет такого соединения обеспечивается равенство потенциалов земли и нейтрального провода.
Заземление создается заранее. Его назначение — защита людей и электротехнических устройств от воздействия опасного электрического тока.
Кроме защитной функции оно может выполнять еще и технологические задачи, связанные с нормальной работой электротехнического оборудования.
Защитное заземление и зануление
Чтобы понять, что такое защитное заземление – потребуется разобраться в особенностях организации и обустройства
При этом важно научиться отличать его от рабочего аналога, необходимого для нормального функционирования питающих цепей. Защитное заземление в отличие от рабочего обеспечивает безопасные условия для обращения с оборудованием, открытые части которого в случае аварии оказываются под напряжением. Однако нередки ситуации, когда обустроить защитный контур на конкретном объекте не представляется возможным
Это может быть связано с отсутствием условий для его размещения или другими причинами организационного характера
Однако нередки ситуации, когда обустроить защитный контур на конкретном объекте не представляется возможным. Это может быть связано с отсутствием условий для его размещения или другими причинами организационного характера.
Чтобы детально разобраться в том, что это такое защитное зануление потребуется ознакомиться с принципом его действия. Суть этой системы заключается в соединении открытых токопроводящих частей, которые могут оказаться под напряжением, с наглухо заземленной нейтралью питающей линии (трансформатора).
Защитное заземление и зануление решают одну и ту же задачу обеспечения безопасности человека
Таким образом, защитное заземление и зануление для электроустановок, как системы, решают одну и ту же задачу обеспечения безопасности человека, но каждая по-своему (смотрите фото выше). В первом случае для организации цепочки стекания аварийного тока применяется местное заземляющее устройство, снижающее высокий потенциал на корпусе оборудования до безопасного уровня. При обустройстве системы зануления используется нейтраль питающей сети, позволяющая превратить аварийную ситуацию в обычное однофазное замыкание. Областью применения защитных занулений являются все случаи, когда невозможно применить обычную систему заземления.
Видео по теме
Во всем мире используется защита, основанная на соединении нетоковедущих проводящих частей оборудования с землей и заземленной нейтралью источника. В России эта система называется защитное зануление. Защитное действие этой системы основано на принципе достижения нулевого напряжения на корпусе прибора, за счет многократного заземления и соединения нетоковедущих частей с нейтралью источника.
Несмотря на ряд недостатков, зануление продолжает служить основным электрозащитным средством во всем мире. Открытые части установки соединяют отдельным нулевым защитным проводником.

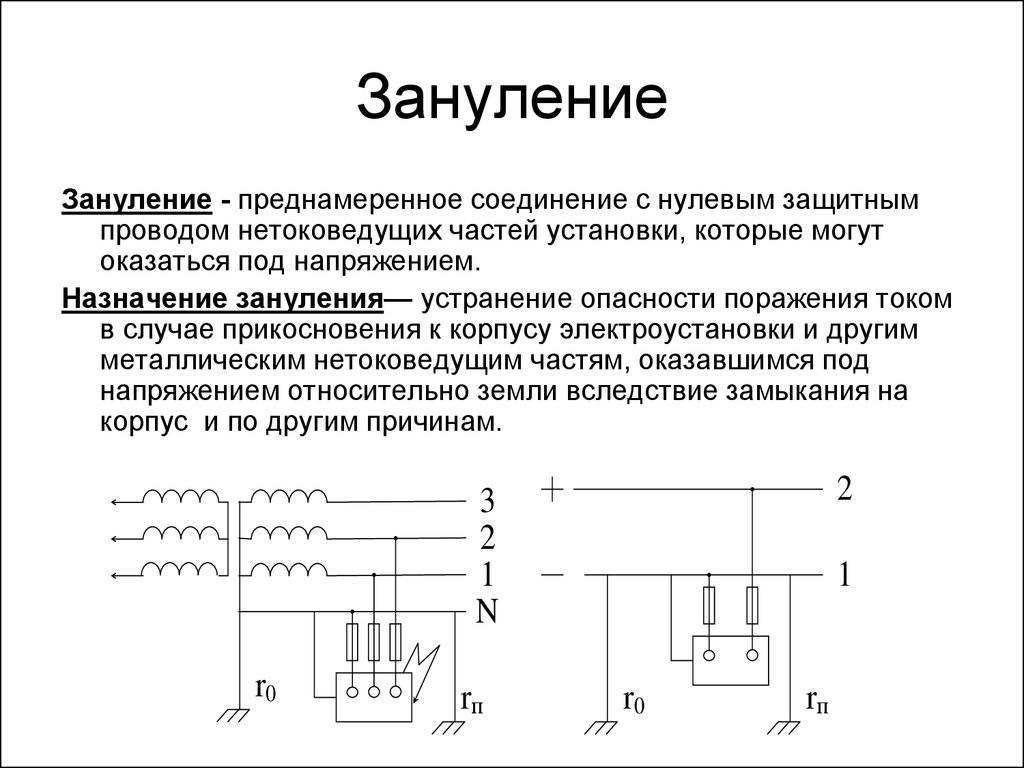

Зануление – соединение металлических частей электрооборудования с нулевым защитным проводом. Зануление служит мерой защиты от случайного попадания под напряжение.
Защитное зануление рассчитано на случай короткого замыкания. Распределение нагрузки на предприятии осуществляется равномерно, нулевой провод исполняет функции защиты. Ноль соединяется с корпусом электродвигателя. Когда происходит короткое замыкание, то возникает напряжение на корпусе электродвигателя.
При этом происходит срабатывание автоматического выключателя. При применении заземляющей шины промышленные электроустановки соединяются.
Принцип действия
Замыкание случается при касании подключенного к напряжению фазного провода на корпус прибора, который соединен с нулем. Возникает большая сила тока, срабатывают аппараты защиты, отключающие питание неисправного прибора.
Время срабатывания защиты и отключения неисправной линии по правилам не должно быть более 0,4 секунды. Для зануления можно применить третью неиспользуемую жилу в кабеле для 1-фазной сети питания.
Нейтраль трансформатора соединяется с землей. Эта схема может быть использована не только для работы в трехфазной или однофазной системе, но также для защитного зануления.
Схема состоит из переменного источника напряжения 220 В, его датчика напряжения, нагрузки, сопротивления, которое в нормальном состоянии отключено. Но когда возникает пробой изоляции при выполнении неправильного монтажа, на корпусе появляется напряжение. Измерим напряжение на нагрузке относительно земли. Рассмотрим схему на базе однофазного источника напряжения.
Мы заземляем нулевую точку. Делаем имитацию пробоя изоляции на корпус. На корпусе установилось напряжение, которое будет равно напряжению источника. При таком состоянии если прикоснуться к корпусу, то человека ударит током. Как избежать этой ситуации? Все очень просто. Используют схему защитного зануления, а именно, корпус соединяют с глухозаземленной нейтралью трансформатора. Напряжение на корпусе становится равным нулю.
Почему опасно защитное зануление в квартире
Его используют для защиты людей и животных от поражения электрическим током, а также для срабатывания защитной аппаратуры в случае возникновения утечки тока на землю. Возникает вопрос: если мы используем глухозаземленную нейтраль, то можно соединить точку защитного заземления с нейтралью?
Этого делать нельзя. По правилам это запрещено. Если при выполнении монтажных работ будут перепутаны местами фаза и ноль, а мы поставим перемычку для соединения заземления с нейтралью, получим следующую неприятную ситуацию. При подключении устройства к сети, корпус оказывается под напряжением относительно земли. Как гласит ПУЭ использование нулевого рабочего проводника в качестве защитного зануления категорически запрещено.
Для защитного зануления отводится специальная шина, которая будет соединена с заземляющим устройством или с глухозаземленной нейтралью. Все заземляющие провода подключаются к этой шине параллельно. Поэтому, не нужно ставить перемычки. А перед тем, как реализовывать защитное заземление или зануление нужно ознакомиться с правилами.
Такая розетка сделает много неприятностей, если в нее запитать стиральную машину. Если отгорит ноль, то стиральная машина может убить человека в случае прикосновения к ней.
Если человек принимает душ из электрического водонагревателя, а в это время нулевой провод в розетке отсоединится, то человека ударит током. Такое зануление очень опасно выполнять в квартире.
Отличие заземления от зануления
Покупая любое электрооборудование, будь то стиральная машина или холодильник он не рассчитан на пожизненный срок службы и в процессе работы как любое другое оборудование может сломаться. Чтобы защитить электрооборудование от ненормальных режимах работы (перегрузка или короткое замыкание) применяются различные защитные аппараты (автоматы, пробки и т.д.)
Но бывают ситуации, когда защитные устройства не реагируют на возникшие повреждения. Одним из таких случаев является повреждение внутренней изоляции и возникновении на металлическом корпусе оборудования высокого напряжения.
В этом случае защита необходима самому человеку, который попадет под напряжение прикоснувшись к поврежденному оборудованию. Для защиты от таких повреждений и было придумано заземление, основное назначение которого — снизить величину этого напряжения.
То есть, основное назначение заземления — снизить напряжение прикосновения до безопасной величины.
Предположим, что у вас дома имеется потолочный светильник, корпус которого не подключен к заземлению. В следствии повреждения изоляции металлическая часть светильника оказалась под напряжением. В тот момент когда вы попытаетесь поменять лампочку вас ударит током, так как прикоснувшись к корпусу вы становитесь проводником и электрический ток будет протекать через ваше тело в землю.
Если же светильник будет заземлен, большая часть тока будет стекать в землю по заземляющему проводу и в момент касания, напряжение на корпусе, будет намного меньше, а соответственно и величина тока проходящий через вас будет также меньше.
Заземлением — называется соединение металлических нетоковедущих частей электроустановки с землей (контуром заземления) которые в нормально состоянии не находятся под напряжением, но могут оказаться из-за повреждения изоляции.
Также, заземление необходимо для функциональности таких аппаратов как УЗО. Если корпуса электроустановок не будут соединены с землей, то ток утечки протекать не будет, а значит УЗО, не среагирует на неисправность.
Наряду с заземлением вам наверняка приходилось слышать такой термин как зануление.
Занулением — называется соединение металлических нетоковедущих частей электроустановки с нулем (нулевым проводником сети).
По своему назначению заземление и зануление выполняют одну и туже задачу – защищают человека от поражения электрическим током. Однако обеспечивают они эту защиту немного разными способами. В сетях с занулением происходит отключение от сети электрооборудования, корпус которого из-за пробоя изоляции оказался под напряжением.
Рассмотрим пример, в котором обеспечивается защита электроустановки с помощью зануления.
Как видно из рисунка при пробое фазы на соединенный с нулем корпус возникает замкнутый контур между фазой и нулем, то есть однофазное короткое замыкание. На возникшее короткое замыкание реагируют защитные устройства, такие как автоматы или предохранители, в результате происходит отключение поврежденной электроустановки от источника питания.
Рассмотренные выше примеры дают возможность сделать вывод что:
- — заземление осуществляется защиту снижением напряжения прикосновения.
- — зануление осуществляется защиту отключением электроустановки от сети.
Наверняка у вас возникал вопрос в каких случаях выполняют защиту заземлением, а в каких занулением. Применение в разных случаях заземления и зануления вызвано разными системами заземления электроустановок. В электроустановках напряжением до 1000 В применяются пять систем заземления: TN-C, TN-S, TN-C-S, TT, IT.
Зануление используют в качестве защиты в таких системах, в которых присутствует PEN, PE или N проводник. Это сети с глухо заземленной нейтралью, TN-C, TN-S и TN-C-S.
Заземление применяют в электроустановках с системами заземления TT и IT.
Рассмотренные выше способы заземления и зануления больше подходят для применения в промышленных электроустановках на производстве. Более детально рассмотреть подключение и монтаж заземления для бытовых электроустановок можно здесь: заземление в квартире и заземление в частном доме .
