Замена жиклеров в газовой плите “Гефест”: подробное руководство по замене сопел

Назначение и конструкция жиклеров

Из трёх существующих в газовой плите систем, газовая система, состоящая из запорных кранов, трубопроводов, горелок и конфорок, является базовой. Подробно об устройстве плиты мы писали в этом материале.

Независимо от модели плиты состав её компонентов одинаков, и в комплексе они служат для транспортировки подаваемого на плиту газа, смешению его с воздухом (для насыщения кислородом), дозированной подачи к отверстиям рассекателя. На газовом пути за дозировку и напор газа отвечают запорный кран и сопло горелки, иначе называемое форсункой или жиклером.

Газ, подаваемый на конфорку газовой плиты (устройство, где происходит образование газовоздушной смеси), может быть разного типа – природным (метаном) или сжиженным (баллонным – пропаном).

Для эффективной, стабильной работы газовой плиты смешение газа и подача на рассекатель конфорки должны осуществляться равномерно, с определенный скоростью. Для этого в конструкции газовой горелки имеется важная деталь – жиклер.

Чтобы при работе конфорки не выделялись продукты горения, вредные для человека, не коптилась посуда, в горелки газовых плит устанавливают соответствующие типу газа форсунки. Слева – пламя при соответствии жиклёра типу используемого газа, слева – сопло не соответствует типу применяемого газа

Эти условия соотносятся с оптимальной мощностью газовой плиты, определяемой максимально полным сгоранием потребляемого газа, указываемой производителем среди технических характеристик оборудования.

Форсунки имеют болтообразную форму, снабжены наружной резьбой и головкой с шестигранным шлицем. Пропускное отверстие (сопло), расположенное в центре детали, имеет диаметр, рассчитанный соответственно типу газа, его давлению, а также способу подачи газо-воздушной смеси и мощности конфорки.

Для баллонного газа диаметр сопла (при одинаковой конструкции и мощности горелок) нужен немного меньше, для природного – чуть больше.

В зависимости от мощности горелок для газовой плиты применяются форсунки с разными диаметрами сопел. Максимальный диаметр у жиклеров духовки и большой конфорки

В большинстве моделей шестигранный шлиц разных жиклеров имеет один типовой размер, поэтому для откручивания заменяемой детали разных плит нужен ключ 7 мм.

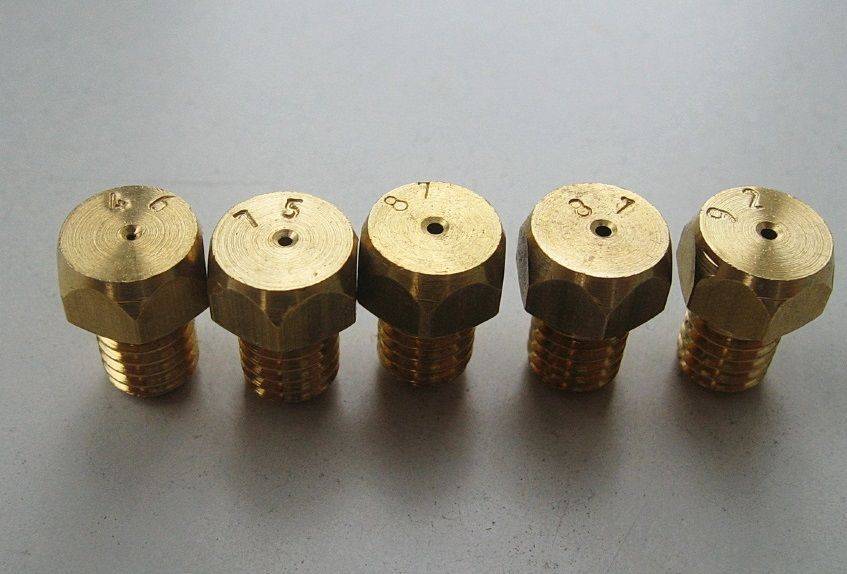

Различными в жиклерах являются диаметры отверстий, шаг резьбы и длина детали (для природного горючего – длина короче, для сжиженного – длиннее). Размеры диаметра канала выбиваются на головке детали (в сотых долях мм, гораздо реже маркировка бывает в мм).

Таблица с рекомендуемыми средними диаметрами сопел, используемых в большинстве модификаций газовых плит для разных типов применяемого газа

Жиклеры относятся к сменным деталям. При продаже плит, на них, как правило, установлены форсунки, предназначенные для природного газа. В комплектующие многих современных моделей плит на газе входят и сопла, предназначенные для переключения их на баллонный газ. Если этого нет, то набор жиклеров можно приобрести отдельно там же, в специализированных магазинах, либо через интернет.

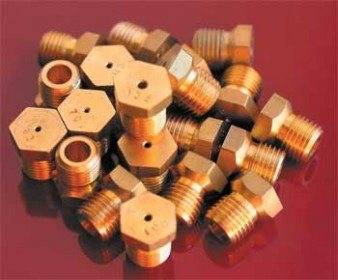

Форсунки изготавливают из латуни. Она является термически стойкой, долговечной и устойчивой к коррозии. Во время работы нагреваются незначительно. В плитах старого образца вертикальные форсунки изготавливались из латуни, а основание, в которое они ввинчивались, – из алюминиевого сплава. Поэтому при замене или очистке сопла необходимо быть осторожным, чтобы не повредить резьбу.

До 2009 года жиклеры для плит производились с шагом резьбы – 1 мм. В большинстве новых плит, выпускаемых с 2009 г., установлены форсунки с резьбой – 0,75 мм. Для определения размера достаточно приложить к резьбе линейку с отчетливо видимыми миллиметровыми делениями.

Приложив линейку к резьбе, смотрим, совпадает ли её шаг с миллиметровыми рисками линейки, или расстояние между витками меньше

При переводе плиты на газ из баллона заменяют не только форсунки. Заменяют и газовый редуктор.

Виды форсунок

Все современные газовые плиты могут работать на природном или магистральном газе, а также от заменяемого баллона, где находится сжиженный газ. Когда используется пропан – необходимо поменять не только жиклеры на плите, но и редуктор.

Жиклеры изготавливаются в виде небольшого болта с резьбой и отверстием в головной части — через него подается газ на конфорку плиты. Далее в горелке он смешивается с воздухом, эта смесь поджигается, образуется открытое пламя, на котором осуществляется приготовление пищи.

Форсунки выпускаются двух видов: для природного газа отверстие немного большего диаметра, а сама деталь короче и отличается визуально; под сжиженный газ делаются болты с более длинной резьбой.

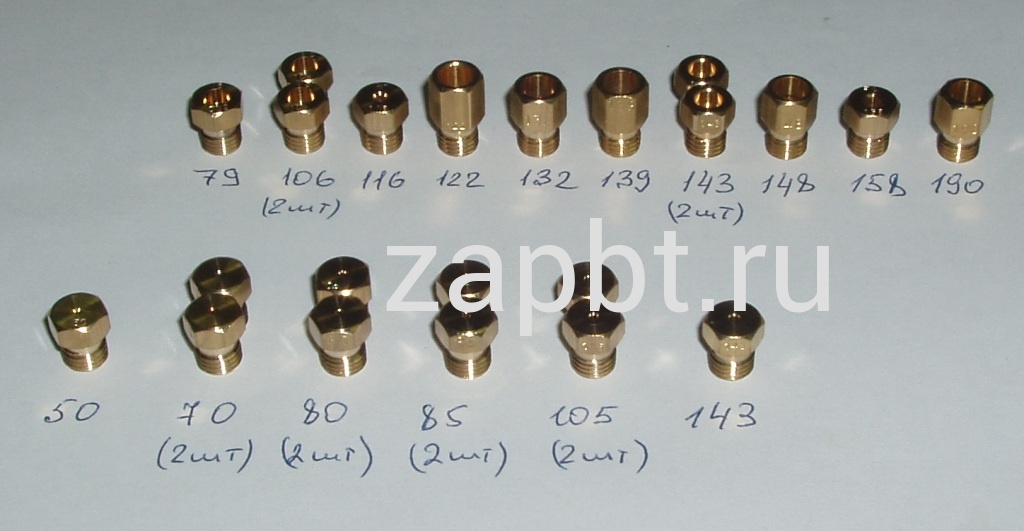

Так выглядят жиклеры — полный комплект для газовой плиты Гефест:

Полезные советы по замене форсунок

Для проверки исправности плиты и отсутствия утечек газа рекомендуется раз в год вызывать мастера из газовой службы. Генеральную очистку плиты лучше проводить еженедельно. Уборку стола – после каждой готовки.

Применяя чрезмерное усилие, можно повредить газовую трубку или жиклер, что может обернуться более серьезным ремонтом плиты или поломкой жиклера. Поэтому там, где имеются специальные площадки под ключ, при откручивании и закручивании жиклера используйте два ключа – один для удержания трубки, второй – для вращения сопла.

Форму и цвет пламени на горелке духовки, оснащенной терморегулятором, правильно проверять, когда духовка холодная. Иначе в процесс вмешивается терморегулятор, убавляющий подачу газа при достижении температурой определенного порога. Это – его назначение.

В оборудовании старого образца дополнительно настраивают скорость подачи на конфорку воздуха.

В новых агрегатах сопла завинчивают без подмотки резьбы. В старых газовых конструкциях последние 3-4 шага резьбы уплотняют волокнистыми материалами.

Если в соединениях установлены уплотнители, старые резиновые колечки лучше заменить новыми.

На форумах встречаются советы по изменению сечения пропускного отверстия жиклера с помощью зачеканивания или помещения в отверстие проволочки. Это достаточно грубые способы, к которым прибегать не рекомендуется. Ни одним из этих способов нельзя точно скорректировать подачу газа. Не удастся также просверлить узкое отверстие с помощью тонкого сверла. Лучшим решением станет покупка нового жиклера с отверстием нужного диаметра.

Признаки, говорящие о необходимой замене детали

Так как деталь выполняет роль клапана в газовой плите, то ее поломка сильно скажется на функционировании каждой части техники. Ее выход из строя создает очень опасную ситуацию, поэтому при малейших подозрениях необходимо моментально приступить к ремонту. Однако для того, чтобы Вы точно определили поломку, мы собрали несколько признаков, которые точно говорят о поломке. Это:

• Самый распространенный признак — запах газа в помещении. Если Вы периодически или постоянно ощущаете характерные «нотки» в воздухе, то срочно принимайтесь за ремонт, в противном случае Вы рискуете стать виновным во взрыве.
• Шланг, по которому поступает топливо для техники периодически становится мокрым от жидкости. В этом случае форсунка не справляется в давлением.
• Вы слышите «сопящий» звук из шланга.

Конечно же, существует множество различных ситуаций, не входящих в данный список. Однако они все так или иначе похожи на то, что мы обозначили. В любом из случае замена жиклеров в газовой плите — обязательная процедура. Еще раз повторим: при малейших подозрениях незамедлительно приступайте к ремонту, ведь на кону может быть как Ваша жизнь, так и жизнь соседей.

Это обезопасит Вас во время ремонта.

Это также необходимая процедура.

3. Снимите верхнюю крышку плиты

Обычно она крепится на болты или саморезы. В любое случае, голыми руками это лучше не делать — воспользуйтесь инструментом.

4

Вам стоит обратить внимание на то, что мы показали на фото. Это Ваша основная область действия, ведь именно тут находится нужная деталь. Не трогайте то, что выходит за ее границы, ведь так можете испортить рабочие детали

Не трогайте то, что выходит за ее границы, ведь так можете испортить рабочие детали

Это Ваша основная область действия, ведь именно тут находится нужная деталь. Не трогайте то, что выходит за ее границы, ведь так можете испортить рабочие детали.

Вся процедура проходит легко, поэтому не применяйте грубую физическую силу.

Его ничто не держит, поэтому данная процедура должна пройти без проблем.

Это можно сделать любым инструментом, главное — не повредить трубку.

Все это делается руками. Не используйте ничего острого, ведь так Вы можете повредить наконечник!

9. Соберите плиту, повторив прошлые действия наоборот

Это будет просто. Можете ориентироваться на фотографии.

Вот Вы и произвели замену необходимой детали! Мы уверены, что она прослужит Вам очень долго. Ремонт, выполненный своими руками, ценнее в несколько раз!

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Рекомендации по эксплуатации газовой плиты гефест с использованием форсунок под балонный газ

Перед заменой жиклеров на форсунки под балонный газ, необходимо убедиться, что газовая плита Гефест соответствует требованиям и имеет возможность работы с баллонным газом. Если плита удовлетворяет данным требованиям, можно приступать к замене жиклеров.

Перед заменой жиклеров на форсунки, рекомендуется выключить газ, снять крышку плиты и аккуратно извлечь жиклеры с помощью специального ключа. После удаления жиклеров, вставьте форсунки в их место и аккуратно закрепите их.

После установки форсунок под балонный газ, рекомендуется провести проверку и настройку газовой плиты. Для этого можно включить газ и проверить его работу, убедившись, что огонь горит стабильно и регулируется. В случае необходимости, можно провести дополнительную настройку газового клапана.

При использовании газовой плиты Гефест с форсунками под балонный газ, необходимо соблюдать следующие рекомендации:

• Перед каждым использованием плиты, убедитесь в отсутствии утечек газа. Для этого можно использовать специальное мыльное решение, нанести его на соединения и проверить наличие пузырьков газа.
• Следите за состоянием форсунок и жиклеров, регулярно их очищайте от возможных загрязнений.
• При использовании балонного газа, рекомендуется установить газовый регулятор, который обеспечит стабильное давление газа.
• Используйте только рекомендованные посуду и принадлежности для приготовления пищи на газовой плите Гефест.
• При выключении плиты, убедитесь в полном отключении газового крана.

Соблюдая эти рекомендации, вы обеспечите безопасную и эффективную эксплуатацию газовой плиты Гефест с использованием форсунок под балонный газ.

Замена жиклеров для газовых плит под баллонный газ

Жиклеры для газовых плит

Современные газовые плиты работают, как правило, на магистральном (природном) газе и на газе сжиженном, т.е. баллонном. На каком бы газе ни работала ваша плита, для ее нормального, полноценного функционирования необходимы качественные жиклеры.

Жиклер — это очень важная составляющая вашего газового прибора, без которого невозможно поступление газа в конфорку, т.е. невозможна и сама работа газовой плиты, газовой колонки Нева или импортного производства, а также газового котла.

Изготавливаются жиклеры (форсунки) в виде небольшого болта, в верхней части которого посередине находится отверстие. Именно через это отверстие газ поступает к горелке, смешивается с воздухом и при поджиге данной воздушно-газовой смеси образуется пламя, на котором будет готовиться еда.

Жиклеры для газовых плит отличаются по своему предназначению:

— под природный газ

— под баллонный газ (сжиженный)

Как понять, хорошо ли работает жиклер вашей плиты

В каких случаях устройство для подачи газа в конфорку требует замены ?

Представьте, что летом вы уезжаете на дачу, прихватив с собой все необходимое для нормальной жизни вдали от города, в том числе и газовую плиту. Да вот незадача: газовая магистраль не заходит в ваш дом и приходится пользоваться баллонным газом.

Жиклеры для разных видов газа существенно отличаются друг от друга, поэтому замена их в данном случае просто необходима. Кстати, что касается отверстия, расположенного на болте, то диаметры этих отверстий различаются и их величина зависит, как от вида газа (на баллонном газе жиклеры имеют более узкое отверстие, т.к. давление газа, поступающего из баллона, выше, чем у природного топлива), так и от мощности самих конфорок.

К каждой конфорке прикреплен свой жиклер, и даже по величине горелки уже можно определить ее мощность. Чем больше и мощней конфорка, тем большее количество воздушно-газовой суспензии необходимо ей для работы, поэтому чем больше конфорка, тем шире диаметр отверстия жиклера.

Приведу один пример: если ваша газовая плита работает на природном топливе, а это, как правило, газ NG G 20 (т.е 20 mBar), то самая маленькая горелка потребует работы жиклера с отверстием в 0,75 мм, средняя горелка — 0,92 мм. а самая большая — 1,15 мм. Мощная горелка духового шкафа будет ровно и без проблем работать, если к ней присоединен жиклер с диаметром отверстия в 1,20 мм.

При использовании сжиженного газа, как я уже говорил, требуются жиклеры с более узким диаметром отверстия. Чаще всего добросовестные производители газовых плит, продают свой товар с комплектом жиклеров для разного вида топлива, но если в вашем случае этого не произошло, вам придется приобрести этот набор самостоятельно, тем более, что продаются они во-многих магазинах строительных материалов.

Сколько стоят и где купить жиклёры

Тому, кто хотел бы сэкономить на своей собственной безопасности, хочу привести примерный уровень стоимости жиклеров для газовых плит различных марок. Если в вашем доме установлена плита или колонка марки Ariston или Indesit, работающие на сжиженном газе, то жиклер к такой плите обойдется вам в 200 рублей (за один набор или комплект).

К плите марки Zanussi, работающей на природном газе, такой набор будет стоить 230 рублей. Комплект жиклеров для белорусских плит марки Гефест — 150 рублей, а вот за набор для плиты фирмы Gorenje, вам уже придется выложить около 700 рублей.

Найти жиклеры (форсунки) в продаже, часто можно в специализированных магазинах, продающих газовое оборудование, газовые шланги и запчасти для газовых плит. Если же их нет в наличии, то можно заказать напрямую у производителя. Не забывайте о том, что к плитам отечественного российского производства и к импортному продукту не подходят одни и те же устройства, и обязательно учитывайте это при их покупке.

Замена жиклеров своими руками

Итак, выбор вами сделан, остается лишь сам процесс замены жиклеров (форсунок). Вот тут я бы, конечно, посоветовал вам обратиться за помощью к специалисту, но, зная, что наши люди предпочитают любым мастерам собственные руки, скажу что дело это совсем не сложное. Нужно просто неукоснительно соблюдать требования безопасности, необходимые при работе с газовыми приборами.

Поэтому начинаем замену жиклеров с перекрытия газовой трубы. Затем снимаем конфорки, крышку стола плиты, и начинаем выкручивать при помощи шестигранного ключа старые, и сразу на их месте вкручивать новые. Как видите, ничего сложного. Если вы решили поменять устройства в духовке, то сначала снимите горелки — верхнюю и нижнюю и продолжайте работу по тому же сценарию, как при замене жиклеров в газовой плите. Смотрим видео.

Замена форсунок

Качественно и профессионально поменять жиклеры сможет специалист из газовой службы. Он обладает необходимыми знаниями и квалификацией, чтобы правильно отрегулировать подачу газа при переводе на другое топливо. Особенно учитывая, что для пользования баллонным газом необходимо дополнительно подключать редуктор. Но если опираться на данные, которые содержит таблица соответствия, то с такой работой уверенно справится и домашний мастер.

Ниже в таблице можно найти необходимый диаметр газового жиклера в зависимости от используемого топлива.

Тип горелки	Тип газа и давление
NG G20 (20 mBar)	LPG G30 (50 mBar)	NG G25 (20 mBar)	LPG G30 (30 mBar)
Маленькая	0,75 mm	0,43 mm	0,70 mm	0,50 mm
Средняя	0,92 mm	0,55 mm	0,92 mm	0,65 mm
Большая	1,15 mm	0,60 mm	1,15 mm	0,75 mm
Горелка духовки	1,20 mm	0,65 mm	1,15 mm	0,75 mm
Горелка гриля	0,95 mm	0,60 mm	0,95 mm	0,65 mm

В конфорках

Для тех, кто решился поменять жиклеры своими руками, ниже приведен алгоритм действий, которого необходимо придерживаться:

• чтобы получить доступ к горелке, нужно снять верхнюю крышку газовой плиты, которая закреплена винтами;

• затем с траверса с горелками следует достать наконечники с форсунками, для чего сначала нужно найти фиксатор (внешне напоминающий прищепку), без усилий сжать его концы и аккуратно извлечь;

• далее следует наконечник освободить из гнезда и снять с трубки газопровода;

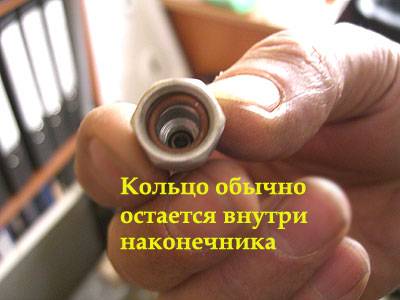

• в наконечнике останется уплотнительное кольцо, которое нужно оттуда извлечь и одеть обратно на трубку;

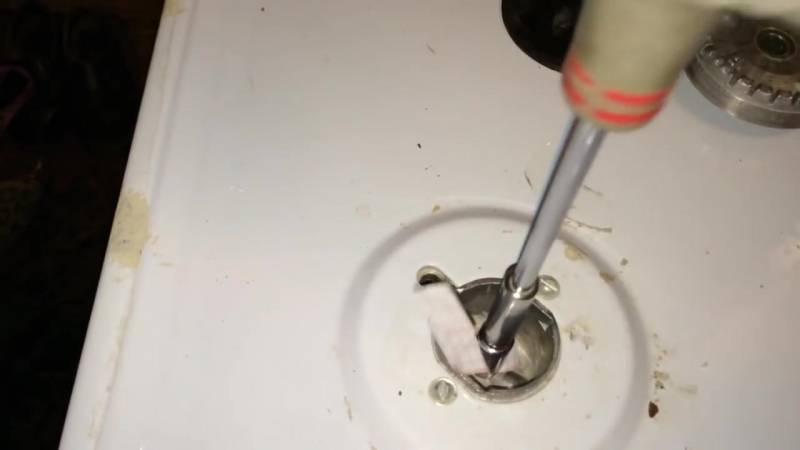

• следующим этапом необходимо аккуратно открутить жиклеры посредством торцевого ключа против часовой стрелки (если сопло прикипело и не поддается, то рекомендуется воспользоваться тисками);
• и в завершении — в каждый наконечник нужно вкрутить новые форсунки, а затем выполнить обратный монтаж.

Из-за низкого давления в сети уплотнять резьбовое соединение не требуется. Как и смазывать уплотнительное кольцо. От того, как аккуратно и правильно будет проведена обратная сборка конструкции, зависит, насколько ровно будет гореть конфорка.

В современных газовых плитах процесс переделки под другое топливо еще проще. Чтобы добраться до горелок, достаточно снять только решетки с конфорками. После этого можно легко достать наконечники и заменить жиклеры новыми.

В духовом шкафу

Чтобы поменять жиклеры в газовой духовке, нужно выполнить следующие действия:

• до конца открыть дверцу духовки и нижний отсек печки;
• потянуть на себя и вытащить пол духового отсека;
• отвинтить крепления газовой горелки и убрать ее в сторону;

• обработать прикипевшую резьбу керосином или WD-40 и воспользоваться тисками для удобства при откручивании жиклера (если возникнет необходимость);
• установить новую форсунку.

Затем нужно аккуратно смонтировать духовой шкаф в обратной последовательности.

Замена форсунок в газовой плите

Перед заменой форсунки обязательно изучите техпаспорт вашего кухонного агрегата. Там указываются параметры для сжиженного газа и магистрального газопровода. Даже для одной плиты могут быть нужны разные жиклёры, так как мощность конфорок может быть различна. Все форсунки обязательно маркируются. Приобрести их можно на рынках, в магазинах газового оборудования или на онлайн-ресурсах.

Конфорки плиты

Когда предполагается перевести плиту на баллонный пропан, потребуется замена не только форсунок конфорок, но и установка редуктора. Это специальный переходник, который будет регулировать подачу газа из баллона и стабилизировать давление в системе. Его располагают непосредственно на самом баллоне.

Форсунка в духовке

Замена жиклёра для сжиженного газа духового шкафа будет аналогичной замене таковых в конфорках газовой плиты

Важно найти расположение самой форсунки. В зависимости от модели нужно снять или переднюю нижнюю панель, которая располагается ниже духового шкафа, или отвинтить панель внутри духовки. Затем придётся снять горелку

А на внутренней стенке духовки будет располагаться нужный нам компонент. Опять же, жиклёр находится в корпусе и от времени может прикипеть к нему. Поэтому для его извлечения, возможно, потребуется открутить сам корпус, после чего обработать резьбу керосином или другими средствами, которые помогут извлечь сопло

Затем придётся снять горелку. А на внутренней стенке духовки будет располагаться нужный нам компонент. Опять же, жиклёр находится в корпусе и от времени может прикипеть к нему. Поэтому для его извлечения, возможно, потребуется открутить сам корпус, после чего обработать резьбу керосином или другими средствами, которые помогут извлечь сопло.

Замена жиклеров для газовых плит под баллонный газ

Жиклеры для газовых плит

Современные газовые плиты работают, как правило, на магистральном (природном) газе и на газе сжиженном, т.е. баллонном. На каком бы газе ни работала ваша плита, для ее нормального, полноценного функционирования необходимы качественные жиклеры.

Жиклер — это очень важная составляющая вашего газового прибора, без которого невозможно поступление газа в конфорку, т.е. невозможна и сама работа газовой плиты, газовой колонки Нева или импортного производства, а также газового котла.

Изготавливаются жиклеры (форсунки) в виде небольшого болта, в верхней части которого посередине находится отверстие. Именно через это отверстие газ поступает к горелке, смешивается с воздухом и при поджиге данной воздушно-газовой смеси образуется пламя, на котором будет готовиться еда.

Жиклеры для газовых плит отличаются по своему предназначению:

— под природный газ

— под баллонный газ (сжиженный)

Как понять, хорошо ли работает жиклер вашей плиты

В каких случаях устройство для подачи газа в конфорку требует замены ?

Представьте, что летом вы уезжаете на дачу, прихватив с собой все необходимое для нормальной жизни вдали от города, в том числе и газовую плиту. Да вот незадача: газовая магистраль не заходит в ваш дом и приходится пользоваться баллонным газом.

Жиклеры для разных видов газа существенно отличаются друг от друга, поэтому замена их в данном случае просто необходима. Кстати, что касается отверстия, расположенного на болте, то диаметры этих отверстий различаются и их величина зависит, как от вида газа (на баллонном газе жиклеры имеют более узкое отверстие, т.к. давление газа, поступающего из баллона, выше, чем у природного топлива), так и от мощности самих конфорок.

К каждой конфорке прикреплен свой жиклер, и даже по величине горелки уже можно определить ее мощность. Чем больше и мощней конфорка, тем большее количество воздушно-газовой суспензии необходимо ей для работы, поэтому чем больше конфорка, тем шире диаметр отверстия жиклера.

Приведу один пример: если ваша газовая плита работает на природном топливе, а это, как правило, газ NG G 20 (т.е 20 mBar), то самая маленькая горелка потребует работы жиклера с отверстием в 0,75 мм, средняя горелка — 0,92 мм. а самая большая — 1,15 мм. Мощная горелка духового шкафа будет ровно и без проблем работать, если к ней присоединен жиклер с диаметром отверстия в 1,20 мм.

При использовании сжиженного газа, как я уже говорил, требуются жиклеры с более узким диаметром отверстия. Чаще всего добросовестные производители газовых плит, продают свой товар с комплектом жиклеров для разного вида топлива, но если в вашем случае этого не произошло, вам придется приобрести этот набор самостоятельно, тем более, что продаются они во-многих магазинах строительных материалов.

Жиклеры под балонный и природный газ

Сколько стоят и где купить жиклёры

Тому, кто хотел бы сэкономить на своей собственной безопасности, хочу привести примерный уровень стоимости жиклеров для газовых плит различных марок. Если в вашем доме установлена плита или колонка марки Ariston или Indesit, работающие на сжиженном газе, то жиклер к такой плите обойдется вам в 200 рублей (за один набор или комплект).

К плите марки Zanussi, работающей на природном газе, такой набор будет стоить 230 рублей. Комплект жиклеров для белорусских плит марки Гефест — 150 рублей, а вот за набор для плиты фирмы Gorenje, вам уже придется выложить около 700 рублей.

Найти жиклеры (форсунки) в продаже, часто можно в специализированных магазинах, продающих газовое оборудование, газовые шланги и запчасти для газовых плит. Если же их нет в наличии, то можно заказать напрямую у производителя. Не забывайте о том, что к плитам отечественного российского производства и к импортному продукту не подходят одни и те же устройства, и обязательно учитывайте это при их покупке.

Решение

Для установки минимального уровня пламени выполните следующие действия:

1. Зажгите горелку.

2. Поверните ручку в положение,

соответствующее минимальному

пламени.

3. Снимите ручку и уплотнитель.

4. Тонкой отверткой отрегулируйте

положение винта обводного

канала клапана.

Инструкция является универсальной. Требуется обратиться к руководству пользователя конкретной модели. При переходе на баллонный газ, винт клапана закручивается до упора. Также может потребоваться установка соответствующего редуктора на баллон.

Газовый редуктор — устройство для понижения давления газа или газовой смеси на выходе из какой-либо ёмкости (например, в баллоне или газопроводе) до рабочего и для автоматического поддержания этого давления постоянным независимо от изменения давления газа в баллоне или газопроводе.

Популярные неисправности форсунок

Обычно жиклеры служат долгое время. Их замена требуется при переходе на иной тип газа или в случае заводского брака. Чаще возникает необходимость очистки их от копоти и засорения.

С засорением форсунок связаны следующие проявления:

• плита коптит, вместо ровного голубого пламени над рассекателем появляются красно-жёлтые языки;
• одна из конфорок не зажигается;
• конфорка плохо горит, иногда гаснет;
• при отпускании кнопки (ручки), которой включается устройство поджига, пламя духовки гаснет, либо вовсе не зажигается – такое случается, когда из-за недостаточной подачи газа вырабатываемого тепла не хватает для подогрева термодатчика, и подача топлива перекрывается системой контроля газа автоматически.

Замена отдельной форсунки требуется в случае, если на конфорке происходит настолько интенсивное горение газа, что языки пламени отрываются от рассекателя. Такое бывает в случае заводского брака. Если наблюдается аналогичная картина на всех конфорках, стоит проверить редуктор.

Инструментов для работ, связанных с форсунками, понадобится немного: набор рожковых и накидных ключей, крестовая отвёртка, тонкая игла (лучше укрепить на торец карандаша), проволочка или леска. Для очистки также пригодится мыльный раствор или иное жидкое средство, которым моют посуду. Абразивы использовать нельзя!

Чаще всего нужны ключи:

• для старых жиклеров — 8 мм (для сжиженного газа — 7 мм);
• для гаек конфорок — 14 мм;
• для наконечника трубопровода духового шкафа — 17 мм.

Однако, поскольку конструкции плит различны, понадобиться могут и другие ключи. Поэтому рациональнее запастись их полным набором.

Выбираем бытовую химию

Как бы банально это ни звучало, хорошим помощником в борьбе за чистоту газовой плиты является гелеобразное средство для мытья посуды. Оно хорошо смывается, не царапает стеклокерамику, эмаль, сталь, превосходно расщепляет жиры.

Однако, гель для посуды помогает лишь при простых загрязнениях. Если ситуация запущена, прогуляйтесь по отделу бытовой химии. Производители предлагают ряд специальных составов для мытья газовых плит. Это термоядерные химические средства, которые представлены в нескольких формах: пасты, спреи, аэрозоли. После их нанесения начинается разложение белков и жировых отложений, а поверхность остается протереть чистой салфеткой.

Стандартное ограничение касается металлических мочалок, щеток, абразивных порошков. Все эти подручные средства ведут к образованию царапин и сколов, что усугубляет накопление грязи и впоследствии вызывает коррозию.

Замечу, что среди всей бытовой химии есть те, в составе которых есть силикон. Это весьма полезная добавка. Она образует на поверхности тончайший слой, защищающий ее от загрязнений.

Меры безопасности при замене форсунки

Обеспечение безопасного проведения замены – важнейшая необходимость при выполнении связанных с газом действий.

Поэтому не пренебрегайте рядом правил:

• Перед заменой жиклеров отключите плиту от газа и электричества.
• Убедитесь, что горелки остыли.
• Перед началом работ откройте окна, устройства, работающие на электричестве, способные дать искру, выключите.
• Нельзя заниматься самостоятельной модификацией деталей плиты или заменять на неродные, неподходящие по размерам или сделанные самостоятельно.
• После монтажа деталей обязательно проверьте все соединения, связанные с газом, на предмет возможной утечки. Для этого соединения обмыливают со всех сторон (с помощью кисточки или губки) и, включив подачу газа, наблюдают, не образуются ли пузырьки. Если обнаружена протечка, соединение либо подтягивают, либо разбирают и собирают снова.

Нельзя использовать форсунки, предназначенные для газовой горелки плит совсем другой конструкции или иных газовых устройств.

Не следует заменять в газовой плите форсунки самостоятельно, если вы испытываете неуверенность в своих возможностях.

Если жиклеры установлены неправильные

Определить, что на плите установлены неправильные жиклеры, достаточно просто.

Это будет заметно по следующим признакам:

• конфорка поджигается с хлопком, гаснет, горит с гудением и нестабильно;
• пламя низкое и шипит, гасится;
• цвет огня становится желтого цвета, образуется копоть.

Все это свидетельствует о неполном сгорании газа, а значит, высок риск возникновения аварийной ситуации. Поэтому нужно заменить форсунки на предусмотренные производителем.

Можно сделать это самостоятельно, соблюдая все меры предосторожности, либо пригласить специалиста. Но какой бы легкой ни казалась эта работа, при отсутствии базовых знаний об устройстве плиты, браться за нее не стоит

Необходимые инструменты

Замену жиклеров следует доверить специалистам газовой службы, которые обладают необходимыми знаниями и квалификацией и смогут грамотно отрегулировать подачу газа при переводе на другое топливо. Самостоятельно переделывать газовую плиту не рекомендуется.

Если пользователь решился сменить форсунки своими руками, ему потребуются следующие инструменты:

• крестовая отвертка;
• набор рожковых и накидных ключей.

Как поменять форсунки на газовой плите

Сначала плиту отключают от газа, если она была подключена. После этого действуют по следующему алгоритму:

• Снимают верхнюю крышку газовой плиты, открутив винты, чтобы добраться к горелке.
• Затем находят фиксатор, сжимают его концы и аккуратно достают. После этого с траверса с горелками извлекают наконечники с форсунками.
• Наконечник освобождают из гнезда и снимают с трубки газопровода. Из него извлекают уплотнительное кольцо и надевают на трубку.
• Торцовым ключом против часовой стрелки откручивают жиклеры. На их место устанавливают новые.
• Осуществляют обратный монтаж. От аккуратности обратной сборки зависит, насколько ровно будет гореть конфорка.

Изменить современные модели газовых плит под другое топливо проще. Для получения доступа к горелке в них снимают только решетки с конфорками. Затем извлекают наконечники и ставят новые форсунки.

Замену жиклеров в духовке проводят следующим образом:

• открывают дверцу духовки и нижний отсек устройства;
• вытягивают пол духового отсека;
• откручивают крепления горелки;
• аккуратно, чтобы не сорвать резьбу, выкручивают жиклер (он находится слева в специальном корпусе);
• устанавливают новую форсунку и осуществляют обратную сборку.

Если за время эксплуатации жиклер успел прикипеть, откручивают три винта крепления и убирают левую боковую стенку. Ключом на 17 откручивают гайку и отводят трубопровод в сторону. Затем выкручивают два винта, которыми корпус форсунки крепится к стене. Прикипевшую резьбу обрабатывают WD-40 или керосином и откручивают жиклер. На его место устанавливают новый и монтируют духовку в обратной последовательности.

После замены жиклеров плиту подсоединяют к баллону или центральному газоснабжению, используя гибкую подводку. Если технику подключают к газовой магистрали, один конец шланга присоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона предварительно намывают подмотку по часовой стрелке. В гайку шланга вставляют уплотнительное кольцо. Части соединяют и затягивают с помощью газового ключа. Другой конец гибкой подводки подсоединяют к резьбе выхода плиты, используя при креплении лен или фум-ленту.

Если устройство требуется подключить к баллону, один конец гибкого шланга присоединяют к патрубку плиты через штуцер и закрепляют червячным хомутом. Другой конец крепят к редуктору и также стягивают хомутом. Редуктор подсоединяют к баллону, используя паронитовые прокладки; при этом он должен располагаться горизонтально. Крепеж затягивают с помощью рожкового ключа.

Затем проверяют герметичность подключения. Мыльным раствором промазывают все соединения и пускают газ. Если мыло не пенится, значит, утечек нет. После этого по очереди зажигают газ в горелках. Пламя синего цвета без желтых и красных оттенков свидетельствует о том, что работа сделана правильно.

Как заменить жиклёры?

@sovet-ingenera.com

Замена жиклёров – совсем несложная операция. Для её проведения понадобится крестовая отвёртка и набор накидных и рожковых ключей.

Далее действуйте в следующей последовательности:

• Снимите с плиты решётку.
• Снимите рассекатели и конфорки.
• Открутите винты на крышке варочной панели.
• Снимите металлическую панель.
• Под крышкой вы увидите две металлические пластины, на которых закреплены корпуса горелок. При необходимости продуйте и прочистите отверстия рассекателя.
• Чтобы отсоединить наконечник горелки, найдите фиксатор. Он похож на сдвоенную пластинку из металла с отверстием. Сведите концы этой «прищепки» одной рукой, а второй нажмите на трубку. Трубка выйдет снизу пластины, а наконечник освободится.

• Теперь нужно сдёрнуть наконечник с трубки. Под ним вы увидите кольцо-уплотнитель. Если кольцо осталось внутри насадки, выньте его.
• Выкрутите форсунку из наконечника и замените на новый.
• Сборка осуществляется в обратном порядке.

Замена неисправных жиклёров занятие несложное, но требующее определённой сноровки. Если вы не уверены в своих силах, воспользуйтесь услугами мастера.

Маркировка

Отверстия в жиклерах делают с максимальной точностью, чтобы они обеспечивали нужную пропускную способность. Расширять их самостоятельно – не самая лучшая затея.

На болтике указывается номер, который обозначает его размер (маркировку). Для каждой из горелок в зависимости от размера производителем предусмотрен свой номер. Зачастую форсунки разных предприятий совпадают друг с другом резьбой и размерами.

Если вы потеряли второй набор форсунок или его изначально не было в комплекте, вы сможете отыскать всю необходимую информацию в интернете.

Чтобы найти технический паспорт плиты, нужно лишь вбить в поисковой строке марку и модель. В паспорте указывается, какие жиклеры используются для трубопровода, а какие для баллона.

Жиклеры продаются в любом магазине бытовой техники.
