Быстрая зачистка проводов от изоляции

Сложные варианты удаления изоляции

Определенные трудности возникают при снятии матерчатой изоляции. Нить бывает намотана довольно плотно, срезать ее ножом затруднительно. Здесь поступают иначе. С помощью наждачной бумаги зачищают нужный участок с одной из сторон. Остальная часть нити снимается легко.

У радиолюбителей часто используют провода ПЭЛШО. На них используется нитевая обмотка. Вот ее и снимают, используя наждачную бумагу с мелким зерном. Проводник укладывают на деревянную опору, а потом несколькими движениями, прижимая абразив к опоре, разрушают нить с одной из сторон. Потом ее несложно снять.

При необходимости оголить экранированный провод прорезают наружную оболочку, а потом ее снимают. Дальше расплетают экранирующую оплетку, освобождая изоляцию в требуемом месте. Только потом удаляют изоляцию со среднего проводника.

В некоторых случаях можно снять пластик с металла, используя нагретые поверхности. Так иногда поступают радиолюбители, чтобы снять паяльником защиту.

Иногда снимают покрытие, сжигая его на огне. Такой способ крайне опасен. Использовать его запрещается. Выделяются вредные газы, изоляционное покрытие снимается неравномерно, часть его после перегрева не выполняет свои функции.

Снять изоляцию с провода сумеет любой домашний мастер, используя остро заточенный нож. Несложно изготовить простейшие приспособления для этой работы. Покупные приспособления позволят выполнять эту работу быстро и качественно.

Разновидности изоляционных материалов

Различают одинарную и двойную изоляцию.

Наилучший вариант – кабели, оснащенные двойной изоляцией. Если планируется размещение провода в штробах, допускается использовать простую изоляцию

Для производства используются различные изоляционные материалы:

Пластик на основе органических соединений. В основном это термопластик, который размягчается при нагревании. При горении этот пластик выделяет в окружающую среду различные токсины. Они становятся более твердыми при нагревании. Утепление из них применяют только в особых случаях, когда требования к нему повышены.

Натуральный или искусственный каучук различных видов. Он затвердевает при нагревании и поддерживает горение. Утеплитель на тканевой основе. Выдерживает достаточно высокую степень нагрева (макс. 400⁰) при сохранении теплоизоляционных свойств. Экранирующая оплетка. Это не изоляция в прямом смысле, так как оплетка не выполняет роль изоляции, а является защитой от механических повреждений. Плетеный доспех. Также действует как защита от повреждений

Выбор инструмента для зачистки зависит от материала, из которого он изготовлен.

Обзор лучших моделей стрипперов для снятия изоляции с проводов

Большой популярностью пользуется инструмент для снятия изоляции отечественного производителя КВТ. Компания предлагает качественные модели стрипперов по доступной стоимости. Одной из самых популярных моделей является инструмент для снятия изоляции WS-04А, который предназначен для удаления оплетки с проводов сечением 0,05-6 мм². При помощи винта микронастройки можно регулировать диаметр отверстия под размер кабеля. Купить стриппер можно за 1,2 тыс. руб.

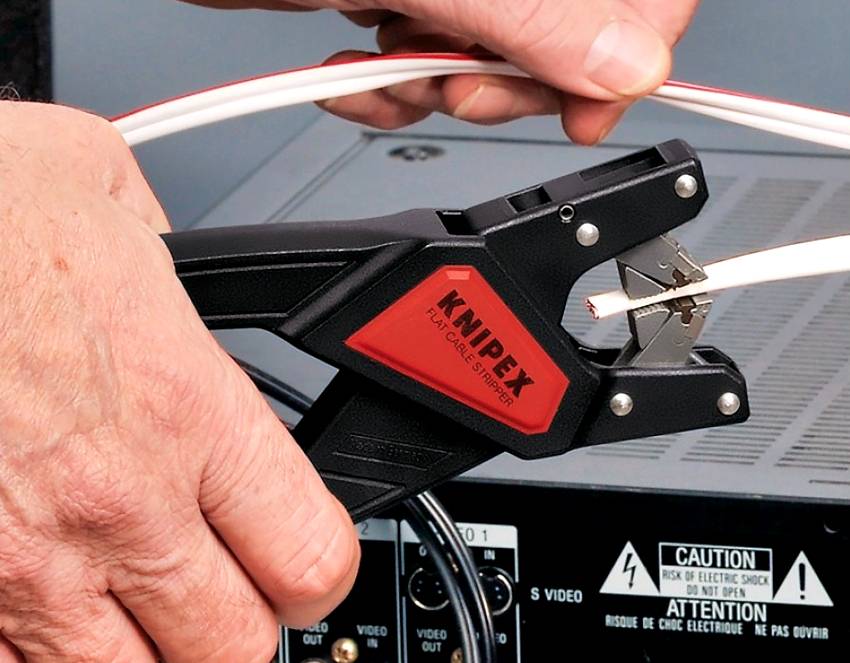

Для удаления изоляционной оплетки с плоских проводников ПУНП и ВВГ-П и очистки оболочки с кабеля сечением 0,05-10 мм² можно использовать модель KBT WS-11. Инструмент для снятия изоляции имеет винт микронастройки, что позволяет подобрать необходимый диаметр отверстия для определенного типоразмера кабеля. Для удобной эксплуатации инструмент оборудован двухкомпонентными рукоятками и усиленными прижимными губами с шириной захвата 13 мм.

Инструмент для снятия изоляции WS-04А от компании KBT является одним из самых популярных устройств

Данная модель стриппера позволяет одновременно зачищать несколько проводов одним движением, что осуществляется благодаря широким прижимным губам. Инструмент оснащен опцией частичного удаления изоляции. Стоимость стриппера составляет 1,4 тыс. руб.

Другой хорошей моделью отечественного производства является инструмент для снятия изоляции KBT WS-12, который используется для многожильных и многопроводниковых кабелей сечением 0,05-10 мм². Приспособление оснащено встроенным модулем для обрезки проводов. Лезвия инструмента выполнены из нержавеющей стали. Они имеют направляющие, которые предохраняют от разбалтывания и косой резки. Инструмент может снять изоляцию с середины провода. При помощи съемного цельнометаллического регулятора можно задать расстояние, необходимое для удаления оплетки. Стоимость инструмента составляет 1,5 тыс. руб.

Востребованный инструмент для снятия изоляции KBT

Компактный и удобный в работе инструмент для снятия изоляции – КВТ КС 25. Он предназначен для кабелей СИП сечением 4,5-25 мм². Стриппер имеет поворотный, регулируемой по длине нож, который выполняет удаление оплетки толщиной 3,5 мм. Разрезы изоляции могут производиться продольно, поперечно и по спирали. Корпус приспособления изготовлен из ударопрочного пластика, что является гарантией надежности и долговечности устройства.

Для выполнения манипуляций с проводами инструмент можно установить на стол и зафиксировать при помощи подпружиненной скобы. Купить стриппер можно за 1,5 тыс. руб.

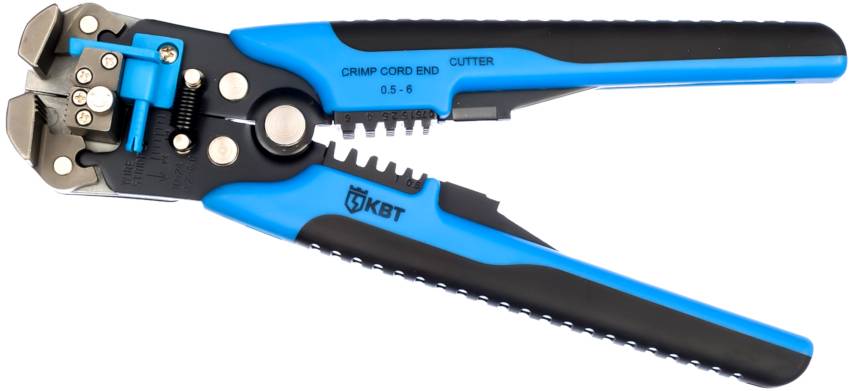

Инструмент WS-06 является автоматическим стриппером, который настраивается на необходимую толщину изоляции

Инструмент для снятия изоляции KBT WS-06 является автоматическим стриппером, который настраивается на необходимый диаметр и толщину изоляции. Он предназначен для многожильных проводов размером до 2 мм. Удаляет оплетку сечением 0,2-6 мм². Корпус приспособления изготовлен из стекловолокна, что придает ему прочность, надежность и легкость в эксплуатации.

Инструмент оснащен ограничителем длины для снятия изоляции. Рукоятки имеют блокиратор в сложенном положении, что обеспечивает удобство и безопасность при хранении устройства. При помощи данного стриппера можно осуществлять V-образную резку кромок кабеля при зачистке проводов от изоляции. Инструмент можно купить за 1,3 тыс. руб.

Какой инструмент для снятия изоляции лучше всего?

Инструмент, известный как инструмент для зачистки проводов, представляет собой небольшой ручной инструмент, похожий на плоскогубцы. Однако он используется для снятия электрической изоляции с электрических проводов.

Этот тип инструмента является относительно недорогим, и его полезно иметь дома, потому что вы никогда не знаете, когда вам нужно выполнить некоторые электромонтажные работы.

Кроме того, вы можете использовать его для зачистки проводов, которые хотите использовать в качестве обрезков.

Прежде всего, подумайте, какой инструмент вам нужен и для чего вы его используете.

Например, если вам нужно много зачистить провод при ремонте дома, лучше всего приобрести промышленный или коммерческий инструмент для зачистки проводов.

Они автоматические и облегчают вашу работу.

Автоматическая машина для зачистки проводов StripMeister

Этот тип автоматического устройства для зачистки проводов отлично подходит, если вы хотите зачистить всю проволоку. Он подходит для проволоки разной толщины, что делает его универсальным.

Кроме того, он очень хорошо работает, чтобы зачистить провод Romex, что полезно. Фактически, провод Romex – самый популярный тип проводки в домах.

Этот инструмент работает очень быстро, поэтому вы можете быстро выполнить больше работы.

Здесь вы можете увидеть, как это работает:

Если вам просто нужен ручной инструмент для зачистки проводов для небольших электромонтажных работ по дому или для быстрого самостоятельного выполнения работ, мы рекомендуем хороший ручной инструмент для зачистки проводов.

Klein Tools 11063 8-22 AWG Инструмент для зачистки проводов Katapult

Мы рекомендуем именно этот инструмент для зачистки проводов, потому что он прост в использовании. Достаточно сделать одно движение рукой, и он снимет проволоку с оплетки.

Кроме того, это совершенно не повреждает провод. Он также удаляет с проводов до 24 мм изоляции.

Самое приятное то, что у него есть механизм натяжения, который надежно удерживает провод на месте. После зачистки провода пружина возвращается в исходное положение.

Самый доступный инструмент для зачистки проводов: Horusdy Stripping Tool

Если вы новичок или впервые пытаетесь зачистить провод, мы рекомендуем использовать специальный инструмент, называемый устройством для зачистки проводов. Мы упоминали об этом выше, и им легко пользоваться.

Вот еще один доступный вариант:

Этот тип ручного инструмента для зачистки проводов снабжен множеством выемок, соответствующих разным размерам и толщине проводов.

Вы можете использовать этот инструмент для зачистки, резки и обжима, так что это удобный инструмент для дома.

FAQ

Как зачистить провод вручную?

Прежде чем приступить к зачистке провода, сначала определите калибр вашего провода, сравнив его с отверстиями на боковой стороне инструмента.

Затем вы помещаете кончик проволоки на расстоянии 1-1 / 2 дюйма от конца и прямо в губки инструмента. Убедитесь, что на нем правильно сделана выемка калибра подходящего размера.

Затем закройте приспособление для зачистки проводов и убедитесь, что оно плотно прилегает к проводу. Это гарантирует, что он прорежет оболочку провода.

Наконец, когда губки инструмента все еще плотно сомкнуты, начните снимать оболочку с конца проволоки.

Как зачистить длинный провод?

Лучше всего использовать наш наконечник №4, самодельный инструмент для зачистки проводов. Таким образом, вы можете легко протянуть проволоку через лезвие. Кроме того, мы рекомендуем инструмент для зачистки электрических проводов, если вам нужно зачистить много проводов, поскольку это экономит время.

Как быстро зачистить медные провода?

Для быстрой зачистки медных проводов мы рекомендуем использовать ножницы. Наденьте перчатки и просто потяните нож для резки бумаги вдоль провода, и он сразу же срежет изоляцию. Это как сдирать пластик с провода. Используйте этот метод, если вам нужно зачистить небольшое количество проволоки, если вам нужно сделать много, это утомит вашу руку и вы рискуете порезаться.

Популярные способы снятия изоляции

Практические навыки играют большую роль в процессе зачистки изоляции проводов. Основные трудности возникают при работе с тонкими проводами, когда значение имеет каждое движение. Оптимальное усилие нажима вырабатывается только практикой.

Наиболее часто пользуются следующими способами удаления изоляции:

Каждый из вариантов предпочтителен в конкретных обстоятельствах.

Вариант №1 – применение ножа для срезки изоляции

В домашних условиях чаще всего используют нож

Важно, применяя этот нехитрый инструмент, правильно подобрать наклон лезвия. Самая большая ошибка — подрезка по кругу с удержанием режущей части в перпендикулярном положении

В этом случае трудно избежать насечки жилы или нарушения вторичной изоляции.

Если при снятии оплетки с провода сечением от 0,6 до 0,8 мм повредить жилу, то даже при небольшом изгибе она сломается в этой точке

Правильное положение ножа — это когда инструмент и ось провода находятся в одной плоскости. Сначала разрезают оплетку вдоль проводника. Далее отделяют изоляцию, отводят ее в сторону и окончательно срезают у основания.

Лучше использовать для удаления жесткой изоляции с проводов специальный нож электрика с лезвием прямым или изогнутым. Главное, чтобы отсутствовали на нем зазубрены и заусенцы. Если нож складной, он должен быть оснащен фиксатором, чтобы не складывался самопроизвольно.

В хорошем лезвии имеется двухсторонняя под небольшим углом заточка, внутреннее закругление режущей кромки. Некоторые варианты монтерских ножей имеют особую конструкцию лезвия — оно короткое и закругленное внутрь, а на конце находится «пятка»

Она лимитирует глубину реза, что важно в случае необходимости снятия верхнего слоя изоляции без повреждения оболочки отдельных жил

Вариант №2 – бокорезы для зачистки изоляции

Бокорезы — инструмент удобный и безопасный, но только в случае правильного применения

На что следует обращать внимание, так это на направление режущих кромок и прилагаемое усилие

1. Оболочку подсекают с разных сторон, а после снимают с проводника. Подходит такой метод для работы с проводом, имеющим значительное сечение.
2. Оплетку фиксируют и прорезают режущими краями бокореза, а затем стаскивают в сторону, совершая осевые движения.

В любом случае действовать нужно предельно аккуратно, иначе проводник будет либо поврежден, либо откушен.

Работая с бокорезом, нужно учесть, что заточенную сторону губок инструмента необходимо ориентировать в сторону, противоположную вектору стягивания оплетки

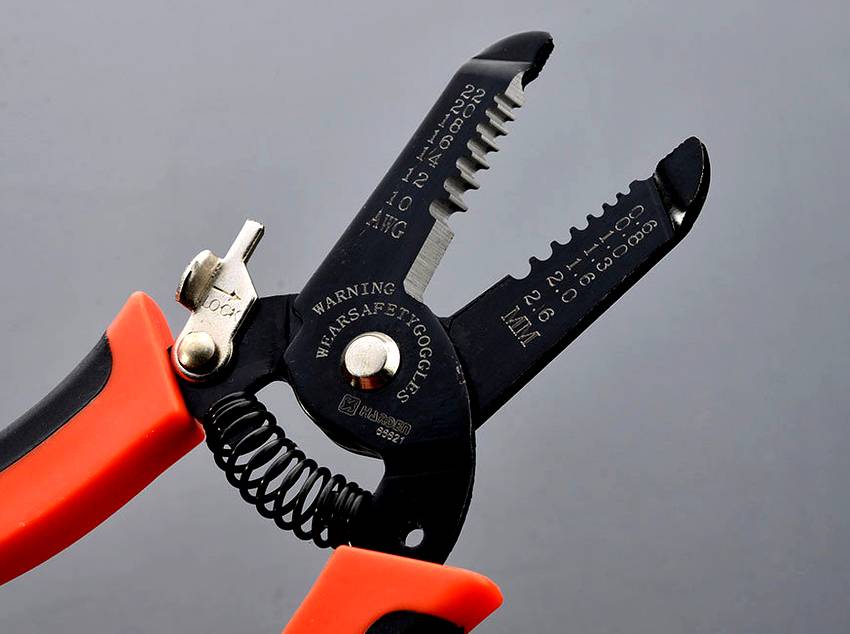

Выпускают и бокорезы с насечками для проводников определенного диаметра. Это упрощает применение инструмента в домашних условиях.

Следование рекомендациям позволит свести к минимуму риск перекусывания жилы. Также грамотное использование инструмента освободит от применения больших сдавливающих усилий.

Вариант №3 – термохимический способ удаления

С очень тонких проводников, сечением менее 0,2 мм, снятие изоляции с эмалевого провода или провода с полихлорвиниловой изоляцией механическим путем — большой риск. Здесь больше подойдет термохимический метод.

Как снять изоляцию с кабеля в домашних условиях
При работе с массой проводов и кабелей, лучше вооружиться полуавтоматическим или автоматическим прибором. Этот инструмент необходим профессиональным электромонтажникам.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

• Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
• Тонкая линия расплава не приводит к перерасходу материала.
• Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Отличительные черты стрипперов для снятия изоляции

Самым популярным и востребованным приспособлением для зачистки проводов является стриппер. Это специализированный инструмент, выполняющий обработку кабеля при помощи двух подвижных ножей, которые имеют полукруглую форму. Исходя из размера сечения провода, выполняется выбор необходимого калибра инструмента, что является гарантией получения точной насечки и отсутствия повреждения жилы.

Стриппер может быть механическим, полуавтоматическим или автоматическим. Первый вариант представлен ручным приспособлением, имеющим простую конструкцию, по внешнему виду напоминает пассатижи. Ручной кабелерез применяется для зачистки отдельных проводов. Благодаря наличию нескольких отверстий разного диаметра с лезвиями на внутренней поверхности прижимов, можно обрабатывать кабель разного сечения, находящегося в диапазоне 0,25-2,5 мм.

Самым популярным инструментом для зачистки проводов является механический стриппер

Данный тип стриппера имеет компактные размеры и небольшой вес, что делает его удобным и практичным в использовании. Для снятия изоляции подбирается размер отверстия, кабель закусывается, при выполнении круговых движений изоляция срывается с провода. Стоимость такого стриппера для зачистки проводов составляет в среднем 400-1000 руб.

Полуавтоматический и автоматический инструмент для зачистки проводов

Для выполнения больших объемов работ рекомендуется использовать полуавтоматический вариант, оснащенный особым механизмом, благодаря которому не требуется прокручивать стриппер вокруг провода. С его помощью можно удалять изоляцию из нескольких жил сразу. Для снятия защитного слоя следует подобрать необходимое углубление, соответствующее диаметру сечения провода, поместить в него жилы и посредством давления на рукоять удалить изоляцию. Купить такой стриппер можно за 1200-2500 руб.

Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции. Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм.

Стрипперы бывают механическими, полуавтоматическими и автоматическими

Автоматические стрипперы обладают расширенной функциональностью, что предполагает выполнение обжимки наконечников, обрезки концов кабеля, скрутки многожильных проводов. Приспособление может применяться для зачистки проводов с одинарной и двойной изоляцией. Одна манипуляции позволяет снять один слой. Для удаления второй оплетки процедура повторяется.

Некоторые производители выпускают специальный вид щипцов для снятия изоляции с проводов, которые используются для обработки витой пары. Инструмент выполнен в виде зажима, оснащенного встроенным лезвием. Такое приспособление может произвести манипуляцию, способствующую точному и аккуратному снятию внешней оболочки кабеля. Данный инструмент позволяет обрабатывать коаксиальные кабели для последующей установки F-коннектора.

Для оптических волокон и силовых кабелей существует особый тип полуавтоматического станка для снятия изоляции с проводов, благодаря которому обеспечивается высокая точность зачистки изоляционного покрытия. Такой инструмент имеет довольно высокую стоимость и применяется профессионалами для осуществления узкоспециализированных задач.

Для обработки витой пары используются специальные виды щипцов

Очищение ржавчины

Помимо налета разного оттенка, в верхнем слое медных предметов появляется ржавчина, представляющая собой окислы железа в виде хлопьев. Для ее удаления используют сильнодействующие кислотные растворы, а для промывания изделий — раствор пищевой соды.

В чашку из керамики, стекла или другого инертного материала наливают кислотный раствор и пинцетом погружают в нее медное изделие. Начнется реакция, во время которой происходит чистка от ржавчины и идет темный дым. Когда процесс завершится изделие аккуратно вытаскивают и перекладывают в раствор пищевой соды для нейтрализации кислоты. Промытый предмет тщательно вытирают тряпкой.

Важно!

Во время действий с кислотой обязательно защищают руки резиновыми перчатками, надевают защитную маску либо очки и респиратор.

Рекомендации по выбору инструмента

Knipex KN 1262180

Выбирая механизмы для зачистки кабеля, обращают внимание на следующие характеристики:

• Максимальный и минимальный диаметр.
• Наличие сменных ножей.
• Регулировка диаметра и глубины реза.
• Дополнительные операции.
• Производитель.

Если инструмент применяют для личных нужд эпизодически, останавливаются на простых устройствах с учетом параметров используемого кабеля. При выполнении электротехнических работ при самостоятельном ремонте выбирают приспособления широкого спектра действия, которые отрезают провод, обжимают концы проводника, снимают изоляцию.

Производители

Knipex KN-166005SB

Надежной в России считается продукция немецкой фирмы Knipex. Автоматический стриппер Knipex KN 1262180 используется для одно- и многожильных проводов площадью сечения 0,2-6,0 мм2. Инструмент настраивается на диаметр автоматически, аккуратно снимает изоляцию. Длинная головка обеспечит доступ в укромный уголок.

Для оголения коаксиальных кабелей используют Knipex KN-166005SB. Инструмент за один проход снимает наружную оболочку, экранную защиту и изоляцию. Снабжен тремя встроенными ножами, каждый настраивается на глубину с помощью шестигранного ключа. Изоляция срезается при прокручивании стриппера на 360 градусов.

Jokari JK 30140

Немецкая компания Jokari выпускает стриппер Jokari JK 30140, предназначенный для кабелей с ПВХ покрытием. Это автоматическое устройство используется в местах разветвления проводника.

Автоматический стриппер Stanley FMHTO-96230 не требует длительной настройки. Задают длину участка, на диаметр настраивается сам. Используется для круглого и плоского многожильного кабеля, все жилы очищает одновременно. Подходит для кабелей диаметром 0,2-2,6 мм. Его вес 350 г.

В домашних условиях при редкой эксплуатации используют универсальный очиститель проводов Greenlee PA1117. Стриппер снабжен 6 отверстиями диаметрами от 0,64 до 2,6 мм, дополнительным устройством для отрезания плоского кабеля. Вес 185 г. Не используется для бронированных и стальных кабелей.

Стриппер Jonard JIC-4366 снабжен двумя лезвиями, одним снимают наружную оболочку кабеля, другим изоляцию из ПВХ материала. Лезвия сменные. Приспособлением удобно работать с жесткой изоляцией.

Применение бокорезов

Большинство начинающих электриков, когда решают работать бокорезами, используют их неправильно. Так что чаще всего этот инструмент для зачистки проводов подбирают как придется, не учитывая расположение режущих кромок. Но, кстати, если вы ошиблись бокорезами, вам придется потратить больше усилий. Кроме того, высок риск поломки или перекуса.

Технология работы бокорезами следующая: вы направляете режущие кромки в сторону, противоположную движению инструмента. Это связано с тем, что при таком расположении лезвие будет резать даже с минимальным усилием. В результате вы получаете снятую с трубы оболочку и неповрежденный провод.

Пункты приема вторсырья

Приемщики лома покупают следующие отходы кабельно-проводниковой продукции:

a)      заводской брак, складские неликвиды;

b)      б/у кабельные линии, остатки производства;

c)      старый неочищенный кабель;

d)     демонтированные коммуникации;

e)      отходы монтажных работ.

Приемка осуществляется по нескольким критериям, из которых складывается цена за кг лома. Учитывают длину кусков проводника, процентное соотношение лома к изоляции, посторонним примесям.

Сдавать вторсырье рекомендуется в пункты приема, имеющие документы и разрешения на ведение такого рода деятельности. Перед взвешиванием лом осматривают, и оценивает специалисты.

Кстати! Чтобы определить вес металла без обмотки специалист приемки срезает опытный образец проводника, зачищает и взвешивает.

Средняя цена за кг медного лома на 2018-2019 год

Тип лома	Описание лома	Средняя цена, руб./кг
Кабель в обмотке	Покрытый изоляцией	250-290
Кабель медный	С выходом меди 70% и более	280-320
«Масло»	С оплеткой, снятой вручную. Принимают сырье без изоляции, краски, лака, бумаги, клемм, потемнений, окислов.	230-320
«Микс»	Телефонный кабель, шины «косички», проволока, токопроводники. Допускается наличие краски, лака, окислов	250-320
«Блеск»	Полностью очищенное сырье с идеально блестящей поверхностью	330-350
Медь после обжига	Сырье после термической обработки.	310-330

Стоимость алюминиевого лома зависит от толщины жилы, содержания Al, чистоты сырья. Диапазон цен – от 20 до 70 руб./кг.

Как снимать изоляцию с круглого кабеля

Как и где работать таким съемником, какими способами и ножами снимать изоляцию, и в чем их преимущества? Одно из преимуществ — это удобство работы Jokari внутри щитовых, когда все кабели уже заведены во внутрь и расстояния между ними и коммутационной аппаратуры минимальны.

То есть свободного пространства для широких размашистых движений ножом и руками уже нет. Кроме того, когда работаете в таких условиях тем же ножом с пяткой, есть риск, что при соскакивании лезвия с изоляции одного кабеля, можно случайно повредить другой, или удариться в стенку и аппаратуру. А это опять — вмятина и переточка.

Кольцевой надрез

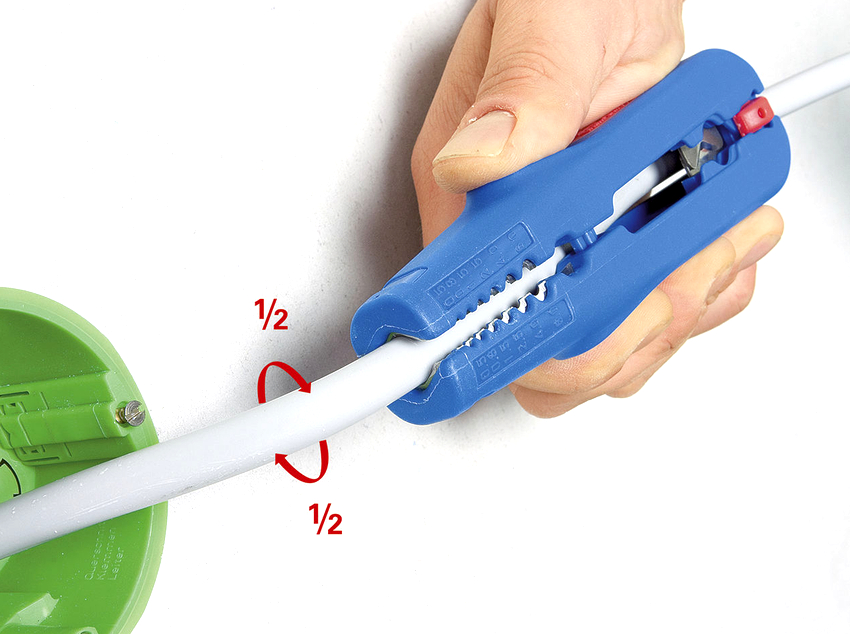

Первый способ снятия изоляции — кольцевой разрез. Для этого используются саморегулирующиеся лезвия в торце инструмента. Кабель целиком закладывается внутрь зачистки, сжимается небольшим усилием и производится два-три поворота вокруг оси, вперед-назад. Происходит кольцевой надрез внешней оболочки.

Если стриппер при этом не дорезает до самого конца изоляцию, особенно это касается кабелей с более жесткой оболочкой ВВГнг — это нормально. Он делает скорее не сквозной разрез, а некую насечку. Иначе был бы высок риск повредить изоляцию внутренних жил.

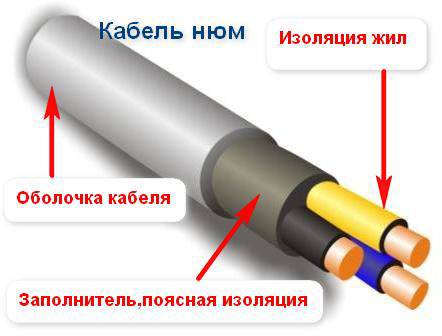

Данный способ идеально подходит для кабелей nym. Не советую его применять для проводов схожей конструкции марки ПВС. У nym все жилы внутри оболочки отцентрованы, а у ПВС они закручены по другой технологии. Поэтому их можно повредить таким надрезом не рассчитав усилия сжатия.

Если кольцевой надрез был сделан на конце кабеля, то как правило изоляцию после этого можно легко стянуть руками. Не нужно тащить ее сомкнутыми лезвиями, когда обе половинки инструмента сжаты. Это уменьшает срок службы ножа. Лучше максимально согнуть кабель и убрать все руками или пассатижами.

Продольный срез

Когда первый способ не помогает можно применить клык-нож. Вставляете его в уже сделанный надрез, кабель пропускаете через верхнее окошко, делаете небольшой уклон ножа по отношению к проводу и протягиваете съемник до конца изоляции.

Тем самым осуществляется продольный разрез внешней оболочки. Он идет одинаковой глубины на всем протяжении и нигде не режет жилу. После таких двух надрезов любая оболочка, даже жесткого или немного задубевшего кабеля легко удаляется.

Если у вас другая марка ножа, без отверстия в корпусе, придется придерживать провода двумя пальцами, регулировать вручную наклон и постоянно контролировать силу сжатия, чтобы через чур не прорезать внешний слой.

Критерии выбора инструмента и способа

При выборе приспособления или способа для зачистки кабеля важно учесть не только объем предстоящих работ, опытность мастера и финансовые возможности, но также следующие особенности материалов оболочек проводников:

1. Коаксиальный провод. Верхняя оболочка снимается термическим путем, нижняя – стриппером. Другие способы могут повредить чувствительные к нагрузкам жилы.
2. Кабель с фторопластовой изоляцией. Оболочка отличается высокой термостойкостью. Поэтому для зачистки лучше подходят механические способы – ножом или стриппером.
3. Провод с эмалированной защитой. При малом сечении сердечника – не более 0,2 мм² – применяется термический способ.

Обжиг медного провода

Термическая обработка позволяет избавиться от оплетки кабеля. Перед тем, как обжечь медные провода, необходимо повторить технику безопасности и обеспечить доступ свежего воздуха. Еще используют паяльник, чтобы снять слой изоляции с токопроводящих жил или шлейфов. Чтобы оболочка снялась, нужно расположить кабель на ровной горизонтальной поверхности, разогреть паяльник и вертикально приложить его к обмотке. Пока провод плавится, его проворачивают вокруг оси, чтобы воздействовать на изоляцию равномерно. Потом защитный слой пластика снимают, используя такой инструмент, как плоскогубцы или пассатижи. Еще можно использовать пинцет.

Другие важные нюансы

Некоторые виды чешуи невозможно удалить описанными методами. Попытка сделать это, скорее всего, приведет к повреждению металлического сердечника. Используются другие методы и средства.

Удаление изоляции с эмалированного варианта

В отличие от оболочки из ПВХ, эмаль плотно прилегает к металлу. Проблема усугубляется тем, что обмоточные провода часто имеют небольшой диаметр (до 0,2 мм) и из-за этого легко повреждаются.

Радиолюбители практикуют несколько способов снятия эмалевой оболочки:

• зачистка наждачной бумагой;
• термохимическое воздействие;
• с аспирином.

Первый вариант включает в себя следующие шаги:

1. Мелкая наждачная бумага сложена пополам абразивом внутри.
2. Вставьте в него провод.
3. Прижмите бумагу пальцами и растяните изделие.
4. Повторяйте шаги 2 и 3 до полного удаления эмали.

При толстом стержне покрытие соскабливают ножом, укладывают на твердое основание и постепенно раскатывают.

Термохимический метод заключается в следующем:

1. Фрагмент изделия из ПВХ кладут на твердую поверхность, например тот же утеплитель.
2. На него укладывается эмалированный провод.
3. Нагрейте паяльник и проведите им по пластику возле зачищенного сердечника.

Покрытие разрушается в результате химической реакции с выделяющимся хлором.

Зачистку аспирином делают так же, положив вместо пластиковой таблетку.

Зачистка фторопластовой изоляции

Этот тип ракушек встречается редко из-за его высокой цены. Только некоторые марки проводов, предназначенные для эксплуатации в агрессивной среде, покрываются фторопластом.

Пластик выдерживает температуру до +300°С и не плавится, поэтому его невозможно удалить термическим способом.

Изоляция представляет собой узкую тонкую ленту, обернутую вокруг металлического сердечника

Его осторожно соскабливают ножом с одной стороны. Дойдя до меди или алюминия, изоляцию снимают, отгибают в сторону и отрезают

Обработка коаксиального провода

В быту для подключения антенны к телевизору чаще всего используют коаксиальные кабели. Они состоят из 2 лидеров. Один расположен в центре секции, другой окружает его по кольцу.

Для снятия изоляции потребуются инструменты:

• нож;
• кусачки.

Последовательность действий:

1. Кабель расположен вертикально.
2. Отступив от конца 2,5 см, ножом на утеплителе делается перпендикулярный надрез.
3. Лезвие прорезает внешнюю оболочку, оплетку, экранирующую фольгу и белую диэлектрическую пену.
4. Пройдя ножом половину расстояния, уменьшите усилие, чтобы не повредить центральный проводник.
5. Сделайте кольцевидный надрез на той же глубине.
6. Наружные слои снимаются вращательными движениями.
7. Провода, торчащие из-под оболочки, удаляются кусачками, остатки пенопласта удаляются с центрального проводника гвоздем.
8. Отступив от края наружной изоляции 8 мм, делают неглубокий кольцеобразный надрез, не прорезающий оплетку.
9. Снять скорлупу.
10. Оберните оплетку поверх внешней изоляции.

Теперь можно установить F-коннектор на кабель.

Разница между проводом и кабелем

При описании электропроводки в качестве проводника тока часто используется термин «провод» или «кабель». Непосвященному в тонкости электричества человеку может показаться, что это одно изделие. На самом деле они разные.

Провод в традиционном понимании — это провод небольшого сечения. Такой проводник может быть одинарным или резьбовым. У него может вообще не быть изоляции, а если и есть, то легко в виде трубы. Снять его очень легко.

Кабель состоит из определенного количества токонесущих. Они соединены в одно целое, но не соприкасаются друг с другом и заключены в оболочку из специального материала.

Для провода с одной жилой сечение устанавливается по одной жиле, для многожильного провода площадь сечения образуется суммой сечений всех жил. Для улучшения эксплуатационных характеристик троса в середину введена нейлоновая нить.

С любым проводником следует обращаться осторожно, особенно с алюминиевыми проводниками. По сравнению с медью они более хрупкие

Изгибающие нагрузки снижают и без того небольшой запас прочности алюминиевых проводников.

Некоторые характеристики для сравнения:

• плотность алюминия — 2,7, меди — 8,9 т/мᶾ;
• многожильный вариант для алюминия исключен, для меди возможен;
• удельное сопротивление алюминия 0,0294, меди — 0,0175 Ом х мм²/м.

Повреждение во время зачистки алюминиевых проводников еще больше снижает производительность.

Подробнее о типах кабелей и проводов вы можете прочитать в этом материале .
