Заземление ванны в квартире: зачем и как правильно заземлять ванну

Заземление полотенцесушителя

Блуждающие заряды и гальваническое окисление уменьшают срок эксплуатации изделия. Первый фактор возникает из-за повреждения проводки, бытовой техники. Гальванической коррозии способствует взаимодействие воды и разнородных металлов. Из-за этого заземление полотенцесушителя считается обязательным.

Когда отопительная система состоит из металлических труб и защищена изначально, уравнивать потенциалы не нужно.

Если элементы пластиковые, их нужно подсоединять к общей шине. Процедура сложностей не вызывает, достаточно прикрепить проводник к полотенцесушителю хомутом, подвести к нулевой шине.

Правила выполнения заземления

Для того, чтобы сделать заземление металлической (стальной или чугунной) ванны в квартире, в соответствии с требованиями ПУЭ (п.1.7.57, п.1.7.83), необходимо произвести соединения, согласно прилагаемой схеме:

Для того, чтобы заземлить все металлические части в ванной комнате, следует вначале произвести установку коробки уравнивания потенциалов. Сделать ее можно из любой клеммной или распределительной коробки, содержащей нулевую шину с необходимым количеством клемм. Коробка соединяется с PE или PEN – шиной, расположенной во вводном или этажном щитке. Далее следует сделать подключение к коробке уравнивания потенциалов следующих металлических частей (по сути заземлить их):

• корпус металлической ванны;
• трубопроводы горячего и холодного водоснабжения;
• экранирующая сетка, закрывающая греющий кабель теплого пола, при его наличии.

Обычно конструкции металлических ванн содержат специальные контактные элементы для присоединения к ним заземляющего провода. Сечение провода для заземления ванны должно быть не менее 2,5 мм.кв. Для этих целей можно выбрать провод марки ПВ-1. При отсутствии такого контакта, можно сделать его самостоятельно: в нижней части корпуса приварить болт, для последующего крепления заземляющего проводника под гайку. Для этой цели лучше использовать прилив на корпусе, предназначенный для установки съемной ножки. На фото ниже наглядно показывается, как заземлить чугунную ванну в квартире:

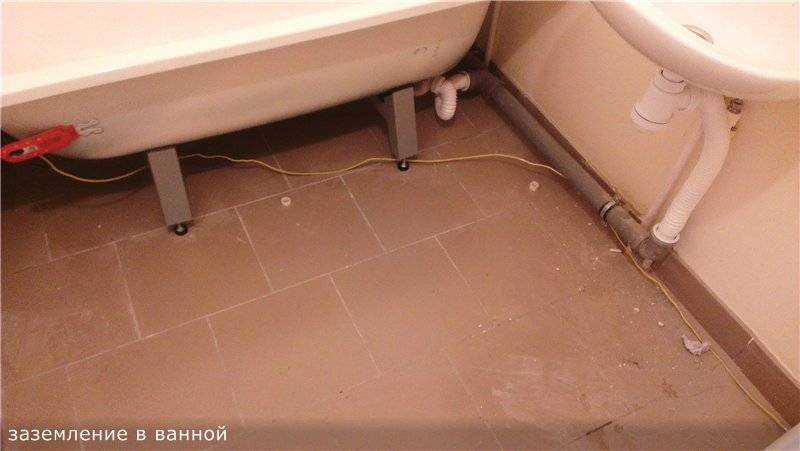

Если же ванна акриловая, заземлить ее можно, используя металлический каркас, на который устанавливается чаша. Несмотря на то, что акрил является диэлектриком, все же он способен накаливать статическое электричество, в результате чего от ванны возможно получить удар током. Организация защиты позволит от этого обезопасить.

Кроме этого, электрические розетки, расположенные в ванной комнате (как и в остальных помещениях), должны иметь три контакта, с подключением PE или PEN – проводника.

Заземление ванны с гидромассажем кардинально не отличается от заземления обычной конструкции. Джакузи оборудованы насосами с электроприводом, корпус которого следует заземлить, соединив его с защитным заземляющим проводником. Схема заземления джакузи представлена ниже:

К сказанному следует добавить, что в соответствии с пунктами 701.415.1, 701.415.2 ГОСТ Р 50571.7.701-2013 , установка электрических розеток в ванной комнате в квартире допускается при соблюдении одного из двух условий:

• штепсельная розетка подключена к сети через разделительный трансформатор, обеспечивающий гальваническую развязку;
• розетка защищена устройством защитного отключения (УЗО), с уставкой дифференциального тока, не более 30 мА.

При прочтении ПУЭ возникает естественный вопрос: как правильно заземлить ванну в квартире, расположенной в старом доме, например, в хрущевке, где отсутствует защитный заземляющий проводник? Обязательно или нет выполнение этого мероприятия? В этом случае необходимо привести систему заземления в соответствие с ПУЭ, то есть, перейти на систему TN. Другого ответа на этот вопрос быть не может.

Следует предостеречь домашних мастеров от неквалифицированных действий в этом направлении. В системах без защитного заземления не следует соединять ванну с трубами водоснабжения, отопления или с самодельным заземлением

Обратите внимание на то, что система мер, направленных на обеспечение безопасности, в частности, в ванной комнате, обозначается в ПУЭ как «система уравнивания потенциалов», а не «заземление». В этом заключен глубокий смысл, выражающийся в том, что самоцелью является не заземление, а предотвращение возможности попадания человека под воздействие разности электрических потенциалов

Система уравнивания потенциалов, как средство защиты, утрачивает свою эффективность после применения (хотя бы даже эпизодического) водоводов с пластиковыми трубами. В этой ситуации уберечь от несчастного случая поможет правильно установленное и чутко настроенное устройство защитного отключения. О том, как подключить УЗО к сети, мы рассказывали в отдельной статье.

На видео ниже вы также можете просмотреть мнение эксперта о том, как организовать заземление ванны в квартире либо частном доме:

Это все, что мы хотели рассказать вам о том, как сделать заземление ванны в квартире своими руками. Учитывайте требования ПУЭ и наши рекомендации, чтобы заземлить конструкцию правильно и быть в безопасности!

Заземление гидромассажной ванны

Для джакузи нужно создавать защитную систему, так как ее работа невозможна без электросети, что несет угрозу проживающим в доме и их гостям. При этом для подключения необходимо использовать розетку, имеющую заземление.

Для создания защитной системы выбирают розетку, в которой предусмотрена «шторка», что защищает изделие от брызг воды, образующихся во время банных процедур с гидромассажем. В изделиях имеется третий штекер, выступающий заземляющим. Чтобы подключить сантехническое устройство, применяют провода с двухслойной изоляцией и гофрированную трубку.

Согласно правилам электробезопасности, заземляющую розетку нужно располагать на высоте не меньше 30 см и на некотором удалении от ванны — от 50 см.

При возникновении любых проблем с подключением устройства, если защитная система неисправна, нельзя пользоваться ванной до устранения всех неполадок. В идеале следует доверить работу электрику, чтобы исключить вероятность ошибки.

После заземления ванны проложите заземляющий провод до коробки уравнивания потенциалов. Последнюю принято устанавливать на сухой стене. Для его присоединения используют специальные клеммы. Далее КПУ соединяют с шиной заземления, расположенной в электрощитке, с использованием медного провода.

Технология

Схема клеммного распределителя.

Для того чтобы провести заземление ванны, нужен специальный провод с сечением не менее 6 мм. Одной стороной его необходимо подсоединить, используя болт, к приливу, другой конец проводка подключается к клеммному распределителю.

Распределитель может располагаться в любом удобном для этого месте. Это может быть стена или пространство под ванной. Следует подчеркнуть, что крепится он при помощи крепежного винта. Труба, по которой подается вода, соединяется со щитом распределения. Происходит это с применением распределителя с клеммами. Провод, который идет в щит, следует поместить в специальную трубку, которую располагают под плинтусом.

Есть еще один вариант проведения работ по заземлению ванны. Все элементы, сделанные из металла, соединяются проводом, он послужит в дальнейшем проводником. Потом провод нужно прикрепить к проушине, если позволяет конструкция самой ванны. При ее отсутствии используется дрель, делается отверстие в ножке, подбирается крепеж нужного размера. Болт нужен для того, чтобы закрепить заземляющий провод, далее идет прокладка провода до щита распределения (обычно он находится в подъезде вашего дома).

В этом щитке должен находиться провод заземления дома, его необходимо найти и закрепить свой провод, который идет от вашей ванной комнаты. Всю необходимую консультацию по этому поводу лучше всего узнать у электрика ЖЭКа. Если этого не сделать, то все проведенные работы будут напрасными. Следует подчеркнуть, что такое заземление отлично подойдет при нарушении изоляции основных проводов.

Схема заземления душевого поддона.

Если в ванной предусмотрено использование электробытовых приборов, то запомните тот факт, что при малейшем нарушении инструкции использования (например, попадание прибора в ванну или раковину) может произойти замыкание электросети и последует удар током. Заземление в таких случаях оказывается бесполезным и не поможет сохранить здоровье. Так что лучше всего отказаться от использования электроприборов в комнате с высокой влажностью.

В целях избежания тяжелых последствий специалистами жилищных служб рекомендуется обращаться за помощью к профессионалам, для чего потребуется всего лишь позвонить и оставить заявку в специальные службы. Нередко происходят несчастные случаи с нанесением поражения электрическим током. Все происходит из-за отсутствия практических навыков у человека, приступившего к работе самостоятельно.

Необходимо помнить, что самым опасным помещением в квартире является ванная комната

Поэтому при монтажных работах, связанных с установкой проводки, заземлению именно этой территории нужно уделять внимание в самую первую очередь

Схема монтажа акриловой ванны.

По своей сути процедура изоляции (заземления) ванны – это использование проводки для создания защиты, которая подключается к устройству заземления. Используют еще название такого уравнения потенциалов, как шаговое напряжение.

Самым правильным действием будет вызов специалиста, который сможет осуществить заземление правильно, а также расскажет обо всех возможных способах этого процесса, подходящих для вашей ванны. Вызывая электрика, не забудьте поинтересоваться, есть ли у него доступ для проведения такого вида работ и не стоит ли это делать самому, дабы избежать неприятных последствий.

Заземление ванны было необходимо даже тогда, когда еще не использовали пластиковые трубы, но такие работы велись на примитивном уровне. Тогда заземление заключалось в натяжке проводника к стояку, но сейчас это уже бессмысленно, стояки практически у всех пластиковые, а необходимость в заземлении ванны осталась. Теперь нужно рассмотреть способы монтажа и заземления различных видов ванн.

Комплектующие для выполнения работ

Что же потребуется для того чтобы выполнить заземление ванны? Перечень необходимых материалов небольшой и туда входят:

1. 1. Заземляющий провод. Лучше всего чтобы это был многожильный медный провод диаметром не менее 6 миллиметров. В соответствии требований цветовой маркировки, цвет изоляции должен быть желто-зеленым.

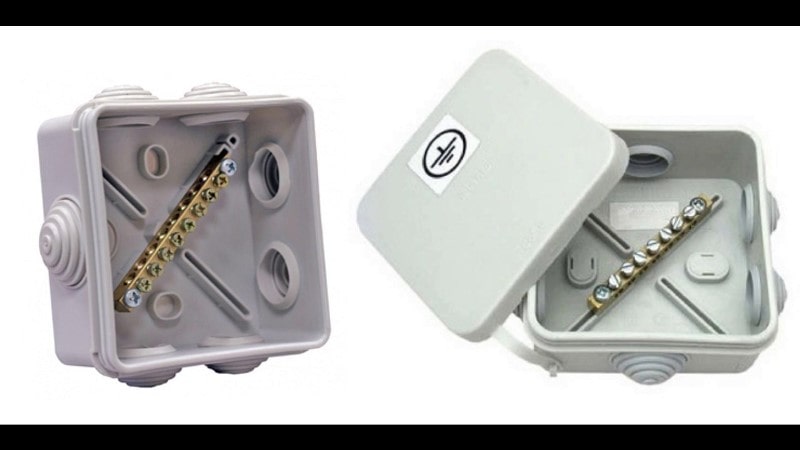

2. 2. Коробка выравнивания потенциалов. Также потребуются хомуты для выполнения работ.
3. 3. Болт с гайкой и шайбой.

В процессе работы провод рекомендуется замаскировать, это нужно для того чтобы случайно не повредить проводку. И это необходимо с эстетичной точки зрения. Часто проводка прячется за пластиковыми панелями, экранами или в предметах мебели.

Где и как можно устроить заземление

Реализация устройства заземления в старом жилом многоэтажном фонде (особенно в «хрущевках») обычно возможна только после капитального ремонта всей имеющейся в здании электропроводки, а то и всего здания – «электрика» в них проектировалась в соответствии со СНиПами середины прошлого века и просто-напросто не приспособлена к корректной работе совместно с нормальным контуром заземления. С новостройками дело обстоит намного проще – заземление там изначально заложено в проект, отвечает всем требованиям и заведено в каждую квартиру. Точнее – подведено к каждому имеющемуся в здании электрическому щиту.

Вариант современного этажного щита.

Обычно не намного сложнее устроить заземление и в индивидуальных жилых домах, дачах и коттеджах – размеры придомовой территории всегда позволяют смонтировать хотя бы минимальный контур, особенно при использовании имеющихся в продаже специальных металлических штырей-заземлителей. Завести «землю» в дом тоже особой сложности обычно не представляет.

Примитивнейший, но вполне работоспособный самодельный заземлитель.

Единственный нюанс – имеющаяся электропроводка может быть проложенной без учета необходимости подключения к «земле» (двухпроводные линии), однако проблема решается установкой шины уравнивания потенциалов конкретно в «проблемных» помещениях вроде ванной комнаты. И, естественно, установкой розеток с заземляющим контактом, предназначенных для подключения водонагревателя, стиральной машины и электрического полотенцесушителя, если он смонтирован в ванной комнате.

Заземление ванн и душевых кабин

Подключаться к контуру заземления, как уже было сказано, должно все имеющееся в ванной потенциально опасное оборудование – как стационарные электроприборы, так и крупногабаритные металлические и пластиковые предметы мебели и сантехники. В первую очередь – ванны, обычно изготавливаемые из:

• чугуна;
• эмалированной или антикоррозийной (анодированной) стали;
• нержавеющих сплавов цветных металлов;
• акрила;
• пластика;
• дерева;
• камня.

Из всего списка можно не заземлять только ванны из последних двух материалов – хотя лучше все же перестраховаться и подключить их к СУП.

Все заземляющие проводники от ванн, инженерных коммуникаций и электроприборов сводятся в коробку уравнивания потенциалов, представляющую собой обычную распаечную коробку со смонтированной в ней стандартной «нулевой шиной» — металлическим бруском с несколькими отверстиями и винтами для крепления провода. От заземляемого объекта до коробки проводники должны прокладываться таким образом, чтобы их длина была минимально возможной – но при этом исключалась возможность их случайного повреждения во время эксплуатации.

Особенности подключения старых ванн к заземлению

Все современные модели ванн, как металлических, так и изготовленных из токонепроводящих материалов, имеют специальный винт или «лепесток» для подключения заземляющего проводника. Несколько сложнее дело обстоит с металлическими ваннами старого, еще советского производства – а они встречаются достаточно часто. В соответствии с существовавшими на момент выпуска такого оборудования нормами, подобное сантехническое оборудование «автоматически» заземлялось через металлические коммуникационные трубы сразу после монтажа.

Для подключения заземляющего провода («заземляющей перемычки») такие ванны необходимо доработать, просверлив в подходящем месте небольшое отверстие для крепления болта М6 или М8 – именно к нему будет подсоединяться «земля». Это отверстие обычно делается в ближайшей доступной ножке ванны.

Распространенный способ подключения заземляющего проводника к старой ванне.

Следует учитывать – подключение проводника обязательно должно делаться через шайбу соответствующего диаметра, исключающую образование гальванической пары между материалом ванны и материалом проводника. Место, на которое будет накладываться шайба, должно быть тщательно зачищено (до «голого» металла).

Подключение пластиковых ванн

Большинство моделей пластиковых (акриловых) ванн имеет на корпусе специальный «лепесток» для их подключения к заземляющему контуру. Однако иногда, обычно у ванн нижнего ценового сегмента, на ее диэлектрическом корпусе точки подключения конструкцией не предусмотрены – в таких случаях заземляется металлический каркас, в который монтируются «купели». При этом запрещается подключать заземление к съемным ножкам – задействовать можно только элементы непосредственно каркаса.

Лепесток для подключения заземления.

Аналогичным образом осуществляется заземление душевых кабин и поддонов, а также ванн с гидромассажем.

Недопустимый вариант заземление — через съемную опору для ванны.

Заземление ванн разных видов

Как заземлять ванны старых моделей:

Для заземления ванны старого образца следует в ножке сделать отверстие и пропустить провода.

Если ванна старого образца, то для ее заземления следует в любой ножке просверлить отверстие, через которую можно будет пропустить многожильный провод. Посредством гайки, шайбы и болта необходимо закрепить на ножке ванны заземляющую перемычку или, в качестве альтернативы, многожильный провод.

С другой стороны заземляющая перемычка прикрепляется к специальному распределителю. К этому же распределителю следует подключить и провода от других металлических и электрических приборов, находящихся в квартире. Электрический распределитель можно закрепить на любой удобной стене, но, желательно, не в ванной комнате. От распределителя требуется сделать обязательный вывод на общий заземляющий щиток, который чаще всего расположен в подъезде.

Как заземлять чугунную ванну:

Чугунные ванны с завода уже идут с устройством для заземления – лепестком.

Чугунные ванны, как и ванны из других металлов, уже выпускаются со специальным устройством для заземления, которое называется лепестком. К этому лепестку с помощью гайки, шайбы и болта требуется подсоединить оголенный участок многожильного заземляющего провода.

Если ванная комната оборудована душем с устройством моментального подогрева воды или электрическим водонагревателем, которые имеют достаточно большую мощность, то в этом случае однозначно требуется надежное заземление. Заземляющая перемычка проводится в виде соединения всех металлических частей с заземленными трубами.

Как заземлять акриловую ванну:

Особой популярностью среди потребителей пользуются ванны, сделанные из акрила, потому что они сравнительно недороги, отличаются небольшим весом и удобны в использовании. Хотя акрил не относится к металлам, а значит, не является и проводником электрического тока, но заземление акриловой ванны во время ее установки просто необходимо. Зачем же тогда заземлять акриловую ванну?

Заземляющее устройство крепится к металлической основе акриловой ванны.

Прежде всего, ванны из акрила выпускаются как литые, так и экструдированные. Именно экструдированные акриловые ванны плохо держат форму и поэтому всегда комплектуются металлической основой, которой требуется обязательное заземление.

Также акрил, как диэлектрик, способен создавать некое статическое электричество. И если в ванну из этого материала набрать воду, то в зависимости от площади самой емкости накопится соответствующий электрический заряд. Поэтому заземляющее устройство крепится непосредственно к металлической основе акриловой ванны.

Как заземлять гидромассажную ванну:

В последнее время популярностью пользуются гидромассажные ванны, работа которых основана на использовании электрического тока. Гидромассажная система такой ванны подключается к сети с нормальным напряжением 220В и частотой 50 Гц.

Ввиду того, что гидромассажная ванна работает от электричества, заземление является особо актуальным вопросом.

Для такого оборудования, прежде чем заземлять, нужно оборудовать отдельную заземленную розетку, которая оснащена отдельным штекером и проводом с двумя изоляционными слоями. Данный штекер и является непосредственным устройством заземления. Благодаря этому вода не попадает на поверхность розетки и короткое замыкание не может произойти, поэтому розетку еще часто называют влагозащитной.

Влагозащитную розетку, прежде чем заземлять, лучше всего устанавливать на стене. При этом высота ее расположения от уровня пола должна составлять не менее 30 см и от наружного борта гидромассажной ванны – не менее 50 см. Такие меры безопасности соблюдаются для исключения возможного попадания воды в розетку. Подводка выполняется отдельным проводом с двойным изоляционным слоем.

При установке гидромассажной ванны, а также стиральной машины и электрического водонагревателя, обязательно требуется специальный автомат на 16А, регулирующий напряжение электричества. Такой автомат рекомендуется устанавливать в прихожей или в другом помещении, но никак не в ванной комнате.

Категорически запрещается использовать в быту гидромассажную ванну, розетка которой не имеет специального заземляющего контакта. Нельзя заземлять ванну посредством водопроводного, канализационного или отопительного оборудования. Запрещается проводить техническое обслуживание при работающей гидромассажной ванне и пользоваться ею при неисправном заземлении или поврежденном электрошнуре.

Акриловая ванна

Схема гидромассажной ванны.

Акриловую ванну тоже необходимо заземлять. Заземление происходит с использованием специальной шины, которая находится в щитке распределения (перемычка).

Такой вид ванны сейчас самый распространенный. Эту популярность акриловая ванна получила благодаря небольшому весу и невысокой стоимости. И пусть акрил не может быть проводником тока, сделать заземление ванны – это самая важная задача. Это нужно потому, что рама у такой ванны из металла. Нелишним будет и упоминание о том, что акрил может вырабатывать статистическое напряжение и в небольшом помещении ванны его может скопиться слишком много. При использовании акриловой ванны заземление крепится на раме.

Есть несколько видов работ для заземления ванны. Вначале нужно выяснить, какую ванну заземляют.

Если в заземлении нуждается ванна еще советских времен, то перемычка заземления здесь находится в креплении для установки ванны. Крепление происходит с использованием болта и гайки. Если ножки ванны из цельного металла, то следует сделать отверстие при помощи дрели. Многожильный провод прикрепляется одним концом к клеммному распределителю, а сам распределитель должен быть соединен с шиной заземления, которая находится на щите в подъезде дома.

Заземлить ванну из чугуна нужно так же, как и из любого вида металла. Заземление происходит при помощи специального лепестка, к нему прикрепляется провод. Соединение осуществляется болтами.

Схема заземления ванны.

Если душевая кабина подключена к нагревателю воды, то без использования заземления не обойтись. Лучше всего посоветоваться, как это сделать с профессиональным электриком.

Устанавливая в квартире джакузи с функцией массажа, тоже нужно сделать заземление, ведь этот прибор работает от электросети. Следует отметить, что к такому виду современного оборудования предъявляются повышенные требования безопасности. При покупке розетки следует остановить свой выбор на той, где в наличии имеется защитный клапан, предотвращающий попадание воды. В таких розетках всегда есть дополнительный штекер для заземления. Она должна находиться в таком месте, куда не могут попасть капли воды, провод должен быть тщательно изолирован.

Заземляя ванну, бойлер, машину для стирки, нужно использовать автомат, у которого 16 Ампер, он не боится перепада тока в сети. Расположить его следует в коридоре, в ванной это делать запрещается.

Как провести заземление, поэтапно

Этап первый: подготовка

Первым шагом вам просверлите небольшое отверстие, соответствующее размеру дырки в заземляющей перемычке, в крепление ванной, то есть ножки. И также как вариант, просверливать отверстия нужно в неких отростках от основного корпуса или в перемычках скрепления ножек.

Размер отверстия может достигать одного сантиметра глубиной, и вы можете не бояться, что повредите конструкцию – такое отверстие не принесет никакого вреда. К полученным углублениям нужно прикрепить лепестки заземление.

Этап второй: закрепление деталей

Закрепите заземляющую деталь с помощью болта, поверх которой положите шайбу и сверху закрепите гайкой. Для надежности проверните ключом еще раз – если он попросту соскакивает с гайки, значить закручено хорошо.

Этап третий: закрепление кабеля

После прикрепляем множительный кабель, в это время, соединив его с распределителем напряжения. Для безопасности, перераспределитесь, закрепите на стене. Следующим шагом выводим заземляющую шину от блока распределения и подключаем ко всем металлическим предметам, которые находятся в ванной. Это позволит обезопасить ванную комнату от нежеланного напряжения в ненужных местах.

Не пропустите: Типовые конструкции полов

Этап четвертый: заземление всех приборов в ванной комнате

После того как вы убедились, что в вашем доме есть заземление, и нашли, как к нему подключиться, дальнейший процесс не вызовет трудностей.

1. Выберите место для коробки уравнивания потенциалов. Она должна располагаться на сухой стене, на расстоянии от ванны.
2. Если ванна новая, ее следует перевернуть для удобства. Часто о заземлении вспоминают тогда, когда ванна не просто смонтирована, но и заложена облицовочной плиткой, скрыта за экраном или декоративной панелью. Тогда выполнять работу будет несколько сложнее.
3. Определитесь, где именно будет подключен кабель. Найдите место, предусмотренное производителем. Как правило, это пластина с отверстием, приваренная или прикрученная к корпусу.
4. Если специальной точки для заземления нет, нужно воспользоваться дрелью. Просверлите небольшое отверстие в металлической части. Если это чугун, скорее всего, на дне чаши есть наплывы, которые должны обеспечивать устойчивость конструкции на ножках. Этими наплывами можно воспользоваться для заземления.
5. Проложите провод вдоль стены от точки подключения к КУП.
6. При помощи клеммы подсоедините один его конец к пластине в коробке уравнивания потенциалов, а другой – к корпусу ванны через просверленное отверстие.
7. Соедините КУП с шиной заземления в электрощитке медным проводом достаточной толщины.
8. Затем нужно проверить правильность подключения и скрыть провод. Делается это не только в эстетических целях, но и для того, чтобы случайно не повредить кабель.

После окончания установки нужно проверить работу заземления при помощи тестера. Для этого соединяют фазу и заземленную ванну. Если лампочка тестера горит ярко, значит, ток пойдет по этой цепи в случае аварии и не заденет человека.

Какую ванну нужно заземлять

Современный рынок предлагает ванн, выполненных из разных материалов:

1. Чугун.
2. Сталь.
3. Акрил.

Как сделать заземление в ванной комнате с акриловой ванной? Нужно сказать, что ни с чугуном, ни со сталью проблем не возникает ни у кого, часто имеются вопросы касательно акрила, как выполнить заземление ванной, и тем самым обезопасить себя и всех членов семьи.

Бытует мнение о том, что акрил сам по себе великолепный изолятор и не имеет никакого смысла делать заземление ванны в квартире из такого материала. Но некоторые люди заявляют о том, что акрил в свою очередь накапливает статическое электричество, и чтобы снять этот потенциал, рекомендуется выполнить заземление.

Мощность статического напряжения незначительна, и оно не представляет никакой угрозы для человека, хотя и значение его довольно высоко. А если говорить о помещениях, где повышенный уровень влажности, то тут статическое напряжение и вовсе отсутствует.

К тому же возникает логичный вопрос, при необходимости, каким образом заземлять пластмассовую ванну?

Тут имеется один нюанс, который стоит учесть, монтаж осуществляется на металлический каркас, который в свою очередь является отличным проводником электрического тока. То есть все же процесс заземления акрилового изделия также необходим, как в случае с чугуном и сталью.

Для чего заземляют ванну

Согласно правилам, все электроприборы, устанавливаемые в ванной комнате, необходимо подключать через трехжильный кабель к отдельному дифференцированному автомату. Альтернатива — подключение к выделенной влагозащищенной розетке с проводником защитного заземления.

Установка сантехники, в том числе ванной и душевой кабины, также регламентируется. В пункте 7.1.55 Правил устройства электроустановок (ПУЭ) указано, что металлические корпуса ванн и поддонов душевых кабин необходимо электрически объединять с металлическим трубопроводом с помощью толстой стальной проволоки. Также допускается медный электрокабель с сечением 6 квадратных миллиметров или более.

Требования ПУЭ нацелены на сведение до минимально возможного уровня электрического сопротивления. В результате выравнивается разница в потенциалах на всей сантехнике и электробытовой технике, что создает условия для их безопасного использования.

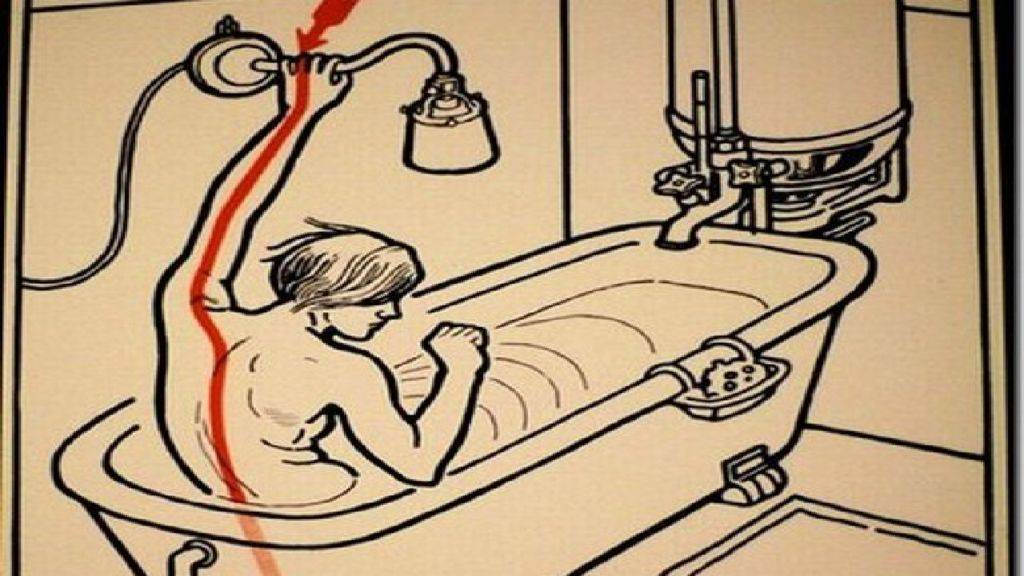

Чтобы объяснить необходимость заземления более наглядно, приведем как пример такую ситуацию:

1. Санузел не заземлен. Происходит повреждение питающего электрокабеля. При попадании влаги в клеммную коробку бытовой техники (стиралка, бойлер, полотенцесушитель и т.п.) на его корпусе появляется напряжение.
2. Особенность человеческого тела такова, что при повышенной влажности его сопротивление снижается. В свою очередь одно из свойств тока — выбор пути наименьшего сопротивления. В результате влажное тело становится особенно уязвимым для поражения его током. Чтобы получить удар, достаточно лишь прикоснуться к любым токоведущим элементам.
3. Удар током не просто неприятен. Если его сила достаточно велика и продолжительна, провоцируется желудочковая фибрилляция, парализуется дыхательная мускулатура. Если пострадавшему вовремя не оказать медицинскую помощь, возможен летальный исход.
4. Чтобы избежать опасности попадания под напряжение, необходимо добиться условий, при которых заземляющий проводник примет его на себя. Для этого сопротивление проводника должно быть не просто ниже, а многократно ниже сопротивления тела человека.
5. При наличии заземления ток выберет для прохождения уже не живое существо, а заземляющий контур, и благополучно уйдет в грунт. Как только утечка тока в фазном проводнике обнаружена, включается дифференцированный автомат или УЗО, отключающее электрический прибор.

Заземление старых металлических ванн

Если говорить о старых ваннах, то в качестве основного материала чаще всего использовался чугун или сталь. И подобные конструкции уже содержали необходимые элементы для подключения заземляющего провода.

Но даже если такового не имеется, то данную проблему можно решить очень просто, и потребуется для этого:

1. Дрель с победитовым сверлом.
2. Наконечник для опрессовки заземляющего провода (типа ТМЛ).
3. Крепежные элементы: шайбы, гайки и болты.
4. Многожильный медный кабель марки ПВ-3.
5. Коробка уравнивания потенциалов (КПУ) с заземляющей шиной. Она служит для объединения всех отводов.

В ножке ванны необходимо проделать отверстие определенного диаметра и произвести подключение наконечника на резьбовое соединение. Непосредственно к данному наконечнику уже крепится заземляющий проводник, который далее идет на шину. Последний элемент, как правило, размещается в КУП.

Коробка КПУ

Коробку уравнивания потенциалов лучше всего устанавливать в удобном месте, к которому имеется доступ, потому как туда следует заводить все заземляющие провода от оборудования в ванной комнате.

В противном же случае процесс сильно усложнится. От заземляющей шины в КУП уже общий заземляющий провод выводится к распределительному щитку, расположенному уже за пределами ванной комнаты, часто на площадке этажа.

Коробка КУП

Процесс подключение уже в дальнейшем можно выполнить без особых сложностей. Как видно работа не является трудоемкой, и не обязательно прибегать к помощи специалиста, все можно выполнить самостоятельно довольно оперативно.

Стоит отметить при монтаже заземления ванны в квартире необходимо заземлять не только все приборы ванной комнаты, но и трубы водоснабжения используя хомут заземления для труб. Это позволит выровнять потенциалы в соответствии с правилами ПУЭ.

Схема заземления в ванной комнате

Создание систем выравнивания потенциалов

Проект каждой системы индивидуален, и разрабатывается в соответствии с конфигурацией помещения. Существуют общие правила монтажа, которые необходимо выполнять:

• Шина выравнивания потенциалов и шина защитного заземления должны быть соединены, или объединены в один узел.
• Все объекты: электроустановки, поддоны, ванны, раковины, элементы инфраструктуры здания, подключаются к шине выравнивания потенциалов параллельно.Это означает, что каждый элемент имеет отдельный проводник, подключенный к общей шине. Не допускается последовательное соединение между объектами. Если первичный проводник будет оборван, все последующие объекты на линии окажутся отключенными от системы выравнивания потенциалов.
• На всей протяженности токопроводящих линий, не должно быть коммутационных и размыкающих устройств: выключателей, реле, плавких предохранителей.
• Подключение должно быть надежным: не допускаются скрутки, приматывание изолентой. Применяется сварка, винтовые соединения, штатные контактные зажимы.

Какие объекты подключаются к системе выравнивания потенциалов

• Металлические корпуса всех электроустановок (если они не заземлены надлежащим образом). В список входят и токопроводящие корпуса светильников (торшеров).
• Разумеется, вся система защитного заземления. Собственно, от нее и начинается система выравнивания потенциалов.
• Металлические части каркаса здания, арматура фундамента, стен, перекрытий.
• Самостоятельно установленные металлические элементы инфраструктуры. Например, стальная сетка под стяжкой пола или металлический профиль под листами гипсокартона.
• Металлические трубы и кожухи системы вентиляции.
• Медные трубки системы подачи хладагента в кондиционерах (если они имеют большую протяженность).
• Металлические оболочки бронированных кабелей.
• Экранная оплетка информационных кабелей (телевидение, интернет).

На этом пункте остановимся подробнее. Кабель в металлической оплетке начинается от распределительного или усилительного устройства, которое расположено далеко за пределами вашего помещения. При этом у вас нет возможности контролировать правильность организации питания или заземления этих устройств. Может возникнуть ситуация, когда по экрану к вам в дом придет фаза.

Вы, ничего не подозревая, можете одновременно коснуться оплетки под напряжением, и заземленного металлического предмета (например, радиатора отопления). Последствия очевидны — поражение электротоком. При подключении экрана к системе выравнивания потенциалов, внешний пробой фазы на кабель, не страшен.

• Все металлические части системы водоснабжения и канализации: трубы, смесители, раковины из нержавейки, поддоны и металлические кабинки душевых, ванны.
• Компоненты систем водонагрева: бойлеры, внутренние трубы.
• Система отопления: трубы, радиаторы, полотенцесушители.
• Система газоснабжения.
• Заземление молниезащиты (если у вас частное жилище, в многоквартирных домах «опция» недоступна). При этом молниеотвод подключается к общей системе, и собственному заземлителю одновременно.
• Металлопластиковые рамы окон (если токопроводящие элементы не покрыты пластиком).
• Стальные двери и дверные коробки.

На схеме это выглядит так:

1. Шина выравнивания потенциалов.
2. Грозоразрядник от щита питания. Соединен с фазой. В нормальном состоянии, контакта между фазным и заземляющим проводником нет — в разряднике достаточный зазор. При ударе молнии в силовой кабель, возникает дуговой ток на «землю», и разница потенциалов в несколько тысяч вольт не возникнет.
3. Ограничитель перенапряжения в линии данных.
4. Кронштейны крепления заземляющих проводников к металлическим трубам.
5. Фундаментный заземлитель с шиной, входящий в общую систему выравнивания потенциалов.
