Выбор и подключение выключателя с датчиком движения

Как работает выключатель с ДД?

Под автоматическим выключателем с бесконтактным сенсором движения подразумевается комбинированный электроприбор, реагирующий на перемещение кого-либо в определенной зоне контроля. Он подходит для установки в закрытых помещениях и на улице. Надо лишь грамотно выбирать степень его защищенности по IP.

Это может быть как блок управления только с датчиком, так и дополненное клавишным выключателем устройство. Однако в первом случае самостоятельно рукой включить освещение, хлопнув по клавише на стене, не получится. Об этой особенности бесконтактной автоматики забывать не стоит.

Модельный ряд рассматриваемых приборов огромен. В магазинах электротехники есть варианты с разными типами детекторов и различной компоновкой

При выборе подобного выключателя самое важное – это заранее определиться с местом его монтажа

В одних случаях больше подойдет комбинированная модель в одном корпусе, а в других придется брать несколько самостоятельных устройств и соединять их между собой проводами.

Работает выключатель освещения с сенсором движения следующим образом:

• когда в зоне наблюдения движущихся объектов нет, устройство размыкает цепь питания;
• при входе в зону человека происходит срабатывание датчика, который замыкает контур электропитания лампочек;
• пока в пределах действия сенсора кто-либо перемещается, цепь остается замкнутой;
• после выхода всех из контролируемого помещения (или площадки на улице) происходит обратное размыкание контура с выключением света.

Чтобы попусту не жечь электричество днем, такой выключатель нередко дополняется еще и фотодатчиком контроля уровня освещенности. В этом случае, пока солнечного света достаточно, прибор срабатывать и включать электролампочки не будет.

Устанавливаются выключатели с датчиком движения для управления светом в следующих зонах:

• на лестничных клетках и в коридорах многоквартирных домов;
• в подвалах, кладовках и гаражах, где естественного света нет вовсе, а кнопку обычного выключателя в темноте найти сложно;
• в туалетах и санузлах для повышения комфортности пользования сантехникой спросонья по ночам;
• в частных коттеджах, построенных по технологии «умный дом».

Нередко такой прибор является частью охранной системы. В этом случае при нефункционирующей сигнализации сенсор работает на включение/выключение света, а при задействованной – отслеживает проникновение в охраняемое помещение посторонних.

Принцип работы и классификация

Выключатель с датчиком движения – это устройство, оснащенное датчиком, который реагирует на движущиеся объекты в его области действия. Он используется для автоматического включения и выключения освещения в помещении.

Принцип работы

Принцип работы выключателя с датчиком движения основан на обнаружении изменения инфракрасного излучения, создаваемого движущимися объектами. Датчик реагирует на изменение температуры, вызванное движением, и генерирует электрический сигнал, который включает или выключает свет.

Датчики движения могут быть разных типов и иметь различные характеристики. Они могут быть установлены на стандартные выключатели или быть самостоятельными приборами.

Классификация

Выключатели с датчиком движения можно классифицировать по нескольким параметрам:

1. По типу подключения:
   • Параллельное подключение – датчик подключается параллельно существующему выключателю. При обнаружении движения датчик выключает свет, а при отсутствии движения свет включается снова.
   • Схема с нулевой фазой – датчик подключается вместо существующего выключателя, и при обнаружении движения он переключает фазу освещения.
2. По типу датчика:
   • Датчики инфракрасного излучения – реагируют на изменение инфракрасного излучения, создаваемого тепловыми объектами.
   • Датчики ультразвукового излучения – реагируют на изменение ультразвукового излучения, создаваемого движущимися объектами.
   • Датчики микроволнового излучения – реагируют на изменение микроволнового излучения, создаваемого движущимися объектами.
3. По условиям работы:
   • Датчик с регулируемой чувствительностью – позволяет настроить чувствительность датчика в зависимости от освещенности помещения.
   • Датчик с регулируемым временем задержки – позволяет настроить время, в течение которого свет будет гореть после обнаружения движения.

Достоинства выключателя с датчиком движения:

• Экономия электроэнергии – свет включается только при обнаружении движения и автоматически выключается, когда его нет.
• Удобство использования – свет включается автоматически при входе в помещение, не требуя дополнительных действий.
• Безопасность – при отсутствии движения свет автоматически выключается, что помогает предотвратить несчастные случаи.

Недостатки выключателя с датчиком движения:

• Возможные ложные срабатывания – датчик может реагировать на движение животных или других объектов, вызывая случайное включение света.
• Ограниченная область действия – датчик имеет определенный радиус обнаружения, и движущиеся объекты вне его области не будут обнаружены.

В зависимости от конкретных условий и требований, можно выбрать подходящий вариант выключателя с датчиком движения для своего помещения.

Схемы подключения

Для решения различных задач датчики движения подключаются по различным схемам. Самый простой вариант – это непосредственное включение осветительного прибора, как показано на рисунке ниже.

Если вы допускаете возможность смены осветительного оборудования в обход датчика движения для личных нужд, то лучше использовать схему с функцией обхода:

Как видите, здесь клавишный выключатель позволяет включать освещение даже без сигнала датчика. Для тех случаев, когда датчик движения должен работать только ночью, используется схема с фотореле:

Если требуется, чтобы осветительное оборудование включалось от движения в нескольких зонах, используется схема подключения одного светильника к двум и более датчикам:

Подключение для управления без выключателя

Схема, состоящая из лампы и детектора, является самой простой. Он наносится производителем на заднюю часть устройства или описан в сопроводительной инструкции.

Простейшая схема подключения решает основную задачу — включение светильника при обнаружении движения в зоне контроля

При обустройстве вытянутых помещений, вдоль дорожек патио или по периметру здания для управления освещением недостаточно одного датчика движения; его ограниченное зрение не позволяет этого.

В таких случаях используют два или более детектора. Его одноименные клеммы соединяются параллельно и затем ведут к лампе.

Схема подключения с двумя датчиками: при срабатывании любого из них контакт в сети замыкается и загорается лампа

Подключение к лампочке с выключателем

Для отключения системы автоматического розжига, работающей на основе датчика движения, в рабочую цепь добавляется выключатель. Подключите его к участку входящего силового кабеля перед датчиком.

Во включенном положении переключателя схема работает так же, как если бы она была нарисована без него. При его выключении модуль датчика движения полностью обесточивается и система не работает.

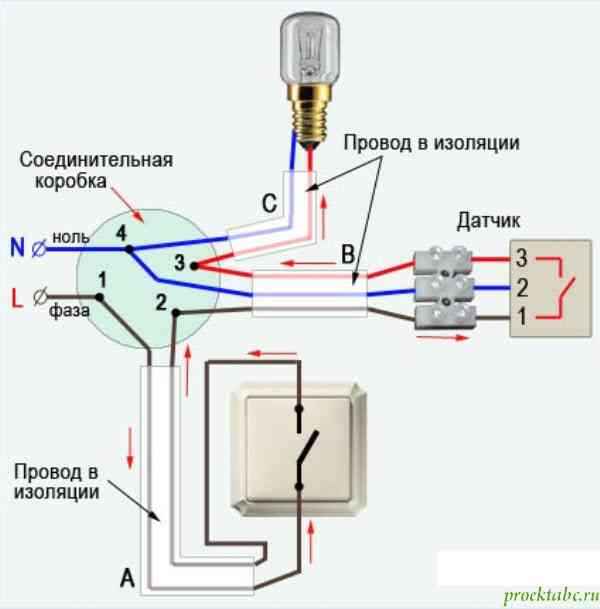

Один из вариантов обустройства схемы подключения с выключателем — при размыкании контактов система полностью перестает работать

Если необходимо, чтобы при нахождении человека в помещении свет был включен, а нахождение в фиксированном положении не приводило к выключению освещения, то используется следующая схема.

К входному и выходному фазному проводу датчика подключается выключатель; поэтому создается ответвление электрической сети, минуя основной участок. Теперь с помощью выключателя можно включить освещение, которое не будет зависеть от двигательной активности на контролируемой территории.

В этой схеме включение обходит участок электрической цепи, проходящий мимо датчика управления освещением. Такое подключение создает больше удобства при управлении светильником

Проверенные на практике схемы подключения устройства управления освещением с помощью выключателя разобраны и приведены в статье, которую настоятельно рекомендуем прочитать.

Принципиальные схемы монтажа

Существует несколько схем подключения выключателя и внешнего датчика движения в контур питания приборов освещения. В общих чертах: сенсор вставляется в разрыв провода с фазой. На его корпусе есть три клеммы. На «L» и «N» подсоединяются соответствующие жилы кабеля электросети, а с третьего вывода провод отправляется на лампу.

Простейшая схема с датчиком движения, но без клавишного выключателя – свет включаться будет только от встроенного в прибор сенсора

Если одного автоматического детектора мало и нужен еще ручной способ включения освещения, то «ключ» в цепь можно включить двумя способами. В первом такой выключатель вставляется в фазовый провод, идущий к датчику от щитка. Когда он разомкнут, сенсор просто не работает и напряжения на лампочку не подает.

Второй вариант предполагает вставку выключателя в линию от фазы до ввода на электролампу. При замыкании такого «ключа» свет будет гореть даже при не сработавшем датчике.

Две схемы с разными способами подсоединения клавишного выключателя в контур с нагрузкой (электроприбором освещения) и сенсором движения

Если требуется установить несколько детекторов, то они между собой соединяются параллельно. На лампу питающий провод идет с каждого из них. Свет появится при срабатывании любого из датчиков. Если это решение кажется излишне сложным, лучше приобрести лампочки с встроенным датчиком движения.

Если осветительный прибор мощный или их несколько, то в цепь вместо лампочки следует установить магнитный пускатель с усилителем. А уже посредством него запитать отдельный контур освещения. В этом случае детектор можно выбрать маломощный и более дешевый.

Большинство энергосберегающих ламп быстро перегорают при частых включениях и выключениях напряжения. Поэтому подключать их через датчик движения не всегда целесообразно, так как они будут слишком часто выходить из строя. Экономии от применения таких лампочек в результате получится ноль.

Чтобы избежать проблем с перегоранием дорогих ламп, после датчика движения перед ними необходимо ставить блок защиты с мягким включением света. Благодаря отсутствию в электросети резких перепадов по напряжению электролампочки не будут “гореть” столь часто, как без подобного защитного устройства.

С маркировкой и правилами подбора умных выключателей ознакомит следующая статья, прочесть которую мы настойчиво советуем.

Принципиальные схемы монтажа

Существует несколько схем подключения выключателя и внешнего датчика движения в контур питания приборов освещения. В общих чертах: сенсор вставляется в разрыв провода с фазой. На его корпусе есть три клеммы. На «L» и «N» подсоединяются соответствующие жилы кабеля электросети, а с третьего вывода провод отправляется на лампу.

Если одного автоматического детектора мало и нужен еще ручной способ включения освещения, то «ключ» в цепь можно включить двумя способами. В первом такой выключатель вставляется в фазовый провод, идущий к датчику от щитка. Когда он разомкнут, сенсор просто не работает и напряжения на лампочку не подает.

Второй вариант предполагает вставку выключателя в линию от фазы до ввода на электролампу. При замыкании такого «ключа» свет будет гореть даже при не сработавшем датчике.

Если требуется установить несколько детекторов, то они между собой соединяются параллельно. На лампу питающий провод идет с каждого из них. Свет появится при срабатывании любого из датчиков. Если это решение кажется излишне сложным, лучше приобрести лампочки с встроенным датчиком движения.

Если осветительный прибор мощный или их несколько, то в цепь вместо лампочки следует установить магнитный пускатель с усилителем. А уже посредством него запитать отдельный контур освещения. В этом случае детектор можно выбрать маломощный и более дешевый.

Большинство энергосберегающих ламп быстро перегорают при частых включениях и выключениях напряжения. Поэтому подключать их через датчик движения не всегда целесообразно, так как они будут слишком часто выходить из строя. Экономии от применения таких лампочек в результате получится ноль.

Чтобы избежать проблем с перегоранием дорогих ламп, после датчика движения перед ними необходимо ставить блок защиты с мягким включением света. Благодаря отсутствию в электросети резких перепадов по напряжению электролампочки не будут “гореть” столь часто, как без подобного защитного устройства.

С маркировкой и правилами подбора умных выключателей ознакомит следующая статья, прочесть которую мы настойчиво советуем.

Преимущества светильников со встроенными датчиками

Светильники со встроенными датчиками движения находят широкое применение не только на производственных объектах, но и в быту. Они существенно облегчают жизнь человека, делая ее более комфортной. К тому же с их помощью удается заметно продлить сроки службы бытовых электроприборов, а также сэкономить на расходе электроэнергии. Для получения всех перечисленных выше преимуществ осветительный прибор с чувствительным элементом сначала требуется правильно выбрать, а затем – грамотно установить и настроить.

При выборе светильника с контроллером необходимо определиться с его функциональными особенностями, согласно которым он может быть:

• Неподвижно закрепленным устройством (не изменяющим своего положения при перемещениях человека).
• Подвижной системой, автоматически отслеживающей положение перемещающегося объекта и поворачивающейся в его сторону.

При установке таких устройств в помещении или на приусадебном участке неправильной (непрямоугольной) формы, потребуются дополнительные осветительные приборы, оснащенные чувствительными сенсорами.

RCWL-0516 — датчик движения на эффекте Доплера

RCWL-0516 — микроволновый радарный датчик движения работающий на эффекте Доплера

RCWL-0516 — микроволновый радарный датчик движения работающий на эффекте Доплера. Этикетка

Датчик работает благодаря эффекту Доплера – изменение частоты радиопередатчика или отражателя, вследствие их движения, минуя маленькие препятствия. Модуль RCWL-0516 можно применять как датчик движения в разных системах автоматизации, к примеру, системы безопасности, автоматические системы освещения, автоматическое открытие/закрытие дверей, в проектах на микроконтроллерах либо просто с релейным модулем. Как я понимаю, свои возможности модуль приобрёл от не экранированного и маломощного СВЧ генератора, на частоту которого оказывают влияние отраженные сигналы от «отражателей». Сделать самому такое устройство под силу только приготовленным радиолюбителям, и потому очень приятно, что выпущен таковой готовый модуль, с которым можно уже поэксперементировать. Как отмечается в , микросхема применяемая в данном модуле, очень сильно похожа на микросхему BISS0001 которая установлена в датчике движения HC-SR501, которую я уже публиковал на своём веб-сайте ранее. И работа этого модуля, так же очень сходна с работой датчика движения HC-SR501. Передатчик модуля испускает радиосигнал на частоте 3,181 ГГц . Если предмет в радиусе деяния модуля будет удаляться, то частота сигнала уменьшится, а при его приближении частота возрастет, и от конфигурации частот датчик и сработает.

Свойства: модель: RCWL-0516; микросхема: RCWL-9196; радиус деяния: 5..9 м; угол обзора: 360°; рабочая частота: 3,181 ГГц; мощность передачи: 20..30 мВт; напряжение питания: 4..28 В; потребляемый ток: 2,8..3 мА; выходной ток встроенного стабилизатора: до 100 мА; выходное напряжение встроенного стабилизатора: 3,2..3,4 В; выход работает в триггерном режиме с уровнями: логического нуля: 0 В; логической единицы: 3,3 В; удержание выходного импульса: 2 секунды.

RCWL-0516 — микроволновый радарный датчик движения работающий на эффекте Доплера. Схема

На плате отсутствует несколько радиодеталей, устанавливая которые можно поменять некоторые характеристики модуля. Это сначала фоторезистор, для него на плате предвидено особое место. Как отмечается в различных источниках из веба, что модуль будет активным, если на входе CDS будет находиться напряжение выше 0,7 вольт. При соединении входа CDS с GND модуль закончит демонстрировать реакцию на движение. Так же, этот фоторезистор можно вынести с платы и установить его в комфортном вам месте, подключив его к контактам CDS и GND. Для регулировки чувствительности фоторезистора можно установить резистор с номиналом около 1 МОм, на место обозначенное на плате R-CDS. Для понижения чувствительности до 5 м необходимо установить резистор с номиналом 1 МОм, на место обозначенное на плате R-NG. Другими словами понизить коэффициент усиления второго операционного усилителя. Для регулировки времени удержания импульса (в секундах) необходимо на место, обозначенное на плате C-TM, установить конденсатор. Время в секундах можно вычислить по формуле: T=(1/C)*32678.

О конструкции корпуса модуля Перед фронтальной стороной не должно быть много железных предметов. Передняя сторона платы — это сторона с компонентами. Эта сторона должна быть обращена к обнаруживаемым объектам. Не загораживайте переднюю сторону чем-либо железным. Задняя сторона обязана иметь зазор более 10 мм от любого металла. Как я сообразил, индуктивность СВЧ генератора должна быть экранирована с оборотной стороны и экран должен быть установлен таким макаром, что бы со всех боков от него было свободное место более 10 мм.

Можно также почитать об схожих устройствах в , и вебе.

Литература: 1. https://github.com/jdesbonnet/RCWL-0516/ 2. А.Хабаров. Датчик движения. Радио №10, 2001 г., стр.31-32 3. А.Исаев. СВЧ датчик движения для охранной сигнализации. Радио №12, 2002 г., стр. 41-42

Пошаговая инструкция подключения датчика без выключателя

Перед тем как подключать датчик света без переключателя к современному светильнику (согласно рассмотренной выше схеме «а») потребуется:

1. снять с купленного прибора заднюю крышку и найти колодку с тремя отходящими от нее проводами;
2. открыть находящуюся неподалеку распределительную коробку и найти не ней клеммы подключаемого осветителя;
3. подсоединить провод в черной изоляции к фазному проводу осветительного прибора (бра или люстры);
4. синий провод соединяется сразу в 3-х точках: на клемме датчика, с проводником того же цвета от осветителя и сетевой нулевой жилой, подводимой к распредкоробке;
5. красный конец от него нужно подключить к фазной шине сети.

По завершении коммутаций следует вернуть на место крышки самого прибора и распределительной коробки, а затем проверить работоспособность всей системы в целом.

При наличии в квартире или доме ламп, оснащенных включенными в питающую цепь датчиками движения, допускается использовать в этой же схеме выключатель. Это может потребоваться в случаях, когда нужно работать неподвижно в данной зоне или включать освещение в помещении до входа в него.

Таким образом, потребность в выключателе объясняется особыми требованиями, когда нужно чтобы светом в данном месте можно было управлять независимо от наличия чувствительного элемента. Необходимость в использовании схемы с выключателем возникает и в тех случаях, когда предполагается использовать чувствительный прибор не регулярно (только в определенные периоды).

Когда выключатель замкнут, то осветитель горит постоянно. Если же его отключить – датчик активизируется и начинает действовать (работать на замыкание осветительной цепи при появлении человека). Что касается допустимости использования выключателя в срабатывающих от перемещения цепях – организовать такую коммутацию совсем несложно.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Тестирование и настройка датчика движения

Каждое устройство имеет минимум два регулятора. Тестирование и настройка совершается по двум главным параметрам — длительности свечения (TIME) и чувствительности срабатывания (LUX). Первый показатель означает промежуток времени, на который датчик оставляет включенной лампу. С каждым распознаваемым движением отсчет времени длительности свечения начинается сначала. Он может настраиваться пользователем на промежуток от 10 с до 4 мин.

Чувствительность срабатывания устройства также настраиваемая величина. С помощью нее можно откорректировать, при каком уровне естественного освещения будет включаться свет. Таким образом, можно настроить включение лампы в течение и дня, и ночи или только лишь в ночное время суток.

Запуская датчик движения в работу, проводят его обязательное тестирование. Для этого устанавливают регулятор уровня освещенности в положение, отвечающее дневному освещению. Регулятор управления временем настраивают на минимум. После подключения к электропитанию необходимо подождать около 30 секунд — датчик сработает и включит освещение также на 30 секунд.

Далее следует направить чувствительную область датчика на зону, которая должна находиться под наблюдением, проверить чувствительность и радиус действия. Испытать, соответствует ли промежуток времени срабатывания и работы лампы с установленными параметрами. Проверяют также работу устройства в ночное время и окончательно устанавливают комфортные для себя параметры.

Более сложные по конструкции устройства, которые применяют в охранных целях, имеют в своей конструкции еще регулятор дальности действия (SENS). С помощью него происходит настройка зоны чувствительности. Датчики также оснащают встроенным микрофоном с регулятором уровня шумов (MIC), при котором устройство должно сработать.

Два последних регулятора редко используют для недорогих датчиков, так как их функциональность в бытовых условиях редко бывает востребована.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Микроволновой датчик движения

Активное устройство, посылающее/принимающее волны сверхвысокой частоты 5,8 ГГц. При неподвижных объектах зоны видимости частотность сигнала остается постоянной. Начало движения вызывает сдвиг волновой частотности, что для датчика является сигналом к включению освещения.

Плюсы:

• компактные размеры позволяют устанавливать приборы скрытно;
• высокая чувствительность, отслеживание незначительного перемещения объектов даже за перегородками из непроводящих материалов;
• большой радиус активной зоны;
• не подвержены влиянию атмосферных условий.

Минусы:

• ложное включение из-за тонкой чувствительности;
• может быть вредным для человека, животных;
• высокая стоимость.

Crow EDS 3000

Схемы подключения

Чтобы подключить датчик движения к сети и лампе, требуется сначала разобраться в схеме монтажа. В противном случае можно запутаться, ведь у приспособления 3 контакта: нулевой, вход и выход на осветительный прибор.

Рисунок 1 — подключение без выключателя, рисунок 2 — подключение с выключателем, гасящим свет, рисунок 3 — подключение с выключателем, дающим свет

При подключении датчика движения к системе освещения можно пойти тремя путями:

• Присоединить прибор к электрической сети без выключателя, если необходимо сделать датчик полностью ответственным за включение и отключение света, что имеет смысл в случае необходимости освещать придомовую территорию или бассейн.
• Вместе с прибором, улавливающим колебания воздуха, использовать в комнате выключатель, который принудительно гасит в комнате свет, а это значит, что лампу нужно соединять с электрической сетью в обход датчика движения.
• Дополнить цепь питания системы освещения не только приспособлением, автоматически подающим свет, но и выключателем, при нажатии на который свет будет гаснуть и не станет загораться из-за движений, сделанных во сне.
