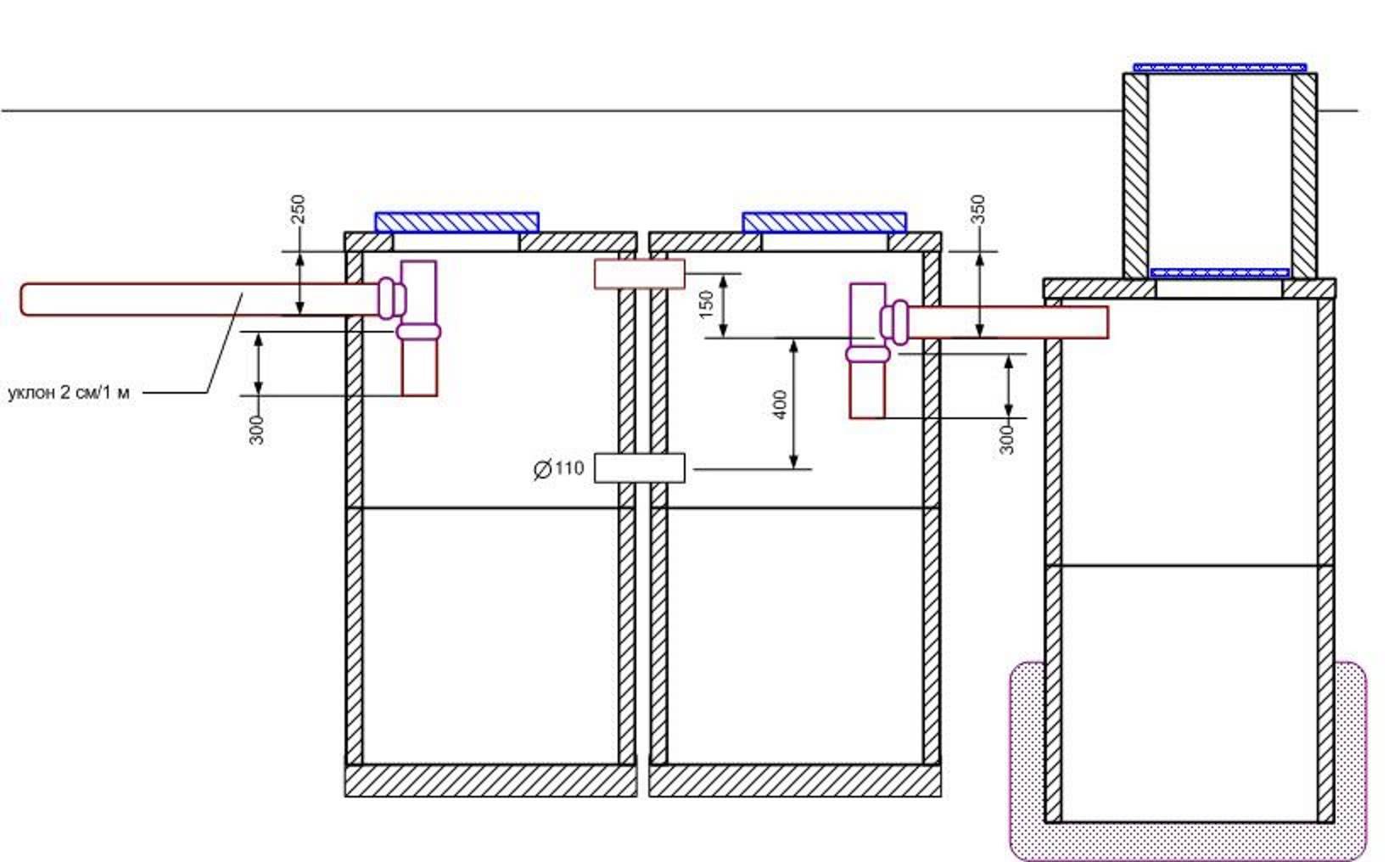

Особенности устройства двухкамерной сточной ямы
Схема выгребной ямы с двумя отсеками применяется на участках небольшой и средней площади. Строительство конструкции начинается с разметки территории. На этом этапе определяется конфигурация котлованов. Однако в некоторых случаях целесообразно создать одну яму большого размера. После устройства в ней резервуаров пространство между емкостями засыпается грунтом.
В приемной камере дно заливается с помощью бетонного раствора. Чтобы стяжка получилась максимально прочной, в нее добавляют щебень. Непосредственно на созданном основании выполняется строительство стен отсека. Если при возведении сооружения используются бетонные кольца, тогда раствор заливается внутри конструкций. Рекомендуется герметичную емкость обмазать гидроизоляционным материалом с внутренней стороны.
Бетонные кольца можно вкопать в грунт без привлечения строительной техники. Для этого сначала выполняется установка железобетонной конструкции на поверхности земли. Потом вынимается грунт на участке, границами которого является внутреннее пространство кольца. Затем необходимо постепенно подрывать почву под стенками конструкции. В результате железобетонное кольцо будет опускаться в создаваемую шахту. Этот способ особенно актуален, если на участке присутствует легкая почва, так как он не позволяет осыпаться стенкам котлована. Во время применения других материалов для создания очистного сооружения нужно выкапывать яму с наклонными стенками. Небольшой уклон не позволит им обрушаться.
При использовании в качестве резервуара пластикового бака необходимо его засыпать постепенно с одновременным заполнением водой. Это позволит исключить деформацию емкости, которая может произойти из-за давления грунта.

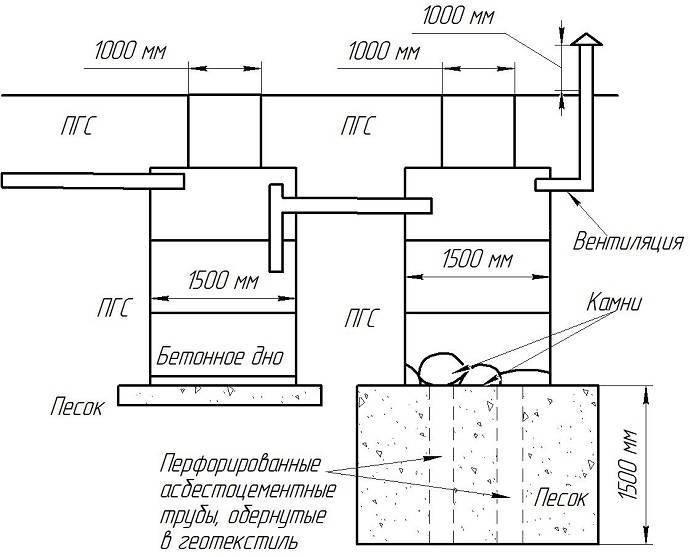

Вторая камера обустраивается с водонепроницаемым дном. Затем выполняется укладка труб ниже точки промерзания почвы. Для дополнительной защиты трубопроводов от промерзания можно применить любой из популярных теплоизоляторов. На концах переливной трубы рекомендуется установить вертикальные отрезки. Это позволит очистному сооружению лучше функционировать, потому что станет невозможным движение сточных вод в обратном направлении, если произойдет переполнение резервуаров. Когда переливной колодец оснащается дополнительным дренажом, используется труба, которая прокладывает в земле на подушке из щебня.
Метановые газы из нечистот удаляются в зависимости от вида бактерий, задействованных в работе очистного сооружения. Некоторая часть микроорганизмов всегда находится в сточных водах. Однако процесс переработки нечистот можно ускорить, если в герметичный резервуар добавить еще бактерий анаэробного или аэробного типа. Первый вид микроорганизмов может жить без кислорода в отличие от второй разновидности бактерий. Поэтому лучше использовать анаэробные микроскопические организмы в герметичном резервуаре.
Когда все-таки выполняется устройство вентиляции, тогда в крышке очистного сооружения создается отверстие для трубы, у которой диаметр составляет примерно 100 мм. Такой вентиляционный канал сверху закрывается колпачком конической формы. Это позволит предотвратить попадание в выгребную яму осадков и мусора.
Преимущества и недостатки бетона
Перед тем как установить на своём участке бетонный септик переливного типа, желательно понять не только схему и принцип его устройства, но и оценить все преимущества и недостатки конструкции. Именно взвесив все «за» и «против», можно с уверенностью подходить к устройству очистного сооружения из бетонных колец.
Итак, бетонный септик переливного типа отличается такими преимуществами:
- Высокая прочность и монолитность конструкции. Благодаря износостойкости и большому весу бетонных колец септик из ЖБ не будет подвержен сезонным паводковым водам, сдвигам грунта или подмываниям. То есть, очистное сооружение не вытолкнут из грунта сезонные воды и не раздавят пласты грунта.
- Устойчивость бетона к агрессивным средам. Органика, попадающая в накопительную камеру и переливающаяся в следующие резервуары, никак не повредит бетон.
- Возможность приобретения бетонных колец различного назначения. То есть, для того чтобы правильно сделать септик переливного типа из бетона, нет необходимости дополнительно бетонировать дно. Достаточно купить кольца с дном и сверху доукомплектовать резервуар стандартными кольцами.
- Долговечность конструкции из бетона. Такой септик послужит более 50 лет при условии правильного технического обслуживания (регулярной чистки).
Есть у септика из бетона и несколько минусов, но они вполне решаемы. Основными являются:
- Недостаточная герметичность конструкции. Но этого можно избежать, если сделать отстойник из колец с еврозамком или при сборке септика обработать всю конструкцию герметичной мастикой.
- Монтаж тяжелых бетонных колец требует использования спецтехники. Желательно использовать её и для копки котлована под септик.
Расчет объёма резервуаров для септика
Для того чтобы правильно сделать септик переливного типа на дачном или загородном участке, недостаточно понимать схему его устройства. Необходимо также подсчитать оптимальный объём каждой камеры отстойника для конкретного участка/дома. Сделать это можно, определив количество стоков, которые будут стекать в септик в течение суток.
За стандартную норму потребления воды на одного человека в сутки согласно СНиП принято считать объем 200 литров. Если же в доме проживает 3 человека, то средний объем стоков будет составлять 600 литров. При этом объем резервуара рассчитывается по принципу количества стоков в сутки, умноженное на три. То есть, по нормам СНиП, камеры септика должны вмещать такое количество бытовых стоков, какое может образоваться за трое суток. В нашем случае нужно увеличить 600 литров в три раза. Получаем 600х3=1800 литров.
Итак, подсчитали, что емкость накопительной камеры септика, так же как и всех остальных его резервуаров должна быть равна 1,8м3. При этом специалисты рекомендуют оставлять еще небольшой запас. То есть оптимальный объем накопительной и остальных камер септика должен быть 2 м3.
Особенности выгребных ям по видам
Выгребные ямы классифицируются по конструктивным особенностям, материалу изготовления, способу фильтрации и частоте использования. Однако независимо от этого они все выполняют одну и ту же функцию – сбор и временное хранение канализационных стоков.
Готовые изделия
Современные производители предлагают готовые накопительные септики различной конфигурации и объёма. Накапливаемые стоки могут откачиваться при помощи ассенизаторских машин, фильтроваться и использоваться для полива, а осадок – уничтожаться при помощи микроорганизмов. К преимуществам следует отнести лёгкость и быстроту монтажа, прочность, герметичность, долговечность и простоту откачки. Недостатком можно считать высокую стоимость отдельных моделей готовых септиков.
ФОТО: elbrus-house.ruСептик фабричного производства – минимум проблем при монтаже и эксплуатации
Конструкция без откачки
Выгребная, сливная или помойная яма без откачки может быть обустроена по разным технологиям, но это не предполагает полного отсутствия обслуживания септика. Эксплуатация подобного отстойника предполагает переработку сточных вод. Подобные конструкции, как правило, используются для сбора относительно чистых стоков из душа или бани и монтируются в основном на песчаных грунтах с хорошей пропускной способностью.
Преимущество выгребной ямы без откачки заключается в лёгкости её обустройства своими руками, низких затратах на материалы и обслуживание. К недостаткам относится большая вероятность загрязнения окружающей среды.
ФОТО: колодцы-м5.рфПодобная система практически не нуждается в откачке
Сооружения герметичного типа
Герметичные сливные ямы отличаются высокой безопасностью для окружающей среды, но нуждаются в частой откачке ёмкости. Они могут быть многокамерными, с очисткой стоков механическим способом. Как правило, герметичные септики создаются из бетона с обязательным армированием.
К преимуществам герметичной конструкции относят простоту конструкции, безопасность для окружающей среды и долговечность. Недостаток – частая откачка, которая ведет к дополнительным финансовым расходам.
ФОТО: iprowebber.ruГерметичный септик
Вариант из кирпича
Сливные ямы, стены которых обложены кирпичом, – самый распространённый вариант. Кладка может быть сплошной или в шахматном порядке, а вместо дна укладывается толстый дренажный слой из щебня. Подобная конструкция эффективна в сборе и переработке канализационных стоков. Она проста в самостоятельном возведении и отличается низкой себестоимостью.
ФОТО: dpkgroup.ruКирпичная сливная яма

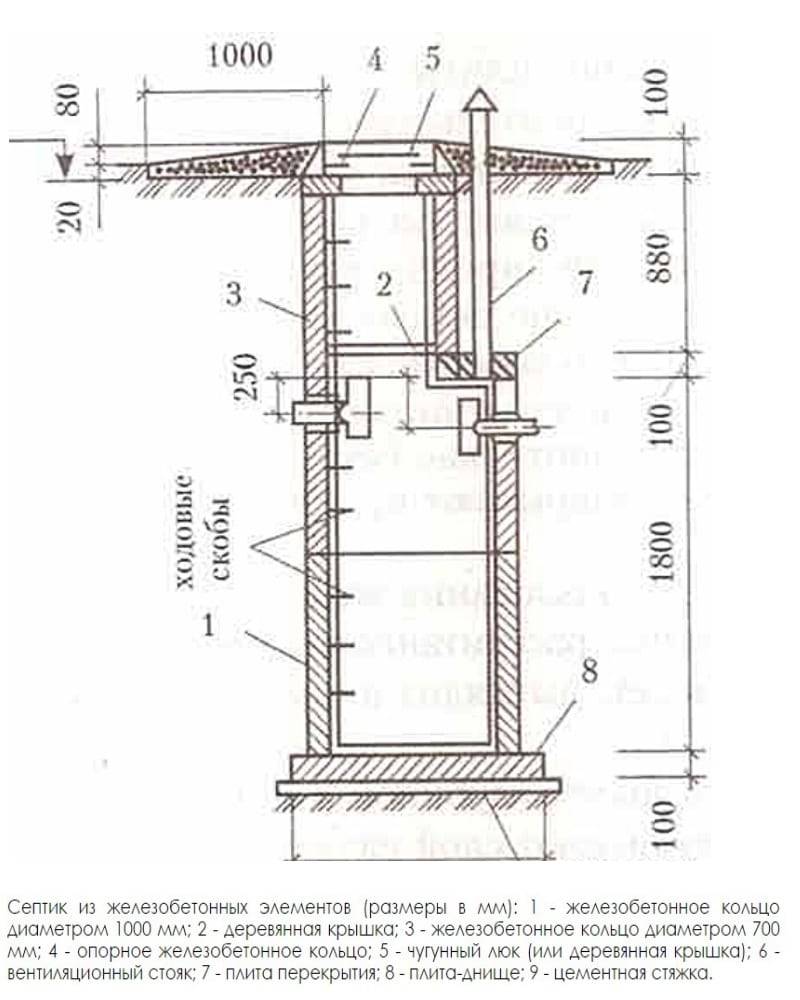

Конструкция из бетонных колец
Конструкции из готовых бетонных колец быстро монтируются, долговечны и могут быть герметичны при условии бетонирования дна и тщательной заделки швов. Можно вместо дна сделать дренажный слой, а в стенках высверлить отверстия, чтобы обеспечить отток жидкости в грунт. Однако для их монтажа требуется задействование спецтехники. Выгребные ямы из бетонных колец можно возводить самостоятельно, а материал имеет относительно невысокую стоимость.
ФОТО: na-dache.proБетонные кольца – распространённый материал для возведения септиков
Как определить объём
Устройство выгребной ямы своими руками не может проводиться, если предварительно не рассчитать размеры конструкции. Первым параметром, который учитывается при определении объёма ямы, является количество людей, проживающих в доме. Считается, что в сутки один взрослый человек может использовать до 200 литров воды. Эта цифра условная, но для расчёта подойдёт.
Если в день ёмкость получает меньше одного кубического метра отходов, спокойно можно устанавливать выгребную яму поглощающего типа, так как с такой нагрузкой справятся бактерии, обитающие в естественных условиях. При расчёте размеров нужно учитывать отходы технических приборов (стиральных и посудомоечных машин). Одна единица способна потреблять до 500 литров.
Чтобы рассчитать, сколько отходов будет выбрасываться в выгребную яму на участке, нужно 200 умножить на количество проживающих в доме людей и добавить литраж, потребляемый бытовыми приборами. Что касается объёма самого резервуара, то он должен быть в три раза больше, чем объём стоков.
Инструкция по строительству
Материалы для работы
Если грунт плотен и способен впитывать влагу, вопрос о том какие материалы использовать, почти не возникает. Во всяком случае, стенам ямы не нужно будет дополнительного укрепления. Достаточно лишь дно заложить щебнем и речным песком. Однако такое благоприятное сочетание характеристик грунта встречается не часто.
Обычно стенам такого септика нужно дополнительное укрепление, чтобы они не осыпались. Для этого подойдет кладка из кирпича, доски, шифер и т. д. Можно также воспользоваться пластиковой или металлической емкостью, предварительно вырезав в них дно и сделав перфорацию в стенках ближе к низу, для фильтрации стоков в окружающую почву.
Самое популярное решение — сливная яма из бетонных колец
Совет сантехника: Предпочтительней цилиндрическое сечение септика, поскольку она обеспечивает равномерное распределение нагрузки на грунт, снижая вероятность разрушения сооружения. Кубическая форма ямы в этом отношении хуже.
Подготовка траншеи и обкладка ямы
Траншею от бани до сливной ямы, как и саму яму, можно выполнить как вручную, так и с применением землеройной техники. Главное в этой работе – выдержать уклон дна траншеи в сторону слива не менее 2-3 см на метр длины трубы.
Если уклон при проведении сливной трубы из бани в сторону выгребной ямы выдержан правильный, утепление трубы может не потребоваться.
Важно правильно выдержать уровень уклона сливной трубы
Края ямы по периметру лучше всего обложить керамическим кирпичом, поскольку он долговечен и не боится контакта с водой. Кирпичи допускается укладывать на ребро, а между ними оставлять зазоры в 2-3 см для дренажа жидкости.
После кладки надо сформировать дно с помощью подсыпки щебня, песка или даже строительных отходов. Толщина слоя подсыпки желательна не менее 20 см. Верхнюю часть кладки надо вывести над уровнем зем
Если яма без дна то нужно подсыпать песка для фильтрации
ли на 300-400 мм. Сверху выгреба укладывается панель из бетона или металла.
Совет сантехника: Если оборудуемый септик расположен там, где будут ездить машины, то железобетонная плита перекрытия должна иметь толщину не меньше 250 мм
Когда дренажные свойства грунта слабые, то верхняя плита должна быть с отверстием, чтобы время от времени откачивать воду. Только его нужно надежно закрывать, чтобы в него случайно никто не угодил. После укрепления стенок ямы наружная сторона заполняется выкопанным ранее грунтом.
Применение подручных материалов
Обычно, банные стоки не содержат твердых отходов, поэтому способы укрепления сливной ямы могут отличаться простотой. Возможно, что даже не придется покупать специальные материалы: их могут заменить подручные средства.
Для этих целей вполне можно обойтись старыми автопокрышками, например, от машины КамАЗ и любые другие большего диаметра. Боковины старых покрышек лучше срезать посредством болгарки или электропилы, а в нижней их части просверлить по кругу ряд отверстий для стока из них воды.
Сливная яма из покрышек бюджетное решение вопроса
Затем, подготовленная таким образом резина укладывается одна за другой в землю. Донную часть ямы также надо засыпать гравием. Во второй сверху шине проделывается отверстие, в которое заводится труба, идущая от бани, и закрепляется. Поверх баллонов укладывается крышка (из металла, железобетона или дерева), перекрывающая их с запасом со всех сторон, которая засыпается землей до уровня окружающего грунта.
Совет сантехника: Можно также воспользоваться волновым асбоцементным шифером, чтобы заполнить объем сливной ямы. Эти листы укладываются в нее с разворотом последующего листа на 90 градусов, пока яма не заполнится шифером полностью
Схема расположения входящих труб
Сливную трубу выводят в верхнюю часть шиферного заполнения. Дополнительно его можно укрепить побитыми кусками листов, а оставшиеся пустоты затем засыпать излишками земли. Таким способом чаще всего пользуются в песчаных грунтах.
Двумя последними способами нельзя пользоваться, когда возможен проезд поверх ямы транспортных средств.
Советуем посмотреть:
- Биопрепараты для выгребных ям: как выбрать правильно
- Популярные биоактиваторы для выгребных ям
- Выгребная яма из кирпича: как правильно выложить
- Выгребная яма из бетонных колец своими руками
- Выгребная яма из покрышек: техника монтажа
Причины быстрого наполнения
В процессе эксплуатации выгребной ямы, эффективность ее дренажного слоя со временем уменьшается
Обустраивая выгребную яму, обычно применяют негерметичную конструкцию с дренажным слоем на дне. Длительное время дренаж выполнял свои функции, отводя жидкие отходы в грунт. Со временем зазоры между его элементами засорились остатками жира, пищевыми остатками, да и просто илом. Произошла самопроизвольная герметизация дна ямы. В результате этого сточные воды не имеют доступа к почвенному слою и просто наполняют ёмкость, а так как обычно сточную яму сооружают из расчёта трёхсуточного объёма слива, то заполнение её объёма происходит очень быстро.
Другой причиной неэффективной работы канализационной системы может быть её замерзание в зимнее время. Естественно, слив воды на замёрзший грунт будет невозможным.
Для нормального функционирования системы канализации зимой, необходимо утеплить сточный колодец
При снижении эффективности работы выгребной ямы наблюдаются следующие признаки:
- Стенки сточной канализационной ёмкости покрываются жировыми отложениями, смыть которые довольно проблематично;
- Скапливание донного осадка;
- Зловонный запах из ямы;
- Время наполнения выгребной ямы уменьшается до недели и меньше.
Для нормального функционирования системы канализации необходимо правильно очистить выгребную яму и восстановить её работоспособность.
Достоинства и недостатки выгребной ямы с переливным колодцем
Практически все конструкции имеют плюсы и минусы. Сточная яма с переливом не является исключением. Положительные и отрицательные стороны очистного сооружения помогут принять правильное решение относительно необходимости выполнения строительства конструкции.
Преимущества сточной переливной ямы
Главным плюсом септика с переливом являются более редкие вызовы ассенизаторской машины для откачки нечистот. Сточные воды, прошедшие процесс очистки в выгребной яме, нередко используются в технических целях. Они пригодны для полива урожая на дачах, мытья дорожек и других конструктивных элементов на частной территории.
Дополнительными преимуществами сточной ямы с переливным колодцем являются следующие плюсы:
- Хорошая производительность, так как минимальный объем очистных сооружений данного вида составляет 2 м3. Выгребная яма обладает пропускной способностью от 0,2 до 0,5 м3 в час. При необходимости всегда можно увеличить количество емкостей, что позволит повысить производительность септика.
- Неплохая эффективность очистки, потому что процесс переработки нечистот состоит из нескольких этапов в зависимости от количества емкостей. Увеличение числа резервуаров позволяет повысить качество переработки и безопасность сточных вод для природы.
- Экономия средств при эксплуатации конструкции, так как спецтехнику приходится реже заказывать благодаря той же многоступенчатой очистки нечистот. Твердые элементы сточных вод отсеиваются уже в первом резервуаре, а жидкая среда перемещается дальше. Поэтому исключается образование отверделых масс и переполнение очистного сооружения. Тем более часть сточных вод впитывается почвой, а определенное количество просто сбрасывается в грунт.
- Почти полное отсутствие неприятного запаха. Он полностью исчезнет, если для переработки нечистот применить специальные микроорганизмы.
Обычные выгребные ямы в переполненном состоянии издают неприятные хлопающие звуки. В конструкциях с переливом отсутствует такой недостаток. Это позволяет не следить за количеством стоков. Можно пользоваться водой и не беспокоиться, что очистное сооружение переполнится.
Недостатки сточной переливной ямы
К минусам очистного сооружения с переливным колодцем относится сложность монтажа. Домовладельцу необходимо точно вычислить угол, под которым нужно проложить трубу до емкостей и между ними. Потребуется также рассчитать расположение резервуаров относительно друг друга. Другим недостатком является высокая цена обустройства по сравнению с обычной выгребной ямой, так как нужно выполнить строительство минимум 2-х независимых колодцев.
Инструкция монтажа
Строится он в шесть этапов:
Выбор места.
Копание ямы.
Укладка.
Устройство переливов между камерами.
Гидроизоляция.
Утепление и засыпка сооружения землей.
Подбирая место под септик у частного дома, в обязательно следует соблюдать нормы соответствующих СанПиНов и СНиПов. Любое ЛОС с дренажом должно отстоять от жилья и грядок на 5 м, а от колодцев и водоемов – минимум на 30 м. При несоблюдении этих требований резко возрастет риск распространения кишечных инфекций.
Размечаем на участке место
При всем этом важно не забывать, что к септику еще потом будет подъезжать машина ассенизаторов. Для нее также нужно предусмотреть место рядом с очистной системой. Окапываем контур ямы для работы техники
Окапываем контур ямы для работы техники
Выемку земли правильней всего производить экскаватором. Очистное сооружение из трех камер занимает достаточно много места. Изделия обычно устанавливаются на удалении около 30–50 см друг от друга. Даже при минимальном диаметре в 0,8 метра площадь всего сооружения получается большой.
Копаем котлован при помощи техники
Еще один момент – глубина ямы. При устройстве нижние кольца должны располагаться в грунте ниже уровня его промерзания. Копать глубокий котлован вручную сложно, долго и небезопасно. Его стенки могут и осыпаться.
Убираем осыпавшуюся землю из котлована
Надо четко понимать, что при установке на участке у коттеджа обойтись без крана не получится никак. Это пенобетонный или каркасный дом при сильном желании можно построить в одиночку без спецтехники. С заводскими бетонными изделиями подобное не пройдет. Лучше сразу для строительства ЛОС из ЖБИ заказать грузоподъемную технику, заранее предусмотрев для нее место на стройплощадке.
Опускаем кольцо в котлован
Промазываем первый ряд колец раствором и опускаем второй
Аналогично опускаем и третий ряд
Монтируем крышки
Кольца смонтированы
Если необходимо вручную опустить уже смонтированный колодец, то подкапываем грунт лопатой по периметру

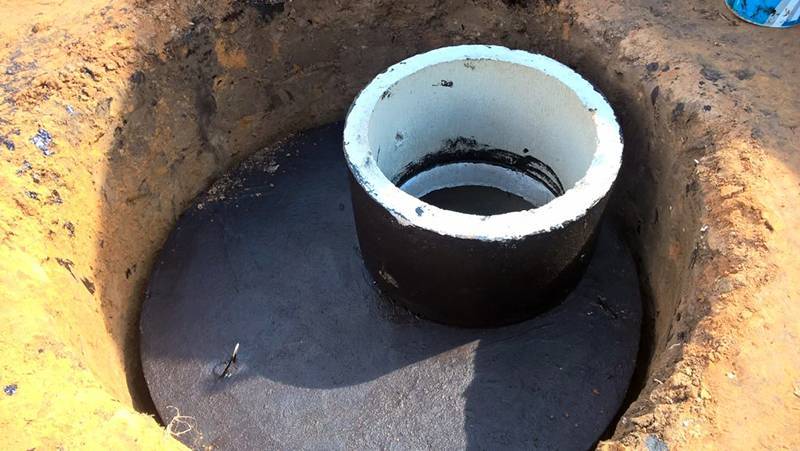

Дно первой камеры должно быть герметичным. Для этого в вырытой яме под кольца укладывается специальное днище в виде “блина” из железобетона. Такой фундамент плита также делается на заводе ЖБИ. Если этого изделия в продаже нет, то выполнить его под устраиваемым септиком можно самому заливкой раствора в котловане толщиной в 15–20 см. Но тогда подождать его полного схватывания.
Бетонируем дно входного колодца
Донный фильтр во второй камере выполняется в три слоя каждый толщиной в 20–40 см:
Песок внизу.
Мелкофракционный щебень посередине.
Гравий или щебень крупной фракции в 40–70 мм сверху.
Засыпаем щебень на дно дренажного колодца
Делаем в дренажном колодце дополнительные отверстия для ухода воды
Для вставки ввода от канализации в доме и переливных труб между камерами в бетоне придется пробить отверстие соответствующего размера. В идеале его следует просверливать алмазной коронкой, чтобы края у дырки получились ровными. Так вставляемые в септик переливы из металла или пластика будет проще герметизировать. При этом вводы в камеру всегда располагают выше выводов.
Прокапываем траншею для укладки труб
Укладываем канализационные трубы в траншее под уклоном
Заводим трубы в колодец, оставляя сверху зазор для усадки
Монтируем трубу перелива между кольцами уровнем ниже, чем трубу из дома
Битумная гидроизоляция выполняется только снаружи сооружения. Внутри от нее будет лишь вред. Поедающим органику в сточных водах бактериям вреден битум и любая агрессивная химия, а без них септики функционировать станут с меньшей эффективностью. Для наружных гидроизоляционных работ вполне подойдет мастика, рубероид и даже мягкая кровля, если ее не жалко.
Замазываем все швы в первом колодце — он должен быть герметичным
Утепление выполняется только в верхней части “колодца”. Здесь лучше всего воспользоваться влагостойким пенополистиролом толщиной 10–20 см. Сверху камеры закрываются крышками из железобетонных плит с отверстием под смотровой люк.
Если коттедж построен в холодном регионе, то одно из верхних колец лучше поменять на горловину из кирпича с пенополистирольным утеплением снаружи. Затем с боков конструкция эта присыпается слоем грунта для лучшей сохранности тепла и по желанию декорируется. Для декора подойдет фасадная клинкерная плитка или керамогранит.
Если планируем устанавливать компрессор, то заводим трубу под кабель
Устанавливаем канализационные люки
Разновидности
При организации автономной канализационной системы применяются несколько вариантов ям:
Впитывающие с фильтром на дне. Конструкция представляет собой подземный резервуар, в нижней части которого обустроен фильтр из песка, грунта и щебня. Поступающие стоки просачиваются через фильтрующий слой и уходят в глубинные слои почвы. Применяется при небольших объемах ежедневных сбросов.
Однокамерный септик проще и дешевле, но требует более частой очистки, чем 2-х-камерныйИсточник эко-колодец.рф
- Закрытые камеры-накопители. Системы включают один или несколько последовательно соединенных герметичных резервуаров. При простейшем устройстве стоки после наполнения откачиваются, а при более совершенном – дополнительно разлагаются под действием биоактивных препаратов.
- Переливные. Включают два резервуара – отстойный и фильтрационный. В первый происходит первичный канализационный сброс. Затем по мере отстаивания вода переливается во второй, из которого через фильтр в нижней части поступает в грунт или на технические нужды.
Принято считать, что для того чтобы правильно сделать септик с переливом, необходимо применить бетонные кольца. Это лишь один из самых доступных, надежных и быстрых способов обустройства канализации. В действительности существуют следующие дополнительные варианты:
- Пластиковые или металлические емкости подходящих габаритов. Самый низкий по уровню бюджета способ обустройства как накопительного, так и фильтрационного резервуара.
- Заводские пластиковые колодцы. Новые прочные конструкции с большим сроком службы. Однако обойдутся достаточно дорого.
Видео-обзор переливного септика из бетонных колец:
- Кирпич или блоки. Постройка подойдет для фильтрационного бака. Прослужит не менее 30-50 лет, но потребует существенных сил и затрат времени.
- Перфорированные железобетонные кольца. Применяются как вариант организации фильтрационной камеры с отверстиями по всей площади стен.
- Автопокрышки б/у. Наиболее бюджетный способ, но при этом требующий специальных материалов для герметизации и навыков в работе.
- Готовые комплекты. Самый быстрый метод создания системы канализации. Минусы – большие затраты и необходимость подбора по объему.
