Осевые или аксиальные устройства
Рабочие лопасти таких устройств вращаются вокруг одной оси и перемещают воздушный поток сквозь устройство. Конструкция отличается легкостью, поэтому она чрезвычайно популярна и часто используется в бытовых приборах: например, кулеры в системном блоке ПК, фены для сушки волос. Их КПД высокое, потому что у осевых устройств довольно невысокое сопротивление воздушному потоку, да и потери из-за трения почти отсутствует. Конструктивно они выглядят как колесо, состоящее из консольного вида лопастей, жестко закрепленных под определенным углом, относительно воздушного потока, который всегда имеет направление параллельно оси вращения устройства
На входе устанавливают специальный коллектор, который выравнивает или спрямляет поток — это немаловажно для улучшения аэродинамики изделия
Конструкция осевых изделий предельно простая: кожух с монтажными отверстиями для прочного закрепления на месте эксплуатации, электродвигатель вмонтирован внутрь устройства, а рабочее колесо — плотно посажено на вал электропривода. Напор потока, как и его расход, регулируется расстоянием между лопастями.
Характеристики напольных вентиляторов
При выборе подходящей вам конструкции необходимо
ориентироваться на следующие характеристики:
диаметр лопастей,
мощность,
воздушный удар,
воздухообмен,
площадь обдува,
углы наклона и поворота вентилятора,
режим обдува,
уровень шума,
блок управления,
таймер,
ионизация и увлажнение воздуха.
Диаметр лопастей
Естественно, данный параметр указывают лишь для осевых
моделей. Он важен, поскольку воздействует на интенсивность обдува. Наименьший
диаметр лопастей составляет 10см, наибольший – 160см. У любой модели лопасти
обязательно должны быть огорожены мелкоячеистой решеткой. Ведь нельзя, чтобы
туда в процессе работы хоть что-то попало (в особенности пальцы детей).
Мощность
Уровень мощности вентилятора должен соответствовать
габаритам помещения, в котором он будет установлен. Чем комната больше, тем
более высокая производительность должна быть у конструкции. У современных
напольных моделей мощность может составлять от 30Вт до 140Вт.
Воздушный удар
Данный параметр является не самым главным, однако и его
следует учитывать. Чем воздушный удар больше, тем быстрее удастся проветрить все
помещение. Он, по сути, показывает то расстояние, на котором заметна работа
аппарата. Максимум составляет 10 метров. Во многом значение воздушного удара
зависит от первых двух характеристик (уровень мощности и диаметр лопастей).
Воздухообмен
Показатель воздухообмена в разных моделях может варьировать
от 100м3/ч до 3000м3/ч. Для каждого помещения существуют свои нормы и
требования. Для расчета необходимой производительности (воздухообмена)
применительно к конкретному помещению, необходимо объем комнаты умножить на
предусмотренную для него кратность обмена (число смен воздуха в час).
Значения последнего параметра указаны ниже:
жилая комната – 3-6;
столовая – 8-12;
спальня – 2-4;
холл – 3-5;
ванная комната – 6-8;
туалет – 6-10;
кухня – 10-15;
душевая – 10-20;
кладовая – 3-8;
чердак – 3-10;
гараж – 6-10;
подвал – 8-12;
бильярдная – 6-8;
библиотека – 3-4;
гимнастический зал – 6-8;
конференц-зал – 6-10;
оранжерея – 25-50.
Площадь обдува
Это еще один параметр, которым изготовители обозначают
уровень производительности. Эта площадь может достигать 50м2. Обычно этот
параметр указывают в характеристиках к моделям с осевым устройством. Однако на
практике более полезным является характеристика по воздухообмену.
Углы наклона и поворота вентилятора
Первый угол ответственен за поворот основного элемента
конструкции в вертикальной плоскости. Чем значение выше, тем для пользователя
лучше. Наименьшее значение составляет 80, а наибольшее – 1800. Угол поворота
обычно составляет 90 градусов, однако этот параметр может варьировать от 60
градусов до 360 градусов
Важной функцией является автоповорот. Она обеспечивает
автоматическое передвижение вентилятора в разные направления, что обеспечивает
получение периодических струй воздуха
Режим обдува
Он зависит о количества предусмотренных производителемскоростей вращения лопастей (может составлять от 1 до 8). Некоторые модели могут
быть оснащены функцией, которая поэтапно изменяет скорость вращения от
выставленной до почти полной остановки, создавая при этом лишь подобие потока
ветерка.
Уровень шума
Конечно же, желательно приобрести конструкцию с наименьшим
уровнем производимого шума. Это необходимо проверить еще в магазине (и
желательно на всех режимах работы, на всех углах поворота). Для жилых домов
допустимым уровнем шума работы вентилятора является значение в 38Дб. Если же
речь идет о рабочих кабинетах, детских и спальных комнат, то здесь уровень шума
не должен превышать 25Дб – 30Дб.
Блок управления
Он может быть не только кнопочным, но и сенсорным.
Присутствие на корпусе конструкции дисплея намного упрощает его эксплуатацию,
показывает все активизированные в данный момент функции. Многие модели
современных вентиляторов оснащены и пультом дистанционного управления.
Таймер
Данная функция позволяет задавать продолжительность работы
устройства и отключаться в требуемое время. До отключения можно установить как
полчаса, так и двадцать часов.
Ионизация воздуха
Весьма полезная для здоровья функция. Ее могут устанавливать
на разных приборах, включая и вентиляторы. Присутствие в воздухе ионов
(негативно заряженных частиц) положительно воздействует на самочувствие людей.
Увлажнитель воздуха
Устройства с этой опцией обычно стоят очень дорого, так как,
по сути, они в себе объединяют два разных устройства. Объем резервуара,
предназначенного для воды, может составлять 1,5литра – 3,8литра.
Составляющие центробежного вентилятора

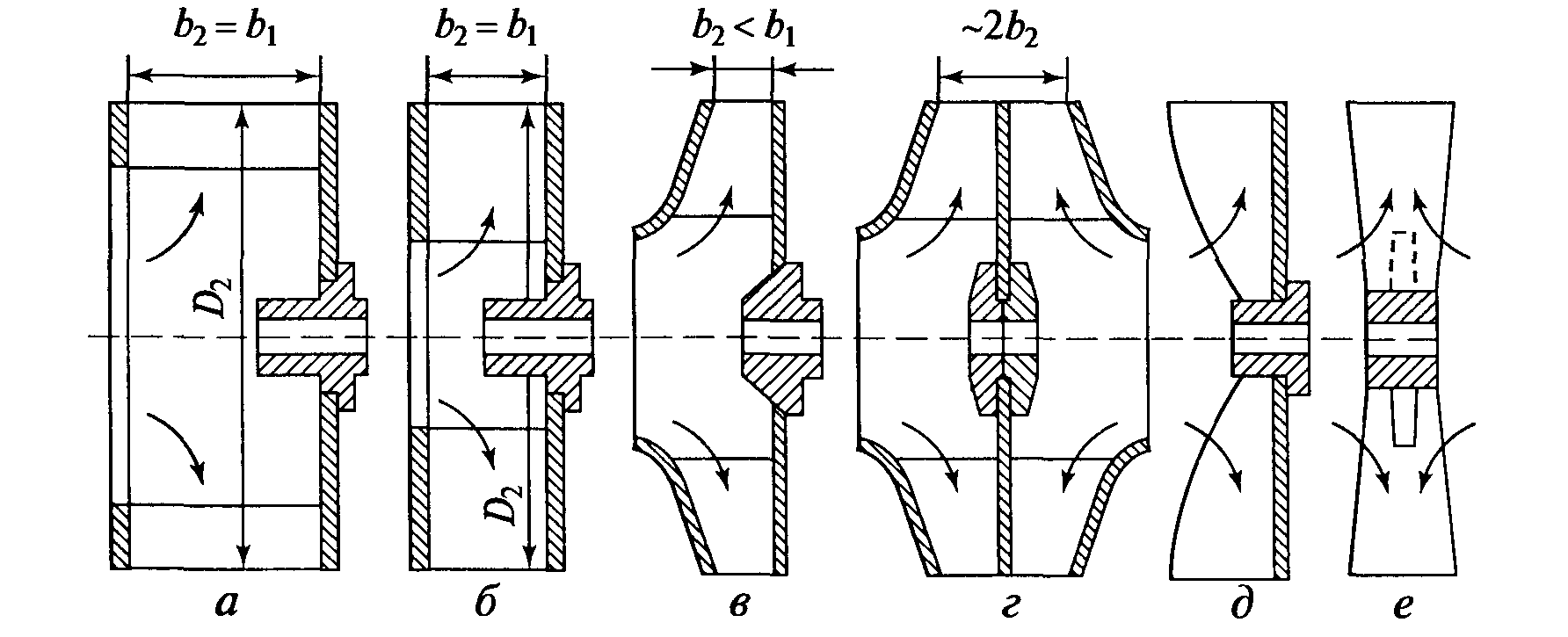

Схема рабочих колес центробежных вентиляторов: а – барабанная, б – кольцевая, в, г – с коническими покрывающими дисками, д – однодисковые, е – бездисковые.
Как и любая другая техника, вентилятор будет исправно работать только при соответствующих элементах конструкции.
- Подшипники. Чаще всего данный тип устройства имеет маслонаполненные подшипники роликового типа скольжения. Отдельные модели могут обладать водяной системой охлаждения, которая чаще всего применяется в работе с горячими газами, что предотвращает перегрев подшипников.
- Лопасти и заслонки. Основная функция заслонок – управление газовыми потоками при входе и выходе. Отдельные модели центробежных эксгаустеров могут иметь их с обеих сторон или только с одной – входа или выхода. «Входящие» заслонки управляют количеством поступаемого газа или воздуха, а «выходящие» сопротивляются воздушному потоку, который управляет газом. Заслонки, что расположены на входе лопастей, способствуют уменьшению потребления электроэнергии.
Сами плицы находятся на втулке колеса центростремительного вентилятора. Есть три стандартных расположения лопастей:
- лопасти загнуты вперед;
- лопасти загнуты назад;
- лопасти прямые.
В первом варианте лопасти имеют лезвия с направлением по движению колеса. Такие вентиляторы «не любят» твердых примесей в эрлифтных потоках. Основное их назначение – большой поток с низким давлением.
Второй вариант оснащен искривленными лезвиями против движения колеса. Таким образом достигается аэродинамический швеллер и относительная экономичность конструкции. Такой способ применяется в работе с потоками газовой консистенции низкого и умеренного уровня насыщения жесткими компонентами. В качестве дополнения имеют покрытие от повреждений. Очень удобно то, что такой центробежный вентилятор имеет широкий диапазон регулировок скоростей. Они намного эффективней моделей с лопастями, изогнутыми вперед или прямыми, хотя последние и стоят дешевле.
Третий вариант имеет лопасти, которые расширяются сразу от втулки. Такие модели имеют минимальную чувствительность к оседанию твердых частиц на лопастях вентилятора, но при этом издают много шума во время эксплуатации. Также они имеют быстрый темп работы, низкие объемы и высокий уровень давления. Часто используют с целью аспирации, в пневматических системах для транспортировки материалов и в других схожих работах.
Какой вентилятор лучше выбрать
Прежде чем покупать вентилирующее устройство для дома, нужно знать, на какие параметры необходимо обращать внимание. Итак, советы специалистов при выборе бытовых вентиляторов:. Итак, советы специалистов при выборе бытовых вентиляторов:
Итак, советы специалистов при выборе бытовых вентиляторов:
Итак, советы специалистов при выборе бытовых вентиляторов:
Размер лопастей. Оптимальный диаметр рекомендуется от 10 до 15 см, при этом они должны предохраняться экраном с небольшими отверстиями. Мощность. Чем больше данный показатель, тем больший объем сможет обработать это устройство. Уровень шума
На такой параметр особенно нужно обращать внимание при покупке дешевых моделей. Функциональность
Большинство вентиляторов выполняют дополнительные функции, такие как ионизация, подогрев, они также имеют таймер, дистанционный пульт и другое
Управление
Большинство вентиляторов выполняют дополнительные функции, такие как ионизация, подогрев, они также имеют таймер, дистанционный пульт и другое. Управление
Сенсор или кнопочная навигация. Обдуваемое пространство. Наибольшая площадь для таких охлаждающих устройств составляет 50 м2. Угол поворота. Многие модели имеют угол наклона 45-360 градусов. Режимы. Разные скорости при движении воздушного потока очень важны, так как этим создается комфортность при нахождении в помещении. Расположение вентиляторов. По месту размещения приборы бывают оконные, настенные или потолочные.
Рассмотрим более подробно, какие модели лучше все подойдут для санузла и кухни.
Кухня
Кухонные вентиляторы для вытяжки должны обладать высокой мощностью, способной не только обновлять воздух на кухне, но и выдерживать высокие температуры. Таким подходящим устройством является модель Wolter KA KATD 225-4 Stb.
При этом прибор для вытяжки на кухне обладает следующими параметрами:
- производительность – 2 700 м³/час;
- уровень шума – до 25 дБ;
- мощность двигателя – 760 Вт;
А также для кухонных вентиляторов характерно то, что они выдерживают температуру движущегося воздуха до 95 градусов.
Санузел
Идеальным вариантом при подборе вытяжного устройства для ванной комнаты будет прибор с установленным датчиком влажности. При этом особой популярностью пользуется модель SILENT-100 CHZ от «Soler & Palau».
Ее больше всего положительно оценивают отечественные пользователи за то, что она имеет:
- низкий уровень шума в работе (до 24,5 дБ);
- длительный срок службы;
- обладает большой мощностью(95 м3/час);
- встроенный таймер;
- сравнительно небольшое энергопотребление (80 Вт).
Но для ванной комнаты с большой площадью свыше 5 м2 должна быть достаточная вытяжка отработанного воздуха, поэтому нужно выбирать вентилятор более производительный. Таковым является прибор EAF-150 от «Electrolux».
Выделяется он следующими характеристиками:
- производительность – 320 м³/час;
- мощность двигателя – 250 Вт;
- уровень шума – 22-25 дБ.
Подобрать нужный режим у него можно за счет переустановки перемычки, размещенной внутри коробки таймера.
Вытяжное устройство для кухни и ванной будут обладать достоинствами в том случае, если правильно будет подобраны все параметры. И тогда этот многофункциональный прибор создаст в помещении удобство и приятный микроклимат.
Области применения
Простая конструкция, надежность, долговечность и удобство применения центробежных приборов сделали их незаменимыми во многих областях.
- Вентиляторы центробежные используют в производственных цехах для быстрой очистки воздуха от вредных веществ, пыли, механических взвесей.
- Также на производстве могут использоваться для перегонки газов.
- В помещениях складского типа данные приборы обеспечивают нужный уровень вентиляции, убирают избыточную влажность.
- В офисах, торговых залах и общественных местах «улитки» обеспечивают комфортные условия труда.
- В частных домовладениях применяются для создания комфортного микроклимата.
- В ванных и туалетных комнатах устанавливают влагозащищенные модели, выводящие избыток влаги и запахи.
- Радиальные вентиляторы являются частью промышленных отопительных и холодильных систем; устанавливаются в системах кондиционирования.
- Компактными центробежными приборами охлаждаются двигатели внутреннего сгорания.
Часто в больших зданиях и на предприятиях устанавливают систему, включающую несколько центробежных вентиляторов.
Для подбора вентилятора отправьте заявку нашему менеджеру или позвоните по номеру: 8 (499) 647-40-32. Ответ нашего менеджера будет содержать всю необходимую информацию: цену, техническое описание, срок поставки, условия доставки и оплаты.
Отправить заявку

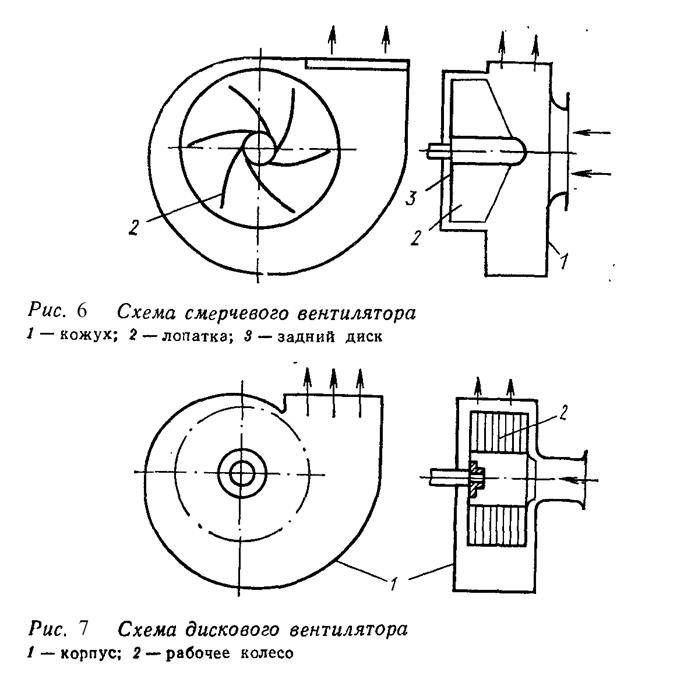

Устройство

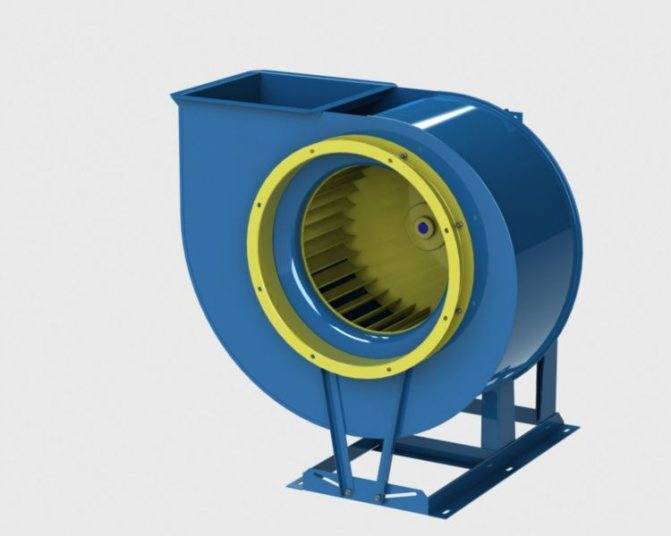

Центробежные вентиляторы, в простонародье называемые улитками из-за сходного внешнего вида, состоят из следующих деталей: спиралевидного корпуса, рабочего колёса с установленными на нём лопатками, имеющими на концах загибы вперёд или назад, станины, и привода (электро или пневмо).
Вид в разрезе:
Стрелками указано движение потока газа при работе вентиляторного агрегата.
То, в какую сторону направлены загибы на лопатках, определяется назначением конкретного вентилятора. Лопатки с загнутыми назад концами дают повышенную на 20% экономичность и возможность нормальной работы при перегрузках по расходу газа. Агрегаты с загнутыми вперёд лопатками имеют свои преимущества, это меньший уровень производимого шума из-за более низкой скорости вращения, и компактность, из-за меньших размеров рабочего колёса и соответственно корпуса.
В станине установлены подшипники для валов двигателя и крыльчатки. На вентиляторные установки обычно ставятся роликовые подшипники, заполненные маслом. На тех моделях, которые эксплуатируются в условиях высоких температур, во избежание перегрева, подшипники оснащены водяной системой охлаждения.
А также в вентиляторе могут быть установлены входные и выходные заслонки для управления потоками газа внутри его.

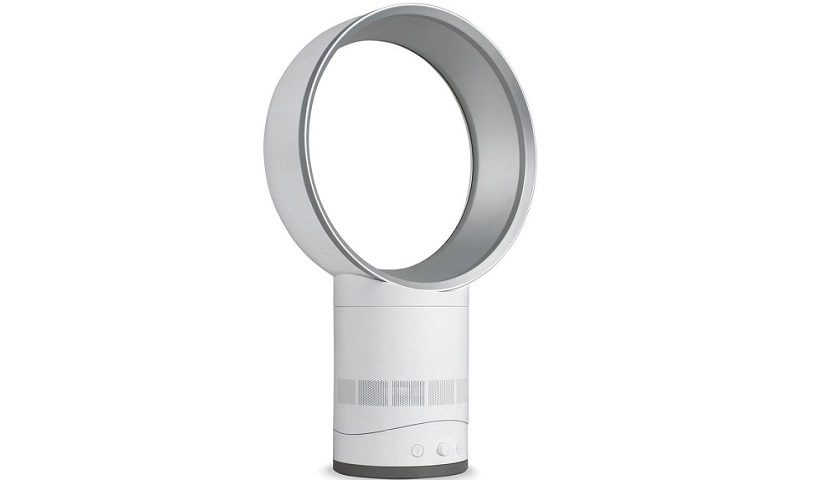

Прямоточные
Устройство и принцип действия этого типа вентиляторов сильно отличается от рассмотренных выше. Это абсолютно безопасный прибор, так как в нём нет лопастей. Выбрать напольный вариант можно для установки в комнатах, куда имеют доступ дети или домашние животные.
Поток воздуха в прямоточной модели формируется специальной турбиной, которая установлена в основании. Через щели в основании турбина втягивает воздух, сильно сжимает его и направляет его в рамку с очень узкими щелями направленного действия. Выходящий под давлением воздух по законам аэродинамики тянет за собой другие, соседствующие слои воздуха. В тыльной зоне вентилятора формируется зона разряжения, в которую устремляются воздушные массы. Такая технология «воздушного умножения» позволяет получить проходящий через рамку поток воздуха, который в 15–20 раз превосходит тот объем, который нагнетается турбиной. Рамка может иметь любую форму – от идеального круга до очень вытянутого овала, что открывает очень большие возможности перед дизайнерами.
Дополнительные преимущества перед традиционными видами техники:
- возможность плавно регулировать интенсивность воздушного потока, его направление – для этого достаточно повернуть кольцо;
- экономия электричества – при равной производительности с осевым прибором прямоточный потребляет на 20% меньше электричества.
Основные недостатки прямоточного вентилятора – высокая цена и большой шум, ведь воздух сквозь узкие щели проходит со скоростью 85–90 км/ч.
Осевые или аксиальные устройства
Рабочие лопасти таких устройств вращаются вокруг одной оси и перемещают воздушный поток сквозь устройство. Конструкция отличается легкостью, поэтому она чрезвычайно популярна и часто используется в бытовых приборах: например, кулеры в системном блоке ПК, фены для сушки волос. Их КПД высокое, потому что у осевых устройств довольно невысокое сопротивление воздушному потоку, да и потери из-за трения почти отсутствует. Конструктивно они выглядят как колесо, состоящее из консольного вида лопастей, жестко закрепленных под определенным углом, относительно воздушного потока, который всегда имеет направление параллельно оси вращения устройства
На входе устанавливают специальный коллектор, который выравнивает или спрямляет поток — это немаловажно для улучшения аэродинамики изделия
Конструкция осевых изделий предельно простая: кожух с монтажными отверстиями для прочного закрепления на месте эксплуатации, электродвигатель вмонтирован внутрь устройства, а рабочее колесо — плотно посажено на вал электропривода. Напор потока, как и его расход, регулируется расстоянием между лопастями.
Дорогой или дешевый в чем разница
Дешевые модели оснащены стандартными функциями. Их конструкция довольно проста – крепление, ножка, электродвигатель и лопасти. Если сравнить их с дорогими вентиляторами, то разница может быть как в производительности, так и в количестве дополнительных функций. Помимо низкого уровня шума и мощного привода, в устройство может быть встроен ЖК-дисплей, который будет указывать на температуру воздуха и время. Эти показатели не являются жизненно важными, но увеличивают комфорт. Аналогичная ситуация с пультом дистанционного управления.
Есть и полезные возможности, такие, как ионизация воздуха или автоматическое отключение при задымлении или замыкании. Все эти характеристики описаны в паспорте устройства и значительно влияют на его стоимость.
Выбор вентилятора зависит от ваших предпочтений. Выбирайте ту модель, которая вам лучше всего подходит. Проверяйте работоспособность устройства прямо в магазине, тщательно осматривайте сборку, чтобы конструкция хорошо крепилась.
Не верьте рекламе неизвестных компаний, которые предлагают инновационные технологии за низкую стоимость. Используйте интернет для получения сведений о той или иной модели вентилятора, и тогда вы сможете выбрать качественное устройство охлаждения.
Устойчивость основания
Устойчивость вентилятора является важнейшим фактором. Если в семье есть дети, домашние животные, они так или иначе могут задеть стойку ветродуя.
И при его падении может возникнуть множество проблем. Все зависит от того, куда именно он будет падать.
Кстати, даже новый вентилятор частенько выходит из строя после первого же опрокидывания. Что у него при этом ломается и как это починить своими руками, читайте в отдельной статье.
Существует огромное разнообразие конструкций оснований на которых закреплена подставка. Но наиболее распространены всего три.
Чаще всего встречается крестообразная основа.

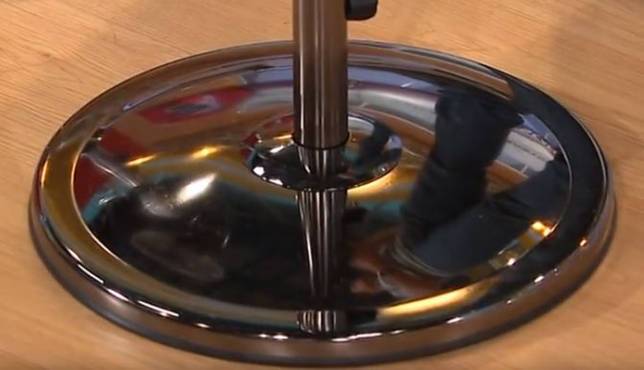

Менее распространена круглая подставка.
Еще попадаются вентиляторы по типу моноблоков. У них вообще нет никаких ножек.
Какие из этих оснований устойчивее всего? Крестообразная основа, несмотря на свою внешнюю надежность, проигрывает всем остальным.
Достаточно одного хорошего толчка и такой вентилятор спокойно упадет на бок. А вот круглая ножка является наиболее стабильным вариантом.
Поэтому если у вас есть выбор, то отдавайте предпочтение именно круглой форме.
<?php $next_post = get_next_post(true); if( ! empty($next_post) ){ ?>
Это интересно: <?php next_post_link(‘%link’, ‘%title’, true); ?>
<?php } ?>
Принцип работы
Рассмотрим подробно каждый вид устройства по типу их работы.
Осевой
Внешне устройство представляет собой кожух с цилиндрическим основанием, в котором размещается колесо с лопастями. На кожухе предусмотрены специальные отверстия для крепления аппарата.
Колесо с лопастями устанавливается непосредственно на ось. Поток воздуха идет параллельно оси.
На входе в механизме предусмотрен коллектор, предназначенный для улучшения аэродинамики в работе устройства. При отсутствии встречного потока потребляемая мощность данного типа механизма невелика.
Если воздушный поток присутствует, то и мощность требуется больше.
Коэффициент полезного действия осевого агрегата намного выше других типов механизмов. Напор и количество подаваемого воздуха регулируется за счет поворотных лопастей. Аксиальные приборы используют обычно для подачи больших объемов воздуха при низких сопротивлениях.
Диагональный
Воздух в таких механизмах забирается по тому же принципу, что и в осевых моделях, но выпуск уже идет в диагональном направлении. Кожух имеет коническую форму, поэтому скорость потока увеличивается при создании давления на пропеллер вентилятора.
Диагональные механизмы отличаются высокой скоростью обдува и пониженным уровнем шума (по сравнению с осевыми устройствами).
Радиальный
Центробежный агрегат состоит из рабочего колеса, находящегося в спиральном кожухе. При вращении подаваемый воздух перемещается в радиальном направлении и начинает сжиматься в области колеса.
Затем поток поступает в спиральный кожух под действием центробежной силы, после чего идет в отверстие нагрева.
Конструктивно радиальное устройство представляет собой полый цилиндр, на поверхности которого располагаются лопатки параллельно оси вращения. Между собой они скреплены специальными дисками.
Данные элементы конструкции выполнены с загнутыми концами, их количество зависит от прямого назначения агрегата. Вращение осуществляется в правую либо левую сторону.
В климатических системах применяют несколько видов вентиляторов радиального типа:
- Всасывание воздуха у которых происходит в одну или в обе стороны.
- В конструкции механизма электродвигатель находится на одном валу или присутствует клиноременная передача.
- Лопатки в приборе имеют загнутую вперед либо назад форму.
Лопатки, загнутые назад, увеличивают производительность и позволяют экономить электроэнергию.
Диаметральные
Данная категория состоит из корпуса с патрубком и диффузором, рабочее колесо снабжено загнутыми вперед лопатками. Колесо конструктивно выглядит как барабан. Принцип работы такого механизма основан на двукратном прохождении воздуха поперек рабочего колеса.
Диаметральные вентиляторы отличаются высокими аэродинамические показателями. Они способны подавать равномерный поток воздуха в ограниченном диапазоне.
Конструктивно аппарат создан таким образом, что его легко поворачивать в стороны, придавая воздушным массам нужное направление. Данный тип агрегатов используется во внутренних блоках сплит-систем, воздушных завесах и других системах кондиционирования и вентиляции.
Безлопастные
Основным элементом устройства является турбина, воздушный поток формируется за счет ее работы. Данный элемент прячется в основании корпуса. Поток воздуха перемещается через прорези в раме благодаря аэродинамическому эффекту.
Комплектация профиля рамы способствует разрежению воздуха, он дополнительно всасывается с задней стороны корпуса.
Общий объем потока увеличивается до 16 раз (по сравнению с показателями работы одной турбины). Безлопастные вентиляторы довольно шумные, зато здесь нет внешних двигающихся элементов, что делает безроторное устройство более безопасным.
Выводы и полезное видео по теме
Видео #1. Принцип работы и конкурентные преимущества безлопастного вентилятора:
https://youtube.com/watch?v=cElufTwbDy8
Видео #2. Устройство центробежного вентилятора ВЦУН:
Видео #3. Конструкция канального вентилятора круглой формы:
Модельное исполнение и технико-эксплуатационные характеристики вентиляторов позволяют подобрать оптимальное оборудование, как для бытового, так и промышленного применения. Конструкции вентиляционных установок постоянно совершенствуются, подстраиваясь под потребности покупателей.
Появились вопросы в процессе ознакомления со статьей? Хотите сообщить о полезных в выборе оборудования нюансах? Пишите, пожалуйста, комментарии в блоке, расположенном ниже.
