Какие бывают розетки, их устройство, типы и классификация

О других видах изделий

Кроме силовых устройств для квартиры понадобятся специальные разъемы под телевизионные и компьютерные шнуры. Есть несколько советов по выбору:

• Существуют проходные, оконечные телерозетки и устройства типа «звезда». Первые необходимы для последовательного подключения нескольких точек. В конце цепи ставятся оконечные приборы. Для одного телевизора используются они же. При таком подключении нужно знать, что прерывание цепи приведет к исчезновению ТВ-сигнала на всех устройствах, идущих за тем, которое отсоединили. Приспособления типа «звезда» решают эту проблему, позволяя включить телевизоры параллельно.
• Выбор розетки для интернет-кабеля должен исходить из типа этого кабеля. Они разделяются по категориям. Наиболее популярны на сегодня — пятая и шестая.

Теперь вы знаете, какую электророзетку лучше выбрать для дома. Главное, чтобы она была безопасной, а потом уже красивой и функциональной.

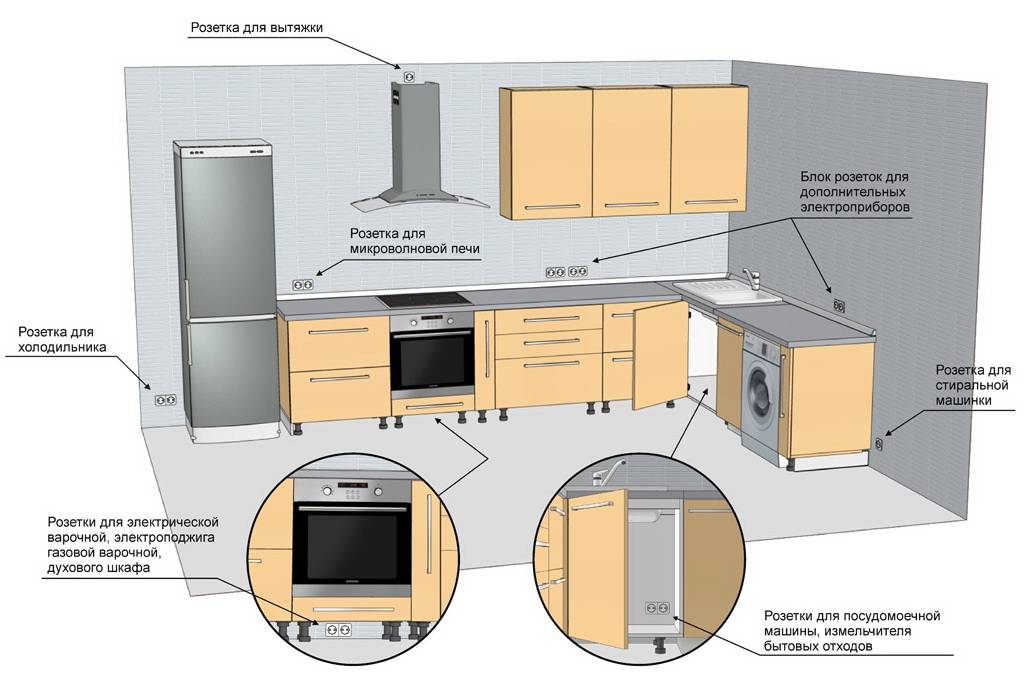

Правила расположения розеток на кухне

Электрические розетки присутствуют в любой комнате дома, квартиры. Однако большинство бытовых электроприборов расположены на кухне, причем такие, которые постоянно должны быть включены в сеть, например, холодильник, электроплита, чайник и другие. Поэтому есть определенные правила установки розеток на кухне:

Не устанавливать розетки возле мойки и газовой плиты.
Так как кухня зачастую зона повышенной влажности, важно обеспечить водонепроницаемость электропроводки и контактов.
Во время электромонтажных работ не допускайте вмешательства в водопровод, газопровод, вентиляцию.
Для защиты розеток, расположенных вблизи рабочей поверхности кухонной мебели, от попадания внутрь воды и других жидкостей можно установить розетки со специальными крышками.
Для электрической плиты необходимо предусмотреть отдельный автомат в электрощите.

Какие бывают

Вариантов выпускаемой продукции великое множество. По мнению покупателей необходимо в начале определиться, какой лучше товар купить, а уже после посещать специализированные торговые точки или оформлять заказ онлайн в интернет – магазине. Специалисты рекомендуют разобраться в типах производимых конструкций. Сегодня на полках магазинов встречаются такие варианты:

Вид	Описание
Наружные	Устанавливаются на поверхности. Углубление в стене под арматуру не предусмотрено. Предназначены для открытой и скрытой проводки. Монтировать достаточно просто: провода подключаются к клеммам, на поверхности крепится основание, все закрывается специальной крышкой. При изготовлении корпуса используется прочный пластик. Количество гнезд – от 1 до 4.
Встраиваемые	Рассчитаны на одно посадочное место – подрозетник. Для вилок предусмотрено одно или два гнезда. Для монтажа арматуры используются специальные лопатки, которые зажимаются при помощи винтов или крепятся к стакану саморезами. Подходят только для скрытой проводки. Конфигурация посадочных мест и их количество зависит от декоративной накладки – рамы. Блок может содержать разные виды розеток. Практически вся поставляемая на рынок продукция полностью готова к установке. Имеет квадратную или прямоугольную форму. Установка подрозетников не требуется.
Переносные	Второе название – удлинители. Часто приобретается для использования на объектах, где провести полноценную проводку нецелесообразно или невозможно. Предназначены для временного подключения электроприборов. Выпускаются колодки на два или четыре гнезда. Кабель и вилка присутствуют в наборе. Изготавливаются разной длины. Могут быть укомплектованы выключателями питания. Если кабель слишком длинный, производитель оснащает его бобиной для намотки. Разнится продукция и номинальным током. Показатель измеряется в амперах.

Выпускается специальная линейка товаров для монтажа в помещениях с повышенным уровнем влажности. Речь идет о ванных комнатах и кухнях. Изделия обладают повышенным показателем влагозащиты. Реализуется с пластиковой крышкой, закрывающей лицевую сторону. Обратная сторона арматуры закрыта герметичной эластичной пленкой.

Исходя из допустимого вольтажа, конструкции делятся на:

1. 220В. Рабочих контактов два: фаза и ноль. Выпускаются с функцией заземления и без таковой. Делятся на переносные, наружные и встраиваемые. Разнятся формой и количеством контактных отверстий.
2. 380 В. Предусматривается от одной до трех фаз, нулевая линия и заземление. Конфигурация формы и размещения контактов таковы, что предполагается наличие определенной вилки для подключения в конкретном положении. Это даст возможность не запутаться в линиях. Неотъемлемый аксессуар для подключения электроплит, мощность которых предполагает использование специальных изделий. Максимально допустимый ток – 32 ампера.
3. Слаботочные. Пользуются огромной популярностью при подключении телефонов, интернета, телевизоров и акустических приспособлений. Предусмотрен внутренний монтаж. Может быть неотъемлемой частью блока. Основание – керамическое или пластиковое. Контакты – пружинные. Выпускаются для внутреннего и наружного монтажа. Провода разнятся цветом. Количество жил – от 2 до 16. Они скручиваются и обжимаются специальным приспособлением.

Высота установки выключателей

Расположение выключателя на стене определяется, в первую очередь, удобством его использования. Выключатель должен располагаться вблизи входной двери комнаты, чтобы его легко можно было найти даже в темноте.

В советское время выключатели располагались чуть высоте плеча и немного выше. Такая высота считалась приемлемой, хотя определялась скорее вопросом экономии длины силового провода. На самом деле, такая высота расположения выключателя не очень удобна в семьях с детьми. В настоящее время высота установки выключателя рекомендуется 80 – 90 см от уровня пола, что соответствует расположению опущенной кисти руки. Впрочем, высота установки выключателя никак не регламентируется и определяется лишь вопросом удобства.

Единственным исключением по требованию к высоте монтажа является установка автоматического выключателя с датчиком движения. Для лучшего срабатывания датчиков лучше всё же монтировать его на высоте 170 – 180 см. Кроме того, чтобы датчик всегда вовремя и хорошо срабатывал, нужно избегать установки такого выключателя вблизи углов, крупной мебели, в нишах и других местах, которые могут вмешаться в правильность его работы.

Классификация розеток по мощности и напряжению электросети

Стандартная проводка в многоквартирных домах России предполагает напряжение 220-240В и иногда дополнительно 380В. Перед покупкой электрооборудования и мощных приборов, например, электрической плиты или водонагревающего бойлера, советуем уточнить, какую максимальную нагрузку электросети поддерживает ваш дом. Если этот показатель — стандартные 220В, то вполне вероятно, к вашей новой и мощной плите потребуется прокладка новой отдельной проводки, потому что старый кабель просто не выдержит нагрузку.

Бытовая розетка 220 Вольт

Стандартная розетка 220В, предназначена для бытовых приборов и рассчитана на силу тока 16А. Используется наиболее часто, и есть в каждом доме. Да, мы имеем дело с ними каждый день. Не рекомендуется подключать к такой розетке мощные электроприборы, например, варочные поверхности, печи. Мощность подключаемых электроприборов не должна превышать допустимую нагрузку 16А. Всегда помните об этом, чтобы сохранить в безопасности вашу технику и жизнь.

Силовая розетка 380В и выше

Подключение электрооборудования повышенной мощности выполняется только с помощью силовых розеток.

Силовые розетки отличаются бытовых, тем что способны выдерживать токи высокой мощности. Внешне у силовых розеток более толстые проводящие контакты, а заземляющий контакт вынесен на вилку в виде отдельного штыря, поэтому у силовых розеток минимум 3 входных верстия.

Если в вашем доме, проводка не рассчитана на 380В, то к силовой точке повышенной мощности рекомендуется проводить отдельную линию, с кабелем наиболее подходящего сечения для данной нагрузки

Выбрать правильную силовую розетку очень важно. Если не соблюдать соответствие между мощностью розетки и техническим характеристикам автомата, проводка будет нагреваться и постепенно начнет выходить из строя

Это небезопасно!

Локальные и малораспространенные типы E, H, J, K, L

Тип E изначально разрабатывался для Франции и применялся в её бывших колониях. От классической европейской вилки тип отличается более толстыми штырьками и наличием разъема под заземляющий штырь розетки.

Тип H уникальный стандарт подключения электроники для Израиля. Он не применялся в других странах и не может быть совместим с другими комбинированными типами вилок/розеток. Старый стандарт предусматривал три плоских контакта в форме буквы Y, а обновленный – три круглых штырька на равном удалении друг от друга.

Тип J стандарт для Швейцарии, который похож на европейский тип C. Он отличается смещенным третьим контактом заземления, а розетка более мелкой глубиной посадки вилки. Европейские вилки без проблем работают в сетях Швейцарии, но не наоборот.

Тип K стандарт вилок в Дании. Имеет некоторые распространение в других странах мира и похож на французский тип E, отличается от него расположением штыря заземления на вилке, а не в розетке. Розетки Дании без проблем принимают европейские вилки, но не наоборот.

Тип L уникальный стандарт подключения в Италии. Состоит из трех расположенных в ряд штырьков, которые могут быть большего диаметра и на большем удалении для нагрузки 16 А. Тип подключения был разработан в середине XX века для подключения осветительных приборов (они долгое время имели свой тариф оплаты).

Разделение тарифов в прошлом, но подобный тип подключения до сих пор встречается в этой европейской стране.

Вот такое обилие стандартов и типов подключения существует в мире электроники. За полвека человечеству так и не удалось достигнуть договоренностей или пойти на компромисс, чтобы сократить количество выпускаемых типов вилок и розеток.

В то же время некоторые страны и организации пытаются “воевать” с Apple и требовать от купертиновцев полный перехода на Type-C.

iPhones.ru

По поводу Lightning и Type-C жаловаться точно не стоит.

Рассказать

Нормативно-регламентирующие документы

Общие требования к маркировке электрооборудования в сети, переключателям и розеткам в соответствии со стандартом указываются в российском ГОСТе 21.614.88. Этот государственный норматив был разработан сравнительно недавно. Он пришел на смену стандарту, который использовался в СССР.

Если в чертеж вносятся дополнительные элементы оборудования или электропроводки, то это должно соответствовать требованиям, которые указываются по ГОСТ 2.721.74. Данный стандарт определяет нормы, по которым надо обозначать указатели общего пользования. Сам тип организации чертежа по вводно-распределительному оборудованию также регулируется ГОСТом 2.721.74. Все обозначения представляют собой графические знаки, выполненные в виде геометрических объектов.

Это могут быть:

• прямые линии;
• точки;
• квадраты;
• круги и т. д.

В конкретных сочетаниях данные компоненты определяют составные части:

• оборудования;
• переключателей;
• автоматов и других устройств, применяющихся в электротехнике.

Также наличие данных элементов отображает принципы управления системой.

Рекомендации по покупке и монтажу розеток

Не приобретайте сразу партию розеток. Купите одну, подключите, попользуйтесь, оцените ее достоинства и недостатки. Можно приобрести для сравнения розетки разных производителей.

Избегайте дешевых изделий. Для понижения цены производители упрощают конструкцию и не применяют дорогих материалов

Не приобретайте электротовары в продовольственных гипермаркетах.

Обращайте внимание на контактную систему. При присоединении жилы кабеля контакты розетки не должны смещаться

Многократное присоединение к розетке вилки должно происходить с одинаковым усилием. Если контакты ослабеют, розетка через пару лет начнет греться и искрить, а провода в ней – плавиться.

Надежно крепите розетки в монтажной коробке. При вытягивании вилки придерживайте корпус розетки.

Избегайте подключения шлейфом более трех розеток. Надежный вариант – соединение всех кабелей в монтажных распределительных коробках.

Разделение на виды по конструкции и способу установки

По устройству и способу монтажа розетки делятся на 3 вида:

• накладные (настенные или навесные);
• встроенные;
• переносные.

Накладные устройства используются в том случае, когда монтаж кабельной системы производится открытым способом. Один из примеров — оборудование проводки в деревянных домах. Согласно нормам пожарной безопасности, в цельных бревнах нельзя делать отверстия для прокладки кабеля. Поэтому розетки и другие элементы проводки монтируются снаружи. Для этого используются специальные подрозетники.

Существуют накладные розетки для установки на плинтус. Пригодятся в том случае, если провода прокладываются внутри плинтусов. Накладные устройства не отличаются прочностью и привлекательным внешним видом. Единственный способ их заменить — использовать переноску.

Встроенные конструкции устанавливаются в железобетонные, кирпичные и подобные поверхности. Их монтируют в перегородках, выполненных из ДСП, МДФ, гипсокартона. Установить их просто — достаточно в заранее подготовленное отверстие вставить подрозетник. Главный механизм закрепляется в нем с помощью распорок и шурупов, после установки скрывается в стене с помощью плоского корпуса.

Переносные конструкции чаще представлены удлинителями, оснащенными шнуром и вилкой. Обычно двойные, тройные.

В продаже бывают устройства и без шнура, подсоединяющиеся к кабелю, который выходит из стены или плинтуса. Используются крайне редко, хотя и имеют свои преимущества. Обычно состоят из двух половин, соединяемых хомутом, контактов, кнопки включения/выключения тока, индикатора питания.

Еще одна особенность конструкции — корпус устройства. Корпус бывает нескольких видов:

• карболитовый;
• каучуковый (резиновый);
• пластиковый;
• керамический.

Отличаться могут и размеры — есть розетки узкие и широкие. Выбор будет зависеть от предназначения конструкции и личных предпочтений.

Классификация по мощности потребителей

Разделение по разновидностям выполняется, исходя из суммарной мощности электрических приборов, которые можно к ним подключить, то есть потребителей.

Идеальный вариант — отдельная розетка под каждый прибор. Но чаще возникает потребность подключать сразу несколько. Сделать это поможет переносная розетка (иначе называется удлинитель, двоитель, двойник).

Узнать, какой мощностью должна обладать розетка для каждого отдельного предмета бытовой техники, поможет формула: мощность прибора разделить на напряжение. К полученному значению нужно добавить несколько Ампер для «запаса».

Советские конструкции имели мощность 6 и 10А, современные рассчитаны на 16А.

Многие виды данных устройств работают с током 220 Вольт и 50 Герц. Однако эти показатели меняются в зависимости от страны. Например, могут быть разными для Кении, Турции, Греции, Доминиканы, России, Туниса.

Что такое штепсельная розетка, где применяется

Термин «штепсельная розетка» подразумевает устройство, необходимое для питания электрических приборов. Используется для стационарной установки и состоят из нескольких элементов — лапки для крепления, винта, основания и токоведущей части.

Задача штепсельной розетки — обеспечение контакта между вилкой электрического прибора и металлической контактной группой, находящейся под напряжением электрической сети. По сути, все розетки для питания электрооборудования называются штепсельными.

Изделие применяется везде, где необходимо подключение аппаратуры к сети однофазного переменного тока (220 В, 50 Гц) с заземлением или без него. Устанавливается в квартирах, офисах, магазинах, лабораториях, торговых центрах, домах и других помещениях.

Маркировка IP и NEMA/UL: расшифровка

При выборе штепсельной розетки обратите внимание, для какого помещения одна предназначена. К примеру, требования к изделию для ванной комнаты и зала будут отличаться

В первом случае нужен водостойкий вариант, а во втором — стандартная розетка без особых излишеств.

Для удобства применяется два вида маркировки:

1. IP — расшифровывается как Internetional Perfection (международная защита). Применяется почти во всех странах мира.
2. NEMA/UL — National Electrical Manufacturers Association или Национальная ассоциация производителей электроэнергии. Используется в большей части в США, но иногда используется и в Европе.

После буквенных обозначений идут цифры, которые показывают степень защиты от влаги и пыли. Ниже приведем расшифровку для каждого из видов маркировки.

Расшифровка IP

Возле буквенного обозначения IP ставится две цифры. Первая показывает пыле-, а вторая влагозащищенность.

Для примера рассмотрим IP XY, где X и Y — цифры от 0 до 6 в первом случае и от 0 до 8 во втором.

Расшифровка Х (пылезащищенность):

• 0 — нет защиты;
• 1 — не пропускает частицы размером более 5 см;
• 2 — защищает от случайного проникновения твердых тел величиной до 1,25 см (защита пальцев);
• 3 — защита от тел величиной свыше 2,5 мм (кабель, провод, инструмент);
• 4 — исключает проникновение элементов больше 1 мм (спицы, пинцеты, тонкие провода);
• 5 — защита от пыли;
• 6 — максимальная пылезащищенность, в том числе от самых мелких элементов.

Расшифровка Y (влагозащита):

• 0 — нет защиты;
• 1 — предотвращение вертикального падения воды;
• 2 — защита от попадания внутрь капель при падении под углом до 15 градусов;
• 3 — устойчивость к каплям, падающим под углом до 60 градусов;
• 4 — защита от попадания брызг (без привязки к углу);
• 5 — стойкость к водной струе под разным углом;
• 6 — исключение попадания воды при сильном и частом воздействии (к примеру, морских волн);
• 7 — сохранение герметичности при работе под водой на глубине до одного метра;
• 8 — защита от воды при погружении более чем на метр;
• 9 — предотвращение КЗ даже при долгом погружении вне зависимости от давления.

Иногда в этой маркировке применяется еще одна цифра, которая показывает ударостойкость корпуса.

Такая особенность характерна для промышленной сфере, но в бытовом секторе это не имеет большого значения.

После цифр могут стоять еще буквы:

• W — дополнительные средства защиты;
• М — пройдена проверка от попадания воды;
• S — проверка выполнена в нерабочем состоянии при попадании влаги;
• H — устройство высокого напряжения и т. д.

Для примера самая простая розетка имеет обозначение IP 30. Это означает, что она не пропускает тела размером больше 2,5 мм и не защищает от влаги. Для «влажных» комнат или монтажа на улице необходимо искать более надежные варианты.

Маркировка NEMA/UL: расшифровка

Как отмечалось, эта маркировка применяется в США и в редких случаях на территории Европы. Здесь при обозначении используется цифра и буква. Приведем краткую расшифровку и соответствие с IP.

Значение цифр после маркировки Nema:

• 1 (IP 20, 30) — защищена от грязи, прикосновения пальцами;
• 2 (IP 21, 31) — используется в помещениях, где имеется риск попадания грязи и влаги на поверхность;
• 3 (IP 64) — применяется для монтажа вне помещения, защищена от временного воздействия тонкой пыли, влаги и обледенения;
• 3R (IP 32, 34) — выдерживает временное обледенение и попадание осадков;
• 3S (IP 64) — защищена от действия осадков, пыли, ветра, снега и обледенения без потери функциональности;
• 4 (IP 56, 65, 66) — применяется для установки вне помещения и возле дороги, где имеется риск попадания воды или грязи;
• 4X (IP 56, 65, 66) — выдерживает сильные осадки, ветер, пыль, струи воды, обледенение без риска коррозии;
• 6 и 6P (IP 65, 66, 67) — подходит для работы под водой длительные временные промежутки, но на небольшой глубине;
• 11 — для объектов с агрессивной средой и риском появления коррозии;
• 12 и 12K (IP 52, 65) — применяется для внутреннего монтажа, имеется защита от грязи, пыли и капель жидкости;
• 13 (IP 54, 65) — для установки внутри помещений, где имеется риск попадания грязи, пыли, воды, масла, охладителей.

Имея под рукой такую информацию, проще выбрать штепсельную розетку и не ошибиться со степенью защиты.

Технические характеристики – силовые и бытовые розетки

Во всем мире используется только две стандартные частоты переменного тока – 50 и 60 Герц. Эти значения абсолютно не важны для самих розеток – от них зависит только количество потерь тока при его транспортировке на большие расстояния.

Стандартов напряжения также немного – 100, 110, 115, 120, 127, 220, 230 и 240 вольт. Учитывая, что допустимые отклонения составляют +/- 10%, можно считать что основных стандартов два – 127 и 220 вольт.

Гораздо большее внимание надо обращать на то, какие бывают розетки по силе тока, на которую рассчитаны их контакты – в современных бытовых устройствах это 10 и 16 Ампер. Если же надо подключить прибор, рассчитанный на большую силу тока, то надо устанавливать под него силовую розетку – обычно они рассчитаны на 32 Ампера

Принципиальное отличие у них в толщине контактов, благодаря чему получается большая площадь их соприкосновения

Принципиальное отличие у них в толщине контактов, благодаря чему получается большая площадь их соприкосновения.

Устанавливаем розетки своими руками

Осуществление самостоятельного монтажа розеток требует определенных знаний в данном вопросе и внимательности во избежание последствий, которые могут быть опасны для жизни. Нужно следовать четким алгоритмам.

Установка скрытых розеток:

1. Для начала следует отключить электросеть.
2. Необходимо определить места расположения устройств с последующим нанесением разметки, определяющей расположение будущего подрозетника.
3. Под коробку нужно выдолбить отверстие с помощью молотка с зубилом, подойдут и сверла. Затем нужно выровнять его края.
4. Жилы кабеля нужно пропустить через компактные отверстия (расположены на дне коробки).
5. Выполнить крепеж подрозетника в готовом отверстии посредством строительного гипса (подойдет гипсовый клей или штукатурка), смазывая щели между краями.
6. Оставить закрепляющий материал застывать.
7. Убрать остатки закрепляющего состава, разравнивая поверхность стены.

1. Посредством скобы или хомута захватить провод для облегчения последующего подключения.
2. Концы жилы зачистить от изоляции на 1 или 2 см.
3. К колодке (контактам) присоединить заземляющий контакт совместно с остальными проводами (фазовым и нулевым).
4. Провода зафиксировать с помощью пружинного способа, лишнюю часть нужно скрутить и убрать на дно розетки.
5. Коробку закрепить в подрозетнике посредством раздвижных лапок, закрутив двумя боковыми винтами, которые с ними соединены. Можно сделать шурупами, сопоставив отверстия коробки и подрозетника, которые нужно сопоставить и соединить.
6. Выполнить установку корпуса.

Монтаж наружных розеток, по сравнению с установкой скрытых моделей, отличается простотой и включает следующие этапы:

1. Отключить подачу электрического тока.
2. Выполнить разметку на стене, соответствующую размерам устройства.
3. Корпус разобрать (болты открутить, крышку убрать).
4. К стене прикрутить основание.
5. Выполнить подключение проводов.
6. Установить корпус с последующим закреплением болтами.

Оптимальный уровень расположения розеток составляет 30 см от пола. При размещении около металлических раковин, труб, батарей расстояние следует увеличить до 50 см. Внимательно ознакомившись с перечисленными шагами, необходимо им следовать

Важно придерживаться и схем прокладывания электропроводки. Это позволит выполнить монтаж быстро и качественно

Функция по контролю питания

Капитальный ремонт, прокладка новых электросетей часто выполняется с помощью УЗО, защитных автоматов, нередко на практике задействуются стабилизаторы. Однако существует масса жилищ, иных помещений, проводка в которых насчитывает не один десяток лет. Она может быть во вполне рабочем состоянии, но защитную, контрольную роль выполняют элементарные пробки, установленные на входе в помещение. Хотя бы самые дорогостоящие приборы нуждаются в таком случае в безопасности. Решить проблему поможет:

1. Электророзетка, оснащенная УЗО. Работа мощных бытовых приборов обеспечивается через специально выделенные линии с автоматами защиты. В случае утечки тока (контакт человека с оголенным проводом, находящимся под напряжением, пробой изоляции) срабатывает защитная функция, и аппарат отключает подаваемое питание.
2. Розетка, функционирующая под защитой от высокого напряжения, будет уместной при отсутствии локального, общего стабилизатора. Она защитит от перенапряжения технику, нуждающуюся в качественном электропитании. Когда превышается пороговый предел напряжения, питание попросту прекращается.

Классификация штепсельных розеток

Поскольку государственные стандарты разных стран предусматривают различные параметры электрической сети и требования к устройству электроустановок, то вполне естественно, что существует большое количество самых различных электрических розеток, отличия которых состоят в значении их номинального напряжения и тока, количестве штырей, габаритных размерах, способах поляризации и т. д.

В нашей стране, а также во многих европейских и азиатских странах используется электроэнергия напряжением 230 В и частотой 50 Гц. Поэтому есть смысл рассматривать только те розетки, которые применяются в таких электросетях.

Согласно международной классификации, розетки, которые могут применяться в нашей стране, принадлежат к двум типам:

Tags: , автомат, ампер, бить, бра, вид, вилок, выбор, дом, , зажим, заземление, заземлить, замена, защитный, звезда, кабель, как, конструкция, контур, , , маркировка, монтаж, мощность, нагрузка, напряжение, нейтраль, номинал, перенос, подключение, правило, принцип, провод, пуск, , работа, размер, ремонт, розетка, ряд, сад, свет, светодиод, сеть, соединение, срок, схема, тен, тип, ток, треугольник, , фото, щит, электричество, электрощит

Разделение на виды по конструкции и способу установки

По устройству и способу монтажа розетки делятся на 3 вида:

• накладные (настенные или навесные);
• встроенные;
• переносные.

Накладные устройства используются в том случае, когда монтаж кабельной системы производится открытым способом. Один из примеров — оборудование проводки в деревянных домах. Согласно нормам пожарной безопасности, в цельных бревнах нельзя делать отверстия для прокладки кабеля. Поэтому розетки и другие элементы проводки монтируются снаружи. Для этого используются специальные подрозетники.

Существуют накладные розетки для установки на плинтус. Пригодятся в том случае, если провода прокладываются внутри плинтусов. Накладные устройства не отличаются прочностью и привлекательным внешним видом. Единственный способ их заменить — использовать переноску.

Встроенные конструкции устанавливаются в железобетонные, кирпичные и подобные поверхности. Их монтируют в перегородках, выполненных из ДСП, МДФ, гипсокартона. Установить их просто — достаточно в заранее подготовленное отверстие вставить подрозетник. Главный механизм закрепляется в нем с помощью распорок и шурупов, после установки скрывается в стене с помощью плоского корпуса.

Переносные конструкции чаще представлены удлинителями, оснащенными шнуром и вилкой. Обычно двойные, тройные.

В продаже бывают устройства и без шнура, подсоединяющиеся к кабелю, который выходит из стены или плинтуса. Используются крайне редко, хотя и имеют свои преимущества. Обычно состоят из двух половин, соединяемых хомутом, контактов, кнопки включения/выключения тока, индикатора питания.

Еще одна особенность конструкции — корпус устройства. Корпус бывает нескольких видов:

• карболитовый;
• каучуковый (резиновый);
• пластиковый;
• керамический.

Отличаться могут и размеры — есть розетки узкие и широкие. Выбор будет зависеть от предназначения конструкции и личных предпочтений.

Двойник, тройник, удлинитель или сетевой фильтр? Давайте разберёмся!

Довольно часто потребители имеют неверное представление о назначении таких электротехнических изделий как двойник или тройник, сетевой удлинитель и сетевой фильтр .

ВАЖНО!

Используйте электроприборы, соблюдая правила безопасности, указанные в заводской инструкции.

Если стандартной длины удлинителя не хватает, можно изготовить удлинитель самостоятельно. Для этого нужно приобрести специальные колодки для удлинителей, кабель нужной длины и электрическую вилку.

Благодаря тому, что кабель или провод наматывается на катушку, он не путается и не переламывается в процессе эксплуатации. Кроме того, удобная ручка на корпусе устройства позволяет легко переносить удлинитель в собранном виде к месту работы или хранения.

Чтобы знать, какой сетевой фильтр выбрать

для защиты своего оборудования, нужно учитывать:

— ток нагрузки (максимальный); — максимальную величину поглощаемой энергии; — наличие встроенной защиты от однофазного короткого замыкания, а также от превышения допустимой силы тока; — количество розеток для подключения электрических приборов; — наличие фильтра для подавления электромагнитных и радиочастотных помех; — наличие световой индикации работы.

Кроме того, нужно учитывать количество выключателей на корпусе сетевого фильтра. Большинство моделей выпускаются с общим выключателем, но в некоторых моделях каждая розетка (гнездо) оснащается отдельным выключателем.

Корпуса сетевых фильтров изготавливаются из ударопрочной пластмассы, которая не поддерживает горение. Каждое гнездо имеет встроенные заземляющие контакты, защитные шторки, предотвращающие попадание посторонних предметов в электрические контакты розеток и ребра жесткости, которые исключают возможность случайного нажатия на клавиши выключателей.

Если этот материал был для Вас полезным, поделитесь

Источник

Дополнительные функции

Защита

От внешних факторов. Крышка (поворотная, поднимающаяся вверх) предохраняет контактную группу розетки от влаги, пыли. Такие изделия рекомендуются к установке на улице, в сырых комнатах, вблизи источников воды. В крышке имеется прорезь под провод, и после вставления вилки панель плотно закрывает розетку. Попадание влаги, пыли внутрь исключено. Отличное решение для использования на улице, в производственных помещениях.

От детей. Розетки этой группы делятся на два типа: с поворотными и надавливаемыми шторками. Свободный доступ к контактам ограничен, и чтобы вставить вилку, необходимо выполнить определенные действия (с усилием надавить или повернуть).

Удобство

• Встроенный удлинитель. В нише стены располагается катушка, на конце провода одна или несколько розеток.
• Таймер. Отключающие бытовой прибор устройства механические или электронные, с программатором. Не нужно беспокоиться о включенной бытовой технике, отлучаясь из дома – в нужное время розетка сама ее обесточит.

• Дистанционное управление. «Умная» розетка упрощает жизнь. Возвращаясь домой, перед выездом на дачу можно заранее включить электрический обогреватель с мобильного телефона.
• USB разъем. На панели одной розетки 1–5 портов. Не придется обустраивать в квартире отдельные USB-хабы.

Совмещенный выключатель. С его помощью несложно управлять освещением, бытовыми приборами, не сходя с места.

Контроль электропитания

Эти розетки целесообразно использовать в строениях с изношенной проводкой при невозможности установить защитные устройства.

С УЗО. Розетка обеспечит защиту пользователя при повышенном токе утечки из-за нарушения изоляции линии.

С автоматом защиты. Предохрянаяет от скачков напряжения, высоких значений. При отсутствии в доме стабилизирующего прибора такая розетка – отличное решение для питания «чувствительной» аппаратуры с электронной «начинкой».

Выбор такого простого изделия, как розетка, требует знания, учета многих нюансов. Желательно консультироваться с профессионалом.

Виды розеток по техническим характеристикам

Европейские розетки работают по единому стандарту, показатели в напряжении электросети которого составляют 220-240 Вольт или 380 Вольт. Розетки с напряжением 220В обычно применяются для подключения слабеньких приборов. Ограничение введено из-за неспособности конструкций с маленькой мощностью справляться с обслуживанием устройств с высоким напряжением. Если нужно подключить к электричеству какое-либо мощное устройство, то лучше использовать промышленные варианты трёхфазных розеток: сила тока в них составляет 32А. Эти розетки могут обслуживать мощные устройства с напряжением в 380 Вольт. Также каждый вид розеток имеет стандарт определенной частоты переменного тока. Так европейский вариант (розетки типа С), которые используются также в России и странах СНГ, рассчитаны на частоту в 50 Гц. Некоторые типы розеток могут быть рассчитаны на частоту в 60 Гц.
