Вентканалы в частном доме: руководство по проектированию и обустройству

Кондиционеры против естественного воздухообмена

Могут ли кондиционеры заменить естественную циркуляцию воздушных масс в помещении?

Любые, даже самые дорогие, климатические системы значительно уступают простому проветриванию. Хотите быстро соображать, чтобы поддержать свою работоспособность? Чаще проветривайте помещение, а еще лучше не экономьте на системе вентиляции, поскольку, например, зимой не всегда есть возможность надолго открыть окно.

Несмотря на отличные изоляционные свойства древесины, кондиционеры построенному из бревна или бруса дому не помешают. Если выбрать климатические системы, работающие на охлаждение и обогрев, можно ощутимо сэкономить на отплении

Все сплит-системы имеют два блока, которые функционируют синхронно:

Внешний – это компрессор, который конденсирует хладагент;
Внутренний – это радиатор, который нагревает воздух, циркулирующий вокруг него принудительно.

Воздух, который будет впоследствии охлажден, также забирается внутри помещения. Это значит, что сплит-система охлаждает и пропускает через себя одни и те же воздушные массы.

Некоторые модели забирают и уличный воздух, в том числе, однако его количество не превышает и 5%, поэтому кислород даже в этом случае не поступает внутрь помещения в должном объеме. Цена таких инноваций значительно выше стандартных технологий, а поставленную задачу они не решают.

Вытяжные вентиляторы

Количество и мощность вытяжных вентиляторов для квартиры подбирается в зависимости от ее метража. Форма и размер оборудования зависят от вытяжных отверстий

Вентиляторы работают от электричества, поэтому важно, чтобы в комнате был постоянный доступ к электросети

Вытяжной вентилятор работает от электричества, поэтому важен постоянный доступ к электросети

Работу вентилятора можно запускать самостоятельно, включая его в сеть. Сегодня есть автоматические устройства, которые начинают работать, если в комнате повышается влажность, это контролируется специальными датчиками.

5 правил расположения вентиляционных шахт

Правило 1: Шахта может иметь горизонтальный участок длиной не более 1.5 метра.

Шахту для вытяжки из санузла можно разместить не в санузле, а в соседней комнате (например кладовой или построчной) на расстоянии не более 1,5 метра от помещения санузла. Такое требование обусловлено стабильностью работы системы естественной вентиляции. При увеличении расстояния система работать не будет.

Правило 2: Высота шахты естественной вентиляции должна быть не менее 3 метров.

Тяга в системе естественной вентиляции создается за счет разницы плотностей воздуха в помещении и на улице при минимальной для этого высоте шахте – 3 метра. Можно уменьшить высоту шахты при оборудовании её вытяжным вентилятором. Вытяжные каналы последнего этажа как правило оборудуются настенными вентиляторами. Естественная вытяжка на последнем этаже работать не будет. Нет разницы плотностей воздуха – нет и естественной тяги.

Правило 3: Все шахты должны выступать более чем на 1 метр от поверхности кровли (СанПиН 2.1.2.2645-10 пункт 4.9) Шахты должны заканчиваться на одинаковой высоте.

По-настоящему интересное правило о котором забывают в 90% зданиях. Все шахты должны заканчиваться на кровле на одной высоте, поэтому если возникает перепад по высоте между двумя шахтами более 1.5 метров, тогда нижняя шахта начинает работать на приток, а не на вытяжку. В таком случае ничего не остается делать, как оборудовать в такой шахте настенные вентиляторы т.е. превратить её из естественной в механическую.

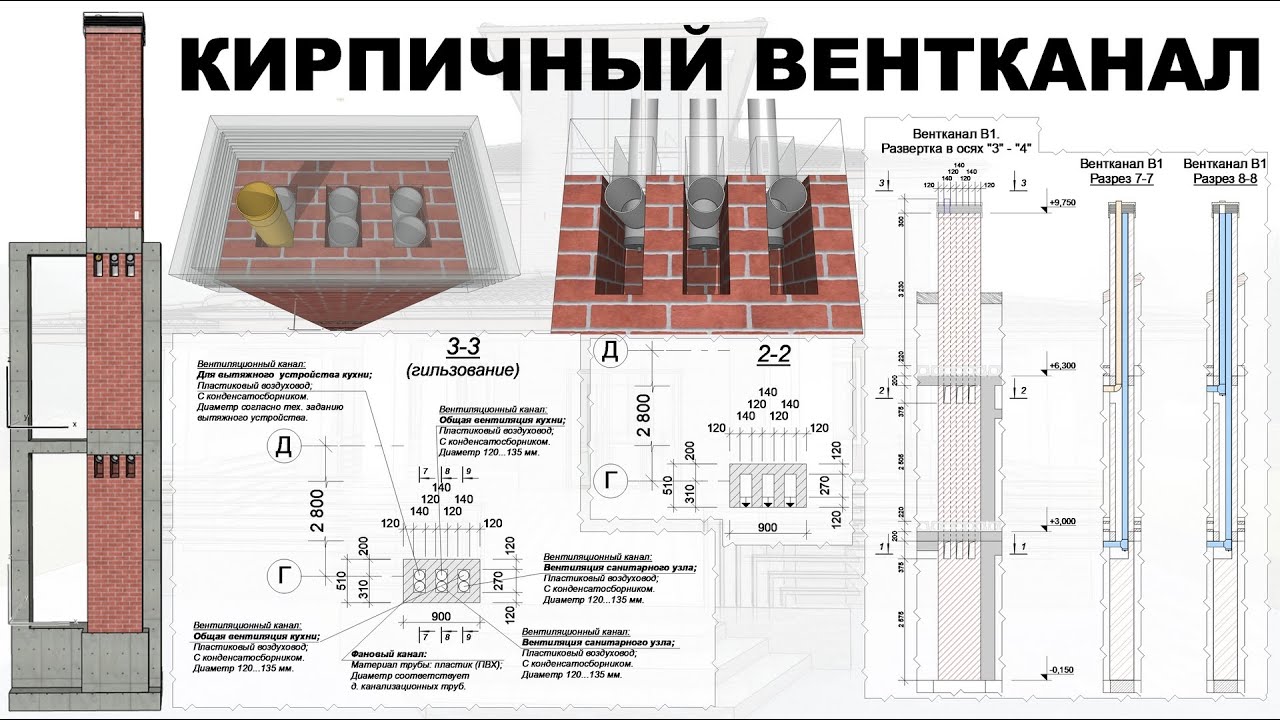

Правило 4: Оборудовать шахту в строительном исполнении — прошлый век. Массивно, дорого и глупо.

Применяйте стальные воздуховоды. Для обшивки шахты в помещениях подойдет гипсокартон в 2 слоя. Для прохода через гидроизоляцию кровли используйте проходные элементы фирм Vilpe, Krovent. (этот пункт не относится к дымоходам камина и котла) Но если вдруг решили делать шахту в строительном исполнении нужно понимание, шахта изнутри должна быть абсолютно гладкая. Необходимо предусмотреть затирку швов либо облицовку шахты изнутри сталью. Это не я придумал. Читайте — СП7.13130.2013 пункт 6.13.

Правило 5: Объединять два помещения (два санузла) в одну вытяжную шахту крайне нежелательно, но можно только при условии оборудования в каждом помещении настенного вентилятора.

Настенные вентиляторы в своей конструкции имеют обратный клапан, который будет препятствовать проникновению воздуха из одного помещения в другой.

Также вам может быть интересна статья про вентиляцию в бассейне частного дома, если вы планируете строительство своего бассейна.

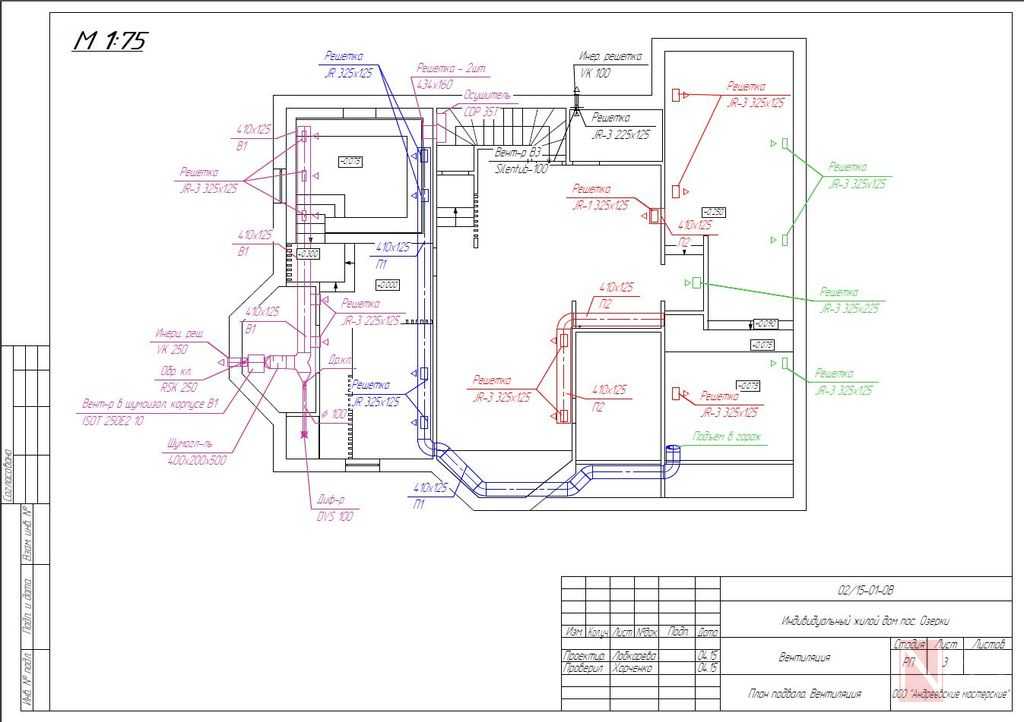

Правила устройства вентиляции в частном доме

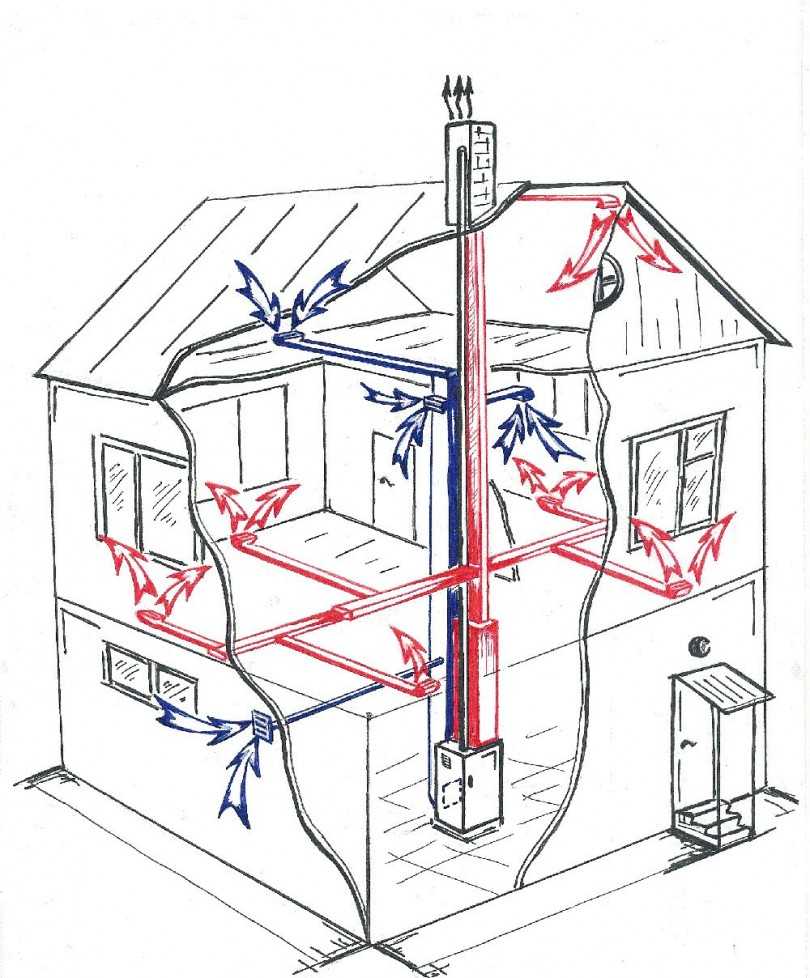

К устройству вентиляции в частном доме подходят точно так же, как и к остальным разновидностям построек. То есть, в основе этой инженерной системы лежат требования санитарных норм, которые нормируют степень проветривания помещения. У каждого помещения данная степень разная, поэтому с учетом каждой комнаты и в целом по всему дому проводится сооружение системы вентиляции.

Принцип действия естественной вентиляции

Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.

На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:

Значение давления на наружном и внутреннем срезе вентиляционной трубы. Мощность тяги увеличивается вместе с высотой вытяжного канала.
Значение температуры снаружи помещения и внутри, где расположена вентиляция. Охлажденный воздух тяжелее, поэтому он выдавливает легкий воздух в помещении снизу. В итоге использованный воздух изнутри устремляется в воздуховод.
Уровень конденсата в помещении. Пары легче прохладного воздуха, а поэтому, при устойчивой температуре, они поднимаются и выходят через воздуховоды.

Помимо перечисленных основных факторов, на способность системы справляться с поддержанием комфортного микроклимата в здании влияют также показания атмосферного давления, влажности и температуры.

При схожести температуры внутри и на улице, тяга заметно ухудшается, а чрезмерный нагрев воздушных масс снаружи может привести к обратной тяге. При такой ситуации спасти положение может только вентиляционный канал большой высоты.

Устройство естественной вентиляции в деревянном доме, в сооружениях, построенных из кирпича или газобетона, и в многоэтажных зданиях позволяет существенно сэкономить смету, при этом эффективность воздухообмена от этого не страдает.

Нюансы оборудования системы воздухообмена

В организации вентилирования крыш используют один или несколько способов организации. Воздухообмен напрямую зависит от особенностей чердачного помещения, его площади, формы, типа кровли и используемых строительных материалов.

При монтаже системы необходимо учитывать характерное для региона количество осадков. Если есть риск засыпания снегом коньковых и вальмовых хребтов, обычные продухи лучше дополнить турбинными аэраторами, превышающими высоту снежных заносов

Специфика устройства вентиляции крыши заключается в том, что обеспечить нужно два опосредованно связанных друг с другом направления, это:

Вентиляция кровельного пирога. Она нужна для просушивания системы под кровельным покрытием: уложенного по скатам утеплителя, стропилин, обрешетки. Обеспечивается продухами и аэраторами.
Вывод излишка влаги из чердачного пространства. Он требуется для осушения чердака или мансарды, формирования в нем микроклимата, благоприятного для продления срока службы конструкции и пребывания хозяев. Обеспечивается вентиляционными фронтонными окнами, отверстиями, люками.

Кровельный пирог вентилируется продухами – продольными каналами, проложенными от карнизного свеса до конькового хребта. Продухи формируются во время укладки обрешетки и контрообрешетки на стропильные ноги.

В сформированных обрешеткой вентиляционных каналах – продухах – воздух движется снизу вверх. Затягивается в районе карнизов и выводится наружу в зоне конька сбоку или сверху

Созданная таким методом дистанция позволяет воздушному потоку войти в зоне карниза и выйти в области конька, прихватив с собой конденсат и осевшую под кровлей влагу.

Для кровли из ондулина, битумной, полимер-песчаной и натуральной черепицы дополнительно используют аэраторы, повторяющие форму кровельного материала. Если они не отличаются цветом, то буквально сливаются с кровлей. Встроенная в них решетка позволяет воздуху свободно перемещаться в необходимом для просушивания направлении.

Аэраторы для черепичной кровли могут практически “сливаться” с покрытием. Их используют преимущественно на вальмовых, полувальмовых и шатровых крышах, у которых коньковое ребро укорочено или его нет вообще

В случае кровли крыши гофрированной сталью, металлочерепицей и профнастилом, при устройстве системы вентилирования кровельного пирога ее несколько усложняют. Монтаж обрешетки следует выполнять с разрывами, т.е. с дополнительными поперечными каналами.

Если разрыв в обрешетке изначально не соблюден, то в решетинах под стальную профилированную кровлю сверлят боковые отверстия. Их располагают примерно через 30 см. В итоге увеличивается площадь осушающего утеплитель воздушного потока за счет движения воздуха не только вверх, но и вбок.

Обрешетка с разрывом в укладке или с просверленными поперечными отверстиями увеличивает площадь, охватываемую воздушным потоком. Так утеплитель кровельного пирога омывается потоками воздуха, движущимися как вдоль скатов, так и поперек

Воздухообмен в домах с плоской крышей отличается отсутствием фронтонов, в которых можно установить чердачные окна. И хотя чердак в грамотно устроенных плоских и низкоскатных крышах все-таки есть, проветривают их через вентиляционные отверстия.

Кровельный пирог плоской крыши вентилируют системой аэраторов, шаг установки которых зависит от толщины утеплителя и обрабатываемой площади

Пространство в больших вальмовых крышах вентилируется через слуховые вентиляционные окна, в небольших – через вентиляционные отдушины.

Несмотря на то, что наклонные ребра вальм обустраиваются по принципу коньковых, они не могут обеспечить достаточный отток. Чтобы снять и исключить возможное напряжение, ставят аэраторы.

Для вентиляции чердачных пространств и мансардных помещений вальмовых и шатровых крыш устраивают слуховые окна. Они могут быть с раскрывающимися створками или со стационарной решеткой

Воздухообмен в чердачном пространстве двускатной крыши зачастую организовывают путем устройства вентиляционных отверстий с решетками, а также через вентиляционные или слуховые окна. Для естественной циркуляции воздушного потока как отверстия, так и оконные проемы следует располагать с двух сторон.

Повышение эффективности естественной вентиляции

Заметно повысить эффективность естественной вентиляции можно при помощи установки приточных клапанов на окна. Стоимость их невелика, а монтаж прост и доступен для самостоятельного выполнения. Чаще всего такие устройства применяются для пластиковых окон. Дело в том, что стеклопакет соединяется с рамой достаточно герметично, и это порой оборачивается негативной стороной — в помещении скапливается влага, может появиться плесень. Для компенсации этого явления были разработаны приточные клапаны, с помощью которых появилась возможность регулировать степень вентиляции через окно. Устанавливается устройство в верхней части рамы. В силу небольших размеров монтаж клапана никак не влияет на уменьшение потока света через окно.

Врезные приточные клапаны помогают увеличить эффективность системы вентиляции для пластиковых окон

Приточный клапан — это часть естественной вентиляции, которая подаёт свежий воздух внутрь помещения. Принцип действия прибора основан на гигроскопических свойствах некоторых материалов (специальных нейлоновых лент), которые под действием влаги изменяют свои линейные размеры. Клапан осуществляет изменения подачи воздуха в автоматическом режиме (но в некоторых моделях есть и ручное управление). Происходит это за счёт сужения или расширения воздуховодной створки.

Виды приточных клапанов

Различаются металлические и пластиковые устройства. Металлические клапаны надёжны в эксплуатации, но при этом стоят дороже и имеют большую массу.

Внутри клапана расположен фильтрующий элемент, который нужно менять раз в полгода

Эти приборы принято делить на две категории:

механические. Режим работы механического встроенного клапана устанавливается вручную. Оптимальное положение задвижки в каждой конкретной ситуации находится методом подбора. По мере изменения температуры и атмосферного давления производят корректировку, добиваясь приемлемого результата. В комплект механического клапана входит прочный шнур, который крепится к управляющему рычагу. Благодаря этому манипулировать прибором можно из обычного положения, стоя на полу;
автоматические. Эти устройства калибруются на заводе-изготовителе. Начальные параметры выставляются таким образом, чтобы гигроскопичный датчик регулировал степень сужения задвижки по мере необходимости, без вмешательства человека. Изменения температуры, влажности, силы ветра в окружающей среде улавливаются чутким сенсором, который приводит уровень естественной вентиляции в нужное состояние. Для того чтобы внутри щелевого клапана не образовывался конденсат, конструкция устроена так, что воздух снаружи не встречается с внутренними потоками.

Установка приточного клапана

Как уже отмечалось выше, монтаж устройства не требует специальных навыков или инструментов. К каждому изделию прилагается подробная инструкция, следуя которой можно установить прибор самостоятельно.

Для этого нужны:

строительный нож;
отвёртка;
рулетка.

В комплекте для монтажа поставляются:

приточный клапан;
крепёж;
уплотнитель.

Установка на окно осуществляется в несколько этапов:

Рама размечается под крепление клапана. Устройство, как правило, располагают посередине.
Отрезается размеченный уплотнитель окна.
Размеры с рамы переносятся на поверхность створки. Также срезается уплотнитель и удаляется.
В образовавшийся паз створки окна вкладываются 3 небольших отрезка уплотнителя. Они размещаются в местах, предназначенных для фиксации клапана шурупами.
Корпус приточного клапана освобождается от защитной плёнки, подготавливается двусторонний скотч для фиксации прибора к раме.
Вентиляционное устройство фиксируется вначале на скотч, а затем — саморезами через подготовленные отверстия.
В промежутки укреплённых участков закладывается уплотнитель.

Проверка системы вентиляции

Всем известны ситуации, когда после нескольких лет эксплуатации дома вентиляция начинает плохо работать. Проверить тягу в системе вентиляции, на самом ли деле это так, можно разными способами. Но самый простой – это поднести к вентиляционной решетке воздуховода туалетную или газетную бумагу (небольшой кусочек). Если она осталась на решетке, как бы прилипла, то все в норме – вентиляция работает. Если упала, то проблема, на само деле, существует.

Каковы проблемы

Если вентиляционная система проверку не прошла, то это не значит, что ее каналы и шахты уменьшились в сечение за счет образования внутри мусорной пробки или налетов на стенках. Ведь сегодня с приходом в квартиры пластиковых окон и герметично закрываемых входных дверей приток воздуха сильно уменьшился, а в некоторых квартирах просто перестал существовать. А ведь вытяжка воздуха и его приток друг без друга не существуют. Поэтому приток придется организовать, хотя бы установкой оконных клапанов.

Итак, если вытяжка ослабла, то каковы от этого последствия. В первую очередь надо отметить неприятные запахи. Вывести их обычным проветривание не получится. Особенно это касается кухни, да к тому же, если квартира располагается в хрущевке, где кухонное помещение – это максимум 6-9 м². Комната насыщается запахами от готовки пищи настолько, что пропитываются ими и стены, и мебель, и всевозможные кухонные аксессуары.

Вторая неприятность – влажность, которая оседает на стенах, потолке, мебели. Это, конечно, в первую очередь касается ванной комнаты и кухни. Нелюбая отделка сможет выдержать такую нагрузку. Поэтому придется ремонт проводить часто.

Выход из создавшей ситуации не один.

Провести чистку вентиляционной конструкции в панельном доме.
Соорудить дополнительную вентиляцию.

Что касается последнего, то к этому надо подходить в самую последнюю очередь. Лучше обратиться в управляющую компанию с заявлением о проведении чистки вентиляции. Сегодня компании, которые занимаются этим видом работ, вычищают каналы и шахты на 100%. Так что после завершения работ можно говорить практически о новой вентиляционной системе.

Значение вентиляции для жилого дома

Некоторые частные застройщики считают, что придавать огромное значение системе вентиляции здания необязательно. И делают большую ошибку. Ведь необходимость воздушного обмена внутри помещений – это не только поддержание определенного микроклимата в доме, что, конечно, влияет на здоровье проживающих в нем людей, но и на качественное техническое состояние всей постройки и отдельных ее конструкций.

Вот пять причин, по которым можно судить о необходимости современной вентиляции дома.

Люди дышат кислородом, выдыхая углекислый газ. Если в комнатах не будет происходить постоянное пополнение воздуха кислородом, его процентное содержание упадет, увеличится процент углекислого газа, что приведет к ослаблению людей. Особенно это ярко будет выражаться на людях больных: одышка, головокружения и прочие недуги.
Наша жизнь все время сопровождается запахами. Это не только запахи человека, но и от приготовления пищи, от одежды, животных из санузлов. Сюда можно добавить курение и прочие вредные привычки. Если не организовать в доме вентиляцию, то смешения запахов создаст такую атмосферу, что жить в доме станет просто невозможно.
Застоенный воздух – это среда для болезнетворных бактерий и вирусов.
Сегодня во всех частных домах обустроены ванные комнаты, где царит перепад температур, высокая влажность и различные запахи. Основное требование к этим комнатам – удаление именно влажных паров, которые негативно влияют на обстановку помещений: отделку, мебель, сантехнику.
К сожалению, при возведении частного дома не всегда используются стройматериалы, о которых можно говорить, что они безвредны для человека. Или по-другому – экологичны, то есть, под действием влажности и температур не выделяют в воздух вредных веществ. Вентиляция обеспечит их отвод за пределы комнат. И это очень важный момент.

Отдельно, конечно, надо сказать о кухне, как о самой активной комнате, где присутствует все негативные факторы, описанные выше. К ним можно добавить масляные испарения, продукты сгорания (если используется газовая плита). Именно здесь необходимо проложить главный вентиляционный стояк, именно в этой комнате требуется самый высокий воздухообмен.

Как видите, различных факторов, которые подтверждают необходимость присутствия вентиляционной системы в доме, немало. Главное – это правильно рассчитать ее с учетом воздухообмена в каждой комнате. Конечно, надо грамотно подойти к выбору вентиляции для частного дома.

Виды вентиляции в частном доме

Вентиляция бывает двух типов:

естественная;
принудительная.

Так вот там где не достаточно естественной вентиляции (ванные комнаты, кладовки и т.д.) необходима установка принудительной. Главным её отличием является циркуляция воздуха с помощью дополнительного оборудования.

Чистый воздух в свою очередь через приточный воздухозаборник попадает внутрь и распределяется по комнатам с помощью блока приточно-вытяжной вентиляции. В холодное время года в «игру вступает» рекуператор, или как его принято называть – теплообменник.

В нём встречаются тёплый домашний воздух с холодным уличным потоком. В результате в дом поступает уже подогретый чистый и свежий воздух. Кстати, воздушные массы в теплообменнике не смешиваются, а значит вы можете не беспокоиться о том, что в помещение обратно попадёт загрязнённый воздух. Рекуперация способна почти на четверть сократить расходы на отопление вашего частного дома.

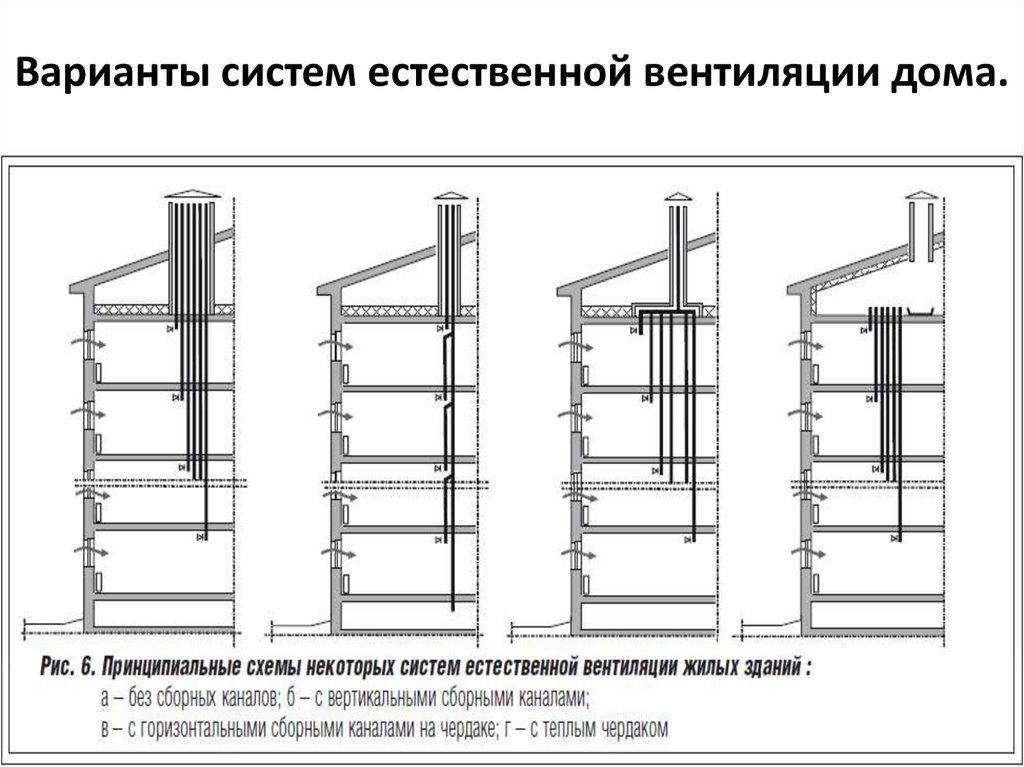

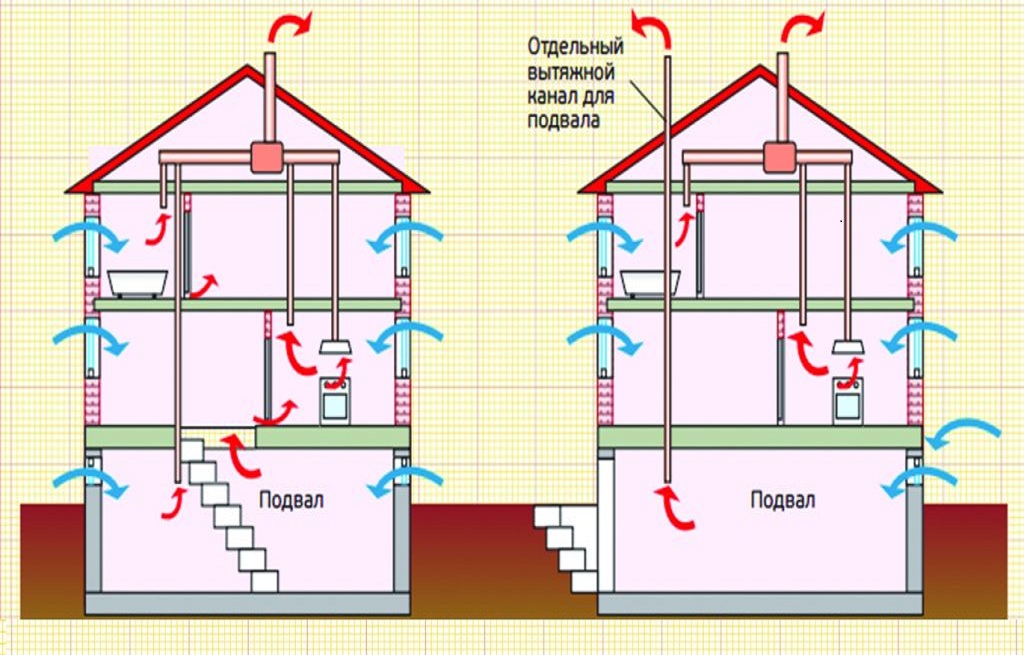

Схема естественной вентиляции в частном доме

Естественная вентиляция встречается практически в каждом доме, построенном в прошлом столетии. Принцип её действия заключается в использовании тяги для циркуляции воздуха в доме. Вентиляционные каналы для естественной вентиляции располагаются внутри капитальных стен. Как вы уже поняли, то проектировку такой системы вентиляции также производят ещё до строительства дома. Отверстия для выхода воздуха располагаются на стенах у самого потолка, а вытяжные — на крыше.

Находятся они на специальной возвышенной трубе. Высота её должна составлять не меньше 0,5 метров, а слой кирпича не меньше 2-х. В холодное время года не защищённая труба будет быстро охлаждаться, что может значительно повлиять на температуру воздуха в вашем доме.

Вытяжная вентиляционная шахта

Вытяжные вентиляционные шахты и другие аэрационные устройства, располагаемые в местах, не доступных для обслуживания из рабочей зоны, должны быть оборудованы устройствами для их закрывания с дистанционным управлением.

Вытяжные вентиляционные шахты служат для объединения вентиляционных каналов и организованного выпуска загрязненного воздуха в атмосферу. Они находят применение как при естественной, так и механической системах вентиляции.

Вытяжные вентиляционные шахты из помещений подземных гаражей-стоянок, размещаемых под жилыми и общественными зданиями, следует выводить на высоту не менее 2 — х метров над уровнем крыши наиболее высокого здания, расположенного в радиусе 15-ти метров от вытяжной шахты и должны выполняться из негорючих материалов с пределом огнестойкости 0 75 часа.

Вытяжные вентиляционные шахты из помещений подземных гаражей-стоянок, размещаемых на незастроенной территории ( под проездами, дорогами, скверами и другими площадками), должны предусматриваться высотой не менее 3 — х метров над уровнем земли и размещаться на расстоянии не менее 15-ти метров от жилых и общественных зданий, детских игровых площадок, спортивных площадок и мест отдыха населения.

Щуцкого Аэродинамические испытания вытяжных вентиляционных шахт содержит описание испытаний моделей шахт, применяемых в животноводческих помещениях.

Существующие в животноводческих помещениях вытяжные вентиляционные шахты разнообразны по конструкции.

До монтажа неповоротного зонта устанавливают вытяжную вентиляционную шахту, монтируя ее через перекрытие так, чтобы часть воздуховода с фланцем была внутри помещения. Далее в перекрытии располагают металлические закладные детали для крепления зонта. После этого зонт с уткой или без нее собирают в укрупненный блок, который стропят и автомобильным краном поднимают в проектное положение. Затем зонт соединяют с фланцем вытяжной шахты, предварительно поместив между ними прокладку. Удерживая зонт краном, Устанавливают подвески и прикрепляют их к ушкам, приваренным1 к зонту, и закладным деталям в перекрытии.

Монтаж поворотного зонта.

До монтажа неповоротного зонта устанавливают вытяжную вентиляционную шахту, монтируя ее через перекрытие так, чтобы часть воздуховода с фланцев была внутри помещения. Далее в перекрытии располагают металлические закладные детали для крепления зонта.

При пристройке камер к деревянным зданиям вытяжные вентиляционные шахты выполняются из нетеплопроводных ( или покрытых теплоизолирующим слоем) несгораемых материалов и должны быть выведены выше кровли здания не менее чем на 1 м, считая до нижней кромки жалюзи. Устройство вентиляционных отверстий в стенах камеры в этих случаях не допускается.

Дымовые вытяжные шахты допускается использовать в качестве вытяжных вентиляционных шахт.

Зонты круглые, квадратные и прямоугольные уста навливают над вытяжными вентиляционными шахтами для защиты от попадания атмосферных осадков. Круглые типовые зонты устанавливают над шахтами диаметром 200; 250; 315; 400; 500; 630; 800; 1000 и 1250 мм, квадратные зонты — над шахтами со стороной сечения 250; 400; 500; 800 и 1000 мм, а типовые прямоугольные над шахтами размером 250X400 и 500X800 мм.

Приточная регулируемая решетка РР.| Щелевая решетка Р.| Дефлектор ЦАГИ ( о и зонт ( б.
