Клапан обратного типа и его классификация
Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:
- исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
- исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
- в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
- по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
- исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
- по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.
Где используются клапаны обратного типа
В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.
Правила выбора
Выбор модели зависит от дизайна помещения и конструкционных особенностей вентиляции
Выбор элемента решетки зависит от особенностей проекта конкретной системы вентиляции, в ряде случаев параметры указывают заранее. Подбирать деталь также можно при помощи специальных монограмм, разработанных под определенные требования. Для крупных систем основными критериями выбора становятся расходование и скорость воздуха, поэтому им требуются решетки, изготовленные под заказ и дополненные специальным регулятором
Кроме требований в плане техники нужно уделять внимание эстетике и дизайну элементов
В большинстве случаев выбор конкретной модели зависит от оттенка детали, потребности в наличии жалюзи с регулировкой и мелкой сетки. Дополнительно проверяют шумовые и аэродинамические свойства, характеристики и участки для монтажа, место установки, например, на полу, потолке, стене либо двери. Важным параметром считается отсутствие проблем во время обслуживания, размеры воздуховода или отверстия, а также возможность расходовать воздух в процессе работы. В начале нужно всегда учитывать габариты вентиляционного канала и его геометрию, а также условия эксплуатации.
Конструкция и плюсы решетки с клапаном
Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.
Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.
Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери
Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.
Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.
Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.
Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод
Такая вентиляционная решетка имеет ряд преимуществ:
- Она защитит от уличного воздуха как холодного, так и слишком теплого.
- В помещение не будут проникать насекомые или пыль.
- Помещение будет защищено от посторонних запахов.
- Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
- Простой монтаж и уход.
- Эстетичный вид декоративной решетки.
Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.
Применение
Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.
Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.
Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.
На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.
Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.
Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.
При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.
Вентиляция естественного типа
Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.
Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.
Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.
Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.
Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.
Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.
Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).
Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.
Принудительная вентиляция
Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.
Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.
Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.
Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.
Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.
Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.
Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».
Разновидности
Вентиляционные решётки с обратным клапаном подразделяются по ряду признаков, главным из которых является вид запирающего устройства. По этому критерию модели делятся на одностворчатые гравитационные, жалюзийно-лепестковые, мембранные и двустворчатые пружинные.
Одностворчатые гравитационные модели имеют простую конструкцию, состоящую из запирающего элемента круглой или прямоугольной формы, который эксцентрично расположен на оси. Воздушный поток, идущий из помещения, давит на рабочую створку, поэтому она открывается. Принцип работ приборов такого типа основан на применении силы тяжести створки для её закрытия, что делает модели простыми и безотказными, а также позволяет использовать их в системах с естественной циркуляцией воздушных масс. Это обусловлено незначительным сопротивлением створки и способностью её быстрого открытия даже при незначительном потоке.
Гравитационные модели выпускаются в двух вариантах исполнения. В первом случае ось крепления створки немного смещается относительно центра воздуховодной трубы, а во втором – присутствует противовес, который может быть расположен как снаружи, так и внутри устройства. Ввиду того что опускание створки осуществляется благодаря силе тяжести, установка прибора должна производиться в строго вертикальном или горизонтальном положении. При монтаже желательно использовать строительный уровень. В противном случае створка будет закрываться не полностью и не сможет обеспечить надёжную защиту помещения от захода внешнего воздуха.
Мембранные устройства являются наиболее распространённым типом решёток и представляют собой модели, в которых роль заслонки выполняет мембрана. Клапана, оснащённые мембранными заслонками, реагируют даже на незначительное увеличение давление воздуха и легко открываются. При вероятности увеличения давления воздушных струй в системе, мембранные модели усиливаются рёбрами жёсткости, на которые будет опираться мембранная перегородка в случае избыточной тяги. При отсутствии дополнительного укрепления может произойти деформация мембраны, тогда клапан начнёт подтравливать входящий воздух.

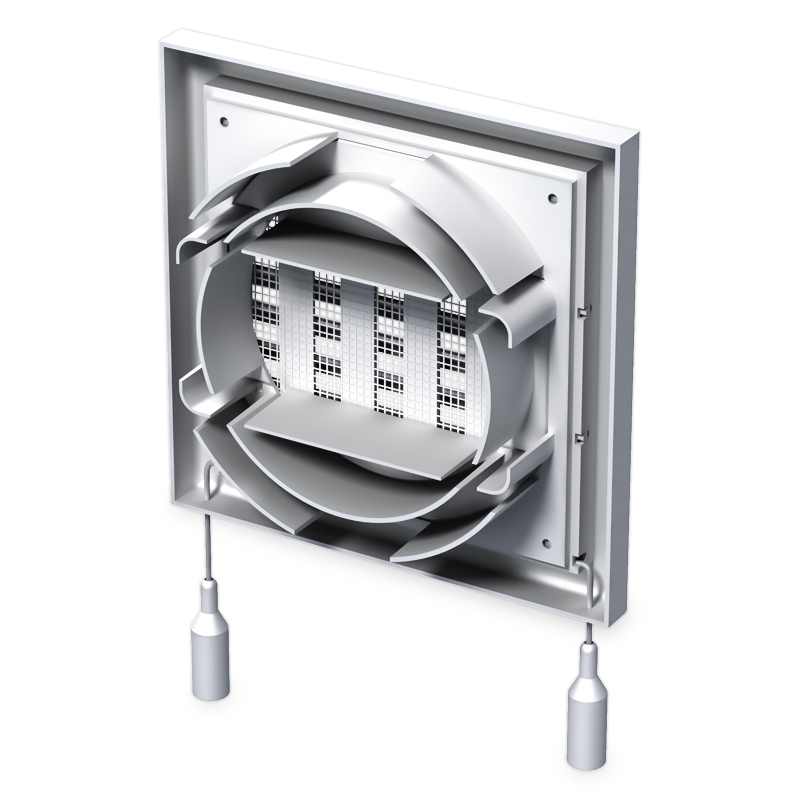

Лепестковые модели напоминают по строению жалюзи и отличаются долгим сроком эксплуатации, небольшими размерами и отличным запирающим эффектом. Принцип работы таких приборов аналогичен принципу действия гравитационных решёток и основан на собственной силе тяжести. Жалюзи предназначены для установки в наружные части вентсистем, а их размеры совместимы с размерами внешних воздуховодов.

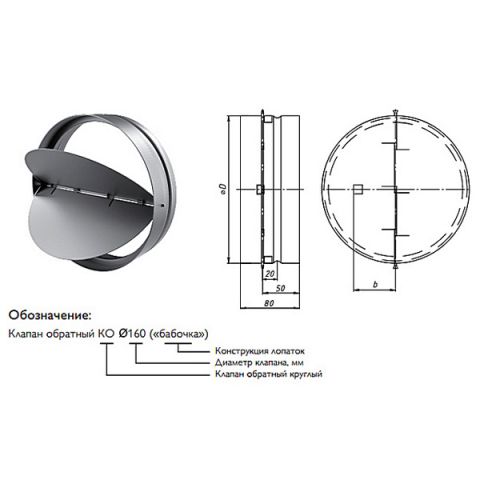

Клапаны-бабочки имеют двустворчатое исполнение. Створки способны быстро складываться и дополнительно фиксируются пружиной. Такие модели стоят чуть дороже остальных приборов, зато могут быть установлены в любом положении. Пружинные модели способны функционировать только в вентиляции с принудительной циркуляцией воздушных потоков, а в сети с естественной тягой не устанавливаются.
Следующим признаком, по которому производится классификация моделей, является материал изготовления. Самым популярным сырьём для производства решёток с обратным клапаном является пластик. Приборы, изготовленные из этого материала, отличаются маленьким весом, высокой коррозионной устойчивостью, продолжительным сроком службы и низкой стоимостью. Помимо пластика, при производстве решёток используется оцинкованная сталь.
Металлические модели отличаются высокой термоустойчивостью и могут устанавливаться в горячих цехах промышленных производств, кухнях предприятий общественного питания и на внешней стороне зданий. Минусами оцинкованных изделий является большой вес и подверженность коррозийным процессам. Поэтому металлические приборы не так популярны и востребованы, как изделия, изготовленные из пластмассы.
Нарушение воздухообмена
Подчас из вытяжных каналов в квартиры начинает поступать неприятный запах. Некоторые владельцы помещений, не разбирающиеся в сути проблемы, принимаются перекрывать вентиляционные окошки или механическими задвижками, или картонками, наглухо прикрепляя их к стене.
Такая конструктивная ошибка чревата опасными последствиями. Функционирование вытяжки пресекать недопустимо! И не имеет значения, пользуется в данный момент хозяин квартиры ванной, туалетом, кухней, или он временно уехал, или же просто не желает мириться с временными неудобствами.
За перекрытием каналов следуют:
- нарушение нормального воздухообмена;
- повышение влажности;
- появление в комнатах спертого воздуха.
Вентиляционные решетки с обратным клапаном для кухни: эстетично и практично
29.03.2018
Обустройство качественной вентиляции на кухне имеет особое значения для безопасности и здоровья. Одним из ключевых элементов системы вентиляции является решетка, смонтированная на входе в вентиляционную шахту или воздуховод. Она организует воздушные потоки, осуществляет защитную функцию и является элементом дизайна. Интересное и функциональное решение – вентиляционные решетки с обратным клапаном для кухни, устраняющие опасность обратного потока воздуха.
Секреты качественной вентиляции кухни
В качестве материалов моделей используются:
- легкие, недорогие и стойкие пластмассы – самый популярный вариант;
- алюминий – более прочный и надежный;
- сталь – при наличии защитного покрытия;
- нержавейка – редко из-за высокой цены;
- дерево – только после обработки антисептиком.
Исходя из формы сечения, решетка для вентиляции на кухне может быть круглой или квадратной. Могут использоваться регулируемые либо стационарные модели. Инерционные модификации перекрывают поток при отсутствии воздухообмена.
При обустройстве кухонной вентиляции в многоквартирном здании нередко возникает проблема обратного потока воздуха из общедомовой шахты. Такое явление, например, может вызываться включением мощной вытяжки соседями. Предотвратить обратный ток воздуха сможет вентиляционная решетка с обратным клапаном для кухни, смонтированная на входе в вытяжную шахту.
Поток воздуха от популярных вытяжек над плитой рекомендовано выводить за наружную стену. При этом возникает проблема проникновения холодного воздуха в кухню.
При выводе вытяжных воздухопроводов от кухонной вытяжки за пределы наружной стены установка решетки вентиляционной, снабженной обратным клапаном, является обязательной.
Вентиляционные решетки с обратным клапаном для кухни: варианты
В состав решетки вентиляционной, оснащенной клапаном обратным входят:
- фланец установочный;
- защитная решетка;
- клапан обратный;
- корпус, объединяющий все конструктивные элементы.
Лучшим материалом, из которого изготавливается вентиляционная решетка на кухню, является качественная пластмасса:
- обеспечивающая стойкость к повышенной влажности;
- позволяющая снизить стоимость;
- облегчающая чистку и обслуживание;
- обладающая малым весом.
Обратный клапан представляет собой квадратную или круглую пластину либо несколько лепестков. Благодаря креплению на оси с эксцентричным размещением клапан открывается перемещением воздуха в правильном направлении. Обратный поток воздуха поджимает пластину или лепестки к корпусу и перекрывает воздухообмен. Правильная установка вентиляционной решетки на кухне, качественное ее исполнение позволяют работать обратному клапану даже при естественном воздухообмене.
Достоинства и недостатки вентиляционных решеток с обратным клапаном
Среди преимуществ моделей с обратным клапаном:
- защита от холодного воздуха в течение зимы и горячего при летней жаре;
- препятствие перетоку воздуха, запахов от соседей;
- недопущение в помещение пыли, комаров.
Среди возможных недостатков большая стоимость и возможность замерзания, нарушающая работу клапана зимой. При наружной установке целесообразно использование моделей с подогревом.
Вентиляционная решетка на кухню – монтаж и демонтаж
Рассмотрим подробнее, как установить вентиляционную решетку на кухне своими силами. Модель изделия подбирается соответственно габаритам входа в шахту и воздухопровода.
Надежным и несложным является крепление шурупами, рекомендуемое для стен из дерева, бетона, а также кирпича и гипсокартона.
Установка производится в следующей последовательности:
- модель прикладываем к входу в вытяжку;
- намечаем существующие отверстия крепления;
- при отсутствии крепежных отверстий сверлим их сами;
- загоняем в них дюбели;
- устанавливаем решетку с помощью саморезов.
Для гипсокартона и дерева используем дрели и соответствующие сверла. Отверстия в бетоне или кирпиче выполняем перфоратором со сверлом из победита. Особые сверла используются для керамической плитки.
Менее надежным, но более простым является монтаж на клею. Хорошие результаты дают клеи типа пеносил, жидкие гвозди, титан, а также будамекс, дракон. Клей равномерно размещают на тыльной стороне решетки либо по намеченному контуру вокруг отверстия. Аккуратно устанавливаем изделие и фиксируем его лентой монтажной. После схватывания клея снимаем ленту.
При необходимости чистки возникает вопрос, как снять вентиляционную решетку на кухне, быстро и легко. При креплении саморезами достаточно их просто открутить.
Применение обратного клапана
Вентиляция естественного типа
Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.
Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.
Клапаны для естественной вентиляции
Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.
В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.
Применение в случае принудительной системы
Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.
В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.
В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.
Вывод воздуховода от кухонной вытяжки на улицу
Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.
Тройник с обратным клапаном и его применение
Для качественного воздухообмена, при монтаже воздуховодов, используют специальные тройники, которые позволяют грамотно совместить естественную и принудительную вентиляцию.
Примерная схема вытяжной вентиляции с обратным клапаном
По причине неэффективной вентиляции в ванной комнате и санузле часто наблюдается застой сырости и образование плесени. Для предотвращения поступления сторонних запахов, а также для быстрого удаления влаги служит вытяжка, совмещенная с обратным клапаном. Но мощность вентилятора не должна быть большой, чтобы центральный вентканал успевал справляться с воздушным потоком.
Следует помнить, что необходимо регулярно чистить все запорные и регулирующие устройства для поддержания их работоспособности.
Достоинства и недостатки
Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.
- Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
- Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
- Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
- Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
- Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
- Низкая стоимость изделий делает их ещё доступнее и популярнее.
К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.
При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.
