Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

Общие правила и порядок монтажа узла

Вывод воздуховода через кровлю из здания начинают по окончании сборки всей вентиляционной системы внутри помещения. Монтаж стандартного узла прохода выполняется в следующей очередности:

• Установку УП начинают с определения точки выхода каждого воздуховода. По существующим строительным нормам рекомендуется устанавливать трубы вентиляции между стропилами как можно ближе к коньку.
• Определившись с точкой выхода, на кровельном покрытии размечают место под будущее отверстие. Оно должны быть на 30 мм шире диаметра трубы. Во избежание допуска ошибок, из картона можно вырезать шаблон, и по нему делать разметку на кровельном материале.
• Следующие действия требуют аккуратности. Необходимо по разметке точно прорезать отверстие. На мягкой крыше это сделать просто, а вот кровлю из металлочерепицы или другого твердого покрытия вначале придется просверлить. Достаточно сделать несколько отверстий в ряд по обозначенному контуру, чтобы влезло полотно ножовки по металлу, и выпилить весь круг. Из проделанного отверстия удаляют все остатки кровельного пирога, включая элементы обрешетки.
• Проходку с резиновым уплотнителем надевают на воздуховод с учетом того, что она должна находиться на поверхности крыши. Строительным скотчем фиксируют к трубе паро- и гидроизоляционные слои. Для надежности можно стыки обработать герметиком. Резиновый уплотнитель проходки к мягкой кровле приклеивают герметиком. К твердым металлическим покрытиям крепление происходит с помощью саморезов.
• Когда он полностью зафиксирован, сверху надевают оголовок, защищающий вентиляционный канал от осадков, проникновения птиц и мусора.

Правильно установленный узел прохода через кровлю вокруг себя не должен иметь впадины, иначе зимой в ней образуется снеговой карман, и талая вода проникнет под кровельное покрытие.

Монтаж сложных узлов прохода

В некоторых ситуациях невозможно использовать стандартные УП, что связано с возвышением воздуховода над кровлей более 600 мм, большим его весом и наличием толстого слоя утеплителя. Некоторый кровельный материал, например, черепица или шифер, обладают профилированной поверхностью, не позволяющей плотно уложить фланцевое крепление УП.

Выходом из ситуации станет изготовление металлической втулки с опорной частью. Для ее установки аналогичным способом прорезают отверстие. Под опорную часть подкладывают гидроизоляцию, после чего устанавливают УП. Резиновый уплотнитель в этом случае запускают под кровельное покрытие и фиксируют герметиком. Участок прикосновения воздуховода с верхней частью металлической втулки аналогично обрабатывают герметиком.

Сильно возвышающиеся воздушные выводы усиливают дополнительной накладкой из водостойкого материала, например, ОСБ. В вырезанной накладке и опорной части металлической втулки по углам сверлят отверстия диаметром 8,5 мм. Далее, эти 2 детали стягивают шпильками диаметром 8 мм. Под находящиеся снаружи гайки подкладывают уплотнительные прокладки, плюс дополнительно обрабатывают герметиком. Изнутри накладку утепляют базальтовой ватой и зашивают обычной фанерой.

Тяжелые воздуховоды большого диаметра фиксируют дополнительными растяжками из троса или проволоки. Как вариант, изготавливают из 3–4 брусьев подпорки.

Виды узлов прохода вентиляционных систем через крышу

Существует большое количество разнообразных видов и типов, применяемых на практике узлов прохода. Они могут быть:

с встроенным клапаном или без него:проходки без клапана имеют самую низкую стоимость, поэтому зачастую используются при строительстве частных домов. Они не предусматривают возможность перекрытия и регулировки потока выходящего воздуха. Так как в частных домах вентиляционная система, как правила, небольшая, то использование бесклапанных проходок вполне оправдано и эффективно;проходки со встроенным клапаном предусматривают в своей конструкции заслонку, которая может при необходимости перекрыть трубу. Наиболее часто используется для административных или производственных зданий;

• с утеплением и без утепления. Узлы прохода без утепления используются при расположении близко от конька, а также в районах, не отличающихся суровым климатом и низкими температурами в зимний период. В качестве теплоизоляционного материала в утепленных проходках, применяются обычно базальтовые или стекловолокнистые плиты. Данная разновидность узлов прохода используется при расположении вдали от конька, когда значительная часть конструкции находится снаружи, а также в районах с любым, даже очень суровым климатом;
• с автоматическим и механическим управлением. Автоматические узлы прохода оборудованы специальным контроллером, благодаря которому происходит управление работой системы без участия человека, в автоматическом режиме. Механическое управление предусматривает специальный тросик, которым регулируется объем циркуляции воздуха. Такие проходки используются главным образом для постоянно задействованных систем вентиляции.

Еще одним классификационным признаком, позволяющим разбить применяющиеся узлы прохода на группы, является тип и профиль покрытия, которое используется на крыше. Различные виды кровельных проходок приведены на следующем фото.

Как делается узел проходки для дымохода

Кровельная проходка дымохода.

Как правило, кровельная проходка дымохода при скатных крышах производится на как можно меньшем расстоянии от конька кровли. В таком случае большая часть трубы должна находиться под кровлей. Это исключит риск образования конденсата. Однако специалисты в этом вопросе расходятся во мнениях. Другой вариант устройства подразумевает, что трубы устанавливаются через конек.

Узлы прохода дымоходов.

Когда строительство дымохода осуществляется на скате кровли, то существует риск образования вверху дымохода снежного кармана, что повлечет за собой протечку. Если устройство проходки делается через конек, то целостность стропильной системы нарушается. Поэтому дополнительно устраивают еще систему стропил, а это препятствует строительству мансарды. Однако такой вариант имеет свои преимущества, а именно простоту монтажа и отсутствие снежных карманов.

Проведение противопожарных мероприятий необходимо при строительстве узлов прохода трубы через деревянное покрытие и кровлю. Проводится защита кровли и непосредственно перекрытия от возможного возгорания из-за нагрева трубы. Это защита самого перекрытия и кровли от возгорания в результате нагрева трубы.

На дымоходы рекомендуют ставить специальные зонтики, для того чтобы исключить попадание в дымовую трубу дождевой воды и ветра. Узел прохода дымовой трубы не следует устанавливать в ендове, потому как это воспрепятствует герметизации стыков кровли и фартука трубы. Помимо этого, в этом месте стопроцентно образуется наледь и снежные карманы.

При скатной кровле необходимо строительство деревянной стропильной системы, которая будет иметь повышенную степень горения. Поэтому устраивать зазоры между деревянными элементами и трубой необходимо согласно регламенту СНиП. Когда трубы проходят через слои утепленной кровли. то следует использовать конструкцию, предохраняющую от соприкосновения с горячей трубой горючих материалов. Зачастую делается прямоугольный узел прохода в этом месте. Выглядит он в виде короба, заполненного стекловатой либо каким-то другим негорючим материалом.

Узел прохода с утепленнyм клапаном.

Особенности самостоятельного монтажа

Каждая модель имеет инструкцию для монтажа, согласно которой проводятся работы

В комплект модулей проходки через кровлю для вентиляции входят метизы и закладные детали, позволяющие крепить их к деревянным элементам, ж/б стаканам. Функцию теплоизоляционной защиты выполняет минвата, покрытая слоем стеклоткани. При установке модулей с защитным клапаном учитывается патрубок, предназначенный именно для него. Крепится клапанный механизм к нижнему краю трубчатого элемента. Верхний его фланец служит для обеспечения фиксированного положения воздуховодов или труб. Для крепежа используются входящие в комплект хомуты и кронштейны.

Перед выбором узла прохода учитываются угол уклона скатной кровли, а также расстояние от него до конька крыши

Также важно определиться с вариантом исполнения по наличию клапана и кольца. Все эти опции варьируются в зависимости от условий эксплуатации

Нет нужды устанавливать механический клапан, например, когда система и так работает нормально и не требуется постоянной подстройки.

УП изготавливаются из следующих материалов:

• полимеры различного класса;
• нержавейка толщиной 0,5-0,8 мм;
• черная сталь 1,5-2 мм.

Технологии монтажа узла УП

Рисунок 3. Последовательность монтажа узла прохода.

Для монтажа элемента прохода воздуховода внутрь деревянной стропильной системы достаточно выполнить последовательность действий:

1. Демонтаж кровли. Вокруг трубы вырезается люк либо два соседних листа временно сдвигают в сторону.
2. Установка нижних элементов. Две штампованные металлические пластины фиксируются друг к другу клеевым составом по месту, заводятся снизу обрешетки из чердачного помещения, крепятся к ней саморезами.
3. Укладка изолятора. Лист изоляционного материала (базальтовая вата по стеклохолсту) с отверстием под трубу одевается на нее сверху, укладывается на пластины, смонтированные на предыдущем этапе.
4. Восстановление покрытия. Использующаяся облицовка (профлист, металлочерепица) возвращается на место, не доходя до трубы по периметру на 2-5 см.
5. Монтаж корпуса. На трубу надевается декоративный кожух под цвет используемого покрытия.
6. Установка юбки. Резиновая деталь, повторяющая форму корпуса, одевается через трубу, фиксируется к ней хомутом.

Узел прохода через кровлю не может обеспечить абсолютную герметичность, поскольку чаще всего используется волнистая кровля. Между волнами, плоской подошвой корпуса остается свободное пространство, в которое вода может попасть лишь сверху.

Схема размеров узла прохода.

Для защиты от осадков узлы, в которых вентиляция пересекает плоскость кровли, герметизируют следующим способом:

• фартук из листовой стали состоит из двух деталей для возможности регулировки по ширине;
• разметку производят по месту, вырезая в каждой детали полукруг под трубу;
• по бокам деталей имеется изгиб, высота которого равна высоте волны используемого материала;
• длина фартука составляет расстояние от конька до дальней от него стенки воздуховода + 45 см;
• ширина кратна расстоянию между волнами (в пределах 75 – 60 см).

Детали фартука приклеивают внахлест, верхняя часть запускается под коньковый элемент, снизу влага попасть в кровельный пирог не сможет благодаря законам физики. При значительном удалении от конька запустить под него фартук не получится. В этом случае используют металлическую полосу, которая крепится по периметру (шаг саморезов 5 – 3 см), качественно огибая самые сложные конфигурации профиля листов металлочерепицы. Под фартук подкладывают резиновый уплотнитель либо используется герметик (рис.2)

Резиновая юбка может использоваться самостоятельно без металлического патрубка для полимерных труб 11 см в диаметре. Подобные воздуховоды обычно удаляют воздух из центральных пылесосов либо систем канализации (фановые трубы). На резиновом конусе имеются цилиндрические риски с соответствующими диаметрами. Для обеспечения герметичности для 11 мм трубы срезается меньший размер (9 см). Резиновые юбки качественно прилегают к вертикальным, горизонтальным волнам профлиста/металлочерепицы, ондулина. Перед монтажом по периметру наносится герметик, фиксация осуществляется к кровельному материалу, а не к обрешетке (рис. 3)

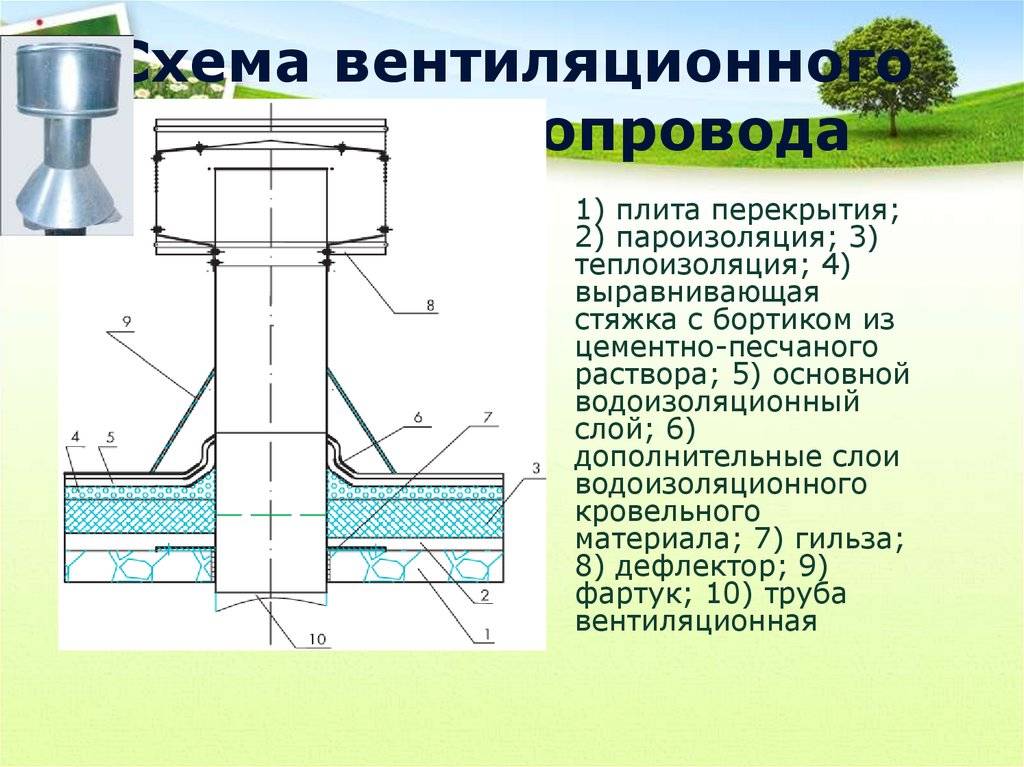

Плоскую бетонную крышу проходят другим способом:

• после изготовления отверстия в плите покрытия в него монтируется бетонный стакан;
• он крепится анкерами, заделывается раствором;
• диаметр сквозного отверстия стакана соответствует наружному размеру металлической проходки.

В стаканах имеются анкеры для качественной фиксации металлических элементов от вертикального смещения. При значительном удалении воздуховодов от конька резко увеличивается высота трубы над уровнем ската. Вертикальное смещение предотвращают системами растяжек, крепящихся к крыше анкерами.

Независимо от способа крепления патрубка (в композитную кровлю или ж/б плите) эта деталь имеет нижний фланец для крепления клапана либо труб воздуховода. Таким образом, конструкция проходки состоит из двух основных элементов:

• патрубок – кусок трубы с фланцами, герметизирующий щель между основанием кровли, воздуховодом
• раскладка – широкая металлическая полоса с боковыми отбортовками, герметизирующая щель между верхним слоем кровельного пирога, трубой.

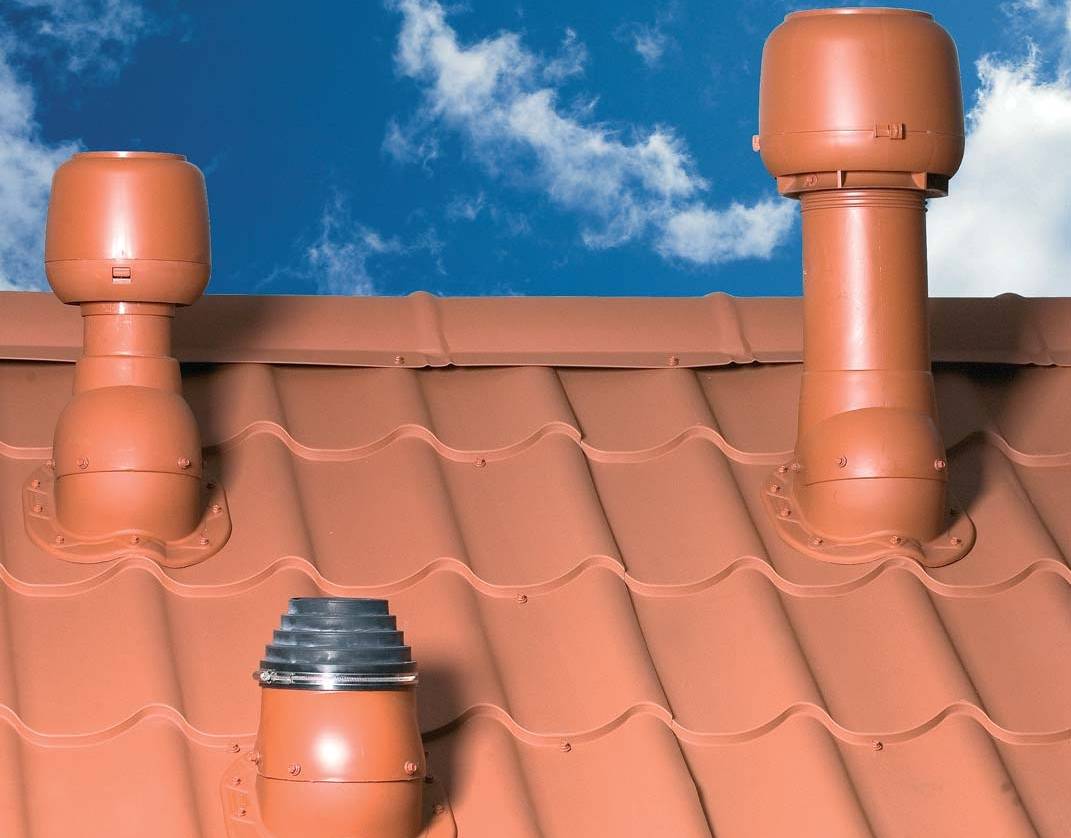

Производители натуральной, цементно-песчаной черепицы выпускают специальные элементы для систем вентиляции из этого же материала. Они выполнены в едином стиле с гонтами основной кровли, поэтому обеспечивают максимальную интеграцию инженерных систем.

echo get_the_author_meta(«display_name», $auhor); ?>

Типы узлов прохода

Узлы прохода воздуховодов изготавливаются по типу серии , которая содержит 11 основных типоразмеров (диаметров) и 5 типов изделий. Кроме диаметров и типов, указанных в серии, возможно производство вентиляционных проходов дополнительных размеров и параметров.

Типы узлов прохода, изготавливаемых на нашем производстве Тип Кольцо для сбора конденсата Клапан ручной Клапан с площадкой под исполнительный механизм по запросу — — + — — + + (утепленный) — — + (клапан утепленный) + (искрозащищенный) — + (искрозащищенный, утепленный) — Дополнительные возможности изготовления УП: УП прямоугольного сечения УП круглого сечения с прямоугольным опорным кольцом УП с наклонным опорным кольцом нестандартное расположение опорного кольца (по вашему эскизу) Важно: Исполнительный механизм не входит в комплект изделия. Его вы можете заказать у нас отдельно

	Для заказа узлов прохода вам необходимо указать: 1. их диаметр/сечение; ; Маркировку указывать необязательно.
	вся выпускаемая продукция имеет сертификат соответствия в зависимости от объема покупки на стоимость узлов прохода предоставляются скидки самовывоз с производства, доставка до вашего объекта или до транспортной компании при необходимости предоставляется паспорт на узлы прохода

Монтаж сложных узлов прохода

В некоторых ситуациях невозможно использовать стандартные УП, что связано с возвышением воздуховода над кровлей более 600 мм, большим его весом и наличием толстого слоя утеплителя. Некоторый кровельный материал, например, черепица или шифер, обладают профилированной поверхностью, не позволяющей плотно уложить фланцевое крепление УП.

Выходом из ситуации станет изготовление металлической втулки с опорной частью. Для ее установки аналогичным способом прорезают отверстие. Под опорную часть подкладывают гидроизоляцию, после чего устанавливают УП. Резиновый уплотнитель в этом случае запускают под кровельное покрытие и фиксируют герметиком. Участок прикосновения воздуховода с верхней частью металлической втулки аналогично обрабатывают герметиком.

Сильно возвышающиеся воздушные выводы усиливают дополнительной накладкой из водостойкого материала, например, ОСБ. В вырезанной накладке и опорной части металлической втулки по углам сверлят отверстия диаметром 8,5 мм. Далее, эти 2 детали стягивают шпильками диаметром 8 мм. Под находящиеся снаружи гайки подкладывают уплотнительные прокладки, плюс дополнительно обрабатывают герметиком. Изнутри накладку утепляют базальтовой ватой и зашивают обычной фанерой.

Тяжелые воздуховоды большого диаметра фиксируют дополнительными растяжками из троса или проволоки. Как вариант, изготавливают из 3–4 брусьев подпорки.

Как правильно монтировать вентиляционный выход

Установка вентиляционного выхода требует вырезания отверстия в кровле в соответствии с заранее разработанной схемой расположения выходов. Последовательность действий на примере скатной кровли из профнастила с установкой выходов вентиляции рядом с коньком:

1. На месте предполагаемого выхода трубы делается разметка, соответствующая диаметру выходного отверстия.
2. Специальным инструментом в кровле вырезается отверстие, сначала во внешнем покрытии, затем в слое изоляции и утеплителя.
3. Крепится уплотнительная прокладка с применением жидкого герметика.
4. На прокладку сверху устанавливается проходной элемент, который крепится к кровле с помощью саморезов.
5. После установки проходного элемента устанавливается труба воздуховода, фиксируемая шурупами.

Как произвести монтаж узлов прохода

Пример устройства узла прохода вентиляции через кровлю.

Для того чтобы произвести монтаж узлов, необходимо иметь:

• уплотнитель;
• мыльный раствор;
• герметик;
• шурупы;
• шуруповерт.

Чтобы произвести установку монтируемого узла, необходимо подобрать такой уплотнитель, диаметр кольца которого был бы на 20% меньше диаметра трубы, на которую устанавливается узел прохода. Для того чтобы натянуть уплотнитель на трубу следует воспользоваться мыльным раствором, которым необходимо смочить трубу. После придания уплотнителю необходимой формы, его следует закрепить при помощи герметика. Герметик наносится под фланец и закрепляется на крыше при помощи шурупов. Следует придерживаться определенного расстояния между шурупами, оно должно составлять 35 мм. Для того чтобы осуществить монтаж воздуховода прямоугольного сечения, следует использовать уплотнитель прямоугольной формы, сам монтаж данного элемента вентиляции остается таким же, как и для узла прохода круглого сечения.

Для того чтобы рассчитать место, где оптимальнее всего расположить узел воздуховода, следует знать 2 параметра: расстояние до конька крыши и угол наклона ската.

Виды вентиляционных труб

Современный рынок предлагает большое количество различных по характеристикам изделий. Каждый вид имеет свои отличительные особенности.

В зависимости от показателей вентиляционной системы, проектировщики подбирают максимально подходящие по свойствам комплектующие.

Общие требования к конструкциям:

При пониженной температуре окружающего воздуха на стенках вентканала собирается конденсат, что может привести к порче элемента.

Необходимые характеристики для вентиляционных труб:Гладкая внутренняя поверхность, благодаря чему происходит снижение сопротивления воздуха;Для увеличения циркуляционной способности, трубы должны иметь минимальное количество соединений;Вес.

Конструкции с небольшим весом удобны в монтаже. В случае модернизации системы их также легче разобрать.Небольшая толщина стенок при достаточной жесткости. Позволяет повысить пропускную способность вентиляционной шахты.

Вентиляционные короба выпускаются различных сечений. Они могут быть круглые, прямоугольные и квадратные. Цилиндрические короба позволяют воздуху наиболее беспрепятственно проходить через них.

Самыми востребованными материалами для вытяжной трубы на крышу остаются оцинкованная сталь и пластик.

Монтируем узел вентиляции на мягкую кровлю

По большому счету процесс обустройства УП на такой кровле не особо отличается от предыдущего варианта, но здесь есть свои нюансы.

Шаг 1. На выбранное место на мягкой кровле наносится разметка. Ее можно нанести, обведя изнутри пластиковый колпак нижней части системы. Для нанесения разметки используется маркер.

Размечается место установки колпака

Шаг 2. При помощи сверла большого диаметра создается отверстие в материале мягкой кровли на нанесенной линии.

Сверлится отверстие

Шаг 3. Далее по внешней границе разметки вырезается отверстие нужной формы под узел прохода.

Вырезается отверстие

Отверстие под узел прохода вентиляции

Шаг 4. С края колпака узла прохода снимается защитная лента – оголяется липкий слой, который обеспечит герметичность соединения элемента с кровельным покрытием.

Снятие защитной ленты с колпака

Шаг 5. Колпак устанавливается на предназначенное ему место, закрывая собой получившееся ранее отверстие.

Установка колпака

Шаг 6. По периметру колпак прикручивается к материалу мягкой кровли при помощи саморезов.

Фиксация колпака

Шаг 7. Производится установка самой трубы на установленный ранее колпак.

Установка трубы вентиляции

Шаг 8. Труба выравнивается при помощи строительного уровня, предусмотренного на ней, или же обычного.

Далее нужно выровнять вентиляционную трубу

Шаг 9. По периметру труба прикручивается к колпаку при помощи кровельных саморезов. Монтаж завершен.

Прикручивание трубы к колпаку

Видео – Монтаж УП на мягкую кровлю

Как сообщают кровельщики-профессионалы, неправильно смонтированный узел может стать причиной возникновения протечек в двух случаях из десяти

Поэтому к проведению работ по его установке нужно относиться со всем вниманием и не пренебрегать использованием герметизирующих составов

Рекомендации профессионалов

Для проводки шахты потребуется обрезать участок на кровле, включая и внутренний материал на поверхности. Поэтому тепло- и гидроизоляционный слой после крепежа узла надо максимально плотно загерметизировать. Если это не выполнить, то сквозь канал в жилище начнет приникать вода, а температурный баланс в доме полностью нарушится. Также есть и некоторые другие рекомендации специалистов относительно монтажа узла:

• конструкции лучше всего делать полностью вертикальными, чтобы они не выгибались. Так можно организовать беспрепятственное передвижение воздушных завихрений наружу;
• не нужно соединять в одной конструкции несколько вентиляционных узлов. Лучше для каждого элемента (канализация, вытяжная система, мансарда) организовать отдельный выход наружу;

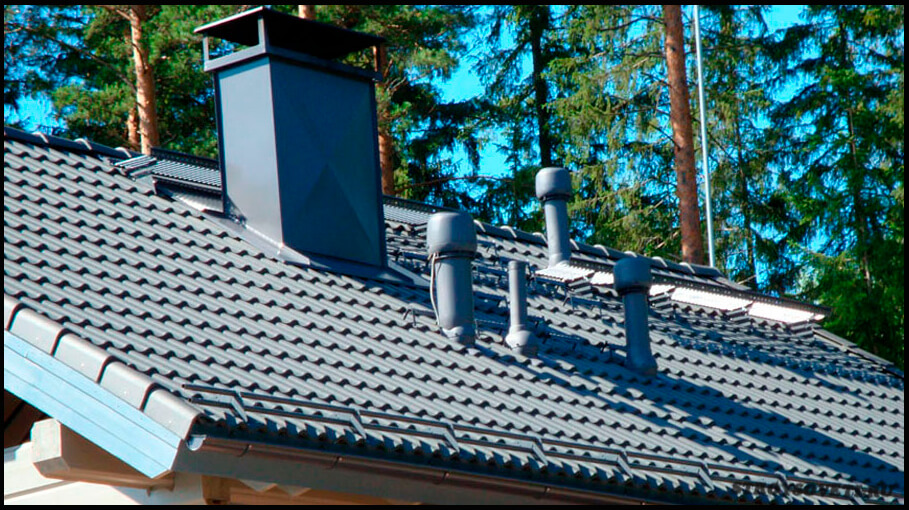

• в идеальном варианте вытяжные трубы проводятся через конек по его центру либо максимально близко к этому элементу;
• для установки каналов требуется приобретать высококачественные фасонные изделия, позволяющие обеспечивать плотное соединение и свободное прохождение переработанных потоков.

Установка вытяжных узлов через конек либо возле этого элемента — это лучший вариант для 2-х скатной кровли, на которой нет стропил. Основной частью узла проходки является вывод. Это фасонная конструкция, имеющая плоскую основу и форму патрубка, которая соответствует типу ската и материалу покрытия. Для любых изделий должны использоваться разные типы фасонных конструкций.

Принцип работы

Воздушный поток, достигнув стенки верхнего цилиндра грибка, огибает его, после чего струя воздуха скользит по поверхности изделия, а затем устремляется вверх.

В это время находящийся в дымоходе газ подсасывается и выходит наружу в окружающее пространство. В результате воздух начинает двигаться в системе более интенсивно, а значит, тяга усиливается.

В том случае, когда воздушные потоки перемещаются не в горизонтальном направлении, а под некоторым углом или вертикально, флюгарка все равно срабатывает. Воздух проникает в верхний цилиндр сквозь зазор и уносит продукты горения. Только при низовом ветре мини-вихри, возникающие под колпаком, замедляют выведение дыма.

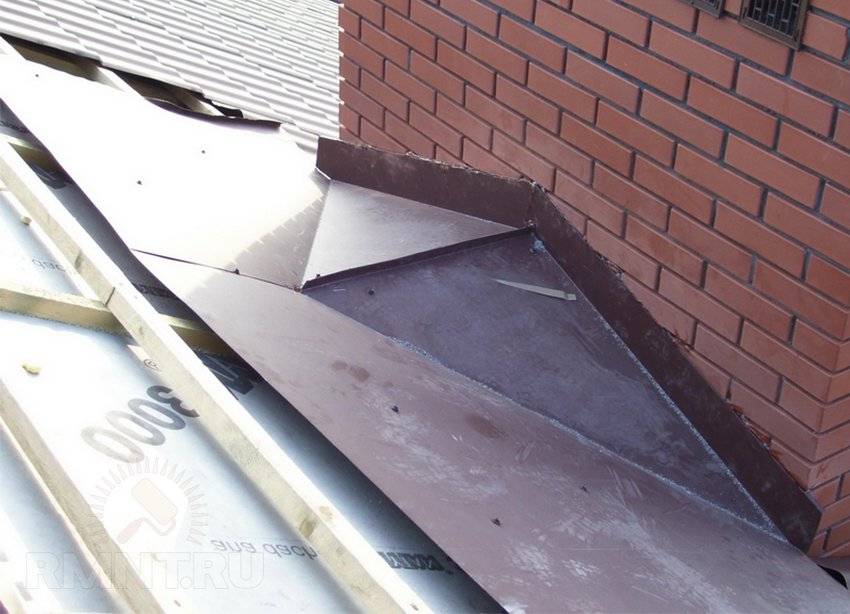

Обкладка дымоходной трубы — делаем безопасно

После установки дымоходных труб просвет в проеме подбивается снизу мелкой стальной сеткой. Если труба круглая, то в четырех точках проема крепится лента из оцинкованной стали, образуя обсадную гильзу. Можно избежать этого этапа, заполнив теплоизоляцией весь карман, но так уйдет больше материала: изолятор нужно набивать плотно. Для обкладки дымохода рекомендуется использовать пеностекло или каменную вату 120 кг/м3.

Преимущество обсадной гильзы — ровное и аккуратное овальное отверстие в кровле, удобное для закладки изоляции и плотно накрываемое разделкой. Для круглых дымоходов используются разделки из оцинкованной стали.

Колодцы прямоугольной формы следует облагораживать с внешней стороны с помощью сборных фартуков. Достаточно распространены специальные футляры для дымоходов разной формы, их основная задача — препятствовать попаданию косого дождя в место примыкания горловины к колодцу.
