Принцип работы септика
Очистное оборудование под маркой “Тверь” представляет собой септик аэрационного типа с достаточной высокой производительностью.
Используется в любых грунтах при разном уровне грунтовых вод.
Септик Тверь производит многоступенчатую очистку канализационных стоков, благодаря чему переработанная жидкость может сбрасываться в грунт или канализационную траншею, может применяться для полива растений
Все модификации устройства включают в себя шесть основных элементов.
Принцип действия локальной станции очистки основан на природных явления: процессе механической сепарации стоков, биологической переработке бактериями, окислении кислородом (+)
Разберем каждый элемент отдельно:
- Первичный отстойник. Он принимает стоки с включением твердых фракций. Анаэробные бактерии сбраживают поступившую канализационную массу. Тяжелые крупные включения оседают на дно емкости. Более легкие частицы поднимаются в верхнюю часть отстойника и вместе с жидкостью переливаются во второй отсек устройства.
- Биореактор. Здесь проходят процессы превращения трудно окисляемой фракции в легко окисляемую. Под воздействием гравитационных сил тяжелые включения движутся в биореакторе сверху вниз, постепенно подвергаясь изменениям.
- Аэротенк. В этой зоне поступающая из нижнего отсека биореактора легко окисляемая фракция смешивается с биологически активным илом, в котором присутствуют аэробные бактерии. Процедура производится путем продувания воздухом илистых отложений через весь аэротенк. Для повышения эффективности работы аэратора в емкость добавляется керамзит.
- Вторичный отстойник. Собирает керамзитовые шарики и илистую пенку. Здесь происходит отделение керамзита, который собирается в нижнем отводе и направляется обратно в аэротенк. Осветленная жидкость накапливается в верхней части емкости, откуда отводится в следующую зону.
- Аэротенк-биореактор. Сюда поступают частично очищенные стоки с минимальным количеством твердых включений. Здесь они разлагаются на газ и воду. Происходит это под воздействием аэратора, через который нагнетается воздух. Твердые частицы стремятся опуститься на дно емкости, пузырьки воздуха не позволяют им это сделать. Они подхватывают элементы твердой фракции, поднимают их вверх, откуда частицы вновь опускаются вниз. Процесс повторяется до полного разложения органики.
- Третичный отстойник. В этот отсек поступает почти полностью очищенная жидкость. Она содержит только частички известняка, с которыми смешалась в аэротенке. В отстойнике они опускаются вниз, а чистая вода поступает в отводную трубу и выходит из септика.
Для ускорения процесса разложения на дно отсека закладывается дробленый известняк так, чтобы аэратор находился под слоем материала. Осадочная порода хорошо адсорбирует твердую фракцию сточных вод и задерживает фосфаты, которые содержатся в моющих средствах.
В отсеки септика Тверь дополнительно засыпаются керамзитовые шарики, известняк, а также устанавливаются фильтры ершового типа
Как производится монтаж
Установка очистительного сооружения Тверь не отличается от монтажа других септиков. Все начинается с процесса планирования, то есть необходимо подобрать место с учетом санитарных требований.
После выбора места приступают к земляным работам, а именно, рытью котлована. Рекомендуем приступать к этому процессу в конце лета – начале сентября, то есть в наименее дождливый период. Подготовить яму под септик можно и зимой, но на это потребуется больше усилий.
Вырытый котлован
Яму необходимо вырыть с таким расчетом, чтобы между ее стенками и корпусом септика было около 10-15см. Дно выравнивается, и на нем формируют песчаную подушку.
Когда котлован готов, необходимо установить емкость очистной системы. Несмотря на ее относительно небольшой вес, выполнить это процесс без помощников довольно затруднительно, а с некоторыми моделями практически невозможно.
Процесс установки Тверь ПНМ
Когда септик установлен, в зазоры между его стенками и грунтом засыпается песок, он послужит своеобразной амортизационной подушкой. На завершающем этапе производят подключение к канализационной системе, монтируют оборудование и засыпают конструкцию грунтом (оставив свободными люки, через которые производится очистка и откачка).
Установленный септик Тверь
Основные отличия между септиками
«Топас» — очистная станция вертикальная, а «Тверь» — горизонтальная. Но это не самое большое отличие. Есть гораздо более существенные критерии, по которым их можно различать. Например, «Топас», по мнению экспертов, имеет огромнейший минус по сравнению с «Тверью». Управление, компрессоры, электронный блок находится внутри самой станции. Опасность затопления станции всегда имеется. Отключили электричество, сломался насос, который выбрасывает из станции истоки, и станцию затопило. Всё что там было – компрессоры, электронный блок, всё это окажется в воде. Починить утопленника будет проблематично
В «Твери» затопление ничем не грозит. Если затопили насосы – они итак работают в воде. Ничего страшного в этом нет. Компрессор в «Твери» ставится в доме. Это плюс. К минусу станции «Тверь» можно отнести недостаточную конструкционную жесткость. «Машина» длинная и подвижки грунта приводят к тому, что её корпус может искривиться и через крышку начнёт проникать воздух. Если находиться неподалеку, то неприятный запах будет всё же ощущаться.
С «Топасом» таких вещей не происходит. Обычно септик на 5 человек, кубовый, метр на метр, достаточно жесткий. Имеется тяжелая плотно прилегающая крышка, и запахи из этой станции не проникают наружу. Это плюс.
К минусам септика «Топаса» при выборе можно отнести 30-50 см, на которые «Топас» длиннее чем «Тверь». Эти сантиметры могут оказаться принципиальными для установки, когда велико количество грунтовых вод. В этом случае «Тверь» будет предпочтительней.
Еще один немаловажный недостаток «Топаса» — он очень сложный. Если открыть крышку «Топаса» и крышку «Твери», и посмотреть, как это устроено, то в «Твери» можно увидеть просто камеры, разделенные перегородками, и там больше ничего нет. Вода самотеком переливается из одной камеру в другую при поступлении стока в приемную камеру. В «Топасе» присутствует аэролифт. Устройство достаточно сложное и организация работы прямой и обратной фазы происходит через прозрачные шланги. Этих шлангов очень много и в них может образоваться засор. «Топас» по сравнению с «Тверью» требует большего внимания. Если «Тверь» требует очистки раз в 2-3 года, в зависимости от интенсивности эксплуатации, то «Топас» рекомендуют обслуживать раз в 4 месяца. Обслуживание само по себе не сложное, если в систему ничего лишнего не попало.
Если выбирать лучший септик для дома между «Топасом» и «Тверью», то эксперты рекомендуют следующий подход:
В первую очередь стоит обратить внимание всё же на «Тверь», несмотря на то, что есть проблемы с запахами, которые могут проникать наружу. Решается это просто, при помощи пленки, которой владелец будет закрывать станцию и таким образом запирать запахи
Конечно – возня, но вопрос таким образом решается
Ну а если у вас очень мало места, то в таком случае рекомендовано выбрать «Топас». Заботиться придется о нём больше, чем о «Твери», но зато он займет на участке гораздо меньше места
Конечно – возня, но вопрос таким образом решается. Ну а если у вас очень мало места, то в таком случае рекомендовано выбрать «Топас». Заботиться придется о нём больше, чем о «Твери», но зато он займет на участке гораздо меньше места
Решается это просто, при помощи пленки, которой владелец будет закрывать станцию и таким образом запирать запахи. Конечно – возня, но вопрос таким образом решается. Ну а если у вас очень мало места, то в таком случае рекомендовано выбрать «Топас». Заботиться придется о нём больше, чем о «Твери», но зато он займет на участке гораздо меньше места.
Монтаж
Монтажные работы по установке септика Flotenk STA мало чем отличаются от монтажа других септиков из пластика и стеклопластика. Итак, инструкция по установке септика Флотенк:
Производятся земельные работы по подготовке котлована для установки корпуса. Кроме того, нужно будет приготовить траншеи для подведения труб: подводящего трубопровода, ведущего из дома, и отводящей трубы, ведущей от септика на поля фильтрации;
- На дне котлована и труб насыпают слой песка высотой 20 см. Это необходимо, для того чтобы защитить установку от деформаций при сезонных подвижках грунта;
- На хорошо утрамбованную песчаную подушку укладывают арматурную сетку. После чего дно заливают бетоном, чтобы получилась прочная и ровная плита. Это необходимо для обеспечения септику стабильности и неподвижности;
- Производится установка корпуса септика в котлован. Затем для надежности корпус следует закрепить в анкерных кольцах при помощи нержавеющих тросов;
- Теперь нужно подключить к корпусу вводящие и отводящие трубы;
- Теперь нужно начать производить обратную засыпку котлована. Для выполнения этой работы следует подготовить смесь из песка (5 частей) и цемента (1 часть). Засыпку производят послойно с качественной трамбовкой каждого слоя;
- Чтобы не допустить деформации корпуса, необходимо в процессе засыпки наполнять его водой. Причем нужно следить, чтобы уровень наполнения всегда был выше уровня засыпки;
- Отводящую трубу из септика выводят на поля фильтрации. Если в местности строительства высоко располагаются почвенные воды, можно построить наземную фильтрующую кассету. При использовании этого варианта в схему придется включить насос, при помощи которого прошедшая через септик вода подается в кассету, расположенную выше по уровню;
- Поскольку трубы канализации и корпус септика, как правило, располагаются выше уровня, на котором промерзает грунт, то систему канализации рекомендуется утеплить. В качестве утеплительного материала удобно использовать пенопласт.
Создание дренажной системы
Несмотря на то, что большая часть загрязнений оседает внутри септика, вода, подаваемая на вывод, очищена недостаточно. Поэтому ее нельзя сбрасывать на грунт без дополнительной доочистки.
Поэтому в комплексе с септиком обязательно монтируется система инфильтраторов или поля фильтрации. Если УГВ на участке низкий, потребуется устройство фильтрующего колодца.
Технология монтажа очистного оборудования
Работы начинают с подготовки котлована под септик. Его размеры должны на 0,3-0,4 м превышать габариты установки. Дно ямы выравнивается и утрамбовывается. На него укладывается подушка из уплотненного песка или щебня высотой порядка 15 см.
Теперь выполняем подводку к септику. Укладываем трубы диаметром 100 мм с уклоном не меньше 0,02 или 2 см на один погонный метр. Желательно проложить магистраль без поворотов.
Правильность расположения септика внутри котлована постоянно контролируется при помощи уровня
Если они все же есть, их нужно выполнять внутри ревизионного колодца. Диаметр сооружения должен составить 70 см, радиус лотка – 30 см. Если трасса трубопровода пересекает пучинистые грунты, их надо будет извлечь на глубину 40 см от нижней кромки трубы и заменить уплотненным песком. Места подключения труб канализации к патрубкам герметизируются.
Домашнюю канализацию необходимо обустроить одним или двумя канализационными стояками. Без нее корректная работа септика невозможна.
Выходящий через крышу вентиляционный стояк канализации ни в коем случае не должен соединяться с внутридомовой системой вентиляции. Его соединяют с канализационной разводкой здания. Внутри траншеи рядом с подводящей трубой укладывается воздуховод от компрессора. Он должен быть проложен с небольшим уклоном в сторону септика. Здесь же укладывается и кабель электропитания. Аналогично обустраиваем отводящую магистраль.
Ее уклон зависит от выбранного способа очищенной воды. Например, если она уходит самотеком, уклон трубы выбирается не меньше 0,01, т.е. 1 см на погонный метр. Если выбрана принудительная откачка жидкости, уклон должен быть «обратным». То есть при остановке насоса вода должна возвращаться в септик. После того, как работы по обустройству трубопроводов завершены, можно приступать к установке корпуса устройства.
Все подключения выполняются максимально аккуратно и тщательно. Течей быть не должно, иначе сооружение утратит свою герметичность
Емкость опускается в котлован и аккуратно устанавливается на основании. При помощи уровня нужно проверить горизонталь установки. При обнаружении нарушений следует их исправить, подсыпав песка под край корпуса. Далее проводится якорение емкости. Для этого на корпусе есть специальные пригрузочные выступы в торцах. Затем к устройству подключаются все подведенные коммуникации, включая и электричество.
Теперь нужно заполнить корпус до уровня водосливов чистой водой. Одновременно с заполнением следует проводить наружную засыпку корпуса чистым песком без глинистых включений. Засыпка проводится со всех сторон на высоту порядка 30 см
Важно контролировать правильность проведения монтажа с помощью уровня. Корпус должен стоять строго по горизонтали
Далее можно приступать к утеплению септика.
Верхняя часть устройства накрывается любым утеплителем. Чаще для этих целей используют минеральную вату. Она закрепляется на корпусе, после чего производится засыпка септика грунтом. Для пробного пуска в септик подается сточная вода с одновременным включением компрессора в работу
Важное условие правильности выполнения операции является наличие положительных температур наружного воздуха
На заключительном этапе монтажа в септик устанавливается необходимое стандартное и дополнительное оборудование
Температура стоков, использующихся для первого пуска, не должна быть ниже 12ºС, иначе устройство не «сработает». Затем нужно запустить систему аэрации и, руководствуясь инструкцией, отрегулировать подачу нужного объема воздуха в соответствующие отсеки оборудования. Если все было сделано правильно, то через 3 или 4 недели жидкость на выходе из септика достигнет заданной степени очистки.
Чтобы убедиться в этом, нужно будет несколько раз отобрать пробы и провести их анализ. Внешне жидкость должна быть прозрачной, без запаха, окраски и каких-либо видимых включений. Если степень очистки недостаточна, работу септика нужно отрегулировать. Самостоятельно это сделать вряд ли удастся, лучше всего пригласить специалистов сервисной службы компании-изготовителя очистного оборудования.
Принцип выбора модели
Выбирают этот тип очистных сооружений по расходу в сутки и величине залпового сброса. Расход в сутки считаете исходя из количества проживающих и всех тех процедур, которые они принимают каждый день.
Например. Семья из 3-х человек, есть стиральная машинка, посудомойка, душ/ванна, унитаз, кухонная раковина. Считаем сколько раз в среднем за день может спускаться сливной бачок, умножаем на его емкость, находим сколько воды сливается при помещении туалета. Далее считаем, сколько уходит воды на стирку, мойку посуды, умывание, как часто члены семьи принимают душ, ванну и т.д. Все данные суммируем и получаем количество стоков за сутки.
Выбирать размер надо под залповый сброс или суточное количество стоков
Теперь рассчитываем величину залпового сброса. Это тот объем, который индивидуальная канализационная установкам может переработать в течение 2 часов. Чаще всего, как минимум, это объем двух ванных или количество воды, которое семья тратит при ежевечернем/утреннем посещении душа + спуски унитаза + вода на умывание + приготовление пищи + мытье посуды. Это если все эти процессы идут одновременно.
Зная эти две цифры подбираете модель. В выбранной модели обе цифры не должны быть меньше. Больше — запросто, меньше — вряд ли установка справится. Как правило, основным критерием является залповый сброс. Так как если установка не справится с таким количеством воды, из септика уйдут неочищенные воды. Как говорят профессионалы, будет вынос ила, а соответственно, появится запах и сопутствующие «прелести».
Виды канализации для дачи описаны тут.
Где разместить установку: нормы и правила
Септики относятся к числу потенциально опасных для экологии объектов. На их установку требуется разрешение от СЭС. Чтобы его получить, нужно составить проект размещения оборудования, в котором должны быть учтены все действующие требования и нормативы. Если все соответствует нормативам, разрешение будет получено. В проекте учитывается не только место расположения установки, но и ее объемы.
Последний показатель не должен быть меньше, чем трехдневный максимальный объем стоков. Место, где устанавливается септик, нужно максимально удалить от колодца или от скважины, если они есть на участке. Несмотря на то, что оборудование для очистки герметично, теоретически возможно возникновение аварийной ситуации, в результате которой стоки могут попасть в водоносный слой.
Расстояние от фундамента жилого дома до септика по нормативам должно быть не менее 5 м, но для ЛОС с принудительной откачкой очищенных стоков делается исключение
Во избежание подобных проблем нормативы регламентируют расстояние от очистной установки до скважины или колодца для каждого типа грунта. Минимальное составляет 20 м. В среднем, при наличии на участке суглинистого, супесчаного или песчаного грунта это расстояние составляет от 50 и до 80 м. Существуют определенные нормы, действующие при укладке водопроводных труб. Их нужно размещать на расстоянии не менее 10 м от септика.
Так полностью исключается риск загрязнения воды в случае разгерметизации трубопровода. Еще один нюанс: выбирая участок для установки септика, нужно помнить, что относительно источника воды уровень его расположения должен быть ниже. Кроме того, следует учесть и нормы, регламентирующие расстояние между очистными сооружениями и местом проживания людей. От фундамента дома до септика должно быть не менее 5 м.
Однако слишком большое расстояние между объектами крайне нежелательно, поскольку длинный канализационный трубопровод больше подвержен риску засоров
Важно правильно выбрать оптимальную длину сооружения. В случае использования модификации септика Тверь с принудительной откачкой технической воды можно размещать его ближе к дому. Вентиляционный стояк в таких случаях устанавливается на входе в наружную ветку канализации и крепится к стене дома
Подводящая канализационная труба может быть около 1 м. Тип сброса и протяженность выходящей трубы зависит от геологической и гидрогеологической обстановки на конкретном участке. В любом случае наружная канализационная сеть обязательно оснащается ревизионными колодцами
Вентиляционный стояк в таких случаях устанавливается на входе в наружную ветку канализации и крепится к стене дома. Подводящая канализационная труба может быть около 1 м. Тип сброса и протяженность выходящей трубы зависит от геологической и гидрогеологической обстановки на конкретном участке. В любом случае наружная канализационная сеть обязательно оснащается ревизионными колодцами.
Септик потенциально опасен для окружающей среды, поэтому размещать его нужно с учетом требований действующих нормативов
Нужно помнить, что при выборе места размещения септика должны быть учтены интересы не только владельца земельного участка, но и его соседей. Поэтому расстояние от установки до забора не может быть меньше, чем 2 м. Если неподалеку проложена дорога с достаточно интенсивным движением, септик нельзя устанавливать к ней ближе, чем на 5 м. Расстояние от фундамента хозяйственных построек любого назначения до септика не должно быть меньше 1 м.
Профессионалы советуют планировать установку очистного оборудования на участке с мягким грунтом, что существенно облегчит земляные работы. Кроме того, нужно позаботиться, чтобы был обеспечен свободный доступ к устройству для проведения его регулярного технического обслуживания. Все вышеперечисленные требования обязательно следует учесть при выборе места для септика.
Виды и характеристики
Производством очистных станций Тверь занимается компания «Инженерное оборудование», основанная в 1992 г., в ассортиментную линейку включен ряд моделей:
- Тверь 1 рассчитан на 5 пользователей, проживающих в загородных домах и на дачах;
- Тверь 1,5 обслуживают до 8 пользователей на загородных строениях;
- Тверь 0,75, исходя от комплектации и объема, используются 3 – 30 пользователями.
Габариты септиков:
- Тверь 0,75 – 225х85х167 см;
- Тверь 1 – 250х110х167 см;
- Тверь 1,5 – 350х110х167 см.
Особенности моделей
В зависимости от характерных особенностей, септики имеют определенные буквенные обозначения:
- полипропиленовые устройства с входом для канализационного патрубка высотой 0,34 м от поверхности земли обозначаются буквой «П»;
- агрегаты с насосным отсеком, разработанным для дренажного насоса, перекачивают очищенную ассенизационную воду, имеют значение «ПН»;
- особенные насосные отсеки, сооруженные под фекальный насос, и входом для канализационного патрубка, размещенным на высоте 1,12 м от земли (НП);
- изделия с двумя насосными отсеками для фекального насоса маркируются «НПН».
Установка септика Тверь
Как идет работа?
Высокоэффективный септик Тверь обеспечивает полноценную очистку загрязненных стоков бытовой канализации.
Методы
Высокое качество работы септика обеспечивается тем, что в станции применен принцип многоступенчатой обработки. Стоки, попавшие внутрь, обрабатываются с применением следующих методов:
Отстаивание. Естественный метод очистки воды от нерастворенных включений, имеющих вес, отличный от веса воды.
Очистка с использованием активного ила. Также биологический метод, но для его протекания используются аэробные бактерии. Эти микроорганизмы способствуют разложению органики на воду, углекислый газ и нитриты.
Принцип работы
Септик Тверь объединяет в себе все три возможные технологии переработки стоков. В первом — приемном — отсеке происходит механическая очистка, как это принято у классических септиков. В двух других — аэрация и переработка стоков аэробными микроорганизмами, как у аэрационных установок (АУ) и в двух — переработка анаэробными (без кислорода), а еще на выходе стоит биофильтр, который довершает очистку. Вот такая сложная система, нона выходе по уверениям производителей выходит вода, очищенная на 98% и ее можно сбрасывать прямиком на грунт или отводить в водоем.
Септик Тверь изнутри
От других установок для устройства автономной канализации септик Тверь отличается горизонтальной компоновкой — последовательно расположенные отсеки, в которых переливается вода. Ее устройство можно рассмотреть на фото ниже.

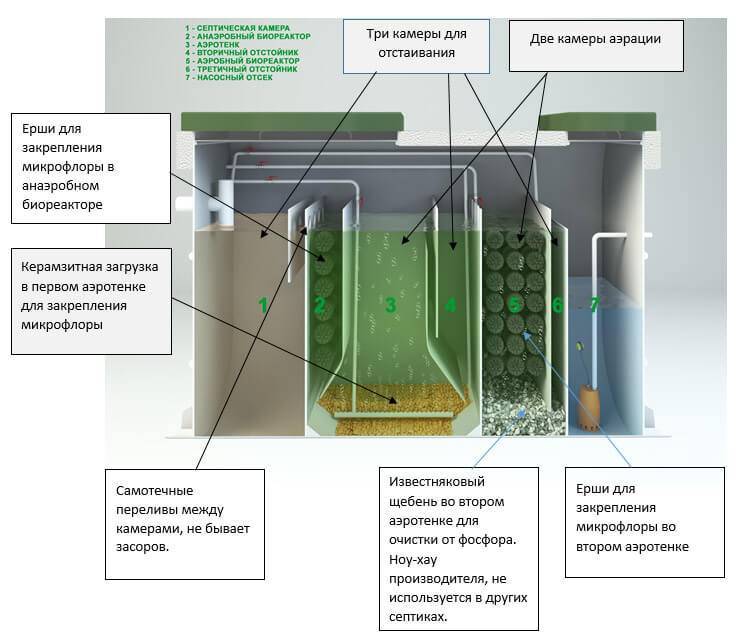

Устройство септика Тверь
Порядок очистки такой:
- Стоки попадают в первый резервуар — септик. В нем, как в классическом септике тяжелые частицы оседают на дно, легкие, жиросодержащие подымаются наверх.
- Из этой камеры через верхний перелив стоки попадают во второй отсек — анаэробный биореактор. В этой камере находятся ерши на которых размножаются колонии микроорганизмов. Тут бактерии перерабатывают частицы, которые плохо поддаются окислению. Параллельно оставшиеся загрязнение продолжает осаждение/всплытие.
- После переработки стоки попадают в аэротенк с аэробными бактериями. Сюда для обеспечения их жизнедеятельности помпа подает воздух. На дне этой камеры находится керамзит, который разбивает воздух на мелкие пузырьки. Скопившийся на дне активный ил, который перерабатывает стоки, потоками воздушных пузырьков перемешивается с водой. Бактерии активно преобразуют остатки органики, степень очищения становится еще выше.
- Следующий отсек — отстойник, где загрязнения осаждаются/всплывают. Отстоявшийся ил из-за оригинального строения стенок попадает обратно в аэротенк.
- Уже достаточно чистая вода из отстойника попадает во второй аэротенк с ершами, где очистка завершается. Тут находится известняковый щебень, который связывает фосфор. Его трудно удалить другими способами и мало кто об этом беспокоится.
- Последний этап — третий отстойник, где снова происходит оседание ила и отделение чистой воды.
- На выходе из септика Тверь установлен хлор-патрон. Это цилиндрическое устройство из пористого материала. Внутри него находится смесь хлора и песка. После этого воду можно сбрасывать на рельеф — ни цвета ни запаха она не имеет.
Не сказать, что процесс простой, много нюансов, но результат очистки неплохой и установка не требует ежедневного внимания, работает стабильно.
