Виды обогревающих батарей – Какие радиаторы отопления выбрать для замены
При том огромном разнообразии обогревающих батарей, которые сегодня предлагаются на рынке сантехнического оборудования, непросто выбрать оптимальный вариант. Поэтому, перед тем как купить и установить отопительную батарею своими руками, в квартире или частном доме, следует хорошо знать и понимать, все положительные и отрицательные моменты конструкции.
Алюминиевые радиаторы отопления
Основные характеристики популярных батарей
В общих чертах, основные характеристики популярных отопительных батарей, таковы:
- Алюминиевые радиаторы отопления – это сантехнические приборы с наибольшей теплоотдачей. Они отличаются максимальной проводимостью тепла и отличным дизайном. Из серьезных недостатков, можно считать подверженность к разрушению от кислотной среды. Также, теплоноситель нежелательно устанавливать в многоквартирных домах, где есть вероятность гидроудара и давление в системе, порой, достигает выше 15 атмосфер.
- Чугунные отопительные батареи – это сантехприборы, которые отличаются от других видов обогревающих элементов, довольно приличной долговечностью. Такое положительное качество достигается: достаточно высокой стойкости к коррозии и засорению тяжелыми частицами. Из серьезных недостатков – это довольно устаревший дизайн и большая масса изделия, которая затрудняет как перевозку, так и должную фиксацию чугунной батареи к стене с декором. Помимо этого, возможны также и несанкционированные трещины от гидроудара. Поскольку материал изделия не пластичен.
- Стальные радиаторы отопления – отличаются довольно высоким КПД по отдаче тепла. Помимо этого, у них адекватная стоимость и отличный дизайн. Из «минусов» – подверженность к коррозии, даже если в документации указано «нержавеющая» сталь. При маленькой толщине конструкции, возможна деформация от гидроудара и высокого давления в системе.
- Биметаллические радиаторы (алюминий с покрытием и стальная труба внутри) – это сантехприборы, которые отличаются превосходным дизайном, хорошей теплоотдачей, стойкостью к коррозии и небольшим весом. Хорошо держат гидроудары отопительной системы. Из серьезных недостатков – это довольно высокая стоимость батарей.
- Медные обогревающие батареи – это сантехнические приборы, которые имеют достаточно продолжительный срок эксплуатации, свыше 45 лет. Среди явных «минусов», можно считать сравнительно большую стоимость и, из-за специальной пайки, довольно сложный монтаж батареи. Словом, если нет должного навыка, то без специалиста не обойтись.
Биметаллический радиатор отопления
Рекомендуется, тепловое оборудование подбирать по совокупности характерных свойств. Обычно, чугунные батареи меняют на биметалл и коммуникацию из металлопластиковых труб. Такой подход имеет смысл, если производится замена всей обогревающей системы в доме.
Какой должна быть схема подключения батарей отопления в частном доме
Монтаж отопления в доме
Эффективность работы отопительной системы — это главный аспект, который влияет на комфортность проживания внутри частного дома. Хорошо, если эта система подключена к центральным отопительным сетям. Если же таковых нет, то приходится организовывать автономное отопление, которое придется подгонять под те самые комфортные условия проживания. И один из самых важных моментов в таком случае — это выбор схемы подключения батарей отопления в частном доме.
Неспециалист в этом деле может усомниться в правильности поставленного вопроса. Ведь многие вообще не знают, что схема подключения существенно влияет на теплоотдачу отопительного прибора, движение теплоносителя внутри него и интенсивность оборота горячей воды. Это все те же факторы, которые определяют степень эффективности системы отопления в целом.
В первую очередь необходимо разобраться со схемами разводки труб
Почему это так важно? Дело в том, что экономия материалов — часто встречающийся момент. Многие жители частных домов на стадии его возведения или в процессе проведения капитального ремонта не всегда правильно просчитывают расходы на сооружение системы отопления. В итоге приходится экономить именно на материалах
Правда, есть вариант, где не нужно большого количества труб, фитингов и запорной арматуры. Но давайте все по порядку
В итоге приходится экономить именно на материалах. Правда, есть вариант, где не нужно большого количества труб, фитингов и запорной арматуры. Но давайте все по порядку.
Виды радиаторов отопления
Радиаторы отопления различаются материалами изготовления. Всего существует 4 основных вида:
- Чугунные
- Стальные
- Алюминиевые
- Биметаллические
Чугунные радиаторы отопления
Современный вид чугунных радиаторов. Данные модели по качеству значительно уступают советским образцам
Чугунные батареи знакомы каждому жителю нашей страны, ведь ещё недавно они были установлены во всех квартирах. И даже спустя годы развития технологий они продолжают быть популярными на рынке, и многие покупатели выбирают именно их в качестве элемента отопления для своего дома.
Конечно, за годы, прошедшие с советских времён, технологии изготовления чугунных радиаторов отопления значительно ушли вперёд. Единственное, что может смутить покупателя — это немного морально устаревший внешний вид изделия. Но это с лихвой окупается практически неограниченным сроком службы – при правильной эксплуатации он может составить вплоть до полутора веков. Некоторые производители заявляют гарантию на свою чугунную продукцию до 50 лет.
Преимущества в своих эксплуатационных свойствах радиаторы имеют за счёт высокой теплоёмкости чугуна – даже когда отопление уже отключили, чугунный радиатор будет отдавать накопленное тепло ещё несколько дней. В определенных ситуациях это так же может быть минусом. Ведь часто с чугунными батареями мы можете испытывать перегрев. А любой перегрев – это дополнительные траты за энергоноситель. В видео ниже про это рассказано все очень подробно. Также им не страшны резкие изменения давления и внешних условий.
Стальные радиаторы отопления
Такой вид радиаторов является более современным. Их изготавливают в двух вариантах исполнения: трубчатыми и панельными.
Их плюсами являются высокий КПД, большая отдача тепла во внешнюю среду и энергоэффективность.
Основные виды:
- Панельные радиаторы. Они изготовлены в виде двух сваренных между собой пластин. Подключаются они боковым или нижним способом, выбор которого зависит от расположения отопительного контура.
- Трубчатые радиаторы. Изготавливаются в виде нескольких сваренных между собой металлических труб. Количество секций необходимо выбирать исходя из площади отапливаемого помещения.
Трубчатый стальной радиатор отопления
Основной плюс систем со стальными радиаторами отопления является также и их главным минусом – из-за повышенной теплоотдачи они остывают слишком быстро после отключения источника тепла. При этом быстрое остывание позволяет точнее поддерживать микроклимат в помещении и это лучше сказывается на расходе энергоносителя.
Несомненными преимуществами выбора стальных радиаторов будут лёгкость транспортировки и монтажа (по сравнению с чугуном), малые габариты, низкая цена и простота интеграции в дизайн помещения.

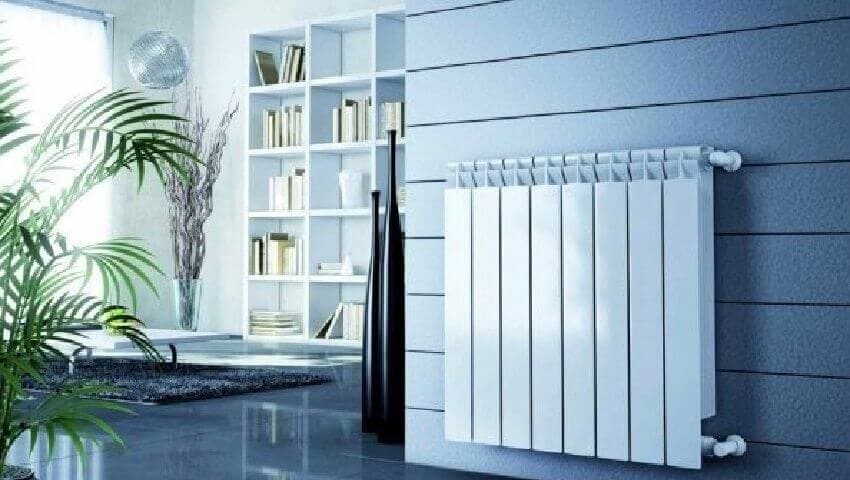

Алюминиевые радиаторы отопления
Алюминиевые радиаторы отопления также очень популярны сегодня среди покупателей. Они изготовлены в виде секций из алюминия и окрашиваются порошковой эмалью. Они легко вписываются в интерьер квартиры, привлекательно выглядят, с лёгкостью отдают тепло, тем самым обогревая помещение в короткие сроки. Секции радиатора соединяются муфтово-резьбовым способом, что делает монтаж лёгким и быстрым. За счёт литьевого способа изготовления они герметичны, но из-за свойств самого металла такие радиаторы могут разрушаться под высоким давлением внутри системы. Поэтому их чаще устанавливают в частных домах, где доступна регулировка давления, а для квартиры с центральным отоплением лучше выбрать другой вид.

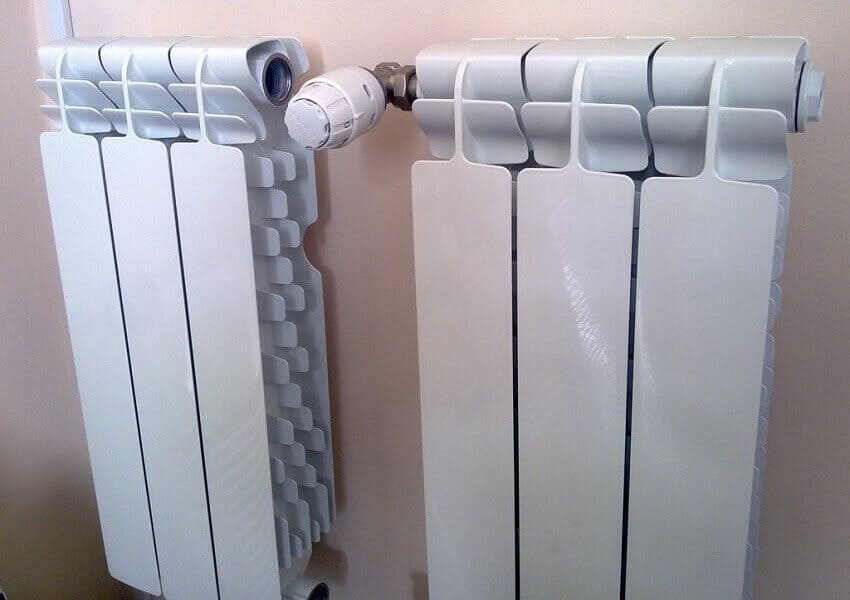

Биметаллические радиаторы отопления
Внешне отличий с алюминиевыми батареями нет
Это, на сегодняшний день, самые популярные радиаторы. Они производятся в виде двойной конструкции из сплавов высокого качества. Внутренний контур таких батарей сделан из некоррозийного сплава, устойчивого к перепадам давления, а внешняя привлекательность и лёгкость обеспечены алюминиевой поверхностью.
Такой способ изготовления позволил сочетать преимущества двух предыдущих типов радиаторов – алюминиевых и стальных. Среди недостатков стоит отметить высокую стоимость, которая компенсируется долгим сроком эксплуатации. Также этот вид радиаторов – один из самых энергоэффективных. Стоит отметить и красивый нейтральный внешний вид, подходящий к любому интерьеру. Количество секций определяется исходя из параметров помещения и личных пожеланий заказчика – конструкция легко масштабируется в больших пределах. Существуют специальные таблицы определения количества секций в зависимости от площади помещения, составленные профессионалами.
Где будем размещать?
Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.
Выбор оптимального места для радиатора
Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.
При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.
Присоединение стального радиатора к трубам из полипропилена
Для того чтобы правильно подсоединить радиатор отопления к системе, необходим комплект для установки радиаторов отопления. Он состоит из двух специальных прямых или угловых кранов. При помощи комплекта для монтажа можно полностью перекрывать подачу теплоносителя в радиатор, это позволяет отсоединить его при работающей системе.
Хуже не будет!

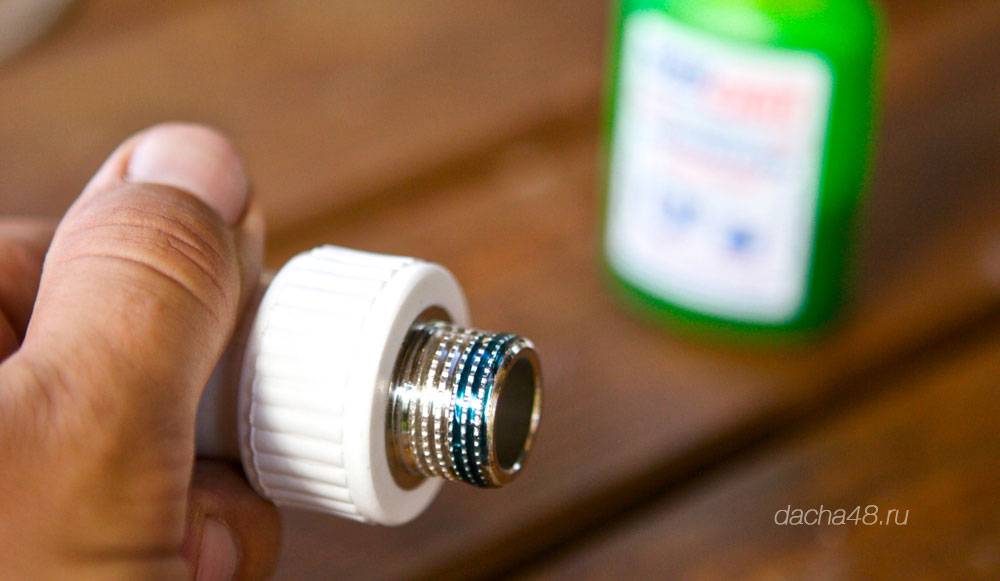

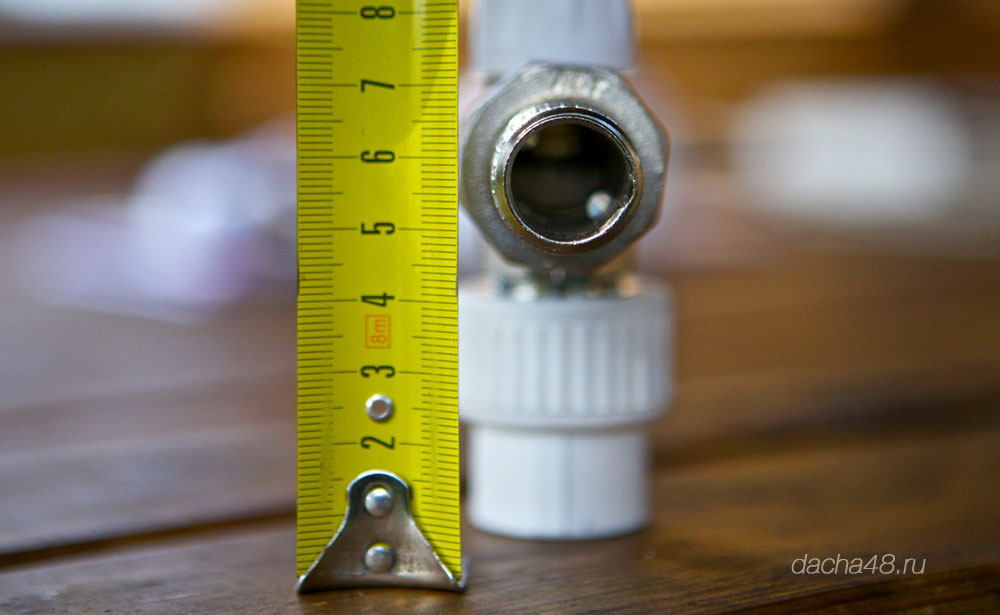

Скручиваем с переходной муфтой и измеряем расстояние до центра. Получилось 58 мм, это ровно то расстояние, которое указано в документации к радиатору. Взгляните выше PRADO Classic Тип 11.
Указано 47/58 — это расстояние от стены до центра. Первое число обозначает расстояние если крепежную планку прикрутить широкой полкой к стене, второе — узкой. Соответственно, чтобы батарея стояла правильно, необходимо, чтобы переходная муфта, фактически касалась стены.

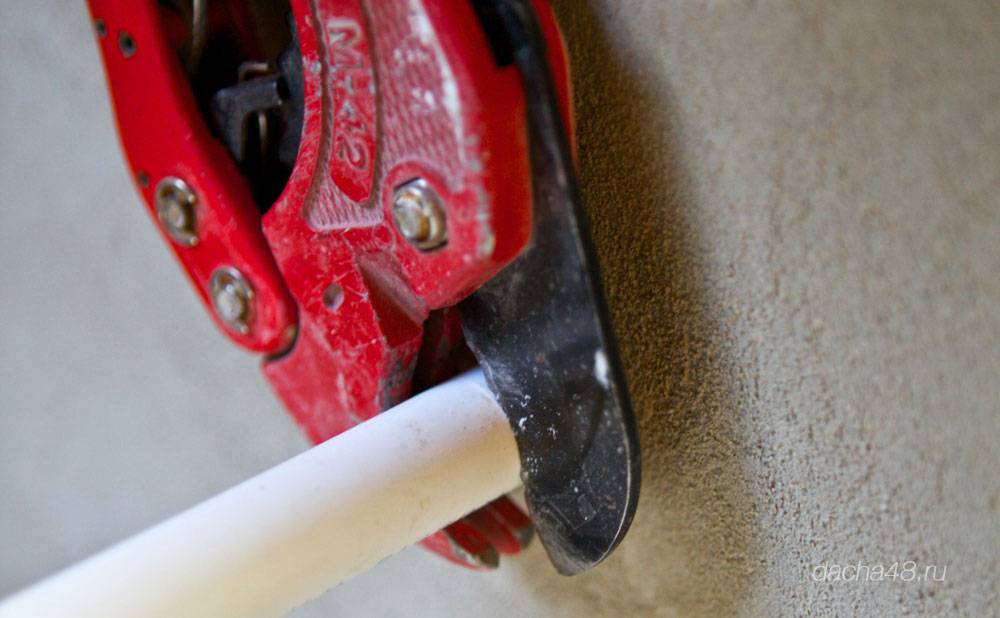

Для этого отрезаем все лишнее, оставляем 10-11 мм

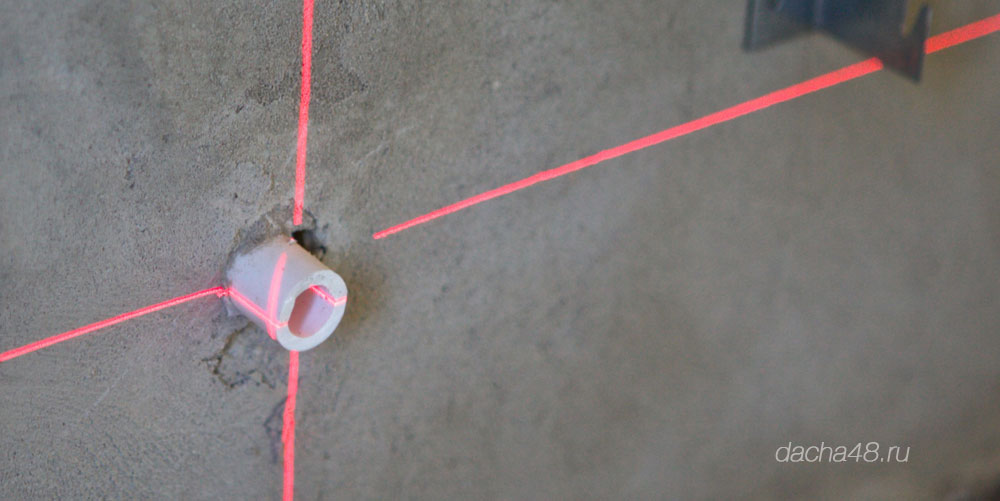

Отлично, отрезали, теперь хорошо бы установить все без отклонений по осям и углам. На авось пускать не хотелось поэтому поставил лазерный уровень. По нему четко можно установить кран.
Дальше все как по накатанной. Разумеется, если вы уже раньше пользовались паяльником для ППР труб.
Разметка и подготовка крепежных мест
Перед установкой алюминиевого радиатора отопления необходимо провести разметку и подготовку крепежных мест. Это важный этап работы, который позволит правильно расположить радиатор и обеспечить его надежную фиксацию.
Для начала необходимо определить место установки радиатора. Обычно он устанавливается под окном, так как здесь наиболее эффективно будет распределяться тепло.
После выбора места установки, нужно провести разметку. С помощью рулетки и отвеса отметьте на стене места, где будут располагаться крепежные элементы радиатора. Учтите, что верхние отверстия должны быть на одной горизонтальной линии, а нижние отверстия – на другой.
Далее необходимо подготовить крепежные места. Если на стене плотное основание – кирпич, бетон или гипсокартон, то достаточно просверлить отверстия нужного диаметра и установить дюбель. Если же на стене имеется гипсовая штукатурка или плитка, перед установкой дюбеля необходимо снять слой штукатурки или плитки.
После установки дюбелей необходимо закрепить кронштейны для радиатора. Это можно сделать с помощью шурупов или саморезов, в зависимости от особенностей вашей стены. Кронштейны должны быть надежно закреплены и находиться на одной горизонтальной линии.
После установки кронштейнов можно приступить к установке радиатора. Он должен подвешиваться на кронштейны с помощью специальных крепежных элементов, которые входят в комплект поставки радиатора.
Важно помнить, что перед установкой радиатора необходимо прочитать инструкцию производителя и следовать ее рекомендациям. Правильная разметка и подготовка крепежных мест значительно облегчат процесс установки и позволят достичь лучших результатов в работе радиатора
Последовательность выполнения работ
Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.
После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.
Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.
Монтажные работы
Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.
При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.
Контроль пространственного расположения
Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.
Заключительный этап
Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.
После этого можно выполнить пробные испытания с целью обнаружения возможной течи.
Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.
При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.
Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.
Другие виды подключения
Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:
- Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
- Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.
В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.
Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:
Двух и однотрубная системы
- Установить однотрубную систему с боковым подключением.
- Провести монтаж двухтрубной системы с диагональным подключением.
- Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.
Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды
Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов
В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура
Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении
В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.
Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.
Выбор
На что обратить внимание при выборе радиаторов?
Для нас важны два параметра:
- Тепловой поток на секцию. Чем больше, тем лучше. Увеличение тепловой мощности достигается увеличением площади оребрения секции;
Теплоотдача растет вслед за площадью поверхности отопительного прибора. Именно поэтому для алюминиевых батарей характерно развитое оребрение.
- Межосевое расстояние между коллекторами секций (оно непосредственно связано с высотой радиатора).
Если вы меняете чугунную батарею на алюминиевую, стоит выбрать радиатор с межосевым расстоянием 500 мм: он встанет на место старого без серьезной переделки подводки.
Низкие радиаторы (200 и 350 мм) монтируются под низкими подоконниками или панорамными окнами, создавая тепловую завесу перед ними. Высокие батареи (800-1200 мм) обеспечивают максимальную теплоотдачу при небольшой длине.
Высокий алюминиевый радиатор: максимум тепла при минимальной ширине.
Подключение генератора
От модели радиатора зависит, как он подключается к системе отопления. Это соединение может быть боковым, что можно охарактеризовать как традиционное.
Радиатор также можно подключить снизу, с правой или с левой стороны. Это решение используется в основном в обогревателях помещений. Он популярен, потому что использует меньше материала и требует меньше работы.
- Выполнение такого соединения несложно и достаточно проделать в стене небольшой паз.
- Многослойные пластиковые трубы, которые в настоящее время используются в системах отопления и водоснабжения, легко гнуть;
- Также нет опасений, что они могут быть повреждены в процессе.
- Поэтому для выполнения такого соединения не требуются специальные соединительные наборы, а также нет необходимости использовать медные трубы и фитинги для изготовления концевых участков соединительных линий.
Поэтому не стоит соглашаться на подключение радиаторов снизу трубами, идущими от пола. Это не только затруднит укладку паркета, панелей или плитки и последующую очистку под радиатором, но также потребует использования специальных комплектов для подключения, за которые придется доплачивать.
Разводка системы отопления
При подключении алюминиевого радиатора отопления важно правильно выполнить разводку системы отопления. В этом разделе мы рассмотрим основные этапы и рекомендации по разводке отопительной системы
Выбор типа разводки
Перед началом разводки системы отопления необходимо определиться с типом разводки – однотрубная или двухтрубная. Однотрубная разводка предполагает использование одного трубопровода для подачи и обратки теплоносителя к радиаторам. Двухтрубная разводка предусматривает отдельные трубопроводы для подачи и обратки теплоносителя.
Совет: При монтаже отопительной системы в частных домах рекомендуется использовать двухтрубную разводку, так как она обеспечивает более равномерное распределение тепла и удобство в регулировке температуры радиаторов.
Прокладка труб
Перед прокладкой труб необходимо запланировать и рассчитать примерное количество радиаторов, которые будут включены в систему отопления. Также нужно определить оптимальный маршрут прокладки труб, чтобы минимизировать их длину и уровень сопротивления потоку теплоносителя.
Важно учесть физические особенности помещения и выбрать способ прокладки: по стенам, потолку или полу. При прокладке труб через стены необходимо предусмотреть отверстия и защитные гильзы
Совет: При прокладке труб через нижнюю часть стен можно использовать специальные низкопрофильные переходники, чтобы минимизировать уровень стыков и улучшить эстетический вид помещения.
Установка распределительных коллекторов
Для более удобного управления отопительной системой рекомендуется установить распределительные коллекторы. Они позволяют регулировать тепловой поток к каждому радиатору отдельно и обслуживать систему без отключения других радиаторов.
Установка коллекторов производится на вводе и выводе трубы, с помощью специальных муфт и соединений. Каждому радиатору присваивается индивидуальный коллектор. При этом необходимо обеспечить надежное герметичное соединение.
Подключение радиаторов
После выполнения прокладки труб и установки распределительных коллекторов можно приступить к подключению радиаторов. Для этого необходимо присоединить радиатор к коллекторам с помощью специальных термостатических головок и муфт.
Важно обратить внимание на правильную установку воздухоотводчика на радиаторе, чтобы исключить возможность образования воздушных пробок и обеспечить правильную циркуляцию теплоносителя. Балансировка системы
Балансировка системы
После завершения подключения радиаторов необходимо провести балансировку системы отопления. Это позволяет равномерно распределить тепло по всем радиаторам и обеспечить оптимальную работу системы в целом.
Балансировка проводится путем регулировки расхода теплоносителя в каждом коллекторе с помощью термостатических головок и ручек регулировки на коллекторах. Оптимальный баланс достигается путем установки одинаковых температур на каждом радиаторе.
Проверка и испытание системы
После завершения монтажа и балансировки системы отопления необходимо проверить работоспособность и плотность системы. Для этого можно использовать специальные манометры и гидравлические пробники.
Проверка системы отопления также включает в себя проверку наличия утечек и проверку температуры теплоносителя на каждом радиаторе. При необходимости можно произвести корректировку баланса.
Совет: Для предотвращения образования коррозии и загрязнений в системе отопления рекомендуется установить фильтры и систему обратного осмотра.
Правильная разводка системы отопления имеет решающее значение для эффективной работы и комфорта в помещении. Уделите достаточно времени и внимания этому этапу монтажа, чтобы избежать проблем в будущем.
Установка радиаторов
Схемы подключения радиаторов отопления.
Перед началом работ нужно сделать полное перекрытие отопительного контура, затем слить из системы воду, тщательно удалить остатки которой может помочь насос. Качественно проверяют при помощи уровня навешенный на опоры радиатор по горизонтали и по вертикали.
Из прибора необходимо выкрутить все заглушки. Подключают оборудованный вентилем байпас, который требуется только для однотрубного контура. Для подсоединения к двухтрубному контуру байпас не требуется, для соединения используют только сгон с подсоединенным к нему вентилем. При помощи сгонов с резьбой подключают радиатор к системе, для герметизации стыков используют паклю либо иной уплотнитель.
Установка завершена, но потребуется еще правильная опрессовка. Чтобы ее осуществить, нужно будет вызвать сантехника. И покупать аппарат ради установки нескольких батарей нет смысла. Как правильно установить чугунную батарею ?
Монтажная схема радиаторов отопления.
Не радующий изяществом материал достаточно долго сохраняет тепло и постепенно передает его в обогреваемое пространство. Для желающих узнать, как правильно делается установка радиатора отопления, который выполнен из теплоемкого чугуна, здесь описаны специфические особенности конструкции прибора и его установки:
радиатор из чугуна перед монтажом необходимо развинтить, отрегулировать ниппели, а потом заново собрать радиатор. Разборка производится на верстаке при помощи пары радиаторных ключей, которые вставляются в ниппельные отверстия. В целях увеличения приложенной силы и для фиксирования в ушко ключа, который предназначен для отвинчивания нижнего ниппеля, вставляется ломик. В целях избежания перекоса оба ниппеля, которые расположены сверху и снизу, развинчиваются одновременно. Работу будет удобнее делать вдвоем
При развинчивании чугунного радиатора необходимо обратить внимание на направление резьбы. На разных сторонах радиатора из чугуна резьба имеет противоположное направление. Далее снимают секцию; по аналогии необходимо свинтить все секции, а потом в строго обратной последовательности нужно правильно сгруппировать их в единый прибор с необходимым количеством секций для обогрева помещения
Собранная батарея опрессовывается, при обнаружении течи регулируют в проблемном месте ниппель; настенные радиаторы из чугуна фиксируют на кирпичных и пенобетонных стенах. Древесные стены не выдерживают веса, поэтому собственнику дома из дерева необходимо будет поставить батареи со специальными напольными подставками-опорами. Но и на стены необходимо установить поддерживающие крепления; поскольку в частных домах отопление в основном однотрубное, то необходимо производить монтаж байпаса. В схеме подключения нужно устанавливать кран Маевского и соответствующую запорную арматуру; подсоединение к трубопроводу выполняется при помощи сгонов с резьбой. В деревянных постройках лучше сварочным аппаратом не пользоваться
Далее снимают секцию; по аналогии необходимо свинтить все секции, а потом в строго обратной последовательности нужно правильно сгруппировать их в единый прибор с необходимым количеством секций для обогрева помещения. Собранная батарея опрессовывается, при обнаружении течи регулируют в проблемном месте ниппель; настенные радиаторы из чугуна фиксируют на кирпичных и пенобетонных стенах. Древесные стены не выдерживают веса, поэтому собственнику дома из дерева необходимо будет поставить батареи со специальными напольными подставками-опорами. Но и на стены необходимо установить поддерживающие крепления; поскольку в частных домах отопление в основном однотрубное, то необходимо производить монтаж байпаса. В схеме подключения нужно устанавливать кран Маевского и соответствующую запорную арматуру; подсоединение к трубопроводу выполняется при помощи сгонов с резьбой. В деревянных постройках лучше сварочным аппаратом не пользоваться.
В технологии установки нет ни одного особо трудного момента. Если четко соблюдать последовательность, знать правила, изучить информацию о том, как правильно установить радиатор отопления. то можно смело приступать к делу с руками, которые уверенно держат радиаторные, динамометрические ключи и другие инструменты. Но для достижения успеха мало одной только уверенности. Обязательно будет помогать доскональное соблюдение правил установки и формирование безупречной герметичности, которая гарантирует полное отсутствие протечек.
Монтаж арматуры и подключение радиатора к системе
В результате у нас установлены два крана, которые должны идеально подойти к батарее. Кран состоит из двух частей, одну мы приклеили, а вторая, с гайкой должна прикручиваться к батарее. Самое время открутить гайку и вкрутить маленькую часть крана в отверстие в радиаторе. Не забываем про герметик.
Резьбы должны быть закручены одинаково, если вам намеренно не требуется что-то отрегулировать. Закрутить можно при помощи пассатижей, они прям созданы для этого, он не как обычно, а вставив закрытые пассатижи в отверстие трубки. Они зацепятся за грани.
Минут 5 ждём пока герметик подсохнет и ставим радиатор на место. Все должно совпасть.
Закручиваем гайку, ключ достаточно хитрый поэтому придётся использовать газовый.
Теперь остаётся на другой стороне батареи сверху вкрутить кран Маевского,
А снизу заглушку.
В итоге получается вот так.
Таким образом, устанавливаем все радиаторы в доме. Если радиатор отличается от Тип 11, то и расстояние от стены до центра радиатора больше
Обратите на это внимание и не режьте сразу
После того как все установлено, необходимо опресовать систему. Можно это сделать скважинным насосом, он выдаёт около 6 атм, а осмотр утечек в это время дает прилив адреналина который я не знаю в чем измерять))))
При опресовке у меня ничего не потекло ни из-под штукатурки, ни из резьбовых соединений. Надеюсь, у вас тоже все получится.
